单面焊接双面成型焊接方法
单面焊双面成型的焊接符号
单面焊双面成型的焊接符号
摘要：
1.焊接符号的定义和重要性
2.单面焊双面成型的焊接方法概述
3.单面焊双面成型的焊接符号表示
4.应用实例
正文：
一、焊接符号的定义和重要性
焊接符号，是在焊接工艺中用来表示焊缝形状、焊接方法、焊接参数以及焊接质量要求的一种符号。
在焊接图纸中，焊接符号是焊接工程师和技术人员进行沟通和指导的重要工具，对于保证焊接质量、提高生产效率具有重要意义。
二、单面焊双面成型的焊接方法概述
单面焊双面成型，是一种在焊接过程中，只在一侧进行焊接，但能实现两侧成型的焊接方法。
这种方法可以减少焊接变形，提高焊接效率，广泛应用于各种钢结构的焊接制造中。
三、单面焊双面成型的焊接符号表示
在焊接图纸中，单面焊双面成型的焊接符号主要由两部分组成：一部分是表示焊接方法的符号，另一部分是表示焊接参数的符号。
例如，对于单面焊双面成型的T 型焊缝，其焊接符号可以用“T/S”表示，其中“T”表示T 型焊缝，“S”表示单面焊双面成型。
四、应用实例
以一个简单的钢结构为例，假设需要焊接一个L 型的钢梁，且要求单面焊双面成型。
在焊接图纸中，我们可以用以下焊接符号来表示这个要求：
“L/S”。
这个符号告诉我们，这是一个L 型的焊缝，需要采用单面焊双面成型的焊接方法。
焊接符号是焊接工艺中不可或缺的一部分，它能够清晰、准确地传达焊接要求，保证焊接质量，提高生产效率。
506不锈钢管道壁厚单面焊接双面成型焊接法
506不锈钢管道壁厚单面焊接双面成型焊接法
单面焊双面成形技术是焊条电弧难度较大的一种操作技术，熟练掌握操作要领和技巧才能保证焊出内外质量合格的焊缝与试件。
以断弧焊为例，要掌握好焊条电弧焊单面焊双面成形操作技术，必须熟练掌握“五种要领”，具体内容:看、听、准、短、控。
1.看
焊接过程中，认真观察熔池的形状，熔化的大小及铁液与熔渣的分离情况，还应注意观察焊接过程是否正常，熔池一般保持椭圆形为宜，熔孔大小以电弧将两侧钝边完全熔化并深入每侧0.5-1mm为好，熔孔过大时，背面焊缝余高过高，易形成焊瘤或烧穿。
熔孔过小时，容易出现未焊透或冷接现象,焊接时一定要保持熔池清晰，熔渣与铁夜要分开，否则易产生未焊透及夹渣等缺陷，当焊条接过程中出现偏弧及飞溅过大时，应立即停焊，查明原因，采取对策。
2听
焊接时要注意听电弧击穿坡口钝边时发出的“噗噗”声，没有这种声音，表明坡口钝边未被电弧击穿，如继续向前焊接，则会适成未焊透，熔合不良缺陷。
3准
送给铁液的位置和运条的间距要准确，并使每个熔池与前面熔池重叠2/3，保持电弧1/3部分在溶池前方，用以加热和击穿坡口钝边，只有送给铁液的位置准确，运条的间距均匀，才能使焊缝正反面形均匀、整齐、美观。
4短
是指灭弧与重新引燃电弧的时间间隔要短，就是说每次引弧时间要选在熔池处在半凝固熔化的状态下,对于两点击穿法，灭弧频率大体上50 ~ 60次/mil为宜，如果间隔时间过长，熔池温度过低，熔池存在的时间较短，冶金反应不充分，容易造成夹渣、气孔等缺陷。
时间间隔过短，溶池温度过高会使背面焊缝余高过大
5.控
“控”，是在“看、听、准、短”的基础上，完成焊接最关键的环节。
论CO2陶质衬垫单面焊双面成型焊接工艺规范
论CO2陶质衬垫单面焊双面成型焊接工艺规范CO2陶质衬垫单面焊和双面成型焊接是一种常用的金属焊接工艺，适用于在金属结构中实现高强度、高精度的固定连接。
本文将介绍CO2陶质衬垫单面焊双面成型焊接工艺的规范。
首先，进行CO2陶质衬垫单面焊双面成型焊接前，需要准备好以下设备和工具：CO2焊接机、焊枪、陶质衬垫、金属工件、气源和电源。
步骤一：进行焊接前的准备工作。
检查焊机和焊枪是否正常工作，检查陶质衬垫是否完好无损。
准备好金属工件，并确保其表面干净、无油污和氧化。
步骤二：将陶质衬垫放置在金属工件的焊接接头上，确保其紧密贴合，并对其进行定位和固定。
步骤三：进行CO2陶质衬垫单面焊接。
调整焊机的电流、电压和焊枪的速度，以适应具体情况和焊接要求。
通过焊枪将焊丝注入陶质衬垫和金属工件之间的接头处，完成单面焊接。
步骤四：完成单面焊接后，对焊接接头进行检查和修整。
检查焊接缺陷，如气孔、裂纹和尺寸偏差，并进行必要的修整和修复。
步骤五：进入双面成型焊接阶段。
将焊接接头翻转，用陶质衬垫再次贴合在金属工件上，并确保其位置和固定。
步骤六：进行CO2陶质衬垫双面成型焊接。
根据实际需要调整焊机的工作参数，使用焊枪将焊丝注入陶质衬垫和金属工件之间的接头处，完成双面焊接。
步骤七：完成双面焊接后，进行焊缝外观和内部质量的检查。
检查焊缝的形状、间隙和焊丝的熔合情况。
同时，检查焊接接头的强度和密封性。
步骤八：对焊接接头进行必要的修整和处理。
修复焊接缺陷，如气孔和裂纹，通过磨削、打磨和涂漆等方式进行后续处理。
以上即为CO2陶质衬垫单面焊和双面成型焊接的工艺规范。
在进行焊接过程中，需要根据具体情况和焊接要求进行参数调整和操作控制。
同时，应注意安全操作，以防止火灾和人身伤害的发生。
最后，严格遵守规范和标准，保证焊接接头的质量和强度，以确保金属结构的安全和可靠使用。
CO2陶质衬垫单面焊和双面成型焊接是利用CO2焊接机进行金属焊接的一种常用工艺。
该工艺在许多工业领域得到广泛应用，如汽车制造、船舶建造和机械加工等。

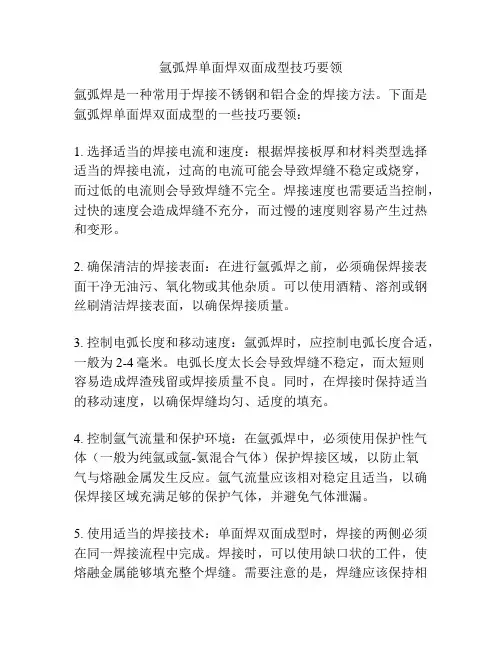

氩弧焊单面焊双面成型技巧要领
氩弧焊单面焊双面成型技巧要领
氩弧焊是一种常用于焊接不锈钢和铝合金的焊接方法。
下面是氩弧焊单面焊双面成型的一些技巧要领：
1. 选择适当的焊接电流和速度：根据焊接板厚和材料类型选择适当的焊接电流，过高的电流可能会导致焊缝不稳定或烧穿，而过低的电流则会导致焊缝不完全。
焊接速度也需要适当控制，过快的速度会造成焊缝不充分，而过慢的速度则容易产生过热和变形。
2. 确保清洁的焊接表面：在进行氩弧焊之前，必须确保焊接表面干净无油污、氧化物或其他杂质。
可以使用酒精、溶剂或钢丝刷清洁焊接表面，以确保焊接质量。
3. 控制电弧长度和移动速度：氩弧焊时，应控制电弧长度合适，一般为2-4毫米。
电弧长度太长会导致焊缝不稳定，而太短则
容易造成焊渣残留或焊接质量不良。
同时，在焊接时保持适当的移动速度，以确保焊缝均匀、适度的填充。
4. 控制氩气流量和保护环境：在氩弧焊中，必须使用保护性气体（一般为纯氩或氩-氦混合气体）保护焊接区域，以防止氧
气与熔融金属发生反应。
氩气流量应该相对稳定且适当，以确保焊接区域充满足够的保护气体，并避免气体泄漏。
5. 使用适当的焊接技术：单面焊双面成型时，焊接的两侧必须在同一焊接流程中完成。
焊接时，可以使用缺口状的工件，使熔融金属能够填充整个焊缝。
需要注意的是，焊缝应该保持相
对宽度和深度的一致性，以确保焊接的均匀性。
以上是氩弧焊单面焊双面成型的一些技巧要领，但实际操作还需根据具体情况进行调整和实践。
在进行焊接前，建议仔细阅读焊接材料的相关说明，并请专业人士提供指导和技术支持。
单面焊双面成型焊接技术
单面焊双面成形操作技术单面焊双面成形操作技术是采用普通焊条，以特殊的操作方法，在坡口的正面进行焊接，焊后保证坡口正反两面都能得到双面成形焊缝的一种操作方法。
是一项在压力管道和锅炉压力容器焊接中，焊工必须掌握的操作技术，其方法主要有断弧焊法和连弧焊法。
1. 基本功的练习（1）引弧应在焊缝中，要做到一“引”便“着”，一“落”便“准”。
由于电缆及焊钳对手腕存在一个重力矩，焊工手持焊钳不易稳定，因此引弧时焊工要蹲稳，手臂要用力持钳，手腕微微用力做点划动作。
另外，焊工心情要放松，紧张则僵硬，僵硬则动作机械而抖动大，极易产生“粘住”和“拉熄”现象。
练习时，从摩擦法开始，逐渐缩短摩擦距离及焊条头与工作面的距离。
轻落轻起，克服惯性，快慢适中，使焊钳运动轨迹逐渐达到近似垂直的效果。
（2）要懂得焊条在空间三个方面均有运动，向熔池方向递进要与熔化速度相一致，以保持弧长不变。
快了弧长缩短，甚至“粘住”；慢了弧长拉长，增加飞溅，降低保护作用，影响熔滴过渡。
横向运动的目的在于搅拌熔池，以增加熔宽，应中间快两端慢。
它与向前运动紧密相联，变化很多，应视熔池的形状及熔敷金属量来决定。
只有三个方向上的运动有机的结合，才能确保焊缝的一定高度和宽度，确保高质量的焊缝质量。
（3）分清熔渣和铁液，是提高操作技能的一个关键。
一般铁液超前，熔渣滞后，电弧下的铁液温度高，油光发亮处于下层。
而熔渣温度低，较暗，在铁液上游动。
分不清熔渣和铁液，就不能看清焊缝边缘及熔合情况，焊接盲目性很大。
（4）更换焊条要快，接头应准，因为它的好坏将直接影响焊缝的质量。
快，即在前道焊缝收尾处尚处于红热状态，立即引弧，这样前后焊缝易于熔合，能有效地避免气孔和夹渣等缺陷。
准，即接头恰到好处，回行距离在10～20mm，在弧坑上运行的时间稍快（也就是说熔敷金属的量较少）。
回行距离过长，不易摸准位置，反而容易重叠和脱离，运弧时间掌握不好，接头就会偏高或偏低。
另外，收弧时弧坑应力求圆形避免尖形，且焊肉适中，不能太深或太浅，这样才便于接头。
单面焊双面成型操作技术详解。
单⾯焊双⾯成型操作技术详解。
摘要：在焊接某些压⼒容器时，要求焊接接头完全焊透，但在实际操作中，由于受焊件结构的限制，经常会出现咬边、焊瘤现象。
本⽂通过详细阐述单⾯焊双⾯成形技术的运⽤，使这⼀焊接难题得到了解决，有效提⾼了焊接过程中的安全系数及可靠性。
1单⾯焊双⾯成形操作法简介单⾯焊双⾯成形操作法是采⽤普通焊条，以特殊的操作⽅法，在坡⼝背⾯没有任何辅助措施的条件下，在坡⼝的正⾯进⾏焊接，焊后保证坡⼝的正、反⾯都能得到均匀整齐、成形良好，符合质量要求的焊缝的焊接操作⽅法。
它是⼿⼯电弧焊中难度较⼤的⼀种操作技术，适⽤于⽆法从背⾯清除焊根并重新进⾏焊接的重要焊件。
2单⾯焊双⾯成形操作法的适⽤范围这种操作法主要适⽤于有板状对接接头、管状对接接头、骑座式管板接头，按接头位置不同可进⾏平焊、⽴焊、横焊和仰焊等位置焊接。
3单⾯焊双⾯成形操作法的技术特点单⾯焊双⾯成形焊接⽅法⼀般⽤于 V 形坡⼝对接焊，适⽤于容器壳体板状对接焊，⼩直径容器环缝及管道对接焊，容器接管的管板焊接。
单⾯焊双⾯成形在焊接⽅法上与⼀般的平、⽴、横、仰焊有所不同，但操作要点和要求基本⼀致，焊缝内不应出现⽓孔、夹渣、根部应均匀焊透，背⾯不应有焊瘤和凹陷等。
4单⾯焊双⾯成形操作要点和操作实例下⾯以板厚 12 mm 的 V 形坡⼝对接平焊为例，进⼀步阐述单⾯焊双⾯成形的焊接⽅法。
1、试板装配尺⼨坡⼝⾓度（60°）装配间隙：始焊端3.2mm；终焊端4.0mm。
钝边：1-2mm；反变形：3°；错边量：≤0.5mm。
2、焊接⼯艺参数3、焊接要点平焊时，由于焊件处在俯焊位置，与其它焊接位置相⽐操作较容易，它是板状其它各种位置、管状试件各种位置焊接操作的基础。
但是，平焊位置打底焊时，熔孔不易观察和控制，在电弧吹⼒和熔化⾦属的重⼒作⽤下，使焊道背⾯易产⽣超⾼或焊瘤等缺陷。
打底焊要注意以下⼏点：（1）控制引弧位置。
打底层从试板左端定位焊缝的始焊处开始引弧，电弧引燃后，稍作停顿预热，然后横向摆动向右施焊，待电弧到达定位焊缝右侧前沿时，将焊条下压并稍作停顿，以便形成熔孔。
单面焊双面成型知识
收口也叫收尾，是指第1层打底焊环形焊缝首（头）尾相接处，也包括与点固焊缝相连接处，当焊至离焊缝端点或定位点固焊缝前端3-5㎜时，应压低电弧，用连 弧焊接方法焊至焊缝并再超过3-5㎜后熄弧，如果留的未焊缝过长，采用连弧焊接就会造成熔孔过大而出现焊瘤和烧穿等缺陷，如果留的未焊缝过短，再用连弧焊 进行焊接为时已晚，极易造成收口处未焊透等缺陷。所以收口时所留的未焊焊缝长度要合适，操作技巧要熟练，才能保证接头收口的质量。
一、五要领
1、看
焊接过程中，认真观察熔池的形状，熔化的 大小及铁液与熔渣的分离情况，还应注意观察焊接过程是否正常（如偏弧、极性正确与否等），熔池一般保持椭圆形为宜（圆形时温度已高），熔孔大小以电弧将两 侧钝边完全熔化并深入每侧0.5-1㎜为好，熔孔过大时，背面焊缝余高过高，易形成焊瘤或烧穿。熔孔过小时，容易出现未焊透或冷接现象（弯曲时易裂开）焊 接时一定要保持熔池清晰，熔渣与铁夜要分开，否则易产生未焊透及夹渣等缺陷，当焊条接过程中出现偏弧及飞溅过大时，应立即停焊，查明原因，采取对策。
在电弧的高温和吹力的作用下，试板坡口根部熔化并击穿形成熔孔，施焊过程中要严格控制熔池的形状，尽量保持大小一致，并随时观察熔池的变化及坡口根部的熔化情况。
熔孔的大小决定焊缝背面的宽度和余高，通常熔孔的直径比间隙大1-2㎜为好，焊接过程中如发现熔孔过大，表明熔池温度过高，应迅速灭弧，并适当延长熄弧的时间，以降低熔池温度，然后恢复正常焊接，若熔孔太小则可减慢焊接速度，当出现合适的熔孔时方能Байду номын сангаас行正常焊接。
仰焊位焊缝背面焊肉高度达到要求的方法是利用超短弧（指焊条端条伸入到对口间隙中）焊接特性。同时还应控制熔孔不宜过大，避免铁液下坠，这样才能使焊缝背面与母材平齐或略低，符合要求。
单面焊双面成型的操作方法
单面焊双面成型的操作方法
单面焊双面成型是一种常见的技术，可以将两个单面PCB在加工过程中合并成一个双面PCB，以下是其中一种常见的操作方法：
1. 准备工作：
- 准备两个单面PCB板和所需的焊接原材料，如焊锡丝、焊锡膏等。
- 清洗和处理两个PCB板的表面，确保其干净且无污垢。
2. 对一个单面PCB板进行焊接：
- 使用焊锡膏和焊锡丝，在第一个单面PCB板上的需要焊接的位置涂抹适量的焊锡膏。
- 将焊锡丝放置在焊锡膏涂抹的位置上，并使用焊接设备（如电烙铁）加热焊锡丝，使其熔化与PCB板上的焊锡膏相连接。
- 重复以上步骤，完成第一个单面PCB板上所有需要焊接的组件。
3. 将两个单面PCB板合并：
- 将第一个单面PCB板与第二个单面PCB板反面相对，确保两个板之间的对位准确。
- 使用夹具或其他方法固定两个单面PCB板，以确保它们在整个加工过程中保持紧密连接。
4. 进行双面焊接：
- 针对第一个单面PCB板上已焊接完成的组件，使用焊锡丝和焊锡膏将其与第二个单面PCB板焊接连接。
- 在需要焊接的位置上涂抹适量的焊锡膏，然后将焊锡丝放置在焊锡膏上，并使用焊接设备加热焊锡丝，使其与两个PCB板上的焊锡膏相连接。
- 重复以上步骤，直至完成双面焊接的所有组件。
5. 完成双面焊接后，检查焊接质量，并进行必要的修正和修复。
需要注意的是，单面焊双面成型的具体操作方法可能会因不同的设备、工艺和要求而有所不同。
在实际操作中应仔细遵循所使用设备的操作说明，并根据具体情况进行调整。
焊接要求单面焊双面成形
技术要求
焊接设备
应选择性能稳定、操作方便的焊接设 备，如直流或交流弧焊机、气体保护 焊机等。
焊接材料
应选择合适的焊接材料，如焊条、焊 丝、保护气体等，以确保焊接接头的 性能符合要求。
焊接工艺参数
应根据工件材料、厚度、结构等条件 选择合适的焊接电流、焊接速度、电 弧长度等工艺参数。
焊接操作方法
应掌握正确的焊接操作方法，如引弧、 收弧、运条、摆动等，以保证熔池的 形成和焊缝的成形质量。
汽车制造
焊接是汽车制造过程中的重要工艺手段，用 于车体、发动机等部位的连接。
02 单面焊双面成形技术
技术原理
焊接时，利用焊接电流在电极与工件间产生的电阻热，使工件局部熔化形成熔池 ，同时熔池在电极压力作用下冷却凝固形成焊缝，从而达到连接工件的目的。
在单面焊双面成形技术中，利用合适的焊接工艺参数和焊接操作方法，使熔池在 焊接过程中保持合适的形状和位置，并在冷却凝固后形成符合要求的焊缝形状和 尺寸。
焊接材料应存放在干燥、通风良好、无尘 的室内，避免受潮、锈蚀和污染。
使用前应检查焊接材料是否符合质量标准 ，有无破损、锈蚀、受潮等现象。
焊前预处理
焊后处理
对母材进行焊前预处理，如清理油污、氧 化物、锈迹等，确保焊接质量。
焊接完成后，应对焊缝进行外观检查和无 损检测，确保符合质量要求，并进行必要 的焊后处理，如消除应力、防腐处理等。
钎焊
通过将工件加热至钎料的熔点以 下，利用液态钎料润湿工件表面， 填充接头间隙并与母材相互扩散， 形成连接。常见的钎焊有软钎焊、
硬钎焊等。
焊接应用
工业制造
焊接广泛应用于各种金属工件的连接，如钢 结构、管道、容器等。
建筑领域
单面焊接双面成形PPT
焊接方法：多层多道
打底焊方法：自下向上焊
人有了知识，就会具备各种分析能力， 明辨是非的能力。 所以我们要勤恳读书，广泛阅读， 古人说“书中自有黄金屋。 ”通过阅读科技书籍，我们能丰富知识， 培养逻辑思维能力； 通过阅读文学作品，我们能提高文学鉴赏水平， 培养文学情趣； 通过阅读报刊，我们能增长见识，扩大自己的知识面。 有许多书籍还能培养我们的道德情操， 给我们巨大的精神力量， 鼓舞我们前进。
单面焊双面成形（板板对接）
• 单面焊双面成形操作技术Fra bibliotek采用普通焊条， 以特殊的操作方法，在坡口的正面进行焊
接，焊后保证坡口正反两面都能得到双面 成形焊缝的一种操作方法。
• 理念“能单面焊，绝不双面焊”
• 应用：锅炉、压力容器、造船、冶金、管 道安装
• 1. 焊接效率高； 2. 焊缝外观成型光滑均匀，充 分保证余高和外观质量；
浅谈单面焊双面成型焊接工艺
ｄ ． 焊条摆动到坡 口边沿时， 要稍作停顿， 保持熔宽 ｌ ￣ ２ ｍ ｍ。ｅ ． 焊条的摆 气均能有效的保证正 ， 背面熔缝溶池。２ ） 连弧焊法是在焊接过程 中电 动频率应 比平焊缝稍微 陕点 ， 前进 的速度要均匀一致 ， 使每个新的熔 弧连续燃烧 ， 不熄灭 ， 采取较小的坡 口钝边间隙， 选用较小 的焊接电 池覆盖前—个熔池的 ２ ／ ３ — ３ ／ ４为宜。￡ 更换焊条前必须收弧 ， 应对熔池 流， 始终保持短弧连续施焊 的一种单面焊双面成型技术 。 填些铁液 ， 迅速更换焊条后 ， 再在弧坑上方 １ ０ ｍｍ左右填充层焊缝金 ４ 板与板对接单面焊双面成型焊接工艺分析 属上引弧 ， 并且将 电弧拉至厚弧处， 填满弧坑后， 继续施焊。 ｇ ． 焊接结束 板与板对接单面焊双面成型焊接 工艺可分为焊前准备 ，焊接过 后 ， 清渣处理。可得到良好的板与板的单面焊双面成型焊接 。 程两大部分。焊前准备可以分为以下四步骤： ５ 对接焊缝单面焊双面成型焊接的应用与推广 ４ ． １ 焊件加工。选用两块材质为 Ｑ ２ ３ ５的低碳钢板， 焊件规格约为长 近年来 ， 随着城市基础建设尤其是高铁的发展 ， 使钢箱梁桥在桥 度３ ０ ０ ａ ｒ ｍ， 宽度 １ ０ ０ ￣ １ ２ ０ ｍ ｍ， 板厚 １ ０ ａｍ， ｒ 制备 ｖ型坡 口， 单边坡 口角 梁工程领域的比重逐年增加， 其中比较突出的是大跨度钢箱梁桥的桥 度 ３ ０ 。 左右， ± ２ ｏ ， 坡 口面应 平直 ， 钝边为 ｌ ｍ ｍ， 焊 件平 整无 变形 。 采用了拼板工位 ４ ． ２ 焊件的清理。用锉刀 、 砂轮机、钢丝刷等工具，清理坡 口 两 面 面大板对接引进了国外先进的平面分段装焊流水线，
必须掌握的操作技术。 ３ 单面焊双面成型焊接的分类 单面焊双面成型焊接方法主要有断弧焊法和连弧焊法两种 。１ ） 断弧焊法是通过控制电弧的不断燃烧和不断灭弧的时间 以及运条动 作来控制溶池形状 ， 溶池温度以及溶池 中液态金属厚度的一种单面焊 双面成型机理。 主要是靠电弧的穿透力和溶池 的表面张力以及电磁收 缩力， 当电弧穿透坡口间隙后熔化坡 口两侧和前一个溶池 ， 从而形成 个新的溶池。通过熄弧和溶池的表面张力来控制溶池温度， 形状和 位置。由于这种方法使溶池前方出现了—个大于破 口间隙的溶孔 ， 渣
单面焊接双面成形原理
单面焊接双面成形原理一、前言单面焊接双面成形是一种常见的金属加工技术，它可以在保证焊接质量的情况下，将单面焊接的金属板材变形成双面形状。
本文将从材料选择、工艺流程、机械设备等方面介绍单面焊接双面成形的原理。
二、材料选择在进行单面焊接双面成形之前，需要选择合适的金属材料。
通常情况下，选用厚度不超过3mm的铝合金或不锈钢板作为原材料。
这些材料具有较高的强度和韧性，并且易于加工和成型。
三、工艺流程1. 制备工作首先需要对原材料进行切割和打磨处理，使其符合要求的尺寸和表面光洁度。
2. 焊接将两片金属板对接，并进行TIG或MIG等方式的焊接。
需要注意的是，在进行焊接时应控制好温度和时间，以保证焊缝质量。
3. 加热处理完成焊接后，需要对整个板材进行加热处理。
加热温度通常在300-400℃左右，时间约为30分钟。
这一步的目的是消除焊接产生的应力和变形，使板材恢复到初始状态。
4. 成形完成加热处理后，将板材放入成形机中进行成形。
成形机通常采用液压或气动方式，通过施加压力使板材变形成所需的双面形状。
在成形过程中需要控制好温度和时间，以避免过度拉伸或变形。
5. 冷却处理完成成形后，需要对板材进行冷却处理。
冷却温度通常在100-200℃左右，时间约为30分钟。
这一步的目的是固定板材的双面形状，并消除因成型产生的应力和变形。
四、机械设备单面焊接双面成形需要使用特殊的机械设备来完成。
主要包括切割机、打磨机、焊接设备、加热设备、液压或气动成型机等。
这些设备都需要具有高精度和稳定性，并能够满足不同尺寸和厚度的金属板要求。
五、总结通过以上介绍，我们可以了解到单面焊接双面成形技术的原理和工艺流程。
它是一种高效、经济、环保的金属加工技术，可以广泛应用于汽车、航空、建筑等领域。
在实际应用中，需要根据具体情况选择合适的材料和设备，并严格控制每个环节的质量，以确保成品质量和生产效率。
单面焊双面成型焊接技术的操作要领
单面焊双面成型焊接技术的操作要领
单面焊双面成型焊接技术是一种常用的焊接方法，适用于板材较厚、需求强度高的焊接工艺。
操作要领如下：
1. 准备工作：选择合适的焊接材料，如焊丝、焊剂等，为了保证焊缝的质量和强度。
准备焊接设备，配置好焊接电源、外接设备等。
2. 预处理：对焊接件进行清洁处理，除去焊接面的油脂、氧化膜等杂质，以保证焊接良好的接触。
3. 定位夹紧：将需要焊接的两个板材进行定位夹紧，确保焊接过程中不会移动或错位。
4. 脉冲焊接：使用脉冲焊接技术进行焊接，即在一侧板材焊接完毕后，翻转工件，从另一侧进行焊接。
焊接时要保持适当的焊接速度和电流，保持焊接区域的稳定温度。
5. 焊接参数控制：根据焊接材料的特性和焊接要求，进行适当的焊接参数调整，包括电流、电压、焊接速度等。
6. 焊缝处理：焊接完成后，对焊缝进行处理，如打磨、清理焊渣等，以保证焊缝的外观和质量。
7. 检验评估：对焊接完成的工件进行检验评估，包括焊缝的强
度、密封性等方面，以保证焊接质量和工件的使用性能。
需要注意的是，在进行焊接操作时，一定要遵循安全操作规范，佩戴好防护设备，保证个人安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单面焊双面成型的焊接质量差原因及防止措施关键词：单面焊双面成型；焊接；质量；原因；措施引言：焊接技术是一门重要的金属加工技术，尽管焊接技术发展很快，自动化程度也越来越高，但手工电弧焊仍占有不可替代的地位。
尤其在小直径容器和管道的焊接方面，单面焊双面成形焊接技术的作用更显突出。
优质的单面焊双面成形焊接的焊缝表面应圆滑过渡至母材，表面不得有裂纹、未熔合、夹渣、气孔、焊瘤、咬边等缺陷,焊缝内部同样不允许有缺陷。
但焊接过程中由于设备、材料、工艺及操作等原因，使得形成的焊缝达不到质量要求,从而对结构的工作质量和使用寿命产生严重的影响。
1单面焊双面成形质量差引起的问题1.1增加消耗,降低结构的质量和使用寿命焊接生产中,优质的焊接质量可以满足设计要求,保证结构的正常使用寿命. 而一旦出现严重的焊接缺陷,就会增加板材、焊材、电力及人力的消耗等. 否则,这些缺陷在使用过程中会引起严重的应力集中,降低结构的使用寿命.1.2 焊接缺陷会给结构的安全生产带来威胁,引起安全事故单面焊双面成形焊接主要用于锅炉及压力容器等重要构件的焊接生产中, 一旦有严重缺陷,质量不合格,焊件的焊补非常困难,而且在生产过程中受各种交变载荷及压力的作用,使焊缝的缺陷产生应力集中,加之焊缝的有效使用面积减小,减弱了焊接接头的强度. 轻则使产品的使用寿命受到影响,重则导致焊缝断裂,产品破坏,酿成严重的事故.2 单面焊双面成形焊接质量差的原因分析2.1焊接电源自身因素引起的焊接质量差焊接电源是焊接工艺执行过程中最重要的因素. 若焊接电源自身性能不好,必然不会产生良好的焊件. 当焊机的引弧性能差,电弧燃烧不稳定,就不能保证工艺参数稳定,焊接过程就无法正常进行,焊接质量就得不到保证.2.2工艺因素对单面焊双面成形焊接质量的影响2.2.1焊接电流焊接电流大小选择恰当与否直接影响到焊接的最终质量. 焊接电流过大,可以提高生产率,并使熔透深度增加,但易出现咬肉、焊瘤等缺陷,并增大气孔倾向. 尤其在立焊操作时熔池难以控制,易出现焊瘤,弧长增加,就会产生咬边. 焊接电流过小,熔透深度减小,易出现未焊透、熔合不良、夹渣、脱节等缺陷.2.2.2焊速焊接速度是表征焊接生产效率的主要参数. [ 3 ] (p168)合理选择焊接速度对保证焊接质量尤为重要. 焊速过快,使熔池温度不够,易造成未焊透、未熔合、焊缝成型不良等缺陷. 焊速过慢,使高温时间长,热影响区宽度增加,焊接接头的晶粒变粗,机械性能降低,焊件的变形量增大,同时焊速过慢还会使每层的厚度增大,导致熔渣倒流,形成夹渣等缺陷.2.2.3电弧电压焊接过程中合理的控制电弧长度是保证焊接缝质稳定的重要因素. 电弧过长对熔化金属保护差,空气中的氧、氮等有害气体容易侵入,使焊缝易产生气孔,焊接金属的机械性能降低. 但弧长也不易过短,若弧长过短,就会引起粘条现象,且由于电弧对溶池的表面压力过大,不利于溶池的搅拌,使溶池中气体及溶渣上浮受阻,从而引起气孔、夹渣等缺陷的产生.2.2.4焊接层数选择不当单面焊双面成形焊接层数的选择对焊缝质量也有一定的影响,每层厚度过大,对焊缝金属的塑性有不利的影响,且焊接过程中熔渣易倒流,产生夹渣和未熔合等缺陷. 但每层厚度也不易过小,以免造成焊缝两侧熔合不良.2.2.5焊条类型及焊条直径的影响焊缝金属的性能主要由焊条和焊件金属相互熔化来决定. 因此, 焊条类型选择恰当与否是影响焊缝质量的重要因素. 焊条直径的大小除了对生产率有一定的影响外,对焊接质量也有一定的影响. 焊条直径过大,在进行打底层焊接和立焊焊接时熔池难以控制, 易产生焊瘤等缺陷.2.3操作因素在焊接生产过程中,焊工的单面焊双面成形操作技术水平低,就意味着打底层的运条方法、焊条角度、接头方法、中间层及盖面层的运条方法、接头、收尾等操作方法掌握不熟练,这是造成焊缝质量差的重要原因之一.焊前对工件上的油、锈、水分清理不严格,焊条未经烘干处理或烘烤温度不够而投入使用,会促使焊缝产生大量的气孔,从而使焊接缝质量达不到要求.3 手弧焊单面焊双面成型技巧和要领单面焊双面成形技术是焊条电弧难度较大的一种操作技术，熟练掌握操作要领和技巧才能保证焊出内外质量合格的焊缝与试件。
以断弧焊为例，要掌握好焊条电弧焊单面焊双面成形操作技术，必须熟练掌握“五种要领”，具体内容：看、听、准、短、控。
还应学会“六种技巧”具体内容：点固，起头，运条，收弧，接头，收口。
3.1五要领3.1.1看焊接过程中，认真观察熔池的形状，熔化的大小及铁液与熔渣的分离情况，还应注意观察焊接过程是否正常（如偏弧、极性正确与否等），熔池一般保持椭圆形为宜（圆形时温度已高），熔孔大小以电弧将两侧钝边完全熔化并深入每侧0.5-1㎜为好，熔孔过大时，背面焊缝余高过高，易形成焊瘤或烧穿。
熔孔过小时，容易出现未焊透或冷接现象（弯曲时易裂开）焊接时一定要保持熔池清晰，熔渣与铁夜要分开，否则易产生未焊透及夹渣等缺陷，当焊条接过程中出现偏弧及飞溅过大时，应立即停焊，查明原因，采取对策。
3.1.2听焊接时要注意听电弧击穿坡口钝边时发出的“噗噗”声，没有这种声音，表明坡口钝边未被电弧击穿，如继续向前焊接，则会适成未焊透，熔合不良缺陷。
3.1.3准送给铁液的位置和运条的间距要准确，并使每个熔池与前面熔池重叠2/3，保持电弧1/3部分在溶池前方，用以加热和击穿坡口钝边，只有送给铁液的位置准确，运条的间距均匀，才能使焊缝正反面形均匀、整齐、美观。
3.1.4短短有2层意思，一是指灭弧与重新引燃电弧的时间间隔要短，就是说每次引弧时间要选在熔池处在半凝固熔化的状态下（通过护目玻璃能看到黄亮时），对于两点击穿法，灭弧频率大体上50～60次/㏕为宜，如果间隔时间过长，熔池温度过低，熔池存在的时间较短，冶金反应不充分，容易造成夹渣、气孔等缺陷。
时间间隔过短，溶池温度过高，会使背面焊缝余高过大，甚至出现焊瘤或烧穿；二是指焊接时电弧要短，焊接时电弧长度等于焊条直径为宜。
电弧过长，一是对熔池保护不好，易产生气孔；二是电弧穿透力不强，易产生未焊透等缺陷；三是铁液不易控制，不易成形而且飞溅较大。
3.1.5控“控”，是在“看、听、准、短”的基础上，完成焊接最关键的环节。
①控制铁液和溶渣的流动方向焊接过程中电弧要一直在铁液的前面，利用电弧和药皮熔化时产生的气体定向吹力，将铁液吹向溶池后方，既能保证熔渣与铁液很好地分离，减少产生夹渣和气孔的可能性，当铁液与溶渣分不清时，要及时调整运条的角度（即焊条角度向焊接方向倾斜），并且要压低电弧，直至铁液和熔渣分清，并且两侧钝边熔化0.5-1㎜缺口时方能灭弧，然后进行正常焊接。
②控制溶池的温度和熔孔的大小焊接时熔池形状由椭圆形向圆形发展，熔池变大，并出现下塌的感觉，如不断添加铁液，焊肉也不会加高，同时还会出现较大的熔孔，此时说明熔池温度过高，应该迅速熄弧，并减慢焊接频率（即熄弧的时间长一些），等熔池温度降低后，再恢复正常的焊接。
在电弧的高温和吹力的作用下，试板坡口根部熔化并击穿形成熔孔，施焊过程中要严格控制熔池的形状，尽量保持大小一致，并随时观察熔池的变化及坡口根部的熔化情况。
熔孔的大小决定焊缝背面的宽度和余高，通常熔孔的直径比间隙大1-2㎜为好，焊接过程中如发现熔孔过大，表明熔池温度过高，应迅速灭弧，并适当延长熄弧的时间，以降低熔池温度，然后恢复正常焊接，若熔孔太小则可减慢焊接速度，当出现合适的熔孔时方能进行正常焊接。
③控制焊缝成形及焊肉的高低影响焊缝成形，焊肉高低的主要因素有：焊接速度的快慢，熔敷金属添加量（即燃弧时间的长短）、焊条的前后位置，熔孔大小的变化、电弧的长短及焊接位置等。
一般的规律是：焊接速度越慢，正反面焊肉就越高；熔敷金属添加量越多，正反面焊肉就越高；焊条的位置越靠近熔池后部，表面焊肉就越高，背面焊肉高度相对减少；熔孔越大，焊缝背面焊肉就越高；电弧压得越低，焊缝背面焊肉就越高，否则反之。
在仰焊位，仰立焊位时焊缝正面焊肉易偏高，而焊缝背面焊肉易偏低，甚至出现内凹现象。
平焊位时，焊缝正面焊肉不易增高，而焊缝背面焊肉容易偏高。
仰焊位焊缝背面焊肉高度达到要求的方法是利用超短弧（指焊条端条伸入到对口间隙中）焊接特性。
同时还应控制熔孔不宜过大，避免铁液下坠，这样才能使焊缝背面与母材平齐或略低，符合要求。
通过对影响焊肉高低的各种因素的分析，就能利用上述规律，对焊缝正反面焊肉的高度进行控制，使焊缝成形均匀整齐，特别是水平固定管子焊接时，控制好焊肉的高低尤为重要。
3.2六技巧3.2.1点固技巧试件焊接前，必须通过点固来进行定位，板状试件（一般长300㎜）前后两端点固进行定位，φ≤57㎜的管状或管板试件点固1点进行定位，φ＞60㎜点固2点进行定位，定位焊缝长度为10～15㎜为宜。
由于定位焊缝是正式焊缝的一部分，要求单面焊双面成形，并且不得有夹渣、气孔、未焊透、焊瘤、焊肉超高或内凹超标等缺陷。
所采用的焊条牌号、直径、焊接电流与正式焊接时相同。
板状及管板试件一般可以在平焊位进行点固，水平固定管一般采用立爬坡位进行点固，垂直固定管一般采用本位（横焊位）进行点固。
用断弧打底焊接时，各类试件装配尺寸见表1。
试件装配尺寸3.2.2起头技巧管状或管板试件起头时有一定的难度，因没有依靠点（不许在点固处起弧），操作不好易出问题，水平固定管和水平固定管板起头点应选在仰焊位越过中心线5～15㎜处，垂直固定管和垂直固定管板起头选在定位点的对面（垂直固定大管起头选在两定位点对面即第3等分点），不论管状还是板状试件，引弧先用长弧预热3～5S，等金属表面有“出汗珠”的现象时，立即压低电弧，焊条做横向摆动；当听到电弧穿透坡口而发出“噗噗”声时，同时看到坡口钝边熔化并形成一个小熔孔（形成第1个熔池）表明已经焊透，立即灭弧，形成第1个焊点，此时，起头结束。
3.2.3运条技巧运条是指焊接过程中的手法，即焊条角度和焊条运行的轨迹。
平焊、立焊、仰焊时焊条角度（焊条与焊接方向的夹角）一般为60°～80°。
横焊和垂直固定管（横管）焊接时焊条角度一般为60°～80°，与试件下方呈75°～85°。
垂直固定管板焊条与管切线夹角为60°～70°，焊条与底板间的夹角为40°～50°。
水平固定管和水平固定管板由于焊位的不断变化，焊条角度也随之进行变化。
仰焊时的焊条角度（焊条与管子焊接方向之间的夹角）为70°～80°。
仰立焊时焊条角度为90°～100°，立焊时焊条角度85°～95°，坡立焊时焊条角度为90°～100°，平焊时焊条角度为70°～80°。
