(整理)怎样看懂钢结构图纸
学看钢结构图纸的最快方法
学看钢结构图纸的最快方法钢结构图纸是一种用于指导钢结构施工和设计的图纸，它包含了关于钢结构施工的方式和细节。
由于这些信息对施工质量有着重要的影响，因此钢结构图纸一定要被正确地解读和使用。
但是，也有很多人不知道如何阅读和理解这些图纸，为此，我们将介绍学习如何阅读钢结构图纸的最快方法。
首先，要学习如何阅读钢结构图纸，必须了解其所使用的符号及其含义。
每一种不同的符号都有自己的含义，这些符号可能会描述施工材料、施工方法、尺寸或重量等信息。
因此，当阅读钢结构图纸时，首先要学习和理解这些符号，以便正确地解读图纸。
其次，要学习如何使用模型钢结构图纸。
模型图纸是一种小型钢结构图纸，它几乎省略了一切细节，只提供基本信息，但它仍然是一张完整的钢结构图纸，它能够提供有关某些元素的信息，例如，梁的样式、螺栓的类型和数量等。
了解模型图纸的规则和特点，可以在解读图纸时加快速度。
第三，在阅读钢结构图纸时，要注意各种标记、标志和说明，这些标记和标志可以提供关于施工材料、施工方法、尺寸和重量等重要信息。
因此，阅读图纸时，应该充分利用这些标记和标志，以便更好地理解图纸。
最后，要学习如何结合实际施工现场来解读钢结构图纸。
虽然钢结构图纸能够提供有关施工的重要信息，但是施工现场的实际情况并不总是符合图纸上的要求，因此，要结合实际情况来解读图纸，以便了解图纸可能存在的偏差，并纠正其中的错误。
总之，学习如何阅读钢结构图纸可以有效地提高施工质量，增加施工效率。
本文从了解钢结构图纸符号、使用模型图纸、注意标志和标记，以及结合实际情况进行解读等四方面，分析了学习阅读钢结构图纸的最快方法。
只有学会了解及正确使用钢结构图纸，才能保证施工的安全、准确和高效。
一分钟看懂【钢结构图】
一分钟看懂【钢结构图】★钢结构图※钢结构由型钢连接而成的结构物,例如：钢梁、钢屋架、钢塔架、钢脚手架等.※钢结构图用来表示钢结构的图样。
※型钢型钢是由钢厂按照标准规格轧制而成的钢材,其断面形状如尺寸是定型的，例如：角钢、工字钢、槽钢等。
★型钢的代号及标注★钢结构中型钢的连接方法※焊接※铆接※螺栓连接一、焊接将被连接的型钢在连接部位加热使其和焊条熔化，凝结后成为不可分割的整体。
1、焊缝类型及其符号※坡口焊缝※贴角焊缝※塞焊缝★焊缝的图形符号和辅助符号2、焊缝的标注在钢结构图中，必须把焊缝的位置、形式、尺寸和辅助要求标准清楚。
★焊缝的标注方法★焊缝不连续时的画法及标注当焊缝分布不连续时,可见焊缝宜在焊缝处加中实线，不可见焊缝加细栅线二、铆接用铆钉将两块或两块以上的钢板连接在一起★铆接分类※工厂连接※现场连接★铆钉类型三、螺栓连接※焊接和铆接都是不可拆卸的连接，螺栓连接是可拆卸的连接※连接方法★螺栓、孔、电焊铆钉图例钢梁结构图概述钢梁常用于大、中跨度桥梁中钢梁的种类※钢板梁※钢桁梁★下承式简支栓焊梁★钢梁结构图的内容※设计轮廓图※节点图※杆件图※零件图★设计轮廓图★节点图★节点构造图★拼接板、填板的拼装★节点板详图★零件图钢屋架结构图概述※钢屋架※钢屋架结构图屋架简图、屋架详图（包括节点图）、杆件详图、连接板详图。
★屋架简图※屋架简图又称屋架示意图、屋架杆件几何尺寸简图.※比例：1：100、1:200※单线条表示，杆件长度直接注在单线条旁边.★屋架详图※图样:立面图，上弦实形辅助投影，剖面断面图。
※比例:两种比例：杆件轴线采用较小比例(1：20，1：15)节点板、杆件、断面采用较大比例(1:10，1：5）※图线：可见轮廓线——中实线不可见轮廓线--中虚线★杆件拼接★支座节点图★屋脊节点图精品文章请关注钢构联盟公众号。
钢结构图纸看图要点完整版
钢结构图纸看图要点HUA SyStem OffiCe room [HUA 16H-TTMS2A-HUAS8Q8-HUAH1688] 1、基础布置图这个算基础预埋板和筋板重量。
2、平台布置图这个是主要的重量所在，比较好看懂，也比较好核算。
3、轴面结构布置图这个主要汁算柱子和斜撑横拉等。
4、轴面標条布置图这个主要算標条长度，包括窗標等；拉条一般也在这种图里，通常为圆钢算长度乘以理论重量就行。
5、屋面结构布置、標条布置等主要计算门架梁等的重量6、外封图这个主要计算外封面积。
釆购时按面积采购。
7、节点图这个算是最难算的了如果是想要精确差不多相当于拆了一次钢结构的图。
主要算连接板、筋板等的重量。
8、这些重量出来后记得要乘以损耗系数基本就是预算To算了儿年了一点经验，希望能帮到你，注意有些型材在图中可能重复出现了，要扣除，材料表没有有时只是设计人员忘了，需要你去核实是否需计算在内。
钢结构图纸符号代表含义及识图常识GJ钢架GL钢架梁或GJL钢架梁GZ钢架柱或GJZ 钢架柱XG系杆SC水平支撑YC隅撑ZC柱间支撑LT標条TL托梁QL墙梁GLT刚性標条 WLT屋脊標条GXG刚性系杆YXB压型金属板SQZ山墙柱XT斜拉条MZ门边柱ML门上梁T 拉条CG撑杆HJ桁架FHB复合板YG：压杆或是圆管（从材料表中分别）XG：系杆LG：拉管QLG：墙拉管QCG：墙撑管GZL直拉条GXL斜拉条GJ30-1跨度为30m的门式刚架，编号为1号1。
算量最基本的就是看图纸，土建的人都烦钢构图纸的太乱，其实我也有这种看法，因为平法并没有用在其上面，图样还保留了一前土建制图的原则，所以做为老人看比较习惯（101图集出之前的人），后来像我这样人看钢结构图纸真的看不习惯，不过没有办法，还是要习惯的，我们知道麻烦，但任何事情都有规律的，钢结构的详图结点相当的多，但这些变化真的在算的时候影响相当的小，重要是大的方向把握好，钢结构的结点图也是相当科学的，都和科学受力相对应。
完整版)钢结构识图图集图标讲解
完整版)钢结构识图图集图标讲解XXX钢结构识图培训讲义技术部XXX 2009年5月24日第一章：识图基础一、投影及三视图三视图包括正视图（上左）、侧视图（上右）和俯视图（下）。
在使用时不一定要完整出现，可能只有其中两个。
如果有剖视符号，按照符号所示方向看物体。
如果没有剖视符号，则一般遵循以下惯：侧视图在正视图的右侧时，表示是站在正视图中物体的右侧向左看；侧视图在正视图的左侧时，表示是站在正视图中物体的左侧向右看；俯视图表示从上向下看到的正视图中的物体。
正确的看图方向至关重要，决定了装配方向的正确与否。
由于详图绘制人员的个体差异，选择表达方式上会有所差异，需要在图面上相互印证，如有不一致处及时和制图人员沟通确认。
二、剖面符号和断面符号1.断面符号表示从符号处剖开看到的断面，不表示断面后方的其他东西。
2.剖面符号表示从符号处剖开看到的断面及断面后方的其他东西。
3.在钢构详图中，断面符号和剖面符号使用上有些随意，是因为功能上比较接近，着重表达的是看物体的方向。
看物的方向是从粗线朝文字的方向看。
粗线表示人的眼睛，文字表示看的朝向。
三、索引符号及节点符号1.不带剖视方向的索引：左边为索引，右边为对应的节点，表示将圈画中的部分放大绘制细节。
字母a表示参看中的节点，底下的“—”表示“在本图中”。
如果节点详图不在本图中，就写对应的图纸编号，比如“详图-09”或“09”等。
有时也直接索引出来后直接放大，不用到节点符号。
2.带剖视符号的索引：与剖（断）面符号类似，看物的方向是从粗线朝细线的方向看。
粗线表示人的眼睛，细线表示看的朝向。
四、对称符号五、焊缝符号1.焊缝基本符号（常用）：表示焊缝横截面形状的符号。
序号名称示意图符号1 卷边焊缝2 I形焊缝3 V形焊缝4 单边V形焊缝5 带钝边V形焊缝6 带钝边单边V形焊缝7 6角焊缝8 塞焊缝或槽焊缝2.辅助符号：表示焊缝表面形状特征的符号。
序号名称示意图符号说明1 平面符号焊缝表面XXX（一般通过加工）2 凹面符号焊缝表面凹陷3 凸面符号焊缝表面凸起不需要确切说明焊缝表面形状时，可以不用辅助符号。
三分钟内看懂钢结构图纸的技巧
三分钟内看懂钢结构图纸的技巧一.钢结构图1.钢结构由型钢连接而成的结构物，例如：钢梁、钢屋架、钢塔架、钢脚手架等。
2. 钢结构图用来表示钢结构的图样。
3. 型钢型钢是由钢厂按照标准规格轧制而成的钢材，其断面形状如尺寸是定型的，例如：角钢、工字钢、槽钢等。
（1）型钢的代号及标注二. 钢结构中型钢的连接方法1. 焊接2. 铆接3. 螺栓连接一、焊接将被连接的型钢在连接部位加热使其和焊条熔化，凝结后成为不可分割的整体。
1、焊缝类型及其符号1. 坡口焊缝2. 贴角焊缝3. 塞焊缝焊缝的图形符号和辅助符号2、焊缝的标注在钢结构图中，必须把焊缝的位置、形式、尺寸和辅助要求标准清楚。
焊缝的标注方法焊缝不连续时的画法及标注当焊缝分布不连续时，可见焊缝宜在焊缝处加中实线，不可见焊缝加细栅线二、铆接用铆钉将两块或两块以上的钢板连接在一起铆接分类1. 工厂连接2. 现场连接铆钉类型三、螺栓连接1. 焊接和铆接都是不可拆卸的连接，螺栓连接是可拆卸的连接2. 连接方法螺栓、孔、电焊铆钉图例三. 钢梁结构图概述钢梁常用于大、中跨度桥梁中钢梁的种类1. 钢板梁2. 钢桁梁下承式简支栓焊梁四. 钢梁结构图的内容1. 设计轮廓图2. 节点图3. 杆件图4. 零件图1.设计轮廓图2.节点图3.节点构造图拼接板、填板的拼装立体图节点板详图杆件图4.零件图五.钢屋架结构图概述1. 钢屋架2. 钢屋架结构图屋架简图、屋架详图（包括节点图）、杆件详图、连接板详图。
屋架简图1. 屋架简图又称屋架示意图、屋架杆件几何尺寸简图。
2. 比例：1：100、1：2003. 单线条表示，杆件长度直接注在单线条旁边。
屋架详图1. 图样：立面图，上弦实形辅助投影，剖面断面图。
2. 比例：两种比例：杆件轴线采用较小比例（1：20，1：15）节点板、杆件、断面采用较大比例（1：10，1：5）3. 图线：可见轮廓线——中实线不可见轮廓线——中虚线杆件拼接支座节点图屋脊节点图。

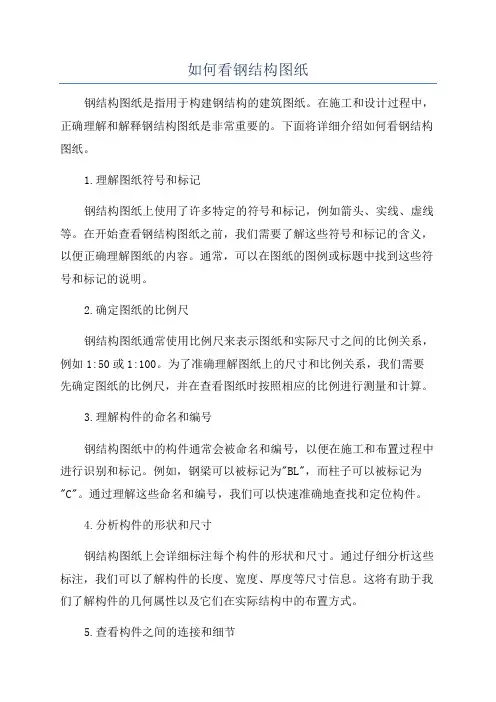

如何看钢结构图纸
如何看钢结构图纸钢结构图纸是指用于构建钢结构的建筑图纸。
在施工和设计过程中，正确理解和解释钢结构图纸是非常重要的。
下面将详细介绍如何看钢结构图纸。
1.理解图纸符号和标记钢结构图纸上使用了许多特定的符号和标记，例如箭头、实线、虚线等。
在开始查看钢结构图纸之前，我们需要了解这些符号和标记的含义，以便正确理解图纸的内容。
通常，可以在图纸的图例或标题中找到这些符号和标记的说明。
2.确定图纸的比例尺钢结构图纸通常使用比例尺来表示图纸和实际尺寸之间的比例关系，例如1:50或1:100。
为了准确理解图纸上的尺寸和比例关系，我们需要先确定图纸的比例尺，并在查看图纸时按照相应的比例进行测量和计算。
3.理解构件的命名和编号钢结构图纸中的构件通常会被命名和编号，以便在施工和布置过程中进行识别和标记。
例如，钢梁可以被标记为"BL"，而柱子可以被标记为"C"。
通过理解这些命名和编号，我们可以快速准确地查找和定位构件。
4.分析构件的形状和尺寸钢结构图纸上会详细标注每个构件的形状和尺寸。
通过仔细分析这些标注，我们可以了解构件的长度、宽度、厚度等尺寸信息。
这将有助于我们了解构件的几何属性以及它们在实际结构中的布置方式。
5.查看构件之间的连接和细节钢结构图纸上通常会显示构件之间的连接和细节。
这些细节可以包括连接方式、焊缝、螺栓等。
通过仔细查看和理解图纸上的这些细节，我们可以确保在施工和布置过程中正确连接和安装构件。
6.参考其他图纸和文件钢结构图纸通常并不是独立存在的，它们可能需要参考其他图纸和文件。
例如，地基图纸、基础图纸等可以与钢结构图纸相互参考。
在查看钢结构图纸时，我们需要综合参考其他相关文件和图纸，以便理解整个结构系统的设计和布局。
7.辅助软件和技术的应用在现代建筑设计和施工中，辅助软件和技术已经广泛应用于钢结构的设计和分析过程中。
使用这些软件和技术可以帮助我们更准确地理解和分析钢结构图纸。
如何看钢结构图纸，反正我收藏了！
如何看钢结构图纸，反正我收藏了！一、总平面图（一）作用：用于建筑物的定位、定标高，施工放线，土方工程和施工现场布置。
（二）内容：1、新建房屋的平面形状、尺寸，标高，层数、出入口。
2、用地范围，新建房屋和原有房屋、构筑物的间距。
3、新建房屋室内外地坪标高、道路的标高，土方填挖与地面坡度，雨水排除方向等。
4、用指北针表示房屋的朝向。
5、有时还有水、暖、电的管线布置，道路庭园绿化的布置。
二、建筑专业图（一）平面图1、作用：用于施工放线，主体结构施工，门窗安装、室内装饰及编制工程预算。
2、基本内容（1）建筑物的朝向，平面形状和房间布局；（2）建筑物的平面尺寸和轴线间距：柱距、跨度。
（3）建筑物的结构形式为框架结构；（4）主要建筑材料：钢筋混凝土柱，粘土空心砖墙。
（5）门窗的编号、尺寸见门窗表；（6）变形缝的位置、作用；（7）散水、台阶的尺寸。
（二）立面图1、作用：主要用于立面装饰。
2、基本内容（1）建筑物的外形、高度、门窗、雨罩、台阶等的位置和形式。
（2）建筑物的总高、层高、窗台高、窗高等尺寸。
（3）室外地坪、室内陆面及门窗的标高。
（4）外墙面的装饰做法、勒脚的高度和做法。
（5）变形缝的位置和做法。
（6）雨水管的位置。
（三）屋顶平面图1、作用：表明屋面排水情况和突出屋面构造的位置。
2、基本内容（1）屋顶的形状和尺寸，屋檐的挑出尺寸、女儿墙的位置和厚度。
突出屋面的楼梯间、水箱间、烟囱、通风道等；（2）屋面排水情况，排水分区、排水方向、屋面坡度和雨水管等；（3）屋顶、屋面有关详图的索引。
（四）外墙详图1、作用：外墙详图是某处外墙的大样图，它表示了从室外地面到屋顶各部位的详细做法。
外墙详图可以作为砌墙、室内外装修、门窗安装和编制施工预算的依据。
2、内容：（1）墙与轴线的关系；墙的厚度，墙与轴线的关系；（2）室内外地面处的节点：地面做法、散水、勒脚、墙身防潮层、踢脚和室内外窗台的做法等；（3）门窗的节点：窗台做法、门窗过梁等；（4）屋顶檐口处的节点：屋顶板、梁与墙的连接，屋面做法、顶棚做法、挑檐或女儿墙的做法等。
图文详解钢结构识图
图文详解钢结构识图建筑体系：1.门式钢架体系：1.1基本构件图：1.2说明：力学原理：门式钢架结构以柱、梁组成的横向刚架为主受力结构，钢架为平面受力体系。
为保证纵向稳定，设置柱间支撑和屋面支撑。
刚架：钢架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。
支撑、系杆：钢性支撑采用热轧型钢制作，一般为角钢。
柔性支撑为圆钢。
系杆为受压圆钢管，与支撑组成受力封闭体系。
屋面檩条、墙梁：一般为C型钢、Z型钢。
承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。
1.3门式钢架的基本形式：a.典型门式钢架b.带吊车的门式钢架c.带局部二层的门式钢架1.4基本节点a.柱脚节点b.梁、柱节点局部二层节点参照多层框架体系。
1.5钢架衍生形式吊车和局部二层可在衍生形式刚架中布置。
山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了90度。
2.多层框架体系2.1框架图示2.2说明力学模型：a.纯刚接框架：纵横两个方向均采用刚接的框架。
b.刚接-支撑框架：横向采用钢接，纵向采用铰接，并在纵向设置支撑，以传递水平力。
c.支撑式框架：纵横向均采用铰接，两向均设置支撑传递水平力。
d.有时为保证足够的刚度，在钢接框架中亦设置支撑。
框架柱：框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。
所有上部结构的力都通过框架柱传递给基础。
框架梁：框架梁一般采用H型截面。
楼盖和屋盖上的力通过框架梁传递给框架柱。
支撑：支撑采用一般采用热轧型钢制作，其功能是传递层间水平力和保证结构的刚度。
2.3基本节点a.柱脚节点：柱脚节点同门式钢架体系。
b.柱、梁节点：支撑、系杆：1.图示：2.说明支撑分为柔性支撑和刚性支撑两种。
柔性支撑由圆钢制作，安装时必须张紧，主要用于门式刚架结构。
刚性支撑由型钢制作，用于多层框架、吊车梁下段支撑等刚度要求高的结构中。
系杆和支撑联合作用，形成封闭的受力体系。
在支撑端头有刚性构件和传递压力的情况下，不需设置系杆。
钢结构图纸基本识图
钢结构图纸基本识图1．绪论；2．制图基本知识；3．投影基本知识；4．投影基本原理；5．投影变换；6．平面建筑形体的投影；7．曲面建筑形体的投影；8．建筑形体的表达方法；9．轴测投影；10．建筑施工图；11．结构施工图；12．正投影中的阴影；13．透视投影；14．展开投影；15．给水排水工程；16．AutoCAD绘图基础。
二：《土木建筑制图》建筑安装工程预决算的编审工作，其基础除了应该了解，熟悉至精通建筑（房屋）的结构构件，组成和部位，相互间的关系和作用。
重要的一课是识图、读图。
工程识图是专业性很强的一门学问。
——什么图可以作为预算的依据？——哪些图可以计算出一件构造的工程量？——从哪些图纸上可以计算出什么材料的实际耗用量？——有了工程量数据怎么来计算它的价值？——工程造价的依据有那些？今天开始的课程将逐步获得答案。
1.1建筑识图与工程量计算（P151）一、建筑识图1、基本概念国家规定，一个工程项目应经过：（1）规划和初步设计阶段；（2）审查后扩大初步设计；（3）审查后施工图设计、又称技术设计。
2、施工图作用：指导施工，技术依据；指导结算，支付进度款依据；指导决算，结算工程款依据。
一套完整的施工图应：A、首页图目：从建施01-、结施01-、水施01-、电施01-（又分强电、弱电、讯施01-）、电通01-。
标准图设计总说明，内容包括：工程设计依据（批文、资金来源、地勘资料等），建筑面积，造价。
设计标准（建筑标准、结构荷载等级、抗震要求，采暖通风要求，照明标准，防火等级等）。
施工要求（技术与材料）项目±0.000与总图绝对标高的相对关系，室内外用材、强度等级。
装修表门窗表B、建筑施工图（简称建施）1、表示建筑物内部布置，外部形状、装修、构造、施工要求等，包括：纵横墙布置、门、窗、楼群梯和公共设施（如洗手间、开水房等）。
2、总平，平、立、剖和各构造详图（包括墙身剖面、楼梯、门窗、厕所、浴室、走廊、阳台等构造和详细做法、尺寸）。
钢结构图纸识图技巧
钢结构图纸识图技巧
一、钢结构施工图基本内容
1、总体可分建筑施工图，结构施工图，设备施工图。
2、一套完整的图纸一般由：图纸目录，设施施工总说明，建筑施工图，结构施工图，设备施工图等组成。
二、钢结构施工图识图步骤
1、图纸目录
2、设计总说明
3、建筑总平面图，立面图，剖面图等
4、结构平面布置图，立面图，剖面图，节点详图等
三、看图方法与技巧
1、从左至右
2、从上至下
3、从大体至局部
4、建筑与结构相结合
四、图纸中的符号
1、标高符号：表示建筑物的地面或某一部位的高度。
在钢结构施工图中标高以m为单位。
2、剖面符号：表示从符号处剖开所能看到的截面形状。
3、索引符号：图样中某一局部需另见详图时，以索引符号引出。
索引符号用圆圈与数字表示。
4、引出线：多用于需分层次表达的图例。
五、投影（剖面）
六、三维模型
七、构件截面—H 型钢
八、构件截面—C/Z型钢。
钢结构施工图的识读
三、焊缝的种类及表示方法
三、焊缝的种类及表示方法
每条角焊缝的尺寸都包括 焊脚尺寸和焊缝长度两个 部分。
hf
焊缝厚度
hf 普通式
肢背焊缝长度
lw1
N
b
lw2
肢尖焊缝长度
肢背
肢尖
任务二 钢屋架施工图的组成及识读
钢屋架施工图是进行钢屋架施工的依据
读图原则： 先整体后局部 立面、平面、 侧面对照看 构件序号和材 料表对照看
任务二 钢屋架施工图的组成及识读
任务二 钢屋架施工图的组成及识读
图左边的数字为该钢屋架的 杆件长度
图右边的数字为该钢屋架 各杆件的内力，正值代表 拉任务二 钢屋架施工图的组成及识读
屋架正面图和
⑥
侧面图中用各
⑧
种符号将各杆
件的编号、肢
尖、肢背焊缝
厚度和长度表
二、型钢的种类及表示方法
任务一：钢结构的基本知识
二、型钢的种类及表示方法
任务一：钢结构的基本知识
三、焊缝的种类及表示方法
焊缝连接是现代钢结构中最主要的连接方式
任务一：钢结构的基本知识
三、焊缝的种类及表示方法
（a）对称接头
（b）T形接头
（c）角接接头
（d）搭接接头
三、焊缝的种类及表示方法
三、焊缝的种类及表示方法
示出来
⑩ ①
任务二 钢屋架施工图的组成及识读
材料表中将各杆件的型 号、长度、数量、自重 等各种信息列出，供施 工人员查阅。
任务二 钢屋架施工图的组成及识读
钢屋架施工图根据钢屋架的复杂程度，有不同数量的零 件详图，这些详图将各种零件的具体做法说明清楚。
钢屋架施工说明中将材 料型号、要求、连接材 料等各种图中无法直接 表达清楚的信息说明清 楚。
钢结构施工图识读
钢结构施工图识读一、引言随着现代建筑技术的不断发展，钢结构在建筑工程中的应用越来越广泛。
钢结构施工图是指导工程施工的重要技术文件，因此，正确理解和识读钢结构施工图对于保证工程质量、提高施工效率具有重要意义。
本文将介绍钢结构施工图的基本要素、识读方法和注意事项。
二、钢结构施工图基本要素1、图纸目录：列出图纸的名称、编号和页数，方便查找和阅读。
2、设计说明：对钢结构的设计要求、施工工艺、材料规格等进行详细说明。
3、平面图：显示钢结构的平面布置，包括钢柱、钢梁、支撑等构件的位置和尺寸。
4、立面图：显示钢结构的立面布置，包括各层钢柱、钢梁、支撑等构件的相对位置和尺寸。
5、剖面图：显示钢结构的内部结构，包括各层钢柱、钢梁、支撑等构件的连接方式和构造细节。
6、节点详图：显示钢结构的节点构造，包括钢柱与钢梁的连接节点、支撑与钢柱的连接节点等。
7、材料表：列出钢结构所需材料的规格、数量和使用部位，方便材料采购和施工管理。
8、施工工艺流程图：列出钢结构施工的工艺流程，包括钢构件的制作、运输、安装等环节。
三、钢结构施工图识读方法1、熟悉图纸目录：首先阅读图纸目录，了解图纸的组成和内容，为后续阅读做好准备。
2、仔细阅读设计说明：设计说明是钢结构施工的重要依据，要认真阅读并理解其中的要求和规定。
3、理解平面图：阅读平面图时，要重点钢柱、钢梁、支撑等主要构件的位置和尺寸，理解各构件之间的关系。
4、分析立面图：阅读立面图时，要重点各层钢柱、钢梁、支撑等构件的相对位置和尺寸，了解结构的垂直关系。
5、研究剖面图：阅读剖面图时，要重点钢结构的内部结构，了解各层钢柱、钢梁、支撑等构件的连接方式和构造细节。
6、详读节点详图：节点详图是钢结构施工的关键部分，要认真阅读并理解各节点的构造和连接方式。
7、掌握材料表：阅读材料表时，要了解所需材料的规格、数量和使用部位，为材料采购和施工管理提供依据。
8、理解施工工艺流程图：阅读施工工艺流程图时，要了解钢结构施工的工艺流程，包括钢构件的制作、运输、安装等环节。
钢结构图纸符号代表含义及识图常识
钢结构图纸符号代表含义及识图常识钢结构图纸在建筑设计和施工中起着关键的作用，它通过符号和标记的方式传达了丰富的信息，帮助工程师、施工人员以及其他相关人员理解和识别结构要素、构件以及其它重要细节。
本文将介绍钢结构图纸中常见的符号代表的含义，以及一些识图常识。
粗线代表轮廓在钢结构图纸中，粗线通常被用来勾勒出结构的轮廓。
根据标准规定，粗线常用于表示主要框架、柱子、梁和其他重要构件的位置。
它们帮助人们在一张图纸上快速识别建筑物的外形和主要结构组成。
箭头指示方向箭头在钢结构图纸中常被用来表示方向。
例如，箭头可以用于指示施工过程中的上下平移方向、装配方向以及其他重要操作顺序。
此外，在图纸中也会使用箭头标记出钢构件的顶部或底部，以帮助人们正确安装。
标记符号表明特定要求标记符号在图纸中用于表明特定要求或注意事项。
常见的标记符号包括等高线图、心形图、斜线图等。
这些标记符号的含义可通过钢结构图纸的符号说明表或图例来解读，确保工程师和施工人员能够正确理解和遵守设计要求。
标尺和尺寸标注图纸中的标尺和尺寸标注是非常重要的元素，它们提供了对结构和构件尺寸的准确描述。
标尺通常位于图纸的边缘，并用来测量和比较长度。
尺寸标注则用具体的数值来表示结构和构件的尺寸，如长度、宽度、高度等。
这些标注有助于施工人员根据设计要求来制作和安装钢结构。
施工符号指导施工工艺施工符号在钢结构图纸中被广泛使用，用于指导施工工艺和步骤。
例如，施工符号可以表示焊接、螺栓连接、切割、锤击等操作。
这些符号为施工提供了具体指导，确保工程师和施工人员按照正确的工艺进行操作和组装。
材料标识和编号为了便于管理和追踪材料，在钢结构图纸中常会使用标识和编号。
材料标识通常是字母和数字的组合，用于标记和分类不同种类的钢材。
在图纸中使用材料标识可以帮助人们准确识别和选择所需的构件。
此外，材料编号也用于标记图纸上的构件，方便查找和对应。
总结钢结构图纸符号代表的含义包括轮廓、方向、要求、尺寸、工艺以及材料标识和编号等。
钢结构识图是怎么看？
钢结构识图是怎么看？发一套钢结构识图的学习资料，一起学习下吧。
钢结构施工图识读：工程量计算方法及规则：金属结构工程(一)钢屋架、钢网架(1)按设计图示尺寸以钢材重量计算，不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。
(2)不规则或多边形钢板，以其外接规则矩形面积计算。
(3)钢网架应区分球形结点、钢板结点等连接形式。
(4)计量单位为t。
(二)钢托架，钢桁架(1)按设计图示尺寸以钢材重量计算。
不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。
(2)不规则或多边形钢板，以其外接矩形面积计算。
(3)计量单位为t。
(三)钢柱、钢梁(1)按设计图示尺寸以钢材重量计算。
不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。
不规则或多边形钢板，以其外接矩形面积计算。
具体包括实腹柱、空腹柱、钢管柱、钢梁及钢吊车梁等。
计量单位为t。
(2)依附在钢柱上的牛腿等并入钢柱工程量内。
(3)钢管柱上的节点板、加强环、内衬管、牛腿等并入钢管柱工程量内。
(4)设计规定设置钢制动梁、钢制动桁架、车挡时，其工程量应并入钢吊车梁内。
(四)压型钢板楼板，墙板压型钢板楼板：按设计图示尺寸以铺设水平投影面积计算，柱、垛以及0．3m2以内孔洞面积不扣除。
计量单位为m2。
压型钢板墙板：按设计图示尺寸以铺挂面积计算。
0．3m2以内孔洞面积不扣除，包角、包边、窗台泛水等面积不另计算。
计量单位为m2。
压型钢板楼板浇筑钢筋混凝土，混凝土和钢筋按混凝土及钢筋混凝土中的有关规定计算。
(五)钢构件钢构件一般计算规则如下：(1)按设计图示尺寸以钢材重量计算。
如钢支撑、钢檩条、钢天窗架、钢墙架(包括柱、梁和连接杆件)、钢平台、钢走道、钢栏杆、钢漏斗、钢支架、零星钢构件等。
不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。
(2)不规则或多边形钢板，以其外接矩形面积计算。
计量单位为t。
(六)金属网按设计图示尺寸以面积计算，包括制作、运输、安装、油漆等。
施工工艺：9张图看懂钢结构图
施工工艺：9张图看懂钢结构图对于工地上施工员来说，钢结构施工是很常见的工程。
要想做好钢结构工程，熟练识读钢结构施工图是必不可少的。
下面先来了解下一些基本概念：钢结构由型钢连接而成的结构物，例如：钢梁、钢屋架、钢塔架、钢脚手架等。
钢结构图用来表示钢结构的图样。
型钢型钢是由钢厂按照标准规格轧制而成的钢材，其断面形状如尺寸是定型的，例如：角钢、工字钢、槽钢等。
结构施工图看图步骤第一，对于首看结构施工图的人可以买一本11G图集，看一下图集中的各种标注方法说明。
同时找一本施工手册查一查钢筋代号。
或者在看结构施工图时备查。
第二，把建筑施工图中的标准层平面图找出来，看一看建筑平面布局。
第三，看结构施工图中的标准层梁配筋图。
看结施时要对照看一看对应的建筑平面图。
基本上是墙下就有梁，房间分隔处下就有梁。
第四，梁是分框架梁、梁、联系梁的，因此要留意其区别，梁的腰筋有时是要抗扭的，也应特别注意。
梁筋标注一般采用的是原位标注，很容易看懂。
第五，看完标准层梁配筋图后，看墙柱标准层位置图。
注意有些连系梁的配筋是标注在墙柱布置图上的。
并将柱布置图与梁图结合看。
完成这几步后，基本上能清楚标准层的结构了。
在看柱位置图时，可以同时看一看柱子配筋。
第六，看标准层板配筋图。
第七，将梁、柱、板配筋图中的说明看一年，包括图左上的文字说明和施工图中的各种详图(大样图)代码。
结合标识位置看。
第八，结合楼梯看标准层的楼梯配筋和与梁、墙、柱的结合。
第九，回过头去看桩基施工图、承台、地梁图。
第十，看非标准层的结构施工图和地下室的结构施工图。
第十一，看屋面结构施工图。
第十二，看水池、坡道、屋顶楼梯间、电梯间等的结构施工图。
第十三，看结构施工图总说明，了解各种施工要点。
第十四，如有审图意见和图纸会审、设计变更之类，将其对照施工图看，并注写在结构施工图上。
第十五，对照不同楼层的结构施工图找出不同之处。
第十六，将结构施工图带上施工现场，对照看。
第十七，看结构施工图时注意不时翻看建筑的各层平面图。
（整理）怎样看懂钢结构图纸
（整理）怎样看懂钢结构图纸钢结构图纸基本识图1．绪论；2．制图基本知识；3．投影基本知识；4．投影基本原理；5．投影变换；6．平面建筑形体的投影；7．曲面建筑形体的投影；8．建筑形体的表达方法；9．轴测投影；10．建筑施工图；11．结构施工图；12．正投影中的阴影；13．透视投影；14．展开投影；15．给水排水工程；16．AutoCAD绘图基础。
二：《土木建筑制图》建筑安装工程预决算的编审工作，其基础除了应该了解，熟悉至精通建筑（房屋）的结构构件，组成和部位，相互间的关系和作用。
重要的一课是识图、读图。
工程识图是专业性很强的一门学问。
——什么图可以作为预算的依据？——哪些图可以计算出一件构造的工程量？——从哪些图纸上可以计算出什么材料的实际耗用量？——有了工程量数据怎么来计算它的价值？——工程造价的依据有那些？今天开始的课程将逐步获得答案。
1.1建筑识图与工程量计算（P151）一、建筑识图1、基本概念国家规定，一个工程项目应经过：（1）规划和初步设计阶段；（2）审查后扩大初步设计；（3）审查后施工图设计、又称技术设计。
2、施工图作用：指导施工，技术依据；指导结算，支付进度款依据；指导决算，结算工程款依据。
一套完整的施工图应：A、首页图目：从建施01-、结施01-、水施01-、电施01-（又分强电、弱电、讯施01-）、电通01-。
标准图设计总说明，内容包括：工程设计依据（批文、资金来源、地勘资料等），建筑面积，造价。
设计标准（建筑标准、结构荷载等级、抗震要求，采暖通风要求，照明标准，防火等级等）。
施工要求（技术与材料）项目±0.000与总图绝对标高的相对关系，室内外用材、强度等级。
装修表门窗表B、建筑施工图（简称建施）1、表示建筑物内部布置，外部形状、装修、构造、施工要求等，包括：纵横墙布置、门、窗、楼群梯和公共设施（如洗手间、开水房等）。
2、总平，平、立、剖和各构造详图（包括墙身剖面、楼梯、门窗、厕所、浴室、走廊、阳台等构造和详细做法、尺寸）。
学看钢结构图纸的最快方法
学看钢结构图纸的最快方法学看钢结构图纸的最快方法如下：1、建筑图：先看底层平面图，要是开间比较大，大厅大开间房间比较多，就是属于底框结构或框架结构。
2、看房屋类型，要是公共服务建筑，比如超市，商场等就是框架居多，要是住宅就看层数或是否有电梯，要是多于七八层，十有八九就是框架。
3、继续看标准层平面图，要是上面和下面都是大开间，就是框架结构，要是上面变小开间房间，而且层数不高，很可能就是底框结构。
4、结构说明，最直接的判断结构类型，结构说明可以表达很清楚是什么结构。
在结构说明中，还可以看混凝土标号，要是比较高比如C30，C40就是框架结构了。
5、基础图，如果是大面积条形基础，而且图纸上涂黑的柱标的GZ比较多，就是砖混（不过也有框架结构使用条形基础，主要用于上部荷载相当大而且土质差的情况，但造价高，不是很多），如果是独立柱基，片筏基础等就是框架，如果是桩基础，可能砖混可能框架。
6、还是基础图，看柱子截面大小，如果宽高截面大于350mm的柱子居多，归于底框或框架，GZ居多，归于砖混。
7、看结构布置图，如果是平法，直接看梁的标号是KL，如果是就是框架，如果不是就看梁所占比例多少，如果有墙位置都是设置梁，就是框架了，或更简单就看梁的截面，和配钢筋大小了，都比较大，就是框架了。
要是过去的梁柱表法，就直接看梁表，如果看到的是多如牛毛的梁，或标的编号的是KL，或梁截面钢筋都比较大就是框架了。
同样还可以看柱子大小，如果改为GZ居多那么就是砖混或底框上面砖混结构了，如果标准层结构布置图的柱子依然截面大，就是框架了。
8、在结构图中，多看几块板，看板是压在标有KL或L上，还是压在直接画有虚线的墙上，如果很多的板是压在KL或L上就是框了，如果是多数压在墙上，就是砖混了。
9、结构图，看梁两头压的是墙还是柱子，要是墙就是砖混，要是柱子，看是GZ还是截面大的柱，GZ居多，砖混，要是截面350mm 居多，框架了。
我们暂时就总结这么多，文字来表达怎么看图是很累的。
