最新微喷、滴灌、喷灌典型设计
微喷灌规划设计实例
=56.7(mm)
由于干管ASW和干管AFL所需要的工作水头有差别,而且两条干管在A处平衡, 所以A点处提供的工作水头远远超过干管AFL的沿程水头损失,所以选用干管 AFL的管径D=50 mm,满足要求。
支9 支12 支13 支21
流量
9.24 6.0 16.38
14.52 13.14
9.6
7.86 11.40 4.74 14.46
合计 31.62
37.26
38.46
4 微灌系统管网水力计算 4.1 毛管水力计算 4.1.1 毛管水力计算参数
本工程采用全圆折射式微喷头,已知灌水器流态指数 X=0.5,微灌系统设计流量偏差qv=0.2,灌水器设计工作水 头hd=0.1 MPa,设计流量q=60 L/h。 4.1.2 灌水器设计允许工作水头偏差率
轮灌组
1
2
3
4
5
6
流量 (m3/h)
39.54
38.58
37.02
31.62
37.26
38.46
扬程(m) 36.66 37.08 32.85 32.64 26.60 30.55
从表2计算结果中可知,最大流量为第1轮灌组,最大扬程为第2轮灌组,因此满 足第1轮灌组的流量和第2轮灌组的压力,即可满足其他轮灌组的要求。 4.2.4 首部枢纽水泵电机选择
工作水头 (H支)
24.58 25.08 41.82 24.46 25.72 27.77 32.03 23.34 37.04 36.84 45.37
管段
QS AE EP AT AB BC AU AD AM HN NV

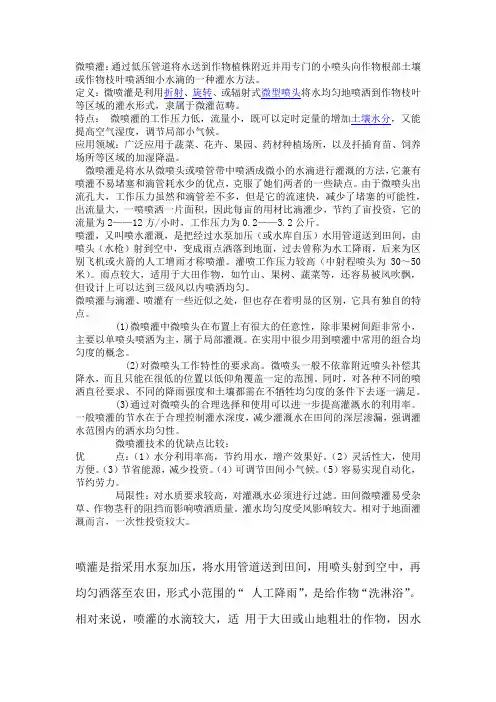

微喷灌与喷灌区别参考
微喷灌:通过低压管道将水送到作物植株附近并用专门的小喷头向作物根部土壤或作物枝叶喷洒细小水滴的一种灌水方法。
定义:微喷灌是利用折射、旋转、或辐射式微型喷头将水均匀地喷洒到作物枝叶等区域的灌水形式,隶属于微灌范畴。
特点:微喷灌的工作压力低,流量小,既可以定时定量的增加土壤水分,又能提高空气湿度,调节局部小气候。
应用领域:广泛应用于蔬菜、花卉、果园、药材种植场所,以及扦插育苗、饲养场所等区域的加湿降温。
微喷灌是将水从微喷头或喷管带中喷洒成微小的水滴进行灌溉的方法,它兼有喷灌不易堵塞和滴管耗水少的优点,克服了她们两者的一些缺点。
由于微喷头出流孔大,工作压力虽然和滴管差不多,但是它的流速快,减少了堵塞的可能性,出流量大,一喷喷洒一片面积,因此每亩的用材比滴灌少,节约了亩投资,它的流量为2——12方/小时,工作压力为0.2——3.2公斤。
喷灌,又叫喷水灌溉,是把经过水泵加压(或水库自压)水用管道送到田间,由喷头(水枪)射到空中,变成雨点洒落到地面,过去曾称为水工降雨,后来为区别飞机或火箭的人工增雨才称喷灌。
灌喷工作压力较高(中射程喷头为30~50米)。
雨点较大,适用于大田作物,如竹山、果树、蔬菜等,还容易被风吹飘,但设计上可以达到三级风以内喷洒均匀。
微喷灌与滴灌、喷灌有一些近似之处,但也存在着明显的区别,它具有独自的特点。
(1)微喷灌中微喷头在布置上有很大的任意性,除非果树间距非常小,主要以单喷头喷洒为主,属于局部灌溉。
在实用中很少用到喷灌中常用的组合均匀度的概念。
(2)对微喷头工作特性的要求高。
微喷头一般不依靠附近喷头补偿其降水,而且只能在很低的位置以低仰角覆盖一定的范围。
同时,对各种不同的喷洒直径要求、不同的降雨强度和土壤都需在不牺牲均匀度的条件下去逐一满足。
(3)通过对微喷头的合理选择和使用可以进一步提高灌溉水的利用率。
一般喷灌的节水在于合理控制灌水深度,减少灌溉水在田间的深层渗漏,强调灌水范围内的洒水均匀性。
蔬菜、花卉微喷灌工程设计
花卉(蔬菜)微喷灌工程设计设计干管用dn125PE管,支管用dn63PE管,接喷头毛管用dn40PE管,喷头间距6*6m,工作水压15m,毛管间距6m.一、基本情况1、项目区种植面积200亩(郁金香),采用喷灌方式;灌区灌溉水源为水库。
现灌区顶部建有一口200m³高位水池,。
灌区再从水池接干管到灌区,再分4根分干管,18条支管对灌区分片灌溉,沿支管每6m设一条毛管,设计喷头布置采用圆形喷洒正方形布置,取喷头间距为6.0m。
设计该灌区支管布置间距60-100m,每条毛管长30-80m。
1#分干管片区毛管采DN32(PE1001.6MPa)管、2-4#分干管片区毛管采DN40(PE1001.6MPa)管。
在主干管设置人工施肥机(含施肥和过滤),并新建施肥控制室。
二、确定参数、计算用水定额、周期该灌区土壤为黄褐色粉砂质壤土,土层厚度大于2米,透水性一般,保水性中等,容重1.36g/cm 3,田间持水量22%(重量比),土壤含水率上下限分别为田间持水率的95%和70%,允许喷灌强度9.6mm/d ,土壤呈中性,PH 值6.8左右。
由管道自流引水到调节池自压供水(其布置详见总体平面布置图),调节池的水面高程比灌区作物地面高程高,实行自压微喷灌,不需动力设备。
2)露天喷灌最大灌水定额、灌水周期: ①最大灌水定额按下式计算灌水定额采用《微灌工程技术规范SL103-95》规定,灌水定额按下列公式计算:m=0.1γzp (θmax-θmin )/η m ——设计灌水定额,mm ;γ——土壤密度,灌区为砂壤土,取1.36g/cm 3; z ——计划湿润土层深度,取0.4m ; P ——计划土壤湿润比,60%;θmax 、θmin ——适宜土壤含水率上下限(占土重的百分数),分别为θmax=20.9%、θmin=15.4%;η——灌溉水利用系数,取0.85。
表1 喷灌设计灌水定额计算表②灌水周期:灌水周期按下式计算:式中:E ——作物日最大耗水强度,3mm/d ;T ——设计灌水周期(日);(天)98.585.0312.21m =⨯==ηE T经计算设计灌水周期取5d。

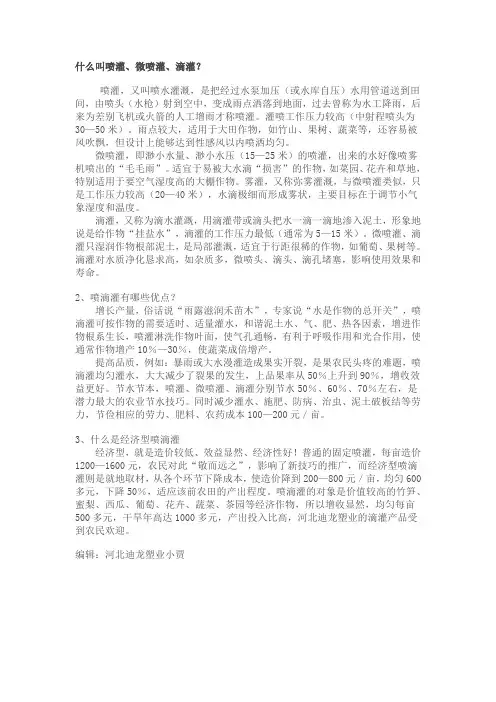

滴灌、微喷、滴灌带、微喷带
什么叫喷灌、微喷灌、滴灌?喷灌,又叫喷水灌溉,是把经过水泵加压(或水库自压)水用管道送到田间,由喷头(水枪)射到空中,变成雨点洒落到地面,过去曾称为水工降雨,后来为差别飞机或火箭的人工增雨才称喷灌。
灌喷工作压力较高(中射程喷头为30—50米)。
雨点较大,适用于大田作物,如竹山、果树、蔬菜等,还容易被风吹飘,但设计上能够达到性感风以内喷洒均匀。
微喷灌,即渺小水量、渺小水压(15—25米)的喷灌,出来的水好像喷雾机喷出的“毛毛雨”。
适宜于易被大水滴“损害”的作物,如菜园、花卉和草地,特别适用于要空气湿度高的大棚作物。
雾灌,又称弥雾灌溉,与微喷灌类似,只是工作压力较高(20—40米),水滴极细而形成雾状,主要目标在于调节小气象湿度和温度。
滴灌,又称为滴水灌溉,用滴灌带或滴头把水一滴一滴地渗入泥土,形象地说是给作物“挂盐水”,滴灌的工作压力最低(通常为5—15米)。
微喷灌、滴灌只湿润作物根部泥土,是局部灌溉,适宜于行距很稀的作物,如葡萄、果树等。
滴灌对水质净化恳求高,如杂质多,微喷头、滴头、滴孔堵塞,影响使用效果和寿命。
2、喷滴灌有哪些优点?增长产量,俗话说“雨露滋润禾苗木”,专家说“水是作物的总开关”,喷滴灌可按作物的需要适时、适量灌水,和谐泥土水、气、肥、热各因素,增进作物根系生长,喷灌淋洗作物叶面,使气孔通畅,有利于呼吸作用和光合作用,使通常作物增产10%—30%,使蔬菜成倍增产。
提高品质,例如:暴雨或大水漫灌造成果实开裂,是果农民头疼的难题,喷滴灌均匀灌水,大大减少了裂果的发生,上品果率从50%上升到90%,增收效益更好。
节水节本,喷灌、微喷灌、滴灌分别节水50%、60%、70%左右,是潜力最大的农业节水技巧。
同时减少灌水、施肥、防病、治虫、泥土破板结等劳力,节俭相应的劳力、肥料、农药成本100—200元/亩。
3、什么是经济型喷滴灌经济型,就是造价较低、效益显然、经济性好!普通的固定喷灌,每亩造价1200—1600元,农民对此“敬而远之”,影响了新技巧的推广,而经济型喷滴灌则是就地取材,从各个环节下降成本,使造价降到200—800元/亩,均匀600多元,下降50%,适应该前农田的产出程度。
滴灌典型设计实例
滴灌典型设计实例滴灌是一种节水灌溉技术,通过利用滴头滴灌水滴,直接将水滴流入土壤,使水流能够直接被作物根系吸收。
滴灌技术具有高效、节水、节能、环保等优点,因此在农业生产中得到了广泛应用。
以下是一个滴灌典型设计实例。
设计需求:设计一个滴灌系统,用于灌溉一片蔬菜大棚。
大棚面积为1000平方米,栽培的蔬菜需要每天提供50mm的灌溉水量。
大棚的水源为一个集水池。
设计要求:1.确保整个蔬菜大棚内的土壤湿度保持在合适的水分范围内。
2.确保灌溉系统的水泵能够满足每天提供50mm的灌溉水量。
3.设计合适的滴灌系统布局和滴头数量,以确保每个作物都能够得到适量的水分。
设计步骤:1.确定滴灌管和滴头布局:根据大棚面积和作物的栽培情况,决定滴灌管和滴头的布局。
一般情况下,滴灌管的间距为1.5米,滴头间距为0.5米,以确保每个作物都能够得到充分的灌溉水量。
根据布局确定滴灌管的长度和滴头的数量。
2.计算滴灌水泵的扬程:根据灌溉面积和灌溉水量计算出滴灌水泵的扬程。
扬程计算公式为:扬程=灌溉面积*灌溉水量*水的密度/泵的效率。
根据公式计算出所需的扬程。
3.选择合适的滴灌管和滴头:根据灌溉系统的扬程要求,选择合适的滴灌管和滴头。
滴灌管的直径和滴头的型号应能够满足扬程要求,并且确保水流的均匀稳定。
4.确定滴灌管的长度和滴头的数量:根据大棚的面积和滴头的布局确定滴灌管的长度和滴头的数量。
滴灌管的总长度应能够覆盖整个大棚的面积,而滴头的数量应能够确保每个作物都能够得到适量的水分。
5.安装滴灌系统:根据滴灌管和滴头的布局,安装滴灌系统。
将滴头连接至滴灌管的相应位置,并利用支架将滴灌管固定在大棚内。
6.测试滴灌系统:安装完成后,对滴灌系统进行测试。
打开水源,观察水是否能够从滴头均匀地滴入土壤,并检查是否存在漏水或堵塞问题。
7.定期维护滴灌系统:滴灌系统在使用过程中需要进行定期维护。
清洗滴头和滴灌管,检查滴头的工作状态,并及时修复漏水或堵塞问题,以保证滴灌系统的正常运行。
节水灌溉方式大集锦!7种方式大比拼
节水灌溉方式大集锦!7种方式大比拼中国现有常用节水灌溉方法包括渠道防渗、喷灌、微喷灌、渗灌和滴灌等,均为人为控制灌溉时机和灌水量,属于“被动式”灌溉模式。
以色列滴灌技术被公认为目前效果最好的节水灌溉技术,中国自上世纪70年代末引进以来,取得了长足发展。
但是滴灌灌水器为了实现更小流量的灌水以及长距离铺设,就必须不断地减小流道尺寸,由此带来了流道易堵塞及制造难的问题。
一、渠道防渗渠道输水是目前我国农田灌溉的主要输水方式。
传统的土渠输水渠系水利用系数一般为0.4-0.5,差的仅0.3左右,也就是说,大部分水都渗漏和蒸发损失掉了。
渠道渗漏是农田灌溉用水损失的主要方面。
采用渠道防渗技术后,一般可使渠系水利用系数提高到0.6-0.85,比原来的土渠提高50%-70%。
渠道防渗还具有输水快、有利于农业生产抢季节、节省土地等优点,是当前我国节水灌溉的主要措施之一。
根据所使用的材料,渠道防渗可分为:①三合土护面防渗;②砌石(卵石、块石、片石)防渗;③混凝土防渗;④塑料薄膜防渗(内衬薄膜后再用土料、混凝土或石料护面)等。
二、管道输水管道输水是利用管道将水直接送到田间灌溉,以减少水在明渠输送过程中的渗漏和蒸发损失。
发达国家的灌溉输水已大量采用管道。
目前我国北方井灌区的管道输水推广应用也较快。
常用的管材有混凝土管、塑料硬(软)管及金属管等。
管道输水与渠道输水相比,具有输水迅速、节水、省地、增产等优点,其效益为:水的利用系数可提高到0.95;节电20%-30%;省地2%-3%;增产幅度10%。
目前,如采用低压塑料管道输水,不计水源工程建设投资(以下同),亩投资为100元-150元。
在有条件的地方应结合实际积极发展管道输水。
但是,管道输水仅仅减少了输水过程中的水量损失,而要真正做到高效用水,还应配套喷、滴灌等田间节水措施。
目前尚无力配套喷、滴灌设备的地方,对管道布设及管材承压能力等应考虑今后发展喷、滴灌的要求,以避免造成浪费。
微喷设计
喷头流量/每棵树占地面积=35/10.5=3.33(mm/h) ③实际灌水强度: 喷头流量/每棵树的灌溉面积=35/7.35=4.76(mm/h) 上述结果为平均灌水强度,最大灌水强度会更大. 4、系统布置
(1)管网布置 ①毛管与滴头的布置:果树基本沿等高线方向种植, 因此毛管布置采用单行布置,即一行树布置一条毛管,毛管 长度为 60 米,每株树安一个喷头。因微喷头的湿润面积为 10.17 平方米;树的株距为 3 米,行距为 3.5 米,故微喷头 工作时土壤湿润比 P=1×1.82×3.14/3.5×3=96.89% ,大于 设计湿润比 70%,满足要求。毛管选用直径 D=16mm,每条毛 管上 20 个出水口,20 个微喷头。 ②主干管布置:主干管从首部枢纽引出沿山脊梁方向 布置,长 45 米;干管垂直于主干管,平行于等高线布置,总 长 240 米;垂直于分干管沿山脊梁方向布置干管,共 3 根, 干管的间距为 120 米;支管平行于主干管布置, 9 台地设一 个控制阀门。 ③控制、调节和保护设备的布置:在系统的首部安装闸 阀、水表、压力表、排气阀、过滤器等。在各干、支管进口 年安装控制阀门在系统的最高处安装进排气阀,在系统的最 尾端安装排污阀。
5
2)毛管长度的确定 ①毛管的水力计算: 由于影响均匀度的因素很多,为保证达到设计均匀度 85%的要求,以 Cu=95%相应的微喷头流量偏差率为 20%,微 喷头的流态指数 X=0.5,微喷头的额定工作水头 10 米进行 计算,计算允许微喷头工作水头变差率: he=1/x×vs.{1+0.12×(1-x)/x×vs.} =1/0.5×0.2×{1+0.12×(1-0.5)/0.5×0.2} =0.41 支毛管压力水头偏差按 0.45/0.55 分配,则 △H 支=0.45hv×had=0.45×0.41×10=1.8m △H 毛=0.55hv×had=0.55×0.41×10=2.3m ②允许最大毛管喷头数 Nm 按下式计算,取局部水头损 失系统 K=1.1 Nm=(5.533d4.75hd×He/K×S×qd1.75)0.3636+0.52=25.73 取 Nm=25 毛管最大允许长度 Lm: Lm=(Nm-1)×S+1.5=73.5m 根据本区具体情况,将系统分为 3 个轮灌组,每组三条 支管,每轮灌组面积约 2 公顷。为了操作管理方便,具体划 分如下:
滴灌带与微喷头结合灌水技术
滴灌带与微喷头结合灌水技术在农业生产中,不仅要满足土壤湿度条件,又要满足作物叶面、空气湿度及温度,养分等条件要求时,采用单一的滴灌带(管)灌溉或微喷头灌溉,很难满足作物对水分及养料的要求,因此,常常需要同时采用两种或两种以上的灌溉方式,又称作结合灌水技术。
目前,常用的结合灌水方法主要有:滴灌带结合微喷头灌溉、滴灌管滴灌结合喷灌、微喷灌结合小管出流灌溉等。
下面河北润田节水设备有限公司工程技术人员为您介绍常用的结合灌水法。
滴灌带结合微喷头灌溉方法为了满足作物正常生长要求,通常可用滴灌带灌溉系统向作物根部土壤提供经过施肥罐溶解,网式过滤器过滤的水肥溶液,同时还通过微喷头向作物叶面喷洒水肥溶液。
其中,滴灌系统主要由滴灌控制系统(包括闸阀,逆止阀),施肥系统(施肥罐,施肥阀,压差式文丘里施肥器),过滤系统(网式过滤器,叠片式过滤器,砂石过滤器,离心网式过滤器,砂石+网式过滤器),滴灌输水管网(PE薄壁软管,PE滴灌管材,PE承插管件,PE锁紧管件),滴灌灌水器(侧翼迷宫式滴灌带,内镶贴片式滴灌带,内镶圆柱式滴灌管,压力补偿式滴头,紊流器)5大部分组成。
而微喷灌系统只是在灌水器的选择上与滴灌系统有所不同,微喷灌系统灌水器主要有:微喷带,十字雾化微喷头,双侧轮微喷头,折射雾化微喷头,大转轮微喷头。
滴灌带结合微喷头灌水法的特点:滴灌带结合微喷头灌溉由于采用了两套灌溉系统,在满足作物对土壤水分要求的同时,又能及时、准确地调节保护地环境的湿度和环境温度。
因此,该方法具有节水、节能、节省劳力、喷药和施肥自动化等优点。
同时,微喷头喷洒水肥还可适时调节环境温度和作物叶面温度,并对作物进行叶面施肥。
但是,该方法造价较高,所以适用于经济价值较高的花卉生产,苗圃育苗,蔬菜种植,果树灌溉等对水分与肥料,空气湿度与温度要求较高的情况下应用。
滴灌带与微喷头结合灌水技术在保证不同作物的需水要求的同时,还可以对空气温度湿度,作物养分进行调节,在温室大棚经济作物中应用尤为广泛。
《滴灌系统典型设计》课件
水压不足
检查水泵运行状态和水 管是否堵塞,确保水压
稳定。
电气故障
检查电源和电机是否正 常工作,及时维修或更
换损坏的电气部件。
05
滴灌系统未来发展趋势
技术创新与进步
智能控制技术
利用物联网、传感器和大数据技术,实现滴灌系 统的智能化控制,提高灌溉精度和效率。
新型滴灌设备
研发更高效、耐用、低成本的滴灌设备,如压力 补偿式滴头、多层过滤器等。
案例二:农业大棚滴灌系统设计总结词高效灌溉、提高产量
VS
详细描述
针对农业大棚设计的滴灌系统,采用压力 调节装置和可拆卸的滴头,能够实现均匀 、缓慢的灌溉,提高水的利用率,同时促 进植物生长,提高农作物产量。
案例三:园林景观滴灌系统设计
总结词
美化环境、节能环保
详细描述
为园林景观设计的滴灌系统,不仅考虑灌溉效果,还注重与景观的协调性。采用隐藏式 滴头和可调节的出水口,既保证了植物的水分需求,又美化了环境,同时节能环保。
施工图绘制
完成详细设计后,绘制施工图纸。
安装与调试
按照施工图纸进行安装,并进行系 统调试。
设计要素与参数
灌溉面积
确定滴灌系统的灌溉面积,根据实际 需求进行设计。
水源条件
了解水源的位置、水量、水质等信息 ,以便选择合适的水泵和过滤设备。
设计要素与参数
• 土壤类型:了解土壤的渗透性、保水性等特性, 以便选择合适的滴头和灌溉制度。
滴灌系统的历史与发展
历史
滴灌技术的起源可追溯到古代以色列,而现代滴灌技术的发明则是在20世纪60 年代的美国。随着技术的不断发展和完善,滴灌已成为当今世界广泛应用的节 水灌溉技术之一。
发展
某地区水库全套施工图纸
农田水利灌溉渠系工程设计及运用
农田水利灌溉渠系工程设计及运用摘要:科学技术的快速发展推动我国各行业发展迅速,使得我国快速进入现代化发展阶段。
我国自古便是农业大国,在我国社会经济发展中农业经济占有重要位置。
在农业经济发展中,农田水利灌溉工程起到至关重要作用。
从水利灌溉渠系工程运行管理现状中能发现较多问题,当前要注重拟定针对性解决对策,优化工程管理成效。
关键词:农田水利;灌溉渠系;工程设计及运用引言我国农业建设的快速发展离不开国家经济的支持和政策的扶持,才有今天的局面和规模。
农田水利灌溉渠系工程的建设,是我国农业发展中不可或缺的重要内容,能够为作物生长提供必要的水分,保障农民的切身利益。
传统灌溉方式呈现出一定的弊端性与局限性,难以适应现代化农业的发展特点,因此应该对灌溉渠系工程进行优化设计,为农田灌溉提供保障,促进我国农业经济的可持续发展。
1农田水利灌溉渠系工程设计的原则1.协调性原则,首先,应该遵循协调性原则。
在设计过程中应该明确当地的经济发展现状,确保工程项目能够满足当地的旱洪涝整治工作要求,以总体性设计要求为依据,实现对原有灌溉区域的改造。
在改造中应该合理利用原有灌溉渠系系统,降低工程建设成本,实现对原有问题的优化处理。
加强对设计方案的优化,满足农田水利的构造设计要求。
设计人员应该加强对当地实际情况的调查与分析,明确新建灌溉区域的面积与范围,增强工程设计方案的实效性。
2.经济性原则,其次,应该遵循经济性原则。
明确农田水利灌溉渠系工程的成本投入,防止过于追求技术性而忽视了经济性,使其创造良好的经济效益,促进农村经济的稳定发展。
尤其是在原材料的采购当中,应该加强对市场价格及其影响因素的分析,做好对比工作,协调好技术性要素和经济性要素之间的关系,防止出现严重的资金浪费问题。
2农田水利灌溉渠系工程设计与运用要点2.1科学化管理在农田节水灌溉过程中,科学化管理是一项重点工作内容。
管理人员需要对其他地区的先进经验进行积极的借鉴,并结合专家意见建立完善的管理模式。
果树浇水用滴灌好还是微喷好果园微喷和滴灌的好处
适用于需要精细管 理、高品质产出的 果园。
适用于地形复杂、 水资源短缺的山区 、丘陵地带。
04
果园微喷和滴灌的实际应 用案例
果园滴灌的实际应用案例
案例一
某苹果园采用滴灌技术进行灌溉,通过精准控制水量和灌溉时间,有效提高了苹 果的产量和品质,同时降低了用水量和成本。
果树浇水用滴灌好还是微喷 好果园微喷和滴灌的好处
2023-11-07
目 录
• 果树浇水方法的比较 • 滴灌系统的特点与优势 • 微喷系统的特点与优势 • 果园微喷和滴灌的实际应用案例
01
果树浇水方法的比较
滴灌与微喷的定义和区别
滴灌
是一种节水灌溉技术,通过将灌溉水以滴状形式缓慢地、均匀地湿润作物根 系附近的土壤,使作物生长在湿润的土壤环境中,从而提高水肥利用效率。
提高产量:微喷能够增加作物的叶 面积和光合作用效率,提高作物产 量和质量。
选择浇水方法的依据
作物类型
不同作物对水分的需求量和方式不同,需要根据作物的生长特性 和需水规律选择合适的灌溉方式。
气候条件
气候条件如降雨量、蒸发量、气温等都会影响灌溉方式的选择, 需要根据当地的气候条件选择合适的灌统适用于各种地形和气候条 件,无论是在平原还是在山区,都 能够有效地进行灌溉。
维护简单
滴灌系统的组成部件相对简单,维 护起来较为方便。
滴灌系统的优势
提高产量
通过精确的灌溉,能够保证植物生长所需 的水分和养分,从而提高产量。
节省人工
滴灌系统可以实现自动化灌溉,从而节省 人工成本。
减少病虫害
案例二
某柑橘园采用滴灌技术,通过将肥料和农药直接输送到植物根部,有效提高了肥 料的吸收率和农药的防治效果,减少了环境污染。
喷灌与微喷灌的类别与建议
喷灌与微喷灌的类别与建议一、喷灌系统分类喷灌系统一般包括水源,田间渠道工程的水利设施、水泵、动力机、输水管路及喷头等机具设备。
根据管道式喷灌系统各组成部分可移动的程度,分成固定式、移动式和半固定式三种。
1.固定式喷灌系统固定式喷灌系统除喷头外,所有各组成部分都是固定不动的,动力机和水泵构成固定的抽水站。
干管和支管埋在地下,竖管伸出地面。
喷头固定或轮流安装在竖管上使用。
(项目区建议使用这种方式)固定喷灌系统的设备固定在一个地块使用,所以每亩投资较高,而且需要大量管材,固定在田间的竖管对机械耕作有一定的妨碍。
但使用时操作方便,生产效率高,运行成本较低,便于实现自动化控制,工程占地少,且易于保证喷灌质量,结合施肥和农药的喷洒也较方便。
尤其适用灌水频繁,经济价值较高的蔬菜和经济作物区。
优点:使用方便,劳动生产率高,省劳力,运行成本低,占地少,喷灌质量好。
缺点:需要的管材多,投资大。
适用范围:多用于灌水频繁,经济价值高的蔬菜、果园、经济作物或园林工程中。
2.移动式喷灌系统移动喷灌系统在田间仅布置供水点,而整套喷灌设备可以移动,可在不同地块的供水点抽水作定点喷洒。
这样就节省了投资,提高了设备利用率。
比较适合我国农村当前的需要。
但沟渠占地大,管理所需的劳力多。
优点:设备利用率较高,管材用量少,投资小。
缺点:设备拆装和搬运工作量大,维修量大,搬移时还会损坏作物,劳动轻度相对较大3.半固定式喷灌系统半固定式喷灌系统的动力机,水泵和干管是固定的,而喷头和支管是可以移动的,在一个位置喷洒完毕,既可移到下一位置。
由于支管和喷头可移动,因而减小了其数量,从而降低了系统投资。
半固定管道式喷灌系统近年来发展比较快。
优点:占地较少、喷灌质量好、运行成本低,管材用量少,设备利用率较高,缺点:操作不方便,移管时易损坏作物。
适用范围:特别适用于大面积喷灌工程建设。
行走式喷灌系统可以分为中心支轴式喷灌机、平移式喷灌机、绞盘式喷灌机、滚移式喷灌机等等。
干旱、半干旱地区喷灌、微灌、滴灌技术
干旱、半干旱地区喷灌、微灌、滴灌技术
喷灌、微灌(包括微喷、滴灌等)是节水增产的灌水技术,特别适宜在干旱、半干旱地区采用。
它们的共同特点是利用压力管道输水配水,由灌水器(喷头、微喷头、滴头、微灌带等)把水送到田间。
不同之处是:喷灌是利用喷头把灌溉水喷向空中,再以雨滴的形式散落到田间;滴灌则是通过滴头以水滴或细小水流的形式把灌溉水送到作物根部附近土地;微喷灌则介于两者之间,把灌溉水喷到作物根部附近,再以细小雨滴的形式落下。
喷、微笑灌具有以下特点:(1)输水损失少,土渠的渠系水利用系数仅40~50%,耐喷、微灌几乎达到100%;(2)田间水利用率高达到85%以上,可保证适时适量灌溉,减少肥料流失,而地面灌溉的田间水利用率一般不足70%。
喷、微灌具有明显的增产作用,一般可增产20%以上,喷灌、微喷灌对于干热风和冻害还有一定的抗御作用。
喷灌工程由水源工程、输水管路和灌水器等组成,为防止水中杂质堵塞微灌灌水器和适时适量给作物补充养分,微灌工程还必需安装过滤器和施肥装置。
微灌是一种局部灌溉技术(在灌溉时、水不湿润全部土地),多用于果树等疏植作物、宽行作物和温室大棚等的灌溉,而喷灌更适大田作物的灌溉。
——文章来源网络,仅供个人学习参考。
滴灌工程设计-中国节水灌溉网
35~45
40~50
33
设计灌水周期
Tmax
=
mmax Ia
T
T ≤ max
34
设计灌水定额
md = T ⋅ Ia
m' = md
η
md —设计净灌水定额,mm;
m'—设计毛灌水定额,mm。
35
一次灌水延续时间
t = m'SeSl qd
t —一次灌水延续时间,h;
S— e
灌水器间距,m;
S —毛管间距,m; l
滴灌玉米
普通种植的玉米
10
一、滴灌系统组成
微灌系统组成示意图
11
二、主要设计参数
1. 灌溉设计保证率 2. 微灌设计湿润比 3. 设计耗水强度与供水强度 4. 灌水均匀度控制 5. 系统日最大运行时数 6. 微灌灌溉制度设计
12
1、灌溉设计保证率
不低于85% 灌溉保证率与水文气象、作物、经济效益等
蔬菜(保护地) 2~4 ―― 暖季型草 ―― 3~5
注:1 干旱地区宜取上限值; 2 对于在灌溉季节敞开棚膜的保护地,应按露地选取设计
耗水强度值
24
4、灌水器设计允许流量偏差
灌水小区均匀度的控制
25
4、灌水器设计允许流量偏差
qv
=
qmax − qmin qa
≤ 20%
∆H支
qv
=
qmax − qmin qa
60
给水栓
61
62
63
出水口管径 (90-63mm)
钢卡
给水栓
球阀
地面软管
短节
活套法兰 竖管
地埋管
地埋三通
简述微灌系统的几种形式
简述微灌系统的几种形式发布时间:2013-10-09 11:35:06 来源:互联网作者:佚名根据灌水器的不同,一般可将微灌系统分为微喷灌、滴灌、涌泉灌和渗灌4种形式。
本文就其各个形式作简单介绍。
1、微喷灌微喷灌是通过低压管道将有压水流输送到田间,再通过直接安装在毛管上或与毛管连接的微喷头或微喷带将灌溉水喷洒在土壤表面的一种灌溉方式。
灌水时水流以较大的流速由微喷头喷出,在空气阻力的作用下粉碎成细小的水滴降落在地面或作物叶面,其雾化程度比喷灌要大,流量比喷灌小,比滴灌大,介于滴灌与喷灌之间。
我国应用微喷灌的历史较短,主要灌溉对象是果树、蔬菜、花卉和草坪,在温室育苗及木耳、蘑菇等菌类种植中也适合采用为喷灌技术。
实践表明,微喷灌技术在经济作物特别是果树灌溉中,具有其他灌溉方式不具备的优点,综合效益显著,其雾化程度高,灌水速率小的特点,在菌类种植中非常适用。
2、滴灌滴灌就是滴水灌溉技术,它是将具有一定压力的水,由滴灌管道系统输送到毛管,然后通过安装在毛管上的滴头、孔口或滴灌带等灌水器,将水以水滴的方式均匀而缓慢地滴入土壤,以满足作物生长需要的灌溉技术,它是一种局部灌水技术。
由于滴头流量小,水分缓慢渗入土壤,因而在滴灌条件下,除紧靠滴头下面的土壤水分处于饱和状态以外,其他部位均处于非饱和状态,若灌水时间控制得好,基本没有下渗损失,而且滴灌时土壤表面湿润面积小,有效减少了蒸发损失,节水效果非常明显。
可采用滴灌进行灌溉的作物种类很多,如葡萄、桃、梨、板栗等果树经济作物,番茄、黄瓜等垄作蔬菜,在盆栽花卉、苗圃等场合也有很好的应用前景,另外粮食作物如玉米、马铃薯已开始大规模应用滴灌,烟草、芦笋等条播或垄作作物均可使用滴灌系统。
滴灌技术发展到现在,已不仅仅是一种高效灌水技术,它与其他施肥、覆膜等农技措施相结合,已成为一种现代化的综合栽培技术。
3、涌泉灌溉涌泉灌溉是通过安装在毛管上的涌水器形成的小股水流,以涌泉方式湿润作物附近土壤的一种灌溉形式,也称为小管出流灌溉。
蔬菜微喷带膜下滴灌简易水肥一体化技术
蔬菜微喷带膜下滴灌简易水肥一体化技术作者:陈鑫陈绍祥来源:《长江蔬菜·技术版》2017年第09期膜下滴灌水肥一体化技术是将滴灌技术与地膜覆盖栽培技术结合起来,充分利用滴灌施肥的省工、节水、节肥优势,配合地膜覆盖的增温、保墒、除草等特点,从而达到节水、节肥、省工、高效的目的。
但蔬菜生产水肥一体化程度不高,主要原因是引进以色列等传统滴灌技术对水源、水质要求严格,首部建设与运行成本高,大面积生产推广困难,目前仅在科研单位或示范园区小面积应用。
大部分农场主、农户种植蔬菜时为减少追肥用工,重底肥轻追肥,采用沟灌抗旱,造成肥料和水资源不同程度的浪费。
湖南新泰和绿色农业集团建新蔬菜基地大规模采用微喷带膜下滴灌技术,在辣椒等果蔬栽培中起到了很好的效果。
1 铺设方法基地水源为鱼池加深扩建的贮水池,由自动调压水泵将水通过地埋硬管输送至田头,每20 m左右一个水头(阀门),每个水头覆盖面积2 001~2 668 m2。
每10个水头上方连接2个文丘里施肥器。
田间操作时采用25 mm两孔微喷带铺设于畦面中间,孔朝上,覆盖1.2丝(1丝=0.01 mm)黑色地膜,每畦长50~60 m,中间位置利用φ25×50的四通连接50 mm主管,每14畦作为一个独立的单元,第7~8畦中间主管通过三通延伸至田头水头处。
农户只需将肥料提前用水溶解于桶内,灌溉施肥时通过调节阀门即可完成。
2 适用范围此技术适用范围广,既可用于多次采收的茄子、辣椒、番茄、黄瓜、西瓜、豆角等果蔬,也适用于秋季大白菜、甘蓝等长季节蔬菜,无论是小规模园区,还是大规模基地,只要有稳定清洁的水源,就可采用微喷带膜下滴灌水肥一体化技术,田间管道的铺设与上述方法相同,选用压力配套的水泵(依据条件的差异选择电泵、柴油或汽油泵),施肥时将文丘里施肥器小细管接入泵的输水管,采用虹吸法将桶中的肥料吸出,通过水流将肥料送到作物根部完成施肥。
3 技术优势此技术的优势一是对水源的要求较低,不会因水中细微杂质而造成微喷带的堵塞,从而极大减少常规滴灌供水系统首部(三级过滤)建设的成本与工期,可就地取水,仅需一层40目网栅隔离过滤;二是肥料选择性广,可选择水溶性较好的复合肥,不需要购买专用的冲施肥,节约肥料成本(价格低50%以上);三是操作简单,省时省工,农户可根据田地的墒情,通过阀门控制施水量,降低劳动强度,提高生产效率,经试验一般正常水压下每667 m2地施肥浇水仅需12~15 min,较沟灌节约管理用工80%,浇水施肥速度极大提高;四是经济效益高,减少用水量50%以上,减少追肥用量30%以上;五是生产投入低,667 m2材料成本为:25 mm 微喷带450 m(90元),50 mm软管(主管)40 m(80元),2寸(1寸=3.3 cm)等径三通1个(2元),φ25×50四通9个(18元),合计约200元。
常见的灌溉方式有,灌溉方式最省水的是
常见的灌溉方式有,灌溉方式最省水的是常见的灌溉方式有滴灌、喷灌、微喷、畦灌和漫灌等。
其中滴灌是按照作物需水要求,通过管道系统与安装在毛管上的灌水器,从而把水分和养分输送给作物根部。
喷灌是用水泵和管道系统或者利用自然水源的落差,把具有一定压力的水喷到空中,然后散成小水滴或者形成弥雾降落到植物上和地面上。
一、常见的灌溉方式有1、滴灌(1)滴灌是利用塑料管道将水通过直径约10毫米毛管上的孔口或滴头送到作物根部进行局部灌溉。
(2)滴灌较喷灌具有更高的节水增产效果,同时结合施肥,这样可以提高肥效一倍以上。
可以适用于果树、蔬菜、经济作物以及温室大棚灌溉,在干旱缺水的地方也可以用于大田作物灌溉。
(3)滴灌是按照作物需水要求,通过管道系统与安装在毛管上的灌水器,从而把作物需要的水分和养分一滴一滴,均匀而又缓慢地滴入作物根部土壤中的灌水方法。
2、喷灌(1)喷灌是借助水泵和管道系统或利用自然水源的落差,把具有一定压力的水喷到空中,然后散成小水滴或者形成弥雾降落到植物上和地面上的灌溉方式。
(2)喷灌利用机械和动力设备,喷灌设备由进水管、抽水机、输水管、喷头等部分组成,可以是固定式、半固定式或移动式的。
这种方法具有节省水量、不破坏土壤结构、调节地面气候且不受地形限制等优点。
(3)喷灌可以控制喷水量和均匀性,从而避免产生地面径流和深层渗漏损失,这样提高了水的利用率,一般比漫灌节省水30%-50%,这样就节省了动力,降低灌水成本。
(4)喷灌便于实现机械化、自动化,可以大量的节省劳动力。
喷灌取消了田间的输水沟渠,这样不仅有利于机械作业,而且还减少了田间劳动。
喷灌还可以结合施入化肥和农药,这样还可以减少劳动量。
(5)在采用喷灌的时候不需要田间的灌水沟渠和畦埂,这样比地面灌溉更能充分利用耕地,提高土地利用率,一般可以增加7%-10%的耕种面积。
(6)喷灌可以严格的控制土壤中的水分,使土壤湿度维持在作物生长适宜的范围。
而且在喷灌的时候可以冲掉植物茎叶上尘土,这样有利于植物呼吸和光合作用。
微喷灌溉技术详解
微喷灌溉技术详解微喷灌溉是灌溉中经常用到的一种灌溉方式,它的特点是结合了滴灌与喷灌两种灌水方式,从而逐渐形成的一种新型节水灌溉技术。
微喷灌溉系统有两种形式,一种是固定式,一种是移动式。
常见四种微喷头是射流式、离心式、缝隙式和折射式。
(一)微喷灌溉的特点微喷灌溉是灌溉中经常用到的一种灌溉方式,它的特点是结合了滴灌与喷灌两种灌水方式,从而逐渐形成的一种新型节水灌溉技术,微喷灌是通过低压管道系统将水流以较大的流速喷出,进而用较小的流量将水喷洒到土壤表面,水流喷出后在空气阻力的作用下分解成无数个小水滴落在土壤和作物表面上。
微喷灌溉的出口流速大于滴灌,更有效的防止滴水器的堵塞,给日后的维护降低成本。
微喷灌溉还有一项优势,可以将可溶于水的化肥随着灌溉水直接喷洒到土壤表面或作物表面,从而可以提高作物的成长,大大提高化肥的使用率,减少化肥使用量。
微喷灌溉可以对作物开展其他灌溉方式难以保障的作用,他可以保障作物对温度和湿度的要求,可以保护蔬菜、全光谱育苗及木耳等作物对温度的要求,可以保障温室育苗、花卉栽培对湿度的要求,还可以通过微喷灌溉技术实现清洗作物页面灰尘的成效。
(二)微喷灌溉的组成微喷灌溉系统有两种形式,一种是固定式,一种是移动式。
固定式微喷灌溉系统的水源、水泵、动力机械、各级管道和微喷头均固定不动,管道采用地埋式的方法。
固定式的特点主要是管理方便,设备使用期限长等。
移动式微喷灌溉系统是一种配套式小型微喷灌溉系统,它的机组、管道均可移动,其特点体积小、重量轻、使用灵活、设备利用率高等,最重要的是它的成本会大大降低,更便于综合利用。
和固定式相比较,其使用寿命较短、设备运输费用较高。
(三)微喷头的选择微喷头是微喷灌溉系统中的主要部件,它直接关系到整个喷洒系统中的效果,按现有微喷头的构造和工作原理分为四种微喷头,射流式、离心式、缝隙式和折射式。
我们现在最常用的微喷头主要有射流式和折射式两种,折射式又称为固定式微喷头,只因为折射式没有旋转部件而得名。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
微喷、滴灌、喷灌典型设计2.2杂果树滴灌典型设计根据项目区分布,项目区共完成杂果滴灌面积2053.3亩,由10眼机井控制,各井呈独立灌溉系统。
现以现以官村JJ26#机井为例,设计单井控制面积约214亩,典型设计如下:(1)工作制度的确定 ①设计参数的选择计划湿润层深度 h=60cm 适宜含水量上限 βmax=85%θ田 适宜含水量下限 βmin=65%θ田 田间持水量(重量比)θ田=24% 灌溉水利用系数 η=0.90 作物日耗水强度 Ep=4.0mm/d 土壤容重 γ=1.4g/cm 3 湿润比 P=0.6 2)设计灌水定额m=1000γh θ田(βmax-βmin)P/ η=1000×1.4×0.6×24%×(85%-65%)×0.6/0.90 =26.88(mm )=17.92(m 3/亩) 3)设计灌水周期T=η⋅Ep m=0.49.088.26⨯=6.04(d)取6天。
为了减少系统流量,降低工程投资,本系统采用轮灌工作制度。
(2)系统的规划布置①系统的规划本系统技术方案采用水泵经过加压出流后,由UPVC干管、分干管输水,毛管选用Φ16PE-2升-0.33m滴灌管道。
过滤选用120目4″组合式过滤器,施肥选用100L施肥灌。
②管网布置管网中管道总体为树状管网,按照垂直向原则布置。
a.毛管布置按照每行果树布置1条毛管,灌水器间距为0.33m间距,其额定压力为0.1-0.15Mpa,流量为2L/h。
毛管布置平行于等高线的果树行方向。
b.干、支管布置干管按照从水源位置开始平行于等高线方向,分干管按照垂直于干管方向,即垂直于果树行的方向布置,毛管与支管垂直。
按照区域地形条件,共布置分干管3条,支管9条,单个控制区控制面积为23.77亩。
c. 控制、调节和保护设备布置在干管的进口和每条分干管进口处各设置闸阀一个,以调节干、分干管的水量和压力;为了防止供水时造成气堵,放水时造成真空,在干管上端需安装进、排气阀。
为了保证管道在工作压力范围以内,设计中管道耐压能力按照符合规范规定的设计工作压力,同时满足承受静水压力要求,工作压力(即动水压力)按照技术设计要求完成。
(3)系统工作制度的确定系统采用轮灌工作制度,系统每天工作18小时,每个轮管组工作时间:t=0.23333.0488.26⨯⨯=••q S S m l e=17.9(h )即每个轮管组工作时间为17.9小时。
(4)毛管水力计算 ①支、毛管进口流量推算 a. 毛管流量计算按照设计和区域情况,通过计算,毛管铺设长度控制在120m 以内,区域设计按照214亩铺设长度计算,毛管设计流量为:Qm=118.5×3×2=711(L/h ) b.支管进口流量Qz=30×711(L/h )=21.0m 3/h c.每组开启的支管数量N=2163=3(条)亦即水源设计流量是63m 3/h ,每个轮灌组控制区面积为63亩左右。
d.管径确定按照上述参数,管径选择如下: 毛管:d ≥12.5Q =12.5711.0⨯=10.6mm选择Φ16PE滴灌管,耐压0.3MPa。
支管:d≥12.5Q=12.521⨯=57.28mm选择Φ63PE管,耐压0.4MPa。
干管:d≥12.5Q=12.563⨯=99.21mm选择Φ110PVC管,耐压0.6MPa。
(5)系统工作制度按照系统布置结果,按照每组开启三条支管,第一天同时开启支管一、支管四、支管起七;第二天同时开启支管二、支管五、支管八;第三天同时开启支管三、支管六、支管九。
(6)水力计算沿程水头损失按照:hf=94800FDQL•••77.477.1局部水头损失按照:hj=0.1 hf按照最不利原则,经过计算,水泵扬程Hp为:Hp= hf+ hj+Z+H+ΔZ+Δh首=5.32+0.53+85+10+1.6+7=109.45(m)式中:Hp为水泵扬程,m;h f为管道沿成水头损失,m;hj为管道局部水头损失,m;Z为机井动水位,m;H为滴灌管工作压力,m;ΔZ为地形落差,m;Δh首为首部损失,m。
选择水泵扬程为120m,对应水泵200QJ63-120/10。
(7)压力控制系统为了确保灌溉设备的正常使用,延长设备的使用寿命,并达到节水、节电、省工、实用的目的,首部安装变频控制器。
设计结果见表5。
表5 滴灌典型设计结果表2.3猕猴桃微喷灌典型设计微喷灌猕猴桃种植区,规划灌溉面积893.2亩,共启用区域机井9眼,现以蒋寨村18#为例,典型机井控制区233亩,典型设计如下:(1)灌水定额计算灌溉区域土壤为中壤土,其设计参数选择如下:土壤干容重:rd=1.40(g/㎝3);土壤田间持水率(重量):θ田=24%;计划湿润层深度:H=0.60(m)适宜土壤含水率上下限(占田间持水率)θmax、θmin:θmax=90%θ田=22.8%×85%=19.38%θmin=65%θ田=22.8%×70%=15.96%灌溉水利用率:η=90%;灌水定额:m=1000× rd×H(θmax -θmin)/η=1000×1.42×0.60(19.38%-15.96%)/90%=32.38(㎜)=36.0(m3/亩)(2)灌水器选择选用S-0066微喷头,工作参数如表6所示。
表6 微喷头工作参数表各级管道按照垂直向布置原则布置。
即区域内毛管平行于果树种植方向,支管垂直于毛管方向即垂直于行,干管垂直于支管方向。
其具体布置见管网布置图。
根据区域种植制度,毛管按照每两行猕猴桃铺设1条毛管,毛管间距为4m 。
根据上述布置原则和方法完成了系统布置,考虑到系统经济性,田间毛管选择布设长度为80m ~117.5m 。
干管及支管采用地埋固定管道,均选用0.6MPa 的硬聚氯乙烯塑料管(UPVC 管),毛管选用Φ25PE 管道,管道耐压能力为0.3MPa 。
管径选择原则是在满足设计流量和压力的前提下,使系统投入费用最小。
干管和分干管平直且无分水管道时每200m 设置一个伸缩节,在三通、弯头、闸阀等处设置镇墩,每条支管首部设置控制阀(选用电磁阀)和阀门井,在管网最低处设置排水阀和排水井,见典型设计图。
(4)灌水周期 设灌水周期为T ,则T=em 毛•η式中:T ——灌水周期,d ; m 毛——毛灌水定额,mm ; η——灌溉水利用率,90%;e ——用水关键期日蒸腾蒸发量,5.5mm/d 。
计算得出设计灌水周期为5天。
(5)一次灌水延续时间计算t=q S S Le ••毛m=503438.32⨯⨯=7.77(h)式中:t ——一次灌水延续时间,h ; m 毛——毛灌水定额,mm ; Se ——灌水器间距,3m ; Sl ——毛管间距,4m ; q ——灌水器流量,50/h 。
每组工作时间为8小时,每天开启2组。
(6)系统工作制度确定根据区域地形等资料,项目区共分10个轮灌组。
每组灌水时间为8小时,每日灌水两组,分5天灌完。
各个轮灌组工作设计如表7。
表7 轮灌组设计结果表(7)系统需要流量计算根据上述布置结果,系统设计流量推算如下:考虑到灌溉系统主要满足猕猴桃优质、高产和方便管理目标,灌溉系统首先必须满足用水关键期日蒸腾蒸发量要求,猕猴桃用水关键期通常为开花期及果实膨大期,按照开花期无降雨设计,猕猴桃日耗水强度为 5.5mm/d ,由于其它损失较小,灌溉水分利用效率按照90%计算,则需要系统流量为:Q 设T t m F ••≥=10005115.31667160⨯⨯⨯⨯=61.1(m 3/h )式中:Q 设——系统设计流量,m 3/h ; F ——区域总灌溉面积,m 2; m ——设计灌水定额,31.5mm ; t ——系统日工作时间,t/d ; T ——灌水周期,5d 。
根据上述计算结果,系统需要设计流量大于等于63.0 m 3/h 时,就可以满足灌溉要求。
(8)管网水力计算按照从最不利路径计算方法,根据设计流量和尽量满足一期用水需要,在联合供水条件下,考虑区域内灌水器均匀的要求,分别推算出管网上各个节点出的压力。
其中,主要包括管道中水流的沿程水头损失和局部水头损失的计算,首部损失按11m 计,管网水力计算结果见表8。
毛管允许最大铺设长度 Lm=NmS+S0 =16×6+2=98(m) 干支管采用hf=nmD Q L f • hj =0.1 hf式中:hf ——为沿程水头损失m hj ——局部水头损失m Q ——为管道水流流量(m 3/h ) D ——为管道内径mm L ——为管道长度 m ; m 、n ——为指数。
表8 管网水力计算结果表计算得出管网入口需要工作压力为30.7m。
(9)水泵扬程计算设水泵扬程为H泵,则H泵=Hin+H首损+H井=31.25+11.0+70=112.25m按照机井设计流量和设计扬程,选择水泵为结果200QJ63-120/10水泵工作参数如表9。
表9 水泵参数表典型设计成果见表10.表10 微喷灌工程典型设计成果表5.5.6固定式喷灌工程典型设计1)设计灌水定额和设计灌水周期的确定(1)系统设计参数根据固定式喷灌区的作物种植情况,确定系统设计参数如下:计划湿润层深度 h=60cm适宜含水量上限βmax=85%θ田适宜含水量下限βmin=65%θ田田间持水量(重量比)θ田=24%喷洒水利用系数η=0.85作物日耗水强度 Ep=4.5mm/d土壤容重γ=1.4g/cm3(2)设计灌水定额m=1000γhθ田(βmax-βmin)/ η=1000×1.4×0.6×24%×(85%-65%)/0.85=47.44(mm)=31.6(m3/亩)(3)设计灌水周期T=η⋅Ep M=5.485.044.47⨯=8.96(d)取8天。
2)单井控制面积的确定 A=QTt.η/m=6.3112863⨯⨯=191(亩) 3)管网系统设计 (1)喷头选择根据国内外喷头性能及该项目区的特点,喷头选用美国雨鸟公司金属摇壁式30PSH 型喷头,喷嘴直径为6×3mm ,双喷嘴全圆喷洒,工作压力0.3MPa 时流量为2.71m 3/h ,射程16.5m ,灌溉强度3.17mm/h 。
(2)管网布置管网以单井为一独立单元进行布置,输水干管尽量沿道路或田块边界布设,分干管垂直作物种植行向布设,支管平行作物种植行向布设。
(3)喷头组合间距确定采用全圆喷洒方式,喷头为矩形组合,项目区灌溉季节平均风速为3.2m/s ,主风向为西北风或西风。
根据规范,支管间距b=1.1×16.5=18.15m ,喷头间距a=1.05×16.5=17.3m 。
