AD590温度测试系统实验报告
集成温度传感器AD590
实验4 集成温度传感器AD590 数字温度计的设计与定标一、实验目的1 . 了解常用的集成温度传感器的基本原理和温度特性的测量方法;2 . 掌握数字温度计的设计和调试技巧.二、实验要求1 . 测量、绘出AD590样品的I-T关系图，求直线斜率;2 . 根据AD590的I-T关系设计一个0-100℃的数字温度计，并调试定标.三、实验仪器1. YJ-CGQ-I典型传感特性综合实验仪、2.数字温度计实验模板、3.AD590温度传感器、4.恒温加热器、5.大七芯-大七芯连接线、6.数字万用表、7.3.5mm连接线、8.1.5mm连接线、四、实验提示1.集成温度传感器将温敏晶体管与相应的辅助电路集成在同一芯片上，它能直接给出正比于绝对温度的理想线性输出，一般用于-50℃-- +150℃之间温度测量，温敏晶体管是利用管子的集电极电流恒定时，晶体管的基极——发射极电压与温度成线性关系.为克服温敏晶体管生产时V的离散性，均采用了特殊的差分电路.集成温度传感器有电压型和电流型二种，电b流输出型集成温度传感器，在一定温度下，它相当于一个恒流源.因此它具有不易受接触电阻、引线电阻、电压噪声的干扰.具有很好的线性特性.2．AD590的工作电源范围+4V-+30V，在终端使用一只取样电阻（一般为10K），即可实电流到电压的转换.测量精度比电压型的高，其灵敏度为1uA/K.3 . 如果AD590集成温度传感器的灵敏度不是严格的1.000uA/℃，而是略有差异，请考虑如何改变取样电阻的阻值，使数字式温度计的测量误差减小.4 . 如何实现绝对温标跟摄氏温标的转换.5. 参考电路五、问题研究在一定的电流模式下PN结的正向电压与温度之间具有较好的线性关系，因此就有温敏二极管，你若有兴趣可以利用开关二极管或其它温敏二极管在50℃-100℃之间作温度特性，然后与集成温度传感器相同区间的温度特性进行比较，看谁的线性度好，并阐明理由.六．实验内容与步骤1.1将加热恒温箱的电缆线与YJ-CGQ-I典型传感特性综合实验仪中的加热电缆座相连, 打开电源开关，顺时针调节“设定温度粗选”和“设定温度细选”钮，打开加热开关, 加热指示灯发亮（加热状态），同时观察恒温加热盘温度（控温表）的变化，当恒温加热盘温度即将达到所需温度（如50.0℃）时逆时针调节“设定温度粗选”和“设定温度细选”钮使指示灯闪烁或者变暗（恒温状态），仔细调节“设定温度细选”使C盘温度恒定在所需温度（如50.0℃）.将AD590插入恒温腔中，信号接入实验模板，短接b和R1,用数字万用表测出此温度时的b点对地的电压值.1.2重复以上步骤，设定温度为55℃、60℃、65℃、70℃、75℃、80℃、85℃、90℃、95℃、100℃，数字万用表测出此温度时的b点对地的电压值.1.3根据上述实验数据，绘出V-t、I-t关系图，求直线的斜率.1.4如在前三步的做图中，得知AD590传感器的灵敏度不是10mv/K.此时，将传感器电缆接入实验模板的输入端口，短接b和R2。
AD590集成温度传感器性能及应用研究实验报告
AD590集成温度传感器性能及应用研究摘要：本实验研究了AD590 的功能和特性, 分析了其工作原理, 对AD590的伏安特性和实际生产中的温度测量电路进行了讨论。
关键字：温度传感器AD590 伏安特性温度测量引言：随着传感器技术的飞速发展，各种各样的温度传感器被广泛的应用于教学、科研和工业生产中。
其中集成温度传感器AD590，因其线性好、精确度高和易于实现计算机在线测试与数据处理等优点，在常温条件下已占有越来越重要的位置。
实验中把AD590组成的数字温度计用于线胀系数的测量、导热系数的测量和热敏电阻特性研究等物理实验中进行温度测量，均取得了较好的效果。
为了更好地了解其性能，我们在本实验中进行AD590集成温度传感器性能及应用研究。
实验原理1、仪器AD590集成电路温度传感器是由多个参数相同的三极管和电阻组成。
该AD590为两端式集成电路温度传感器（如下图），它的管脚引出端有两个，序号1接电源正端U+（红色引线）。
序号2接电源负端U-(黑色引线)。
至于序号3连接外壳，它可以接地，有时也可以不用。
温度传感器是大学普通物理热学实验和电磁学实验中的一个基本仪器，本实验仪器为采用DS18B20单线数字温度传感器为测量元件的新一代恒温控制仪。
该集成温度传感器与同类其它仪器相比，有以下四个优点：（1）传感器体积小（2）控温精度高（3）无污染及噪声（无水银污染且不用继电器）（4）设定温度和测量温度均用数字显示。
本实验仪器可用于各种温度传感器的特性测量和各种材料的电阻与温度关系特性测量实验，也可用于物理化学实验做恒温仪。
主要技术参数：（1）恒温控制温度范围：室温－80o C （2）控制显示分辨精度：0.1o C（3）直流稳压电源量程：212V V-连续可调（4）数字电压表量程：20V（5）数字电压表分辨率：0.001V2、实验原理集成温度传感器将温敏晶体管与响应的辅助电路集成在同一块芯片上，能直接给出正比于绝对温度的理想的线性输出，一般用于55~150o oC C-±之间的温度测量。
AD590温度测试系统实验报告
AD590温度测试系统实验报告一实验感想与总结经过一个多月的实验，从开始的温度传感器到最后的接口总线，16单片机，TLC2543，串口等等的学习，完成了一个小的智能开换系统的了解，制作与测试。
同时也让我学到了不少知识及动手操作能力，第一次感觉自己在课间时间也学到了东西，也见识到了一些简单的器材，机械，这样的感觉真的特别好，我希望这样的实验可以多安排一些，能让我们好好学一番，在这里先谢谢老师啦，谢谢！1 具体的一些感想：（1)我是从原理图打印出来以后开始对这个实验了解的。
画原理图时不能为了快单纯的画线，要注意图中接口处的标注，每个接口的功能是不一样的，要提前认识原件的接口设置。
（2)假如不借用标准号直接Update生成pCB图时，画线要注意每根线的连接必须正确，否则将导致PCB图无法显示或整个设计的错误；另外，就是可以借助标准号直接生成。
（3)在设置原理图时，每个元器件的封装必须要有，否则就会和我们一样，在Update后元器件就没有，无法进行布线连接。
另外就是在对每个元器件画封装的时候，要注意管脚处的数字标号设置，应该完全按照器件结构去描述（我们在设置AD590封装设计时，标号用‘0’和‘1’显然在封装时就无法显示，导致AD590就只有一根连接线，无法完成正确的布线连接）（4)在Update后进行布线时，我看着视频学了一下，可当自己操作时，一点都不如意（开始的第一次安放元器件后，布线开始，有好多线要跳接，线看着还凌乱）。
又试着做了四五次之后才真正体会到“话真不是说说的，自己操作后才知道它的难啊”。
最后实验室回来，按照老师发的那个PCB布线图，自己再开始尝试，遇到一个新问题，布线时，那些GND，VCC,+5v线的连接用的是一些不规则图形布线，我还是无法触及。
（5)焊接电路板，自己完成了通孔的打眼，焊点的焊接。
（6)测试时，发现自己做的电路板没有电源显示的LED灯,当测试时不能醒目的了解电路是否供电；电路通过一个7805T输入9.25v电压输出5.11v使电路正常工作；部分器件的安放还是不太好，电路板整体看上去比较凌乱。
ad590实验报告
ad590实验报告AD590实验报告引言：AD590是一种温度传感器，广泛应用于各种温度测量和控制的领域。
本实验旨在通过对AD590的实际应用，探究其在温度测量中的性能和优势。
一、实验目的本实验的目的是通过AD590温度传感器的实际应用，了解其原理和特点，并验证其在温度测量中的准确性和稳定性。
二、实验材料和方法1. 实验材料：- AD590温度传感器- 电压源- 数字万用表- 温度控制装置- 温度计2. 实验方法：1）将AD590温度传感器连接到电压源和数字万用表上，确保电路连接正确。
2）将温度传感器放置在温度控制装置中，并设定不同的温度。
3）记录AD590传感器输出的电压值和对应的温度值。
4）使用温度计测量相应温度，以验证AD590的准确性。
5）重复实验多次，取平均值以提高实验结果的可靠性。
三、实验结果和分析经过多次实验，记录并整理了AD590传感器输出电压和对应的温度值。
实验结果显示，AD590传感器的输出电压与温度之间呈线性关系，且准确度较高。
在实验过程中，我们发现AD590传感器的输出电压随温度的变化而线性变化。
这意味着我们可以通过测量AD590的输出电压，准确地计算出相应的温度值。
这种线性关系使得AD590在温度测量中具有很高的准确性和可靠性。
此外，我们还发现AD590传感器对温度的变化非常敏感。
即使是微小的温度变化，也能被传感器准确地检测到。
这使得AD590在温度控制系统中具有很高的灵敏度，可以实现精确的温度调节。
四、实验总结通过本次实验，我们对AD590温度传感器有了更深入的了解。
AD590传感器在温度测量和控制中具有很高的准确性、稳定性和灵敏度。
其线性关系使得我们可以通过测量其输出电压来准确计算温度值，从而实现精确的温度控制。
然而，需要注意的是，在实际应用中，AD590传感器的精度受到环境因素的影响。
例如，电压源的稳定性、传感器与温度控制装置之间的连接等因素都会对测量结果产生一定的影响。
AD590温度测试实验

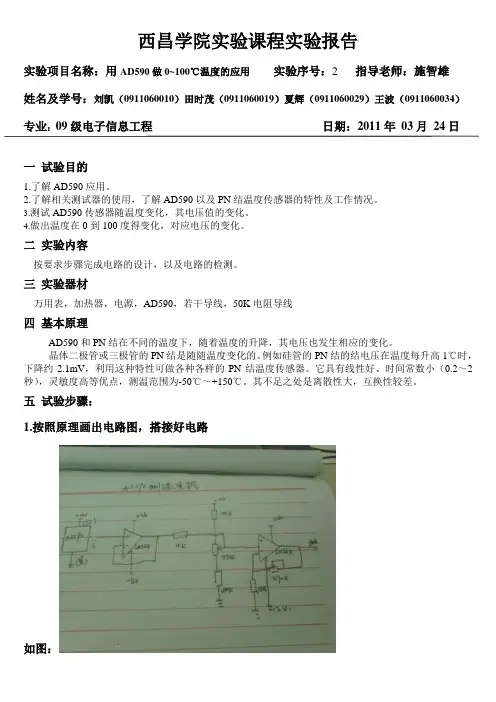

西昌学院实验课程实验报告
实验项目名称：用AD590做0~100℃温度的应用实验序号：2指导老师：施智雄
姓名及学号：刘凯（0911060010）田时茂（0911060019）夏辉（0911060029）王波（0911060034）专业：09级电子信息工程日期：2011年03月24日
一试验目的
1.了解AD590应用。
2.了解相关测试器的使用，了解AD590以及PN结温度传感器的特性及工作情况。
3.测试AD590传感器随温度变化，其电压值的变化。
4.做出温度在0到100度得变化，对应电压的变化。
二实验内容
按要求步骤完成电路的设计，以及电路的检测。
三实验器材
万用表，加热器，电源，AD590，若干导线，50K电阻导线
四基本原理
AD590和PN结在不同的温度下，随着温度的升降，其电压也发生相应的变化。
晶体二极管或三极管的PN结是随随温度变化的。
例如硅管的PN结的结电压在温度每升高1℃时，下降约2.1mV，利用这种特性可做各种各样的PN结温度传感器。
它具有线性好、时间常数小（0.2～2秒），灵敏度高等优点，测温范围为-50℃～+150℃。
其不足之处是离散性大，互换性较差。
五试验步骤：
1.按照原理画出电路图，搭接好电路
如图：
2.调节电路，进行数据的测试
3.电路如截图：
4.归纳整理数据
5.测量电路的稳定性与可靠性，并应用于实际。
集成温度传感器AD590测温实验
吉林大学
仪器科学与电气工程学院
本科生实验报告
实验项目:集成温度传感器AD590测温实验
实验学生:
学 号:
实验日期:
实验地点:
一、实验目的
了解集成温度传感器AD590工作原理及其性能和用法
二、实验所用仪器设备
加热器、AD590、可调直流稳压电源、-15V稳压电源、F/V表、主、副电源、水银温度计。
三、实验原理
AD590是电流输出型集成温度传感器,当温度为25℃时,其输出稳恒电流298.3uA/℃,随着温度的升高或降低以 1 uA/℃增减其输出电流,AD590最佳线性测温范围为-55℃-150℃,工作电压为4V-30V,精度高,性能稳定,价格低,寿命长,可实现长距离测量。
四、实验步骤
1、了解集成温度传感器AD590符号及管脚定义。
2、将F/V表切换开关置2V档,直流稳压电源切换开关至±6V,然后
开启主副电源,将差动放大器的输出端调零,再调W2旋钮是滑动端电压为273.2mv,然后关闭主副电源
3、按下图连接,开启主副电源,将AD590放到加热器上,在调整差
动放大器增益旋钮,使AD590在室温25℃时,F/V表显示为250mV
4、按上图连线,将-15V电源接入加热器,观察电压表读数变化规
律。
并将从室温起每变化3℃记录一次数据填入下表。
25 28 31 34 37 40 43 46
温度
(℃)
249 250 251 254 257 265 270 274 电压
(mV)
五、实验结果分析
误差主要来源于水银温度测量精度不够高,但不可忽略的是实验读数误差也是一个重要的因素,另外还应考虑放大器的失调电压、失调电流。
温度采集 实验报告
课程设计任务书题目基于AD590的温度测控系统设计系 (部) 信息科学与电气工程学院专业电气工程及其自动化班级电气092 学生姓名刘玉兴学号 0月日至月日共周指导教师(签字)系主任(签字)年月日摘要温度是工业生产和自动控制中最常见的工艺参数之一。
过去温度检测系统设计中,大多采用模拟技术进行设计,这样就不可避免地遇到诸如传感器外围电路复杂及抗干扰能力差等问题;而其中任何一环节处理不当,就会造成整个系统性能的下降。
随着半导体技术的高速发展,特别是大规模集成电路设计技术的发展, 数字化、微型化、集成化成为了传感器发展的主要方向。
以单片机为核心的控制系统．利用汇编语言程序设计实现整个系统的控制过程。
在软件方面，结合ADC0809并行8位A／D转换器的工作时序，给出80C51单片机与ADC0908并行A／D 转换器件的接口电路图，提出基于器件工作时序进行汇编程序设计的基本技巧。
本系统包括温度传感器，数据传输模块，温度显示模块和温度调节驱动电路，其中温度传感器为数字温度传感器AD590，包括了单总线数据输出电路部分。
文中对每个部分功能、实现过程作了详细介绍。
关键词：单片机、汇编语言、ADC0809、温度传感器AD590AbstractTemperature is the most common one of process parameters in automatic control and industrial production. In the traditional temperature measurement system design, often using simulation technology to design, and this will inevitably encounter error compensation, such as lead,complex outside circuit,poor anti-jamming and other issues, and part of a deal with them Improperly, could cause the entire system of the decline. With modern science and technology of semiconductor development, especially large-scale integrated circuit design technologies, digital, miniaturization, integration sensors are becoming an important direction of development.In the control systems with the core of SCM，assembly language programming is used to achieve the control of the whole system．Combining with the operation sequence of ADC0809，the interface circuit diagrams of 80C51 SCM and ADC0809 parallel A ／D conveger ale given．The basic skills of assembly language programming based on the operation se—quenee of the chip ale put forward．This system include temperature sensor and data transmission, the moduledisplays module and thermoregulation driven circuit from the sensors intofigures of the temperature sensors AD590, including a list of the data outputcircuit. The text of every part of the functions and procedure at present.Key word s：single-chip；assembly language；parallel A／D conversion； ADC0809；Temperature sensor AD590目录摘要......................................................... 错误!未定义书签。
ad590实验报告
ad590实验报告
AD590实验报告
AD590是一种温度传感器，广泛应用于工业控制和自动化系统中。
本实验旨在通过使用AD590温度传感器来测量温度，并验证其性能和准确度。
实验材料和方法：
1. 实验材料：AD590温度传感器、电压表、恒温水浴、温度计、电源供应器。
2. 实验步骤：
a. 将AD590传感器连接到电压表和电源供应器上；
b. 将AD590传感器放入恒温水浴中，通过调节水浴温度来模拟不同的温度环境；
c. 使用温度计来测量水浴中的实际温度，并与AD590传感器测得的温度进行对比。
实验结果：
在实验过程中，我们发现AD590传感器对温度的测量非常准确。
无论是在较低温度还是较高温度下，AD590传感器的测量结果与实际温度非常接近。
通过对比实验数据，我们发现AD590传感器的测量误差非常小，可以满足工业控制系统对温度测量的要求。
结论：
通过本次实验，我们验证了AD590温度传感器的性能和准确度。
AD590传感器可以稳定、准确地测量温度，并且在不同温度环境下都能表现出良好的测量稳定性。
因此，AD590传感器是一种可靠的温度传感器，适用于工业控制和自动化系统中对温度测量精度要求较高的场合。
总之，本次实验为我们提供了对AD590温度传感器的深入了解，验证了其在温度测量方面的可靠性和准确性，为工业控制和自动化系统的应用提供了有力支持。
AD590温度传感器的广泛应用将为工业生产和生活带来更多便利和安全。
ad590实验报告
1.仿真电路图：当i=273uA时（即为0度时）；输出为430pf,接近0v;(注意：下标处需为55%才对)
当i=373uA时；输出为1.99v（100°）,接近2v;
2.电路组成：
Ad590 跟随器2输出
基准电压
转换过程：实现电流转换成线性电压。
0度时（电流273uA）输出0v,
100度时（电流373uA ）输出2v;
3.计算公式：
3.1输入电压vi 的范围是2.73v~3.73v ：对应温度为0°~100°
*1;vi i R =
3737(1)()4848
ref R R R R vo vi v R R R R ++=+-++ 其中R3+R7=R4+R8=12.5千欧； 将vi=2.73，3.73带入vo 方程，解出ref v =5.46v; (因为仿真很难调出5.46v,取5.46±0.01)；
3.2平衡电阻(48)*(37)2 6.25k 4837R R R R R R R R R ++=
=Ω+++，所以取6.2k;但是这个6.2k 电阻的误差更大，所以取1.12124k （此处加一个100欧滑动变阻器调节）,才能尽可能减小误差；
4.误差分析：
经过反复调试；使误差在百分之0.5%；
相对误差=0.01/2=0.5%；（注：当0度时候，误差在0.43nf,无限接近于0，不计入误差，只考虑1.99v 的误差）。
集成温度传感器(AD590)温度特性实验
集成温度传感器(AD590)温度特性实验一、实验目的：了解常用的集成温度传感器基本原理、性能与应用。
二、基本原理：集成温度传器将温敏晶体管与相应的辅助电路集成在同一芯片上，它能直接给出正比于绝对温度的理想线性输出，一般用于－50℃～＋120℃之间温度测量。
集成温度传感器有电压型和电流型二种。
电流输出型集成温度传感器，在一定温度下，它相当于一个恒流源。
因此它具有不易受接触电阻、引线电阻、电压噪声的干扰。
具有很好的线性特性。
本实验采用的是AD590电流型集成温度传感器，其输出电流与绝对温度(T)成正比，它的灵敏度为1μA/K，所以只要串接一只取样电阻Ｒ(1k)即可实现电流1μA到电压1mV的转换组成最基本的绝对温度(T)测量电路(1mV/K)。
AD590工作电源为DC ＋4V～＋30V，它具有良好的互换性和线性。
如图34—1为AD590测温特性实验原理图：图34—1 集成温度传器AD590测温特性实验原理图绝对温度(T)是国际实用温标也称绝对温标，用符号T表示，单位是K(开尔文)。
开氏温度和摄氏温度的分度值相同，即温度间隔1K等于1℃。
绝对温度T与摄氏温度t的关系是：T=273.16+t≈273＋t ，显然，绝对零点即为摄氏零下273.16℃(t≈－273＋T ℃)。
三、需用器件与单元：主机箱中的智能调节器单元、电压表、转速调节0～24V电源、±2V～±10V（步进可调）直流稳压电源；温度源、P t100热电阻(温度源温度控制传感器)、集成温度传器AD590(温度特性实验传感器)；温度传感器实验模板。
四、实验步骤：1、测量室温值t0：将主机箱±2V～±10V（步进可调）直流稳压电源调节到±4V档，将电压表量程切换开关切到2V档。
按图34—2接线(不要用手抓捏AD590测温端)，集成温度传器AD590放在桌面上。
检查接线无误后合上主机箱电源开关。
记录电压表显示值V i =273.16+t0，得t0≈V i-273 。
集成温度传感器(ad590)温度特性实验
集成温度传感器(ad590)温度特性实验本实验主要是对集成温度传感器AD590的温度特性进行测试，AD590是一种温度传感器，它采用二极管结构，具有高稳定性、高精度、低漂移，并且温度范围广等优点，在很多具有温度传感要求的应用中有着广泛的应用。
实验器材：1. 集成温度传感器AD5902. 虚地电源±12V3. 电压表4. 华氏度温度计5. 温控混合水槽实验步骤：1. 连接AD590和虚地电源：首先将AD590和虚地电源连接起来，将AD590的引脚分别接到电源的正负电极上，并将AD590与电压表连接，用来显示输出电压的大小。
2. 测量AD590的零点电压当温度为0℃时，AD590的输出电压应该是1.2V左右，因为1.2V是AD590的0℃时的输出电压，此时用华氏度温度计测量温度，将温度计放到一个介质干涸，无温差的环境中，并等待温度计的指示稳定后，用电压表测量AD590的输出电压。
将温控混合水槽中水的温度控制在5℃~60℃之间，每隔5℃记录AD590的输出电压，并用华氏度温度计测量水温，得到AD590输出电压和华氏度温度的对应关系，最终就能得到AD590的灵敏度。
实验结果：1. 温度为0℃时，测得AD590的输出电压为1.23V左右。
2. 测得的结果表明，当温度为5℃的时候，AD590输出电压为1.43V，当温度为60℃的时候，AD590输出电压为5.90V，根据数据计算得到温度与输出电压的关系为：输出电压（V）= 10mV/℃ × (华氏度温度+ 55℉)通过本实验，我们可以得出以下结论：1. AD590温度传感器具有高稳定性和高精度，可以用来测量各种介质的温度。
2. AD590的温度范围广，可用于测量-55℃ ~ 150℃范围内的温度。
4. AD590可靠性高，使用寿命长，对环境的适应性强。
综上所述，集成温度传感器AD590具有广泛的应用前景，在医疗、气象、航空、军工、能源等领域都有着广泛的应用。
ad590集成电路温度传感器的特性测量及应用实验报告
ad590集成电路温度传感器的特性测量及应用实验报告ad590集成电路温度传感器的特性测量及应用实验报告实验1集成温度传感器AD590的温度特性的测量实验1 集成温度传感器AD590的温度特性的测量一、实验目的了解常用的集成温度传感器的基本原理和温度特性的测量方法. 二、实验要求测量、绘出AD590样品的U-T和I-T关系图，求直线斜率. 三、实验仪器四、实验原理集成温度传感器的定义;特点;分类AD590属于哪种类型，它的工作电压范围、测量的温度范围、输出电流的灵敏度等特点。
如何将AD590的电流信号转化为电压信号。
转换后的电压灵敏度是多少, 参考电路五、实验内容与步骤1.将AD590传感器插入恒温腔中，传感器电缆接入实验模板的输入端口，用导线将实验模板的工作电源(?12V)与YJ-WLT-I物理综合实验平台的(?12V)电源输出端相连，短接b和R1. 打开电源开关,用数字多用表20V档测量R1两端的电压.2.顺时针调节“温度粗选”和“温度细选”钮到底，打开加热开关, 加热指示灯发亮(加热状态)，同时观察恒温加热器温度(控温表)的变化，当恒温加热器温度即将达到所需温度(如50.0?)时逆时针调节“温度粗选”和“温度细选”钮使指示灯闪烁(恒温状态)，仔细调节“温度细选”使恒温加热器温度恒定在所需温度(如50.0?).用数字多用表测量出所选择温度时R1两端的电压.3.重复以上步骤，选择恒温加热器的温度为60.0?、65.0?、70.0?、75.0?、80.0?、85.0?、90.0?、95.0?、100.0?时，数字多用表测量出所选择温度时R1两端的电压及通过R1的电流.5.如做图中，得知AD590传感器的灵敏度不一定是10mv/K.此时，短接b和R2,调节Rw1改变Rw1和 R2的并联电阻值。
并用万用表量出电阻值。
使其灵敏度是10mv/K，再按照上面步骤进行操作。
六、实验心得1、写明测出的R1值为多少,若不符合10k?,如何处理,2、如何旋转调节按钮，会更容易得到设定的恒温值,3、在V-T曲线中，求出斜率是否为K=10mv/K?误差是多少,((k’-k)/k)*100%4、心得:实验中应该注意的问题，或者通过本次试验，学到了什么,4.根据上述实验数据，绘出V-t、I-t关系图，求直线的斜率。
集成温度特性实验报告
一、实验目的1. 熟悉集成温度传感器的基本原理和结构。
2. 掌握集成温度传感器的特性测试方法。
3. 研究集成温度传感器的线性度、灵敏度、响应时间等关键参数。
4. 分析集成温度传感器在实际应用中的优缺点。
二、实验原理集成温度传感器是一种将温度敏感元件与信号处理电路集成在同一芯片上的温度检测器件。
其基本原理是利用温度敏感元件（如热敏电阻、热电偶等）的温度变化引起电阻值或电动势的变化，通过信号处理电路将温度变化转换为电压或电流信号。
本实验所使用的集成温度传感器为国产AD590型电流型集成温度传感器。
其输出电流与温度呈线性关系，具有测量范围宽、线性度好、抗干扰能力强等优点。
三、实验仪器与设备1. AD590型电流型集成温度传感器2. 温度控制器3. 加热源4. 温度模块5. 数显单元6. 万用表7. 计算机8. 数据采集软件四、实验步骤1. 连接电路：将AD590型电流型集成温度传感器、温度控制器、加热源、温度模块、数显单元等设备按照电路图连接好。
2. 设置参数：打开温度控制器，设置所需测试的温度范围和测试点。
3. 采集数据：启动数据采集软件，记录不同温度下AD590型电流型集成温度传感器的输出电流值。
4. 数据分析：将采集到的数据导入计算机，进行线性度、灵敏度、响应时间等参数的计算和分析。
五、实验结果与分析1. 线性度分析：根据实验数据，绘制AD590型电流型集成温度传感器的输出电流与温度的线性关系图。
从图中可以看出，该传感器的线性度较好，满足实际应用需求。
2. 灵敏度分析：根据实验数据，计算AD590型电流型集成温度传感器的灵敏度。
灵敏度越高，说明传感器对温度变化的响应越敏感。
3. 响应时间分析：根据实验数据，分析AD590型电流型集成温度传感器的响应时间。
响应时间越短，说明传感器对温度变化的响应越快。
4. 实际应用分析：结合实验结果，分析AD590型电流型集成温度传感器在实际应用中的优缺点。
例如，该传感器具有测量范围宽、线性度好、抗干扰能力强等优点，但在高精度测量和恶劣环境下可能存在一定局限性。
AD590数字温度计报告
自动检测技术（课外报告）AD590数字温度计简介AD590数字温度计是美国模拟器件公司生产的单片集成两端感温电流源。
它的主要特性如下：流过器件的电流（mA）等于器件所处环境的热力学温度,AD590的测温范围为-55℃到+150℃。
AD590的电源电压范围为4V-30V。
电源电压可在4V-6V范围变化，电流变化1mA，相当于温度变化1K。
AD590可以承受44V正向电压和20V反向电压，因而器件反接也不会被损坏。
输出电阻为710MW。
精度高共有I、J、K、L、M五档，其中M档精度最高，在-55℃到+150℃范围内，非线性误差为±0.3℃。
AD590的输出电流I=（273+T）μA（T为摄氏温度），因此测量的电压V为（273+T）μA×10K=（2.73+T/100）V。
为了将电压测量出来又务须使输出电流I不分流出来，我们使用电压跟随器其输出电压V2等于输入电压V。
由于一般电源供应教多器件之后，电源是带杂波的，因此我们使用齐纳二极管作为稳压元件，再利用可变电阻分压，其输出电压V1需调整至2.73V接下来我们使用差动放大器其输出Vo为（100K/10K）×（V2-V1）=T/10，如果现在为摄氏28℃，输出电压为2.8V，输出电压接AD转换器，那么AD转换输出的数字量就和摄氏温度成线形比例关系。
AD590数字温度计工作原理AD590是电流型温度传感器，通过对电流的测量可得到所需要的温度值，直接输出与热力学温度成比例的电流信号,在输出端串联一个电阻则转换为电压信号。
除此之外,AD590 还具有测温不需要参考点、抗干扰能力强、互换性好等优点。
AD590的内部电路图如图1 所示,简化电路如图2 所示。
该传感器由多个晶体管和电阻组成其中晶体管制作在一个半导体单面基片上,因此它们的特性、损耗和发射极面积能够相互匹配。
整体分析图2 ,该电路可看作由两个镜象电流源构成。
其中,晶体管Q1 和Q2 组成上镜象电流源,Q3 和Q4 组成下镜象电流源。
实验十 AD590温度传感器特性实验
实验十 AD590温度传感器特性实验【实验目的】1、了解AD590温度传感器的基本原理和温度特性的测量方法；2、 测量AD590温度传感器输出电压与温度的特性曲线；【实验仪器】电磁学综合实验平台、 AD590温度传感器、加热井、温度传感器特性实验模板【实验原理】1．电流型集成温度传感器AD590是一种电流型集成电路温度传感器。
其输出电流大小与温度成正比。
它的线性度极好，AD590温度传感器的温度适用范围为-55～150℃，灵敏度为1μA/K 。
它具有高准确图10-1度、动态电阻大、响应速度快、线性好、使用方便等特点。
AD590是一个二端器件，电路符号如图10-1所示：AD590等效于一个高阻抗的恒流源，其输出阻抗>10MΩ，能大大减小因电源电压变动而产生的测温误差。
AD590的工作电压为+4～+30V ，测温范围是-55～150℃。
对应于热力学温度T ，每变化1K ，输出电流变化1μA 。
其输出电流I 0(μA)与热力学温度T （K ）严格成正比。
其电流灵敏度表达式为：ln8eR3k T I （10-1） 式（10-1）中k 、e 分别为波尔兹曼常数和电子电量，R 是内部集成化电阻。
将k/e=0.0862mV/K,R=538Ω代入（10-1）中得到：I=1.000uA/K T（10-2） 在T=0（K ）时其输出为273.15μA(AD590有几种级别，一般准确度差异在±3～5μA)。
因此，AD590的输出电流I o的微安数就代表着被测温度的热力学温度值（K）。
AD590的电流-温度（I-T）特性曲线如图10-2所示：图10-2其输出电流表达式为：I=AT+B (10-3)式（10-3）中A为灵敏度，B为0K时输出电流如需显示摄氏温标（℃）则要加温标转换电路，其关系式为： t=T+273.15 (10-4) AD590温度传感器其准确度在整个测温范围内≤±0.5℃，线性极好。
AD590实验报告
1.原理：ad590 是美国模拟器件公司生产的单片集成两端感温电流源。
它的主要特性如下：1、流过器件的电流等于器件所处环境的热力学温度（开尔文）度数，即：μa／k2、ad590 的测温范围为-55℃～+150℃。
3、ad590 的电源电压范围为4v～30v。
电源电压可在4v~6v范围变化，电流 i 变化1ua，相当于温度变化1k。
ad590 可以承受44v 正向电压和20v 反向电压，因而器件反接也不会被损坏。
ad590的功能及特性ad590是电流型温度传感器，通过对电流的测量可得到所需要的温度值。
其电路外形如图1所示，它采用金属壳3脚封装，其中1脚为电源正端v＋；2脚为电流输出端；3脚为管壳，一般不用。
集成温度传感器的电路符号如图2所示。
在被测温度一定时，ad590相当于一个恒流源，把它和5～30v的直流电源相连，并在输出端串接一个10kω的恒值电阻，那么，此电阻上流过的电流将和被测温度成正比，此时电阻两端将会有10mv／k的电压信号。
2数字显示温度计的设计ad590具有线性优良、性能稳定、灵敏度高、无需补偿、热容量小、抗干扰能力强、可远距离测温且使用方便等优点。
可广泛应用于各种冰箱、空调器、粮仓、冰库、工业仪器配套和各种温度的测量和控制等领域。
下面给出用ad590构成数字显示温度计的设计过程。
2．1 测温电路的设计在设计测温电路时，首先应将电流转换成电压。
由于ad590为电流输出元件，它的温度每升高1k，电流就增加1μa。
当ad590的电流通过一个10kω的电阻时，这个电阻上的压降为10mv，即转换成10mv／k，为了使此电阻精确（0．1％），可用一个9．6kω的电阻与一个1kω电位器串联，然后通过调节电位器来获得精确的10kω。
图5所示是一个电流／电压转换电路，其中运算放大器a1被接成电压跟随器形式，以增加信号的输入阻抗。
考虑到设计要求中没有要求显示的是摄氏温度，故可以不用加上算术运算电路来实现摄氏温度的显示。
温度传感器及温度控制实验（AD590）
温度传感器及温度控制实验(AD590)一、实验目的1、熟悉半导体型温度传感器AD590的基本性能。
2、应用AD590实现对温度的检测和简单控制。
二、实验所用单元保温盒（内附温度传感器）、温度传感器转换电路板、温度控制电路板、玻璃管水银温度计、直流稳压电源、低压交流电源、数字电压表、位移台架三、实验原理及电路1、温度传感器电路如图23-1所示。
AD590能把温度信号转变为与绝对温度值成正比的电流信号I 0，比例因子为1μA/K 。
通过运算放大器实现电流运算102I I I -=，在运算放大器输出端得到与温度成线性关系的电压U O 。
通过调节电位器RP 1和RP 2，可以使U O 在被测温度范围内具有合适数值。
例如被测温度范围为0～100℃，则可在0℃时，调节RP 1使U O 为0V ；在100℃时，调节RP 2使U O 为5V ，这样被测温度每变化1℃对应U O 变化50mV 。
图23-1 温度传感器实验原理图在本实验中，由于0℃和100℃这两个温度不便得到，因此温度/电压的标定采用理论值推算的方法。
在0℃下AD590的电流理论值为273.2μA ，要使输出电压U O 为0V ，则I 0与I 1相等：A 2.273RP R V 5I I 1101μ=+==，那么Ω=μ=+K 31.18A2.273V5RP R 11100℃下AD590的电流理论值为373.2μA ，此时要使U O 为5V ，则：A 100I I RP R U I 1022O 2μ=-=+=，那么Ω=μ=+K 50A100V5RP R 222、如果将转换电路的输出电压连接到加热及温度控制电路中（图23-2）的电压比较器，通过继电器控制保温盒电热元件的通电或断电，这样根据电压比较器调温端的基准电压大小，就能使保温盒内的温度保持在某一数值范围内。
1图23-2 加热及温度控制电路图四、实验步骤1、固定好位移台架，将内装温度传感器的保温盒置于位移台架上，将水银温度计插入保温盒内，轻靠在温度传感器上。
实验十 AD590温度传感器特性实验
实验十 AD590温度传感器特性实验
【实验目的】
1、了解AD590温度传感器的基本原理和温度特性的测量方法；
2、 测量AD590温度传感器输出电压与温度的特性曲线；
【实验仪器】
电磁学综合实验平台、 AD590温度传感器、加热井、温度传感器特性实验模板
【实验原理】
1．电流型集成温度传感器
AD590是一种电流型集成电路温度传感器。
其输出电流大小与温度成正比。
它的线性度极好，AD590温度传感器的温度适用范围为-55～150℃，灵敏度为1μA/K 。
它具有高准确
图10-1
度、动态电阻大、响应速度快、线性好、使用方便等特点。
AD590是一个二端器件，电路符号如图10-1所示：
AD590等效于一个高阻抗的恒流源，其输出阻抗>10MΩ，能大大减小因电源电压变动而产生的测温误差。
AD590的工作电压为+4～+30V ，测温范围是-55～150℃。
对应于热力学温度T ，每变化1K ，输出电流变化1μA 。
其输出电流I 0(μA)与热力学温度T （K ）严格成正比。
其电流灵敏度表达式为： ln8eR 3k T I （10-1） 式（10-1）中k 、e 分别为波尔兹曼常数和电子电量，R 是内部集成化电阻。
将k/e=0.0862mV/K,R=538Ω代入（10-1）中得到：
I =1.000uA/K T
（10-2） 在T=0（K ）时其输出为273.15μA(AD590有几种级别，一般准确度差异在±3～5μA)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
AD590温度测试系统实验报告
一实验感想与总结
经过一个多月的实验，从开始的温度传感器到最后的接口总线，16单片机，TLC2543，串口等等的学习，完成了一个小的智能开换系统的了解，制作与测试。
同时也让我学到了不少知识及动手操作能力，第一次感觉自己在课间时间也学到了东西，也见识到了一些简单的器材，机械，这样的感觉真的特别好，我希望这样的实验可以多安排一些，能让我们好好学一番，在这里先谢谢老师啦，谢谢！
1 具体的一些感想：
（1)我是从原理图打印出来以后开始对这个实验了解的。
画原理图时不能为了快单纯的画线，要注意图中接口处的标注，每个接口的功能是不一样的，要提前认识原件的接口设置。
（2)假如不借用标准号直接Update生成pCB图时，画线要注意每根线的连接必须正确，否则将导致PCB图无法显示或整个设计的错误；另外，就是可以借助标准号直接生成。
（3)在设置原理图时，每个元器件的封装必须要有，否则就会和我们一样，在Update后元器件就没有，无法进行布线连接。
另外就是在对每个元器件画封装的时候，要注意管脚处的数字标号设置，应该完全按照器件结构去描述（我们在设置AD590封装设计时，标号用‘0’和‘1’显然在封装时就无法显示，导致AD590就只有一根连接线，无法完成正确的布线连接）
（4)在Update后进行布线时，我看着视频学了一下，可当自己
操作时，一点都不如意（开始的第一次安放元器件后，布线开始，有好多线要跳接，线看着还凌乱）。
又试着做了四五次之后才真正体会到“话真不是说说的，自己操作后才知道它的难啊”。
最后实验室回来，按照老师发的那个PCB布线图，自己再开始尝试，遇到一个新问题，布线时，那些GND，VCC,+5v线的连接用的是一些不规则图形布线，我还是无法触及。
（5)焊接电路板，自己完成了通孔的打眼，焊点的焊接。
（6)测试时，发现自己做的电路板没有电源显示的LED灯,当测试时不能醒目的了解电路是否供电；电路通过一个7805T输入9.25v电压输出5.11v使电路正常工作；部分器件的安放还是不太好，电路板整体看上去比较凌乱。
（7)我们还没进行程序调试，在后八周会好好完成。
2 总结
经过一个月的实验学习，从刚开始的AD590温度测试原理图的分析，到最后电路板的制作测试，我们小组完成了一个小型的智能测试系统的制作，不进让我们体会到理实验是检验真理的唯一标准，还让我们认识到了一部分的元器件，学习到了一些经验。
读AD590手册制作指出，AD590的工作电压是4到30v，如果是4.8v是不能实现的，必须通过实验才让我们记得更确切。
一个月的学习制作，让我从实验中领悟到了课本上无法学到的很多东西，知道了真实制作和想想是很大区别的，用理论联系实际，从实践中学习，总结过去的错误，注重现实制作的重要，读懂更
多，学到更多。
希望老师下学期能多组织几次类似的实验，多多培养我们这方面的能力
二实验部分
1 实验目的
（1）Altium Designer 6.0软件的学习与基本应用
（2）AD590温度测试系统原理图的分析与了解
（3）Pcb布线和电路板的连接制作
（4）电路板的调试和编程温度测试
（5）认识一些基本的元器件，熟悉电路板的制作，焊接
2 实验器件
AD590 LM358 TLC2543 7805T R1~R8 J2 J3 C1~C9 ATMEGA16 MAX232 拨码开关S1 电源VCC 地线ＧＮＤ＋５Ｖ电源
3 实验原理
AD590 是美国模拟器件公司生产的单片集成两端感温电流源。
它的主要特性如下 1、流过器件的电流等于器件所处环境的热力学温度２、AD590 的电源电压范围为4V～30V。
电源电压可在4V~6V 范围变化电流I 变化1uA 相当于温度变化1K。
AD590 可以承受44V 正向电压和20V 反向电压 因而器件反接也不会被损坏。
AD590是电流型温度传感器 ，通过对电流的测量可得到所需要的温度值。
在设计测温电路时 ，首先应将电流转换成电压。
由于AD590为电流输出元件它的温度每升高
1K 电流就增加1μA。
当AD590的电流通过一个10kΩ的电阻时这个电阻上的压降为10mV 即转换成10mV。
原理图所示是一个电流～电压转换电路 其中运算放大器A1被接成电压跟随器形式 以增加信号的输入阻抗。
若要显示的是摄氏温度加上-2.73v即可，利用运放来实现算术运算电路。
经过ＡＤ转换，１６单片机的识别，将信号接收，再经过MAX232的输入输出转换，使PC机上显示温度，完成AD590温度测试系统。
４注意事项
（１）画原理图时注意各器件的端口标号
（２）原理图连线时要注意，不要出现断路
（３）布线要使器件放置合适，尽量避免布线凌乱，另外尽量避免跳线。
若跳线要注意端口连接，使布线清晰，调整。
（４）电路板制作焊接要仔细，不要出现虚焊或短路
（５）测试要认真，要使每个元器件都能正常工作
5 实验过程简述
（1)分析原理图，在Altium Designer 6.0软件中制作原理图(2)标注端口标号和各器件值大小
（3）Update生成Pcb图，放置元器件，布局调整
（4）画一个边框，设置电路板大小，在底层开始布线（呈蓝色），顶层完成跳线（呈红色），完成Pcb图
（5）打印PCb图，腐蚀电路板，打眼，按照原理图焊接电路板。
（6）检测各部件工作电压是否正常，若不正常立即调试，反之则安插元件进行程序调试，完成后开始检测温度，观察能否正常工作，测试温度。
（7）实验总结，完成课程设计。
6 参考文献
《AD590使用手册》
《TLC2543使用手册》
《16单片机使用手册》
《单片机原理与接口技术》（北京航天航空大学）
《现代测试技术与接口总线》
《传感器与传感器应用原理》
《非电量电测技术》
102028218
测控技术与仪器
李增永
附录：电路原理图PCB布线图电路板视图。
