上海市各区九年级物理一模伏安法测电阻专题汇编

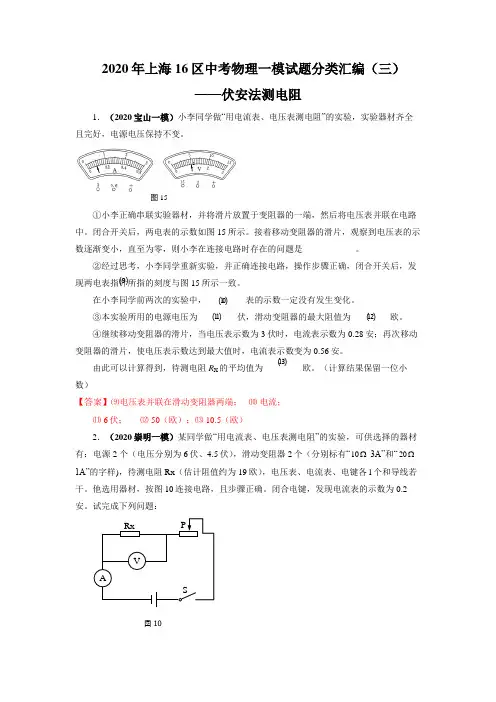

2020年上海16区中考物理一模试题分类汇编(三)——伏安法测电阻(word版含答案)
2020年上海16区中考物理一模试题分类汇编（三）——伏安法测电阻1．（2020宝山一模）小李同学做“用电流表、电压表测电阻”的实验，实验器材齐全且完好，电源电压保持不变。
①小李正确串联实验器材，并将滑片放置于变阻器的一端，然后将电压表并联在电路中。
闭合开关后，两电表的示数如图15所示。
接着移动变阻器的滑片，观察到电压表的示数逐渐变小，直至为零，则小李在连接电路时存在的问题是____________。
②经过思考，小李同学重新实验，并正确连接电路，操作步骤正确，闭合开关后，发现两电表指针所指的刻度与图15所示一致。
在小李同学前两次的实验中，_________表的示数一定没有发生变化。
③本实验所用的电源电压为_________伏，滑动变阻器的最大阻值为_________欧。
④继续移动变阻器的滑片，当电压表示数为3伏时，电流表示数为0.28安；再次移动变阻器的滑片，使电压表示数达到最大值时，电流表示数变为0.56安。
由此可以计算得到，待测电阻R X 的平均值为_________欧。
（计算结果保留一位小数）【答案】⑼电压表并联在滑动变阻器两端； ⑽ 电流；⑾ 6伏； ⑿ 50（欧）；⒀ 10.5（欧）2．（2020崇明一模）某同学做“用电流表、电压表测电阻”的实验，可供选择的器材有：电源2个（电压分别为6伏、4.5伏），滑动变阻器2个（分别标有“10Ω 3A”和“20Ω 1A”的字样)，待测电阻Rx （估计阻值约为19欧），电压表、电流表、电键各l 个和导线若干。
他选用器材，按图10连接电路，且步骤正确。
闭合电键，发现电流表的示数为0.2安。
试完成下列问题：图151图10Rx PVAS⑼ ⑽⑾ ⑿ ⒀①该同学在实验中所选用的电源电压为（9）伏，所选用的滑动变阻器的最大电阻为（10）欧。
②当该同学移动滑动变阻器的滑片到中点时(即连入电路中的电阻为变阻器最大值的一半)，电流表的示数为0.24安，此时电压表V的示数为（11）伏。
2023年上海市15区物理中考一模分类汇编专题6 伏安法测电阻、测电功率含答案
图92023年上海中考一模各区分类汇编（学生版）专题06伏安法测电阻、测电功率1.（2023宝山一模）小宝同学做“用电流表、电压表测电阻”实验，电源电压为3伏且保持不变，滑动变阻器标有“5Ω3A ”字样。
①用笔线代替导线，将图10（a ）的电路连接完整（要求滑片位于阻值最大处）。
（1）②闭合开关S 后，电流表的示数为0.3安，电压表的示数为1.5伏，则待测电阻R x 阻值为（2）欧。
③小宝同学继续用图10电路做“测定小灯泡的电功率”实验。
他用额定电压为“2.2V ”和“2.5V ”中的一个待测小灯直接替换掉待测电阻R x ，闭合开关S 后，移动滑动变阻器的滑片，发现滑片在中点附近某位置时，小灯正常发光，此时电流表的示数为0.3安，则该实验中所用小灯泡的额定功率为（3）瓦（请通过计算说明）2.（2023崇明一模）某同学利用如图9所示的电路测定电阻X R 的阻值，他所选用的电源电压是6伏．该同学电路连接正确，闭合电键后，移动滑动变阻器的滑片P 到A 点时，电压表、电流表的示数分别是3.8伏、0.26安．接着他移动滑片使电路中电流达到最大，电流表的示数为0.40安．他再次移动滑片到B 点，电流表和电压表的示数如图10所示．（1）这种方法叫做测电阻．通过分析可知，B 点在A 点的（选填“左”或“右”）侧．（2）请在下列表格中填入各对应的数据，并计算出电阻值．（计算电阻时，精确到0.1欧）物理量实验次数电压（伏）电流（安）电阻（欧）电阻平均值（欧）图101234.（2023虹口一模）小华做“用电流表、电压表测电阻”实验，现有电源、待测电阻Rx 、滑动变阻器（标有“20Ω1A ”字样）、电流表、电压表（只有0~3伏挡完好）、开关以及导线若干。
他连接电路，闭合开关后移动变阻器滑片，记录1、2两组数据；当他将滑片移至另一端时，发现电压表示数超出量程，电流表示数如图10所示。
他发现问题所在后重新正确连接电路，按正确步骤实验，闭合开关，电压表示数为2伏。

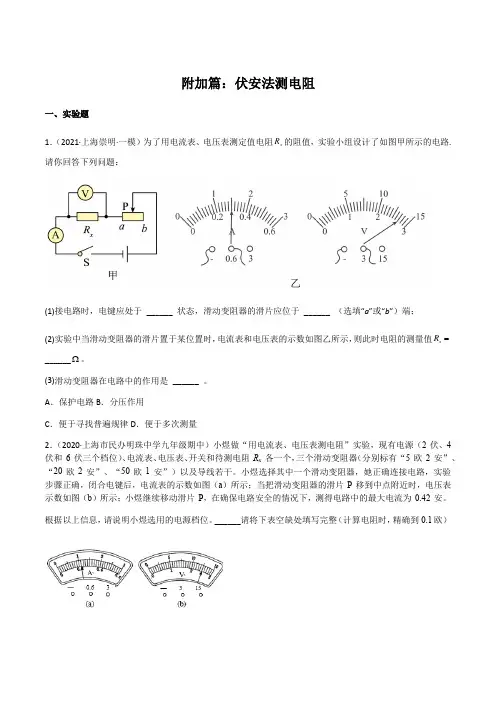

附加篇伏安法测电阻(备作业)(原卷版)
附加篇：伏安法测电阻一、实验题1．（2021·上海崇明·一模）为了用电流表、电压表测定值电阻x R的阻值，实验小组设计了如图甲所示的电路.请你回答下列问题：(1)接电路时，电键应处于______ 状态，滑动变阻器的滑片应位于______ （选填“a”或“b”）端；(2)实验中当滑动变阻器的滑片置于某位置时，电流表和电压表的示数如图乙所示，则此时电阻的测量值x R= ______Ω。
(3)滑动变阻器在电路中的作用是______ 。
A．保护电路B．分压作用C．便于寻找普遍规律D．便于多次测量2．（2020·上海市民办明珠中学九年级期中）小煜做“用电流表、电压表测电阻”实验，现有电源（2 伏、4 伏和6 伏三个档位）、电流表、电压表、开关和待测电阻R x各一个，三个滑动变阻器（分别标有“5 欧2 安”、“20 欧2 安”、“50 欧1 安”）以及导线若干。
小煜选择其中一个滑动变阻器，她正确连接电路，实验步骤正确，闭合电键后，电流表的示数如图（a）所示；当把滑动变阻器的滑片P 移到中点附近时，电压表示数如图（b）所示；小煜继续移动滑片P，在确保电路安全的情况下，测得电路中的最大电流为0.42 安。
根据以上信息，请说明小煜选用的电源档位。
______请将下表空缺处填写完整（计算电阻时，精确到0.1欧）3．（2021·上海市廊下中学九年级期末）小红做“用电流表、电压表测电阻”的实验，实验器材齐全完好，其中：电源电压为6伏且保持不变，滑动变阻器分别标有“20Ω2A”和“50Ω1A”。
她选择好实验器材连接电路进行实验。
闭合开关将实验中测得的两组数据记录在下表中。
根据上述相关信息，在方框内画出小红同学的实验电路图。
(2)请根据相关信息，说明小红同学实验中选用的滑动变阻器为____________ ，理由___________ （需写出适当的理由及计算过程）。
(3)根据表中实验序号2的数据，计算此次待测电阻的阻值为___________ 欧。
15.3++“伏安法”测电阻+课件+2024-2025学年沪科版物理九年级全一册
(4)另外一组同学用相同的器材和电路图也做这个实验时 ，由于接线错误，根据测量的数据绘出的I-U图像如 图乙的L2所示。你认为出现错误的可能是 _电__压__表__接__在__了__滑__动__变__阻__器__两__端______。
返回
8．用电流表和电压表测电阻时，电压表和电流表有如 图所示的两种接法。关于这两种接法，下列说法中 正确的是( )
电压/V
0.5 1.0 1.5 2.0 2.5
电流/A 0.10 0.16 0.20 0.23 0.25
电阻/Ω
5.0 6.3 7.5 8.7 10.0
平均电阻/Ω 7.5
(3)换相同规格的灯泡L2，重测的数据如上表所示。依据 表格中的数据，小华求出灯泡电阻的平均值，你同意 这种做法吗？说出你的理由： _不__同__意__，__小___灯__泡__的__灯__丝__温__度__不__同__，__电__阻__也__不__相__同____ (作出判断并说出理由)。
A．两个实验的实验原理都是I＝
U R
B．滑动变阻器在两个实验两个实验都采用了控制变量法
返回
6．在用“伏安法”测电阻的实验中，有两位同学分别选用 定值电阻和小灯泡作为测量对象，在处理实验数据时 ，画出定值电阻和小灯泡的UI图像分别如图甲、乙所 示，则对于图像的分析，以下说法错误的是( )
实验次数 1 2 3 4 5 6 电压U/V 0.5 1.0 1.5 2.0 2.5 2.8 电流I/A 0.16 0.2 0.22 0.25 0.28 0.29
(4)通过计算，小科发现，随着电压的增大，小灯泡 的电阻增大，出现这种情况的原因是 _小__灯__泡__的__电__阻__随__温__度__的__升__高__而__增___大___________。

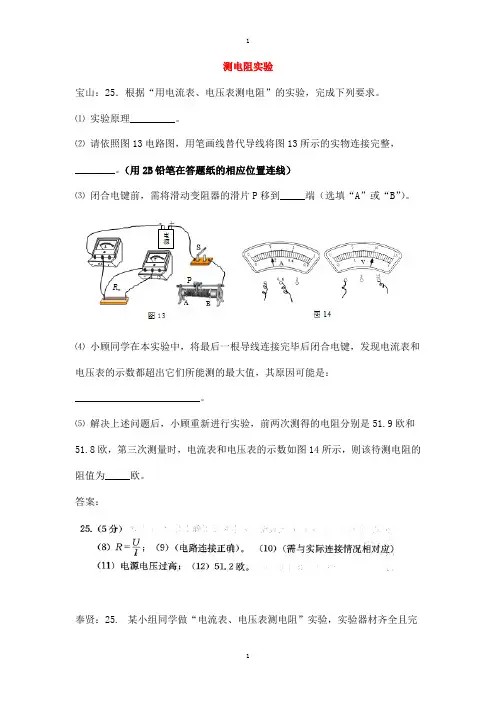

上海市各区物理中考一模试卷按考点分类汇编测电阻实验-附答案
测电阻实验宝山：25．根据“用电流表、电压表测电阻”的实验，完成下列要求。
⑴实验原理_________。
⑵请依照图13电路图，用笔画线替代导线将图13所示的实物连接完整，________。
（用2B铅笔在答题纸的相应位置连线）⑶闭合电键前，需将滑动变阻器的滑片P移到_____端（选填“A”或“B”）。
⑷小顾同学在本实验中，将最后一根导线连接完毕后闭合电键，发现电流表和电压表的示数都超出它们所能测的最大值，其原因可能是：_________________________。
⑸解决上述问题后，小顾重新进行实验，前两次测得的电阻分别是51.9欧和51.8欧，第三次测量时，电流表和电压表的示数如图14所示，则该待测电阻的阻值为_____欧。
答案：奉贤：25. 某小组同学做“电流表、电压表测电阻”实验，实验器材齐全且完好，电源电压保持不变。
（1）他们正确串联实验器材，并将变阻器的滑片放置于一端，然后将电压表并联在电路中。
闭合电键后，观察到电压表示数为6伏，电流表示数为0.58安。
接着移动变阻器的滑片，将滑片移动某一位置时，观察到电流表的示数如图15（a ）所示，电压表的示数始终不变。
请根据上述现象判断实验过程中电压表示数不变的原因___________________________。
（2）经思考分析检查，他们重新正确连接电路，操作步骤正确。
闭合电键后，发现电压表指针所指的刻度与原先一致，电流表示数如图15（b ）所示。
接着移动变阻器的滑片，观察到当电流表的示数如图15（a ）所示，电压表的示数如图15（c ）所示。
（3）请你根据上述实验过程中得到的数据将下表填写完整（电阻精确到0.1欧）答案：（1）.电压表接在电源两端虹口：小李同学做“用电流表、电压表测电阻”实验，现有电源（电压为2伏的整数倍且保持不变）、一个待测电阻R、电流表、电压表、滑动变阻器、电键X及导线若干。
小李连接电路，使变阻器接入电路中的电阻最大，闭合电键时观察到电压表示数为10伏、电流表示数为0.2安。

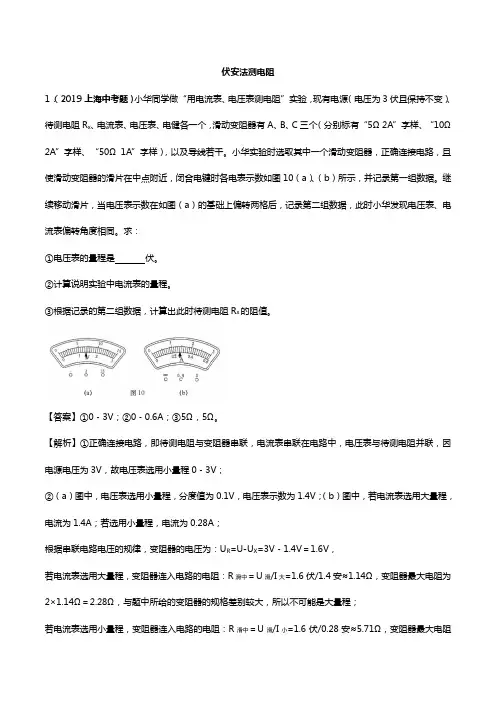

上海市2017~2019年中考物理真题分类汇编十二：伏安法测电阻(含解析)
伏安法测电阻1．（2019上海中考题）小华同学做“用电流表、电压表测电阻”实验，现有电源（电压为3伏且保持不变）、待测电阻R x、电流表、电压表、电健各一个，滑动变阻器有A、B、C三个（分别标有“5Ω 2A”字样、“10Ω2A”字样、“50Ω1A”字样），以及导线若干。
小华实验时选取其中一个滑动变阻器，正确连接电路，且使滑动变阻器的滑片在中点附近，闭合电键时各电表示数如图10（a）、（b）所示，并记录第一组数据。
继续移动滑片，当电压表示数在如图（a）的基础上偏转两格后，记录第二组数据，此时小华发现电压表、电流表偏转角度相同。
求：①电压表的量程是伏。
②计算说明实验中电流表的量程。
③根据记录的第二组数据，计算出此时待测电阻R x的阻值。
【答案】①0﹣3V；②0﹣0.6A；③5Ω，5Ω。
【解析】①正确连接电路，即待测电阻与变阻器串联，电流表串联在电路中，电压表与待测电阻并联，因电源电压为3V，故电压表选用小量程0﹣3V；②（a）图中，电压表选用小量程，分度值为0.1V，电压表示数为1.4V；（b）图中，若电流表选用大量程，电流为1.4A；若选用小量程，电流为0.28A；根据串联电路电压的规律，变阻器的电压为：U R=U-U X=3V﹣1.4V＝1.6V，若电流表选用大量程，变阻器连入电路的电阻：R滑中＝U滑/I大=1.6伏/1.4安≈1.14Ω，变阻器最大电阻为2×1.14Ω＝2.28Ω，与题中所给的变阻器的规格差别较大，所以不可能是大量程；若电流表选用小量程，变阻器连入电路的电阻：R滑中＝U滑/I小=1.6伏/0.28安≈5.71Ω，变阻器最大电阻为2×5.71Ω＝11.4Ω，与题中所给的“10Ω2A”变阻器的相吻合，故电流表选用小量程0﹣0.6A；③电流表示数为0.28A，继续移动滑片，当电压表示数在如图（a）的基础上偏转两格后，电压表示数可能为1.6V或1.2V；若电压表示数为1.4V+2×0.1V＝1.6V，即电压表示数变大，根据U＝IR，则电路中电流也应变大，电流为：0.28A+2×0.02A＝0.32A；由欧姆定律得：R x＝U x/I x=1.6伏/0.32安＝5Ω；若电压表示数为1.4V﹣2×0.1V＝1.2V，即电压表示数变小，根据U＝IR，则电路中的电流也应变小，电流为：0.28A﹣2×0.02A＝0.24A；由欧姆定律得：R x＇＝U＇x/I＇x=1.2伏/0.24安＝5Ω。
沪科版九年级物理全一册基础练习题 “伏安法”测电阻
《“伏安法”测电阻》基础练习1.用伏安法测导体电阻的实验中，连接电路时，以下哪项要求是没有必要的A. 连接滑动变阻器的时候，应该使滑片位于变阻器阻值最大的位置B. 连接开关时，应该先将开关断开C. 开关应该在靠近电源、电流流出的一端，即接在电源的正极上D. 电压表应与待测电阻并联，电流表应与待测电阻串联，并使电流从正接线柱流进，由负接线柱流出2.在“测量电阻”的实验中，下列说法正确的是A. 实验原理是欧姆定律B. 滑动变阻器的作用是保持用电器两端电压不变C. 定值电阻的电压、电流关系图象是一条曲线D. 实验必须测量三组数据3.如图是四位同学设计的用伏安法测电阻R的电路图，其中正确的是A. B.C. D.4.在“伏安法测电阻”的实验中，关于滑动变阻器作用的下列说法中正确的是A. 控制电源的电压，以免损坏电压表B. 改变电阻两端的电压和电路中的电流，实现多次测量C. 使电压表和电流表的读数更加准确D. 只能使电阻两端的电压升高，电阻中的电流变大5.用“伏安法测电阻”的实验中，小雪和晓彤分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，分别画出了的图象，如图甲、乙所示对于图象的分析，以下说法错误的是A. 由甲图可知，定值电阻的阻值为B. 由甲图可知，电阻不随其两端的电压和导体中的电流而改变C. 为了减小误差，应该用多次测量的方法，计算小灯泡的电阻D. 由乙图及实验现象可知：小灯泡的电阻随灯丝温度的增加而增大6.某同学利用下图所示的电路做“伏安法测电阻”的实验，已知电源电压恒为6V，滑动变阻器标有“”字样，实验中该同学填写的实验数据如表所示。
下列关于实验的几种说法中正确的是序号“1”的实验数据不是本实验中测得的序号“4”的实验中，滑动变阻器与待测电阻的阻值之比为2：1序号“2”和“5”的实验数据表明待测电阻R，不是定值电阻仅用该同学的实验器材就能探究电流与电压的关系A. B. C. D.7.在“用伏安法测电阻”的实验中，下列注意事项中，没有必要的是：A. 接电路时，先断开开关B. 应从电源的正极开始连线，开关应靠近电源的正极C. 在无法估计被测电阻大小时，电流表、电压表应选用较大的量程D. 将变阻器连入电路时，滑片应放在变阻器阻值最大的位置上8.某同学指出：在用伏安法测量电阻值的实验中，连接电路时，必须注意下列几点，你认为其中不必要的一条是A. 向电路中连接变阻器时，应该使滑片位于变阻器阻值最大位置B. 向电路中连接开关时，应该先将开关断开C. 开关应该接在靠近电源电流流出的一端D. 电压表应与待测电阻并联，电流表应与待测电阻串联9.某同学利用下图所示的电路做“伏安法测电阻”的实验，已知电源电压恒为6V，滑动变阻器标有“，1A”字样，实验中该同学填写的实验数据如下表所示。
2024杨浦初三物理一模卷伏安法测电阻 详细解析
2024杨浦初三物理一模卷伏安法测电阻详细解析【分析】
本题考查了伏安法测电阻的实验，是一道基础题，关键是读数要准确。
【解答】
解：
（$1$）由图甲可知，电流表量程是$$，分度值是$$，电流表示数是$$；（$2$）由图甲可知，电压表量程是$15V$，分度值是$$，电压表示数是$12V$；
（$3$）由图乙可知，电阻箱的示数是$80\Omega$；
（$4$）由图丙可知，滑动变阻器连入电路的电阻是最大阻值的一半，此时电路电流最大，由欧姆定律可知，此时电路总电阻：
$R = \frac{U}{I} = \frac{12V}{} = 24\Omega$，
滑动变阻器连入电路的电阻：
$R_{滑} = \frac{R}{2} = \frac{24\Omega}{2} = 12\Omega$，
由欧姆定律可知，滑动变阻器接入电路的电阻：
$R_{滑} = \frac{U_{滑}}{I} = \frac{12V - 10V}{} = 4\Omega$，
则滑动变阻器最大阻值为：
$R_{滑} = 4\Omega + 12\Omega = 16\Omega$。
答：（$1$）电流表的示数是$$；
（$2$）电压表的示数是$12V$；
（$3$）此时接入电路的电阻箱的阻值是$80\Omega$；（$4$）滑动变阻器最大阻值为是$16\Omega$。
上海中考一模物理伏安法测电阻,测量小灯泡电功率实验专题
教师姓名学生姓名年级C3 上课时间学科物理课题名称2013上海各区一模伏安法测电阻、测电功率实验整理1．（6分）（2013•松江区一模）如图1所示为某同学做“用电压表和电流表测电阻”实验的电路图，该实验的原理是，在闭合电键前，滑动变阻器的滑片P应移到图中端（选填“A”或“B”），闭合电键后，电流表的示数如图2所示，造成这样的原因是：．排除错误后，该同学继续实验，测得某次通过电阻的电流是0.3安，电阻两端的电压如图3所示，则这时候测得的R x的阻值为欧．2．（2013•宝山区一模）在“用电流表、电压表测电阻”的实验中，电源电压保持不变，所用滑动变阻器上标有“20 2A”字样。
⑴在图11所示的电路中，一根导线尚未连接，请用笔线代替导线在图11中正确连接。
____________要求：滑片在最左端时它连入电路的阻值最大。
（用2B铅笔在答题纸的相应位置连线）⑵小许同学实验步骤正确，闭合电键S，读出电流表的示数为0.2安、电压表的示数为2伏，并将这两个数据记录在表一序号1中，并计算出电阻值。
接着，他移动变阻器滑片，将电压表、电流表新的示数记录在表一序号2中，并计算出电阻值。
他继续实验，发现电流表的最大示数为0.58安，将其记录在表一序号3中。
请将表一填写完整，并计算出电阻值。
（计算时，精确到0.1欧）（注意：用笔在答题纸上的表格空格处填上相应的数据。
）3.（2013奉贤一模）小明在做“测量小灯泡电功率”的实验中，所用器材有额定电压为“2.5V”的小灯泡，以及符合实验要求的电源、滑动变阻器、电表、电键和导线。
实验前电压表和电流表已调零，实验时用导线a、b、c、d、e、f、g按图10方式连接电路。
（1）闭合电键前应把滑动变阻器滑片P调到（9）(选填“A”或“B”)端。
（2）闭合电键，调节滑动变阻器，结果出现了下列现象，请分析其原因：①小灯泡不亮，电压表的示数始终为3伏，电流表的示数始终为零，则可能是元件（10）出现断路；②小灯泡能发光，电流表有示数，电压表的示数始终为零，则可能是导线（11）出现断路。
2020年上海16区中考物理一模试题分类汇编(三)——伏安法测电阻(word版含答案)
2020年上海16区中考物理一模试题分类汇编（三）——伏安法测电阻1．（2020宝山一模）小李同学做“用电流表、电压表测电阻”的实验，实验器材齐全且完好，电源电压保持不变。
①小李正确串联实验器材，并将滑片放置于变阻器的一端，然后将电压表并联在电路中。
闭合开关后，两电表的示数如图15所示。
接着移动变阻器的滑片，观察到电压表的示数逐渐变小，直至为零，则小李在连接电路时存在的问题是____________。
②经过思考，小李同学重新实验，并正确连接电路，操作步骤正确，闭合开关后，发现两电表指针所指的刻度与图15所示一致。
在小李同学前两次的实验中，_________表的示数一定没有发生变化。
③本实验所用的电源电压为_________伏，滑动变阻器的最大阻值为_________欧。
④继续移动变阻器的滑片，当电压表示数为3伏时，电流表示数为0.28安；再次移动变阻器的滑片，使电压表示数达到最大值时，电流表示数变为0.56安。
由此可以计算得到，待测电阻R X 的平均值为_________欧。
（计算结果保留一位小数）【答案】⑼电压表并联在滑动变阻器两端； ⑽ 电流；⑾ 6伏； ⑿ 50（欧）；⒀ 10.5（欧）2．（2020崇明一模）某同学做“用电流表、电压表测电阻”的实验，可供选择的器材有：电源2个（电压分别为6伏、4.5伏），滑动变阻器2个（分别标有“10Ω 3A”和“20Ω 1A”的字样)，待测电阻Rx （估计阻值约为19欧），电压表、电流表、电键各l 个和导线若干。
他选用器材，按图10连接电路，且步骤正确。
闭合电键，发现电流表的示数为0.2安。
试完成下列问题：图151图10⑼ ⑽⑾ ⑿ ⒀①该同学在实验中所选用的电源电压为（9）伏，所选用的滑动变阻器的最大电阻为（10）欧。
②当该同学移动滑动变阻器的滑片到中点时(即连入电路中的电阻为变阻器最大值的一半)，电流表的示数为0.24安，此时电压表V的示数为（11）伏。
2021年上海初三物理一模汇编：12用电流表、电压表测电阻实验(含答案)
2021上海各区一模汇编：用电流表、电压表测电阻1、（2021闵行一模）小华同学做“用电流表、电压表测电阻”的实验，器材有：电池组、待测电阻R x、电流表、电压表、滑动变阻器、开关以及导线若干。
小华连接电路，操作规范，闭合开关，移动滑片发现电压表、电流表指针偏转方向相反，他立即停止实验。
①该实验的原理是：(1) 。
②电压表接在(2) 两端。
③小华重新正确连接电路并完成实验，发现滑片不能移至变阻器阻值最小处，请说明可能的原因有哪些。
(3) 。
2、（2021崇明一模）为了用电流表、电压表测定值电阻Rx的阻值，实验小组设计了如图10甲所示的电路．请你回答下列问题：51015V0.63315甲乙图10①连接电路时，电键应处于状态，滑动变阻器的滑片应位于（选填“a”或“b”）端；②实验中当滑动变阻器的滑片置于某位置时，电流表和电压表的示数如图10乙所示，则此时电阻的测量值Rx Ω．③滑动变阻器在电路中的作用是．A．保护电路B．分压作用C．便于寻找普遍规律D．便于多次测量3、（2021黄浦一模）小华做“用电流表、电压表测电阻”实验，现有电源（电压为1.5伏的整数倍保持不变）、待测电阻、电流表、电压表和开关各一个，滑动变阻器（分别标有“10欧2安”、“20欧1安”字样）、以及导线若干。
小华选择其中一个滑动变阻器，正确串联电路后，将电压表并联在电路中。
闭合开关，移动滑动变阻器滑片，将测得的两组数据记录在表一中。
小华观察数据思考后改变了电压表的接入位置，将测得的一组数据记录在表二中。
表一表二实验序号电压表示数（伏）电流表示数（安）实验序号电压表示数（伏）电流表示数（安）1 2.40.223 2.40.242 2.00.26①画出小华最初的实验电路图。
__________。
②判断所用滑动变阻器的规格，并说明理由。
__________。
③通过计算说明所用电源的电压。
（需写出过程）__________。
④待测电阻的阻值为__________欧。
伏安法测电阻实验专题
保持不变，滑动变阻器上标有“50Ω 2A”字样，
小灯上标有“2.5V”字样。
（1）在方框内画出正确的电路图。 (8)
（2）正确连接电路，闭合电键 S 后，为使小灯
泡能够正常发光，正确的操作是 （9）
，直到 （10）
为止。
28.在“用电流表、电压表测电阻”的实验中，电源电压 9 伏保持不变，所用滑动变阻
他的问题是_（__1_4_）___。
② 他重新正确连接电路，闭合电键时，观察到电压表的示数如图 14（c）所示。当他移动
变阻器滑片到某个位置时，记录电压表、电流表的示数在下表中。他继续移动滑片，发现电
流表示数最大为 0.26 安。请将下表填写完整。（计算电阻时，精确到 0.1 欧）_______
物理量 电压 电流
为
（14） 伏。
（a）
图 12
（b）
图 13
② 为完成其中一位同学的记录和
处理，请根据图 12 和图 13 及相关信息，将下表填写完整。 （计算电阻时，精确到 0.1 欧）（15）
29．（2014 长宁）在“测定小灯泡的电功率”实验中，电源由两节新干电物池理组量成，电小压灯Ux 电流 Ix 电阻
泡 L 标有“2.5V”字样，滑动变阻器标有“20Ω 1Α”字样。
此时变阻器连入电路的电阻为 （13） 欧。
26．（2014 虹口）小王同学做“用电流表、电压表测电阻”实验，所有元件均完好。
① 他将电源、待测电阻、电流表、滑动变阻器、电键等串联后，将电压表并联在电路中。
刚闭合电键时，观察到电流表、电压表示数如图 14（a）、（b）所示。当他移动变阻器的滑
片时，观察到电流表示数变大、电压表示数变小。他经过思考，发现在电路连接中存在问题，
上海初三物理电学实验---伏安法测电阻附答案
电学实验专题-伏安法测电阻实验四：伏安法测电阻伏安法测电阻，是初中物理中的一个重要实验。
几乎集中了初中电学的所有重点知识，如串联电路的电流、电压特点，电流表、电压表的使用及读数，电学实验的操作步骤，实验故障，滑动变阻器的使用，欧姆定律，电阻的计算、表格的设计等。
一、概念1. 定义：用电压表和电流表分别测某一导体两端的电压和通过电流，根据欧姆定律I=U/R的变换公式R=U/I 求得导体电阻的方法。
2. 实验依据：R=U/I3. 测量的物理量：U ，I4. 实验电路图5. 实验步骤：（1）根据电路图连接实物。
实验时注意事项：① 熟悉伏安法测电阻的实验电路图。
② 连接电路时，滑动变阻器的电阻处于电阻最大的状态，开关应断开。
对于三个基本电路仪器的连接处理：③ 连接完毕，在待测电阻值无法估计时，电流表、电压表都应选大量程或用试触的方法选择量程以免损坏电表。
④ 实验中存在误差。
为了减小误差，应选择适当的量程并进行多次测量再取平均值。
（2）检查电路无误后，闭合开关S ，三次改变滑动变阻器的阻值，分别读出电流表、电压表的示数，填入表格。
（3）算出三次R x 的值，求出平均值。
（4）整理器材。
6. 数据的记录：多次测量求平均值。
Ⅰ.知识结构滑动变阻器变阻（“一上一下”） 阻值最大（“滑片远离下接线柱”） __联在电路中 电流表 “__”接线柱流入，“__”接线柱流出量程选择：算最大电流I=U/R x__联在电路中电压表 “__”接线柱流入，“__”接线柱流出物理量电压（伏）电流（安）电阻（欧）R x阻值（欧）实验次数1237. 滑动变阻器的作用：多次改变待测电阻两端电压和通过它的电流，实现多次测量，取平均值，减小误差。
8. 改变待测电阻两端电压的操作方法：串联接入一个滑动变阻器，改变滑片的位置或更换电池节数。
9、解题方法：U=U1+IR滑Ⅱ.典例精讲【例1】（★★★）“探究电流与电压关系”实验和“伏安法测电阻”实验相比较：需要测量的物理量（选填“相同”或“不同”），实验目的（选填“相同”或“不同”）。
上海市2019(含18年)年各区物理一模题集锦——伏安法测电阻专辑【原卷版】
实验所用滑动变阻器的最大阻值为_________欧；
实验
序号
电压Ux
（伏）
电流Ix
（安）
电阻Rx
（欧）
电阻 x
（欧）
1
0.20
2
3
0.60
请根据小华的实验情况，完成表格中的实验数据记录和计算。___________（注意：请填写在答题纸上的表格中，电阻计算精确到0.1欧）。
②请将下面表格填写完整。（计算电阻时，精确到0.1欧）。（11）
物理量
实验序号
电压(伏)
电流(安)
电阻(欧)
1
0.2
2
0.28
3
0.58
13.（杨浦）小陆同学做“用电流表、电压表测电阻”实验，现有电源（电压为1.5伏的整数倍且保持不变）、一个待测电阻Rx、电流表、电压表、滑动变阻器、电键及导线若干。小陆连接电路，使变阻器接入电路中的电阻最大，闭合电键时观察到电压表示数为6伏、电流表示数为0.3安。小陆移动滑片P到某一位置，发现电压表和电流表示数如图20（a）、（b）所示。他继续移动滑片P至另一端时发现电流表示数为1.4安。
①请画出该实验的电路图。（用2B铅笔在答题纸的相应位置作图）
②请将下表填写完整。（计算电阻时，精确到0.1欧）
物理量
实验序号
电压Ux
（伏）
电流Ix
（安）
电阻Rx
（欧）
电阻Rx平均值
（欧）
1
0.20
2
3
0.58
11．（松江）小华同学做“用电流表电压表测电阻”的实验，所用器材齐全且完好，电源电压不变（1.5伏的整数倍），所用滑动变阻器上标有“50Ω 2A”字样。小华正确连接电路，实验步骤正确，闭合电键，电流表、电压表的示数如图16（a）、（b）所示。
上海市各区物理中考一模试卷按考点分类汇编 电学实验含答案
电学实验静安：26．某小组同学做“用电流表、电压表测电阻”实验．①该实验的目的是：．②为进行多次实验，三位同学各自设计了三个不同的实验方案，简述如下表所示．减小误差”的方案有（填序号）；方案Ⅲ与另两个方案相比，优点有：（写出两点即可）．（b）小明同学根据方案Ⅲ，准备测量阻值约为20欧的电阻，实验所提供的器材齐全完好，其中：电源电压为6伏且保持不变，电流表、电压表规格如图所示，滑动变阻器有两种规格（分别标有“5欧 3安”和“50欧 1.5安”字样）．小明对所提供两种规格的滑动变阻器，提出了问题：实验中，两种变阻器是可以随意用一个变阻器，还是其中一个更适合实验？请你根据实验的相关条件，帮助小明解决问题并简要说明理由．．①该实验的目的是要学会用电流表、电压表测电阻；②（a）Ⅰ、Ⅱ、Ⅲ；多次实验时，电路不需要重新连接，操作简便；待测电阻两端的电压及通过的电流，可以在一段范围内连续变化，记录数据简便；（b）应选择标有“50欧 1.5安”的滑动变阻器；理由：可使待测电阻两端的电压及通过的电流的变化范围更大，方便读数；电压表的读取取0﹣3伏，读数更准确．的电阻，乙同学要测定标有“3.5V”字样小灯浦东： 25．甲同学要测定导体RxL的额定电功率．他们选取了电压均为6伏的电源、均标有“20Ω 2A”字样的滑动变阻器及电键和导线等．但在选取电表时，发现可选择的器材中只有一个电流表和一个电压表，经讨论后两位同学各选取了一个电表．接着，他们分别将所选电表正确接入电路，并按规范步骤进行操作．（1）为了能顺利完成各自的测量任务，选取电压表的是同学．两位同学实验依据的原理（选填“相同”或“不同”）．连接电路时，电键应处于状态．（2）选取电流表的同学闭合电键时，电流表示数0.16安；移动变阻器滑片至中点位置时（即它接入电路的电阻10欧），电流表示数0.22安．选取电压表的同学闭合电键时，电压表示数2.3伏；同样将滑片移至中点位置时，电压表示数3.5伏．的电阻是欧，乙同学测得小灯L的综合上述信息，甲同学测得Rx额定电功率是瓦．故答案为：（1）乙；不同；断开；（2）17.4； 0.875．青浦：30．小张同学做“用电流表、电压表测电阻”的实验，实验器材齐全完好，所用电源的电压为6伏．他先将滑片置于变阻器的一端，然后连接电路，闭合电键，在向变阻器另一端移动滑片的过程中，观察到电压表的示数从4伏逐渐变小到0伏、电流表的示数从0.2安逐渐变大到0.58安．小张经过思考后发现了实验操作中的不当之处，随后重新正确连接电路进行实验．闭合电键后，移动变阻器的滑片到某个位置时，两个电表的示数分别如图（a）、（b）所示．根据该同学的阻值．（计算电实验中观察到的现象，请将有关的数据填入表格内，并求出RX阻时，精确到0.1欧）松江：25．小王同学做“用电流表、电压表测电阻”实验，所有元件均完好．他将电源（电压是1.5伏的整数倍）、待测电阻、电流表、滑动变阻器、电键等串联后，将电压表并联在电路中，他移动变阻器的滑片到某端点．刚闭合电键时，观察到电流表、电压表示数如图（a）、（b）所示．当他移动变阻器的滑片时，观察到两电表的指针向相反方向偏转．他经过思考，求出了滑动变阻器的最大阻值．他重新正确连接电路，实验步骤正确．闭合电键时，观察到电压表的示数如图（c）所示．当他移动变阻器滑片到中点位置时，记录电流表的示数在下表中．他继续移动滑片，发现电流表示数最大为0.28安．①实验所用滑动变阻器的最大阻值为欧；②请根据上述他重新正确连接电路时的相关信息，将下表填写完整．（电阻精确到0.1欧）徐汇：27．小徐做“用电流表、电压表测电阻”实验，现有电源（电压为6伏且保持不变），待测电阻R x 、电流表、电压表、滑动变阻器、电键及导线若干，所有元件均完好．他连接电路进行实验，闭合电键后，在移动变阻器滑片的过程中，发现电流表示数的变化范围为0.10～0.28安，电压表示数的变化范围为0～4伏；当移动变阻器滑片到某个位置时，电压表、电流表的示数分别如图（a ）、（b ）所示，请将下表填写完整（计算电阻精确到0.1欧）．杨浦：30．小明在做“用电流表、电压表测电阻”的实验，实验器材齐全且完好，电源电压不高于6伏。
上海市各区物理中考一模试卷按考点分类汇编 电学实验含答案
电学实验静安：26．某小组同学做“用电流表、电压表测电阻”实验．①该实验的目的是：．②为进行多次实验，三位同学各自设计了三个不同的实验方案，简述如下表所示．）上述三个方案中，能实现“多次实验，减小误差”的方案有（填序号）方案Ⅲ与另两个方案相比，优点有：（写出两点即可）．（b）小明同学根据方案Ⅲ，准备测量阻值约为20欧的电阻，实验所提供的器材齐全完好，其中：电源电压为6伏且保持不变，电流表、电压表规格如图所示，滑动变阻器有两种规格（分别标有“5欧 3安”和“50欧 1.5安”字样）．小明对所提供两种规格的滑动变阻器，提出了问题：实验中，两种变阻器是可以随意用一个变阻器，还是其中一个更适合实验？请你根据实验的相关条件，帮助小明解决问题并简要说明理由．．①该实验的目的是要学会用电流表、电压表测电阻；②（a）Ⅰ、Ⅱ、Ⅲ；多次实验时，电路不需要重新连接，操作简便；待测电阻两端的电压及通过的电流，可以在一段范围内连续变化，记录数据简便；（b）应选择标有“50欧 1.5安”的滑动变阻器；理由：可使待测电阻两端的电压及通过的电流的变化范围更大，方便读数；电压表的读取取0﹣3伏，读数更准确．浦东： 25．甲同学要测定导体R x的电阻，乙同学要测定标有“3.5V”字样小灯L的额定电功率．他们选取了电压均为6伏的电源、均标有“20Ω 2A”字样的滑动变阻器及电键和导线等．但在选取电表时，发现可选择的器材中只有一个电流表和一个电压表，经讨论后两位同学各选取了一个电表．接着，他们分别将所选电表正确接入电路，并按规范步骤进行操作．（1）为了能顺利完成各自的测量任务，选取电压表的是同学．两位同学实验依据的原理（选填“相同”或“不同”）．连接电路时，电键应处于状态．（2）选取电流表的同学闭合电键时，电流表示数0.16安；移动变阻器滑片至中点位置时（即它接入电路的电阻10欧），电流表示数0.22安．选取电压表的同学闭合电键时，电压表示数2.3伏；同样将滑片移至中点位置时，电压表示数3.5伏．综合上述信息，甲同学测得R x的电阻是欧，乙同学测得小灯L的额定电功率是瓦．故答案为：（1）乙；不同；断开；（2）17.4； 0.875．青浦：30．小张同学做“用电流表、电压表测电阻”的实验，实验器材齐全完好，所用电源的电压为6伏．他先将滑片置于变阻器的一端，然后连接电路，闭合电键，在向变阻器另一端移动滑片的过程中，观察到电压表的示数从4伏逐渐变小到0伏、电流表的示数从0.2安逐渐变大到0.58安．小张经过思考后发现了实验操作中的不当之处，随后重新正确连接电路进行实验．闭合电键后，移动变阻器的滑片到某个位置时，两个电表的示数分别如图（a）、（b）所示．根据该同学实验中观察到的现象，请将有关的数据填入表格内，并求出R X的阻值．（计算电阻时，精确到0.1欧）松江：25．小王同学做“用电流表、电压表测电阻”实验，所有元件均完好．他将电源（电压是1.5伏的整数倍）、待测电阻、电流表、滑动变阻器、电键等串联后，将电压表并联在电路中，他移动变阻器的滑片到某端点．刚闭合电键时，观察到电流表、电压表示数如图（a ）、（b ）所示．当他移动变阻器的滑片时，观察到两电表的指针向相反方向偏转．他经过思考，求出了滑动变阻器的最大阻值．他重新正确连接电路，实验步骤正确．闭合电键时，观察到电压表的示数如图（c ）所示．当他移动变阻器滑片到中点位置时，记录电流表的示数在下表中．他继续移动滑片，发现电流表示数最大为0.28安． ①实验所用滑动变阻器的最大阻值为 欧；②请根据上述他重新正确连接电路时的相关信息，将下表填写完整．（电阻精确到0.1欧）徐汇：27．小徐做“用电流表、电压表测电阻”实验，现有电源（电压为6伏且保持不变），待测电阻R x 、电流表、电压表、滑动变阻器、电键及导线若干，所有元件均完好．他连接电路进行实验，闭合电键后，在移动变阻器滑片的过程中，发现电流表示数的变化范围为0.10～0.28安，电压表示数的变化范围为0～4伏；当移动变阻器滑片到某个位置时，电压表、电流表的示数分别如图（a ）、（b ）所示，请将下表填写完整（计算电阻精确到0.1欧）．杨浦：30．小明在做“用电流表、电压表测电阻”的实验，实验器材齐全且完好，电源电压不高于6伏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2018物理一模伏安法测电阻集锦1．甲、乙两位同学做“用电流表、电压表测电阻”实验。
两位同学所用器材完全相同，电源电压为6伏，待测电阻的阻值约为10欧，滑动变阻器标有“20Ω ”。
（1）甲同学按照18（a ）所示电路图正确连接电路，在闭合电键前，他应将滑动变阻器的滑片P 移到 （选填“A”或“B”）端。
（2）甲同学闭合电键，将滑动变阻器的滑片P 移到某一位置时，两电表示数如图18（b ）所示，由此可知：电压表示数为 伏，电流表示数为 安。
（3）甲同学继续移动滑片获取多组数据，其目的是 。
（4）乙同学将测得的三组数据记录在下表中，甲同学发现乙同学的实验数据存在问题，请你判断甲同学说的是否正确 （选填“是”或“否”），并简述你的理由： 。
2． 为测量某个未知阻值的电阻，老师提供了两节新的干电池、电压表、电流表、电键、滑动变阻器、若干导线。
小红和小华分别设计了图12甲、乙所示的实验电路图。
①由设计的电路图可知，他们的实验原理是：________________________；②比较两个实验电路，你认为更为合理的是图______，理由是_____________________； ③小华按照图12乙连接实物继续实验，并设计了如下实验数据记录表。
（a ）闭合电键S 后，移动滑动变阻器滑片P 的过程中，电压表、电流表有示数，但示数变化范围很小，简述产生该现象的原因。
________________________________________ （b ）请在下表中补上实验数据表格的有关栏目。
物理量 实验序号电压 （伏） 电流 （安） 电阻 （欧）电阻平均值（欧） 1 1 /2 / 34/A BV510 01 23A0 1 2AR x P R 2SV（a ） 图18 （b ）R x、电流表、电压表（只有0～3伏档完好）、滑动变阻器、电键及导线若干。
小张正确连接电路后严格按要求进行操作，当他闭合电键时发现两电表的示数如图14（a）、（b）所示。
他经过思考后仍用原有器材重新连接了电路，并测得了三组数据记录在下表中。
根据该同学的实验及测量的数据，完成以下问题。
①实验所用电源的电压为________(14)伏。
②请将上表填写完整。
（计算电阻时，精确到欧）________(15)4. 小红同学做“用电流表、电压表测电阻”实验，电源电压保持不变，实验所用器材齐全且完好，滑动变阻器所标的“1安”字样清晰可见。
小红在连接变阻器时将滑片置于一端，使其电阻线全部接入电路中，电路连接完毕后试触电键，观察到电压表的指针位置如图12（a）所示。
她经过分析思考，重新正确连接电路，且实验步骤正确，闭合电键后观察到两电表的示数分别为安、伏。
随后根据要求，又进行了两次实验，其中一次实验是使电路中的电流达到最大，此时两电表的指针位置如图12（b）、（c）所示。
①根据图12（b）、（c）所示，该次实验所测得待测电阻的阻值为________(15)欧。
（计算结果精确到欧）②根据相关信息，请写出试触电键时电压表接在电路中的可能位置。
________(16)③根据相关信息，求本实验所用滑动变阻器的最大阻值。
________(17)（写出简要的计算过程或理由）5．小王同学做“用电流表、电压表测电阻”实验，电源电压为3伏且保持不变，所有器材均完好。
他移动滑动变阻器的滑片到阻值最大处，闭合电键，观察到电压表示数如图19所示，且电流表指针偏离零刻度线的角度与电压表相同。
然后他移动变阻器的滑片至中点，观察到电压表的示数变小至伏。
接着他继续移动变阻器的滑片，发现电路中的最大电流为安。
请将下表填写完整。
（计算电阻时，精确到欧）（9）物理量序号电压(伏)电流(安)电阻(欧)电阻平均值(欧)1 2 3实验序号电压U（伏）电流I（安）电阻R x（欧）电阻R x平均值（欧）12 13 0（a）图14 （b）图12（a）（b）（c）图19待测电阻x R 、电流表（0-3安量程档损坏）、定值电阻110R =欧、230R =欧、电键、若干导线等器材。
他经过思考，进行了三次实验，实验电路图及闭合电键S 后对应的电流表的示数分别如图17（a ）、（b ）、（c ）所示。
请根据相关信息将下表空格填写完整___________________。
物理量 实验序号电流I （安） 电压U 1 （伏） 电压U 2 （伏） 电压U x （伏） 电阻R x （欧） 电压U （伏） 1 2 3分析表格中的数据可得：待测电阻x R 的阻值为_________欧。
7．小华同学做“用电流表、电压表测电阻”实验，现有电源（电压为伏的整数倍且保持不变）、滑动变阻器A 、B 两个待选（A 标有“10Ω 1A”字样、B 标有“20Ω 2A”字样），电流表、电压表（只有0~3伏档完好）、待测电阻x R 、电键以及导线若干。
小华正确连接电路，实验步骤正确，闭合电键时电表的示数如图19（a ）、（b ）所示。
小华略微移动变阻器的滑片，发现电压表的指针就满偏了。
经过思考，小华仅调整电压表接入电路的位置并重新实验，当滑片移至某点时，电流表的示数为安，电压表的示数如图20所示。
当滑片移至某端点时，电流表的示数为安。
①实验中所用电源的电压为______伏，选用的滑动变阻器为_______（选填“A”或“B”）； ②请将下表填写完整。
（计算电阻时，精确到欧）（请填到答题卡上的表格中）_______8．小闵在做“伏安法测电阻”实验中，所用电源电压为6伏、待测电阻R X 、标有“20欧 1安”字样的滑动变阻器、电压表、电流表各一个（其表盘如图20所示）、电键及导线若干，所有器材均完好。
他先将除电压表以外的元件串联连接，再将电压表选择合适的量程并联接入电路中。
他把变阻器滑片从一端移到另一端的过程中，读出电流表示数的变化范围为安~安。
当他移动滑片至电流表指针位于如图20（甲）所示位置时，观察到某电表的指针偏离零刻度线的角度为另一电表的两倍。
（1）请画出小闵连接的电路图。
（9） （2）请将表格填写完整。
（10）9．根据“用电流表、电压表测电阻”的实验，完成下列要求。
⑴ 实验原理_________。
⑵ 请依照图13电路图，用笔画线替代导线将图13所示的实物连接完整。
⑶ 闭合电键前，需将滑动变阻器的滑片P 移到_____端（选填“A ”或“B ”）。
⑷ 小顾同学在本实验中，将最后一根导线连接完毕后闭合电键，发现电流表和电压表的示数都超出它们所能测的最大值，其原因可能是：_________________________。
⑸ 解决上述问题后，小顾重新进行实验，前两次测得的电阻分别是欧和欧，第三次测量时，电流表和电压表的示数如图14所示，则该待测电阻的阻值为_____欧。
10．小王在“用电流表、电压表测电阻”的实验中，元件均完好，电源电压为2伏的整数倍，滑动变阻器上标有“20Ω 2A”字样。
他正确连接电路，实验步骤正确，闭合电键后，电流表的示数如图14(a)所示；当把滑动变阻器的滑片P 恰好移到中点时，电压表示数如图14(b)所示；小王继续移动滑片P ，在确保安全的情况下，又测得电路中的最大电流为安。
根据以上信息，小张经思考后认为，小王所用的电源电压为6伏。
请你通过计算说明，小张的判断是正确的。
请将下表填写完整。
(14) (15) (16) (计算电阻时，精确到欧)实验 序号U X（伏）I X（安）R X（欧）1 2 3实验 次数 电压 /伏 电流 /安 电阻 /欧 电阻平均值/欧123图20（甲） 图20（乙）图13BASR xP电源+- 图14图14(a)A— 3(b)V— 3 1511．在“用电流表、电压表测电阻”的实验中，小李同学连接电路进行实验．所用电源为3节新干电池串联而成，且电压保持不变，滑动变阻器上标有“20Ω 2A”字样．（1）其实验原理是 ；（2）连接实验器材时，电键应该处于 （选填“断开”、“闭合”或“任意”）状态． （3）小李的实验步骤正确，闭合电键时，观察电流表的示数并记录在序号1中。
接着，他移动滑片到中点位置附近，发现电压表的示数如图15（a ），电流表示数如图15（b ）所示，记录在序号2中．他继续移动滑片，发现电流表最大示数比图15（b ）多了安．请在下表中将该同学设计的表格空白处填写完整。
（计算电阻时，精确到欧）。
12. 小李同学做“用电流表、电压表测电阻”实验，现有电源（电压为2伏的整数倍且保持不变）、一个待测电阻R x 、电流表、电压表、滑动变阻器、电键及导线若干。
小李连接电路，使变阻器接入电路中的电阻最大，闭合电键时观察到电压表示数为10伏、电流表示数为安。
小李移动滑片P 到某一位置，发现电压表和电流表示数如图14（a ）、（b ）所示。
他继续移动滑片P 至另一端时发现电流表示数为安。
① 请画出小李同学的实验电路图。
________② 请将正确的数据填写在下表中。
（计算电阻时，精确到欧）________物理量 序号电 压 （伏） 电 流 （安）电 阻 （欧） 电阻平均值（欧）1 （15）（15） （18） 2 （16） （16） （16） 3（17）（17）（17）物理量 实验序号电压U x（伏）电流I x （安） 电阻R x （欧）电阻R x 平均值（欧）123（a ） （b ）图14（a ） （b ）13．小李做“用电流表、电压表测电阻”的实验，实验器材齐全并完好，电源由几节新干电池组成，且电压保持不变。
他正确串联实验器材，并将滑片放置于变阻器的一端，然后将电压表并联在电路中。
闭合电键后，两电表示数如图18（a ）、（b ）所示。
接着移动变阻器的滑片，观察到电压表的示数逐渐变小，直至为零。
经过思考，他重新正确连接电路，操作步骤正确。
闭合电键后，两电表指针所在位置仍与图18（a ）、（b ）一致。
他记下此时的电压、电流值作为实验中的第一组测量数据。
小李由于记录不规范，他将正确测得的另两组实验数据记录在草稿纸上，如图19所示。
①调整电路后，图18（a ）中电流表的示数为 安，本实验所用的电源电压为 伏，滑动变阻器的最大阻值为 欧②根据记录的数据信息，计算出待测电阻的平均值是 欧。
（精确到欧）③另一组同学在实验中，由于操作不当将滑动变阻器烧坏，若没有可替换的其他滑动变阻器，为了顺利完成实验，他们可以采取的操作方法是 。
参考答案1.（11）B 。
（12）；（13）。
（14）多次改变被测电阻两端的电压及通过的电流，以便取平均值减小误差。
（15）是；（16）根据题目数据可计算当变阻器R 2为最大值20欧时，R 1两端电压最小为2伏，所以序号1数据不可能存在，应重新实验。
（其他答案合理即可） 2. ①R=U/I ②乙；多次测量取平均值，减小误差 ③物理量 实验序号电压U(V)电流I(A)电阻R(Ω)电阻的平均值Rx(Ω)3.实验 序号电压U （伏）电流I （安）电阻R x （欧）电阻R x 平均值（欧）12 34. （15） （16）电压表并联在电源或滑动变阻器的两端。
