关于6KV母线低电压保护作用
电厂6KV高压系统和380V低压系统均设有低电压保护，以保证在系统发生低电压时能够得到快速的处理，避免事故的进一步恶化。

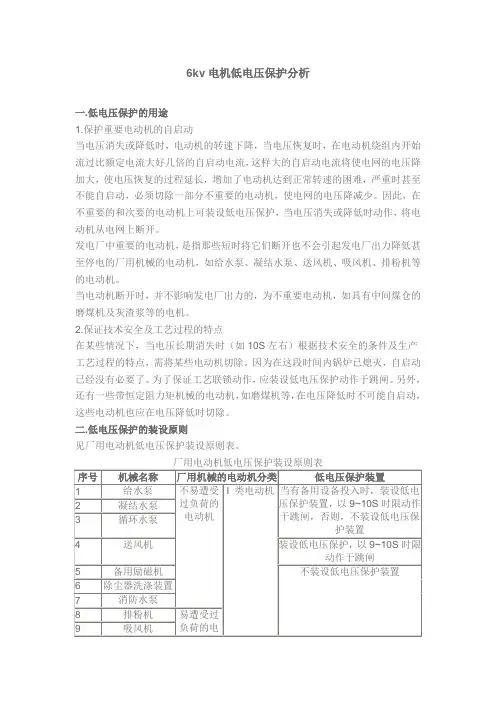

低电压保护作用如下：
1、保护重要电动机的自启动。

当电压消失或降低时，电动机的转速下降。

当电压恢复时，在电动机自启动时启动电流比额定电流大好几倍，将使电网的电压降加大，使电压恢复的过程延长，增加了电动机达到正常转速的难度，严重时甚至不能自启动，必须切除一部分不重要的电动机，使电网的电压降减少。

因此，在不重要的和次要的电动机上可装设低电压保护，当电压消失或降低时动作，将电动机从电网上断开。

2、保证机组及设备安全。

当电压长期消失时（如10S左右），根据技术安全的条件及生产工艺过程的特点，需将某些电动机切除。

因为在这段时间内锅炉已熄灭，电动机自启动已经没有必要了，所以应装设低电压保护动作于跳闸。

另外，还有一些带恒定阻力矩机械的电动机，如磨煤机等，在电压降低时不可能自启动，这些电动机也应在电压降低时切除。

无论是在电压完全消失时，或电网内的短路故障引起电动机制动时，低电压保护应当能够保证将电动机可靠断开。

为此，低电压保护应满足以下几点要求：
1、能反映对称的和不对称的电压下降。

因为在不对称短路时的电动机也可能被制动，因而当电压恢复时也会出现自启
动问题。

2、电压互感器(PT)一次侧一相或两相断线，二次侧各相断线时（三期为二次电压小开关QF1、QF2、QF3），保护装置不应误动作，并且发出PT断线信号。

但在二次回路断线故障期间，如果厂用母线真正失去电压（或电压降到规定值时），低电压保护仍应正确动作。

3、0.5s与9s的低电压保护的动作电压应分别整定。

在电压消失时，用接在线电压上的一只低电压继电器构成的保护就能达到目的，并能可靠的反应三相短路。

但当两相短路时，用一只电压继电器构成的保护，只有在接继电器的两相间发生短路时才能起作用，因而不能完全反应不对称的电压下降。

为了保证在所有两相短路的情况下保护都能动作，应采用三相继电器接线方式。

4、同一段厂用母线供电的若干台电动机，通常共同装一套低电压保护装置，低电压继电器接在厂用母线PT上。

三期6KV母线PT接线方式为YN/yn/△型。

一次绕组中三相各串接有一只高压熔丝。

第一组二次绕组上三相分别有相应的二次电压小开关QF1、QF2、QF3，四只低电压继电器分别跨接在ab，bc，ca相间的（其中有两个并联同接在ca相间），分别故障录波器、厂用电快切以及到电压变送器用于DCS画面电压显示以及到就地控制柜上用于电压表显示。

第二组二次绕组为开口三角形加消谐器，也称二次消谐器。

正常时，四个低电压继电器均得电。

如果母线PT一相断线，
其中两只继电器将失电动作，并使PT断线中间继电器得电动作，发出母线PT断线报警，同时闭锁低电压保护回路动作。

如果母线PT两相及以上断线或者母线失电，则使四只低电压继电器全部失电，使得时间继电器得电，经相应延时发出低电压信号，低电压保护动作，跳去母线上全部负荷开关。
