数控刀具常用锥柄及拉钉标准简介

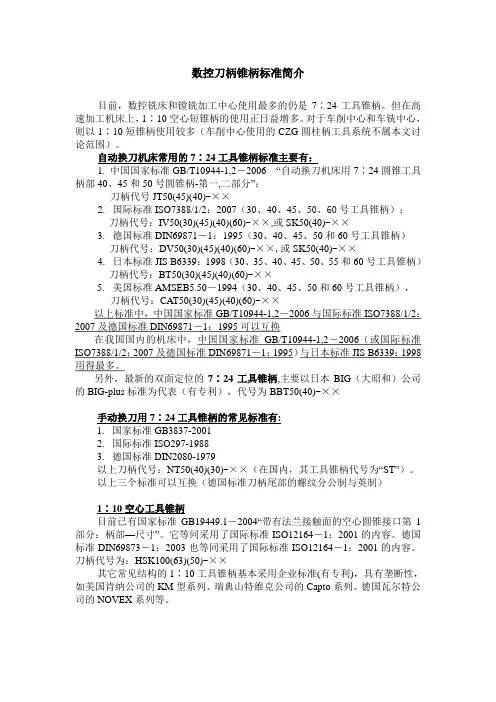

数控刀柄常用锥柄标准简介
数控刀柄锥柄标准简介目前，数控铣床和镗铣加工中心使用最多的仍是7∶24工具锥柄。
但在高速加工机床上，1∶10空心短锥柄的使用正日益增多。
对于车削中心和车铣中心，则以1∶10短锥柄使用较多（车削中心使用的CZG圆柱柄工具系统不属本文讨论范围）。
自动换刀机床常用的7∶24工具锥柄标准主要有：1. 中国国家标准GB/T10944-1,2－2006 “自动换刀机床用7∶24圆锥工具柄部40、45和50号圆锥柄-第一,二部分”；刀柄代号JT50(45)(40)-××2.国际标准ISO7388/1/2：2007（30、40、45、50、60号工具锥柄）；刀柄代号：IV50(30)(45)(40)(60)-××,或SK50(40)-××3.德国标准DIN69871－1：1995（30、40、45、50和60号工具锥柄）刀柄代号：DV50(30)(45)(40)(60)-××,或SK50(40)-××4.日本标准JIS B6339：1998（30、35、40、45、50、55和60号工具锥柄）刀柄代号：BT50(30)(45)(40)(60)-××5.美国标准AMSEB5.50－1994（30、40、45、50和60号工具锥柄），刀柄代号：CAT50(30)(45)(40)(60)-××以上标准中，中国国家标准GB/T10944-1,2－2006与国际标准ISO7388/1/2：2007及德国标准DIN69871－1：1995可以互换在我国国内的机床中，中国国家标准GB/T10944-1,2－2006（或国际标准ISO7388/1/2：2007及德国标准DIN69871－1：1995）与日本标准JIS B6339：1998用得最多。
另外，最新的双面定位的7∶24工具锥柄,主要以日本BIG（大昭和）公司的BIG-plus标准为代表（有专利），代号为BBT50(40)-××手动换刀用7∶24工具锥柄的常见标准有:1.国家标准GB3837-20012.国际标准ISO297-19883.德国标准DIN2080-1979以上刀柄代号：NT50(40)(30)-××（在国内，其工具锥柄代号为“ST”）。
锥柄标准
主轴锥孔加工中心的主轴锥孔通常分为两大类，即锥度为7:24的通用系统和1:10的HSK真空系统。
9 t4 n5 J; Z1 A7 Y P一．7:24锥度的通用刀柄9 `锥度为7:24的通用刀柄通常有五种标准和规格，即NT（传统型）、DIN 69871（德国标准）、IS0 7388/1 （国际标准）、MAS BT（日本标准）以及ANSI/ASME（美国标准）。
三维网技NT型刀柄德国标准为DIN 2080，是在传统型机床上通过拉杆将刀柄拉紧，国内也称为ST；其它四种刀柄均是在加工中心上通过刀柄尾部的拉钉将刀柄拉紧。
目前国内使用最多的是DIN 69871型（即JT）和MAS BT 型两种刀柄。
DIN 69871型的刀柄可以安装在DIN 69871型和ANSI/ASME主轴锥孔的机床上， IS0 7388/1型的刀柄可以安装在DIN 69871型、IS0 7388/1 和ANSI/ASME主轴锥孔的机床上，所以就通用性而言，IS0 7388/1型的刀柄是最好的。
（1）DIN 2080型（简称 NT或ST）DIN 2080是德国标准，即国际标准ISO 2583 ，是我们通常所说NT型刀柄，不能用机床的机械手装刀而用手动装刀。
（2） DIN 69871 型（简称JT、 DIN、DAT或DV）DIN 69871 型分两种，即DIN 69871 A/AD 型和 DIN 69871 B型，前者是中心内冷，后者是法兰盘内冷，其它尺寸相同三维|cad|机械|汽车|技术|catia|pro/e|ug|inventor|solidedge|solidworks|caxa; p8 K+ y# _9 o; I （3） ISO 7388/1 型（简称 IV或IT）其刀柄安装尺寸与DIN 69871 型没有区别，但由于ISO 7388/1 型刀柄的D4值小于DIN 69871 型刀柄的D4值，所以将ISO 7388/1型刀柄安装在DIN 69871型锥孔的机床上是没有问题的，但将DIN 69871 型刀柄安装在ISO 7388/1型机床上则有可能会发生干涉。
数控刀柄规格
似，但由于少一个楔缺口，所以ANSI B5.50型刀柄不能安装在DIN69871和IS0 7388/1机床上，但 DIN 69871和IS0 7388/1 刀柄可以安装在ANSI B5.50型机床上。
二、 1:10的HSK真空刀柄
HSK真空刀柄的德国标准是DIN69873，有六种标准和规格，即HSK-A、 HSK-B、 HSK-C、 HSK-D、 HSK-E和HSK-F，常用的有三种：HSK-A (带内冷自动换刀) 、 HSK-C (带内冷手动换刀) 和HSK-E(带内冷自动换刀，高速型)。7:24的通用刀柄是靠刀柄的7:24锥面与机床主轴孔的7:24锥面接触定位连接的，在高速加工、连接刚性和重合精度三方面有局限性。HSK真空刀柄靠刀柄的弹性变形，不但刀柄的1:10锥面与机床主轴孔的1:10锥面接触，而且使刀柄的法兰盘面与主轴面也紧密接触，这种双面接触系统在高速加工、连接刚性和重合精度上均优于7:24的HSK刀柄有A型、B型、C型、D型、E型、F型等多种规格，其中常用于加工中心(自动换刀)上的有A型、E型和F型。
数控刀具中刀柄的应用知识
加工中心的主轴锥孔通常分为两大类，即锥度为7:24的通用系统和1:10的HSK真空系统。
一、7:24锥度的通用刀柄
7:24锥度的通用刀柄锥度为7:24的通用刀柄通常有五种标准和规格，即NT（传统型）、DIN 69871（德国标准）、IS0 7388/1 （国际标准） 、MAS BT（日本标准）以及ANSI/ASME（美国标准）。NT型刀柄德国标准为DIN 2080，是在传统型机床上通过拉杆将刀柄拉紧，国内也称为ST；其它四种刀柄均是在加工中心上通过刀柄尾部的拉钉将刀柄拉紧。
(新)国内数控机床刀具标准_
国内数控机床刀具标准一．国内应用的数控机床工具柄部及配用拉钉标准１．国家标准GB10944－89《自动换刀机床用7:24圆锥工具柄部40、45和50号圆锥柄》这个国家标准规定的柄部，在型式与尺寸上与国际标准ISO7388／1完全相同。
详见图7.3-1和7.3-1。
与ISO7388／1相比，增加了一些必要的技术要求，标注了表面粗糙度及形位公差，以保证刀柄的制造质量，满足自动加工中刀具的重复换刀精度要求。
它主要应用于镗铣类加工中心机床的各种刀柄。
２．国家标准所规定的拉钉，《自动换刀机床用7:24圆锥工具柄部40、45和50号圆锥柄用拉钉》这个国家标准所规定的拉钉，在型式与尺寸上与ISO7388／Ⅱ相同。
可与前述标准GB10944－89中所规定的柄部配合使用。
３．日本标准JIS B6339-1986《加工中心机床用工具柄部及拉钉》这个标准只适用于日本进口的加工中心机床及过去几年我国的部分机床厂与日本合作设计和生产的加工中心机床。
它是在日本机床工业协会标准MAS403－1982的基础上制订出来的，在日本得到广泛的应用。
我国1985年以后设计的加工中心机床已改用新的国家标准GB10994和GB10945。
４．国家标准GB3837－83《机床工具7:24圆锥联结》这种锥柄主要用于手动换刀数控机床及重型镗铣床等。
二．整体式工具系统标准JB/GQ5010-1983《TSG工具系统型式与尺寸》TSG工具系统中的刀柄,其代号(按1990年国家标准报批稿)由四部分（JT-45-Q32-120）组成，各部分的含义如下：JT-表示工具柄型代码。
45-对圆锥柄表示锥度规格。
Q32-表示工具的规格。
120-表示刀柄的工作长度。
它所表示的工具为：自动换刀机床用7:24圆锥工具柄(GB10944)，锥柄为45号，前部为弹簧夹，最大夹持直径32mm，刀柄工作长度(锥柄大端直径φ57.15mm处到弹簧夹头前端面的距离)为120mm。
数控刀具中刀柄的应用知识
数控刀具中刀柄的应用知识数控刀具中刀柄的应用知识加工中心的主轴锥孔通常分为两大类，即锥度为7:24的通用系统和1:10的HSK真空系统。
7:24锥度的通用刀柄锥度为7:24的通用刀柄通常有五种标准和规格，即NT（传统型）、DIN 69871（德国标准）、IS0 7388/1 （国际标准）、MAS BT（日本标准）以及ANSI/ASME（美国标准）。
NT型刀柄德国标准为DIN 2080，是在传统型机床上通过拉杆将刀柄拉紧，国内也称为ST；其它四种刀柄均是在加工中心上通过刀柄尾部的拉钉将刀柄拉紧。
目前国内使用最多的是DIN 69871型（即JT）和MAS BT 型两种刀柄。
DIN 69871型的刀柄可以安装在DIN 69871型和ANSI/ASME主轴锥孔的机床上，IS0 7388/1型的刀柄可以安装在DIN 69871型、IS0 7388/1 和ANSI/ASME主轴锥孔的机床上，所以就通用性而言，IS0 7388/1型的刀柄是最好的。
（1）DIN 2080型（简称NT或ST）DIN 2080是德国标准，即国际标准ISO 2583 ，是我们通常所说NT型刀柄，不能用机床的机械手装刀而用手动装刀。
（2）DIN 69871 型（简称JT、DIN、DAT或DV）DIN 69871 型分两种，即DIN 69871 A/AD型和DIN 69871 B 型，前者是中心内冷，后者是法兰盘内冷，其它尺寸相同。
（3）ISO 7388/1 型（简称IV或IT）其刀柄安装尺寸与DIN 69871 型没有区别，但由于ISO 7388/1 型刀柄的D4值小于DIN 69871 型刀柄的D4值，所以将ISO 7388/1型刀柄安装在DIN 69871型锥孔的机床上是没有问题的，但将DIN 69871 型刀柄安装在ISO 7388/1型机床上则有可能会发生干涉。
（4）MAS BT 型（简称BT）BT型是日本标准，安装尺寸与DIN 69871、IS0 7388/1 及ANSI 完全不同，不能换用。
数控刀柄标准
数控刀柄标准2007年06月22日星期五 11:36一．国内应用的数控机床工具柄部及配用拉钉标准１．国家标准GB10944－89《自动换刀机床用7:24圆锥工具柄部40、45和50号圆锥柄》这个国家标准规定的柄部，在型式与尺寸上与国际标准ISO7388／1完全相同。
详见图7.3-1和7.3-1。
与ISO7388／1相比，增加了一些必要的技术要求，标注了表面粗糙度及形位公差，以保证刀柄的制造质量，满足自动加工中刀具的重复换刀精度要求。
它主要应用于镗铣类加工中心机床的各种刀柄。
２．国家标准所规定的拉钉，《自动换刀机床用7:24圆锥工具柄部40、45和50号圆锥柄用拉钉》这个国家标准所规定的拉钉，在型式与尺寸上与ISO7388／Ⅱ相同。
可与前述标准GB10944－89中所规定的柄部配合使用。
３．日本标准JIS B6339-1986《加工中心机床用工具柄部及拉钉》这个标准只适用于日本进口的加工中心机床及过去几年我国的部分机床厂与日本合作设计和生产的加工中心机床。
它是在日本机床工业协会标准MAS403－1982的基础上制订出来的，在日本得到广泛的应用。
我国1985年以后设计的加工中心机床已改用新的国家标准GB10994和GB10945。
４．国家标准GB3837－83《机床工具7:24圆锥联结》这种锥柄主要用于手动换刀数控机床及重型镗铣床等。
二．整体式工具系统标准JB/GQ5010-1983《TSG工具系统型式与尺寸》TSG工具系统中的刀柄,其代号(按1990年国家标准报批稿)由四部分（JT-45-Q32-120）组成，各部分的含义如下：JT-表示工具柄型代码。
45-对圆锥柄表示锥度规格。
Q32-表示工具的规格。
120-表示刀柄的工作长度。
它所表示的工具为：自动换刀机床用7:24圆锥工具柄(GB10944)，锥柄为45号，前部为弹簧夹，最大夹持直径32mm，刀柄工作长度(锥柄大端直径φ57.15mm处到弹簧夹头前端面的距离)为120mm。
数控刀柄知识
数控刀具中刀柄的应用知识加工中心的主轴锥孔通常分为两大类，即锥度为7:24的通用系统和1:10的HSK真空系统。
一、7:24锥度的通用刀柄7:24锥度的通用刀柄锥度为7:24的通用刀柄通常有五种标准和规格，即NT （传统型）、DIN 69871（德国标准）、IS0 7388/1 （国际标准）、MAS BT（日本标准）以及ANSI/ASME（美国标准）。
NT型刀柄德国标准为DIN 2080，是在传统型机床上通过拉杆将刀柄拉紧，国内也称为ST；其它四种刀柄均是在加工中心上通过刀柄尾部的拉钉将刀柄拉紧。
目前国内使用最多的是DIN 69871型（即JT）和MAS BT 型两种刀柄。
DIN 69871型的刀柄可以安装在DIN 69871型和ANSI/ASME主轴锥孔的机床上， IS0 7388/1型的刀柄可以安装在DIN 69871型、IS0 7388/1 和ANSI/ASME主轴锥孔的机床上，所以就通用性而言，IS0 7388/1型的刀柄是最好的。
（1）DIN 2080型（简称 NT或ST）DIN 2080是德国标准，即国际标准ISO 2583 ，是我们通常所说NT型刀柄，不能用机床的机械手装刀而用手动装刀。
（2） DIN 69871 型（简称JT、 DIN、DAT或DV）DIN 69871 型分两种，即DIN 69871 A/AD型和 DIN 69871 B型，前者是中心内冷，后者是法兰盘内冷，其它尺寸相同。
（3） ISO 7388/1 型（简称 IV或IT）其刀柄安装尺寸与DIN 69871 型没有区别，但由于ISO 7388/1 型刀柄的D4值小于DIN 69871 型刀柄的D4值，所以将ISO 7388/1型刀柄安装在DIN 69871型锥孔的机床上是没有问题的，但将DIN 69871 型刀柄安装在ISO 7388/1型机床上则有可能会发生干涉。
（4） MAS BT 型（简称 BT）BT型是日本标准，安装尺寸与 DIN 69871、IS0 7388/1 及ANSI 完全不同，不能换用。
自动换刀7比24圆锥工具柄 第3部分：AD、AF、UD、UF、JD和 JF 型拉钉-最新国标
自动换刀7:24圆锥工具柄第3部分：AD、AF、UD、UF、JD和JF型拉钉1 范围本文件规定了自动换刀7:24圆锥工具柄用AD、AF、UD、UF、JD和JF型拉钉的尺寸，它适合于带有一个为从刀库输送工具到主轴或者从主轴输送工具到刀库的自动夹持系统的自动换刀机床上使用。
这些工具柄被设计成符合ISO 9270（所有部分）的主轴端部最重要的尺寸。
2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO 1629 橡胶和胶乳命名(Rubber and latices—Nomenclature)ISO 2768-1 一般公差第1部分：未注公差的线性和角度公差(General tolerances—Part Tolerances for linear and angular dimensions without individual tolerance indications) 1:ISO 2768-2 一般公差第2部分：未注公差的零部件的几何公差(General tolerances—Part 2: Geometrical tolerances for features without individual tolerance indications) ISO 8015 产品几何技术规范（GPS）基础概念、原则和规则[Geometrical product specifications （GPS）—Fundamentals—Concepts，principles and rules]3 术语和定义本文件没有需要界定的术语和定义。
4 尺寸一般规定所有的尺寸和公差都是以毫米为单位，公差按ISO 8015，未注公差按ISO 2768-1的“m”级和按ISO 2768-2的“k”级。
数控刀具柄部及拉钉标准
一．国内应用的数控机床工具柄部及配用拉钉标准１．国家标准GB10944－89《自动换刀机床用7:24圆锥工具柄部40、45和50号圆锥柄》这个国家标准规定的柄部，在型式与尺寸上与国际标准ISO7388／1完全相同。
详见图7.3-1和7.3-1。
与ISO7388／1相比，增加了一些必要的技术要求，标注了表面粗糙度及形位公差，以保证刀柄的制造质量，满足自动加工中刀具的重复换刀精度要求。
它主要应用于镗铣类加工中心机床的各种刀柄。
２．国家标准所规定的拉钉，《自动换刀机床用7:24圆锥工具柄部40、45和50号圆锥柄用拉钉》这个国家标准所规定的拉钉，在型式与尺寸上与ISO7388／Ⅱ相同。
可与前述标准GB10944－89中所规定的柄部配合使用。
３．日本标准JIS B6339-1986《加工中心机床用工具柄部及拉钉》这个标准只适用于日本进口的加工中心机床及过去几年我国的部分机床厂与日本合作设计和生产的加工中心机床。
它是在日本机床工业协会标准MAS403－1982的基础上制订出来的，在日本得到广泛的应用。
我国1985年以后设计的加工中心机床已改用新的国家标准GB10994和GB10945。
４．国家标准GB3837－83《机床工具7:24圆锥联结》这种锥柄主要用于手动换刀数控机床及重型镗铣床等。
二．整体式工具系统标准JB/GQ5010-1983《TSG工具系统型式与尺寸》TSG工具系统中的刀柄,其代号(按1990年国家标准报批稿)由四部分（JT-45-Q32-120）组成，各部分的含义如下：JT-表示工具柄型代码。
45-对圆锥柄表示锥度规格。
Q32-表示工具的规格。
120-表示刀柄的工作长度。
它所表示的工具为：自动换刀机床用7:24圆锥工具柄(GB10944)，锥柄为45号，前部为弹簧夹，最大夹持直径32mm，刀柄工作长度(锥柄大端直径φ57.15mm处到弹簧夹头前端面的距离)为120mm。
标准刀柄及拉钉
日本标准拉钉Pull Stud Type of Japan 日本JIS B 6339-1998拉钉型号D D1D2D3L L1L2重量（kg）30P M12 12.5 12 16.5 43 23.4 18.4 0.04 40P M16 17 19 23 54 29 23 0.07 50P M24 25 28 38 74 34 25 0.25 60P M30 31 36 48 98 48 36 0.52Pull Stud Type of Japan 日本MAS 403 BT拉钉型号 D D1D2D3L L1L2重量（kg）L40Ⅰ/ⅡM16 17 15 23 60 35 28 0.07 L50Ⅰ/ⅡM24 25 23 38 85 45 35 0.25 L60Ⅰ/ⅡM30 31 32 56 115 65 53 0.52数控刀具常用工具锥柄标准简介国家标准GB 10945－89“自动换刀机床用7:24圆锥工具柄部40、45和50号圆锥柄用拉钉”是参照国际标准ISO 7388/2－1984制订的，外形尺寸相同，分为A型和B型两种：A型拉钉的拉紧面斜角为15°，用于不带钢球的拉紧装置，代号为“LDA”；B型拉钉的拉紧面斜角为45°，用于带钢球的拉紧装置，代号为“LDB”。
二者均带贯通孔，用于冷却液流通。
德国标准DIN 6988－1987的拉钉有A型和B型两种，A型带贯通孔；B型不带贯通孔，但有密封圈用环形槽，以防止冷却液从尾部泄漏。
两种拉钉的拉紧面斜角均为15°，用于不带钢球的拉紧装置。
日本标准JIS B 6339：1998的拉钉只有一种型式，拉钉的拉紧面斜角为15°，用于不带钢球的拉紧装置，代号为“xxP”。
日本工作机械工业会标准MAS －403的拉钉则有Ⅰ型和Ⅱ型两种：Ⅰ型拉钉的拉紧面斜角为30°，用于不带钢球的拉紧装置；Ⅱ型拉钉的拉紧面斜角为45°，用于带钢球的拉紧装置。
数控BT NT HSK 刀柄的型号分类与简介
数控刀柄一般采用7:24的圆锥工具用柄。
并采用相应形式的拉钉拉紧结构，目前在我国应用比较广泛的有ISO国际标准，GB中国标准，JT 日本标准以及美国标准的。
刀柄拉钉的不同，决定了刀柄的不同，有用钢珠拉紧的拉丁和不用钢珠拉紧的拉丁，其区别在于拉丁顶部是否有倒角数控刀具国家标准：加工中心的主轴锥孔通常分为两大类，即锥度为7:24的通用系统和1:10的HSK真空系统。
一、7:24锥度的通用刀柄锥度为7:24的通用刀柄通常有五种标准和规格，即NT（传统型）、DIN 69871（德国标准）、IS0 7388/1 （国际标准）、MAS BT（日本标准）以及ANSI/ASME（美国标准）。
NT型刀柄德国标准为DIN2080，是在传统型机床上通过拉杆将刀柄拉紧，国内也称为ST；其它四种刀柄均是在加工中心上通过刀柄尾部的拉钉将刀柄拉紧。
目前国内使用最多的是DIN69871型（即JT）和MAS BT 型两种刀柄。
DIN 69871型的刀柄可以安装在DIN 69871型和ANSI/ASME主轴锥孔的机床上，IS0 7388/1型的刀柄可以安装在DIN 69871型、IS0 7388/1和ANSI/ASME主轴锥孔的机床上，所以就通用性而言，IS0 7388/1型的刀柄是最好的。
（1）DIN 2080型（简称NT或ST）DIN 2080是德国标准，即国际标准ISO2583 ，是我们通常所说NT 型刀柄，不能用机床的机械手装刀而用手动装刀。
（2）DIN 69871 型（简称JT、DIN、DAT或DV）DIN 69871型分两种，即DIN 69871 A/AD型和DIN 69871B型，前者是中心内冷，后者是法兰盘内冷，其它尺寸相同。
（3）ISO 7388/1 型（简称IV或IT）其刀柄安装尺寸与DIN 69871型没有区别，但由于ISO 7388/1 型刀柄的D4值小于DIN 69871 型刀柄的D4值，所以将ISO7388/1型刀柄安装在DIN 69871型锥孔的机床上是没有问题的，但将DIN 69871 型刀柄安装在ISO7388/1型机床上则有可能会发生干涉。
刀柄标准
CNC刀柄标准加工中心的主轴锥孔通常分为两大类，即锥度为7:24的通用系统和1:10的HSK真空系统。
7:24锥度的通用刀柄锥度为7:24的通用刀柄通常有五种标准和规格，即NT（传统型）、DIN 69871（德国标准）、IS0 7388/1 （国际标准）、MAS BT（日本标准）以及ANSI/ASME（美国标准）。
NT型刀柄德国标准为DIN 2080，是在传统型机床上通过拉杆将刀柄拉紧，国内也称为ST；其它四种刀柄均是在加工中心上通过刀柄尾部的拉钉将刀柄拉紧。
目前国内使用最多的是DIN 69871型（即JT）和MAS BT 型两种刀柄。
DIN 69871型的刀柄可以安装在DIN 69871型和ANSI/ASME主轴锥孔的机床上， IS0 7388/1型的刀柄可以安装在DIN 69871型、IS0 7388/1 和ANSI/ASME主轴锥孔的机床上，所以就通用性而言，IS0 7388/1型的刀柄是最好的。
（1）DIN 2080型（简称 NT或ST）DIN 2080是德国标准，即国际标准ISO 2583 ，是我们通常所说NT型刀柄，不能用机床的机械手装刀而用手动装刀。
（2） DIN 69871 型（简称JT、 DIN、DAT或DV）DIN 69871 型分两种，即DIN 69871 A/AD型和DIN 69871 B型，前者是中心内冷，后者是法兰盘内冷，其它尺寸相同。
（3） ISO 7388/1 型（简称 IV或IT）其刀柄安装尺寸与DIN 69871 型没有区别，但由于ISO 7388/1 型刀柄的D4值小于DIN 69871 型刀柄的D4值，所以将ISO 7388/1型刀柄安装在DIN 69871型锥孔的机床上是没有问题的，但将DIN 69871 型刀柄安装在ISO 7388/1型机床上则有可能会发生干涉。
（4） MAS BT 型（简称 BT）BT型是日本标准，安装尺寸与 DIN 69871、IS0 7388/1 及ANSI 完全不同，不能换用。
数控刀具国家标准
国内数控机床刀具标准及选择国内数控机床刀具标准１．国家标准GB10944－89《自动换刀机床用7:24圆锥工具柄部40、45和50号圆锥柄》这个国家标准规定的柄部，在型式与尺寸上与国际标准ISO7388／1完全相同。
详见图7.3-1和7.3-1。
与ISO7388／1相比，增加了一些必要的技术要求，标注了表面粗糙度及形位公差，以保证刀柄的制造质量，满足自动加工中刀具的重复换刀精度要求。
它主要应用于镗铣类加工中心机床的各种刀柄。
２．国家标准所规定的拉钉，《自动换刀机床用7:24圆锥工具柄部40、45和50号圆锥柄用拉钉》这个国家标准所规定的拉钉，在型式与尺寸上与ISO7388／Ⅱ相同。
可与前述标准GB10944－89中所规定的柄部配合使用。
３．日本标准JIS B6339-1986《加工中心机床用工具柄部及拉钉》这个标准只适用于日本进口的加工中心机床及过去几年我国的部分机床厂与日本合作设计和生产的加工中心机床。
它是在日本机床工业协会标准MAS403－1982的基础上制订出来的，在日本得到广泛的应用。
我国1985年以后设计的加工中心机床已改用新的国家标准GB10994和GB10945。
４．国家标准GB3837－83《机床工具7:24圆锥联结》这种锥柄主要用于手动换刀数控机床及重型镗铣床等。
二．整体式工具系统标准JB/GQ5010-1983《TSG工具系统型式与尺寸》TSG工具系统中的刀柄,其代号(按1990年国家标准报批稿)由四部分（JT-45-Q32-120）组成，各部分的含义如下：JT-表示工具柄型代码。
45-对圆锥柄表示锥度规格。
Q32-表示工具的规格。
120-表示刀柄的工作长度。
它所表示的工具为：自动换刀机床用7:24圆锥工具柄(GB10944)，锥柄为45号，前部为弹簧夹，最大夹持直径32mm，刀柄工作长度(锥柄大端直径φ57.15mm处到弹簧夹头前端面的距离)为120mm。
表1 工具柄部型式代号代号工具柄部型式JT 自动换刀机床用7:24圆锥工具柄 GB 10944-89BT 自动换刀机床用7:24圆锥BT型工具柄 JIS B6339ST 手动换刀机床用7:24圆锥工具柄 GB 3837.3-83MT 带扁尾莫氏圆锥工具柄 GB 1443-85MW 无扁尾莫氏圆锥工具柄 GB 1443-85ZB 直柄工具柄 GB 6131-85表2 工具的用途代号及规格参数用途代号用途规格参数表示的内容J 装直柄接杆工具装接杆也直径—刀柄工作长度Q 弹簧夹头最大夹持直径—刀柄工作长度XP 装削平型直柄工具装刀孔直径—刀柄工作长度Z 装莫氏短锥钻夹头莫氏短锥号—刀柄工作长度ZJ 装莫氏锥度钻夹头贾氏锥柄号—刀柄工作长度M 装带扁尾莫氏圆锥柄工具莫氏锥柄号—刀柄工作长度MW 装无扁尾莫氏圆锥柄工具莫氏锥柄号—刀柄工作长度MD 装短莫氏圆锥柄工具莫氏锥柄号—刀柄工作长度JF 装浮动绞刀绞刀块宽度—刀柄工作长度G 攻丝夹头最大攻丝规格—刀柄工作长度TQW 倾斜型微调镗刀最小镗孔直径—刀柄工作长TS 双刃镗刀最小镗刀直径—刀柄工作长度TZC 直角型粗镗刀最小镗孔直径—刀柄工作长度TQC 倾斜型粗镗刀最小镗孔直径—刀柄工作长度TF 复合镗刀小孔直径/大孔直径—孔工作长度TK 可调镗刀头装刀孔直径—刀柄工作长度XS 装三面刃铣刀刀具内孔直径—刀柄工作长度XL 装套式立铣刀刀具内孔直径—刀柄工作长度XMA 装A类面铣刀刀具内孔直径—刀柄工作长度XMB 装B类面铣刀刀具内孔直径—刀柄工作长度XMC 装C类面铣刀刀具内孔直径—刀柄工作长度KJ 装扩孔钻和铰刀１：３０圆锥大端直径—刀柄工作长度数控刀具国家标准概述：1、可转位刀具的基本概念可转位刀具是将预先加工好并带有若干个切削刃的多边形刀片，用机械夹固的方法夹紧在刀体上的一种刀具。
CNC 刀柄标准 - 狼的眼泪的日志 - 网易博客
LDB-50BT
25 17 23 24 85 45 35 10 5
30°
日本标准拉钉
Pull Stud Type of Japan 日本JIS B 6339-1998
拉钉型号 D D1 D2 D3 L L1 L2 重量（kg）
30P M12 12.5 12 16.5 43 23.4 18.4 0.04
型 号 D D1 D2 M L L1 L2 H H1
LDA-40 17 14 19 16 54 26 20 4 4
LDA-45 21 17 23 20 65 30 23 5 5
LDA-50 25 21 28 24 74 34 25 6 7
IS0 标准B 型 ISO 7388/2-Type B 配用JT 型刀柄
日本标准 MAS 403 配用BT 型刀柄
型 号 D D1 D2 M L L1 L2 H H1 β
LDA-40BT 45°
LDB-40BT
17 10 15 16 60 35 28 6 3
30°
LDA-45BT 45°
LDB-45BT
21 14 19 20 70 40 31 8 4
30°
键槽倒圆角的标注方法；在规范性附录中规定了锥柄与法兰端面的空刀槽的型式
和尺寸；在资料性附录中建议了平衡区域。遗憾的是没有规定锥柄的锥度公差和
大端直径公差。它分为A 型和C 型两种：A 型用于自动或手动换刀；C 型只能用
于手动换刀。由于采用锥面和端面双重定位，轴向和径向定位精度较高；通过尾
端的键与锥面、端面的摩擦传递扭矩大；锥柄长度短、重量轻、换刀快；由于适
DIN 型刀柄安装在ISO 7388/1 型机床上则有可能会发生干涉。
数控刀具常用工具锥柄标准简介
数控刀具常用工具锥柄标准简介孟广达 高 英 李 伟哈量集团数控刀具公司 随着数控金切机床的广泛使用,与之配套的数控刀具使用量也在不断增加。
由于我国多年来从不同国家引进了大量数控机床,而这些机床采用的工具锥柄标准不尽相同,这就给用户(尤其是刚接触数控金切机床的新用户)选用数控刀具带来一些困难和问题。
本文根据笔者手头收集到的一些相关标准作一简要介绍,希望有助于增加读者对数控刀具常用工具锥柄标准的了解和掌握。
目前,数控铣床和镗铣加工中心使用最多的仍是7∶24工具锥柄。
但在高速加工机床上,1∶10空心短锥柄的使用正日益增多。
对于车削中心和车铣中心,则以1∶10短锥柄使用较多(车削中心使用的CZG圆柱柄工具系统不属本文讨论范围)。
自动换刀机床常用的7∶24工具锥柄标准主要有:中国国家标准G B10944-89:“自动换刀机床用7∶24圆锥工具柄部40、45和50号圆锥柄”;国际标准IS O7388/1:1983(40、45和50号工具锥柄)和IS O 7388/3:1986(30号工具锥柄);德国标准分DI N 69871-1:1995(30、40、45、50和60号工具锥柄)和DI N69871-2(40、45、50、55和60号工具锥柄)两种;日本现行标准为J IS B6339:1998(30、35、40、45、50、55和60号工具锥柄),用于代替日本工作机械工业会标准MAS-403:1975(40、45、50和60号工具锥柄);美国现行标准为AMSE B5150-1994(30、40、45、50和60号工具锥柄),用于代替ANSI/AS ME B5150 -1985标准。
手动换刀用7∶24工具锥柄的常见标准有国家标准G B383713-83和国际标准IS O297-82,以及机械行业标准JB338111-83。
1∶10空心工具锥柄目前已有国家标准G B 1944911-2004“带有法兰接触面的空心圆锥接口第1部分:柄部—尺寸”。
数控刀柄标准
数控刀柄标准本文有爱数控 提供一．国内应用的数控机床工具柄部及配用拉钉标准１．国家标准GB10944－89《自动换刀机床用7:24圆锥工具柄部40、45和50号圆锥柄》这个国家标准规定的柄部，在型式与尺寸上与国际标准ISO7388／1完全相同。
详见图7.3-1和7.3-1。
与ISO7388／1相比，增加了一些必要的技术要求，标注了表面粗糙度及形位公差，以保证刀柄的制造质量，满足自动加工中刀具的重复换刀精度要求。
它主要应用于镗铣类加工中心机床的各种刀柄。
２．国家标准所规定的拉钉，《自动换刀机床用7:24圆锥工具柄部40、45和50号圆锥柄用拉钉》这个国家标准所规定的拉钉，在型式与尺寸上与ISO7388／Ⅱ相同。
可与前述标准GB10944－89中所规定的柄部配合使用。
３．日本标准JIS B6339-1986《加工中心机床用工具柄部及拉钉》这个标准只适用于日本进口的加工中心机床及过去几年我国的部分机床厂与日本合作设计和生产的加工中心机床。
它是在日本机床工业协会标准MAS403－1982的基础上制订出来的，在日本得到广泛的应用。
我国1985年以后设计的加工中心机床已改用新的国家标准GB10994和GB10945。
４．国家标准GB3837－83《机床工具7:24圆锥联结》这种锥柄主要用于手动换刀数控机床及重型镗铣床等。
二．整体式工具系统标准JB/GQ5010-1983《TSG工具系统型式与尺寸》TSG工具系统中的刀柄,其代号(按1990年国家标准报批稿)由四部分（JT-45-Q32-120）组成，各部分的含义如下：JT-表示工具柄型代码。
45-对圆锥柄表示锥度规格。
Q32-表示工具的规格。
120-表示刀柄的工作长度。
它所表示的工具为：自动换刀机床用7:24圆锥工具柄(GB10944)，锥柄为45号，前部为弹簧夹，最大夹持直径32mm，刀柄工作长度(锥柄大端直径φ57.15mm处到弹簧夹头前端面的距离)为120mm。
刀柄系统和拉钉
刀柄系统和拉钉刀柄系统和拉钉加工中心的主轴锥孔通常分为两大类：即锥度为7:24的通用系统和1:10的锥柄系统。
一. 1:10的锥柄系统。
1:10的锥柄系统有几种,比较有影响的有德国的HSK真空刀柄（标准DIN69873）和一些大的公司的企业标准与日本的NC5实心刀柄。
HSK真空刀柄靠刀柄的弹性变形，不但刀柄的1:10锥面与机床主轴孔的1:10锥面接触，而且使刀柄的法兰盘面与主轴面也紧密接触，1∶10空心工具锥柄目前已有国家标准GB19449.1－2004（带有法兰接触面的空心圆锥接口第1部分：柄部—尺寸）。
它等同采用了国际标准ISO12164－1：2001的内容。
原德国标准DIN69893－1：1996已被新的标准DIN69873－1：2003代替，新的德国标准也等同采用了国际标准ISO12164－1：2001的内容。
其它常见结构的1∶10工具锥柄基本采用企业标准，具有垄断性，如美国肯纳公司的KM型系列、瑞典山特维克公司的Capto 系列、德国瓦尔特公司的NOVEX系列等。
这种双面接触系统在高速加工、连接刚性和重合精度上均优于7:24的通用刀柄系统，但也有其缺点，如加工困难、刀具悬伸大而影响刀具刚性、刀柄重磨困难等。
日本的NC5刀柄采用的是实心结构。
二．7:24的通用系统。
锥度为7:24的通用刀柄通常有四种国际标准和规格：IS0 7388/1-1983（E）（等同于DIN69871.A和GB/T10944-1989）；DIN 69871（德国标准）；ANSIB5.50CAT（美国标准）；MAS403BT（日本标准）。
1）.IS0 7388/1-1983（E）（等同于DIN69871.A和GB/T10944-1989）：该标准的刀柄的国内代号是JT，如JT30、JT40、JT50等。
中国国家标准GB10944－89是参照采用国际标准ISO88/1：1983制定的，除对极个别项目数据进行了圆整（如尾部螺纹底孔深度13）或未规定数据（如法兰上的键槽根底倒角）外，其它数据完全相同。
标准刀柄及拉钉
日本标准拉钉Pull Stud Type of Japan 日本JIS B 6339-1998拉钉型号D D1D2D3L L1L2重量（kg）30P M12 12.5 12 16.5 43 23.4 18.4 0.04 40P M16 17 19 23 54 29 23 0.07 50P M24 25 28 38 74 34 25 0.25 60P M30 31 36 48 98 48 36 0.52Pull Stud Type of Japan 日本MAS 403 BT拉钉型号 D D1D2D3L L1L2重量（kg）L40Ⅰ/ⅡM16 17 15 23 60 35 28 0.07 L50Ⅰ/ⅡM24 25 23 38 85 45 35 0.25 L60Ⅰ/ⅡM30 31 32 56 115 65 53 0.52数控刀具常用工具锥柄标准简介国家标准GB 10945－89“自动换刀机床用7:24圆锥工具柄部40、45和50号圆锥柄用拉钉”是参照国际标准ISO 7388/2－1984制订的，外形尺寸相同，分为A型和B型两种：A型拉钉的拉紧面斜角为15°，用于不带钢球的拉紧装置，代号为“LDA”；B型拉钉的拉紧面斜角为45°，用于带钢球的拉紧装置，代号为“LDB”。
二者均带贯通孔，用于冷却液流通。
德国标准DIN 6988－1987的拉钉有A型和B型两种，A型带贯通孔；B型不带贯通孔，但有密封圈用环形槽，以防止冷却液从尾部泄漏。
两种拉钉的拉紧面斜角均为15°，用于不带钢球的拉紧装置。
日本标准JIS B 6339：1998的拉钉只有一种型式，拉钉的拉紧面斜角为15°，用于不带钢球的拉紧装置，代号为“xxP”。
日本工作机械工业会标准MAS －403的拉钉则有Ⅰ型和Ⅱ型两种：Ⅰ型拉钉的拉紧面斜角为30°，用于不带钢球的拉紧装置；Ⅱ型拉钉的拉紧面斜角为45°，用于带钢球的拉紧装置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数控刀具常用工具锥柄标准简介
随着数控金切机床的广泛使用，与之配套的数控刀具使用量也在不断增加。
由于我国多年来从不同国家引进了大量数控机床，而这些机床采用的工具锥柄标准不尽相同，这就给用户（尤其是刚接触数控金切机床的新用户）选用数控刀具带来一些困难和问题。
本文根据笔者手头收集到的一些相关标准作一简要介绍，希望有助于增加读者对数控刀具常用工具锥柄标准的了解和掌握。
目前，数控铣床和镗铣加工中心使用最多的仍是7∶24工具锥柄。
但在高速加工机床上，1∶10空心短锥柄的使用正日益增多。
对于车削中心和车铣中心，则以1∶10短锥柄使用较多（车削中心使用的CZG圆柱柄工具系统不属本文讨论范围）。
自动换刀机床常用的7∶24工具锥柄标准主要有：中国国家标准GB 10944－89《自动换刀机床用7∶24圆锥工具柄部40、45和50号圆锥柄》；国际标准ISO 7388/1：1983（40、45和50号工具锥柄）和ISO 7388/3：1986（30号工具锥柄）；德国标准分DIN 69871－1：1995（30、40、45、50和60号工具锥柄）和DIN 69871－2（40、45、50、55和60号工具锥柄）两种；日本现行标准为JIS B 6339：1998（30、35、40、45、50、55和60号工具锥柄），用于代替日本工作机械工业会标准MAS－403：1975（40、45、50和60号工具锥柄）；美国现行标准为AMSE B5.50－1994（30、40、45、50和60号工具锥柄），用于代替ANSI/AMSE B5.50－1985标准。
手动换刀用7∶24工具锥柄的常见标准有国家标准GB 3837.3－83和国际标准ISO 297－82，以及机械行业标准JB 3381.1－83。
1∶10空心工具锥柄目前已有国家标准GB 19449.1－2004《带有法兰接触面的空心圆锥接口第1部分：柄部—尺寸》。
它等同采用了国际标准ISO 12164－1：2001的内容。
原德国标准DIN 69893－1：1996已被新的标准DIN 69873－1：2003代替，新的德国标准也等同采用了国际标准ISO 12164－1：2001的内容。
其它常见结构的1∶10工具锥柄基本采用企业标准，具有垄断性，如美国肯纳公司的KM型系列、瑞典山特维克公司的Capto系列、德国瓦尔特公司的NOVEX系列等。
一、7∶24工具锥柄及其拉钉
1）7∶24工具锥柄
⑴自动换刀机床用7∶24工具锥柄
自动换刀机床用7∶24工具锥柄的中国国家标准GB 10944－89是参照采用国际标准ISO 7388/1：1983制定的，除对极个别项目数据进行了圆整（如尾部螺纹底孔深度13）或未规定数据（如法兰上的键槽根底倒角）外，其它数据完全相同。
而国际标准ISO 7388/1：1983又是参照德国标准DIN 69871－1的A型工具锥柄制定的，所以这三个标准的外形尺寸相同。
在国内，其工具
锥柄的代号为“JT”。
其特征是：法兰厚度较小；有一装刀用的定位缺口；两个端键槽为不对称分布。
自动换刀机床用7∶24工具锥柄在德国标准DIN 69871－1中分为A型、AD型和B型三种：A型为螺纹底孔不通的；AD型为螺纹底孔贯通的；B型为法兰端面供水的。
而DIN 69871－2则只有C型一种，为双平行法兰、无V型槽的，现在已很少采用。
其工具锥柄代号虽然标准中未作规定，但在德国其代号通常称为“SK”。
自动换刀机床用7∶24工具锥柄的日本标准JIS B 6339：1998虽已替代了日本工作机械工业会标准MAS－403：1975，但由于其主要外形尺寸相同，对使用基本没有影响，所以在不少制造商的样本上仍然标注MAS－403标准代号，而未标注JIS B 6339。
但应注意，这两个标准所用的拉钉是不同的。
其工具锥柄代号为“BT”，特征为：法兰厚度较大；V型槽非对称分布，靠近工作部分一侧；两个端键槽对称分布；端键槽不铣通。
自动换刀机床用7∶24工具锥柄的美国标准AMSE B5.50－1994已替代了ANSI/AMSE B5.50－1985，同样，由于外形尺寸相同，很多制造商在样本上仍标注ANSI/AMSE B5.50，或只标注ANSI。
其工具锥柄代号虽然标准中未作规定，但通常称为“CAT”，其特征为：法兰厚度较小；两个端键槽为非对称分布；在一个端键槽的底面上钻有识别孔，用于刀具定位。
其尾部螺纹应为UNC 制螺纹，国内制造商为方便用户使用，改为对应的公制螺纹，其它尺寸不变。
⑵手动换刀用7∶24工具锥柄
手动换刀用7∶24工具锥柄的中国国家标准GB 3837.3－83是等同采用国际标准ISO 297－82制订的，其特征为：法兰上无V型槽，两个端键槽为对称分布，锥柄小端带圆柱尾，工具锥柄部分的长度较大。
在国内，其工具锥柄代号为“ST”。
用于通用铣床。
手动换刀用7∶24工具锥柄的机械行业标准JB 3381.1－83是用于无机械手和刀库的数控铣床的工具锥柄。
其特征为：法兰上无V型槽，两个端键槽对称分布，锥柄小端不带圆柱尾。
在国内，其工具锥柄代号也为“ST”，因此很容易与带圆柱尾的7∶24工具锥柄相互混淆，因此用户在订货时必须说明是否带圆柱尾（哈量集团样本规定为“WST”，以示区别）。
虽然该标准已被国家标准GB 10944－89替代，但用户仍有需求，因此建议在以后的标准修订或制定时，解决该标准的合法性及其工具锥柄代号命名问题。
除带圆柱尾的手动换刀用7∶24工具锥柄不用拉钉外，上述其它7∶24工具锥柄均需安装拉钉才能使用，其外形尺寸取决于所采用的标准。
2）拉钉
国家标准GB 10945－89《自动换刀机床用7∶24圆锥工具柄部40、45和50号圆锥柄用拉钉》是参照国际标准ISO 7388/2－1984制订的，外形尺寸相同，分为A型和B型两种：A型拉钉的拉紧面斜角为15°，用于不带钢球的拉紧装置，代号为“LDA”；B型拉钉的拉紧面斜角为45°，用于带钢球的拉紧装置，代号为“LDB”。
二者均带贯通孔，用于冷却液流通。
德国标准DIN 6988－1987的拉钉有A型和B型两种，A型带贯通孔；B 型不带贯通孔，但有密封圈用环形槽，以防止冷却液从尾部泄漏。
两种拉钉的拉紧面斜角均为15°，用于不带钢球的拉紧装置。
日本标准JIS B 6339：1998的拉钉只有一种型式，拉钉的拉紧面斜角为15°，用于不带钢球的拉紧装置，代号为“xxP”。
日本工作机械工业会标准MAS －403的拉钉则有Ⅰ型和Ⅱ型两种：Ⅰ型拉钉的拉紧面斜角为30°，用于不带钢球的拉紧装置；Ⅱ型拉钉的拉紧面斜角为45°，用于带钢球的拉紧装置。
使用时应注意，这两种拉钉的头部长度比JIS B 6339：1998标准的拉钉头部直径小，颈部长度长，其代号为“PxxT”。
美国标准AMSE B5.50－1994的拉钉只有一种型式，拉钉的拉紧面斜角为45°，且凸缘与螺纹之间无定心圆柱。
螺纹应为UNC制螺纹，国内制造商为方便用户使用，也改为对应的公制螺纹，其它尺寸不变。
二、1∶10空心短圆锥柄
1∶10空心短圆锥柄的国际标准ISO 12164－1：2001基本采用了德国标准DIN 69873－1的方案。
主要不同之处是：将柄部锥度由1∶10改为1∶9.98，以确保锥柄与安装孔配合时大端直径先接触；只规定了大端直径的理论正确尺寸，取消了大、小端直径及其公差；取消了大、小端直径间的距离尺寸；改变了尾部端键槽倒圆角的标注方法；在规范性附录中规定了锥柄与法兰端面的空刀槽的型式和尺寸；在资料性附录中建议了平衡区域。
遗憾的是没有规定锥柄的锥度公差和大端直径公差。
它分为A型和C型两种：A型用于自动或手动换刀；C型只能用于手动换刀。
由于采用锥面和端面双重定位，轴向和径向定位精度较高；通过尾端的键与锥面、端面的摩擦传递扭矩大；锥柄长度短、重量轻、换刀快；由于适合高速机床使用，因此得到迅速推广。
虽然美国肯纳公司的KM型1∶10空心短圆锥柄出现较早，但由于存在结构和工艺缺陷，因此未能被采用为ISO标准，目前在数控车床上应用较多。
瑞典山德维克公司的Capto系列、德国瓦尔特公司的NOVEX系列等属于企业性标准，其应用有一定局限性，在此不作介绍。
