《中建一局集团施工现场标准化图册》(2020版)(C级)
隧道施工-施工现场平面布置
4、施工现场平面布置4.1平面布置原则（1）占地面积少、平面布置合理；讲究科学，通过计算确定。
（2）总体策划满足工程分阶段管理需要；要全面考录，合理组织运输，减少二次搬运和场内搬运距离，力求材料直达工地，尤其大型的预制构件，将运输量和起重量减至最小。
小型构建预制场地力求运输方便，接近水源。
（3）充分利用既有道路、构（建）筑物，降低费用。
尤其原有道路、桥梁、排水系统。
（4）施工现场临时用电应根据工程实际情况对用电负荷、用电量等方面进行计算和说明；消防通道、防火器材符合要求；文明施工要符合主管部门要求；建筑垃圾、废水排放、扬尘治理都要符合环保要求；水土保持要符合法律法规要求。
（5）不能违背法律、法规和规范性文件要求。
4.2总平面布置按照《中建一局集团施工现场标准化施工图册》的要求本项目主要设置项目经理部、施工人员生活区以及施工操作区，如木工操作间、钢筋操作间、机修操作间、材料堆放区及油库等，施工人员生活区根据不同的情况自行搭建彩钢活动板房和搭设临时生产用房，具体位置拟设在主线桥附近与外界沟通设置临时混凝土道路。
施工区域及隔离护墙与非施工区、生活区隔离，并标牌示意，设置纠察固定值班亭，并增设流动岗日夜值班，确保区内安全保卫工作，并做好防盗防火工作，确保施工和行人安全。
4.2.1项目部布置为保证工程按期、优质实施的目标，拟建立一个以工程项目经理为领导的项目经理部，分别组成工程施工以及工程质量、工期、安全、文明的管理体系，并设立以技术主管为核心的质量保证体系来开展各项工作，对整个工程的全过程进行全面的质量管理。
因此整个工程将由工程项目部统一指挥、调度和协调，形成一个分片负责又密切联系的管理系统。
根据工程规模及项目管理人员数量，项目部设置包括业主、监理工程师、施工管理人员生活用房以及办公室、会议室、餐厅、伙房等。
项目部设置在交通便利的兴隆镇上，占地面积2000m2，建筑面积1000m2。
项目部按照标化工地要求进行布置。

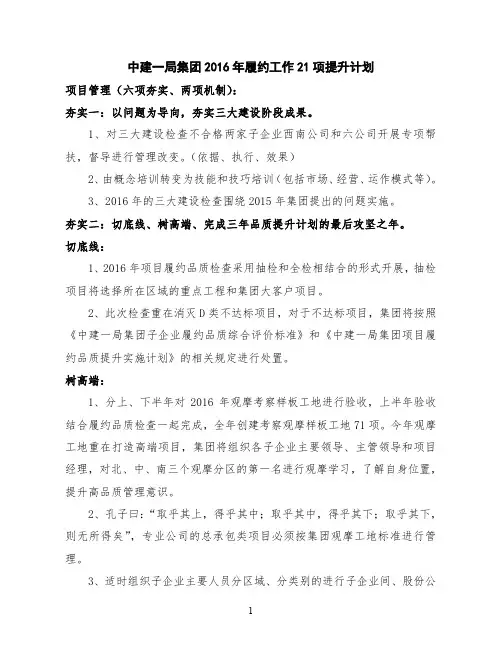

集团 履约工作 项提升计划
中建一局集团2016年履约工作21项提升计划项目管理（六项夯实、两项机制）：夯实一：以问题为导向，夯实三大建设阶段成果。
1、对三大建设检查不合格两家子企业西南公司和六公司开展专项帮扶，督导进行管理改变。
（依据、执行、效果）2、由概念培训转变为技能和技巧培训（包括市场、经营、运作模式等）。
3、2016年的三大建设检查围绕2015年集团提出的问题实施。
夯实二：切底线、树高端、完成三年品质提升计划的最后攻坚之年。
切底线：1、2016年项目履约品质检查采用抽检和全检相结合的形式开展，抽检项目将选择所在区域的重点工程和集团大客户项目。
2、此次检查重在消灭D类不达标项目，对于不达标项目，集团将按照《中建一局集团子企业履约品质综合评价标准》和《中建一局集团项目履约品质提升实施计划》的相关规定进行处置。
树高端：1、分上、下半年对2016年观摩考察样板工地进行验收，上半年验收结合履约品质检查一起完成，全年创建考察观摩样板工地71项。
今年观摩工地重在打造高端项目，集团将组织各子企业主要领导、主管领导和项目经理，对北、中、南三个观摩分区的第一名进行观摩学习，了解自身位置，提升高品质管理意识。
2、孔子曰：“取乎其上，得乎其中；取乎其中，得乎其下；取乎其下，则无所得矣”，专业公司的总承包类项目必须按集团观摩工地标准进行管理。
3、适时组织子企业主要人员分区域、分类别的进行子企业间、股份公司内部及业内领先的高优项目对标交流，掌握行业最优水准。
4、加大全国优秀项目经理、建造师的打造工作。
集团负责全国级优秀创建——国家级优秀项目经理、优秀建造师评选名额，股份公司优先考虑上一年度股份公司优秀项目管理奖获奖项目，每年3-4名，北京市建筑业联合会每年评选名额2名，各子企业应加强与参评项目所在地的地方协会的联系，争取地方协会的评选名额。
子公司负责省市级优秀创建——做好评优策划工作，打造品牌人物：子企业要做好争创省部级优秀项目经理、优秀建造师的工作，为开拓市场铺路；集团公司每年评优名额有限，子企业应该发挥主观能动性，积极寻找评优渠道，为争创国家级优秀项目经理、优秀建造师做好准备工作。
《中建X局集团施工现场CI达标创优策划方案》(模板)
**********************工程CI达标／创优策划方案编制人：（项目CI主管手写）审核人：（项目经理手写）审批人：（CI评审员／公司CI主管手写）审批日期：（手写、公司主管部门盖章）目录一、工程概况二、组织管理执行机构1、目标2、CI创优工作小组3、CI工作原则三、设计依据四、CI具体实施方案1、工地外貌2、现场临建3、现场图牌4、生活临建5、施工机械设备6、楼面形象7、人员形象8、办公系统应用一、工程概况……………………………………………………………………总建筑面积为***万平方米，工程造价****亿元。
该工程于***年****月***日开工，计划***年竣工。
二、组织管理执行机构1、目标项目部在组建之初，因****的高度重视，将该工程确定为（创***奖、省/市级观摩工地、省／市级安全文明＊＊工地、集团精品杯…），确保CI＊＊奖的管理目标（高优奖项目标需上报各业务主管部门备案为准）。
2、CI创优工作小组2.1、创优实施工作小组组织体系图2.2、工作小组成员及基本职责组长：***副组长：***、***组员：*****************************************项目部CI创优实施工作小组成员在组长、副组长的领导下，负责各自职责范围内CI创优的策划、创建和落实工作，确保中建总公司CI规范、中建一局相关要求在项目得以全面正确而又有效的实施。
（以下分工内容，根据项目实际情况调整，仅供参考）项目经理 ***：从中国建筑CI战略总体要求出发，组织整个项目的CI策划工作，制定项目CI工作目标，组织项目部全体员工学习CI规范，树立良好的CI形象意识，督促项目CI策划的实施与落实。
*** ：按照项目的CI创优策划，细化其中各个部分，具体负责办公区和施工现场的具体设计和布设，检查督促CI在责任区域内的规范实施与维护工作。
***：按照中建总公司《企业形象视觉识别规范手册》（房建系统分册）、《中建一局施工现场标准化图册》（2016年12月版）、《中建一局集团营地建造图册（2017版）》等规范要求，结合该工程CI目标进行整体规划部署，负责CI具体策划，组织实施和验收。
施工现场安全防护标准化图册标准化图集
说明：
1.栋号标识牌悬挂于楼体外侧醒目位置。
2.楼层标识牌悬挂于楼梯平台口处、施工电梯安全门外
侧及脚手架外立面等位置。
3.字体：蓝底白字，方正大黑。
4.规格：栋号牌：宽×高=800×600mm。
楼层牌：宽×高=400×300mm。
5.材质：采用PVC板制作，面层采用户外车贴或不干胶。
2.“禁拆外脚手架拉结点”牌悬挂于外脚手架内侧，面
向结构主体，每隔30米1处，每层每面至少2处。
3.“通道口宣传”牌悬挂于安全通道和斜道入口处。
4.“禁止吸烟”牌悬挂于库房、木工模板加工区、易燃
易爆物品存放区、装饰装修作业区等。4号：当心坠物5号：禁拆外脚手架拉结点
5.规格：宽×高=550×800mm。
方设置材料标识牌（右上图）；原材料经车间加工制成
半成品后，在半成品堆放区域前设置半成品加工标识牌
（右下图）。
3.材料标识牌与支架配套使用。
4.字体：蓝边，白底，黑字。
5.规格：材料标识牌：宽×高=450×300mm，标识牌支
架如图标示。
6.材质：标识牌采用镀锌铁板或铝塑板制作，边框为
20mm，标识牌支架采用方钢和槽钢焊接制作。
说明：
1.项目管理人员风采牌设置于办公区显要位置。
2.风采牌应显示各项目管理人员的照片、姓名、职务及
电话，照片着装应统一，相片安放使用亚克力槽。
3.规格：宽×高≥3000×2000mm。
4.材质：铝塑板、PVC板或喷绘制作。
1.16 安全警示镜
说明：
1.安全警示镜应设置在施工现场入口处，提醒施工人员
分项工程安全管理办法》（住建部建质[2009]87号）中所
中国建筑一局(集团)临建设施实用标准化施工手册簿2015
中国建筑一局（集团）有限公司青岛兴源•巴黎城项目临建设施标准化编制单位：中建一局兴源•巴黎城项目部编制人：王红兵编制日期：2015年3月目录1.大门、大门基础、门卫 (1)2.围墙、围墙基础 (4)3.道路 (7)4.办公室 (7)5.会议室 (9)6.工人生活区 (9)7.食堂 (10)8.卫生间、冲凉房与洗衣台 (12)9.化粪池 (15)10.排水沟 (16)11.场外地坪硬化 (17)12.花坛做法 (17)13.洗车槽与沉淀池 (17)14.旗杆、旗台 (18)15.配电房、工具房 (19)16.球场 (20)17.变压器防护 (20)18.养护室 (21)19.材料仓库、垃圾桶 (21)20.钢筋车间 (22)21.现场九牌一图 (23)22.消防设施 (24)23.宣传栏 (24)24.企业文化墙 (24)25.吸烟室、茶水间 (25)临建设施标准化施工图集为规范各项目临建设施标准化，细化至每个部位详细做法、所用材料、建筑面积等。
请各项目参照施工。
1.大门、大门基础、门卫1.1正大门第1页共25页1.1.1.门楼式大门A、材质：门扇采用方钢，单面外包薄铁板焊制；B、规格：门扇为四开门，总宽度为8m，门高度为2m；每扇门面积为8m×2m（宽×高），正腰处焊3mm厚1米高的薄钢板，喷漆。
C、色彩：大门颜色为白色；D、文字组合及其它：门扇正腰涂中建蓝色（C100M30），上面用白色隶书体字（刘炳森手书）书写“中国建筑”字样；1.1.2.门柱及门楣：A、材质：门柱门楣均用50mm×50mm×5mm角钢焊制。
门楣正面在普通角钢外包蓝色透光彩布，不锈钢包边。
门柱采用外包白色彩钢板（铆钉固定）。
B、尺寸：门柱截面尺寸为1×1米，总高度为6.5米，其中门楣高度为1.5米，总宽度10米，大门净高度为5米。
C、色彩：门柱从地面起2米高为蓝色，2—5米处为白色；门楣正反两面均涂刷成蓝色。
北京市建设工程施工现场安全生产标准化管理图集
北京市建设工程施工现场安全生产标准化管理图集北京市住房和城乡建设委员会115一、防护设施（一）临时设施1.施工现场围挡（墙）★（图一）围挡板示意图 （图二）市政工程围挡板示意图 （图三）建筑工程围挡板示意图说明：1.施工现场围挡（墙）应封闭、完整、牢固、美观，高度不得低于2500mm ，围墙材质应采用专用金属定型材料或砌块砌筑。
施工单位应当对围挡进行维护，每半年粉刷或更新一次；2.围挡砌筑、安装前应编制方案，经审批后实施；3.市政工程距离交通路口20m范围内设置施工围挡的，围挡1m以上部分应采用通透性围挡，不可影响交通路口行车视距（图二）。
2.施工现场公示标牌★施工现场大门口外侧明显位置处应设以下标牌：1.建设工程参建单位、监督机构及负责人公示牌；2.土方施工工程参建单位及负责人公示牌（土方施工阶段）；3.扬尘治理和建筑垃圾处置责任公示牌；4.本工程创建“北京市绿色安全工地”或“北京市绿色安全样板工地”公示牌。
16（图一）公示标牌示意图说明：1.公示牌宜采用不锈钢材加工，立柱直径63mm、高1800mm；2.公示牌四框尺寸：不小于600mm×800mm；3.创建“北京市绿色安全工地”或“北京市绿色安全样板工地”公示牌应采用白底红字，清晰醒目。
3.施工现场管理公示标牌★施工现场大门内侧明显位置处应设以下标志牌：1.工程概况牌；2.施工现场总平面布置图；3.施工现场安全生产管理制度；4.施工现场消防保卫管理制度；5.施工现场绿色施工管理制度；6.施工现场环境保护管理制度；7.施工现场重大危险源公示栏；8.公共突发事件应急处置流程图；9.施工现场安全宣传、评比、曝光栏。
17（图一）模块化箱式外置楼梯拼装房实物图（图二）模块化箱式内置楼梯拼装房实物图1920 （2）生活区临建房屋☆（图一）彩钢板内置楼梯活动房效果图 （图二）彩钢板外置楼梯活动房效果图说明： 1.临建房屋应满足安全、消防、卫生防疫、环境保护、防汛、防风、防火等要求；2.临建房屋整体应组合式连接，按照功能分别设计独立的标准房，配置标准通用的楼梯、通道、护栏等设施；22（二）临边防护设施1.电梯井口防护栏★（图一）防护栏尺寸图 （图二）防护栏示意图 （图二）防护栏实物图说明： 1.电梯井口防护栏高度不得低于1500mm ，底部安装高度不小于180mm 挡脚板，竖向栏杆间距不大于120mm ；232.电梯井口防护栏四角采用膨胀螺栓与结构墙体四角固定；3.防护栏外侧悬挂安全警示牌。
