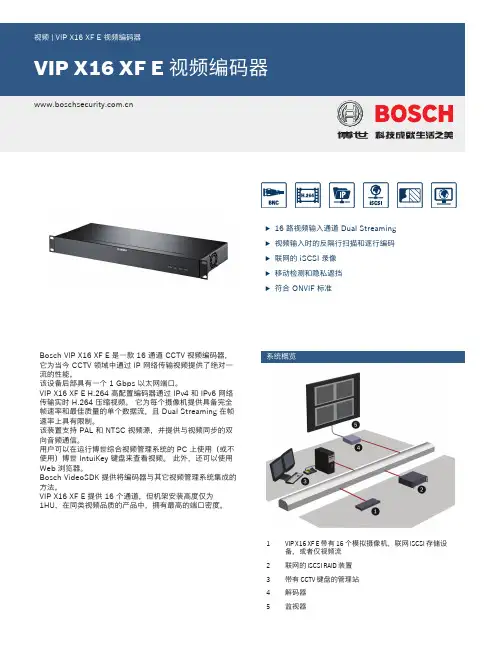

VIP X16 XF E 视频编码器说明书

VIP X16 XF E 视频编码器说明书

u 16 路视频输入通道 Dual Streaming u 视频输入时的反隔行扫描和逐行编码u 联网的 iSCSI 录像u 移动检测和隐私遮挡u符合 ONVIF 标准Bosch VIP X16 XF E 是一款 16 通道 CCTV 视频编码器,它为当今 CCTV 领域中通过 IP 网络传输视频提供了绝对一流的性能。

该设备后部具有一个 1 Gbps 以太网端口。

VIP X16 XF E H.264 高配置编码器通过 IPv4 和 IPv6 网络传输实时 H.264 压缩视频。

它为每个摄像机提供具备完全帧速率和最佳质量的单个数据流,且 Dual Streaming 在帧速率上具有限制。

该装置支持 PAL 和 NTSC 视频源,并提供与视频同步的双向音频通信。

用户可以在运行博世综合视频管理系统的 PC 上使用(或不使用)博世 IntuiKey 键盘来查看视频。

此外,还可以使用Web 浏览器。

Bosch VideoSDK 提供将编码器与其它视频管理系统集成的方法。

VIP X16 XF E 提供 16 个通道,但机架安装高度仅为1HU ,在同类视频品质的产品中,拥有最高的端口密度。

系统概览1VIP X16 XF E 带有 16 个模拟摄像机,联网 iSCSI 存储设备,或者仅视频流2联网的 iSCSI RAID 装置3带有 CCTV 键盘的管理站4解码器5监视器优异的灵活性VIP X16 XF E 支持 IP 网络上的外部 iSCSI 存储设备。

VIP X16 XF E 支持具有优异灵活性和扩展性的博世录像管理软件:Bosch Video Recording Manager (VRM)。

这样,可以根据摄像机级别灵活分配录像空间,其中包括负载平衡和适当冗余功能。

Bosch VRM 可作为独立的系统使用,也可以嵌入到 Bosch Video Management System 中。

Dual StreamingVIP X16 XF E 编码器使用 Dual Streaming 功能在每个通道中生成两个独立的 IP 视频流,均为完全 4CIF 清晰度,第一个视频流具有全速帧速率,第二个视频流具有较低的帧速率。

腾讯云 G-E 系列高清编码器快速入门手册说明书

腾讯云 G-E 系列高清编码器快速入门手册说明书

将网线一端连接设备的以太网口,另一端连接至网络交换机,也可以直连到计算机
连接设备电源接口,接通电源后,打开设备
注:
固件升级文件上传成功后,编码器将自动重启设备以进行升级,该过程大概需要持续30S 至1分钟时间(视升级内容不同而有所区别)请耐心等待。

升级完成后,请通过WEB 界面的“系统状态>软件版本”查看最新软件的版本信息是否与预期的一致,确认升级是否成功。

③从扫描的热点列表中选择要连接的热点,点击“连接”后,在右图所示的界面填写必要的密码选项。

②在WiFi 组中选择WiFi 接口,并点击“配置”按钮进入WIFI 参数配置界面。

使用编码器WiFi 功能时,尽量不要同时连接有线网络,或是将有线网络的网关地址删除。

因为有线网络优先级比WiFi 高,同时连接可能导致WiFi 络推流不成功。

注:
注:
RTMP 推流,必须由编码器推送至直播平台,再由平台进行中转和分发。

● RTMP 不能由PC 直接进行拉流。

推送点地址,请联系直播平台获取,包括其他“用户名/密码”等参数。

●。

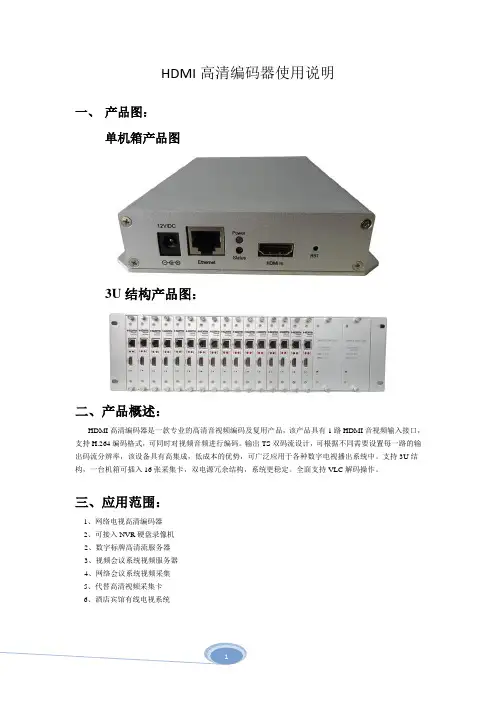

HDMI高清编码器说明书

HDMI高清编码器说明书

HDMI高清编码器使用说明一、产品图:单机箱产品图3U结构产品图:二、产品概述:HDMI高清编码器是一款专业的高清音视频编码及复用产品,该产品具有1路HDMI音视频输入接口,支持H.264编码格式,可同时对视频音频进行编码。

输出TS双码流设计,可根据不同需要设置每一路的输出码流分辨率,该设备具有高集成,低成本的优势,可广泛应用于各种数字电视播出系统中。

支持3U结构,一台机箱可插入16张采集卡,双电源冗余结构,系统更稳定。

全面支持VLC解码操作。

三、应用范围:1、网络电视高清编码器2、可接入NVR硬盘录像机2、数字标牌高清流服务器3、视频会议系统视频服务器4、网络会议系统视频采集5、代替高清视频采集卡6、酒店宾馆有线电视系统四、主要特性:·H.264 Baseline Profile编码·H.264 Main Profile编码. H.264 High Profile编码·MJPEG/JPEG Baseline编码·音频编码支持MPEG1 Audio Layer 2. CBR/VBR/ABR码率控制,16kbit/s~40Mbit/s. 网络接口采用1000M 全双工模式·1通道HDMI输入,支持VGA转HDMI输入·支持高达720P,1080P的高清视频输入·支持图像参数设置·支持HDCP协议,支持蓝光高清·支持HTTP,UTP,RTSP,RTMP,ONVIF 协议·WEB操作界面,中英文配置界面可选. WEB操作界面权限管理·支持广域网远程管理(WEB)·支持双码流输出. 主码流与副码流可以采用不同的网络协议进行传输·支持流分辨率设置·支持音频MP3与AAC格式选择·支持音频输出流单声道与立体声切换·支持GOP帧率设置. 支持码流增加水印功能,XY轴,字体可设置. 支持一键恢复默认配置·支持机顶盒解码·低功耗电源设计·3U高档机箱,主备电源自动切换功能,保证了系统的稳定输入:音频:系统:通用:五、系统设置:WEB操作界面设置时,需修改配置电脑的IP 192.168.1.* ,HDMI高清编码器出厂默认IP为:192.168.1.168复位初始化:面板上有个RST用于对HDMI高清编码器进行初始化复位,在通电状态下,按住不放10秒后会自动重启,所以参数会初始化。

AU-N NME9 9000 高清网络媒体编码器(升级版)使用手册说明书

AU-N NME9 9000 高清网络媒体编码器(升级版)使用手册说明书

A 高AU-N 高清网NME9网络媒使9000媒体编使用0编码器用手 器(升手册级版册)一短时第一第二一、 快速快速使用指时间内实现视一步 硬件 1.硬件连接1) 网线2) 连接HDM 3) 将22. 设备上电 连接电变绿,设备二步 设置1. 长按前面2. 选择"选择"速操作指南为您介绍视频传输功能件安装接线插入 ETH 接输入信号MI:HDMI 信号220V 电源线接电电源,打开设备已进入系统置设备IP 面板蓝色按键[1]:IP [2]:IP [2]:IP Addr [1]:IP [2]:IP [2.2]:Manua 作指南了设备的硬件能。

按照以下口,将设备接号输入 接入设备 设备电源开关。

P键/Ent 键3P Addre P Addre ress Config P Addre P Addre al IP Set"件结构、接口步骤快速设置接入局域网络关,等待半分秒,进入基ess Sta ess Con g",按蓝色键ess Sta ess Con ,然后按确口、网络连接置:络(任一网口分钟左右,设本参数设置界ate nfig键/Ent 键进入ate nfig认键/Ent 键接以及基本的口均可) 设备前面板 界面,LCD 液<-入IP 设置。

<-键进入 的用法,让您“login”指液晶显示屏显在较示灯显示。

第三按确认键成后按确以同样三步 参数1) 将设设置址进默认用密码:2) 点击Int[2.1]:[2.2]:[2.2.1[2.2.2键/Ent 键,进确认键/Ent 的方法对子网数设置设备接入局域置在一个网段进入登陆界面用户名:admi admin 击terface"栏:Auto I :Manual 1]:IP A 2]:NETM 进入IP 编辑键,修改生效网掩码以及网域网络,或用段)。

通过浏面。

in ,进行编栏选择视频输IP Getl IP Se ADDR: 1MASK: 2辑界面,通过效。

DS-6700 系列音视频编码器快速指南说明书

DS-6700 系列音视频编码器快速指南说明书

DS-6700系列音视频编码器快速指南关于本手册本手册描述的产品仅供中国大陆地区销售和使用。

本手册作为指导使用。

手册中所提供照片、图形、图表和插图等,仅用于解释和说明目的,与具体产品可能存在差异,请以实物为准。

因产品版本升级或其他需要,本公司可能对本手册进行更新,如您需要最新版手册,请联系我们。

我们建议您在专业人员的指导下使用本手册。

责任声明●在法律允许的最大范围内,本手册所描述的产品(含其硬件、软件、固件等)均“按照现状”提供,可能存在瑕疵、错误或故障,本公司不提供任何形式的明示或默示保证,包括但不限于适销性、质量满意度、适合特定目的、不侵犯第三方权利等保证;亦不对使用本手册或使用本公司产品导致的任何特殊、附带、偶然或间接的损害进行赔偿,包括但不限于商业利润损失、数据或文档丢失产生的损失。

●若您将产品接入互联网需自担风险,包括但不限于产品可能遭受网络攻击、黑客攻击、病毒感染等,本公司不对因此造成的产品工作异常、信息泄露等问题承担责任,但本公司将及时为您提供产品相关技术支持。

●使用本产品时,请您严格遵循适用的法律。

若本产品被用于侵犯第三方权利或其他不当用途,本公司概不承担任何责任。

●如本手册内容与适用的法律相冲突,则以法律规定为准。

前言本节内容的目的是确保用户通过本手册能够正确使用产品,以避免操作中的危险或财产损失。

在使用此产品之前,请认真阅读产品手册并妥善保存以备日后参考。

概述本手册描述了产品各功能的使用方法。

本手册适用于以下产品:关于默认●设备出厂默认的超级管理员账号:admin。

●设备出厂默认的IPv4地址:192.168.1.64。

描述内容约定在本手册中为了简化描述,做以下约定:●本手册提及的“设备”主要指音视频编码器。

●本手册提及的“DVS”指的是音视频编码器。

●本手册提及的“IP设备”主要指的是网络摄像机(IPC)、网络球机(IP DOME)。

●本手册提及的“通道”泛指音视频编码器的模拟视频通道(Camera)。

AXIS M7014 视频编码器 AXIS M7010 视频编码器 说明书

AXIS M7014 视频编码器 AXIS M7010 视频编码器 说明书

中文安装指南AXIS M7014 视频编码器AXIS M7010 视频编码器关于本文档本文档包含网络安装AXIS M7014/M7010说明。

安装该产品时,拥有网络经验将会有一定的帮助。

法律考虑事项视频和音频监视可能会受法律限制,各个国家/地区的法律会有所不同。

如将本产品用于监控目的,需要先检查是否符合你所在区域内的法律规定。

本产品包括一个(1)H.264解码器许可证和一个(1)AAC许可证。

若要购买更多许可证,请与您的分销商联系。

电磁兼容性 (EMC)该设备可以生成、利用并发射射频能量,如果不按有关指导来进行安装和使用该设备,则可能会对无线电通信造成有害干扰。

但是,不能保证将来不会在特定安装中出现干扰。

如果该设备确实对收音机或电视接收造成有害干扰(可通过关闭和打开设备进行确定),建议用户尝试通过以下一个或多个方法来排除干扰:重新定向或重新定位接收天线。

增加设备与接收器的间隔距离。

将设备连接到与接收器不同回路的插座上。

请咨询经销商或有经验的收音机/电视机技术人员。

为确保符合 EMC 标准,必须在该元件中使用屏蔽(STP)网络电缆。

USA - 设备经过测试,证明符合FCC规则第15部分B分部针对B类计算设备的限制,这些限制旨在针对该设备在商业环境下运行时的有害干扰提供合理防护。

在住宅区操作此设备可能会造成干扰,在此情形下,用户需自行付费采取必要措施纠正干扰。

加拿大 - 本B类数字装置符合加拿大I CES-003。

欧洲 - 该数字设备符合 EN55022 限制 B 的辐射要求,并且满足 EN55024 住宅和商用工业豁免要求。

日本 - 根据信息技术设备电磁干扰控制委员会(VCCI)标准,该设备为 B 类产品。

如果您在家庭环境中靠近收音机或电视使用该设备,可能产生射频干扰。

请按照本说明手册安装和使用该设备。

澳大利亚 - 本电子设备符合无线电通信(电磁兼容性)标准 AS/NZS CISPR22。

Korea-安全问题该产品旨在接收外部电源供电。

AXIS M7016 视频编码器商品说明书

AXIS M7016 视频编码器商品说明书

DatasheetAXIS M7016Video EncoderCost-effective16–channel video encoder.AXIS M7016offers high-quality video and efficient and affordable integration of analog cameras into an IP-based video surveillance system.It can be used as a standalone unit or be mounted in a19"rack.The16–channel encoder offers H.264and Motion JPEG streams in all resolutions up to D1.A single Ethernet port serves all16channels.AXIS M7016of-fers video motion detection and active tampering alarm.It comes with a power supply and has four built-in memory card slots for edge storage.>Full frame rate>Edge storage>High resolution quad-viewAXIS M7016Video Encoder VideoVideo compression H.264(MPEG-4Part10/AVC)Baseline and Main Profile Motion JPEGResolution720x576to176x1201536x1152to176x120for quad viewFrame rate Up to25/30fps(PAL/NTSC)Up to15fps in quad view in full resolutionVideo streaming Multiple streams if identical or limited in frame rate/resolutionControllable frame rate and bandwidth,VBR/CBR H.264 Image settings Compression,Color,Brightness,Contrast,Aspect ratio correction, Mirroring of images,Text and image overlay,Privacy mask,Enhanced deinterlace filter,Video termination,Anti-aliasing,Temporal noise filteringRotation:90°,180°,270°Pan/Tilt/Zoom Wide range of analog PTZ cameras supported(drivers availablefor download at )Support for one PTZ driver in each group of4channelsUp to100presets/camera,Guard tour,PTZ control queueSupports Windows compatible joysticksNetworkIP address Four IP addresses,one per four channelsSecurity Password protection,IP address filtering,HTTPS a encryption,IEEE802.1X a network access control,Digest authentication,Useraccess logSupported protocols IPv4/v6,HTTP,HTTPS a,IEEE802.1X a,QoS Layer3DiffServ,FTP, SMTP,Bonjour,UPnP TM,SNMPv1/v2c/v3(MIB-II),DNS,DynDNS, NTP,RTSP,RTP,TCP,UDP,IGMPv1/v2/v3,RTCP,ICMP,DHCP,ARP, SOCKS,SSH,CIFS/SMBSystem integrationApplication Programming Interface Open API for software integration,including VAPIX®; specifications at One-click cloud connectionONVIF Profile S;specification at Analytics Video motion detection,Active tampering alarm Event triggers Analytics,Video lossEvent actions File upload:FTP,HTTP,HTTPS,network share and emailNotification:email,HTTP,HTTPS and TCPVideo recording to edge storagePre-and post-alarm video bufferingPTZ presetData streaming Event dataBuilt-ininstallation aidsPixel counterGeneralCasing Metal casing,Standalone,rackmount or wallmount Sustainability PVC freeMemory4x512MB RAM4x128MB FlashPower AXIS PS-P power supply12V DC,17WConnectors16x Analog composite video BNC inputs,NTSC/PAL auto-sensing 1x1000Base TX Ethernet on RJ454x Terminal blocks for RS422/RS485serial communication(fullduplex)1x DC input terminal blockStorage Support for microSD/microSDHC/microSDXC cardSupport for recording to dedicated network-attached storage(NAS)For SD card and NAS recommendations see Operatingconditions0°C to50°C(32°F to122°F)Humidity20-80%RH(non-condensing)Storageconditions-40°C to65°C(-40°F to149°F)Approvals EN55022Class B,EN61000-3-2,EN61000-3-3,EN55024,EN61000-6-1,EN61000-6-2,FCC Part15Subpart B Class B,ICES-003Class B,VCCI Class B,C-tick AS/NZS CISPR22Class B,KCC KN22Class B,KN24,IEC/EN/UL60950-1Dimensions482x44x114mm(19x1.73x4.5in)Weight1850g(4.1lb)IncludedaccessoriesPower supply,Mounting and connector kits(incl.2mountbrackets and4rubber feet),Installation Guide,Windows decoderuser licensesOptionalaccessoriesFor more accessories,see VideomanagementsoftwareAXIS Companion version3,AXIS Camera Station,Videomanagement software from Axis’Application DevelopmentPartners available on /techsup/software Languages English,German,French,Spanish,Italian,Russian,SimplifiedChinese,Japanese,Korean,Portuguese,Traditional Chinese Warranty5-year warranty,see /warrantya.This product includes software developed by the OpenSSL Project for use in the OpenSSL Toolkit(/),and cryptographic software written by Eric Young(*****************).Environmental responsibility:/environmental-responsibility©2013-2021Axis Communications AB.AXIS COMMUNICATIONS,AXIS,ARTPEC and VAPIX are registered trademarks ofAxis AB in various jurisdictions.All other trademarks are the property of their respective owners.We reserve the right tointroduce modifications without notice.T10072252/EN/M7.2/2105。

索思锐SDI HDMI有线 无线HD视频编码器 2020 版 快速上手指南说明书

索思锐SDI HDMI有线 无线HD视频编码器 2020 版 快速上手指南说明书

Connect one end of the network cable to the encoder Ethernet port. The other end is connected to the network switch or the computer'sUsing the power adapter (DC 12v) connect to the main product, after the power is turned on, then the product starts working immediately.Connect WiFi antenna(for wireless encoder only) Connect the WiFi antenna with the device antenna interface.101112Connect WIFI(for wireless encoder only)07Quick reset and rebootFirmware upgradingRestore factory settingsHold the ‘Reset’ button more than 5 seconds, restoring factory setting will lead to the device reboot, and restarting course will last about 20s.NOTE:These parameters will be restored after restoring factory setting:● Login username and password will be as admin;IP address will be restored as 192.168.1.168, subnet mask will be ● 255.255.255.0;All encoding parameters of video and audio will be restored to factory ● default value;Media transmission parameters will be restored as factory default value.●Restore factory settingsTwo methods for restoring factory settings:If users change parameters that lead encoder couldn’t work(The typical situation is changed network address, so it couldn’t be visited encoder by network), users could restore factory setting to default value.①Choose”Basic Settings>Restore factory settings”on the web console.②Press “Reset” button.Firmware upgradingThis device supports online firmware upgrading for upgrading software. Select”Basic Settings”, pull downward and click”Update firmware ”.On the page, click”Browse” to select the upgrading file, and click”Upgrade” to upgrade the device.NOTE:After uploading firmware file successfully, the encoder will automatically restart, this process will take about 30s-60s(the time will be different according to upgrade content), and please be patient.After the upgrade is complete, via the web interface”system information>versioninformation” to check whether the latest version information in accordance with expected and confirm the upgrade succeeded.Quick reset and Reboot“Quick Reset” function is to reset encoding service, normally used for making changed parameters to effect immediately. The whole process lasts around 3s.“Reboot” function is used for encoder reboot. Device rebooting lasts around 20s.NOTE:Select”Quick Reset”,current encoding will be suspended for a while;Select”Reboot”, the encoder will ‘warm’ reboot.Under some circumstances, reboot maybe with the help of ‘cold’ reboot:power down then power up the device.①Click web management interface”Network&Service Settings-Network manager”②Click “Configuration” under wifi for Wifi setting interface③Users could configure according to the related parameters of Wifi hotspots. Put in password, after succeed, it could transmit through wireless network.Note:When using the encoder Wifi function, don't connect to the wired network or optionally delete the gateway address of the wired network. Because the wired network priority is higher than Wifi, the simultaneous connection may cause the WiFi network to push stream unsuccessfully.Coding and pushing08Encoder supports H.264 encoding, support a variety of push-flow methods, such as RTP, RTMP, RTMPS, UDP, HLS, etc.The RTSP services is always enable for the device , all tools which support the standard RTSP protocol and H.264 decoding (such as VLC media player) can be connected to the encoder and get video streams.Main: rtsp://encoder IP address:554/ch01SUB: rtsp://encoder IP address:554/sub01Note:”ch01”, ”sub01” is the RTSP session ID.You can change the session ID in the Web console.The default RTSP accessing URL is:The following is an example of RTMP to introduce the configuration of push flow. Other push flow methods can be login to the device page for detailed configuration.RTMP Live Streaming09Add RTMP pushing streaming serviceAdd streaming serviceOur device’s H.264 main/sub stream supports adding up to 8 same or different streaming media service, to meet your needs of adopting same/different stream media protocols for multi-goal pushing.On the management interface of “Encoding&Stream-Encoding and Stream Settings”, for main/sub stream to choose “add one stream service”, users can add the needed service type.Currently main video live streaming platforms require”RTMP” service. After adding RTMP pushing service, click set icon to configure RTMP parameters.Take YouTube for an example“Streaming point” is RTMP address given by platform ( Take YouTube as an example ). ( Other platforms are similar, if questions please contact platform technical support for help ).RTMP push-flow must first get a push-flow URL address from the platform Login to YouTube, got below address:Streaming point should be like Server URL+Stream name/key,for example: rtmp:///live2/9ja6-9u28-uz4j-8x6rAfter you get the RTMP URL address, you need to set it up in the encoder. If the platform requires user name and password verification, you also need to fill in the corresponding parameters in the encoder.In the case of rtmps push mode, fill in rtmps URL at Push point and set Use old RTMP version to yes, so that it can be supported.NOTE:。

HDMI 4G视频直播编码器说明书

HDMI 4G视频直播编码器说明书

HDMI4G视频直播编码器使用说明书一、设备接口说明DC充电:充电器接口用于对内部电池充电,接口接上充电器时充电器指示灯会有黄色变为红色,说明正在充电。

否则没有充电。

充电时间一般为2个小时左右。

开关:控制设备开关,字样0为关,1为开。

一般开启设备时,把1端按下去就设备开启了。

SMI:放手机卡入口,注意放卡方向为卡缺口处朝里,金属面朝下。

如下图正确安装方法AV输入:为模拟信号输入口。

网口:接网线端口,用于有线网络连接接口,用于接有线交换机或者路由器。

指示灯:从左到右分别为1号指示灯,2号指示灯,3号指示灯。

1号指示灯表示是设备开启时指示灯长亮,2号指示灯表示是服务器的心跳链接每5秒亮一次。

3号指示灯表示设备正在推流。

推流是指示灯亮,否则不亮。

HDMI输入:数字高清图传接口端。

4G天线:用于连接带线4G天线。

铭牌:上面有账号和密码,还有注意事项。

如下图所示:二、产品详细参数以及发货清单产品详细参数:输入接口支持HDMI、AVHDMI接口分辨率1080p@30fps/50fps/60fps,720p@30fps/50fps/60fpsAV接口分辨率PAL/NTSC制式720x576720x480视频编码格式H264视频码率控制范围500Kb~4Mb/s。

720p:2Mb/s1080p:4Mb/s视频码率控制CBR/VBR支持网络接口RJ45:100M网卡4G网络(硬件上为全网通,软件暂时支持中国移动)视频数据流协议UDP升级可以通过4G网络远程升级电池使用时间充满电后可以使用4个小时充电时间4个小时,可以一边充电一边使用产品尺寸138mmx160mmx40mm温度范围宽温范围-40度到+85度供货 4.8w发货清单:项目数量主机112V充电器14G天线11MINI HDMI公转HDMI母转接头说明书1三、客户端软件使用说明windows客户端软件使用方法FcClient使用说明:1、在百度云盘下载FcClient客户端XFC_CAMERA.rar,链接:/s/1b2jySu密码:l5b6。

axis p7304 视频编码器 用户手册说明书

axis p7304 视频编码器 用户手册说明书

AXIS P7304Video Encoder 用户手册AXIS P7304Video Encoder目录开始 (4)在网络上查找设备 (4)打开设备的网页 (4)为root用户设置一个新密码 (4)安全密码 (4)验证没有人篡改过固件 (5)网页概览 (5)配置设备 (6)设定视频输入 (6)调整图像 (6)调整摄像机视图(PTZ) (8)查看并录制视频 (8)设置事件规则 (10)音频 (12)设备界面 (14)状态 (14)视频 (15)音频 (20)录制内容 (22)应用 (23)系统 (23)维护 (39)了解更多 (40)隐私遮罩 (40)叠加 (40)水平转动、垂直转动和变焦(PTZ) (40)码流传输和存储 (40)应用 (41)规格 (42)产品概述 (42)LED指示灯 (42)SD卡插槽 (43)按钮 (43)连接器 (43)故障排查 (47)重置为出厂默认设置 (47)固件选项 (47)检查当前固件版本 (47)升级固件 (47)技术问题、线索和解决方案 (48)性能考虑 (49)联系支持人员 (50)PTZ驱动程序 (51)美国动态 (51)Bosch (51)佳能 (51)2AXIS P7304Video Encoder目录Cohu (51)Daiwa (52)Dennard (54)Elmo (54)Eneo (55)Ernitec (56)Fieldeye (57)Forwardvision (58)Geutebrück (59)JVC (59)Kalatel (61)Kalatel Digiplex (62)KDec300 (62)Lilin (62)OpenEye (64)Panasonic (64)Pelco (65)Philips (67)三星 (68)Sensormatic (70)西门子 (71)Smartscan (72)Teb (72)Ultrak (74)VCC (75)VCL (75)Vicon (77)Videmech (78)Videotec (79)Videotec Macro (79)Visca (81)3AXIS P7304Video Encoder开始开始在网络上查找设备若要在网络中查找Axis 设备并为它们分配Windows ®中的IP 地址,请使用AXIS IP Utility 或AXIS 设备管理器。

高清视频编码器中文说明书H265_H264

高清视频编码器中文说明书H265_H264

H.265/H.264高清视频编码器禾鸟电子科技荣誉出品一、产品简介H.265/H.264高清视频编码器有HDMI\SDI\VGA三种高清接口产品,是由禾鸟电子自主研发的用于高清视频信号编码及网络传输直播的硬件设备,采用最新高效H.265/H.264高清数字视频压缩技术,具备稳定可靠、高清晰度、低码率、低延时等特点。

输入高清HDMI、SDI、VGA高清视频、音频信号,进行编码处理,经过DSP芯片压缩处理,输出标准的TS网络流,直接取代了传统的采集卡或软件编码的方式,采用硬编码方式,系统更加稳定,图像效果更加完美,广泛用于各种需要对高清视频信号及高分辨率、高帧率进行采集并基于IP 网络传送的场合,强大的扩展性更可轻易应对不同的行业及需求,可作为视频直播编码器,录像,传输等应用。

采用工业控制精密设计,体积小,方便安装,功率小于5W,更节能,更稳定。

特点:●高性能硬件编码压缩●支持H.265高效视频编码●支持H.264 BP/MP/HP●支持AAC/G.711高级音频质编码格式●CBR/VBR码率控制,16Kbps~12Mbps●网络接口采用100M、1000M 全双工模式●主流,副流可推流不同的服务器●支持高达720P,1080P60HZ的高清视频输入●支持图像参数设置●HDMI编码支持HDCP协议,支持蓝光高清●支持HTTP,UTP,RTSP,RTMP,ONVIF 协议●主流与副流采用不同的网络协议进行传输●WEB操作界面,中英文配置界面可选●WEB操作界面权限管理●支持广域网远程管理(WEB)●支持流分辨率自定义输出设置●支持码流插入中英文字功能,字体背景、颜色可选●支持码流插入3幅透明图像水印功能,XY轴可设置●支持一键恢复出厂配置二、产品应用:1、4G移动直播高清前端采集2、高清视频直播服务器3、视频会议系统视频服务器4、数字标牌高清流服务器5、教学直播录像系统前端采集6、IPTV电视系统前端采集7、微信直播系统前端采集8、医疗视频直播与录像系统9、可接入NVR硬盘录像机三、接口说明:HDMI高清编码器(H265、H264)SDI高清编码器(H265、H264)VGA高清编码器(H265、H264)HDMI高清编码器(H264)SDI高清编码器(H264)VGA高清编码器(H264)3U结构编码器说明:A、电源输入----- 12V/DC 输入接口,采用12V1A电源,如果是5V输入时,选用5V/2AB、初始化按钮------用于复位设备,当开机后,按住不放15秒后,设备IP恢复至出厂IP,192.168.0.31C、视频输入------用于输入高清HDMI、SDI、VGA、Audio信号。

高清视频编码器中文说明书H265_H264

高清视频编码器中文说明书H265_H264

H.265/H.264高清视频编码器禾鸟电子科技荣誉出品一、产品简介H.265/H.264高清视频编码器有HDMI\SDI\VGA三种高清接口产品,是由禾鸟电子自主研发的用于高清视频信号编码及网络传输直播的硬件设备,采用最新高效H.265/H.264高清数字视频压缩技术,具备稳定可靠、高清晰度、低码率、低延时等特点。

输入高清HDMI、SDI、VGA高清视频、音频信号,进展编码处理,经过DSP芯片压缩处理,输出标准的TS网络流,直接取代了传统的采集卡或软件编码的方式,采用硬编码方式,系统更加稳定,图像效果更加完美,广泛用于各种需要对高清视频信号及高分辨率、高帧率进展采集并基于IP 网络传送的场合,强大的扩展性更可轻易应对不同的行业及需求,可作为视频直播编码器,录像,传输等应用。

采用工业控制精细设计,体积小,方便安装,功率小于5W,更节能,更稳定。

特点:●高性能硬件编码压缩●支持H.265高效视频编码●支持H.264 BP/MP/HP●支持AAC/G.711高级音频质编码格式●CBR/VBR码率控制,16Kbps~12Mbps●网络接口采用100M、1000M 全双工模式●主流,副流可推流不同的效劳器●支持高达720P,1080P60HZ的高清视频输入●支持图像参数设置●HDMI编码支持HDCP协议,支持蓝光高清●支持HTTP,UTP,RTSP,RTMP,ONVIF 协议●主流与副流采用不同的网络协议进展传输●WEB操作界面,中英文配置界面可选●WEB操作界面权限管理●支持广域网远程管理(WEB)●支持流分辨率自定义输出设置●支持码流插入中英文字功能,字体背景、颜色可选●支持码流插入3幅透明图像水印功能,XY轴可设置●支持一键恢复出厂配置二、产品应用:1、4G移动直播高清前端采集2、高清视频直播效劳器3、视频会议系统视频效劳器4、数字标牌高清流效劳器5、教学直播录像系统前端采集6、IPTV电视系统前端采集7、微信直播系统前端采集8、医疗视频直播与录像系统9、可接入NVR硬盘录像机三、接口说明:HDMI高清编码器〔H265、H264〕SDI高清编码器〔H265、H264〕VGA高清编码器〔H265、H264〕HDMI高清编码器〔H264〕SDI高清编码器〔H264〕VGA高清编码器〔H264〕3U结构编码器说明:A、电源输入----- 12V/DC 输入接口,采用12V1A电源,如果是5V输入时,选用5V/2AB、C、视频输入------用于输入高清HDMI、SDI、VGA、Audio信号。

KV-EC101A HD-SDI编码器说明书

KV-EC101A HD-SDI编码器说明书

KV-EC101A HD-SDI编码器用户手册USER MANUALREV3.0(201312)Copyright©2013长沙千视电子科技有限公司.目录1设备清单与说明 (1)2设备安装与连接 (1)2.1连接HD-SDI视频信号 (1)2.2连接网络 (2)2.3连接模拟音频输入/输出(可选) (2)2.4连接RS-485控制线(可选) (3)2.5连接电源 (4)3LED指示灯说明 (4)4设备配置与管理 (4)4.1设备出厂默认IP地址 (4)4.2通过WEB浏览器登录管理界面 (4)4.3设备工作状态 (5)4.4实时视频预览 (6)4.5编码器穿越防火墙/NAT (7)4.6使用解码器/视频解码软件连接编码器 (7)4.7ONVIF支持 (8)4.8系统时间设置 (8)4.9流媒体访问用户管理 (9)4.10恢复出厂设置 (10)4.11固件升级 (10)4.12网络配置 (11)4.13媒体传输参数设置(RTSP连接参数设置) (11)4.14视音频编码参数设置 (12)4.15字符叠加设置 (16)4.16报警信号 (18)4.17RS-485与云台控制 (19)4.18快速复位 (19)4.19设备重启 (19)1设备清单与说明2设备安装与连接2.1连接HD-SDI 视频信号产品主机一台电源适配器一个用户手册1份产品合格证与保修卡1份2.3连接模拟音频输入/输出(可选)2.4连接RS-485控制线(可选)RS-485可以用来控制摄像机云台(PTZ)、控制其它工业设备,以及与KV-DC系列解码器实现RS-485信号的远程透传。

性限制请根据实际应用场景而定。

2.5连接电源使用连接主机一起的电源适配器(DC12V/1A),将DC12V/1A直流电源接入到主机。

接通电源后,设备立即开始工作。

3LED指示灯说明名称颜色状态说明LOCK绿色常亮设备启动正常熄灭设备没有启动(请断开电源,重新连接设备)LINK绿色常亮网线已连接闪烁设备恢复出厂设置时的指示(同时LOCK灯也闪烁)熄灭网线未连接PWR红色熄灭电源没有接上常亮电源已接上4设备配置与管理4.1设备出厂默认IP地址编码器默认IP为192.168.1.168,子网掩码为255.255.255.0。

SCE-2100编码器使用说明书

SCE-2100编码器使用说明书

CATON SCE-2100 单通道标清编码器使用手册目录1. 产品介绍 (1)2. 面板介绍 (1)2.1前面板 (1)2.2后面板 (2)2.3安装连接 (2)3. 菜单说明 (3)3.1菜单结构 (3)3.2菜单含义 (4)3.2.1 Video Setting(视频参数设置) (4)3.2.2 Audio Setting(音频参数设置) (4)3.2.3 System Setting(系统参数设置) (5)3.2.4 Communication(通信设置) (5)3.2.5 Advanced Setting(高级设置) (5)4. 操作说明 (6)4.1面板按键操作 (6)4.2网管软件操作 (7)5. 指示灯说明 (7)6. 技术规格 (7)6.1环境指标 (7)6.2机械标准 (8)6.3视频 (8)6.4音频 (8)6.5 ASI输出接口 (9)6.6以太网 (9)7.网管软件的使用手册 (9)7.1网管软件的安装 (9)7.2网管软件的运行 (14)7.3网管软件的使用 (14)7.3.1设备的添加 (14)7.3.2设备的管理 (17)1.产品介绍SCE2100系列编码器是按照MPEG-2标准设计的广播级高品质的数字压缩编码设备。

它采用通过缓冲和比特率的有效优化,获得高质量的压缩视频,在低比特率下同样具有优良的图像质量。

SCE2100系列编码器通过DVB标准的ASI 接口与其它设备相互连通。

2.面板介绍2.1前面板1 -电源指示灯2 -键盘锁指示灯3 -状态指示灯4 -网络通信指示灯5 -液晶显示屏6 -方向键↑↓增加/减小数字,或者菜单上下移动←→左右移动光标,或者菜单左右移动7 -OK键选定进入菜单,或者确定本次操作8 -ESC键退出本级菜单,或者取消本次操作2.2后面板1 -接地座2 -电源插口3 -模拟视频输入,CVBS14 -模拟视频输入,CVBS25 -模拟音频输入,左声道6 -模拟音频输入,右声道7 -SDI主输入8 -SDI备份输入9 -ASI主输出10 -ASI备份输出11 -RJ45,以太网接口12 -RS232,RS232接口2.3安装连接1、将编码器平放好,如果要放在机柜中,请固定好四个螺钉,并用地线接接地座;2、视频信号和音频信号分别接入相应的接口;3、如果要使用网管软件,请将“RJ45”端口接入以太网;4、在接通电源前,请检查电源标准是否符合本设备。

北清VIP6911A-1U-新版-RCA-使用说明书

北清VIP6911A-1U-新版-RCA-使用说明书

VIP6911A型H.264网络视频编解码器使用说明书目 录一产品介绍 (2)1.1 用户须知 (2)1.2 修订记录 (2)1.3 概述 (2)1.4 原理图 (3)1.5 技术参数 (3)1.6 产品外观 (5)1.6.1.正面板 (5)1.6.2.后面板 (5)1.7 接口定义 (5)1.7.1.指示灯定义 (5)1.7.2.AUX接口定义 (6)1.7.3.DATA接口定义 (6)1.7.4.视音频接口定义 (6)1.7.5.Reset定义 (7)1.7.6.网络接口定义 (7)1.7.7.恢复出厂参数 (7)二web配置说明 (8)2.1.添加“受信任的站点” (8)2.2.设置“控件的自动下载” (9)2.3.登录配置 (11)2.3.1.主界面 (12)2.3.2.基本设置 (16)2.3.3.视频设置 (18)2.3.1.音频设置 (21)2.3.2.设备外设 (23)2.3.3.平台通信 (25)2.3.4.会话设置 (26)2.3.5.返回首页 (30)2.3.6.注销 (30)2.3.7.重新登录 (30)三液晶配置说明 (31)3.1参数设置说明 (31)3.1.1.液晶菜单说明 (31)3.1.2.液晶菜单结构树 (35)一产品介绍1.1 用户须知感谢您购买本款网络视频编解码器,它融合了IT领域的先进科技,造型时尚,功能丰富,将在您的视频传输系统中发挥强大的作用。

在使用本款网络视频编解码器前,请仔细阅读此说明书,并妥善保管,以备后用。

本说明书系本款网络视频编解码器操作指导书,并非产品质量保证书。

本公司保留对此说明书中的打印错误、与最新版本不一致、软件升级以及产品改进等的解释权和修改权。

这些变更恕不另行通知,将直接编入新版说明书。

1.2 修订记录版本作者日期说明1.1 2009-6-11 初稿1.2 2010-7-15 增加和修改了网络,重启、OSD等信息1.3 2010-11-9 针对web server做了相关的文字更新1.3 概述H.264网络视频编解码模块是基于业界最新视频压缩技术开发的特针对卫星应用的H.264 High Profile压缩方式的网络视频编解码模块,是一款性能优良,专为TCP/IP网络设计进行音、视频及数据传输的网络终端设备;可以在TCP/IP网络中高质量的传送H.264 High Profile(向下兼容H.264 Main Profile和BaseLine Profile版本)压缩方式的图像;可采集来自摄像机、麦克风等设备的视频、音频信号并加以压缩输出高质量的数字视频和音频流,是集音、视频采集、压缩、网络传输等功能为一体的嵌入式设备。

(完整版)H265HDMI高清视频编码器使用教程技术手册说明书

(完整版)H265HDMI高清视频编码器使用教程技术手册说明书

单路数字高清编码器H.265/H.264 X.Encoder使用说明书长沙航天和一电子设备厂目录前言1. 环境配置 (6)1.1. 硬件环境 (6)1.2. 软件环境 (6)1.2.1.登录设置后台 (6)1.2.2.查看流地址 (7)2. 编码设置 (9)2.1. 编码设置 (9)2.2. 音频设置 (12)2.3. 高级设置 (12)3. OSD设置 (13)3.1. 码流OSD设置 (13)3.2. LOGO上传 (14)4. 系统设置 (14)4.1. 网络设置 (14)4.2. 密码设置 (15)4.3. 串口透传 (15)4.4. 系统更新 (16)4.5. 恢复出厂设置 (16)4.6. 重启 (17)5. 场景应用 (17)5.1. 少量用户场景 (17)5.1.1.网页预览视频 (17)5.1.2.VLC播放器播放视频 (19)5.2. 本地多用户场景 (20)5.3. 本地监控系统场景 (21)5.4. 远程多用户场景 (23)6. 常见问题解决 (25)6.1. 不能访问编码器 (25)6.2. VLC不能播放出视频 (28)前言感谢您选用长沙航天和一电子设备厂的产品。

本说明书详细介绍了产品的性能、安装及操作方法,无论您是第一次使用该产品,还是以前接触过很多类似产品,都必须在使用前仔细阅读本手册,并遵从所有操作及其它说明事项。

安全注意事项●在开启本设备前一定要阅读使用说明书。

●绝对不要私自打开机盖,否则不予保修,另外触摸机内时有触电可能,十分危险。

●长期不使用本设备时,请一定要拔下电源插头,另外请不要使用破损的电源插座,以免发生火灾和触电。

电源插座不要用湿手触摸,有触电的可能。

●不要将设备接近强磁场和强电场的环境。

●拔掉连接导线时,应拔插头不要拉导线本身,不要带电热插拔HDMI线。

●设备上不要放置过重或装有液体的物品。

机内不得落入易燃物、金属物、液体等,这些东西会损坏本设备。

高清解码器用户手册说明书

高清解码器用户手册说明书

高清解码器用户手册V2 2021.6声明Kedacom™、TrueSens™、、为苏州科达科技股份有限公司的商标,不得擅自使用。

苏州科达科技股份有限公司版权所有,保留所有权利。

HDMI、HDMI高清晰度多媒体接口以及HDMI标志是HDMI Licensing Administrator,Inc.在美国和其他国家的商标或注册商标。

本手册可能包含技术上不准确的地方、或与产品功能及操作不相符的地方、或印刷错误。

我司将根据产品功能的增强而更新本手册的内容,并将定期改进或更新本手册中描述的产品或程序。

更新的内容将会在本手册的新版本中加入,恕不另行通知。

注意为了提高产品网络使用的安全性,建议您设置高强度密码,密码必须包含8-16个字符,且至少由数字、字母或特殊字符中的两种或两种以上类型组合而成。

请您定期更改用户名的密码,建议每3个月更新一次。

如果设备在较高风险的环境中使用,建议每月或每周更新一次。

请妥善保管好您的用户名与密码。

环保声明请遵守有关设备包装材料、耗尽电池和废旧设备处理的本地法规,并支持回收行动。

适用型号KDM201-D02E、KDM2510-D02E、KDM201-D01E-4K、KDM2510-D01E-4K关于本手册本手册用于指导用户操作,手册中的界面截图、图表等仅用于解释和说明的目的,与具体产品可能存在差异,请以实际为准。

本书约定图标或格式斜体苏州科达科技股份有限公司地址:江苏省苏州市高新区金山路131号邮编:215011 网址:电话:*************传真:*************客户咨询热线:400-828-2866目录1产品简介 (1)1.1产品概述 (1)1.2产品接口 (1)2设备安装 (2)2.1安装环境 (2)2.2安装 (2)2.2.1解码卡安装 (2)2.2.2解码器安装 (3)3初始配置 (5)3.1设备激活 (5)3.2网络参数修改 (5)3.3登录Web客户端 (6)3.3.1登录 (6)3.3.2界面说明 (6)4显示控制 (8)5通道控制 (10)5.1媒体源配置 (10)5.1.1媒体源管理 (10)5.1.2搜索添加 (12)5.2高级 (13)6配置 (14)6.1网络管理 (14)6.1.1IP及端口 (14)6.1.1.1以太网 (14)6.1.1.2服务端口 (15)6.1.1.3静态路由 (15)6.1.2上联协议 (17)6.1.2.1SIP协议 (17)6.1.2.2ONVIF (19)6.1.2.4PDNS (20)6.1.3下联协议 (21)6.1.4其他协议 (21)6.1.4.1PPPoE (21)6.1.4.2SMTP (21)6.1.4.3端口映射 (22)6.1.4.4DDNS (24)6.1.4.5HTTPS (25)6.2系统配置 (26)6.2.1基本设置 (26)6.2.2时间设置 (26)6.2.3用户安全 (28)6.2.3.1用户信息 (28)6.2.3.2RTSP认证 (30)6.2.3.3安全服务 (30)6.2.3.4地址过滤 (31)6.2.4接口设置 (32)6.2.4.1显示接口 (32)6.2.4.2串口 (33)6.3系统维护 (33)6.3.1系统状态 (33)6.3.1.1设备信息 (33)6.3.1.2通道状态 (33)6.3.1.3健康状态 (34)6.3.2日志信息 (34)6.3.3网络维护 (35)6.3.3.1以太网状态 (35)6.3.3.2网络探测 (36)6.3.3.3网络抓包 (36)6.3.4设备维护 (37)7.1场景应用一:直连电视墙 (40)7.2场景应用二:入网国标平台 (40)7.3场景应用三:入网显控平台 (44)附录A IPCSearch (49)1 产品简介1.1 产品概述KDM201-D01E-4K/D02E和KDM2510-D01E-4K/D02E均由苏州科达科技股份有限公司自主开发的高清解码器,支持两路HDMI接口输出、音频采集与输出,实时呈现远端图像和声音。

D300·4K超高清解码器用户手册说明书

D300·4K超高清解码器用户手册说明书

D300·4K超高清解码器用户手册长沙千视电子科技有限公司法律声明若接收长沙千视电子科技有限公司(以下称为“千视电子”)的此份文档,即表示您已同意以下条款。

若不同意以下条款,请停止使用本文档。

本文档版权所有长沙千视电子科技有限公司。

保留任何未在本文档中明示授予的权利。

文档中涉及千视电子的专有信息。

未经千视电子事先书面许可,任何单位和个人不得复制、传递、分发、使用和泄漏该文档以及该文档包含的任何图片、表格、数据及其他信息。

是千视电子的注册商标。

千视电子产品的名称和标志是千视电子的商标或注册商标。

在本文档中提及的其他产品或公司名称可能是其各自所有者的商标或注册商标。

在未经千视电子或第三方权利人事先书面同意的情况下,阅读本文档并不表示以默示、不可反言或其他方式授予阅读者任何使用本文档中出现的任何标记的权利。

本产品符合有关环境保护和人身安全方面的设计要求,产品的存放、使用和弃置应遵照产品手册、相关合同或相关国法律、法规的要求进行。

本文档按“现状”和“仅此状态”提供。

本文档中的信息随着千视电子产品和技术的进步将不断更新,千视电子不再通知此类信息的更新。

本文档未尽事宜,请访问千视电子网站获取相关信息和技术支持。

目录1产品介绍 (1)2使用向导 (2)3设备清单和接口说明 (3)3.1设备清单 (3)3.2设备接口说明 (3)3.3信号指示灯 (4)4设备安装与连接 (4)4.1连接电源和视频信号 (4)4.2连接模拟音频信号 (5)4.3连接网络 (5)5设备登录与网络配置 (6)5.1解码器通过WEB登录到管理界面 (6)5.2网络配置 (9)6功能参数配置 (11)6.1媒体(视频解码) (11)6.1.1视频源 (11)6.1.1.1添加RTSP视频源 (11)6.1.1.2添加SRT视频源 (12)6.1.1.3添加NDI|HX视频源 (14)6.1.1.4视频源列表 (16)6.1.2设置解码输出 (17)6.1.2.1解码参数 (17)6.1.2.2解码输出字符和图片叠加 (19)6.2系统设置 (20)6.2.1用户管理 (20)6.2.2系统时间 (20)6.2.3快速复位 (20)6.2.4设备重启 (21)6.2.5恢复出厂设置 (21)6.2.6固件升级 (21)1产品介绍D300-4K超高清解码器,是一款专业型硬件解码设备,无需依靠电脑,可将多路网络视频流解码后(如IP-Camera、基于RTSP/RTMP/RTP/UDP/SRT/HTTP/NDI|HX等媒体流),输出SDI信号和HDMI信号视频,支持4K分辨率,且支持多路视频流分屏上墙和动态切换。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

H.265/H.264 HDMI编码器
产品使用说明书
一、产品概述
1.产品概述
2.应用场景
3.产品参数
二、浏览器使用说明
1.系统登录
2.预览界面
3.编码器设置
3.1 系统设置
3.2 网络设置
3.3 音视频设置
3.4 安全设置
三、VLC播放器设置
感谢您使用本公司网络高清编码器产品,该产品是针对安防视频监控、IPTV网络直播、远程教学、远程医疗、庆典典礼、远程视频会议、自媒体直播应用的HDMI网络高清编码器。

采用高性能、单片SOC 芯片实现集音视频采集、压缩、传输于一体的媒体处理器,标准的H.265和H.264 Baseline 以及Mainprofile 编码算法确保了更清晰、更流畅的视频传输效果。

内嵌Web Server 允许用户通过IE 浏览器方便地实现对前端视频的实时监看和远程控制。

该产品实际测试乐视云、百度云、目睹、Youtube和Wowza等服务媒体服务器,兼容海康威视H.265的NVR产品,支持TS流、RTMP、HTTP、RTSP和ONVIF等视频协议;支持AAC、G.711U和G.711A等音频编码。

以及需要运用到远程网络视频传输及直播的各种场合,本产品易于安装,操作简便。

声明:我们保留随时更改产品和规格,恕不另行通知。

这些信息不会被任何暗示或其他任何专利或其它权利转让任何许可。

读者对象:
本手册主要适用于以下工程师:
系统规化人员
现场技术支持与维护人员
负责系统安装、配置和维护的管理员
进行产品功能业务操作的用户
型号:TS-H264-B
一、产品概述
1.产品概述,该产品采用华为最先进的H.265网络高清数字音视频芯片压缩技术,具有稳定可靠、高清晰、低码率、低延时等技术特点。

该产品输入为高清HDMI视频信号,经过主芯片视频压缩编码处理,通过网络输出标准的TS流和RTMP视频流。

该产品的推出填补了行业内空白,直接取代了传统的视频采集卡,使用嵌入式操作系统保证产品更加稳定。

采用工业级铝合金外壳设计,体积小,方便安装。

2.应用场景,产品主要用于网络视频直播,点播和录像监控等场景。

3.产品参数
H.265/H.264 高清编码器规格书
芯片组产品信息用户名: admin;密码:12345 IP:192.168.1.120
产品型号ON-DMI-16D
芯片组Hi3516D (1080P@30FPS) 或Hi3516A (1080P@60FPS)
压缩标准视频编码H.265 编码;H.264编码;
音频编码AAC和G.711音频编码采样率:48000kHz
码流类型定码流和变码流(CBR和VBR)64kbps-12Mbps可调
注:网页IE预览时,必须在H.264编码的情况才能看到视频。

在H.265编码时,IE预览无视频图像。

二、浏览器使用说明
1.登录系统
打开谷歌浏览器(建议使用谷歌chrome,兼容性最好),输入网络编码器的IP地址,例如设备的默认IP地址:192.168.1.120,进入登录页面(输入用户名、密码(出厂默认用户名:admin,密码:12345),点击登录,进入主界面)如下图1-1:
图1-1
2.实时预览
实时预览界面如下图1-2:
图1-2
预览界面包括【预览】【设置】【语言】和【通道号】,其中【语言】包括两种中文和英文语言,语言根据电脑系统的设定;【通道号】包括三种,主码流,子码流和手机流。

3.编码器设置
3.1 系统设置
系统设置界面如下图3-1
图3-1
3.1.1【系统状态】表示当前编码器设备HDMI输入进来的号码源信号。

系统概括音视频输入情况,如当前视频输入:1920x1080@60HZ;音频输入:PCM 2CH 48000HZ。

3.1.2【系统信息】包括四个方面如下:软件版本、硬件版本、MAC地址和序列号。

【软件版本】:显示当前系统的软件版本号。

【硬件版本】:显示当前系统的硬件版本号。

【MAC地址】:显示当前系统的物理地址。

【序列号】:显示当前系统的序列号并包括产品生产年份和月份。

3.1.3【系统维护】包括系统维护和系统升级两个功能。

【系统维护】主要设备重启和恢复设备出厂默认设置。

【系统升级】通过IE端升级设备,点击【浏览文件】,选中需要升级的软件版本,点击【升级】软件自动升级。

注:升级过程中请勿切断电源,编码器升级结束
后自动重启(大约时间1~10分钟)。

3.2 【网络设置】主要有五大项:TCP/IP、WIFI、HTTP、RTSP、RTMP、组播和缓存
服务器,如下图3-2-1所示
图3-2-1
3.2.1【TCP/IP】主要IP地址设置,包括动态获取IP和静态获取IP两种方式
3.2.2【WIFI】主要WIFI网卡设置选项,主要包括三部分:无线列表,无线设置和无线
状态。

【无线列表】主要搜索附近的WIFI热点信号,如图3-2-2-1
图3-2-2-1
【无线设置】和【无线状态】设置功能如下图3-2-2-2所示。

图3-2-2-2
3.2.3【HTTP】该默认端口号:80,端口范围[1-65535]
3.2.4【RTSP】该默认端口:554,端口范围[1-65535]
3.2.5【RTMP】该协议为视频推送协议。

视频推送包括三部分:视频流、启用、推送地址。

【视频流】包括三种:主码流、子码流和手机流。

【启用】包括是和否。

【推送地址】的格式:rtmp://IP,注:IP是通常指服务器地址。

测试并推送成功有乐视云和Youtube等服务器。

如下图3-2-5所示
图3-2-5
3.2.6【组播】该协议为视频UDP协议,【基本设置】包括四部分设置选项:视频流、
启用、组播地址和端口。

【视频流】包括三种:主码流、子码流和手机流;【启
用】包括是和否;【组播地址】范围是224.0.0.1~239.255.255.254; 【端口】号范围是1-65535.如下图3-2-6所示
图3-2-6
3.2.7【缓存服务器】该服务器包括五个服务器地址,服务器地址格式为“地址域名:
端口”,如:192.168.1.35:8080,如下图3-2-7所示
图3-2-7
3.3 【音视频设置】包括四大功能选项,分别音频、视频、视频叠加和图像。

3.3.1【音频】参数包括以下内容:采样率、编码类型、比特率和声道。

【采样率】系统默认48000是不可选项;【编码类型】系统默认为AAC 音频编码;
【比特率】系统包含四种有32K,48k,64K和128K;【声道】系统包含两种为立体声和单声道。

图3-3-1
3.3.2【视频】包含四大项功能选项,分别为视频、关键帧、码率控制和帧率。

【视频】包括视频流、编码类型和分辨率。

【视频流】包含主码流、子码流和手机流三种
【编码类型】包括H.265编码和H264编码,目前IE预览只支持H.264编码,
H.265编码暂时无视频。

【分辨率】最大分辨率是1920*1080,最小分辨率为320*240,分辨率可选。

【关键帧】长度设置,最小值有5帧,最大值有200帧;
【码率控制】包含类型、比特率和画质。

【类型】变码率、定码率两种
【比特率】是码流大小,单位为kbit/s,最小值64kbit,最大值12Mbit,任意可调
【画质】支持6个等级可调,数字越大,画质真好。

【帧率】最大帧率30fps,最小帧率1fps,帧率在1~30之间任意设置可调。

图3-3-2
3.3.3 【视频叠加】包含四大项功能选项,分别为视频、文本叠加、图片叠加和帧率。

【视频】包括【视频流】,表示视频叠加以下三种码流中的其中一种,主码流、子码流、手机流;
【文本叠加】包括可设置:启用、X坐标、Y坐标、字体大小、字体颜色、图片【图片叠加】包括可设置:启用、X坐标、Y坐标、透明度、图片名称、图片
3.3.4 【图像】包含基本设置:饱和度、亮度、清晰度、对比度
3.4【安全】主要设IE用户名的登录账号和密码,如下图3-4-1所示。

图3-4-1。

相关文档
最新文档
