常用焊缝符号及其标注方法基本符号是表示焊缝横截面形状的符号，常用基本符号见表1。
表1 常用基本符号序号名称示意图符号1 角焊缝2 点焊缝3 Ⅰ形焊缝4 V形焊缝5 单边V形焊缝6 带钝边V形焊缝7 缝焊缝表1（完）常用基本符号序号名称示意图符号8 塞焊缝或槽焊缝9 封底焊缝10 喇叭形焊缝11 单边喇叭形焊缝4.1.2 在焊接标注时，焊缝的基本符号必须标注。
4.1.3 对于需要开坡口的焊缝，当设计对坡口形状有特殊要求时，则应在技术图样中画出焊缝坡口的断面图，并明确各项要求；设计对坡口形状无特殊要求时，则技术图样中不做规定，应由工艺人员在工艺文件中予以明确。
4.2 辅助符号4.2.1 辅助符号是表示焊缝表面形状特征的符号，见表2。
表2 辅助符号序号名称示意图符号标注示例说明1 平面符号平面V形对接焊缝一般通过加工保证2 凹面符号凹面角焊缝3 凸面符号凸面V形对接焊缝4.2.2 对焊缝的表面无要求时，则不标注辅助符号。
4.3 补充符号4.3.1 补充符号是为了补充说明焊缝的某些特征而采用的符号，见表3。
4.3.2 当焊缝具有表3所列特征时，则必须标注相应的补充符号。
表3 补充符号序号名称示意图符号标注示例说明1 带垫板符号 V形对接焊缝，底面有垫板2 三面焊缝符号工件三面施角焊缝，焊接方法为手工电弧焊3 周围焊缝符号沿工件周围施角焊缝4 尾部符号 （同上述三面焊缝符号）标注焊接方法及处数N 等说明4.4 尺寸符号4.4.1 常用尺寸符号见表4，表中各尺寸符号，在图样中应标出具体数值。
表4 焊缝尺寸符号序号名称示意图符号标注示例说明1焊脚尺寸K角焊缝焊脚尺寸为K2焊缝宽度焊缝厚度c SⅠ形焊缝 焊缝宽为c 焊缝厚为S3熔核直径d塞焊缝 熔核直径d点焊缝 焊点直径d4 焊缝间距 e角焊缝 焊脚尺寸为K焊缝长度为l 焊缝间距为e 焊缝段(点)数n5 焊缝长度l 6 焊缝段(点)数 n7 相同焊缝处数 d角焊缝 焊脚尺寸为K相同焊缝处数为N4.4.2 确定焊缝位置的尺寸不在焊缝符号中给出，而是将其标注在图样上。
焊接工艺焊接符号及焊接方法代号教学课件PPT.ppt
2020/12/28
2013年9月 1
一、焊缝符号：
一般由基本符号和指引线组成，必要时加 上辅助符号、补充符号和焊缝尺寸符号。
指引线
2020/12/28
4
一、焊缝符号：
1、基本符号： 表示焊缝横截面形状的符号
2、辅助符号 表示焊缝表面形状特征的符号。
3、补充符号 补充说明焊缝的某些特征而采用的符号。
表示在现场或工地进
行焊接
标注焊接工艺方法代
号等内容
10
3、补充符号： 补充符号的应用举例
2020/12/28
11
二、符号在图样上的位置：
完整的焊缝表示方法除了上述基本符号、 辅助符号，补充符号以外，还包括指引线、一 些尺寸符号及数据。
2020/12/28
12
二、符号在图样上的位置：
1、指引线：指引线一般由带有箭头的指引线(简 称箭头线)和两条基准线(一条为实线，另一条 为虚线)两部分组成。如图示。
2020/12/28
34
四、焊接及相关工艺方法代号：
大类
硬钎焊、 软钎焊、 钎接焊9
分类 钎接焊97
代号 951 952 953 954 96 971 972
焊接方法 波峰浇注软钎焊 烙铁软钎焊 摩擦软钎焊 真空软钎焊 其它软钎焊方法 气体钎接焊 电弧钎接焊
2020/12/28
35
五、焊缝标注示例：
25 电阻对焊
29 其它电阻焊方法
2020/12/28
291 高频电阻焊 30
四、焊接及相关工艺方法代号：
大类 分类 代号
焊接方法
气焊3
311
氧-燃气焊 31
312
313
32
氧-乙炔焊 氧-丙烷焊 氢-氧焊 空气-燃气焊
2013年9月 1
一、焊缝符号：
一般由基本符号和指引线组成，必要时加 上辅助符号、补充符号和焊缝尺寸符号。
指引线
2020/12/28
4
一、焊缝符号：
1、基本符号： 表示焊缝横截面形状的符号
2、辅助符号 表示焊缝表面形状特征的符号。
3、补充符号 补充说明焊缝的某些特征而采用的符号。
表示在现场或工地进
行焊接
标注焊接工艺方法代
号等内容
10
3、补充符号： 补充符号的应用举例
2020/12/28
11
二、符号在图样上的位置：
完整的焊缝表示方法除了上述基本符号、 辅助符号，补充符号以外，还包括指引线、一 些尺寸符号及数据。
2020/12/28
12
二、符号在图样上的位置：
1、指引线：指引线一般由带有箭头的指引线(简 称箭头线)和两条基准线(一条为实线，另一条 为虚线)两部分组成。如图示。
2020/12/28
34
四、焊接及相关工艺方法代号：
大类
硬钎焊、 软钎焊、 钎接焊9
分类 钎接焊97
代号 951 952 953 954 96 971 972
焊接方法 波峰浇注软钎焊 烙铁软钎焊 摩擦软钎焊 真空软钎焊 其它软钎焊方法 气体钎接焊 电弧钎接焊
2020/12/28
35
五、焊缝标注示例：
25 电阻对焊
29 其它电阻焊方法
2020/12/28
291 高频电阻焊 30
四、焊接及相关工艺方法代号：
大类 分类 代号
焊接方法
气焊3
311
氧-燃气焊 31
312
313
32
氧-乙炔焊 氧-丙烷焊 氢-氧焊 空气-燃气焊
焊接符号及识图讲义课件
焊接符号的标准化是实现焊接 工艺规范化和保证焊接质量的 重要基础。
焊接符号的种类
01
02
03
基础符号
表示焊接方法、焊接位置 和焊接接头形式等基本要 求的符号。
辅助符号
表示焊缝表面质量要求、 焊缝尺寸标注等辅助信息 的符号。
补充符号
表示焊缝补充信息，如焊 缝表面加工符号、焊缝质 量检验标记等。
焊接符号的应用
THANKS
在工程图纸和焊接工艺文件中， 使用焊接符号来描述焊接要求。
焊接符号的正确使用是保证焊接 质量、提高施工效率的重要前提
。
焊接符号的应用需遵循相关标准 和规范，以确保图纸和工艺文件
的准确性和一致性。
02
焊接符号的识别
焊接符号的识别方法
了解焊接符号的组成
掌握基本符号的含义
焊接符号通常由基本符号、辅助符号、指 引线、尺寸符号等组成，熟悉这些组成部 分是识别焊接符号的基础。
焊接符号及识图讲义课件
目录 Contents
• 焊接符号概述 • 焊接符号的识别 • 焊接符号的绘制 • 焊接符号的识图 • 焊接符号的应用实例
01
焊接符号概述
焊接符号的定义
焊接符号：用于表示焊接工艺 要求、焊接方法、焊接位置和 焊接参数等的图形符号。
焊接符号是一种通用的技术语 言，用于指导焊接施工和检验 。
手绘工具
使用铅笔、绘图笔、尺子等手绘 工具进行绘制。
焊接符号的绘制步骤
确定符号类型
根据需要绘制的焊接符 号类型，选择合适的符
号。
确定符号大小
根据图纸要求和实际情 况，确定符号的大小。
确定符号位置
根据图纸要求和实际情 况，确定符号的位置。
(精编课件)焊接符号及标注方法.ppt
Excellent courseware
一、焊接接头及焊缝
焊接接头的基本类型
Excellent courseware
一、焊接接头及焊缝
1、对接接头
将同一平面上的两个被焊工件的边缘相对焊接起来而形成的接头称 为对接接头。
它是各冲焊接结构中采用最多、也是最完善的一种接头形式，具有 受力好、强度大和节省金属材料的特点。
单位面积承载能力较低等。
Excellent courseware
一、焊接接头及焊缝
Excellent courseware
一、焊接接头及焊缝
Excellent courseware
一、焊接接头及焊缝
（二）焊缝的基本形式
焊缝：焊件经焊接后所形成的结合部分。 分类： 1、按空间位置可分为：平焊缝、横焊缝、立焊缝、仰焊缝； 2、按结合方式可分为：对接焊缝、角焊缝、塞焊缝； 3、按焊缝断续情况可分为：连续焊缝、断续焊缝； 4、按承载方式可分为：工作焊缝、联系焊缝。
焊缝是构成焊接接头的主体部分，对接接头焊缝、角接接头焊缝是焊 缝的基本形式。
Excellent courseware
一、焊接接头及焊缝
1．对接焊缝 对接焊缝是沿着两个焊件之间形成的，有不开坡口（或开I形坡
口）和开坡口的两种。焊缝表面形状有上凸的和与表面平齐的。 2．角焊缝
角焊缝截面形状
Excellent courseware
及便于清渣。 （2）对于合金钢来说，坡口还能起到调节母材金属和填充金属比例(即熔
合比)的作用。
Excellent courseware
一、焊接接头及焊缝
（1）根据板厚不同，对接焊缝的焊接边缘可分为卷边、 平对或加工成为V形、X形、K形和U形等坡口。
一、焊接接头及焊缝
焊接接头的基本类型
Excellent courseware
一、焊接接头及焊缝
1、对接接头
将同一平面上的两个被焊工件的边缘相对焊接起来而形成的接头称 为对接接头。
它是各冲焊接结构中采用最多、也是最完善的一种接头形式，具有 受力好、强度大和节省金属材料的特点。
单位面积承载能力较低等。
Excellent courseware
一、焊接接头及焊缝
Excellent courseware
一、焊接接头及焊缝
Excellent courseware
一、焊接接头及焊缝
（二）焊缝的基本形式
焊缝：焊件经焊接后所形成的结合部分。 分类： 1、按空间位置可分为：平焊缝、横焊缝、立焊缝、仰焊缝； 2、按结合方式可分为：对接焊缝、角焊缝、塞焊缝； 3、按焊缝断续情况可分为：连续焊缝、断续焊缝； 4、按承载方式可分为：工作焊缝、联系焊缝。
焊缝是构成焊接接头的主体部分，对接接头焊缝、角接接头焊缝是焊 缝的基本形式。
Excellent courseware
一、焊接接头及焊缝
1．对接焊缝 对接焊缝是沿着两个焊件之间形成的，有不开坡口（或开I形坡
口）和开坡口的两种。焊缝表面形状有上凸的和与表面平齐的。 2．角焊缝
角焊缝截面形状
Excellent courseware
及便于清渣。 （2）对于合金钢来说，坡口还能起到调节母材金属和填充金属比例(即熔
合比)的作用。
Excellent courseware
一、焊接接头及焊缝
（1）根据板厚不同，对接焊缝的焊接边缘可分为卷边、 平对或加工成为V形、X形、K形和U形等坡口。
焊缝符号及焊接方法代号
δ
α
常用的焊缝尺寸符号
五、焊缝的指引线及其在图样上的位置
1. 组成
基准线上下用来标注有关的 焊缝符号，基准线的虚线既 可画在基准实线的上侧，也 可画在基准实线的下侧。基 准线一般应与图样的底边相 平行。
2. 焊缝符号相对于基准线的位置
（1）如果箭头指向焊缝的施焊面，则焊缝符号标注在 基准线的实线一侧。 （2）如果箭头指向焊缝的施焊背面，则将焊缝符号标 注在基准线的虚线一侧。
5
5
或
2、需要时也可在图样上采用图示法画 出焊缝，并同时标注焊接符号。
5 3 50(30) 5 3 50(30)
或
5 3 50(30) 5 3 50(30)

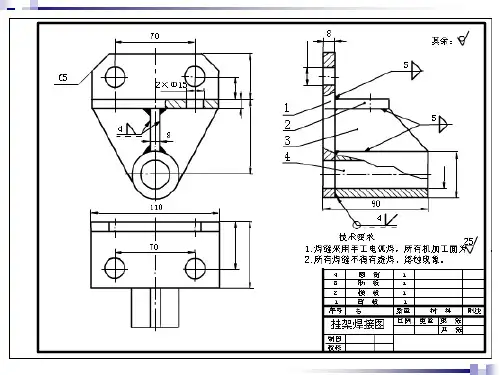

焊接图与零件图的不同之处在于各相 邻焊件的剖面线的方向不同，且在焊接图 中需对各焊件进行编号，并需要填写零件 明细栏。显然，焊接图是以整体形式表示 的，它表达的仅仅是一个零件（焊接件）。
