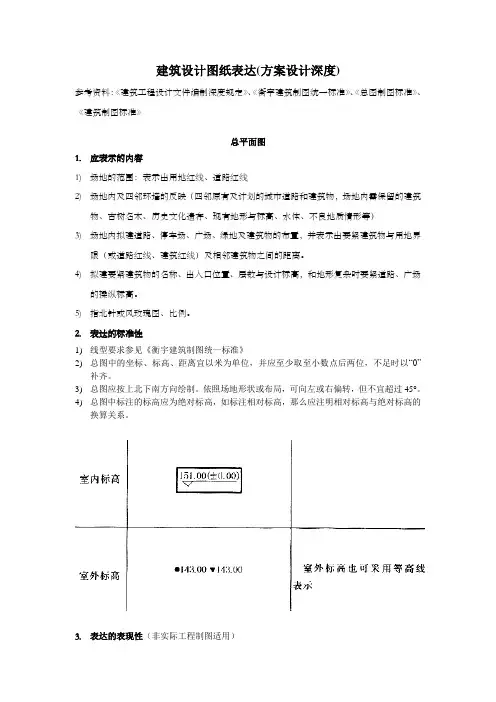

建筑设计图纸表达1224
建筑设计图纸表达(方案设计深度)参考资料:《建筑工程设计文件编制深度规定》、《衡宇建筑制图统一标准》、《总图制图标准》、《建筑制图标准》总平面图1.应表示的内容1)场地的范围:表示出用地红线、道路红线2)场地内及四邻环境的反映(四邻原有及计划的城市道路和建筑物,场地内需保留的建筑物、古树名木、历史文化遗存、现有地形与标高、水体、不良地质情形等)3)场地内拟建道路、停车场、广场、绿地及建筑物的布置,并表示出要紧建筑物与用地界限(或道路红线、建筑红线)及相邻建筑物之间的距离。
4)拟建要紧建筑物的名称、出入口位置、层数与设计标高,和地形复杂时要紧道路、广场的操纵标高。
5)指北针或风玫瑰图、比例。
2.表达的标准性1)线型要求参见《衡宇建筑制图统一标准》2)总图中的坐标、标高、距离宜以米为单位,并应至少取至小数点后两位,不足时以“0”补齐。
3)总图应按上北下南方向绘制。
依照场地形状或布局,可向左或右偏转,但不宜超过45°。
4)总图中标注的标高应为绝对标高,如标注相对标高,那么应注明相对标高与绝对标高的换算关系。
3.表达的表现性(非实际工程制图适用)1)一样原那么:各类表现性的表达手腕不得阻碍各项规定内容的标准性表达2)阴影:为了更直观反映建筑体量的高差关系,能够在总图上表示建筑阴影。
投影角度应符合某时刻真实日照角度,投影区域不宜过大,应呈半透明。
3)色彩:一样没必要要。
需要时,能够表达对象的真实色彩,或用色彩区别场地内建筑与周围建筑。
4)切忌把总图看成份析图利用,而利用多余的符号、标注、色彩。
方案的各类特性应该由各类分析图表达。
设计说明、分析图类1.应表示的内容1)技术经济指标:总用地面积、总建筑面积、容积率、建筑密度、绿地率等2)设计背景:场地及周边环境现状、任务书提出的设计要求3)设计目标:通过对设计背景的分析,提出本次设计需要解决的要紧矛盾(能够包括几个方面)4)策略手腕:也确实是解决矛盾的方式。
建筑表达 PPT
• 展示性表现: 绘制正式图以前要做好充分准备——方案应确 定而深入,并全面而详尽地完成正式草图的绘 制; 注意选择合适的表现方法; 注意表现的主次关系,表达的准确与全面; 注意最终成果的美观性。
四、建筑方案设计的表达
• 建筑方案设计表现的内容:全面表现建 筑师的设计意图与方案特点
– 总平面图
— 特殊节点大样图
• 剖面图的表现重点
– 选择合适的剖断线:纵剖面、横剖面 – 剖断线的界定与强调 – 室内装修的表现 – 剖视图的表现
五、表达方法技巧
方案表达中应注意的几个问题: • 培养用图形来向非建筑专业人员传递思想的习惯 • 图纸格式要保持简单,以设计为主体 • 在绘图中尽可能多地表现周围的环境 • 人物与配景要与季节、背景和时间相适应 • 平、立、剖面的比例应相同,周围环境、基地与首
二、表现技法基础知识
• 读图与识图:制图图例
图幅与比例、尺寸标注与图用符号、常用建筑 材料图例、总平面图例、构造及配件图例
• 建筑制图标准GB-T50104-2001>
三、方案设计的表现分类
• 设计推敲性表现:设计构思过程中的记录与展 现。以具体的空间形象强化设计创造灵感,对 方案的比较分析与深化提供具体的对象与依据
• 图面组合的基本原则:
– 主与从的关系:避免平均对待、主从不分 – 疏与密的关系:画面的疏密对比与变化 – 黑、白、灰:适当的比重与穿插、交织、叠
合,和谐统一
单幅图的图面组合效果
双幅图的图面组合效果
不规则的图面布局
不规则的图面组合效果
多幅图的图面 组合
四、建筑方案设计的表达
• 平面图的绘制:
• 建筑的图纸表达——平、立、剖面图 的概念 正立面图、侧立面图、屋顶平面图、 平面图、剖面图
办公大楼全套cad建筑设计图纸
经典别墅建筑设计图纸(共12张)
简易实用二层钢框架结构建筑结构设计图纸
【江苏】新型农村住宅建筑设计施工图纸
建筑工程制图与识图第7章 建筑施工图的表达方法
10 页
退出
建筑工程制图与识图
出版社 理工分社
7.2.1 基本概念 如图7.6所示,假想用剖切面剖开台阶,将处在观察者与剖切 面之间的部分移去,而将其余部分向投影面投射所得的投影称为 剖面图。如图7.6(a)所示为台阶的投影视图,左侧立面图出现了 虚线,使得形体表达不很清楚。如图7.6(b)所示,假想用一个与台 阶左右对称的剖切面将台阶剖开,移去观察者与平面之间的部分, 而将其余部分向W面投射,即可得到左侧立面图的剖面图,其中剖 开台阶的平面称为剖切面。如图7.6(c)所示,台阶被剖切后,其踏 步部分变为可见,用粗实线绘制,避免了画虚线,这样使得台阶的 表达更清晰。
11 页
退出
建筑工程制图与识图
出版社 理工分社
12 页
退出
建筑工程制图与识图
出版社 理工分社
如图7.6(c)所示,剖面图除应画出剖切面切到部分的图形外, 还应画出沿投射方向看到的部分,被剖切面切到部分的轮廓线用 粗实线绘制,剖切面没有切到、但沿投射方向可以看到的部分,用 中实线绘制。剖面图中一般不画虚线。
17
①上图为横断面,上左图为垫木 木砖或木龙骨 ②下图为纵断面 应注明为×层胶合板
18
19
胶合板 石膏板
包括圆孔、方孔石膏板、防水石 板、硅钙板、防火板等
18 页
退出
建筑工程制图与识图
出版社 理工分社
20
金属
①包括各种金属 ②图形小时,可涂黑 ①包括金属、塑料网状材料 ②应注明具体材料名称 应注明具体液体名称
8页
退出
建筑工程制图与识图
出版社 理工分社
不应画屋顶平面投影图。同一工程不同专业的总平面图,在图纸 上的布图方向均应一致。单体建(构)筑物平面图在图纸上的布图
某两层别墅建筑CAD设计方案图纸
框架结构大学教学楼建筑设计CAD图纸
建筑总平面图的表达内容和绘制步骤
建筑设计其他方面的应用
建筑总平面图设计
1.3 建筑总平面图绘制过程
1、创建和调用建筑总平面样板图形 建筑总平面图中的图层、线型、尺寸标注样式等内 容与建筑平、立、剖面图有较大的差别,因此需要创建 适合于建筑总平面图设计的样板图形。其中还应包括建 筑总平面图的各类图例、图样的图块,如植物、车辆、 桥梁、指北针、标高符号等。
3、建筑与电气专业的协调设计
改变前 改变后
建筑设计其他方面的应用
建筑二维渲染图与AutoCAD底图传输
建筑渲染图是建筑方案设计中必不可少的图纸类型。运用建筑 CAD技术创建渲染图的方式大体有两种:一种三维渲染图,要求 建立建筑的三维模型,而后传输到可视化渲染软件中进行渲染而 形成的渲染图,这种方法需要进行建模,布置灯光、相机,还要 设计材质,因此比较繁琐,对操作人员要求也较高;另一种称为 二维渲染图,指的是直接运用Photoshop等平面设计软件来设 计制作渲染图,该方法操作速度快,图面效果直接,但运用这种 方法设计高质量的渲染图对用户的美术功底要求较高。总体来说, 这是一种非常适合于有绘画功底的建筑师设计制作计算机建筑渲 染图的好方法。
4.2 AutoCAD线条底图传输方法
建筑底图的绘制应注意以下几个问题: • 底图的作用不言而喻,主要是定位和辅助成图,因此线 条在文件传出前可全部设置为黑色(白色),五颜六色的线条 在Photoshop软件中并没有实际意义,而且不易观察定位。 • 在制图中粗线条应改为多义线(PLINE),并运用PEDIT 命令的Width子选项设置相应的线宽。 • 透视渲染图一般可以不考虑准确的比例,但在平面图、立 面图和剖面图中往往需要相应的比例,但在文件传输过程中比 例不易精确控制,所以在文件传输前应绘制一根单位长度的直 线作为比例参照。
某高层单身公寓建筑设计施工cad图纸
建筑施工图的常用代表符号
建筑施工图的常用代表符号房屋的建造一般需经设计和施工两个过程,设计工作又分为初步设计和施工图设计阶段。
但对一些技术上复杂而又缺乏设计经验的工程,还应在初步设计基础上增加技术设计(或称扩大初步设计)阶段,以此作为协调各工种的矛盾和绘制施工图的准备。
不同的设计阶段对图纸有不同的要求,施工图是要求从满足施工要求的角度出发,提供完整翔实的资料。
所以,我们把按照“国标”的规定,用正投影方法画出的一幢拟建房屋的内外形状和大小,以及各部分的结构、构造、装修、设备等内容,并达到能够指导施工的图样称为房屋施工图。
建筑方面的施工图又分为两类:一类是建筑施工图(简称“建施”),主要表示建筑物的总体布局,外部造型、内部布置、细部构造、装修和施工;另一类是结构施工图(简称“结施”),主要表示承重构件结构的布置、构件类型及构造和做法等。
在这两类图纸中又各自分成两种表达形式:一种是表示整体的图纸,以此来反映建筑物的全貌;另一类则是表示局部,反映各个细部的具体做法。
建筑施工图表示整体的图纸有:总平面图、施工总说明、平面图、立面图、剖面图。
表示局部的图纸有建筑详图,如楼梯详图、门窗详图等。
结构施工图中,表示整体的图纸有:基础平面图、楼层结构平面图、屋顶结构平面图等。
表示细部的图纸有:基础详图、钢筋混凝土梁、板、柱等结构详图、屋架详图等。
在房屋建造中,一套完整的施工图,根据其专业内容或作用的不同,包括如下内容:(1)图纸目录。
(2)设计总说明。
(3)建筑施工图。
(4)结构施工图。
(5)建筑装修图。
(6)设备施工图(简称“设施”)阅读施工图时,应按先整体后局部,先文字说明后图样,先图形后尺寸等原则依次仔细阅读。
一、房屋的组成及其作用房屋建筑一般可分为民用建筑和工业建筑两大类。
各种使用功能的房屋,尽管他们在使用要求、空间组合、外形处理、结构形式、构造方式以及规模大小各有特点,但其基本的组成内容是相似的,构成他们的基本构配件通常有:基础、墙(柱、梁)、楼板层和地面、屋面、楼梯和门、窗等。
建筑方案图纸设计说明
建筑方案图纸设计说明在建筑方案图纸设计中,设计说明是非常重要的一部分,它可以提供对图纸细节的解释和阐述,以便正确理解和实施设计意图。
本文将详细介绍建筑方案图纸设计说明的内容和要点。
首先,在设计说明中应包含建筑方案的目标和设计理念。
建筑方案的目标可以是创建一个舒适、功能齐全和符合需求的建筑。
设计理念可以是基于环境可持续性、人性化设计或独特的建筑风格等。
这些目标和理念的阐述将有助于确保设计团队和相关利益方理解并共享共同目标。
其次,在设计说明中应包含建筑方案的空间布局和功能划分。
这涉及到对各个功能空间的规划和组织,例如办公室、会议室、休闲区等等。
应描述每个空间的尺寸、形状、利用率和使用要求,以便建筑师和施工人员能够按照设计意图进行施工。
另外,设计说明还应包含对建筑材料和施工方法的说明。
这方面内容可以涉及到建筑材料的选择和使用,例如混凝土、钢结构、玻璃等;施工方法的选择和流程,例如地基工程、建筑结构施工、屋顶施工等。
详细的说明将有助于确保建筑材料的正确选择和施工方法的正确执行。
设计说明还可以包含对建筑外观和风格的描述。
建筑外观是建筑的重要组成部分,它反映了建筑的形象和风格。
在设计说明中,可以对建筑外观的材料、色彩和造型进行描述,以及与周围环境的关系。
这将有助于确保建筑外观符合设计意图并与周围环境协调一致。
此外,设计说明还可以包含对建筑的功能和技术要求的描述。
建筑的功能要求可以包括对通风、采光、照明、防火等方面的要求;技术要求可以包括对建筑的结构、给排水、电气等方面的要求。
这些要求的详细说明将有助于确保建筑满足相关的功能和技术标准。
最后,在设计说明中还可以包含对可持续性和环保要求的描述。
随着社会对环境保护的关注增加,建筑的可持续性和环保性越来越重要。
设计说明可以描述建筑的能源效益、水资源利用、材料循环利用等方面的要求,以及对环境的保护和可持续发展的承诺。
总之,在建筑方案图纸设计说明中,应包含建筑方案的目标和设计理念、空间布局和功能划分、建筑材料和施工方法、建筑外观和风格、功能和技术要求以及可持续性和环保要求等内容。
农村别墅建筑CAD设计图纸
第八课建筑施工图常用符号
建筑施工图作为专业的建筑图纸,具有一个严格的符号使用规则,这种专用的行业语言是保证不同的建筑施工人员能够读懂图纸的必要手段。
下面向大家简单介绍一些建筑施工图的常用符号:
1.
2.
第九课:常用建筑构造配件图例
由于平面图一般采用 1:50、1:100、1:200的比例绘制,各层平面图中的楼梯、门窗、卫生设备等都不能按照实际形状画出,均
采用“国标”规定的图例来表示,而相应的具体构造用较大比例的详图表达。
“国标”中常用的建筑构造及配件图例如表:
1.
2.。
某地六层办公综合楼建筑平面设计图纸(含效果图)
【设计图纸】住宅建筑平面图(精选CAD图例)
四层办公楼建筑设计施工图纸(共13张)
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
建筑设计图纸表达(方案设计深度)
参考资料:《建筑工程设计文件编制深度规定》、《房屋建筑制图统一标准》、《总图制图标准》、《建筑制图标准》
总平面图
1.应表示的内容
1)场地的范围:表示出用地红线、道路红线
2)场地内及四邻环境的反映(四邻原有及规划的城市道路和建筑物,场地内需保留的建筑物、古树名木、
历史文化遗存、现有地形与标高、水体、不良地质情况等)
3)场地内拟建道路、停车场、广场、绿地及建筑物的布置,并表示出主要建筑物与用地界线(或道路红
线、建筑红线)及相邻建筑物之间的距离。
4)拟建主要建筑物的名称、出入口位置、层数与设计标高,以及地形复杂时主要道路、广场的控制标高。
5)指北针或风玫瑰图、比例。
2.表达的规范性
1)线型要求参见《房屋建筑制图统一标准》
2)总图中的坐标、标高、距离宜以米为单位,并应至少取至小数点后两位,不足时以“0”补齐。
3)总图应按上北下南方向绘制。
根据场地形状或布局,可向左或右偏转,但不宜超过45°。
4)总图中标注的标高应为绝对标高,如标注相对标高,则应注明相对标高与绝对标高的换算关系。
3.表达的表现性(非实际工程制图适用)
1)一般原则:各种表现性的表达手段不得影响各项规定内容的规范性表达
2)阴影:为了更直观反映建筑体量的高差关系,可以在总图上表示建筑阴影。
投影角度应符合某时刻真实日照角度,投影区域不宜过大,应呈半透明。
3)色彩:一般不必要。
需要时,可以表达对象的真实色彩,或用色彩区别场地内建筑与周围建筑。
4)切忌把总图当作分析图使用,而使用多余的符号、标注、色彩。
方案的各种特性应该由各种分析图表达。
设计说明、分析图类
1.应表示的内容
1)技术经济指标:总用地面积、总建筑面积、容积率、建筑密度、绿地率等
2)设计背景:场地及周边环境现状、任务书提出的设计要求
3)设计目标:通过对设计背景的分析,提出本次设计需要解决的主要矛盾(可以包含几个方面)
4)策略手段:也就是解决矛盾的方法。
包含从抽象到具体、从宏观到微观的多个层次。
5)根据需要绘制下列反映方案特性的分析图:功能分区、空间组合及景观分析、交通分析(人流及车流
的组织、停车场的布置及停车泊位数量等)、地形分析、绿地布置、日照分析、分期建设;建筑结构体系、细部构造等。
2.表达方法
1)针对性:突出设计特点,强调设计优势;
2)逻辑性:清晰反映从抽象到具体、从宏观到微观的多个层次的设计逻辑;
3)清晰性:简短文字与简明图示结合;不同问题分开表达,切勿混淆;
4)控制性:根据表达内容的信息量大小和重要性,严格控制文字和图示的尺寸和形态
5)多样性:综合采用总平、平面、立面、剖面、透视、轴测、模型照片、实景图片、徒手草图、图形符号、文字等载体
平面图
1. 应表示的内容
1) 平面的总尺寸、开间、进深尺寸或柱网尺寸(也可用比例尺表示);两道尺寸
2) 各主要使用房间的名称;
3)结构受力体系中的柱网、承重墙位置;
4)各楼层地面标高、屋面标高;
5)室内停车库的停车位和行车线路;
6)底层平面图应标明剖切线位置和编号,并应标示指北针;
7)必要时绘制主要用房的放大平面和室内布置;(卫生间布置各洁具,各房间布置家具)
8)图纸名称、比例或比例尺
9) 与室外场地相接的平面图,应表达周边环境
10)楼层平面应表达其下一层平面的屋顶等,但注意不要在多个平面图上重复表达。
2. 表达的规范性
1)线型要求参见《房屋建筑制图统一标准》
2)平面图的方向宜与总图方向一致或基本一致
3) 在同一张图纸上绘制多于一层的平面图时,各层平面图宜按层数由低向高的顺序从左至右或从下至上布置
4) 建筑物平面图应在建筑物的门窗洞口处水平剖切俯视(屋顶平面图应在屋面以上俯视),图内应包括剖切面及投影方向可见的建筑构造以及必要的尺寸、标高等,如需表示高窗、洞口、通气孔、槽、地沟及起重机等不可见部分,则应以虚线绘制。
5) 正确表达结构关系,区别表达承重结构和非承重结构
6) 楼梯、台阶箭头标注:以该层主要标高为起点
3.表达的表现性
1)配景
2)色彩:多用于表达功能分区
立面图
1. 应表示的内容
1)体现建筑造型的特点,选择绘制一、二个有代表性的立面;
2)各主要部位和最高点的标高或主体建筑的总高度;
3)当与相邻建筑(或原有建筑)有直接关系时,应绘制相邻或原有建筑的局部立面图;
4)图纸名称、比例或比例尺。
5)当设计深度达到时,可用文字标注建筑各部分采用的材料、色彩以及做法
2. 表达的规范性
1)线型要求参见《房屋建筑制图统一标准》
2)平面形状曲折的建筑物,可绘制展开立面图、展开室内立面图。
圆形或多边形平面的建筑物,可分段展开绘制立面图、室内立面图,但均应在图名后加注“展开”二字。
3)有定位轴线的建筑物,宜根据两端定位轴线号编注立面图名称(如:①~⑩立面图)。
无定位轴线的建筑物可按平面图各面的朝向确定名称(如:南立面图)。
4)在建筑物立面图上,相同的门窗、阳台、外檐装修、构造做法等可在局部重点表示,绘出其完整图形,其余部分只画轮廓线
3. 表达的表现性
2)配景:立面图宜有周边环境和人的行为的整体表达,但要以不遮挡立面设计特点为前提
3)阴影:选择最具表现力的投影角度,投影区域不宜过大,宜呈半透明,注意避免遮蔽图形线条而影响规范性表达。
4)色彩:多表达对象真实的色彩
立面的表达应符合结构的逻辑性
应与剖面、平面一一对应
剖面图
1. 应表示的内容
1)剖切部位,应根据图纸的用途或设计深度,在平面图上选择能反映全貌、构造特征以及有代表性的部位剖切。
2)建筑剖面图内应包括剖切面和投影方向可见的建筑构造、构配件
3)各层标高及室外地面标高,室外地面至建筑檐口(女儿墙)的总高度;
4)若遇有高度控制时,还应标明最高点的标高;
5) 画室内立面时,相应部位的墙体、楼地面的剖切面宜有所表示。
6) 剖面编号、比例或比例尺。
2. 表达的规范性
1) 剖切号可以转折,注意规范性;用2个相交的剖切面剖切(图,应在图名后注明“展开”字样。
2) 正确反映结构关系,尤其是梁、女儿墙、楼梯的剖切面和投影方向可见部分
3)注意室内外高差的线条表达和相应标高标注
4)不要画加粗的可见部分轮廓线,会被误认为是剖切面
3. 表达的表现性
1) 建议剖面图画上人的行为和家具、植物等配景,表现力将增强很多
2)体现设计特点的内容,例如:空间组织、功能分区、日照、通风、视线等(一般情况下,建议用专门的分析图表达)
3)色彩:多用于表达功能分区
透视图、轴测图和模型照片
1. 应表示的内容
1)场地内建筑与周围建筑和其他环境要素的总体关系
2)建筑形态(形状、体量、材料作法、色彩等)
3)体现设计特点的建筑内外主要空间和场景,如:主要室外场地、主要入口附近、建筑内部有特色的空间以及空间中人的典型行为
2.表达的规范性
1) 准确的透视关系
2) 与总平面、平立剖面等图纸的准确对应
3. 表达的表现性
1)各图传达的信息要有典型性、互补性,避免重复表现
2)透视图
视点:固定(焦点透视)、移动(散点透视)
灭点:一个(平行透视)、两个(成角透视)、三个(倾斜透视)
焦点透视(包含一点、两点、三点透视)
特点:固定在一个立足点上
适用范围:表现相机定点“拍摄”般的视觉效果,西方传统绘画常用。
在当代建筑透视图中应用广泛。
散点透视
特点:移动着立足点进行观察
适用范围:表现对象沿某一方向(水平方向或竖直方向)的多个连续场景,如同不断移动摄像机所拍摄到的一系列片断,中国传统绘画常用。
在当代建筑透视图中应用相对较少。
一点透视
特点:一个灭点,与视线垂直的立面不变形
适用范围:表现对象的内在空间感,适合具有“通道”、“烟囱”性质的空间,比如街道、檐廊、室内走道、房间、天井、中庭、高塔内部等。
