短信业务的信令流程图
短信业务的信令流程图
发送方手机收到回复后，可以在 屏幕上查看短信内容。
短信状态报告流程
当短信发送完成后， SMSC会向发送方手机 发送一条状态报告信息 。
状态报告信息包括短信 是否成功发送、接收方 是否已接收等状态信息 。
发送方手机接收到状态 报告信息后，可以在屏 幕上查看状态信息。
如果短信发送失败， SMSC会向发送方手机 发送一条失败提示信息 ，告知发送方原因和解 决方案。
03
04
简单易用
短信业务基于手机终端，用户 无需额外安装软件，只需通过 手机键盘输入文字即可发送和 接收信息。
覆盖面广
短信业务基于移动通信网络， 覆盖范围广泛，可以覆盖全球 大部分国家和地区。
可靠性高
短信业务采用存储转发机制， 可靠性较高，能够保证信息的 可靠传输。
Hale Waihona Puke 低成本高效率相对于其他通信方式，短信业 务的成本较低，且发送速度快 ，能够满足用户快速传递信息 的需求。
信令传递
按照选定的路径，将信令请求逐级传递至目的设 备。
路由选择
根据信令请求中的地址信息，选择最佳的传输路 径。
信令响应
目的设备对信令请求进行响应，通过反向路径返 回给发起设备。
05
短信业务信令路由
信令路由方式
静态路由
通过手动配置或预定义的方式设置信 令路由，一旦设置完成，不会轻易改 变。
动态路由
SMS-SUBMIT协议
01
02
定义：SMS-SUBMIT协 议是用于在移动台和短消 息服务中心之间传送短消 息的协议，特别是当发送 者需要一个确认通知时。
工作流程
03
04
05
移动台向短消息服务中心 发送短消息。
发送短信的信令流程
发送短信的信令流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 用户输入短信内容并点击发送：用户在手机上输入短信内容，然后点击发送按钮。
信令流程(寻呼、短信、切换)
1 基本呼叫过程 (2)1.1 移动用户呼叫移动用户主叫侧完整过程（主叫释放） (2)1.2 移动用户呼叫移动用户被叫侧完整过程（被叫释放） (10)1.3 固定用户呼叫移动用户完整过程 (17)1.4 移动用户呼叫固定用户完整过程 (22)1.5 呼叫重建过程 (26)2 位置更新过程 (27)2.1 第一次位置更新（TMSI再分配） (27)2.2 VLR内部的位置更新 (29)2.3 改变VLR时的位置更新 (34)3 IMSI附着过程 (40)3.1 IMSI分离过程 (40)4 切换 (44)4.1 小区内切换 (44)4.2 BSC内的小区间切换 (46)4.3 MSC内的BSC间切换 (48)4.4 MSC间切换 (50)4.5 强迫切换 (54)5 短消息传送过程 (56)5.1 空闲模式下MS发起的短消息传送 (56)5.2 空闲模式下MS终止的短消息传送 (60)5.3 专用模式下MS发起的短消息传送 (65)5.4 专用模式下MS终止的短消息传送 (67)6 高级语音呼叫过程 (69)6.1 组呼的信令过程 (69)6.1.1 发起组呼的信令流程 (69)6.1.1.1 移动用户发起组呼的信令流程 (69)6.1.1.2 固定用户发起组呼的信令流程 (72)6.1.2 移动用户在主控MSC上申请上行链路的信令流程 (74)6.1.3 组呼挂断的信令流程 (76)6.1.3.1 主控MSC下的移动用户挂断组呼的信令流程1 (76)6.1.3.2 中继MSC下的用户挂断组呼的信令流程 (77)6.1.3.3 固定用户挂断组呼的信令流程 (78)6.2 语音广播呼叫过程 (79)6.2.1 语音广播呼叫建立信令流程 (79)6.2.2 语音广播挂断信令流程 (82)1 基本呼叫过程1.1 移动用户呼叫移动用户主叫侧完整过程（主叫释放）1移动用户呼叫移动用户主叫侧完整过程（主叫释放）流程1.Channel request ：该消息在RACH上以随机模式被传送，主要应用过程有IMSI附着、短消息、补充业务管理。

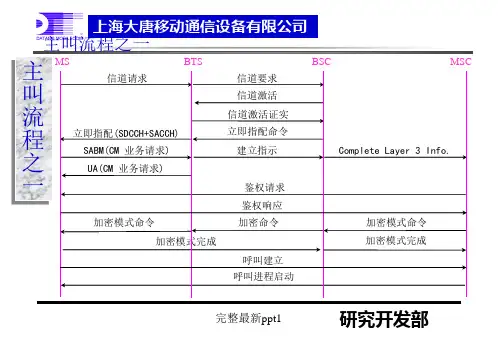

GSM信令流程(中文版1).ppt课件
• Mobile Identity
完整最新ppt14
研究开发部
上海大唐移动通信设备有限公司
鉴权请求、鉴权响应
鉴权请求(Authentication request)
• Ciphering key sequence number • Authentication parameter RAND
加密模式完成(Cipher mode complete)
• Mobile Equipment Identity (可选项) • Chosen Encryption Algorithm (可选项)
完整最新ppt16
研究开发部
上海大唐移动通信设备有限公司
建立(Setup)
建立(Setup)
• Bearer capability
: 信息传送能力、方式 : 编码标准等
• Called party BCD number • CC capabilities(移动台是否支持DTMF)
完整最新ppt17
研究开发部
上海大唐移动通信设备有限公司
指配请求、指配命令
指配请求(Assignment Request)
• Channel Type
UA
切换完成
清除命令
清除完成
切换请求
BSS2
切换请求确认
切换检测到
切换完成
完整最新ppt10
研究开发部
上海大唐移动通信设备有限公司
信道请求、 信道要求
信道请求(Channel Request)
• ESTABLISHMENT CAUSE(3~6bit) • RANDOM REFERENCE(5~2bit)

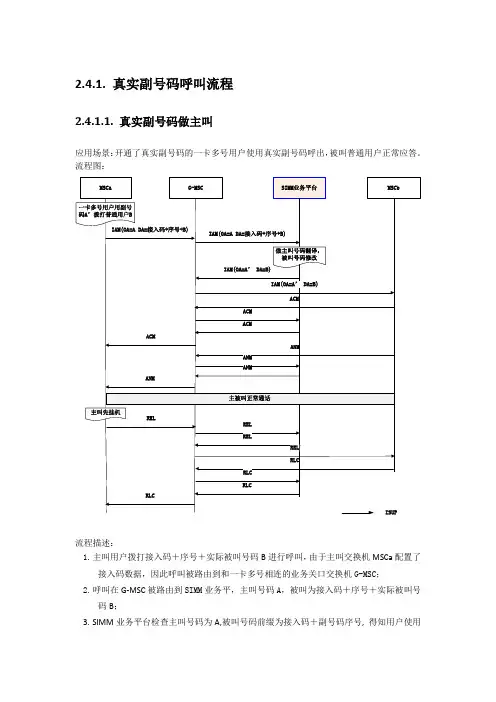

本地一卡多号业务语音短信信令流程及说明.
2.4.1. 真实副号码呼叫流程2.4.1.1. 真实副号码做主叫应用场景：开通了真实副号码的一卡多号用户使用真实副号码呼出，被叫普通用户正常应答。
流程图：流程描述：1.主叫用户拨打接入码＋序号＋实际被叫号码B进行呼叫，由于主叫交换机MSCa配置了接入码数据，因此呼叫被路由到和一卡多号相连的业务关口交换机G-MSC；2.呼叫在G-MSC被路由到SIMM业务平，主叫号码A，被叫为接入码＋序号＋实际被叫号码B；3.SIMM业务平台检查主叫号码为A,被叫号码前缀为接入码＋副号码序号, 得知用户使用真实副号码进行呼叫；4.S IMM业务平台进行号码翻译后发送IAM消息给G-MSC，其中携带的主叫为用户设定的真实副号码A1，被叫为被叫号码B；5.G-MSC将话路接续到被叫交换机MSCb；6.被叫交换机通过G-MSC给SIMM业务平台发送ACM消息；7.SIMM业务平台通过G-MSC转发ACM消息给主叫交换机；8.被叫回复ANM后，主被叫开始通话；9.通话结束后，主被叫拆线。
注：此呼叫被叫来电显示号码为真实副号码，用户可以直接回拨。
2.4.1.2. 真实副号码做被叫应用场景：普通用户拨打一卡多号业务用户的真实副号码，一卡多号业务用户正常应答流程图：流程描述：1.用户A呼叫一卡多号用户B的副号码B’，主叫交换机MSCa查询号码B’的签约信息为一卡多号业务副号码，因此呼叫被路由到和归属地一卡多号业务平台相连的业务关口交换机G-MSC；2.呼叫在G-MSC被路由到SIMM业务平台，主叫号码A，被叫为号码B’；3.SIMM业务平台检查主叫号码为A,被叫号码B’,得知在呼叫用户B的副号码B’;4.SIMM业务平台进行号码翻译后发送IAM消息给G-MSC，其中携带的主叫为副号码序号+主叫号码A，被叫为被叫号码B；5.G-MSC将话路接续到被叫交换机MSCb；6.被叫回复ANM后，主被叫开始通话；7.通话结束后，主被叫拆线注：此呼叫接续到一卡多号用户的主号码，一卡多号用户看到的来电显示号码为“副号码顺序号+主叫号码”，注意此时一卡多号用户不能直接回拨。
短信业务的信令流程
ACK
当SAU去HLR取路由时，若HLR内MNRF或MCEF已被置位，则HLR除发送路由信息，还要
发送Inform SC信令到SAU（如果HLR为PHASE1版本，则无此过程），通知该用户不可用，
此时若下发的短消息为普通优先级，则SAU不再下发，若短消息为高优先级，则SAU尝试
下发该短消息，若发送不成功则下发结束，若下发成功，则去HLR清除MNRF或MCEF标
12
梦网短信MO流程
SMSC
2.SMPP_Deliiver_SM
9.SMPP_Deliiver_SM_Re sp
ISMG
1.提交信息
8.CMPP_Deliver_Rep 7.CMPP_Deliver
（备注）
SP
梦网短信MO流程
MDS价鉴权为可选部分；目前现网中（东莞）本地ISMG即 本地IOD业务无需到DSMP鉴权，需要进行DSMP鉴权的SP业务分别连接到省IOD、 亚信网关、行业网关中。 若主叫号码为智能网用户则需要到SCP进行实时的扣费鉴权；全球通号码无需到 SCP扣费鉴权，只通过话单进行结算。
态，确定手机是否可以接收短消息。如果可以接收短信则MSC向被叫手机 发送短信：
1)如果手机处于idle状态，则通过SDCCH信道给手机下发短信。 2)如果手机处于active状态，则通过SACCH信道给手机下发短信。 第7步：MSC向信令网关回送应答消息(ack) ； 第8步：信令网关向SC回送应答消息(ack) ；
4
基本消息流程
SAU
SMC （信令网关）
HLR
MSC
VLR
MS
Message Transfer
Send Route Info For Short Message
发送短信的信令流程
发送短信的信令流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 用户输入短信内容：用户在手机上输入要发送的短信内容，并选择接收方的手机号码。
CDMA2000各种业务信令流程图
目录MS登记流程 (2)MS始呼流程 (2)MS发起的释放流程 (4)BSS发起的释放流程 (4)MSC发起的释放流程 (5)MS始呼短消息流程（接入信道） (5)寻呼信道下行点对点短消息流程 (5)寻呼信道下行广播短消息流程 (6)MS始呼短消息流程（业务信道） (7)MS被呼短消息流程（业务信道） (7)MS始呼流程 (8)建立SCH流程 (9)进入Dormant态流程 (10)MS发起的呼叫激活流程 (11)网络侧发起的呼叫激活流程 (11)MS发起的分组数据业务释放流程 (13)PDSN发起的呼叫释放流程 (14)PDSN内PCF之间的Dormant切换流程 (15)PDSN内PCF之间的Active切换流程 (16)BSC内软切换流程 (18)BSC间软切换流程 (19)更软切换流程 (21)BSC内硬切换流程 (21)BSC间硬切换流程 (22)MS始呼接入状态下的切换流程 (24)MS被呼接入状态下的切换流程 (25)新建或激活数据业务连接流程（语音业务已激活） (27)MS始呼 (27)MS被呼 (29)新建语音业务连接流程（数据业务已激活） (30)MS始呼 (30)MS被呼 (30)MS发起的业务释放流程 (31)PDSN发起的分组数据业务释放流程（语音业务仍保持激活） (32)BSS发起的分组数据业务释放流程（语音业务仍保持激活） (33)MSC发起的语音业务释放流程（分组数据业务仍保持激活） (34)CDMA2000 1xEV-DO UATI指配流程 (35)AT始呼流程 (36)AT发起的呼叫激活流程 (38)网络侧发起的呼叫激活流程 (39)AT发起的连接释放流程 (40)AN发起的连接释放流程 (41)AT发起的会话释放流程（存在A8连接） (42)AT发起的会话释放流程（不存在A8连接） (42)AN发起的会话释放流程（存在A8连接） (43)AN发起的会话释放流程（不存在A8连接） (43)PDSN发起的分组数据会话释放流程 (44)AN内反向链路软切换/更软切换流程 (45)N内前向虚拟软切换/更软切换流程 (45)AN间的休眠态切换流程 (47)AN间的激活态硬切换流程 (48)AN间的激活态软切换流程 (50)CDMA2000 1X与1xEV-DO网络间休眠态切换流程 (51)AT/MS存在1xEV-DO连接时又收到语音寻呼流程 (53)MS登记流程MS登记流程如图1所示。
信令流程（图+介绍）
信令流程（图+介绍）GSM 信令流程（菜鸟多看看，不要到处跑）GSM 系统使用类似OSI 协议模型的简化协议，包括物理层（L1）、数据链路层（L2）和应用层（L3）。
L1是协议模型最底层，提供物理媒介传输比特流所需的全部功能。
L2保证正确传递消息及识别单个呼叫。
在GSM 系统中，无线接口（Um ）上的L1和L2分别是TDMA 帧和LAPDm 协议。
在网络侧，Abis 接口和A 接口使用的L1均为E1传输方式，L2分别为LAPD 和MTP 协议。
在Um 接口，MS 每次呼叫时都有一个L1和L2层的建立过程，在此基础上再与网络侧建立L3上的通信。
在网络侧（A 和Abis 接口），其L1和L2（SCCP 除外）始终处于连接状态。
L3层的通信消息按阶段和功能的不同，分为无线资源管理（RR ）、G C H )C C H )H )移动性管理（MM）和呼叫控制（CC）三部分。
1、建立RR连接RR的功能包括物理信道管理和逻辑信道的数据链路层连接等。
在任何情况下，MS向系统发出的第一条消息都是CH－REQ（信道请求），要求系统提供一条通信信道，所提供的信道类型则由网络决定。
CH－REQ有两个参数：建立原因和随机参考值（RAND）。
建立原因是指MS发起这次请求的原因，本例的原因是MS发起呼叫，其它原因有紧急呼叫、呼叫重建和寻呼响应等。
RAND是由MS确定的一个随机值，使网络能区别不同MS所发起的请求。
RAND有5位，最多可同时区分32个MS，但不保证两个同时发起呼叫的MS的RAND值一定不同。
要进一步区别同时发起请求的MS，还要根据Um 接口上的应答消息。
CH－REQ消息在BSS内部进行处理。
BSC收到这一请求后，根据对现有系统中无线资源的判断，分配一条信道供MS使用。
该信道是否能正常使用，还需BTS作应答证实，Abis接口上的一对应答消息CHACT（信道激活）和CHACK（信道激活证实）完成这一功能。
CHACT指明激活信道工作所需的全部属性，包括信道类型、工作模式、物理特性和时间提前量等。
信令流程(寻呼、短信、切换)
1 基本呼叫过程 (2)1.1 移动用户呼叫移动用户主叫侧完整过程（主叫释放） (2)1.2 移动用户呼叫移动用户被叫侧完整过程（被叫释放） (10)1.3 固定用户呼叫移动用户完整过程 (17)1.4 移动用户呼叫固定用户完整过程 (22)1.5 呼叫重建过程 (26)2 位置更新过程 (27)2.1 第一次位置更新（TMSI再分配） (27)2.2 VLR内部的位置更新 (29)2.3 改变VLR时的位置更新 (34)3 IMSI附着过程 (40)3.1 IMSI分离过程 (40)4 切换 (44)4.1 小区内切换 (44)4.2 BSC内的小区间切换 (46)4.3 MSC内的BSC间切换 (48)4.4 MSC间切换 (50)4.5 强迫切换 (54)5 短消息传送过程 (56)5.1 空闲模式下MS发起的短消息传送 (56)5.2 空闲模式下MS终止的短消息传送 (60)5.3 专用模式下MS发起的短消息传送 (65)5.4 专用模式下MS终止的短消息传送 (67)6 高级语音呼叫过程 (69)6.1 组呼的信令过程 (69)6.1.1 发起组呼的信令流程 (69)6.1.1.1 移动用户发起组呼的信令流程 (69)6.1.1.2 固定用户发起组呼的信令流程 (72)6.1.2 移动用户在主控MSC上申请上行链路的信令流程 (74)6.1.3 组呼挂断的信令流程 (76)6.1.3.1 主控MSC下的移动用户挂断组呼的信令流程1 (76)6.1.3.2 中继MSC下的用户挂断组呼的信令流程 (77)6.1.3.3 固定用户挂断组呼的信令流程 (78)6.2 语音广播呼叫过程 (79)6.2.1 语音广播呼叫建立信令流程 (79)6.2.2 语音广播挂断信令流程 (82)1 基本呼叫过程1.1 移动用户呼叫移动用户主叫侧完整过程（主叫释放）1移动用户呼叫移动用户主叫侧完整过程（主叫释放）流程1.Channel request ：该消息在RACH上以随机模式被传送，主要应用过程有IMSI附着、短消息、补充业务管理。
CDMA短信流程说明
1流程说明短信业务起呼、局间、终呼各网元的信令流程如下图说示，其中起呼、终呼全部在业务信道完成。
其中，A1～A12为起呼过程；B1、B2为局间消息转发，B3、B4为局间回执转发过程；C1～C16为终呼处理过程。
1.1起呼流程A1、终端MS发起消息起呼请求；A2、BSC1构造一个CM业务请求消息发送给MSC1；A3、MSC1向BSC1发送指配请求消息以请求BS分配无线资源；A4、BS在空口的寻呼信道上发送信道指配消息启动无线业务信道的建立；A5、收到业务连接消息后，MS响应一条业务连接完成消息；A6、无线业务信道建立并互通后，BS向MSC发送指配完成消息；A7、MS在业务信道上发起SMS递送消息，其数据突发类型为SMS；A8、BS向MSC发送ADDS递送消息，该消息用户部分中包含起呼的短消息；A9、MSC向MC发送SMDPP信令，该消息类型为submit；A10、MC确认短信成功接收该消息，向MSC回复smdpp确认信令；A11、MSC向BS发送ADDS递送证实消息；A12、BS向MS发送层2证实消息，至此用户发送消息完成。
【时延说明】在短消息起呼过程中，时延主要集中在BSS无线侧空口资源的分配和 MSS 对短信的提交和投递处理机制和效率上。
短消息中心仅从MSC接收消息，并进行内部的业务处理，如果该消息不涉及到SCP等外部网元的交互处理，响应消息smdpp很快即会回复。
起呼部分的时延体现为消息发送方对消息发送顺畅与否的感受。
【定时器】协议规定短消息起呼信令定时器时长为5～60秒，即起呼确认最迟60秒回复到终端用户，现网的设置一般在10秒左右。
短消息中心内部设置起呼响应超时定时器为6秒，起呼响应最迟6秒回复到网络侧。
1.2局间流程若目的用户与源用户不在同一局，则存在局间消息转发(B1、B2)，及局间回执转发(B3、B4)流程。
向用户发送消息回执的流程，与向用户投递普通短消息的流程一致，因此没有体现在上图中。
短消息业务信令流程GSM
• IWMSC向HLR回送成功AlertSC的响应消息；
• HLR向VLR回送成功Ready for SM的响应消息。
VLR
HLR
IWMSC
SC
（1） （5）
（2） （4）
（3）
（2）、MS进行的是GPRS位置更新，或者 在SGSN实体中监测到有此用户活动。且 SGSN中的该MS的标识位MNRF被置位， 则SGSN通知短消息中心，移动台可及可 以接收短消息。
重发的信令流程
• 在实际情况中，可能由于移动台不可及、 移动台无存储空间而暂时无法接收短消息。 当短消息中心向移动台发送短消息失败时， 根据短消息中心的设置，短消息中心采用 不同的重发机制。
● 强制重发
此种情况只限于高优先级短消息。即使当前移 动台不可及或者没有存储空间，短消息中心仍 然尝试重发该高优先级短消息。
（6）用户缺席：用户关机或无应答，间隔重发若干次后 如仍不成功则停止，等待ALERT_SC消息触发再次重 发。
（7）PS不支持：用户手机不支持接收短消息。此时应该 立即丢弃当前短消息。
（8）PS接收错误：用户手机在接收短消息过程中出现错 误。在此情况下，一般采用与用户缺席相同的重试机 制。
（9）非法用户：用户为黑名单用户。此时应该立即丢弃 当前短消息。
• 步
（2）间隔10分钟 重发 1 次 如失败继续下一
•
（3）间隔1小时 重发 1 次 如失败停止（等待
ALERT_SC消 息触发再次重发）
• 重试模式0： （1）间隔0分钟 重发0 次 丢弃
• SMSC根据PCS网络侧返回的不同失败原因而 选择不同的重试模式
• 如失败原因为缺席用户，可以采用如下重试机 制：
短信业务的信令流程课件
短信业务信令处理技术
基于文本的信令协议
用于传输文本短信，采用基于文本的协议进行通信。
基于二进制协议
用于传输多媒体短信，采用基于二进制协议进行通信。
路由优化技术
通过优化路由算法，提高短信的发送效率和成功率。
04
短信业务信令安全
短信业务信令安全概述
通过对信令路由的优化配置，减少信令传 输的跳数和时延，提高信令传输效率。
短信业务信令优化案例
01
A运营商的短信业务信令优化
通过采用多种信令优化技术，成功降低了信令时延和丢失率，提高了短
信发送成功率，提升了用户满意度。
02
B城市的短信高峰期信令优化
针对城市内短信业务高峰期的信令拥塞问题，通过优化信令路由和缓存
求和技术发展。
网络安全性的提升
02
随着网络安全威胁的不断增加，未来短信业务信令将更加注重
网络安全性的提升，加强信令安全防护和隐私保护。
智能化处理能力的提升
03
未来短信业务信令将不断提升智能化处理能力，实现更快速、
准确和智能的信令处理和用户服务。
未来短信业务信令应用场景
物联网应用
随着物联网技术的不断发展，未来短信业务信令将在物联 网领域发挥重要作用，支持各种智能设备的连接和通信。
技术，有效缓解了信令拥塞情况，提高了用户的使用体验。
03
C网络的短信跨域发送优化
针对跨域发送的短信时延问题，通过采用信令压缩技术和路由优化技术
，缩短了短信发送时延，提高了用户满意度。
06
未来短信业务信令发展
未来短信业务信令发展趋势
5G技术的普及
随着5G技术的不断发展和普及， 未来短信业务信令将更加高效、
彩信信令流程
首先,来瞧一个大体上得彩信发与取得流程。
如下:图一:手机如何发彩信大体上分３步:1 发送方发送彩信。
2 MMSC通过短信中心通知收方彩信到达。
３收方通过PDP上下文激活，链接到ＭＭSC去取彩信。
具体来瞧，又分为几种情况：一 MMＳ业务流程－终端到终端(立即取)图二 MＭS业务流程－终端到终端(立即取）对应得信令流程如下:接收方得用户状态为mms终端或未知用户ﻫ当用户发送彩信时,通过在终端中设置得MMSCＵＲＩ地址,发起连接请求。
(图中消息①)ﻫ连接请求被发送到发送方当前所在wap网关,wａp网关从公网DＮＳ上解析到MMSC URI对应得地址(ｍms重定向器）,继而向重定向器发送请求,其中包含发送方用户MＳIＳＤＮ, 重定向器返回发送方用户归属ｍｍsc得地址。
之后,wap网关将请求包发往发送方归属mmsc。
(图中消息②--⑤)ﻫmmsｃ收到消息后,首先判断接收方用户得归属ｍmsc,若接收方用户归属另外一个mｍsｃ2，则把消息转发给该mmsc2。
（图中消息⑥)ﻫ接收方用户归属mｍsc将检查接收方得用户状态,若为mms终端或未知用户,则下发puｓh通知。
（图中消息⑦--⑨)ﻫ接收方用户收到此ｐuｓｈ通知后会发起ｗap连接,自动连接到mmsc2上提取此条彩信。
(图中右边消息⑴--⑷）二 MMＳ业务流程－终端到终端(超时转梦网相册)图三ＭＭS业务流程－终端到终端(超时转梦网相册)对应得说明如下:接图二，若接收方用户在10分钟之内未成功提取彩信，则mmsc2将彩信转到接收方用户得梦网邮箱,同时仍然保留消息。
梦网邮箱系统收到彩信后，利用邮件到达通知得方式给接收方用户发送短信通知①。
(图中消息⑺--⑾)ﻫ１０分钟之后,接收方用户可以从mmsc2上提取彩信(图中消息⑴--⑷) ,同时还可以登录梦网邮箱系统查瞧彩信 (图中消息⑴--⑷)。
如果在4８小时（彩信得有效期）内接收方用户仍然没有到mmsｃ2提取彩信，则mmsc2将删除彩信,用户只能登录梦网邮箱来查瞧彩信内容。
短消息流程及其信令抓图大全
一：短消息的MO流程1．手机发起业务请求，后续的从1-5都是一个业务请求的流程，其中2和3是一个class mark 的流程，4和5是一个加密的流程，都没有什么好讲的，这个消息跟踪中缺少了CM_Service_accept的消息。
