全站仪后方交会法的具体操作步骤
南方全站仪后方交汇操作步骤 PPT
13、计算得出待测点C坐标，单击“F4”设定
14、单击“F3”覆盖原有数据
可以互相讨论下，但要小声点
5、输入待测点信息，点击 “F4” 确认
6、输入第一 个已知点坐标
及棱镜高’距离测量
9、输入第二个已知 点坐标及棱镜高
10、单击“F4”设定
11、瞄准 B点，单击‘F4’距离测量
12、残差在10mm以内，点击“F4”计算
南方全站仪后方交汇操作步骤
测量原理
测量步骤
1、设定未知点 2、设置已知点 3、设置已知点
仪器高
1，瞄准测距 2，瞄准测距
4、计 算未知 点坐标
1、点击“menu”键进入菜单选项
2、点击数字键“2” 入放样菜单选项
3、单击 “F4”键 确认建立文件夹
4、点击数字键“5” 进入后方交汇
大家有疑问的，可以询问和交流
全站仪后方交会步骤
全站仪后方交会步骤在测量工程中，后方交会是一种常用的数据处理方法，用于确定点的坐标。
全站仪后方交会是通过使用全站仪进行测量，然后将测得的数据进行计算和处理，以确定点的坐标。
下面将介绍全站仪后方交会的步骤。
1. 收集测量数据在进行全站仪后方交会之前，首先需要进行测量。
使用全站仪进行测量，可以测量出目标点与其他已知点之间的水平角度、垂直角度和距离等数据。
这些数据将作为后方交会的基础。
2. 计算方位角在进行后方交会之前，需要确定目标点所在的方位角。
方位角是指目标点与基准点之间的水平角度。
可以通过在全站仪上设置一个已知点为基准点，然后测量目标点与基准点之间的水平角度来确定方位角。
3. 计算坐标增量在计算目标点坐标之前，需要计算方位角和水平角度之间的差异。
通过将测量数据中的方位角和角度减去基准点的方位角和角度，可以得到目标点的水平角度差和垂直角度差。
这些差值将被用于计算目标点的坐标增量。
4. 计算目标点坐标通过在基准点上测量已知点的坐标，并将基准点的坐标增量加上目标点的坐标增量，可以计算出目标点的坐标。
这样，就可以确定目标点的水平坐标和垂直坐标。
5. 检查数据完成全站仪后方交会后，应该对计算出的数据进行检查。
检查的目的是确保数据的准确性和一致性。
可以通过对已知点进行再次测量和计算，来验证计算出的目标点的坐标是否正确。
如果数据有误，应该重新检查和计算。
6. 绘制图形最后，可以使用计算出的目标点的坐标来绘制图形。
可以使用计算机辅助设计（CAD）软件或手绘来完成此任务。
根据测量数据和计算结果，可以绘制出点的坐标和连接线，从而形成一个完整的图形。
总结：全站仪后方交会是一种确定点坐标的常用方法。
通过收集测量数据、计算方位角和角度差、计算坐标增量，并最终计算目标点坐标，可以确定目标点的水平坐标和垂直坐标。
在进行这一过程的过程中，需要重视数据的准确性和一致性，并进行数据的检查和验证。
最后，通过绘制图形来展示计算出的结果。
科力达全站仪后交法怎么用？
科力达全站仪后交法怎么用？

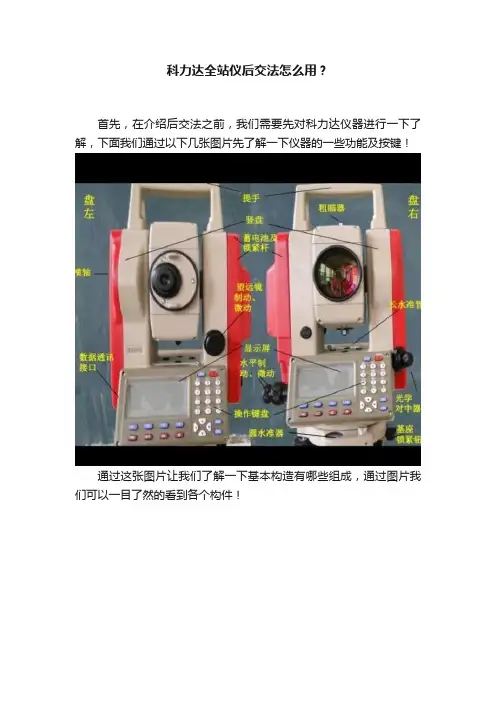

首先，在介绍后交法之前，我们需要先对科力达仪器进行一下了解，下面我们通过以下几张图片先了解一下仪器的一些功能及按键！
通过这张图片让我们了解一下基本构造有哪些组成，通过图片我们可以一目了然的看到各个构件！
通过这张图，我们可以清楚的看到各个按键的大体功能，具体是干什么的，我们可以通过以下图片进一步详细的了解一下：
有了我们对科力达全站仪的初步了解，下面我开始讲解一下后方交汇的具体操作步骤：
后方交汇是通过对多个已知点的测量，来定出测站点的坐标的一
种方法！（注意：当测站点与已知点位于同一圆周上时，测站点的坐标在某种情况下是无法确定的，因此，我们要避免这种情况）。
其按键步骤如下：
1.在测量模式下，按FNC键，再按翻页键到第三页，按后方交汇键，进入后方交汇测量模式！
2.输入第一个已知点坐标数据后，按ENT键，即回车键，完成第一个已知点坐标的输入后按确定键，重复以上步骤，输入全部已知点坐标！
3.全部已知点坐标输入完成后，按测量键屏幕显示，请照准第一点，然后照准第一点，按测角键进入角度测量，或者按测距键进入角度距离测量。
4.重复第一点的观测过程，进行对第二、三及其他已知点的测量，当计算测站点的坐标所需的最小观测值得到满足后，屏幕上显示出计算文字，完成全部已知点的测量后，再按计算键，再按是键，仪器自动计算出测站点的坐标！计算完成后屏幕显示计算结果！
5.最后，进入测量模式就可以进行坐标测量，进入放样模式就可以进行坐标放样了！。
后方交会实施的操作步骤
后方交会实施的操作步骤1. 准备工作在进行后方交会实施操作之前，需要进行一些准备工作，确保操作的顺利进行。
•确定需要进行后方交会的目标点和控制点，并准备好对应的坐标数据。
•确定适合后方交会操作的地点，保证操作的准确性。
•确保使用的测量仪器和设备处于正常工作状态，并进行必要的校准。
•关注天气状况和光线条件，确保进行测量的可行性。
2. 确定测量方案在进行后方交会实施之前，需要确定合适的测量方案，以保证操作的准确性和可靠性。
•根据实际情况选择合适的后方交会方法，如三角测量法或反方位角法。
•制定详细的测量计划，确定各个测量点的次序和测量路径。
•确定参考基准，如坐标系和坐标原点。
•设定测量精度要求，以确定工作中的误差限制。
3. 实施后方交会操作在完成准备工作和确定测量方案后，可以开始实施后方交会操作。
以下是具体的操作步骤：1.确定起始点和目标点，进入测量模式。
2.使用测量仪器进行距离测量，记录测量结果。
3.使用测量仪器进行方位角测量，记录测量结果。
4.根据测量结果计算辅助坐标点的坐标值。
5.根据辅助坐标点和目标点之间的关系，计算目标点的坐标值。
6.将计算得到的目标点坐标值与实际坐标进行比较，评估测量结果的准确性。
7.如有必要，进行数据处理和调整，以提高测量结果的精度。
8.记录测量结果，并保存相关数据和文档。
4. 结果验证与误差分析完成后方交会实施操作后，需要进行结果验证和误差分析，以评估操作的准确性和可靠性。
•将测量结果与实际坐标进行比较，计算测量误差。
•分析测量误差的来源和原因，如观测误差、仪器误差等。
•根据误差分析结果，评估测量结果的可靠性，并确定是否需要进行进一步的测量调整。
5. 结论与总结根据实际操作情况和误差分析结果，得出结论并进行总结。
•根据测量结果和误差分析，评价后方交会操作的准确性和可靠性。
•总结操作中遇到的问题和解决方法，以供后续实施参考。
•提出改进意见和建议，以提高后方交会操作的效率和精度。
全站仪后方交会法原理
全站仪后方交会法原理全站仪后方交会法是一种常用的测量方法，被广泛应用于各种建筑、地质勘探、铁路、公路工程等领域。
它是利用自然射线和人工瞄准目标的方式进行的，通过测量各个测站之间的距离、角度和高差，从而确定目标点的坐标。
本文将对全站仪后方交会法的原理进行详细介绍，以期对相关科研工作者提供指导意义。
一、什么是后方交会法全站仪后方交会法是一种基于角度与距离测量的三角测量方法，通过测量两个已知点和一个未知点的夹角和距离，推断出未知点的位置坐标。
这种测量方法具有精度高、精度稳定、操作简便等优点，因此被广泛地应用于各种建筑、地质勘探、铁路、公路工程等领域。
二、后方交会法原理后方交会法的原理是利用三角形余弦定理，确定目标点的坐标。
在测量中，需要先建立一个三角形，其中包含了目标点、两个测站以及三个角度和对应的三条边长。
接着，通过测量这些角度和边长，就可以利用三角形余弦定理求出目标点的坐标。
具体步骤如下：1.选择两个已知点作为起点和终点，并测量它们之间的角度和距离。
2.使用全站仪测量目标点和起点、终点的夹角，并记录下这些角度。
3.使用全站仪测量目标点到起点、终点的距离，并记录下这些距离。
4.根据三角形余弦定理，计算出目标点的坐标。
具体地，设起点和终点的坐标分别为(Ax,Ay,Az)和(Bx,By,Bz)，目标点与起点、终点的距离分别为d1、d2、d3，目标点到起点和终点的夹角分别为角度α、β，则目标点的坐标为X = Ax + d1 × cosαY = Ay + d1 × sinαZ = Az + h其中，h为目标点的高程。
三、后方交会法的应用范围后方交会法具有很广泛的应用范围，包括建筑、地质勘探、路桥工程、管线工程、矿山开采等各个领域。
在建筑工程中，可以利用后方交会法对建筑物的位置、高度等进行精确的测量，保证建筑物的结构稳定和使用安全。
在地质勘探中，可以利用后方交会法对地质构造进行研究，提高勘探效率。
全站仪后方交会法步骤和高程测量步骤
1、角度测量angleobservation1功能：可进行水平角、竖直角的测量;2方法：与经纬仪相同,若要测出水平角∠AOB,则：1当精度要求不高时：瞄准A点——置零0SET——瞄准B点,记下水平度盘HR的大小;2当精度要求高时：——可用测回法methodofobservationset;操作步骤同用经纬仪操作一样,只是配置度盘时,按“置盘”HSET;2、距离测量distancemeasurementPSM、PPM的设置——测距、测坐标、放样前;1棱镜常数PSM的设置;一般：PRISM=0原配棱镜,-30mm国产棱镜2大气改正数PPM乘常数的设置;输入测量时的气温TEMP、气压PRESS,或经计算后,输入PPM的值;1功能：可测量平距HD、高差VD和斜距SD全站仪镜点至棱镜镜点间高差及斜距2方法：照准棱镜点,按“测量”MEAS;3、坐标测量coordinatemeasurement1功能：可测量目标点的三维坐标X,Y,H;2测量原理任意架仪器,先设置仪器高为0,棱镜高是多少就是多少,棱镜拿去直接放在已知点上测高差,测得的高差为棱镜头到仪器视线的高差,当然,有正有负了,然后拿出计算器用已知点加上棱镜高,再加上或减去因为有正有负测得的高差就是仪器的视线高啊,因为仪器高为0,所以这个数字就是你的测站点高程,进测站点把它改成这个数字就行了,改完测站点了一般情况下都要打一下已知点复核一下;;;若输入：方位角,测站坐标,；测得：水平角和平距;则有：方位角：坐标：若输入：测站S高程,测得：仪器高i,棱镜高v,平距,竖直角,则有：高程：3方法：输入测站SX,Y,H,仪器高i,棱镜高v——瞄准后视点B,将水平度盘读数设置为——瞄准目标棱镜点T,按“测量”,即可显示点T的三维坐标;4、点位放样Layout1功能：根据设计的待放样点P的坐标,在实地标出P点的平面位置及填挖高度; 2放样原理1在大致位置立棱镜,测出当前位置的坐标;2将当前坐标与待放样点的坐标相比较,得距离差值dD和角度差dHR或纵向差值ΔX 和横向差值ΔY;3根据显示的dD、dHR或ΔX、ΔY,逐渐找到放样点的位置;5、程序测量programs1数据采集datacollecting2坐标放样layout3对边测量MLM、悬高测量REM、面积测量AREA、后方交会RESECTION等;4数据存储管理;包括数据的传输、数据文件的操作改名、删除、查阅;§7.2TOPCONGTS-312全站仪使用简介一、仪器面板外观和功能说明面板上按键功能如下：——进入坐标测量模式键;◢——进入距离测量模式键;ANG——进入角度测量模式键;MENU——进入主菜单测量模式键;ESC——用于中断正在进行的操作,退回到上一级菜单;POWER——电源开关键◢◣——光标左右移动键▲▼——光标上下移动、翻屏键F1、F2、F3、F4——软功能键,其功能分别对应显示屏上相应位置显示的命令;显示屏上显示符号的含义：V——竖盘读数；HR——水平读盘读数右向计数；HL——水平读盘读数左向计数；HD——水平距离；VD——仪器望远镜至棱镜间高差；SD——斜距；——正在测距；N——北坐标,x；E——东坐标,y；Z——天顶方向坐标,高程H;二、全站仪几种测量模式介绍1、角度测量模式功能：按ANG进入,可进行水平角、竖直角测量,倾斜改正开关设置;第1页F1 OSET：设置水平读数为：0°00ˊ00";F2 HOLD：锁定水平读数;F3 HSET：设置任意大小的水平读数;F4 P1↓：进入第2页;第2页F1 TILT：设置倾斜改正开关;F2 REP：复测法;F3 V%：竖直角用百分数显示;F4 P2↓：进入第3页;第3页F1 H-BZ：仪器每转动水平角90°时,是否要蜂鸣声;F2 R/L：右向水平读数HR/左向水平读数HL切换,一般用HR; F3 CMPS：天顶距V/竖直角CMPS的切换,一般取V;F4 P3↓：进入第1页;2、距离测量模式功能：按◢进入,可进行水平角、竖直角、斜距、平距、高差测量及PSM、PPM、距离单位等设置;第1页F1 MEAS：进行测量;F2 MODE：设置测量模式,Fine/coarse/tragcking精测/粗测/跟踪;F3 S/A：设置棱镜常数改正值PSM、大气改正值PPM;F4 P1↓：进入第2页;第2页F1 OFSET：偏心测量方式;F2 SO：距离放样测量方式;F3 m/f/i：距离单位米/英尺/英寸的切换;F4 P2↓：进入第1页;3、坐标测量模式功能：按进入,可进行坐标N,E,H、水平角、竖直角、斜距测量及PSM、PPM、距离单位等设置;第1页F1 MEAS：进行测量;F2 MODE：设置测量模式,Fine/Coarse/Tracking;F3 S/A：设置棱镜改正值PSM,大气改正值PPM常数;F4 P1↓：进入第2页;第2页F1 R.HT：输入棱镜高;F2 INS.HT：输入仪器高;F3 OCC：输入测站坐标;F4 P2↓：进入第3页;第3页F1 OFSET：偏心测量方式;F2 ———F3 m/f/i:距离单位米/英尺/英寸切换;F4 P3↓：进入第1页;4、主菜单模式功能：按MENU进入,可进行数据采集、坐标放样、程序执行、内存管理数据文件编辑、传输及查询、参数设置等;三、全站仪功能简介测量前,要进行如下设置——按◢或,进入距离测量或坐标测量模式,再按第1页的S/AF3;1、棱镜常数PRISM的设置——进口棱镜多为0,国产棱镜多为-30mm;具体见说明书2、大气改正值PPM的设置——按“T-P”,分别在“TEMP.”和“PRES.”栏,输入测量时的气温、气压;或者按照说明书中的公式计算出PPM值后,按“PPM”直接输入; 说明：PRISM、PPM设置后,在没有新设置前,仪器将保存现有设置;一角度测量按ANG键,进入测角模式开机后默认的模式,其水平角、竖直角的测量方法与经纬仪操作方法基本相同;照准目标后,记录下仪器显示的水平度盘读数HR和竖直度盘读数V;二距离测量先按◢键,进入测距模式,瞄准棱镜后,按F1MEAS,记录下仪器测站点至棱镜点间的平距HD、镜头与镜头间的斜距SD和镜头与镜头间的高差VD;三坐标测量1、按ANG键,进入测角模式,瞄准后视点A;2、按HSET,输入测站O至后视点A的坐标方位角;如：输入65.4839,即输入了;3、按键,进入坐标测量模式;按P↓,进入第2页;4、按OCC,分别在N、E、Z输入测站坐标X0,Y0,H0;5、按P↓,进入第2页,在INS.HT栏,输入仪器高;6、按P↓,进入第2页,在R.HT栏,输入B点处的棱镜高;7、瞄准待测量点B,按MEAS,得B点的XB,YB,HB;四零星点的坐标放样不使用文件1、按MENU,进入主菜单测量模式;2、按LAYOUT,进入放样程序,再按SKP,略过使用文件;3、按OOC.PTF1,再按NEZ,输入测站O点的坐标X0,Y0,H0；并在INS.HT一栏,输入仪器高;4、按BACKSIGHTF2,再按NE/AZ,输入后视点A的坐标xA,yA；若不知A点坐标而已知坐标方位角,则可再按AZ,在HR项输入的值;瞄准A点,按YES;5、按LAYOUTF3,再按NEZ,输入待放样点B的坐标xB,yB,HB及测杆单棱镜的镜高后,按ANGLEF1;使用水平制动和水平微动螺旋,使显示的dHR=0°00ˊ00",即找到了OB 方向,指挥持测杆单棱镜者移动位置,使棱镜位于OB方向上;6、按DIST,进行测量,根据显示的dHD来指挥持棱镜者沿OB方向移动,若dHD为正,则向O点方向移动；反之若dHD为负,则向远处移动,直至dHD=0时,立棱镜点即为B 点的平面位置;7、其所显示的dZ值即为立棱镜点处的填挖高度,正为挖,负为填;8、按NEXT——反复5、6两步,放样下一个点C;后方交会法通常用在高精度测量设站中,因其具备足够检核条件而被广泛应用;这种方法对仪器本身精度要求、稳定性非常高;。
全站仪后方交会测量步骤，牵着你的小手一个一个键按！
全站仪后方交会测量步骤，牵着你的小手一个一个键按！小编这次给大家带来的是全站仪后方交会的测量步骤与一些需要注意的方面，简单易懂的口语化，让您理解起来更加得心应手。
首先介绍下全站仪后方交会的原理，仅在待定点上设站，向三个已知控制点观测两个水平夹角a、b，从而计算待定点的坐标。
全站仪后方交会测量步骤前提，已知两个点位坐标A、B1.在已知两个点位坐标之间呈现一个三角形架设全站仪（要求：能通视，角度不宜小于15度，也不要大于165度）过大过小都会影响误差超过要求，而不能使用2.点击电源“开关”开机，对中整平水准气泡。
3.选择“新建项目”，名称一般以日期命名。
4.选择“建站”，选择“后方交会测量”。
5.点击“测量”，输入“点名”，输入已知点位坐标A，输入“镜高”。
6.照准已知点位坐标A棱镜中心，点击“测角测距”。
点击完成。
7.点击“测量”。
输入“点名”，输入已知点位坐标B，输入“镜高”。
8.照准已知点位坐标B棱镜中心，点击“测角测距”，点击完成。
9.根据所测数据点击“计算”，得到待定点坐标，用于建站。
下面我们来看一个实例题更加便于理解已知点位坐标M、N，而全站仪架设在点O，求测出点ABC的点位坐标。
1.先通过后方交会法把O点全站仪架设的点位坐标测出，然后逐渐通过后方交会法把其他点位坐标测出。
（要注意度数的要求哦！）2.也可以先通过后方交会法测出O点点位坐标后，算出方位角，通过方位角逐渐得到点ABC的点位坐标。
（1）方位角的计算公式aretan((y2-y1)/(x2-x1))，结果可以用Excel进行转换为度数。
（2）特别需要注意的是当x2-x1＞0、y2-y1＞0时，在第一象限，计算出来的就是结果。
x2-x1＜0、y2-y1≥0时，在第二象限，计算出来的结果要-180°。
x2-x1＜0、y2-y1＜0时，在第三象限，计算出来的结果要+180°。
x2-x1＞0、y2-y1＜0时，在第四象限，计算出来的结果要-360°。
全站仪后方交会法步骤和高程测量步骤
全站仪后方交会法步骤和高程测量步骤全站仪是一种常用于测量地面高程和水平角度的仪器。
在工程测量中，经常会使用全站仪后方交会法进行高程测量。
下面将详细介绍全站仪后方交会法的步骤和高程测量的步骤。
1.设置仪器：首先，需要选择一个适合的测量点作为基准点，并将全站仪放置在基准点上。
将全站仪水平放置，并通过调整三个螺丝调整水平仪气泡位于中心位置。
然后，使用全站仪的目标板对准基准点。
2.测量目标点：使用全站仪的望远镜和交会杆，在目标点上设置目标板。
目标板上的标识点应与全站仪的十字线对齐。
准确平稳地在目标点上设置目标板。
3.观测目标点：通过调整全站仪的望远镜，使其对准目标板上的标识点。
在读数之前，要确保全站仪已经稳定下来。
然后，记录望远镜的水平角和垂直角的读数。
4.移动到下一个目标点：移动全站仪到下一个目标点，并重复步骤2和步骤3、在每次观测之间，全站仪应保持在基准点上，并使用目标板进行校准。
5.数据处理：利用观测到的水平角和垂直角的读数，可以计算出各个目标点之间的坐标和高程差。
这种计算可以使用后方交会法进行，根据目标点在水平方向和垂直方向上的角度差，以及目标点之间的距离差，推导出目标点的空间坐标。
高程测量步骤如下：1.设置起始点：选择一个起始点作为基准点。
全站仪被放置在基准点上，并确保仪器水平放置。
2.目标点设置：将目标板设置在需要测量高程的点上。
目标板上的标识点应与全站仪的十字线对齐。
3.观测目标点：调整全站仪的望远镜，使其对准目标板上的标识点。
在记录读数之前，要确保全站仪稳定下来。
然后，记录望远镜的垂直角的读数。
4.移动到下一个目标点：移动全站仪到下一个需要测量高程的点，并重复步骤2和步骤35.高程差计算：根据每个目标点的垂直角的读数，可以计算出不同目标点之间的高程差。
通过将起始点的高程与每个目标点的高程差相加，可以得到每个目标点的实际高程。
6.数据处理：将所有测量得到的目标点的实际高程整理并记录。
进行必要的校正和调整，以获得更准确的高程数据。
全站仪后方交会法的具体操作步骤
全站仪后方交会法的具体操作步骤
开机后先按S.0键，输入文件名(也可跳过)，确定，再按S.0键下翻，F2键选择新点，再按F2选择后方交会法，再选择一个文件，确定，自定义点名(可跳过)，再F1距离后方交会，输入仪高，确定，在No1#界面里面选择坐标，输入第一个已知点的坐标，在已知点上架好凌镜，测量，再用同样的方法进行第二个点的操作。
然后再看残差大不大，不大可以进行计算，后面的就进行定位放线。
以南方全站仪为例:
放样--新点-后方交会法--- -输入点---回车---输入仪高--回车---输入A点已知坐标----输入棱镜高--测量距离---自动保----输入B点坐标---输入棱高----测量距离---自动保存---计算----记录---(完成)。
全站仪后方交会法
后方交会
1、开机，在[建站]菜单中按[2]进入后方交会功能；
2、输入第一个点的点名按[回车]键输入此点坐标，输入完毕按[回车]键，输入目标高并按[回车]键。
照准第一个目标棱镜中心并按[测量1]或[测量2]，启动3、用F
1
测量，显示测量结果，按[回车]键。
4、仪器转向第二个点，输入第二个点点名按[回车]键输入此点坐标，输入完毕按[回车]键，输入目标高并按[回车]键。
照准第二个目标棱镜中心并按[测量1]或[测量2]，启动5、用F
1
测量，显示测量结果，按[回车]键或者重复步骤2-3增加更多的点。
按[回车]键仪器会计算出数据。
（按[添加]键可以添加点、按[查看]可以看参与的点信息也可以删除一些不好的点，按[翻页]键可切换结果对话框。
）
6、当成果好时，按[回车]或[记录]键记录此站。
7、后视点缺省为第一次观测的点，也可按[改变]键更换。
8、填好测站信息，按[回车]键记录测站和后视。
屏幕返回建站菜单。
后方交会操作--引自南方全站仪NTS660系列使用说明书
引用自南方全站仪NTS660系列使用说明书
5.6.4 确定新点
当现有控制点与放样点间不能通视时，需要设置新点。
在新点选择项中有两项功能用于采集坐标数据：极坐标法和后方交会。
当用极坐标法采集数据时，点号和坐标存储在一个作业中。
在用极坐标法采集数据时，观测员可以选择是否设置后视方位角。
软件提供了设置方位角和跳过该项选择两项功能。
注意：如果后视方位角是在放样中设置的，并且没有搬站且也没有关掉电源，便可以在用极坐标法采集数据工作中跳过设置后视方位角。
建议在用极坐标法采集数据前检查一下后视方位角。
一旦完成了设置后视方位角后，输入观测的点号和棱镜高且仪器瞄准棱镜便可采集该点的坐标数据。
将仪器安置在已知点上，用侧视法(极坐标法)测定新点坐标
【坐标数据】
F1 输入坐标数据
【确定新点】
F1 极坐标
【设置测站点】【设置方向值】【设置后视点】
【设置方向值】后视点
【设置方向值】
【确定新点—极坐标】
【确定新点—极坐标】
【确定新点—极坐标】
【确定新点—极坐标】
N：899.098 m
【确定新点—极坐标】
后方交会
后方交会程序从存储在作业中的两个已知坐标的点计算新采集点(测站点)的坐标。
会显示测站至每一已知点上测量的角度和距离，并显示平距和高差的残差。
如果软件不能计算新点的坐标，会显示“错误!”信息。
如接受显示的残差，下一屏幕便显示新点的坐标。
下面介绍计算后方交会点的坐标(将仪器安置在新点上)
【坐标数据】F1 输入坐标数据
【确定新点】F1 极坐标
【坐标数据】。
全站仪后方交会法步骤和高程测量步骤.
1、角度测量（angle observation）（1）功能：可进行水平角、竖直角的测量。
（2）方法：与经纬仪相同，若要测出水平角∠AOB ，则：1）当精度要求不高时：瞄准 A 点——置零（ 0 SET ）——瞄准 B 点，记下水平度盘 HR 的大小。
2）当精度要求高时： —— 可用测回法（method of observation set ）。
操作步骤同用经纬仪操作一样，只是配置度盘时，按“置盘”（ H SET ）。
2、距离测量（ distance measurement ）PSM 、PPM 的设置 —— 测距、测坐标、放样前。
1）棱镜常数（PSM ）的设置。
一般： PRISM=0 （原配棱镜），-30mm （国产棱镜）2）大气改正数（ PPM ）（乘常数）的设置。
输入测量时的气温（ TEMP ）、气压（ PRESS ），或经计算后，输入 PPM 的值。
（1）功能：可测量平距 HD 、高差 VD 和斜距SD （全站仪镜点至棱镜镜点间高差及斜距）（2）方法：照准棱镜点，按“测量”（ MEAS ）。
3、坐标测量（ coordinate measurement ）（1）功能：可测量目标点的三维坐标（ X ， Y， H ）。
（2）测量原理任意架仪器，先设置仪器高为0，棱镜高是多少就是多少，棱镜拿去直接放在已知点上测高差，测得的高差为棱镜头到仪器视线的高差，当然，有正有负了，然后拿出计算器用已知点加上棱镜高，再加上或减去（因为有正有负）测得的高差就是仪器的视线高啊，因为仪器高为0，所以这个数字就是你的测站点高程，进测站点把它改成这个数字就行了，改完测站点了一般情况下都要打一下已知点复核一下。
若输入：方位角，测站坐标（，）；测得：水平角和平距。
则有：方位角：坐标：若输入：测站 S 高程，测得：仪器高 i ，棱镜高 v ，平距，竖直角，则有：高程：（3）方法：输入测站 S （ X ， Y ，H ），仪器高 i ，棱镜高 v ——瞄准后视点 B ，将水平度盘读数设置为 ——瞄准目标棱镜点 T ，按“测量”，即可显示点 T 的三维坐标。
自编TKS-202全站仪常用操作步骤
TKS-202 后方交会法使用仔细全过程
步骤1、menu →F2→放样→F2→调用（选择包含后视点坐标的文件夹）→F4→回车→P →下一页→F2→新点→F2→后方交会法→F3→跳过→F4→ENT →F2→调用（选择后视点坐标名）→F4→回车→F3→是→F4→ENT →F4→距离
步骤2、第二个后视点依此法类推
TKS-202 参考线法使用仔细全过程
步骤1、menu →F3→存储管理→P →下一页→F1→输入坐标→F2→调用→F4→回车（即选择此文件夹）→F2→PTL →F1→输入（即新创建的点名，例005-006）→F4→回车→三次F4→回车来到{编码：
从： 到：
把从： 和到： 都填写调用上即可。
步骤2、menu →F2→放样→F2→调用→F4→回车→F3→放样→F2→调用（选择例005-006）→F4→回车→F3→是→F4→回车→F3→PTL
TKS-202 由电脑向仪器中导入数据仔细全过程
步骤1、新建一个电子表格，输入坐标
例：
步骤2、输入坐标后，另存为*.csv格式
步骤3、然后更改扩展名为*.txt
步骤4、打开拓普康全站仪数据传输软件，打开*.txt文件
步骤5、点击“通讯”，选择GTS-700/710/800(sss)，弹出通讯状态界面
步骤6、将仪器调到数据通讯→F2→sss格式→F2→数据接收→输入文件夹名→弹出是否接收坐标数据选项（此时要等待）
步骤7、点击步骤5中界面的“开始”按钮，然后迅速按仪器上F3键“是”，即可完成数据传输。
科维全站仪TKS-202R后方交会操作入门
1. 开机，运行TKS-202R软件
单击[POWER]→[MENU] →F2:放样→选择文件如下 图所示:
选择文件 FN:D-1024 输入 调用 跳过 回车
F1 F2 F3 F4
按F4:[回车] →P↓[F4] →F2：[新点] →F2:后方交会， 显示如下：
新点 点号：
输入 调用 跳过 回车
拓普康（中国）技术中心 86-10-67802799
2. 输入新点坐标
输入新点点号 1001，如下所示：
新号： 点号：1001
输入 调用 跳过 回车
回车
按[ENT]测站点号设置完成。
仪高： 输入 仪高 =1.45m ------ ----- [CLR] [ENT]
先瞄准后 按[距离]
NO 2# 点号
输入 调用 跳过 回车
拓普康（中国）技术中心 86-10-67802799
4. 调用二号（01）已知点的坐标
按F2:[调用]后进入第二个点的数据界面，如下：
00 → 01
阅读 查找 ----- 回车
按[回车]
N= E= Z= > OK?
-1.463m 4.840m -0.177m [是] [否]
科维全站仪TKS-202R 后方交会操作入门
拓普康（中国）技术中心
示例：一个简单后方交会的示意图
[新点]上设站，最 多可以输入7个已 知点。
在待定点C点架设测站，输入已知点A和B的坐标， 分别观测已知点A和B的角度和距离（只有两个已知点时 要观测角度和距离，多于两个已知点时可只观测其一）， 求解出C点的坐标。
< 设置完成!>
拓普康（中国）技术中心 86-10-67802799
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
全站仪后方交会法的具体操作步骤
开机后先按S.O键，输入文件名（也可跳过），确定，再按S.O键下翻，F2键选择新点，再按F2选择后方交会法，再选择一个文件，确定，自定义点名(可跳过)，再F1距离后方交会，输入仪高，确定，在No1#界面里面选择坐标，输入第一个已知点的坐标，在已知点上架好凌镜，测量，再用同样的方法进行第二个点的操作。
然后再看残差大不大，不大可以进行计算，后面的就进行定位放线。
以南方全站仪为例:放样---新点----后方交会法----输入点号---回车----输入仪高---回车---输入A点已知坐标-----输入棱镜高---测量距离---自动保存-----输入B点坐标---输入棱高----测量距离----自动保存----计算----记录
---(完成)说的挺多,其实挺简单的,你可以上网下一本说明书,说明书里说的很祥细.网上有很多的.希望对你有帮助.全站仪后方交会的操作方法请告诉我全站仪后方交会法跟极坐标法的原理是一样的，都要有两个已知条件。
极坐标法有两个已知坐标或者一个坐标一个方向就可以了，后方交汇要有两个坐标。
步骤：在仪器里面找到后方交汇，有的叫交会测量，有的叫新点。
每个仪器不同都不一样。
有的一起要输入两个坐标后在测距，有的是输一个测一个。
反正就是输入坐标，然后测距，然后按计算，定向就可以了，后交有条件限制的。
交会角度不能小于15度和大于165度、更不能再一条直线上。
要不然仪器就不能计算出结果。
无法交会。
对交会距离也有一定限制，得慢慢摸索，总之比极坐标法好用但是精度差点，可以交会2个坐标，也可以交会很多坐标。
坐标都精度高。
