(完整版)机械设计键与花键连接习题含答案(OK版),推荐文档

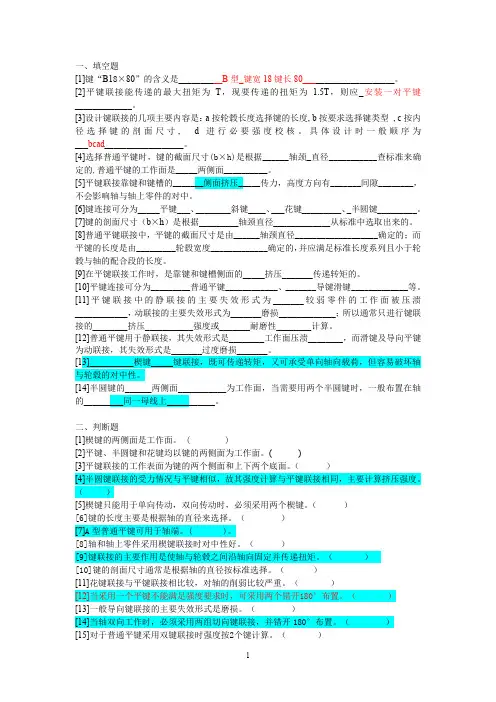

一、填空题[1]键“B18×80”的含义是__________B型_键宽18键长80_____________________。

[2]平键联接能传递的最大扭矩为T，现要传递的扭矩为 1.5T，则应_安装一对平键_____________。

[3]设计键联接的几项主要内容是：a按轮毂长度选择键的长度, b按要求选择键类型, c按内径选择键的剖面尺寸, d进行必要强度校核。

具体设计时一般顺序为___bcad__________________。

[4]选择普通平键时，键的截面尺寸(b×h)是根据______轴颈_直径___________查标准来确定的,普通平键的工作面是_____两侧面__________。

[5]平键联接靠键和键槽的_______侧面挤压_____传力，高度方向有_______间隙________，不会影响轴与轴上零件的对中。

[6]键连接可分为_____平键___、________斜键____、___花键_________、_半圆键_________。

[7]键的剖面尺寸（b×h）是根据_________轴颈直径_____________从标准中选取出来的。

[8]普通平键联接中，平键的截面尺寸是由______轴颈直径___________________确定的；而平键的长度是由_________轮毂宽度_____________确定的，并应满足标准长度系列且小于轮毂与轴的配合段的长度。

[9]在平键联接工作时，是靠键和键槽侧面的_____挤压_______传递转矩的。

[10]平键连接可分为_________普通平键____________、_______导键滑键_____________等。

[11]平键联接中的静联接的主要失效形式为_______较弱零件的工作面被压溃____________，动联接的主要失效形式为_______磨损_____________；所以通常只进行键联接的________挤压___________强度或_______耐磨性________计算。

[12]普通平键用于静联接，其失效形式是________工作面压溃________，而滑键及导向平键为动联接，其失效形式是_______过度磨损_______。

[13]__________楔键_____键联接，既可传递转矩，又可承受单向轴向载荷，但容易破坏轴与轮毂的对中性。

[14]半圆键的______两侧面___________为工作面，当需要用两个半圆键时，一般布置在轴的_________同一母线上___________。

二、判断题[1]楔键的两侧面是工作面。

( ❌ )[2]平键、半圆键和花键均以键的两侧面为工作面。

( ✅)[3]平键联接的工作表面为键的两个侧面和上下两个底面。

（❌）[4]半圆键联接的受力情况与平键相似，故其强度计算与平键联接相同，主要计算挤压强度。

（✅）[5]楔键只能用于单向传动，双向传动时，必须采用两个楔键。

（❌）[6]键的长度主要是根据轴的直径来选择。

（❌）[7]A型普通平键可用于轴端。

( ❌ )。

[8]轴和轴上零件采用楔键联接时对中性好。

（❌）[9]键联接的主要作用是使轴与轮毂之间沿轴向固定并传递扭矩。

（❌）[10]键的剖面尺寸通常是根据轴的直径按标准选择。

（✅）[11]花键联接与平键联接相比较，对轴的削弱比较严重。

（❌）[12]当采用一个平键不能满足强度要求时，可采用两个错开180°布置。

（❌）[13]一般导向键联接的主要失效形式是磨损。

（✅）[14]当轴双向工作时，必须采用两组切向键联接，并错开180°布置。

（❌）[15]对于普通平键采用双键联接时强度按2个键计算。

（❌）[16]轴的键槽通常是由铣削加工而得的。

（✅）[17]半圆键连接对轴的强度削弱较轻。

（❌）[18]紧键联接主要是使轴与轮毂之间沿周向固定并传递扭矩。

（✅）[19]标准普通平键联接的承载能力，通常取决于键的挤压强度。

( ❌ )[20]半圆键属于紧键连接。

（❌）[21]当键连接的强度不够时，可以适当地增加键的长度以提高连接强度。

（✅）三、选择题[1]下列哪一种普通平键用于轴端。

( )A、A型B、B型C、C型[2]标准普通平键联接的承载能力，通常取决于( )。

A、键、轮毂和轴中较弱者的挤压强度B、轴、轮毂中较弱者的挤压强度C、键、轴中较弱者的挤压强度[3]设计键联接的几项主要内容是：a按轮毂长度选择键的长度b按要求选择键类型c按内径选择键的剖面尺寸d进行必要强度校核具体设计时一般顺序为（）。

A、b-a-c-dB、b-c-a-dC、a-c-b-dD、c-d-b-a[4]紧键联接主要是使轴与轮毂之间（）。

A、沿轴向固定并传递轴向力B、沿轴向可作相对滑动并具有作用C、沿周向固定并传递扭矩D、安装及拆卸方便[5]半圆键联结的主要优点是（）。

A、对轴的强度削弱较轻B、键槽的应力集中较小C、工艺性好、安装方便[6]当键联接的强度不够时，可以适当地增加（）以提高联接强度。

A、轮毂长度B、键的长度C、键的宽度D、轮毂宽度[7]普通平键联接强度校核的内容主要是（）。

A、校核键侧面的挤压强度B、校核键的剪切强度C、AB两者均需校核D、校核磨损[8]普通平键联接的主要用途是使轴与轮毂之间（）。

A、沿轴向固定并传递轴向力B、沿轴向可作用相对滑动并具有导向作用C、沿周向固定并传递转矩D、安装与拆卸方便[9]设计时，键的截面尺寸是根据（）从标准中选取的。

A、传递的转矩B、轴的转速C、轮毂长度D、轴的直径[10]键的长度主要是根据（）来选择。

A、传递转矩的大小B、轮毂的长度C、轴的直径[11]对中性高且对轴的削弱又不大的键联接是（）联接。

A、普通平键B、半圆键C、楔键D、切向键[12]图中，键联接所采用的是（）。

A、楔键B、切向键C、平键D、半圆键[13]轴的键槽通常是由（）加工而得的。

A、插削B、拉削C、钻及铰D、铣削[14]对于普通平键，考虑到载荷分布的不均匀性，双键联接的强度按（）个键计算。

A、1B、1.5C、2[15]可以承受不大的单方向的轴向力，上、下两面是工作面的连接是（）。

A、普通平键连接B、楔键连接C、半圆键连接D、花键连接[16]花键联接与平键联接相比较，（）的观点是错误的。

A、承载能力较大B、对中性和导向性都比较好C、对轴的削弱比较严重D、可采用磨削加工提高联接质量[17]一般导向键联接的主要失效形式是（）。

A、剪断B、磨损C、胶合D、压溃[18]当轴双向工作时，必须采用两组切向键联接，并错开（）布置。

A、90°B、120°C、150°D、180°[19]普通平键联接与楔键联接相比，最重要的优点是（）。

A、键槽加工方便B、对中性好C、应力集中小D、可承受轴向力[20]半圆键联接的主要优点是（）。

A、对轴的削弱较轻B、键槽的应力集中小C、键槽加工方便D、传递的载荷大[21]当采用一个平键不能满足强度要求时，可采用两个错开（）布置。

A、90°B、120°C、150°D、180°[22]花键连接的主要缺点是（）。

A、应力集中B、成本高C、对中性与导向性差D、对轴削弱[23]如需在轴上安装一对半圆键，则应将它们布置在（）。

A、相隔90°B、相隔120°位置C、轴的同一母线上D、相隔180°[24]平键连接能传递的最大扭矩T，现要传递的扭矩为1.5T，则应（）。

A、安装一对平键B、键宽b增大到1.5倍C、键高h增大到1.5倍[25]图中，键联接所采用的是（）。

A、楔键B、切向键C、平键D、半圆键[26]一般采用（）加工B型普通平键的键槽。

A、指状铣刀B、盘形铣刀C、插刀D、车刀[27]能构成紧连接的两种键是（）。

A、楔键和半圆键B、半圆键和切向键C、楔键和切向键D、平键和楔键[28]平键B20×80 GB/T1096—1979中，20×80是表示（）。

A、键宽×轴径B、键高×轴径C、键宽×键长D、键宽×键高[29]图中，键连接所采用的是（）。

A、楔键B、切向键C、平键D、半圆键====================答案==================== 答案部分一、填空题[1][答案]B型键宽度b=18mm，长度L=80mm[2][答案]安装一对平键[3][答案]b-c-a-d[4][答案]轴径d，侧面[5][答案]侧面，间隙[6][答案]平键，半圆键，楔键，切向键[7][答案]轴颈尺寸[8][答案]轴的直径；轮毂的宽度[9][答案]挤压[10][答案]普通平键，导向平键[11][答案]工作面的压溃，磨损，挤压，耐磨性[12][答案]挤压，磨损[13][答案]楔键[14][答案]两侧面；同一母线上二、判断题[1][答案]×[2][答案]√[3][答案]×[4][答案]√[5][答案]×[6][答案]×[7][答案]×[8][答案]×[9][答案]×[10][答案]√[11][答案]×[12][答案]×[13][答案]√[14][答案]×[15][答案]×[16][答案]√[17][答案]×[18][答案]√[19][答案]×[20][答案]×[21][答案]√三、选择题[1][答案]C[2][答案]A[4][答案]C[5][答案]C[6][答案]B[7][答案]A[8][答案]C[9][答案]D[10][答案]B[11][答案]A[12][答案]A[13][答案]D[14][答案]B[15][答案]B[16][答案]C[17][答案]B[18][答案]B[19][答案]B[20][答案]C[21][答案]D[22][答案]B[23][答案]C[24][答案]A[25][答案]B[26][答案]B[27][答案]C[28][答案]C[29][答案]C2）选择好的材料做键。

（使[][],P p σ值加大）3）可装上多个（2~3个）键，要对称分布。

（当装上2~3个键后，轴的强度会削弱，这时就应适当地增加轴的直径。

）圆头平键工作长度l = L - b ；方头平键的工作长度l = L ；单圆头平键l = L -b /2。

[4][答案]平键是通过两个侧面受挤压和剪切来传递转矩，而楔键是靠上下面受挤压来传递转矩。

[5][答案]平键用于静联接时失效形式为压溃和剪断，用于动联接时为磨损。

半圆键的失效形式为压溃和剪断。

楔键和切向键的失效形式为压溃。

静联接校核计算挤压强度（][ ≤p p σσ），动联接校核计算压强（p ≤[p ]）。
