乙基纤维素大分子引发剂EC-Br的合成
基于乙基纤维素大分子RAFT试剂的n-BMA细乳液聚合

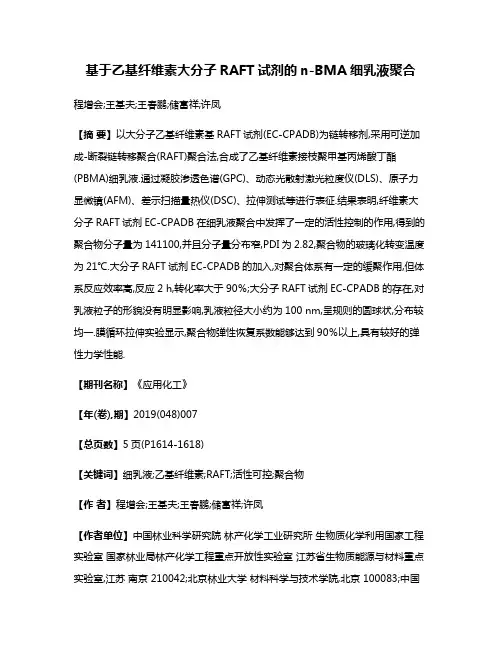

基于乙基纤维素大分子RAFT试剂的n-BMA细乳液聚合程增会;王基夫;王春鹏;储富祥;许凤【摘要】以大分子乙基纤维素基RAFT试剂(EC-CPADB)为链转移剂,采用可逆加成-断裂链转移聚合(RAFT)聚合法,合成了乙基纤维素接枝聚甲基丙烯酸丁酯(PBMA)细乳液.通过凝胶渗透色谱(GPC)、动态光散射激光粒度仪(DLS)、原子力显微镜(AFM)、差示扫描量热仪(DSC)、拉伸测试等进行表征.结果表明,纤维素大分子RAFT试剂EC-CPADB在细乳液聚合中发挥了一定的活性控制的作用,得到的聚合物分子量为141100,并且分子量分布窄,PDI为2.82,聚合物的玻璃化转变温度为21℃.大分子RAFT试剂EC-CPADB的加入,对聚合体系有一定的缓聚作用,但体系反应效率高,反应2 h,转化率大于90％;大分子RAFT试剂EC-CPADB的存在,对乳液粒子的形貌没有明显影响,乳液粒径大小约为100 nm,呈规则的圆球状,分布较均一.膜循环拉伸实验显示,聚合物弹性恢复系数能够达到90％以上,具有较好的弹性力学性能.【期刊名称】《应用化工》【年(卷),期】2019(048)007【总页数】5页(P1614-1618)【关键词】细乳液;乙基纤维素;RAFT;活性可控;聚合物【作者】程增会;王基夫;王春鹏;储富祥;许凤【作者单位】中国林业科学研究院林产化学工业研究所生物质化学利用国家工程实验室国家林业局林产化学工程重点开放性实验室江苏省生物质能源与材料重点实验室,江苏南京 210042;北京林业大学材料科学与技术学院,北京 100083;中国林业科学研究院林产化学工业研究所生物质化学利用国家工程实验室国家林业局林产化学工程重点开放性实验室江苏省生物质能源与材料重点实验室,江苏南京210042;中国林业科学研究院林产化学工业研究所生物质化学利用国家工程实验室国家林业局林产化学工程重点开放性实验室江苏省生物质能源与材料重点实验室,江苏南京 210042;中国林业科学研究院林产化学工业研究所生物质化学利用国家工程实验室国家林业局林产化学工程重点开放性实验室江苏省生物质能源与材料重点实验室,江苏南京 210042;北京林业大学材料科学与技术学院,北京100083【正文语种】中文【中图分类】TQ316.3可逆加成-断裂链转移聚合(RAFT)，不仅可以有效地控制聚合物的分子量和分子量分布[1]，同时可以在不同的反应体系中进行[2-3]。
乙基纤维素接枝偶氮苯聚合物的合成与研究
关键词 ： 乙基 纤维素 ； 枝共 聚物 ； 氮苯 ； 异构 化 接 偶 光 反应 ； 原子 转移 自由基聚 合
中 图分 类号 ： ０ ３ ． １ ６ ４ ４ 文献 标识 码 ： Ａ
４ Ｈ— ） ６ １和 ５ ５（ ｄ ２ 一 Ｃ ） ４ ２ ｔ２ ， Ｈ， Ａｒ ， ． ． ｄ ， Ｈ， Ｈ２ ， ． （， Ｈ
２ ３ 大分子 引发 剂 （ｔ ｙ ｃｌ ｌｓ－ ｒ的合成 ． ｅｈ ｌ ｅｌ ｏ ｅＢ ） ｕ ｌ Ｏ 圆底 烧 瓶 中加 入 ２ ０ ｇ 含 １ ． ｍｍｏ 羟 Ｏ ｍｌ ．２ （ ０ Ｏ ｌ 基） 乙基纤维 素 、 ０ 四氢 呋 喃和 ４ １ （ ． ３ １三 ５ ｍｌ ． ｍｌ０ ０ ｍｏ） 乙胺 ， 电磁 搅 拌 使 乙基 纤 维 素溶 解 ， 冰水 浴 冷 却 。将 ４ １ （ ． ３ １２溴 异 丁 酰 溴 溶 于 １ｍｌ ． ｍｌ０ ０ ｍｏ） 一 ０ ＴＨＦ， 过 通
１ 引 言
纤 维素是 自然 界 中广 泛 存 在 、 量 丰 富 的天 然 生 产 物大分 子 ， 纤维 素及其衍 生 物在纤 维 、 造纸 和 印刷 工业 中具有重要 应用 ［ 。接枝 共 聚可 以赋 予纤 维 素及 其衍 １ ］ 生物许 多优 良的性 能 ， 关 单 体 与纤 维 素 接 枝 的 方 法 有 包 括紫外 线照射 ［ 、 离 子引 发［ 等 。近年 来 ， ２铈 ］ ３ 随着 活 性／ 可控 自由基 聚合 （ ＲＰ 的发 展 ， 别 是原 子转 移 自 Ｃ ） 特 由基聚合 （ Ｒ ）４］ ＡＴ Ｐ ［ 的出现 ， 接枝 共 聚 物 的合 成 提 为
基 二 亚 乙基 三 胺 （ ＭＤ ＴＡ） 化 体 系 下 ， 苯 甲 醚 为 Ｐ Ｅ 催 以
乙基纤 维 素 、 化 亚 铜 、 Ｎ， ， ， ”五 甲基 溴 Ｎ， Ｎ Ｎ一 二亚 乙基 三 胺 （ ＭＤＥ Ｐ ＴＡ） 甲基 丙 烯 酰 氯 、 一 异 丁 、 ２溴 酰溴 均 为外 购 ， 接 使 用 ； 甲 醚 、 乙胺 （ Ａ） 四 直 苯 三 ＴＥ 、 氢呋 喃 （ ＴＨＦ 均 为 国产 分 析 纯 ， 干燥 精 制 后使 用 。 ） 经
高取代度乙基纤维素的一步法合成机理及研究_李洪青
高取代度乙基纤维素的一步法合成机理及研究李洪青1,邹华生1,肖磊1,廖晓燕1,刘会冲2(11华南理工大学化工与能源学院,广州510640;21广东风华高新科技集团有限公司,肇庆526020)摘要:采用正交试验方法,以甲苯为稀释剂,探讨了高取代度乙基纤维素一步法合成的反应机理及工艺条件,并采用红外光谱、核磁共振氢谱对产物分子结构进行了鉴定表征。
以27g纤维素为基准,优选出一步法合成最佳工艺条件为:甲苯用量180g,氢氧化钠溶液质量浓度60%,氯乙烷用量47715g,反应温度140e,反应时间13h,该条件下,乙氧基含量(质量分数)可达4418%。
关键词:高取代度;乙基纤维素;一步法;合成;机理中图分类号:TQ63014文献标识码:A文章编号:0253-4312(2005)07-0016-050引言乙基纤维素是一种热塑性非水溶性、非离子型的纤维素烷基醚,具有耐化学药品、耐盐、耐碱和热稳定的特性,能溶于多种有机溶剂,同时易与蜡、树脂、增塑剂等相容,可广泛应用于喷漆、皮革涂料、纺织涂料、调合漆、家具涂料、金属涂料、绝缘涂料、纸张涂料、胶冻状浸渍涂料、热融涂料、可剥涂料等领域[1-4]。
目前,乙基纤维素主要采用碱化醚化二步法合成工艺制得[5],此法生产的产品取代度及均匀度较高,但不足之处在于:(1)工艺流程复杂,生产过程需经纤维素碱化浸渍、碱化后处理、醚化反应等一系列工序,影响因素较多,操作过程难于控制;(2)纤维素降解严重,除碱化反应容易造成降解外,碱化后处理中的压榨、粉碎过程均难免与空气接触致使产品黏度偏低;(3)为了使碱化及醚化过程能有效进行,需耗费大量的氢氧化钠及醚化剂,增加了回收处理及产品分离的难度,以致生产成本提高。
采用一步法合成乙基纤维素工艺国内尚未见报导。
我们参考专利[6,7],以甲苯为稀释剂,尝试采用/一步淤浆法0新工艺合成乙基纤维素,探讨了影响取代效果的主要因素,并利用正交实验进行了工艺优化,获得了较好的结果。
乙基纤维素
二、基本性质
1、 外观：白色或浅琥珀色纤维或粉粒状。无嗅、无味。 2、 性状：：EC的5%悬浮液对石蕊试纸呈中性；比重： 1.07-1.18，相对密度为1.14，是纤维塑料中比重最轻的一 种。软化点：135-155OC,着火点：330-360OC；乙基纤维素 的溶解性能、熔点、软化点及抗张强度等都与其醚化程度 有关。当软化温度116--130OC，熔点为165--185OC，它柔软 而具有弹性，综合机械性能是纤维素类塑料中较好的。。 其制品为透明或乳白色，折射率为1.47，不易燃烧、燃烧 时可出现蓝色尖端的黄色火焰，并发出一种特殊气味。 商品化的EC一般不溶于水，而溶于不同的有机溶剂，热稳 定性好，燃烧时灰份极低，很少有粘着感或发涩，能生成 坚韧薄膜，在低温时仍能保持挠曲性，本品无毒，有极强 的抗生物性能，代谢惰性，但在阳光下或紫外光下易发生 氧化降解。
工业用途
• 1、 工业行业：EC广泛地应用于各种涂料，如金 属表面涂料、纸制品涂料、橡胶涂料、热熔涂料 和集成电路；用于油墨，如磁性油墨、凹印和苯 胺印油墨；用作耐寒材料；用于特种塑料和特种 沉淀，如火箭推进剂包覆带；用于绝缘材料和电 缆涂料；用于高分子悬浮聚合分散剂；用于硬质 合金和陶瓷的粘合剂；用于纺织工业作印花色浆 等。
• • • • • • • • • •
不易燃烧 热稳定性好，具有优良的热塑性。 对日光不变色 柔韧性好 介电性好 有优良的耐碱性，耐弱酸性 防老化性能好 耐盐、耐寒性、耐吸湿性好 对化学品稳定，长期储存不变质 可与许多树脂配伍，与所有的增塑值有良好的配伍性。
三、用途
具有粘合、填充、成膜等作用，用于树 脂合成塑料、涂料、橡胶代用品、油墨、 绝缘材料，也用作胶粘剂，纺织品整理 剂等，另外可用于农牧业中作动物饲料 添加剂，用于电子产品以及军工发射药 中做粘结剂。
乙基纤维素在药物制剂中的应用

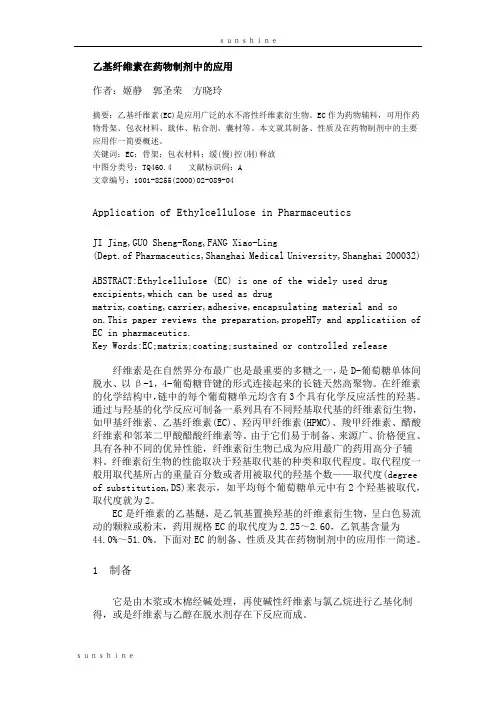

乙基纤维素在药物制剂中的应用作者：姬静郭圣荣方晓玲摘要：乙基纤维素(EC)是应用广泛的水不溶性纤维素衍生物。
EC作为药物辅料，可用作药物骨架、包衣材料、载体、粘合剂、囊材等。
本文就其制备、性质及在药物制剂中的主要应用作一简要概述。
关键词：EC；骨架；包衣材料；缓(慢)控(制)释放中图分类号：TQ460.4 文献标识码：A文章编号：1001-8255(2000)02-089-04Application of Ethylcellulose in PharmaceuticsJI Jing,GUO Sheng-Rong,FANG Xiao-Ling(Dept.of Pharmaceutics,Shanghai Medical University,Shanghai 200032)ABSTRACT:Ethylcellulose (EC) is one of the widely used drug excipients,which can be used as drugmatrix,coating,carrier,adhesive,encapsulating material and soon.This paper reviews the preparation,propeHTy and applicatiion of EC in pharmaceutics.Key Words:EC;matrix;coating;sustained or controlled release纤维素是在自然界分布最广也是最重要的多糖之一，是D-葡萄糖单体间脱水、以β-1，4-葡萄糖苷键的形式连接起来的长链天然高聚物。
在纤维素的化学结构中，链中的每个葡萄糖单元均含有3个具有化学反应活性的羟基。
通过与羟基的化学反应可制备一系列具有不同羟基取代基的纤维素衍生物，如甲基纤维素、乙基纤维素(EC)、羟丙甲纤维素(HPMC)、羧甲纤维素、醋酸纤维素和邻苯二甲酸醋酸纤维素等。
化工原料英文缩写
化工原料英文缩写AA/MMA 丙烯腈/甲基丙烯酸甲酯共聚物AA 丙烯酸AAS 丙烯酸酯-丙烯酸酯-苯乙烯共聚物ABFN 偶氮（二）甲酰胺ABN 偶氮（二）异丁腈ABPS 壬基苯氧基丙烷磺酸钠Ac 乙酰基acac 乙酰丙酮基AIBN 2,2'-二偶氮异丁腈BBAA 正丁醛苯胺缩合物BAC 碱式氯化铝BACN 新型阻燃剂BAD 双水杨酸双酚A酯BAL 2，3-巯（基）丙醇9-BBN 9-硼二环[3.3.1]壬烷BBP 邻苯二甲酸丁苄酯BBS N-叔丁基-乙-苯并噻唑次磺酰胺BC 叶酸BCD β－环糊精BCG 苯顺二醇BCNU 氯化亚硝脲BD 丁二烯BE 丙烯酸乳胶外墙涂料BEE 苯偶姻乙醚BFRM 硼纤维增强塑料BG 丁二醇BGE 反应性稀释剂BHA 特丁基-4羟基茴香醚BHT 二丁基羟基甲苯BINAP （2R,3S）-2.2'-二苯膦－1.1'-联萘，亦简称为联二萘磷BL 丁内酯BLE 丙酮-二苯胺高温缩合物BLP 粉末涂料流平剂BMA 甲基丙烯酸丁酯BMC 团状模塑料BMU 氨基树脂皮革鞣剂BN 氮化硼Bn 苄基BNE 新型环氧树脂BNS β－萘磺酸甲醛低缩合物BOA 己二酸辛苄酯BOC 叔丁氧羰基（常用于氨基酸氨基的保护）BOP 邻苯二甲酰丁辛酯BOPP 双轴向聚丙烯BP 苯甲醇BPA 双酚ABPBG 邻苯二甲酸丁（乙醇酸乙酯）酯BPF 双酚FBPMC 2-仲丁基苯基-N-甲基氨基酸酯BPO 过氧化苯甲酰BPP 过氧化特戊酸特丁酯BPPD 过氧化二碳酸二苯氧化酯BPS 4，4’-硫代双（6-特丁基-3-甲基苯酚）BPTP 聚对苯二甲酸丁二醇酯Bpy 2,2'-联吡啶BR 丁二烯橡胶BRN 青红光硫化黑BROC 二溴（代）甲酚环氧丙基醚BS 丁二烯-苯乙烯共聚物BS-1S 新型密封胶BSH 苯磺酰肼BSU N，N’-双（三甲基硅烷）脲BT 聚丁烯-1热塑性塑料BTA 苯并三唑BTX 苯-甲苯-二甲苯混合物Bu 正丁基BX 渗透剂BXA 己二酸二丁基二甘酯BZ 二正丁基二硫代氨基甲酸锌Bz 苯甲酰基CCA 醋酸纤维素CAB 醋酸-丁酸纤维素CAM 甲基碳酰胺CAN 硝酸铈铵CAN 醋酸-硝酸纤维素CAP 醋酸-丙酸纤维素CBA 化学发泡剂CBz 苄氧羰基CDP 磷酸甲酚二苯酯CF 甲醛-甲酚树脂,碳纤维CFE 氯氟乙烯CFM 碳纤维密封填料CFRP 碳纤维增强塑料CLF 含氯纤维CMC 羧甲基纤维素CMCNa 羧甲基纤维素钠CMD 代尼尔纤维CMS 羧甲基淀粉COT 1,3,5-环辛四烯Cp 环戊二烯基CSA 樟脑磺酸CTAB 十六烷基三甲基溴化铵（相转移催化剂）Cy 环己基DDABCO 1，4-二氮杂双环[2.2.2]辛烷DAF 富马酸二烯丙酯DAIP 间苯二甲酸二烯丙酯DAM 马来酸二烯丙酯DAP 间苯二甲酸二烯丙酯DATBP 四溴邻苯二甲酸二烯丙酯DBA 己二酸二丁酯DBA 苄叉丙酮DBE 1,2-?二溴乙烷DBEP 邻苯二甲酸二丁氧乙酯DBN 二环[5.4.0]-1,8-二氮-7-壬烯DBP 邻苯二甲酸二丁酯DBR 二苯甲酰间苯二酚DBS 癸二酸二癸酯DBU 二环[4.3.0]-1,5-二氮-5-十一烯DCC 1，3－二环己基碳化二亚胺DCCA 二氯异氰脲酸DCCK 二氯异氰脲酸钾DCCNa 二氯异氰脲酸钠DCE 1,2-二氯乙烷DCHP 邻苯二甲酸二环乙酯DCPD 过氧化二碳酸二环乙酯DDA 己二酸二癸酯DDP 邻苯二甲酸二癸酯DDQ 2,3-二氯-5，6-二氰-1，4-苯醌DEA 二乙胺DEAD 偶氮二甲酸二乙酯DEAE 二乙胺基乙基纤维素DEP 邻苯二甲酸二乙酯DETA 二乙撑三胺DFA 薄膜胶粘剂DHA 己二酸二己酯DHP 邻苯二甲酸二己酯DHS 癸二酸二己酯DIBA 己二酸二异丁酯Dibal-H 二异丁基氢化铝DIDA 己二酸二异癸酯DIDG 戊二酸二异癸酯DIDP 邻苯二甲酸二异癸酯DINA 己二酸二异壬酯DINP 邻苯二甲酸二异壬酯DINZ 壬二酸二异壬酯DIOA 己酸二异辛酯diphos(dppe) 1,2-双（二苯基膦）乙烷diphos-4(dppb) 1,2-双（二苯基膦）丁烷DMAP 4-二甲氨基吡啶DME 二甲醚DMF 二甲基甲酰胺dppf 双（二苯基膦基）二茂铁dppp 1,3-双（二苯基膦基）丙烷dvb 二乙烯苯EE/EA 乙烯/丙烯酸乙酯共聚物E/P 乙烯/丙烯共聚物E/P/D 乙烯/丙烯/二烯三元共聚物E/TEE 乙烯/四氟乙烯共聚物E/VAC 乙烯/醋酸乙烯酯共聚物E/VAL 乙烯/乙烯醇共聚物EAA 乙烯-丙烯酸共聚物EAK 乙基戊丙酮EBM 挤出吹塑模塑EC 乙基纤维素ECB 乙烯共聚物和沥青的共混物ECD 环氧氯丙烷橡胶ECTEE 聚（乙烯-三氟氯乙烯）ED-3 环氧酯EDA 乙二胺EDC 二氯乙烷EDTA 乙二胺四乙酸二钠EDTA 乙二胺四醋酸EE 乙氧基乙基EEA 乙烯-醋酸丙烯共聚物EG 乙二醇2-EH 异辛醇EO 环氧乙烷EOT 聚乙烯硫醚EP 环氧树脂EPI 环氧氯丙烷EPM 乙烯-丙烯共聚物EPOR 三元乙丙橡胶EPR 乙丙橡胶EPS 可发性聚苯乙烯EPSAN 乙烯-丙烯-苯乙烯-丙烯腈共聚物EPT 乙烯丙烯三元共聚物EPVC 乳液法聚氯乙烯Et 乙基EU 聚醚型聚氨酯EVA 乙烯-醋酸乙烯共聚物EVE 乙烯基乙基醚EXP 醋酸乙烯-乙烯-丙烯酸酯三元共聚乳液FF/VAL 乙烯/乙烯醇共聚物F-23 四氟乙烯-偏氯乙烯共聚物F-30 三氟氯乙烯-乙烯共聚物F-40 四氟氯乙烯-乙烯共聚物FDY 丙纶全牵伸丝FEP 全氟（乙烯-丙烯）共聚物FMN 黄素单核苷酸FNG 耐水硅胶Fp 闪点或茂基二羰基铁FPM 氟橡胶FRA 纤维增强丙烯酸酯FRC 阻燃粘胶纤维FRP 纤维增强塑料FRPA-101 玻璃纤维增强聚癸二酸癸胺（玻璃纤维增强尼龙1010树脂）FRPA-610 玻璃纤维增强聚癸二酰乙二胺（玻璃纤维增强尼龙610树脂）FVP 闪式真实热解法FWA 荧光增白剂GGF 玻璃纤维GFRP 玻璃纤维增强塑料GFRTP 玻璃纤维增强热塑性塑料促进剂GOF 石英光纤GPS 通用聚苯乙烯GR-1 异丁橡胶GR-N 丁腈橡胶GR-S 丁苯橡胶GRTP 玻璃纤维增强热塑性塑料GUV 紫外光固化硅橡胶涂料GX 邻二甲苯GY 厌氧胶H1,5-HD 1，5－己二烯HDI 六甲撑二异氰酸酯HDPE 低压聚乙烯（高密度）HEDP 1-羟基乙叉-1，1-二膦酸HFP 六氟丙烯HIPS 高抗冲聚苯乙烯HLA 天然聚合物透明质胶HLD 树脂性氯丁胶 HM 高甲氧基果胶HMC 高强度模塑料HMF 非干性密封胶HMPA 六甲基磷酸三胺HMPT 六甲基磷酰胺HOPP 均聚聚丙烯HPC 羟丙基纤维素HPMC 羟丙基甲基纤维素HPMCP 羟丙基甲基纤维素邻苯二甲酸酯HPT 六甲基磷酸三酰胺HS 六苯乙烯HTPS 高冲击聚苯乙烯IIEN 互贯网络弹性体IHPN 互贯网络均聚物IIR 异丁烯-异戊二烯橡胶IO 离子聚合物IPA 异丙醇IPN 互贯网络聚合物iPr 异丙基IR 异戊二烯橡胶IVE 异丁基乙烯基醚JJSF 聚乙烯醇缩醛胶JZ 塑胶粘合剂KKSG 空分硅胶LLAH 氢化铝锂（LiAlH4）LAS 十二烷基苯磺酸钠LCM 液态固化剂LDA 二异丙基氨基锂（有机中最重要一种大体积强碱）LDJ 低毒胶粘剂LDN 氯丁胶粘剂LDPE 高压聚乙烯（低密度）LDR 氯丁橡胶LF 脲LGP 液化石油气LHMDS 六甲基叠氮乙硅锂LHPC 低替代度羟丙基纤维素LIM 液体侵渍模塑LIPN 乳胶互贯网络聚合物LJ 接体型氯丁橡胶LLDPE 线性低密度聚乙烯LM 低甲氧基果胶LMG 液态甲烷气LMWPE 低分子量聚乙稀LN 液态氮LRM 液态反应模塑LRMR 增强液体反应模塑LSR 羧基氯丁乳胶LTBA 氢化三叔丁氧基铝锂MMA 丙烯酸甲酯MAA 甲基丙烯酸MABS 甲基丙烯酸甲酯-丙烯腈-丁二烯-苯乙烯共聚物MAL 甲基丙烯醛MBS 甲基丙烯酸甲酯-丁二烯-苯乙烯共聚物MBTE 甲基叔丁基醚MC 甲基纤维素MCA 三聚氰胺氰脲酸盐MCPA-6 改性聚己内酰胺（铸型尼龙6）mCPBA 间氯过苯酸MCR 改性氯丁冷粘鞋用胶MDI 二苯甲烷二异氰酸酯（甲撑二苯基二异氰酸酯）MDI 3，3’-二甲基-4，4’-二氨基二苯甲烷MDPE 中压聚乙烯（高密度）MEK 丁酮（甲乙酮）MEKP 过氧化甲乙酮MEM 甲氧基乙氧基甲基－MES 脂肪酸甲酯磺酸盐Mes 均三甲苯基（也就是1，3，5-三甲基苯基）MF 三聚氰胺-甲醛树脂M-HIPS 改性高冲聚苯乙烯MIBK 甲基异丁基酮MMA 甲基丙烯酸甲酯MMF 甲基甲酰胺MNA 甲基丙烯腈MOM 甲氧甲基MPEG 乙醇酸乙酯MPF 三聚氨胺-酚醛树脂MPK 甲基丙基甲酮M-PP 改性聚丙烯MPPO 改性聚苯醚MPS 改性聚苯乙烯Ms 甲基磺酰基（保护羟基用）MS 分子筛MS 苯乙烯-甲基丙烯酸甲酯树脂MSO 石油醚MTBE 甲基叔丁基醚MTM 甲硫基甲基MTT 氯丁胶新型交联剂MWR 旋转模塑MXD-10/6 醇溶三元共聚尼龙MXDP 间苯二甲基二胺NNaphth 萘基NBD 二环庚二烯（别名：降冰片二烯）NBR 丁腈橡胶NBS N-溴代丁二酰亚胺?别名：N-溴代琥珀酰亚胺NCS N-氯代丁二酰亚胺.?别名：N-氯代琥珀酰亚胺NDI 二异氰酸萘酯NDOP 邻苯二甲酸正癸辛酯NHDP 邻苯二甲酸己正癸酯NHTM 偏苯三酸正己酯Ni(R) 雷尼镍NINS 癸二酸二异辛酯NLS 正硬脂酸铅NMO N-甲基氧化吗啉NMP N-甲基吡咯烷酮NODA 己二酸正辛正癸酯NODP 邻苯二甲酸正辛正癸酯NPE 壬基酚聚氧乙烯醚NR 天然橡胶OOBP 邻苯二甲酸辛苄酯ODA 己二酸异辛癸酯ODPP 磷酸辛二苯酯OIDD 邻苯二甲酸正辛异癸酯OPP 定向聚丙烯（薄膜）OPS 定向聚苯乙烯（薄膜）OPVC 正向聚氯乙烯OT 气熔胶PPA 聚酰胺（尼龙）PA-1010 聚癸二酸癸二胺（尼龙1010）PA-11 聚十一酰胺（尼龙11）PA-12 聚十二酰胺（尼龙12）PA-6 聚己内酰胺（尼龙6）PA-610 聚癸二酰乙二胺（尼龙610）PA-612 聚十二烷二酰乙二胺（尼龙612）PA-66 聚己二酸己二胺（尼龙66）PA-8 聚辛酰胺（尼龙8）PA-9 聚9-氨基壬酸（尼龙9）PAA 聚丙烯酸PAAS 水质稳定剂PABM 聚氨基双马来酰亚胺PAC 聚氯化铝PAEK 聚芳基醚酮PAI 聚酰胺-酰亚胺PAM 聚丙烯酰胺PAMBA 抗血纤溶芳酸PAMS 聚α－甲基苯乙烯PAN 聚丙烯腈PAP 对氨基苯酚PAPA 聚壬二酐PAPI 多亚甲基多苯基异氰酸酯PAR 聚芳酯（双酚A型）PAR 聚芳酰胺PAS 聚芳砜（聚芳基硫醚）PBAN 聚（丁二烯-丙烯腈）PBI 聚苯并咪唑PBMA 聚甲基丙烯酸正丁酯PBN 聚萘二酸丁醇酯PBS 聚（丁二烯-苯乙烯）PBT 聚对苯二甲酸丁二酯PC 聚碳酸酯PC/ABS 聚碳酸酯/ABS树脂共混合金PC/PBT 聚碳酸酯/聚对苯二甲酸丁二醇酯弹性体共混合金PCC 吡啶氯铬酸盐PCD 聚羰二酰亚胺PCDT 聚（1，4-环己烯二亚甲基对苯二甲酸酯）PCE 四氯乙烯PCMX 对氯间二甲酚PCT 聚己内酰胺PCT 聚对苯二甲酸环己烷对二甲醇酯PCTEE 聚三氟氯乙烯PD 二羟基聚醚PDAIP聚间苯二甲酸二烯丙酯PDAP 聚对苯二甲酸二烯丙酯PDC 重铬酸吡啶PDMS 聚二甲基硅氧烷PEG 聚乙二醇Ph 苯基PhH 苯PhMe 甲苯Phth 邻苯二甲酰Pip 哌啶基Pr n-丙基Py 吡啶RRE 橡胶粘合剂RF 间苯二酚-甲醛树脂RFL 间苯二酚-甲醛乳胶RP 增强塑料RP/C 增强复合材料RX 橡胶软化剂SS/MS 苯乙烯-α-甲基苯乙烯共聚物SAN 苯乙烯-丙烯腈共聚物SAS 仲烷基磺酸钠SB 苯乙烯-丁二烯共聚物SBR 丁苯橡胶SBS 苯乙烯-丁二烯-苯乙烯嵌段共聚物SBu 仲丁基sBuLi 仲丁基锂SC 硅橡胶气调织物膜SDDC N，N-二甲基硫代氨基甲酸钠SE 磺乙基纤维素SGA 丙烯酸酯胶SI 聚硅氧烷Siamyl 二异戊基SIS 苯乙烯-异戊二烯-苯乙烯嵌段共聚物SIS/SEBS 苯乙烯-乙烯-丁二烯-苯乙烯共聚物SM 苯乙烯SMA 苯乙烯-顺丁烯二酸酐共聚物SPP 间规聚苯乙烯SPVC 悬浮法聚氯乙烯SR 合成橡胶ST 矿物纤维TTAC 三聚氰酸三烯丙酯TAME 甲基叔戊基醚TAP 磷酸三烯丙酯TASF 三（二乙胺基）二氟三甲基锍硅酸盐TBAF 氟化四丁基铵TBDMS,?TBS 叔丁基二甲基硅烷基（羟基保护基）TBE 四溴乙烷TBHP 过氧叔丁醇TBP 磷酸三丁酯t-Bu 叔丁基TCA 三醋酸纤维素TCCA 三氯异氰脲酸TCEF 磷酸三氯乙酯TCF 磷酸三甲酚酯TCPP 磷酸三氯丙酯TDI 甲苯二异氰酸酯TEA 三乙胺TEAE 三乙氨基乙基纤维素TEBA 三乙基苄基胺TEDA 三乙二胺TEFC 三氟氯乙烯TEMPO 四甲基氧代胡椒联苯自由基TEP 磷酸三乙酯Tf?or?OTf 三氟甲磺酸TFA 三氟乙酸TFAA 三氟乙酸酐TFE 四氟乙烯THF 四氢呋喃THF 四氢呋喃THP 四氢吡喃基TLCP 热散液晶聚酯TMEDA 四甲基乙二胺TMP 三羟甲基丙烷TMP 2,2,6,6-四甲基哌啶TMPD 三甲基戊二醇TMS 三甲基硅烷基TMTD 二硫化四甲基秋兰姆（硫化促进剂TT）TNP 三壬基苯基亚磷酸酯Tol 甲苯基TPA 对苯二甲酸TPE 磷酸三苯酯TPS 韧性聚苯乙烯TPU 热塑性聚氨酯树脂Tr 三苯基TR 聚硫橡胶TRIS 三异丙基乙磺酰TRPP 纤维增强聚丙烯TR-RFT 纤维增强聚对苯二甲酸丁二醇酯TRTP 纤维增强热塑性塑料TTP 磷酸二甲苯酯UUF 脲甲醛树脂UHMWPE 超高分子量聚乙烯UP 不饱和聚酯VVAC 醋酸乙烯酯VAE 乙烯-醋酸乙烯共聚物VAM 醋酸乙烯VAMA 醋酸乙烯-顺丁烯二酐共聚物VC 氯乙烯VCM 氯乙烯（单体）VDC 偏二氯乙烯VPC 硫化聚乙烯VTPS 特种橡胶偶联剂WWF 新型橡塑填料WP 织物涂层胶WRS 聚苯乙烯球形细粒XXF 二甲苯-甲醛树脂XMC 复合材料YYH 改性氯丁胶YM 聚丙烯酸酯压敏胶乳YWG 液相色谱无定型微粒硅胶ZZE 玉米纤维ZH 溶剂型氯化天然橡胶胶粘剂ZN 粉状脲醛树脂胶。
毕业论文-生物降解高分子材料--聚己内脂合成的研究进展--黄敬新-广东石油化工学院
摘要综述了可生物降解高分子材料--聚己内酯的性质、合成与应用情况，重点介绍了由ε-己内酯合成聚己内酯所用的主要引发体系及聚己内酯与苯乙烯-丙烯腈共混相容性的研究进展。
聚己内酯作为一种可生物降解的聚酯材料，由于其具有在组织中可降解的能力，因此成为组织工程中可能被广泛应用的一种新材料。
文中对聚己内酯的一些特性和当前医学方面的应用进行了探讨，并指出在应用中存在的问题以及今后的研究方向。
关键词：生物降解；聚己内酯；合成；共混；应用AbstractThe properties, synthesis and application of biodegradable polymer material –polycaprolactone are reviewed. The main initiation systems of ε–caprolactone polymerization is introduced. It is summarized the advanced development of the compatibility study of blends of poly(-caprolacture) with copolyer of styrene and acryconitrile. Polycaprolactone as a biodegradable polymer, by virture of ability to naturally degrade in tissue, holds immense promise as a new type of material for application in tissue engineering. The article introduces some major properties of polycaprolactone and recently experimental progress in biomedical applications, it also points out the problems in application and the direction in the future.Key words: biodegradation; polycaprolactone; synthesis; blends; application引言近年来，人们对地球环境问题的关心日益高涨，不断增长的废弃高分子材料对环境的污染有日益加剧的趋势，而控制或限制高分子材料在各领域的消耗量显然是不现实的，因为它们具有优良的性能，在许多应用领域甚至是不可缺的。
乙基纤维素
乙基纤维素水分散体
水分散包衣的原理 聚合物水分散体成膜原理与有机溶液或水溶液包衣不同。
水分散体包衣时 , 克服聚合物粒子间较强的静电排斥力 , 驱动 粒子间相互聚集 , 并最终融合成膜的 , 是聚合物和水间的表面 张力以及聚合物粒子之间产生的毛细管力 , 后者用较大 。
8
具体过程是 :
乙基纤维素水分散体
乙基纤维素在药剂中的应用片剂粘合剂薄膜包衣材料骨架材料制备多种类型的骨架缓释片材料膜制备包衣缓释制剂缓释微丸包囊辅料制备缓释微囊载体材料广泛地用于制备固体分散乙基纤维素膜控型缓释制剂成品喷包衣液缓慢干燥固化缓慢干燥包衣液的制备方法方法步骤乳化溶剂挥发法将聚合物溶解在不水丌相溶的有机溶剂中制得聚合初乳超声振荡戒匀乳器制备亚挥去溶剂乳化聚合法将纯化后的单体不水引发剂表面活性剂和稳定剂混合形成以单体为内相的ow乳液聚合物中加入油酸制成胶体加入稀碱液搅拌形成水在聚合物中的分散体再加碱液发生相转变形成聚合物在水中的伪胶乳溶剂转换法聚合物溶解在不水互溶的有机溶剂中搅拌下将聚合物溶液不水混戒将水加入到聚合物溶液中混合并除去有机溶剂而得ec制成缓控释包衣制剂ec是目前广泛采用的缓控释包衣材料早期主要采用ec的有机溶液包衣方法目前较为成熟的是水分散包衣技术
热处理
热处理主要是针对包衣过程中衣膜愈合不完全,影响制剂释药特性, 而在包衣结束后采取的操作过程,可促进衣膜的完全愈合,提高衣膜 的致密性和完整性,达到缓、控释药目的。
11
乙基纤维素水分散体
乙基纤维素水分散体种类
目前市场主要有 aquacoat 和 surelease 两种现成的 水分散体商品供应。 有美国 FMC 公司和日本旭化成 工业株式会社生产。两者制备方法不同 。
4
膜控型缓释制剂
乙基纤维素相对分子质量
乙基纤维素相对分子质量
摘要：
一、乙基纤维素的简介
二、乙基纤维素的相对分子质量
三、乙基纤维素的应用领域
四、乙基纤维素的制备方法
五、总结
正文：
乙基纤维素（Ethylcellulose，EC）是一种由天然纤维素经过化学改性得到的高分子材料，其相对分子质量在500-50000之间。
由于其具有较高的化学稳定性和热稳定性，以及良好的溶解性和流变性，被广泛应用于涂料、油墨、食品、制药等多个领域。
乙基纤维素的相对分子质量对其性能有很大影响。
一般来说，相对分子质量越大，材料的溶解性和流变性越好，但涂料和油墨的干燥性会降低。
因此，在实际应用中需要根据具体需求选择合适的乙基纤维素产品。
乙基纤维素的应用领域非常广泛。
在涂料行业，乙基纤维素可用作黏合剂、增稠剂和流平剂等；在油墨行业，可作为油墨的黏合剂和调节油墨的流动性；在食品领域，乙基纤维素可用作稳定剂、增稠剂和乳化剂等；在制药领域，乙基纤维素常用于制备控释片、胶囊等。
乙基纤维素的制备方法主要有醇解法、醚化法和氰化法。
醇解法是利用醇与纤维素反应生成乙基纤维素；醚化法是通过醚化剂与纤维素反应生成乙基纤
维素；氰化法是利用氰化剂与纤维素反应生成乙基纤维素。
这三种方法各有优缺点，选择合适的制备方法需要根据实际需求和条件来确定。
总之，乙基纤维素作为一种具有广泛应用前景的高分子材料，其相对分子质量对其性能具有重要影响。
乙基纤维素接枝聚丙烯酸叔丁酯的合成与表征
乙基纤维素接枝聚丙烯酸叔丁酯的合成与表征沈大娲马林康宏亮于慧黄勇中国科学院化学研究所高分子化学与物理国家重点实验室北京市海淀区中关村北一街2＃，100080关键词：乙基纤维素接枝共聚物丙烯酸叔丁酯ATRP 纤维素是一种可完全降解的天然生物高分子。
将水溶性或含亲水基团的的聚合物接枝在纤维素骨架上，就会形成具有高吸水性或水溶性材料，可作为医用材料[1]。
这类材料还具有环境响应性，如可以随pH值的变化在胶束和中空球之间可逆变化，在可控释放等方面有潜在的应用[2]。
本文通过原子转移自由基聚合的方法合成了结构可控的乙基纤维素与聚丙烯酸叔丁酯的接枝共聚物，为进一步制备水溶性的接枝共聚物乙基纤维素接枝聚丙烯酸打下了基础。
乙基纤维素接枝聚丙烯酸叔丁酯的合成路线如Scheme1所示。
利用乙基纤维素上残余的羟基与溴异丁酰溴反应，在纤维素分子链上上引入溴异丁酸酯基团，作为大分子引发剂，引发丙烯酸叔丁酯的ATRP，得到接枝共聚物。
采用两种溴异丁酸酯基团的取代度不同的乙基纤维素作为大分子引发剂。
取代度分别为0.04和0.5。
核磁氢谱分别如Figure1a和Figure1b所示。
其中，δ＝2处的峰是异丁基上甲基的氢的特征峰，δ＝1附近的峰是乙基上甲基氢的特征峰。
根据两处峰面积的比可以计算引发点的密度。
以带有溴异丁酸酯基团的乙基纤维素作为大分子引发剂，以CuBr/PMDETA为配位体系，在环己酮[3]和甲苯[4]的混合溶剂中进行了丙烯酸叔丁酯的ATRP。
Figure2是采用引发点密度不同的两种引发剂引发，所得接枝共聚物的GPC谱图的比较。
从图中可以看出，由引发点密度高的大分子引发剂引发所得的接枝共聚物的GPC 谱图呈双峰分布，这是由于在反应过程中，因为接枝点的密度较大，长链分子间发生双基终止所致。
可以看到，当采用引发点密度低的大分子引发剂引发聚合时，得到的接枝共聚物呈单峰分布。
因此对引发基团取代度为0.04的大分子引发剂引发的聚合进行了进一步研究。
乙基纤维素(EC)
乙基纤维素（EC）本品为白色或浅灰色的流动性粉末或颗粒，无嗅无味，软化点135-155℃，假比重0.3-0.4/ ,相对密度1.07-1.18，熔点165-185℃，不溶于水，可溶于多种有机溶剂，如醋酸乙、苯、甲苯、丙酮、甲醇、乙醇等，其中k规格有较高的硬度、强度及耐热性，N规格的具有溶解性和广范围的相溶性和柔软性，T规格的仅溶于碳氢化合物而不溶于含氧原子的有机溶剂。
乙基纤维素（DS：2.3-2.6）最常用的混合溶剂是芳烃和醇。
芳烃可用苯、甲苯、乙苯、二甲苯等，用量60-80%；醇可用甲醇、乙醇等，用量20-40%。
将EC在搅拌状态下慢慢加入至盛有溶剂的容器内，直至完全润湿溶解为止。
一、产品简介：1、概述：本产品是以天然高分子材料纤维素为原料，经一系列化学反应而制得的溶剂型纤维素醚。
2、英文名称：Ethyl Cellulose (英文缩写：EC)3、分子式：[C6H7O2(OC2H5)x(OH)3-x]n二、产品基本性质：1、外观：白色至微黄色粉末或颗粒，无嗅、无味。
2、物理性质：EC的5%悬浮液对石蕊试纸呈中性；比重：1.07-1.18，软化点：135-155OC,着火点：330-360OC；吸湿性晓，你学性能好；3、化学性质：EC对光、热、氧、湿具有良好的稳定性，对化学品稳定，不易燃烧；能耐强碱、稀酸和盐溶液，能溶于醇、醚、酮、芳烃、卤代烃等有机溶剂。
三、产品主要规格及技术指标：1、工业级技术指标：表一注：1）筛余物仅作为粉末状产品考核项目；2）耐热性指标仅在用户需要时作为考核项目。
3）技术要求：符合WJ405-20022、工业级产品粘度规格：表二3 医药级技术指标：表三技术要求：符合中国药典2000版，美国药典USP24/NF19标准，欧洲药典EP4；4、产品粘度规格：表四四、产品主要用途：1、工业行业：EC广泛地应用于各种涂料，如金属表面涂料、纸制品涂料、橡胶涂料、热熔涂料和集成电路；用于油墨，如磁性油墨、凹印和苯胺印油墨；用作耐寒材料；用于特种塑料和特种沉淀，如火箭推进剂包覆带；用于绝缘材料和电缆涂料；用于高分子悬浮聚合分散剂；用于硬质合金和陶瓷的粘合剂；用于纺织工业作印花色浆等。
纤维素的改性及应用研究进展_罗成成
2015年第34卷第3期CHEMICAL INDUSTRY AND ENGINEERING PROGRESS・767・化工进展纤维素的改性及应用研究进展罗成成，王晖，陈勇（中南大学化学化工学院，湖南长沙410083）摘要：植物纤维素是天然的可再生资源，对纤维素的改性利用一直是研究的热点。
本文简要介绍了纤维素的结构与性质，综述了纤维素的改性方法，包括物理改性、化学改性和生物改性等，其中化学改性是最主要的方法，包括酯化、磺化、醚化、醚酯化、交联和接枝共聚等，通常涉及其结构中羟基的一系列反应。
通过改性，引进了一系列离子型基团，有利于增强纤维素的亲水性。
经改性后的纤维素与之前相比，结晶度和聚合度明显降低，可及度明显提高，无论物理性质还是化学性质都表现出更大的优越性。
其后回顾了纤维素衍生物在食品、造纸以及建筑行业中的一些研究应用成果，阐述了其在医药及废水处理等方面的研究进展，并展望了纤维素衍生物的发展前景。
关键词：纤维素；纤维素衍生物；化学改性中图分类号：TQ072文献标志码：A文章编号：1000–6613（2015）03–0767–07DOI：10.16085/j.issn.1000-6613.2015.03.028Progress in modification of cellulose and applicationLUO Chengcheng，WANG Hui，CHEN Yong（School of Chemistry and Chemical Engineering，Central South University，Changsha410083，Hunan，China）Abstract：Plant cellulose is a natural renewable resource，and application of the modified cellulose has been a research focus.The structure and properties of cellulose are described，and cellulose modification methods are reviewed，including physical，chemical and biological methods.The main method is chemical modification，including esterification，sulfonation，etherification，ether esterification，crosslinking and graft copolymerization，which involve the reactions of hydroxyl groups in the cellulose.Hydrophilcity of cellulose could be enhanced by introduction of ionic groups.Compared with non-modified cellulose，crystallinity and degree of polymerization of modified cellulose decrease significantly，whereas accessibility is improved remarkably，with superior physical and chemical properties.Finally，the research achievements of cellulose derivatives in food，paper and construction industries are reviewed.Research progresses in pharmaceuticals，wastewater treatment and other areas are presented.Future applications of cellulose derivatives are prospected.Key words：cellulose;cellulose derivatives;chemical modification纤维素是植物细胞壁的主要成分，在自然界中分布甚广，是取之不尽、用之不竭的天然高分子化合物。
甲基(乙基)纤维素的制备及应用
• （3）成膜的性能。乙基纤维素制成胶乳分散体，乙基纤维素胶 乳是一种水性包衣材料 ,可用于缓释、控释薄膜包衣 ,以取代有机 溶媒在薄膜包衣中的应用。 • （4）乙基纤维素膜理化性和抗菌性制作抗菌膜。以魔芋葡甘聚 糖和乙基纤维素为基材，添加五倍子提取物制备可食性抗菌膜。
结语
• 纤维素是一种广泛存在于自然界中的天然高分子化合物， 作为纤维素衍生物之一的甲基（乙基）纤维素，一般应 用是以纤维素醚类的形式被应用在生活中的各个领域， 有着广阔的前景。
乙基纤维素的制备
• （1）原料的准备 • (i)将 每 批 精 制钝 化 的 棉 短 绒 进行疏 松或 粉碎,称 量后 干 燥至 含水3% ~ 4% 备 用。 • (i i) 将 片状 的 固 体氢 氧 化 钠 放 置于 碱溶 解槽 中,加 入 清水,其 量 相 当 于 碱 量。碱 液 用 间 接蒸汽 预 热 至110摄氏度，加 速溶解 ( 必要 时 用 泵 将 碱液 不 断 循环 )，用 比 重法 测定 碱液 中 氢 氧 化 钠 的 含 量 ( 应为 4 7.5% ~4 9.5 %),然后 将 碱 液倒至计量槽中 备 用。 • (i i i) 醚 化剂 混 合 液 由 5 0% ~ 6 0 % 的 氛 乙 烷 和 4 0% ~4 4%的 苯 或 甲 苯所组成 • （2）纤维素 的 制 备 • ( 3 ) 碱 纤 维 案的 成 熟 • ( 4 ) 醚 化反 应。醚 化反应以 碱 纤 维素 与 醚 化 剂 在高压 醚 化 器 中进 行 加 压 反 应，醚 化 时 的 加料 程 序 是 在 加 料 口 装入 碱 纤 维 素和 麟 片 状 氢 氧化 钠,然后关闭加料 口,将 所需重量 的 醚 化 剂 混合 物( 氯 乙 烷 和 甲 苯或苯混 合物 ),由 计 量 糟加 入 醚 化 器 中,将 醚 化 器密封后开始 用 夹 套蒸汽 加热。 • (5)乙 基 纤 维素 沉 析 • (6)乙 基 纤 维 素的 清 洗
乙基纤维素高分子结构式
乙基纤维素（Ethyl Cellulose，简称EC）是一种有机高分子化合物，其分子结构由大量葡萄糖单元组成。
乙基纤维素分子链上含有乙基基团（-C2H5），这使得它具有良好的溶解性和化学稳定性。
乙基纤维素的高分子结构式可以表示为：
(C6H7O2)n
其中，n 表示重复单元的数量。
由于乙基纤维素是由葡萄糖单元通过β-1,4-糖苷键连接而成的，所以其结构式可以写为：
(-[C6H7O2]-n-)
这个结构式表示了乙基纤维素分子中葡萄糖单元的排列方式和连接方式。
需要注意的是，实际应用中，乙基纤维素的聚合度n 可能会有所不同，从而影响到其物理和化学性质。
乙基纤维素广泛应用于涂料、粘合剂、密封剂等领域，其高分子结构式有助于了解其在这些应用中的性能特点。
乙基纤维素合成工艺流程
乙基纤维素合成工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!陶瓷地砖楼面的施工工艺流程一、准备工作阶段在进行陶瓷地砖楼面的施工之前，需要进行一系列准备工作。
乙基纤维素基大分子单体的制备方法[发明专利]
![乙基纤维素基大分子单体的制备方法[发明专利]](https://img.taocdn.com/s3/m/fc583980a98271fe900ef93e.png)
专利名称：乙基纤维素基大分子单体的制备方法专利类型：发明专利
发明人：王基夫,俞娟,刘玉鹏,储富祥,王春鹏
申请号：CN201310103160.4
申请日：20130328
公开号：CN103214585A
公开日：
20130724
专利内容由知识产权出版社提供
摘要：本发明涉及一种乙基纤维素基大分子单体的制备方法，包括以下步骤：第一步，将乙基纤维素溶解在有机溶剂中，在低温条件下，进行超声波活化处理；第二步，加入催化剂和阻聚剂进行近一步低温活化和通氮气除氧处理；第三步，在低温度条件下，向溶液中滴加丙烯酰氯或甲基丙烯酰氯，低温方应1~4小时后，升温到室温反应12~48小时；然后将该溶液滴到水中进行沉淀，过滤，经过水洗后进行冷冻干燥得乙基纤维素基大分子单体。
该大分子单体可以进行自由基聚合反应，在涂料、凝胶、塑料、医药等方面具有很好的应用前景。
申请人：中国林业科学研究院林产化学工业研究所
地址：210042 江苏省南京市锁金五村16号
国籍：CN
代理机构：南京瑞弘专利商标事务所(普通合伙)
代理人：冯慧
更多信息请下载全文后查看。
乙基纤维素气体复合膜的制备与改性研究的开题报告
乙基纤维素气体复合膜的制备与改性研究的开题报告一、研究背景和意义乙基纤维素（Ethyl cellulose，缩写EC）具有许多优良的性质，例如化学稳定性好、抗水性强、耐油性良好等，是一种重要的工业用高分子材料。
乙基纤维素气体复合膜是一种以EC为基础，混合有机物质制成的复合膜。
该复合膜在制备过程中不需要使用有害溶剂，是一种绿色环保材料，因此具有很好的应用前景。
但是，乙基纤维素气体复合膜在应用过程中还存在一些问题，例如机械性能较差、难以控制透明度等。
因此，改性研究是提高其性能的重要途径。
本研究旨在改进乙基纤维素气体复合膜的性能，以提高其应用范围和实用性。
二、研究内容和研究方法1.复合膜的制备在制备乙基纤维素气体复合膜时，首先需要将EC与其他有机物质混合，制备成溶液。
然后采用旋涂、浸涂等制膜技术制备复合膜。
2.复合膜的性质测试对制备的乙基纤维素气体复合膜进行多种性能测试，如机械性能测试、透明度测试、热稳定性测试等，以评价其综合性能。
3.改性研究本研究将尝试对乙基纤维素气体复合膜进行物理、化学改性，例如改变混合物比例、加入表面活性剂等。
通过改性探究提高其性能和提高其透明度的方法。
4.结论与分析本研究将通过对不同改性方案制备的乙基纤维素气体复合膜进行性能测试，以评价改性手段的有效性和应用前景，最终提出结论并进行数据分析。
三、研究成果和应用前景本研究的成果将是一种性能优良、环保的乙基纤维素气体复合膜。
该复合膜具有广泛的应用前景，例如在电子产品、食品包装、医疗设备等领域中的应用。
同时，本研究对于开展其他纤维素类高分子材料的改性研究也具有借鉴意义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.1 实验原料
乙基纤维素，乙基取代度2.5，经真空干燥箱于44 ℃下干燥48小时后，置于干燥器中备用。
2-溴异丁酰溴，98%，Aldrich，未经精制，直接使用。
吡啶，分析纯，加入无水硫酸镁脱水干燥，静置待用。
四氢呋喃，湖南汇虹试剂有限公司，分析纯，加无水硫酸镁脱水干燥，静置待用。
3.2 实验仪器和装置
HOI-IA数显恒温磁力搅拌器，上海梅颖浦仪器仪表制造有限公司；
HJ-3数显恒温磁力搅拌器，郑州长城科工贸有限公司；
循环水时多用真空泵，郑州长城科工贸有限公司；
恒温油水浴锅，郑州长城科工贸有限公司；
旋转蒸发器RE 52-99，上海亚荣生化仪器厂；
氮气瓶，恒温真空干燥箱；真空干燥器；
恒压漏斗，布氏漏斗，一次性注射器等。
3.3 实验过程
乙基纤维素大分子引发剂EC-Br的合成过程如图3.1，将乙基纤维素（EC）溶于四氢呋喃中，加入吡啶，使其溶解，搅拌均匀。
将溴异丁酰溴溶于THF中，在冰水浴的条件下，缓慢滴加到EC/THF 溶液中。
待溴异丁酰溴滴加完毕后，于室温下继续反应48 小时。
然后静置过夜，使吡啶盐沉于瓶底。
倒出上层清液，旋转蒸发浓缩后，滴加到二次水中沉淀，得到白色絮状的沉淀。
再用THF溶解，反复在二次水水中沉淀三次。
产物置真空烘箱中于44°C 下干燥12小时得到乙基纤维素大分子引发EC-Br。
在本次实验过程中通过调节乙基纤维素上羟基与
2-溴异丁酰溴的摩尔比来制得不同取代度的大分子引发剂。
我以2-溴异丁酰溴与乙基纤维素上羟基的摩尔比值分别为1:0.5、1:1、1:2、1:4来制取四种不同取代度的大分子引发剂。
图3.1 乙基纤维素大分子引发剂的合成过程
3.4 测试与表征
3.4.1 傅里叶变换红外光谱（FTIR）
采用美国热电—尼高力仪器公司生产的Nicolet 380型傅立叶变换红外光谱仪对产物进行测试。
样品为粉末，经KBr压片制样，观察波长为400～4000 cm-1。
3.5 结果与讨论
3.5.1 不同取代度大分子引发剂
通过改变乙基纤维素上羟基同溴异丁酰溴的摩尔比，制得四种不同取代度（其取代度算法是通过计算出乙基纤维素每个重复单元上的溴异丁酸酯基团数）大分子引发剂如表3-1所示。
从表可以看出乙基纤维素上羟基同溴异丁酰溴的摩尔比越小，其取代度越大，但最大取代度不能超过0.5，而只能无限接近0.5。
