第三節:物料搬運設備及用具
2、工業機器人——可沿規劃好的路徑搬運重物,適合再柔性裝配 中搬運或從事危險工況。
工业机器人的优缺点 优点 可重复完成某项工作,精度高 可在三维空间操作 可进行危险工作 缺点 价格高 受布局限制 控制程序编写、调试周期长
機器人的選取指標—— 淨載重量:確定載重堆機械手臂所產生的最大力矩。 精度:由最小移動距離、可重複性和準確性三個因素組成,其 中最小移動距離由定位資料存儲精度決定,準確性和可重複性 由機械齒輪和連接件的反彈及變形決定。 速度:由整個裝配操作完成的週期決定。
主講 段鷹
-15-
第三節:物料搬運設備及用具
主講
段鷹
-18-
第四節:系統搬運分析(SHA)
二、移動分析——設施佈置決定了物料搬運的起點和終點的距離, 因此,移動分析必須建立相似物料搬運作業與具體佈置結合的基 礎上。 1、收集各種移動分析的資料——包括: (1)物料的類別和基本特徵 (2)路線的移動距離和路線的具體情況(彎曲程度、路面情況、氣 候與環境、擁擠程度、起止點組織情況) (3)搬運量: 搬運量=物流量*搬運距離
主講 段鷹
-21-
第四節:系統搬運分析(SHA)
3、說明和各項需求的計算——對修改後的幾個初步搬運方案,應逐 個方案進行說明和計算,其內容包括: (1)每條路線上每種物料搬運方法的說明; (2)搬運方法之外的其他必要的變動說明(如更改佈置、作業計畫、 生產流程、道路等) (3)計算搬運設備和人員需求量 (4)計算投資和預期經營費用 4、方案評價——常用費用比較法和加權因素比較法 5、搬運方案的詳細設計——在初步方案確定下來的基礎上,解決具 體取貨、卸貨的搬運方法
物料搬运系统设计课件

(一)系统整合方面 1. 指导原则 2. 计划原则 3. 系统原则 4. 流程原则 (二) 搬运作业与设备方面 1. 单元负载原则 2. 空间利用原则 3. 标准化原则 4. 人因化原则 5. 机械化原则 6. 弹性化原则 7. 简单化原则 8. 电脑化原则 9. 能源原则 10. 生态原则 11. 重力原则 12. 安全原则 13. 布局原则 14. 成本原则 15. 维护原则 16. 汰旧原则
四、物料搬运系统设计的基本原则
1. 2. 3. 4. 5. 6. 7. 减少装卸搬运环节,降低装卸搬运次数原则 移动距离(时间)最小化原则 人身、设备、物品三安全原则 单元化载荷原则 机械化原则 标准化原则 系统化原则
五、物料搬运系统的考虑要素7W
Why?
W时间(时间性、规律性、紧 时间性;时间的持续长度 迫性、持续性)
3.当量物流量计算及物料分类
物料分类
列出所有物品 记录物理等特征 确定主导特征 将具有相似主导特征的归为一类 写每类物料的分类说明
根据重要性(价值和数量)分类,一般采用ABC分类
物料分类示例
4.物流流程分析
装卸搬运 Material Handling 移动 Moving 存储 Storing 保护 Protecting 实体保护 信息防范 控制 Controlling
时间 地点 物料 路径 频率
物料 堆放要求 产出量 建筑物要求
物理
方位、顺序、间隙
状态
位置、数量、目的地、 初始地、所有者、进 度安排
物料搬运系统的构成
• 装车、卸车、堆垛、入库、出库、连接上述运动的短程运输
2.物料搬运系统
物料移动、存储、保护和控制的科学与艺术的结合。 在适当的成本下,采用正确的方法、顺序、方向、时机在正确的位置 提供正确的数量、正确条件的正确物料。 包含于企业的某特定范围,通过机械来移动大量、未包装或固态的产 品的所有基本作业。
物料搬运系统设计全解ppt课件

WHY 为何搬运
WHAT
WHERE
WHEN
搬运什么 + 何地 + 何时
HOW
WHO
怎么做 + 何人做
否定
物料
+
搬运
分析物料搬运问题时需要考虑的因素
方法
(1) (2) 物理特征 数量
(3) 区域
(4) 起点与
终点
(5) 路线与
距离
(6) (7) (8) (9) 次数 速度 搬运 搬运
单位 设备
流 程 图
对于A类物料,每 种物料进行一次, 适合没有频繁和重 要的装配或拆卸工 序的产品或零件
存在重要装配的零件要将装 配过程表示清楚
严格执行突发事件上报制度、校外活 动报批 制度等 相关规 章制度 。做到 及时发 现、制 止、汇 报并处 理各类 违纪行 为或突 发事件 。
物料类 类别代
别名称
号
二、移动分析
2、移动分析方法
(1)流程分析法——每次只观察一类产品或物料,并跟随其沿 着整个生产过程收集资料,最后编制成流程图。该方法适合物 料品种很少的情况。
(2)起止点分析法——分两种做法
一是观察移动的起止点来收集资料,每次分析一条路线,并 绘制成搬运路线表。适合于路线数目不太多的情况。
控制
料、人员、 刚度)
量
设施)
类别
填写表头各项;列出所有物品或成组物品;填写每项物品的 特征;在起主导作用的特征地下划线;在确定物料类别后, 填明类别代号;备注供记载附加事项或补充说明
严格执行突发事件上报制度、校外活 动报批 制度等 相关规 章制度 。做到 及时发 现、制 止、汇 报并处 理各类 违纪行 为或突 发事件 。
物料搬运系统的设计-PPT文档资料

接线器零件生产
接地杆生产和包装
锚定装置 生产和包装
P
8.0m 工具装配线
a 660kg a
装配前零件库
电线夹装配线
FA 成批装配
成品库
a 13. 90kg a 2m b b 570 kg b b B m 7.5 g c 20k c 6 F c和d 20.2m
3.2m
0m 8. g 0k 7 5
P 7. a a 9 6m 0k g a SA
包装区 7.2m
发运
Pk f 850kg f d d 5m kg 11. 105 d 装箱 c和 14.4m e kg 65 0 k g 52 e e Pm d c和 包装材料仓库
便于实现装卸搬运机械化,减轻劳动强度,提高工作效率。
减少气候的影响,保证货物的质量,加速货物的流转。
物料搬运系统设计 机械与运载工程学院
(2)实现单元化的方法--集装
集装 集装是以最有效地实现物料搬运作为基本条件,把若干物品 或散放货物恰当地组合,达到适合于装卸搬运设备和机械操 作的程度,这种对货物的处理过程。 集装的方式
集 中
要 否 否 否 否 否
搬 起
要 要 否 否 否 否
升 起
要 要 要 否 否 否
运 走
要 要 要 要 否 否
的作业 数目 4 3 2 1 O 0
散放在地上 集装箱中 托盘上 车中 运动着的输送机 运动着的物品
集中、搬起、升起、运走 搬起、升起、运走(已集中) 升起、运走(已搬起) 运走(不用升起) 不要(保持运动) 不要(保持运动)
(2)物流模数
物流模数即集装单元基础模数尺寸(即最小的集装尺寸)。
物流模数尺寸以1200mm×1000mm为主,也允许 1200mm×800mm及1100mm×1100 mm 等规格。
物料搬运系统设计大作业-改

《设施规划与物流分析》大作业报告(2013--2014年度第一学期)题目:某厂液压式压力试验机搬运系统设计分析班级:学号:学生某:指导教师:成绩:日期:年月日一、任务书(一)目的与要求设计性作业是设施规划与物流分析课程设计课程的重要实践性教学环节,是综合运用所学专业知识,完成工厂物料搬运系统设计工作而进行的一次基本训练。
其目的是:1.能正确运用工业工程基本原理及有关专业知识,学会由产品入手对工厂生产系统进行调研分析的方法。
2.通过对某工厂物料搬运系统设计的实际操作,熟悉系统物料搬运系统设计方法中的各种图例符号和表格,掌握系统物料搬运系统设计方法的规X设计程序。
3.通过课程设计,培养学生学会如何编写有关技术文件。
4. 通过课程设计,初步树立正确的设计思想,培养学生运用所学专业知识分析和解决实际技术问题的能力。
(二)主要内容(1)分析掌握物流分析的方法和工具,确定车间物料搬运方案的分析方法;现有生产车间的调研分析:包括生产模式、现有设施布局、物流搬运方案;设计现有车间的物料搬运方案。
(2)研究物料搬运系统分析方法和体系结构,针对企业给出的七个车间区域:大件加工区、镗区、镗铣区、精加工区、轴加工区、车区、附具加工区。
进行生产模式的分析,了解各个区域之间的设施布局,物料流通方式。
(3)研究物料分类的方法,在实际分类分析中,SHA是根据影响物料可运性(即移动的难易程度)的各种特征和影响能够采用同一种搬运方法的其他特征来进行分类[2]。
(4)分析每项移动的起点和终点的具体位置在哪里,有什么路线,这些路线上的哪些物料的搬运方法已经确定。
研究物料运进运出的每个作业区内进行什么工作,作业区内部分已有的安排是什么样的布置。
(5)研究各种移动分析的资料。
包括物料、路线和物流。
物料主要研究类别和基本特征。
路线主要研究移动距离和路线的具体情况(弯曲程度、路面情况、气候与环境、拥挤程度、起止点组织情况)。
物流主要研究搬运工作量,搬运条件和时间。
物料搬运系统设计课件(PPT 41张)

25
5.3 搬运系统分析与设计 —— 移动分析
(2) 移动分析方法:
第5章
流程分析法:每次只观察一类产品或物料, 并跟随其沿着整个生产过程收集资料,最后 编制流程图,该法适合物料品种很少的情况。 起止点分析法:两种做法 一是观察移动的起止点来收集资料,每次 分析一条路线,并绘制成搬运路线表。适 合路线数目不太多的情况。 二是对一个区域进行观察,收集运进运出 该区域的一切与物料有关的资料,并编制 成物料进出表。适合路线数目多的情况。
其他集装件作业法 机械作业法
按装卸设备作业特点:间歇作业(重程+空程),连续作业。
8
5.1 物料搬运
—— 搬运活性
第5章
一次物料搬运一般要完成装货、移动、卸货三个作业环节,最重要的
是提高搬运的活性,使装卸变得简单。 活性随物料存放状态不同,物料状态使其越容易进行搬运,则搬运活 性越高,反之则越低。
第5章
物料分类 根据物料的主要特征进行经验判断,以编制如表5-5所示 的程序: 的物料特征表,程序步骤:
列表标明所有物料的名称; 记录其物理特征或其他特征; 分析确定每种/类物料的主导/特重要的特征,以红/黑 实线标注决定作用的特征,橘黄线/黑虚线标注对分类 有特别重大影响的特征; 确定物料类别,具相似主导/特殊影响特征的归一类; 分类完毕后,即可编制物料特征表。
28
5.3 搬运系统分析与设计 —— 移动分析
第5章
(3) 编制搬运活动一览表,需对每条路线、每类物料和每项移动的相对 重要性进行标定;表中包含的具体资料: 列出每类物料,包括: 总的物流量及每类物料的物流量;
总的运输工作量及每条路线上的运输工作量;
各类物料的相对重要性等级,用元音字母AEIOU或光谱顺 序颜色代表; 整个搬运分析中,总物流量和总运输工作量填在右下角; 其他资料,如每项搬运中的具体件数。
第11-12次课cha5物料搬运系统设计

(2) 单元化优点 ➢增加了一次搬运更多物品的能力,减少了装卸搬运次数,降低搬运成本。 ➢易于清点和增加货物堆码层数,更好地利用仓库空间。 ➢便于实现装卸搬运机械化,减轻劳动强度,提高工作效率。 ➢保证货物的质量、减少物品的破损,加速货物的流转。
(3)实现单元化的方法--集装 集装是以最有效地实现物料搬运作为基本条件,把若干物品或散放货物恰当地组合,达到适合于装卸
本章的主要内容
1、物料搬运概述 2、物料搬运系统 3、物料搬运系统分析方法SHA 4、搬运系统的改善 5、物料搬运系统分析与设计案例
5.1 物料搬运概述 5.1.1.物料搬运的概念
(1)物料搬运(Material Handling) 物料搬运是指在同一场所范围内进行的、以改变物料的存放(支承)状态(即狭义的装卸)和空间位 置(即狭义的搬运)为主要目的的活动,包括物料(产品、元件或工装夹具)的装卸、移动或重新安 放,即对物料、产品、零部件或其它物品进行搬上、卸下、移动的活动,如装卸、移动、分类、堆码、 理货和取货等作业都属于物料搬运活动。
这里所指的物料不仅包括生产所需的物料,还包括辅助装备和工具,如刀具、模具和夹具等。 从这个角度,物料搬运是物流系统的控制与管理活动。 物料搬运系统具有五个维度:移动、数量、时间、空间和控制。
移动物料产生了时间和空间效用,控制保证正确的数量、时间和空间。
设备、容器和路线结构共同组成物料搬运系统。 其中设备决定了路线是固定的,还是变动的,例如传送带就是固定路线式设备;叉车则是可变路线
总之,活性系数越高,所需人工越少,但设备投入越多。在进行搬运系统设计时,不应机械地认为 活性系数越高越好,而应综合考虑。
5.1.3 物料搬运的单元化与标准化
实现单元化和标准化对物料搬运的意义
第5章物料搬运系统设计

7、修改和限制
8、各项需求计算
方案:X、Y、Z
9、方案的评价
10、选出的最佳布置方案
搬运系统分析的图例符号
• 在进行搬运系统分析设计,运用搬运分析技术时
,往往要用到一些图例符号,表示搬运作业活动
。图例符号包括各种图形、字符、颜色、线条和
数码等。用这些图例符号可以标志物流的起点和
终点,实现各种搬运活动的图表化,评定比较方
能力的15%。
33件 / min 1980件 / h(最大能力 )
300件 / h(现在)
100% 15.2%
1980件 / h(最大能力 )
(19)绩效原则
采用单位搬运的费用来决定搬运的绩效
(20)安全原则
3. 物料搬运检查清单
二、物料搬运系统分析方法
1. 搬运系统分析设计方程式
Why?
2. 物料搬运系统的设计原则
将物料搬运原则作为一系列对照检查校核条目,可用作
物料搬运系统设计者的辅助工具,用来评价系统设计,以及
识别进一步改进的机会。
(1)规划原则
(2)系统化原则
(3)物流原则
(4)工作简化原则----ECRS分析法
即取消(Eliminate)、合并(Combine)、调整顺序(
4) 用经过延伸加工的热收缩性塑料膨胀薄膜,作成摩擦
外套,用这种薄膜裹紧堆装的部件。
单元货载与搬运工具之间的配置
在物料搬运系统中,货物经过合理包装后,实现集
装化,可以提高它的“活性”。这种货物的包装与容器、
托盘、集装箱相互之间尺寸的合理配置,可以借助汽车
、火车和其他运输工具实现高效的物流运输。通常它们
览表,每次分析一条路线,收集这条路线上移动的各类物料
物料搬运系统设计全解

3、编制搬运活动一览表,并在布置图上绘制流程图— —将各项移动的分析结果标注在布置图上,起到了一目 了然的作用。
对于A类物料,每 种物料进行一次, 适合没有频繁和重 要的装配或拆卸工 序的产品或零件
f n d D、n为常数,且n 0
F-D图(流量距离图)
一个良好的布置方案的各作业单位之间的物料
搬运量与搬运路程成双曲线函数关系,为了评 价布置方案的优劣,可以应用曲线回归理论求 出其中的常数D和n。
不 合 理
调 整
F-D图的应用
A点的布置不合理,作业单 位i与j应该靠近。 B点的作业单位i与j之间的 相对位置可以远离一些。
1、物流量的计算
(1)定义:
在一定时间内(一年或一个月)通过两设施间的 物料数量。可以用重量、体积、托盘或货箱来表示。
(2)计算方法:
方法一:当量物流量——用物料的某一特征(重 量、几何形状、装载和包装形式等)来估算物流量。 可用 下式表示: f=q.n 其中:f——当量物流量 q——每个标准搬运单元的当量吨数 n——单位时间内两设施间流动的标准单元数 例:载重为两吨的标准载重箱,载一箱锻件为 2 当量吨, 载一箱壳体也为2当量吨。
1. 2. 3. 4. 5. 流动原则 连续搬运最经济 最短距离原则 标准化原则——搬运机械应根据标准模数 决定其性能参数 系统化原则(把各种搬运活动当作一个整 体,包括供货厂商、收货、储存、生产、 检验、包装、发货、运输和消费用户。) 柔性原则(用叉车(堆、卸、搬)) 尽量使人、机、物合理安排,平衡生产力 安全原则 其他原则——集装原则 重力原则
物料搬运系统分析与设计

按照搬运作业的方式:连续性搬运、间歇性搬运和散装搬运
按照自动化程度:自动化搬运和手动搬运
物料搬运系统的分析
物料搬运需求分析
物料搬运系统的设计原则
物料搬运系统的定义和作用
物料搬运系统的需求分析
物料搬运系统的应用领域
物料搬运系统布局分析
物料搬运流程:描述物料从原料到成品的整个搬运流程,包括各个工序之间的衔接。
设备性能:分析各种设备的性能特点,包括承载能力、运行速度、稳定性等。
设备选型:根据物料搬运的具体需求,选择合适的设备类型和型号。
设备维护:介绍设备维护保养的方法和注意事项,确保设备正常运行。
物料搬运系统成本分析
直接成本:包括设备购置、维护、运营等费用
间接成本:包括人力、时间、效率等因素导致的额外费用
降低搬运成本
物料搬运系统的实施与运行
物料搬运系统的实施步骤
确定物料搬运需求:根据生产计划和工艺流程,确定需要搬运的物料种类、数量和搬运路线。
设计物料搬运方案:根据物料特性、搬运距离、搬运方式等因素,设计合理的物料搬运方案。
采购与安装设备:根据物料搬运方案,采购相应的搬运设备,并进行安装和调试。
考虑环保和节能:在物料搬运过程中,应采取措施减少噪音、振动和污染,同时合理利用能源,降低能耗。
选择合适的设备:根据物料特性和搬运需求,选择合适的物料搬运设备,如叉车、吊车、输送带等。
考虑未来扩展性:在设计物料搬运系统时,应考虑未来生产规模的变化和技术的更新换代,确保系统具有可扩展性。
物料搬运系统设计流程
物料搬运系统的发展趋势
自动化和智能化:采用先进的自动化技术和智能算法,提高物料搬运的效率和准确性。
模块化和标准化:采用模块化设计和标准化生产,降低物料搬运系统的成本和复杂性。
第五章物料搬运系统设计课件

四、物料搬运的活性理论
1. 搬运活性 物料存放的状态:散放地上、装箱放在地上、放在 托盘上等。 存放状态不同,物料的搬运难易程度也不同。
第13页
搬运活性:不同物料存放状态而引起的物料搬运作 业的方便(难易)程度。
装卸次数少、花费时间少的货物存放方法称为搬运
活性高。
第14页
2. 搬运活性指数
第28页
(1)托盘的发展历史 ➢20世纪30年代,随着叉车在市场上出现,托盘作 为叉车的一种附属装卸搬运工具,与叉车配套使用, 从而使托盘首先在工业部门得到推广。 ➢二次世界大战间,为解决大量军用物资的快装快 卸问题,托盘得到发展。 ➢战后,随着经济复苏和发展,伴随着叉车产量的 增长,托盘得到普及。
第2页
第一节 物料搬运系统的基本概念 第二节 物料搬运设备的选择 第三节 系统化搬运分析的体系结构 第四节 系统化搬运分析的过程 第五节 系统化布置设计与系统化搬 运分析的相互关系(SLP+SHA)
第3页
第一节 物料搬运系统的基本概念
一、物料搬运的定义
物料搬运是指在同一场所范围内进行的、以改变物 料存放状态和空间位置为目的的活动,即对物料进 行的搬上、卸下、移动的活动。
第20页
七、搬运系统合理化原则
1. 不要作多余的作业:搬运本身就有可能成为沾污、
破损等影响物品价值的原因,如无必要,尽量不要
搬运。
第21页
2. 提高搬运活性:放在仓库的物品都是待运物品, 因此应使之处于易于移动的状态,将物品包装成单 件放在托盘上,或是装在车上,放在输送机上。
3. 利用重力:利用重力由高处向低处移动,有利于 节省能源。
第39页
箱式托盘的箱壁可为板式或网式;可以有盖或无 盖。
【2022年管理】物料搬运系统设计(PPT 84页)

另外,“正确的时间”也隐含“正确的地点”,因为“错误的地点”使得“正确的时间”毫无意义。
( 偏4重)实计载算运投往两资等和于者预忽期视是经空营搬量费运用变到质变的关系,中间并无一个绝对的界限。
15
在实际操作中,装卸与搬运是密不可分的,两者是伴随在 一起发生的。因此,在物流科学中并不过份强调两者差别 而是做为一种活动来对待。
SLP与SHA的相互关系 移动物料产生时间和地点效用。
搬运的“运”与运输的“运”,区别在于,搬运是在同一 而搬运贵重物品和物料,应采用一些可靠性高的方法。
该方法首先找出物料搬运系统的现存问题,然后逐项提出处理意见和改进措施,以期达到通过改善搬运来提高生产率的目的。
并提供高效的物料组织。 物料存储中应考虑的问题包括物料的尺寸、重量、条件和
堆放要求;需要的产出量;建筑物的约束,如地面负荷、 楼板情况、立柱空间、场地净高。
12
控制(Controlling) 控制物料是指对物料物理和状态两方面的控制。物理控制
是指对物料的方位、顺序、相互间隙的控制。状态控制是 指对物料的位置、数量、目的地、初始地、所有者、进度 安排的实时状态控制。
3
物料搬运系统设计的意义

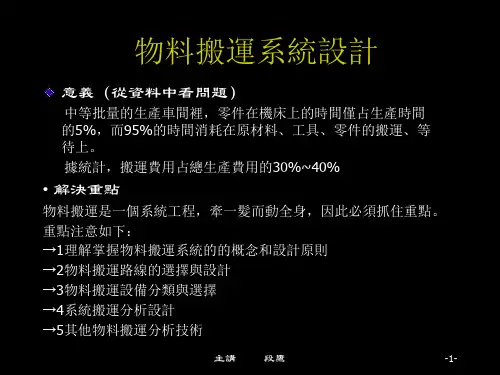

从数据中看问题 中等批量的生产车间里,零件在机床上的时间仅
占生产时间的5%,而95%的时间消耗在原材料、工 具、零件的搬运、等待上。 据统计,搬运费用占总生产费用的30%~40% 。
4
一组数字说明MH的重要性
在机械制造企业中,一般,从事搬运、储存的工作人员占 全部工人的15%~20%,加工1t产品平均搬运量为60t次以 上,其成本为加工成本的15.5%;
物料搬运系统分析与设计课件(PPT48页).pptx

7 推向收货台
2020/12/31
物料流程表示例
数距时 量离间
