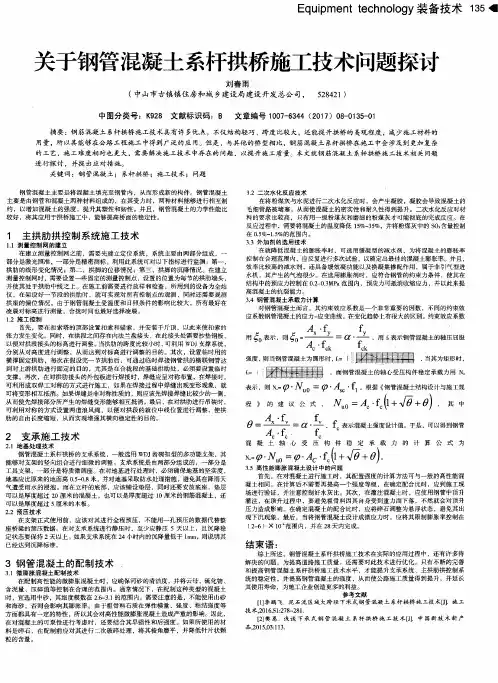

钢管混凝土系杆拱桥施工技术难点及对策

钢管混凝土系杆拱桥施工技术难点及对策钢管拱肋制作工艺流程：放样→下料→零件加工→卷圆→钢管纵缝拼接→校圆→钢管接长→校验→焊拼吊杆锚箱及零部件→阶段预拼报验→整体预拼报验→装焊临时连接件→涂装报验→存放以直代曲、短管划分原则，每节短管长约2m，矢高不超过5mm。

接头不在吊杆位置，纵缝埋弧焊形成钢管，环缝焊接形成钢管拱肋。

短管拱肋制作工艺流程：放样→下料→加工坡口→滚圆→纵缝拼接→校圆喷漆工艺流程：喷砂除锈Sa2.5级→吸砂吸尘→无极硅酸锌底漆→喷涂环氧云铁中间漆→检查油漆干膜厚度、附着力→涂层损坏修补→聚氨酯面漆→检验合格、存放。

拱肋吊装流程：技术交底→定位放样→拱肋临时支撑→微调定位→复测后节段环缝对接质量点：采用高压无气喷漆，厚度240～260μm，环境温度15～30o C，相对湿度不大于85%焊接工艺评定试验，确定合理的焊接工艺，保证焊缝的熔透性，控制焊缝变形每片拱肋做1块进行抗拉、屈服强度、低温冲击韧性、冷弯实验，检验试板焊缝机械力学性能，保证制作中焊缝接头的机械性能质量拱肋纵、环缝对接缝按I级焊缝要求进行100%的超声波探伤、X射线拍片，拱肋缀板熔透角焊按II级焊接要求进行100%超声波探伤，以确保焊接熔透及内在质量。

加强吊装过程拱肋高程、中心以及应力检测，严格以监测指令进行微调。

1/8跨、1/4跨、及拱顶必不可少设应力、应变观测点。

钢管混凝土使用水泥52.5，初凝时间8～12小时，高性能微膨胀砼，2.1支承系统2.1.1功能系杆拱桥支承系统宜选用WDJ齿碗扣型多功能支架，该系统具有支架竖向组合微调功能，主要以工具支架和特制微调座组成。

2.1.2地基处理WDJ齿碗扣型多功能支架必须搭设在经处理的坚实地基上，地基须高出原地面0.5~0.8m，做好防水，避免雨季浸泡。

在立杆底部铺设垫层和安放底座，垫层可采用厚度≥20cm的混凝土或厚度≮10cm的钢筋混凝土或厚度≮5cm的木板。

2.1.3预压支架使用前须全程预压，不能以一孔预压取得的经验数据推概全桥。

静压5d(120h)以上及达到沉降稳定状态2d(48h)以上，沉降稳定标准：24h沉降不超过1mm。

2.2主拱肋拱轴线控制系统2.2.1以激光照准和精密测标组成定位系统；监测项目为拱肋的线形变化、拱脚位移和拱脚沉降。

2.2.2建立测量控制网在每节拱肋端头设置固定的测量控制点，控制点设在拱肋中线位置。

施工放样及检查都采用全站仪进行，每架设一节段拱肋，对全部控制点都要进行观测。

此外，对拱座的偏位进行观测。

钢管拱对温度，特别是日照影响非常敏感。

为了减少温度和日照对线形控制的影响，标高的测量包括合拢时间都安排在凌晨。

2.2.3施工控制(1)在扣索塔架顶部设有扣、锚索调整装置千斤顶，通过改变扣索的张力，并采用在拱段之间的内法兰盘接头处抄垫钢板的方法，来实现拱段接头标高的调整(跨径较小的拱肋可利用WDJ支撑系统高度及其竖向微调功能实现)。

(2)设置临时横撑固定拱肋。

每架设一节拱肋，就利用钢管拱的横联钢管临时焊接固定上下游拱肋，特别是在合拢段基肋端一定要设置临时支撑。

(3)在焊接拱肋接头外包板时，对称布置的焊缝，采用成双焊工对称施焊，这样可使各焊缝所引起的变形相抵消；非对称焊缝，先焊缝少的一侧，这样可使先焊的焊缝变形部分抵消。

(4)为保证钢管拱在吊装过程中的横向稳定性，在每吊装一节段拱肋时，采用通过对称设置两道浪风绳来调整和控制拱段就位中线位置，减少拱肋自由长度，增大横向稳定。

控制浪风绳长度基本相同。

2.3钢管混凝土配制 2.3.1选材(1)设计高性能微膨胀混凝土应选择525R早强型水泥为主体，其用量不宜过大，初凝时间以8~12h为宜。

(2)配制高性能微膨胀混凝土须使用干净的河砂并严格控制云母含量、硫化物含量、含泥量和压碎值，一般选用细度模数2.6-3.1的中砂为宜。

不宜用砂岩类山砂、机制砂、海砂，此类砂对混凝土的膨胀率影响极大。

(3)粗骨料石质对高性能微膨胀混凝土影响很大，主要体现在骨料一砂浆界面粘结强度、骨料弹性模量和骨料强度。

在考虑混凝土可泵性的同时，要考虑混凝土的早强性和后期强度。

碎石需二次破碎，使其基本无棱角，并减少针片状颗粒的含量。

选用时应严格控制含泥量、强度、弹性模量和粒径≤30mm。

(4)粉煤灰与水泥“二次水化反应”产生的凝胶封堵了混凝土的毛细管路，增强了密实性，提高了耐久性。

“二次水化反应”只有Ⅰ级粉煤灰和磨细粉煤灰可以彻底完成：“使混凝土升温降低15%~35%；应严格控制粉煤灰SO3含量，以0.5%~1.5%”为宜；粉煤灰应符合现行国家标准《用于水泥和混凝土中的粉煤灰》规定。

(5)选择外加剂一定要经过多次试验。

试验表明，缓凝型减水剂会降低混凝土膨胀率，所以应反复试验，膨胀率合适才可使用；高效减水剂还应具有缓效凝作用和缓凝剂掺配作用，且是非引气型、低气泡减水剂；其质量应符合现行标准《混凝土外加剂》规定。

(6)膨胀剂在有钢管约束条件下，在结构中建立0.2~0.3MPa预应力，可抵消混凝土在硬化过程中产生的收缩应力，从而提高抗裂能力。

选择时一定要多试验几个品种，膨胀剂应对混凝土后期强度及质量无害，与所用水泥适应性好。

我国主要使用U型膨胀剂、复合膨胀剂及明矾石膨胀剂。

2.3.2设计高性能膨胀混凝土的三个问题(1)混凝土施工可按一般高性能混凝土设计方法进行配制强度计算，不必计算后将强度提高一个等级作为配制强度，关键在于施工配合比的施工现场验证。

设计时应严格控制水灰比，将其确定为定值。

(2)混凝土是采用钢管中顶升灌注，粗骨料在顶升过程中不能因自身重力而下落，否则会造成顶升压力过大而失败。

在设计混凝土配合比过程中碎石应稍微呈悬浮状态，不能下沉。

所以该种混凝土的砂率可提高一些。

(3)许多工程实践认为钢管混凝土设计为微应力时，限制膨胀率28天内应控制在(2~6)×10-4的范围内是合理的。

2.4主拱肋钢管的拼装2.4.1钢管拱肋的制作(1)钢管拱主弦管直径>600mm采用螺旋焊管。

(2)宜选用具有CAD加工设计技术和成功经验的厂家；单元阶段制造好后在工厂进行平面和立面组拼检查；螺旋焊管弯曲成型在中频弯管机上进行，采用埋弧自动焊；腹板安装采用CO2气体保护焊；单元阶段焊接完成后，若与理论线形不符，可用“火工矫正法”矫正。

(3)钢管拱单元阶段制好后运至工地组焊成吊装段，运至施工现场，最后用跨墩龙门吊机或其它起重设施将吊装段吊上桥组装。

(4)为便于调整拱肋预埋段制造、温度引起的偏差，钢管制造在工厂时，拱脚预埋段与拱中段之间预留80mm调整量；拱肋合拢锁定温度为10~15℃。

2.4.2钢管拱肋单元构件的防护预拼成型的安装节段必须对接口进行地面预接和必要的技术处理，拱肋每一个吊装阶段之间采用内法兰连接，法兰间可抄垫钢板进行微调；单元制造阶段之间采用临时外法兰连接。

2.4.3钢管拱肋的悬拼(1)拱肋吊装采用悬拼和扣挂施工。

拱肋作完后，首先在制作场地进行预拼，合格后方可吊装。

(2)拱肋吊装前应安装好拱脚临时铰，悬拼过程中允许拱肋绕铰转动。

每吊装一个阶段除安装好横撑及临时横撑外还要设置横向浪风索。

以利调整拱轴线和保证横向稳定。

(3)两阶段接头端面先用螺栓对接，安装合拢段前应预先通过扣索调整拱肋横向位置，然后再安装拱顶合拢段。

(4)两条拱肋全部合拢后，再全面校核一次拱轴线坐标，并调整至误差容许范围内。

再对焊主拱钢管、烧掉螺栓，用加劲钢板补焊拱肋钢管接头，以保证受力连续。

(5)用钢管焊接封死拱脚临时铰，浇注拱座预留槽口C50混凝土，形成无铰钢管桁架拱，待拱脚混凝土达到强度后拆除扣索；(6)泵送压注填充管内C50微膨胀混凝土。

2.4.4跨径较小的桥梁可用WDJ支撑系统配合吊车、揽绳完成拱肋组拼。

2.5波纹管堵塞系杆拱桥横梁、系梁多为群锚后张预应力混凝土，于是防治波纹管堵塞，避免钢铰线局部拉伸率、应力超标是施工中不容忽视的大问题。

对此我们的预防措施是：(1)波纹管固定后，将半硬性塑料管穿入波纹管内，其外径小于波纹管内径8~10mm，长度大于波纹管长4~6m；(2)指派专人，在浇筑混凝土过程中不停抽动塑料管至混凝土浇筑完毕；(3)抽出塑料管，清除其表面灰浆，擦净备用。

抽动半硬性塑料管法，可从根本上解决波纹管堵塞问题。

2.6支座垫石钢板悬空预埋支座垫石钢板下混凝土悬空，既影响下部结构受力，又危害上部结构荷载均匀传递和受力平衡，也就是说，出现这种现象是很危险的，其主要原因是混凝土在浇筑流动过程中，预埋钢板下的气体无法排除，形成了空洞，为避免该现象的发生，可在钢板中心用电钻打一个直径5mm的“排气孔”，浇筑预埋钢板处混凝土时，浓水泥浆由“排气孔”冒出即可。

2.7拱脚混凝土空洞2.7.1拱脚混凝土振捣拱肋与系杆节点——拱脚之钢筋构造纵横交错、交叉重叠，混凝土浇筑困难，振捣棒无法正常工作，混凝土密实成了问题。

一般采用刚度较大的钢模，浇筑混凝土时，先用一巨型扁铲(其宽度≥振捣棒直径)在振捣棒插入处，临时将钢筋间距拨宽，至振捣棒顺利插入、正常振捣为止，可确保混凝土振捣密实；待振捣棒拔出后，开启固定于模板两侧的附着式振动器，一方面有助于被拨动的钢筋恢复原来位置，另一方面可避免混凝土漏振，有助于混凝土密实、均匀。

2.7.2拱脚混凝土预防裂缝为预防拱脚混凝土裂缝，可选用钢纤维混凝土，钢纤维用量一般为60kg/m3。

2.8空腹式端横梁浇筑工艺端横梁为封闭式变断面空心梁，其施工有两种方法：一种方法是采用木模或其它一次性芯模，不考虑翻番周转，此类模板只侧重考虑其强度，满足混凝土几何尺寸需要即可；另一种方法是采用钢模或其它可周转性芯模，浇筑混凝土时在梁顶预留“天窗”，待拆除芯模后再二次浇筑混凝土，将天窗堵死，但应注意两期混凝土的结合牢固问题。

2.9钢管混凝土“紧箍效应”落空由于施工工艺和混凝土收缩，混凝土总是无法完全充满钢管，使得“紧箍效应”无法实现，混凝土达不到三轴压缩的理想效果。

防治该问题的一般方法有两种：(1)预防。

微膨胀混凝土随着龄期增长，混凝土的收缩仍然不可避免，为防止这类问题发生，在混凝土配合比设计时，在添加UEF微膨胀剂的同时增添“聚丙烯腈纤维”。

(2)处置。

待混凝土大于28d龄期后，用小锤对拱肋进行全面敲击检查，发现空隙，则确定准确位置，钻孔并压注环氧树脂水泥浆进行补救。

2.10其它问题近年来，系杆拱桥普遍出现系梁混凝土于吊杆处裂缝、吊杆护套提前开裂、下端预埋管进水、锚头及钢丝提前腐蚀和拱肋钢管腐蚀等严重问题，危及桥梁的安全。

2.10.1防腐(1)拱肋防腐可用经济、实用，便于现场施工和后期维护的方案——有机环氧富锌涂料，分为3层，底层富锌涂料、中层环氧云铁、面层聚胺酯喷涂。

涂装时环境温度宜控制在5℃~35℃之间。
