暖通工程施工组织设计方案措施
暖通工程施工组织设计方案
![暖通工程施工组织设计方案](https://img.taocdn.com/s3/m/90721e941b37f111f18583d049649b6648d7091a.png)
该工程一至十六层为研究、实验、办公部份,通风空调采用风机盘管加新风系统,每层设2 台新风机组,B1 层为设备部份,内设空调机房,采用大风道系统南北各设轴流风机1 台2.1 劳动组织准备:本工程的总包方为北京××建设工程有限责任公司第××项目经理部,机电设备部份分包给北京××公司水电分公司,在总包方统一领导下开展工作,针对新承包的工程项目,配备相应施工人员,建立施工管理体生活费,对工程进度,质量进行严格控制,保证施工顺利进行,各专业、项目设有专业人员专业管理2.2 技术准备:组织技术人员熟悉施工图纸和有关的设计资料,对相关的技术、经济和自然条件进行调查分析、研究可行的施工方案。
针对图纸中存在的问题及时记录,为施工作出准确的、科学的技术指导2.3 施工现场准备:施工道路、施工用水、施工用电和加工场地由总包方统一规划,生产、办公、生活用房等暂时用房由总包方提供2.4 本专业空调系统由施工班组加工、制作、安装、保温,根据专业进程由项目负责人统一调配劳动力,劳动力的安排详见下表1具体施工用机具见下表2机具名称龙门剪板机机具名称电动剪刀数量2 台数量2 把工种名称计划人数工种名称计划人娄通风工30 保温15电气焊 5 钳工 5空调水工20 普工15油漆工 5 安全员 1 临电 2 材料、机械 13.1.1 通风预埋、预留洞的工作尾随土建结构工程进行,主要工作为 坚井穿楼板洞和穿墙洞, 为便于拆除预留和预埋, 采用木盒预埋方式, 按风管规格尺寸四边各放大 100mm ,固定要稳固和方正,不影响合 模,拆模后应即将剔出木盒3.1.2 空调水系统需要在楼板或者墙体上用钢套管预埋留洞,待土建打 完砼达到一定强度时将钢套管松动。
并在砼能上人的时候把钢套管拔 出后及时清理干净, 然后刷上机油以备下次使用。
预埋要求详见下表 3注: B2 层人防洞的预留、预埋必须按人防有关要求执行3.1.3 本工程争创结构“长城杯”,因此预留、预埋部份需要有详细的 控制方法例如:墙体上要求结构上弹控制标高线,顶板上弹控制轴线,预 埋木盒、钢管基底要清理干净,用磨光机打磨,刷机油,保证不粘连 混凝土,钢管应在打混凝土 3-4 小时内拔出3.1.4 设备基础预埋:对于风机、水泵、水箱、机组等设备待到货后 核对好尺寸,方可作基础预埋,并按设计及施工规范要求施工 3.1.5 由于空调水管和通风管道在穿楼板或者穿墙体预留、预埋洞,需 要由土建专业预留洞、 暖通专业配合检验和报验, 共同做好此部位预空 调 水 管 规格D<32 32-50 70- 100 125- 150 200250洞口尺寸 Φ 100 Φ 150 Φ200 木盒木盒尺寸 100×100150×150200×200250×250300×300 400×400折方机 2 台 手动电钻 6 把 联合咬口机 2 台 电锤 6 把 立式咬口机 2 台 倒链(10T ) 2 个 单边咬口机 2 台 对讲机 5 组 电焊机 3 台 叶轮式风速仪 1 个 砂轮切割机 4 台 噪声测试仪 1 个 套丝机 2 台 冲击钻 2 把 台钻 2 台 电动打击泵 1 台留3.2 通风做法3.2.1 施工技术人员要认真审图,分清不同用途管径采用不同壁厚的镀锌钢板制作风管,用料规格应符合施工规范及设计要求 (GB50243-2002),板材厚度如下表 4 (其它材质类风管见规范)注:排烟风管按高压风管执行3.2.2 通风工程制作工艺流程:领料 下料剪切 咬口制作 风管折方成型法兰下料 打铆钉孔焊接 打螺栓孔 刷漆铆法兰翻边检验安装3.2.3 法兰制作本工程 630mm 以上的风管采用角钢法兰连接方式, 630mm 以下风管采用插条连接方式,插条四周要求打高份子密封胶。
暖通工程施工组织设计
![暖通工程施工组织设计](https://img.taocdn.com/s3/m/457bb69aac51f01dc281e53a580216fc700a5331.png)

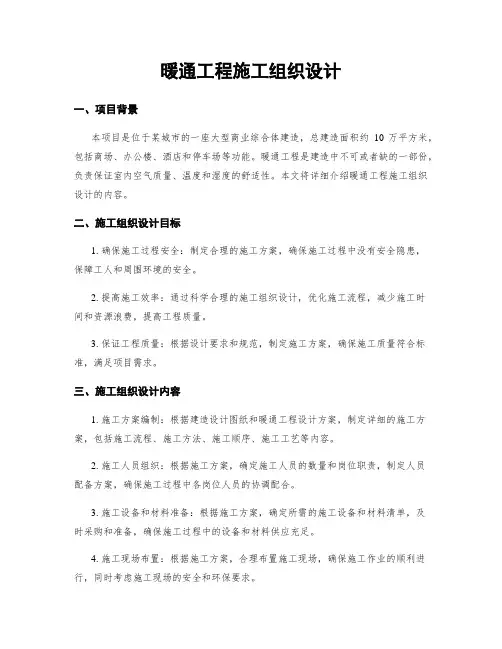

暖通工程施工组织设计一、项目背景本项目是位于某城市的一座大型商业综合体建造,总建造面积约10万平方米,包括商场、办公楼、酒店和停车场等功能。
暖通工程是建造中不可或者缺的一部份,负责保证室内空气质量、温度和湿度的舒适性。
本文将详细介绍暖通工程施工组织设计的内容。
二、施工组织设计目标1. 确保施工过程安全:制定合理的施工方案,确保施工过程中没有安全隐患,保障工人和周围环境的安全。
2. 提高施工效率:通过科学合理的施工组织设计,优化施工流程,减少施工时间和资源浪费,提高工程质量。
3. 保证工程质量:根据设计要求和规范,制定施工方案,确保施工质量符合标准,满足项目需求。
三、施工组织设计内容1. 施工方案编制:根据建造设计图纸和暖通工程设计方案,制定详细的施工方案,包括施工流程、施工方法、施工顺序、施工工艺等内容。
2. 施工人员组织:根据施工方案,确定施工人员的数量和岗位职责,制定人员配备方案,确保施工过程中各岗位人员的协调配合。
3. 施工设备和材料准备:根据施工方案,确定所需的施工设备和材料清单,及时采购和准备,确保施工过程中的设备和材料供应充足。
4. 施工现场布置:根据施工方案,合理布置施工现场,确保施工作业的顺利进行,同时考虑施工现场的安全和环保要求。
5. 施工进度控制:根据施工方案,制定施工进度计划,明确各施工阶段的时间节点和关键工序,及时跟进施工进度,确保项目按时完成。
6. 质量控制:根据设计要求和规范,制定质量控制措施和检验标准,对施工过程中的关键节点和工序进行质量检查和验收,确保工程质量符合标准。
7. 安全管理:制定安全管理方案,明确施工现场的安全责任和安全措施,加强施工现场的安全监督和管理,预防事故的发生。
8. 环境保护措施:制定环境保护方案,明确施工现场的环保要求和措施,加强施工现场的环境监测和管理,确保施工过程对环境的影响最小化。
四、施工组织设计实施步骤1. 采集资料:采集建造设计图纸、暖通工程设计方案、施工规范和相关技术资料。
暖通工程施工组织设计
![暖通工程施工组织设计](https://img.taocdn.com/s3/m/b774a26da4e9856a561252d380eb6294dd8822c7.png)

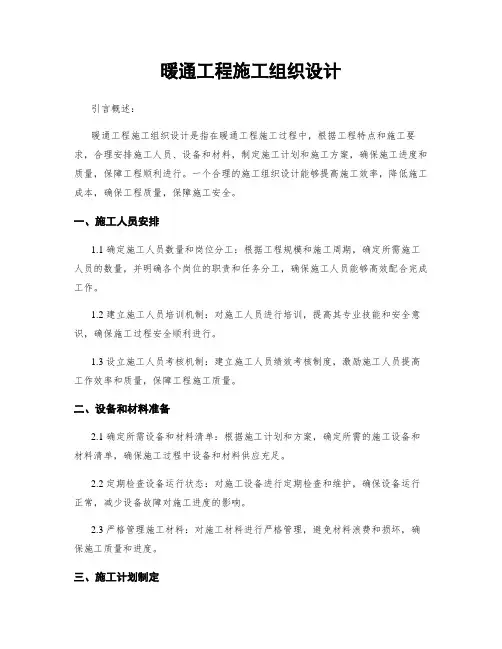

暖通工程施工组织设计引言概述:暖通工程施工组织设计是指在暖通工程施工过程中,根据工程特点和施工要求,合理安排施工人员、设备和材料,制定施工计划和施工方案,确保施工进度和质量,保障工程顺利进行。
一个合理的施工组织设计能够提高施工效率,降低施工成本,确保工程质量,保障施工安全。
一、施工人员安排1.1 确定施工人员数量和岗位分工:根据工程规模和施工周期,确定所需施工人员的数量,并明确各个岗位的职责和任务分工,确保施工人员能够高效配合完成工作。
1.2 建立施工人员培训机制:对施工人员进行培训,提高其专业技能和安全意识,确保施工过程安全顺利进行。
1.3 设立施工人员考核机制:建立施工人员绩效考核制度,激励施工人员提高工作效率和质量,保障工程施工质量。
二、设备和材料准备2.1 确定所需设备和材料清单:根据施工计划和方案,确定所需的施工设备和材料清单,确保施工过程中设备和材料供应充足。
2.2 定期检查设备运行状态:对施工设备进行定期检查和维护,确保设备运行正常,减少设备故障对施工进度的影响。
2.3 严格管理施工材料:对施工材料进行严格管理,避免材料浪费和损坏,确保施工质量和进度。
三、施工计划制定3.1 制定施工进度计划:根据工程施工周期和工序要求,制定详细的施工进度计划,明确每一个施工阶段的时间节点和工作内容。
3.2 制定施工安全计划:制定施工安全计划,明确施工现场安全管理措施和应急预案,确保施工过程安全顺利进行。
3.3 制定施工质量控制计划:制定施工质量控制计划,明确施工质量检验标准和程序,确保工程质量符合要求。
四、施工方案制定4.1 制定施工工序方案:根据施工进度计划,制定详细的施工工序方案,明确每一个工序的施工方法和要求,确保施工顺利进行。
4.2 制定施工现场布置方案:根据工程特点和施工要求,制定施工现场布置方案,合理布置施工设备和材料,确保施工安全高效进行。
4.3 制定施工质量控制方案:制定施工质量控制方案,明确施工质量检验方法和频次,加强对施工质量的监督和管理。
暖通施组方案
![暖通施组方案](https://img.taocdn.com/s3/m/521f8d9cab00b52acfc789eb172ded630a1c987a.png)
(3)合理利用施工废弃物,提高资源利用率。
四、施工组织管理
1.施工组织架构
成立项目经理部,负责项目施工的组织、协调、管理。下设施工管理部、质量管理部、安全管理部、物资设备部等部门。
2.人员配置
根据施工需求,合理配置管理人员、技术人员、施工人员等。
3.施工进度计划
成立项目经理部,负责项目施工的组织、协调、管理。下设施工管理部、质量管理部、安全管理部、物资设备部等部门。
2.人员配置
根据施工需要,合理配置管理人员、技术人员、施工人员等。
3.施工进度计划
根据项目特点和施工要求,编制合理的施工进度计划,确保工程按时完成。
4.沟通协调
加强与建设单位、设计单位、监理单位等各方的沟通协调,确保工程顺利进行。
(2)加强施工现场的安全检查,消除安全隐患。
(3)对施工人员进行安全教育和培训,提高安全意识。
5.文明施工与环保
(1)加强施工现场的文明施工管理,保持施工现场的清洁、整齐。
(2)采取有效措施,降低施工过程中的噪声、粉尘、废水等污染物的排放。
(3)合理利用施工废弃物,提高资源利用率。
四、施工组织管理
1.施工组织架构
(3)保修期结束后,提供有偿维修服务。
本方案旨在为某建筑的暖通空调系统施工提供合法合规、科学合理、人性化的组织设计,以确保工程顺利进行,满足建筑物室内环境要求,同时实现节能、环保的目标。
第2篇
暖通施组方案
一、项目概述
本项目旨在为某大型公共建筑提供暖通施组方案,确保暖通系统的高效运行与节能减排。根据项目特点,结合我国相关法规和行业标准,制定如下施组方案。
编制合理的施工进度计划,确保工程按时完成。
空调暖通工程施工方案
![空调暖通工程施工方案](https://img.taocdn.com/s3/m/f251719a85254b35eefdc8d376eeaeaad1f316fb.png)
空调暖通工程施工方案一、项目概况本次施工项目为某大型商业综合体的空调暖通工程施工,包括中央空调系统、通风系统、给排水系统等方面的施工工作。
该项目位于城市CBD核心区域,总建筑面积为10万平方米,共分为商业、办公、酒店等多个功能区域,是一个集购物、娱乐、办公、住宿等多功能于一体的大型综合性项目。
二、施工方案1. 施工组织设计(1)项目组织结构本项目由总包公司负责整体施工管理,设立项目部负责具体施工任务的分工管理。
项目部包括施工经理、技术负责人、安全质量负责人、材料设备管理人员等,各岗位人员具体职责明确。
(2)施工进度计划根据项目需求和合同约定,项目部制定了详细的施工进度计划,包括每个施工阶段的任务目标、工期安排、进度要求等,确保施工进度合理、有效。
2. 安全保障措施(1)安全管理机构项目部设立专门的安全管理机构,负责监督施工现场的安全生产工作,制定并执行安全管理制度。
(2)安全培训教育对施工现场人员进行安全生产相关的培训教育,提高员工安全意识和应急处理能力。
(3)施工现场标识对施工现场的危险区域进行标识,设置警示标志,保障施工人员和周边居民的安全。
3. 质量控制保障(1)质量管理体系项目部建立健全的质量管理体系,明确各项工作的质量标准和要求,确保施工质量达标。
(2)材料设备质量保障对采购的材料设备进行严格的质量检验,确保施工过程中所使用的材料设备符合标准要求。
(3)工艺控制严格按照施工图纸和规范要求进行工艺控制,保证每个施工环节的质量。
4. 施工技术方案(1)中央空调系统施工方案本次施工项目中,中央空调系统的施工是重中之重。
根据设计要求,结合实际施工情况,采取合理、科学的施工方法,确保中央空调系统的安装、调试、运行等工作顺利进行。
(2)通风系统施工方案通风系统的施工包括管道铺设、风机安装、风口设置等环节,需要严格按照设计图纸和规范进行施工,确保系统的正常运行。
(3)给排水系统施工方案给排水系统施工包括排水管道铺设、污水处理设备安装、给水管道连接等工作,需严格控制施工质量,保证系统的稳定运行。
暖通施工方案(3篇)
![暖通施工方案(3篇)](https://img.taocdn.com/s3/m/9acdd05c366baf1ffc4ffe4733687e21af45ff34.png)
第1篇一、项目概述项目名称:XX住宅小区暖通工程项目地点:XX市XX区项目规模:总建筑面积约XX万平方米项目性质:住宅项目背景:随着我国经济的快速发展,人们对居住环境的要求越来越高,暖通工程作为住宅小区的重要组成部分,其施工质量直接影响到居民的生活品质。
本方案旨在为XX住宅小区暖通工程提供一套科学、合理的施工方案,确保工程顺利进行,满足设计要求和使用功能。
二、施工组织与管理1. 施工组织架构为确保工程顺利进行,成立以下施工组织架构:(1)项目经理部:负责整个工程的施工组织、协调和管理。
(2)工程技术部:负责施工图纸的审核、技术交底、施工方案的编制和实施。
(3)质量安全管理部:负责施工过程中的质量控制和安全监督。
(4)物资供应部:负责工程材料的采购、验收和供应。
(5)施工队:负责具体施工任务的实施。
2. 施工进度计划根据工程实际情况,制定详细的施工进度计划,确保工程按期完成。
三、施工准备1. 施工图纸和技术资料(1)审查施工图纸,确保图纸的完整性和准确性。
(2)收集整理相关技术资料,如设计说明书、施工规范、质量标准等。
2. 施工人员(1)组织施工人员参加技术交底,确保人员熟悉工程内容和施工要求。
(2)对施工人员进行岗前培训,提高施工技能和安全意识。
3. 施工材料(1)采购符合设计要求和质量标准的暖通设备、管道、阀门等材料。
(2)对进场材料进行验收,确保材料质量合格。
4. 施工设备(1)准备施工所需的机械设备,如焊机、切割机、泵等。
(2)对设备进行检查和维护,确保设备正常运行。
四、施工工艺及质量控制1. 施工工艺(1)管道安装:采用明装或暗装方式,确保管道布局合理、美观。
(2)阀门安装:按照设计要求,选用合适的阀门,确保阀门启闭灵活、密封性能良好。
(3)风机安装:确保风机安装牢固、水平,与管道连接紧密。
(4)散热器安装:按照设计要求,选择合适的散热器,确保散热器安装牢固、美观。
2. 质量控制(1)严格控制施工材料质量,确保材料合格。
暖通工程施工组织设计
![暖通工程施工组织设计](https://img.taocdn.com/s3/m/7f2423ef0129bd64783e0912a216147916117e12.png)
暖通工程施工组织设计一、项目概况本项目为一处大型综合性建筑工程,包含了住宅楼、商业楼和公共设施。
建筑总面积约为10万平方米,地上地下共有25层。
暖通工程是其中的重要组成部分,涉及到供暖、通风、空调等多个方面。
二、项目施工特点1. 建筑结构复杂,需要考虑不同区域的供暖通风系统布局。
2. 工程规模大,需要采用多套设备进行运行管理。
3. 施工周期长,需要考虑不同季节的供暖通风需求。
4. 工地环境复杂,需要考虑建筑物周围的影响。
5. 交通条件一般,需要合理安排人员和物资的运输。
三、施工组织设计1. 规划设计首先,需要进行暖通工程的规划设计。
根据建筑的结构和功能,确定供暖、通风、空调等系统的布局。
同时,要考虑到节能、环保等要求,尽量减少资源浪费,提高设备利用率。
2. 施工准备在施工前,要进行充分的准备工作。
包括采购设备材料、招募人员、调查工地环境等。
同时,要根据施工计划,确定施工的时间节点和相关措施。
3. 施工方案制定详细的施工方案,包括分工、任务分配、施工工序等。
确保各项工作有序进行,提高施工效率。
4. 人员管理组织专业的暖通工程施工队伍,包括项目经理、工程师、技术人员、施工工人等。
要对人员进行培训,提高他们的专业技能。
5. 安全措施在施工过程中,要严格遵守相关安全规定,保证员工的生命财产安全。
加强现场巡查,及时处理安全隐患。
6. 质量监督建立质量监督体系,对施工过程进行监督和检查。
确保施工质量符合相关标准要求。
7. 合作配合与其他相关专业部门进行合作配合,解决施工中的协调问题。
确保工程顺利进行。
8. 环保措施在施工过程中,要注重环境保护。
减少噪音、挥发物排放等对周围环境的影响。
四、现场管理1. 现场布置合理布置施工现场,确保设备材料的存放和使用方便。
标示出安全区域和危险区域,做好安全防护工作。
2. 施工进度及时跟进施工进度,控制施工质量。
对重要节点进行跟踪监管,确保工程按时完成。
3. 人员管理加强对施工队伍的管理,确保员工遵守规章制度。
暖通施工工程方案
![暖通施工工程方案](https://img.taocdn.com/s3/m/87a3cb42f68a6529647d27284b73f242336c31f3.png)
暖通施工工程方案一、项目背景及概况本工程为某新建办公楼暖通系统施工工程,项目位于城市CBD核心地段,总建筑面积约为2万平方米,包括地下两层为停车库,地上六层为办公楼。
本工程需建设完善的供暖、通风、空调系统,以提供舒适的室内环境。
二、设计方案1. 供暖系统设计为了满足办公楼的取暖需求,本项目将采用集中供暖系统。
主要设备包括锅炉、水泵、散热器和水箱。
锅炉选用高效节能的燃气热水锅炉,与水泵配合工作,通过管网将热水输送至各个楼层的散热器,再将冷却的水回送锅炉重新加热。
同时,应配备水箱以满足供暖系统的稳定运行。
2. 通风系统设计办公楼内的通风系统设计旨在保证室内空气的新鲜度和舒适度。
采取局部通风、全层换气和新风处理方式。
通风系统将采用空气处理机组、风管、排风扇和换气口等进行布置,以满足办公楼不同区域的通风需求。
同时,新风处理需采用高效过滤等方式,将室外新风送入室内,降低空气污染物对室内环境的影响。
3. 空调系统设计为了确保办公楼内的舒适度,将采用中央空调系统。
该系统将包括冷水机组、风机盘管、风管及配电控制系统等。
根据不同楼层和房间的需求,设立相应的冷却水和供冷水系统,利用水冷却或蒸发冷却原理,通过风机盘管将冷热空气输送至各个区域,以保持室内舒适度。
4. 排水系统设计同时,本工程还需设计合理的排水系统,确保雨水和生活污水的有效排放。
排水系统将采用内部下水道和外部排水管道,根据地形和建筑结构合理设置排水口和排水泵等设备,以防止排水不畅带来的影响。
三、施工方案1. 施工组织设计为保证工程质量和安全,将按照工程进度和任务分工,确定施工队伍组织和管理制度。
设立专门的项目部门,包括施工组、质量监督组、安全组和物资管理组等,明确各自的职责和权限。
施工队伍将按照岗位责任制,合理安排施工进度和配备专业技术人员,确保施工质量和工期进度。
同时,建立健全的施工组织管理体系,包括施工方案论证和技术交底等程序,落实施工安全文明施工要求。
暖通空调施工组织设计方案和对策
![暖通空调施工组织设计方案和对策](https://img.taocdn.com/s3/m/114d294e02d8ce2f0066f5335a8102d277a26141.png)
暖通空调施工组织设计方案和对策一、施工组织设计方案1.安全管理-制定并严格执行施工现场安全管理制度,确保工作人员的人身安全。
-安排专职安全员负责现场安全管理,并进行定期安全教育和培训。
-设置安全警示标志,警示施工人员注意安全。
-配备必要的安全防护设备,如安全帽、安全鞋、安全绳等,并进行定期检查和维护。
2.施工进度管理-制定详细的施工计划,并安排合理的施工顺序和时间。
-合理安排施工人员和设备,确保施工进度。
-对施工进度进行监督和检查,及时发现并解决施工中的问题和难题。
3.资源管理-合理配置施工所需的人力、物力、财力等资源。
-确保材料的及时供应,避免因材料不齐备而影响施工进度。
-合理安排人员的工作量和工作强度,避免人员过劳而影响施工质量。
4.质量管理-制定施工质量管理制度,并严格执行。
-设置质量检查站,对施工过程中的关键节点进行检查和把关。
-进行质量培训,提高施工人员的技术水平和意识。
5.环境保护-制定施工环境保护措施,遵守环境保护相关法律法规。
-对施工过程中产生的废弃物进行分类、收集和处理。
-防止施工过程中的噪音、粉尘等对周边环境造成污染。
二、对策1.安全方面的对策-加强对施工人员的安全教育和培训,提高其安全意识和技能。
-定期组织安全演练,培训人员的应急处理能力。
-加强对现场设备和设施的检查和维护,确保其安全运行。
2.进度方面的对策-加强施工计划的编制和管理,定期对施工进度进行调整和优化。
-引入信息化管理系统,实时监控施工进度,及时调整施工计划。
3.资源方面的对策-加强与供应商的合作,确保材料的及时供应。
-根据施工计划合理安排施工人员和设备的使用,避免资源的浪费。
4.质量方面的对策-加强对施工质量的检查和评估,确保施工质量符合标准要求。
-加强与监理单位的沟通和合作,共同提升施工质量。
5.环境方面的对策-采取环保措施,使用低污染、低噪音的施工设备和材料。
-加强现场的环境监测,确保施工过程中不产生污染。
暖通工程施工方案和技术措施
![暖通工程施工方案和技术措施](https://img.taocdn.com/s3/m/1d5472698f9951e79b89680203d8ce2f00666517.png)
暖通工程施工方案和技术措施一、施工准备1、技术负责人组织各专业技术人员认真学习设计图纸,领会设计意图,做好图纸会审。
2、根据《质量手册》和《程序文件》要求,针对本工程特点进行质量策划,编制工程质量计划,制定特殊工序、关键工序、重点工序质量控制措施。
3、依据施工组织设计,编制分部、分项工程施工技术措施,做好技术交底,指导工程施工。
4、编制施工预算,提出主要材料用量计划。
二、施工布置及方案1、施工原则(1)安装前对各系统的所有管道和设备综合考虑,同时要熟悉与管道有关的土建、电气设备管线情况,做好施工前预想。
(2)采用分系统与分区域施工相结合的方法,各楼同时施工。
各系统按先地下后地上,先干管后支管,先大管后小管,先里后外的施工工序进行。
(3)管道与部件尽量采用提前预制或工厂化加工,现场安装的方式。
(4)根据土建施工情况凡具备施工条件的及早插入。
(5)为保证施工进度质量施工中各系统采取分段安装→试验→复验的方式。
(6)严格执行样板制,做好样板工序,样板间、样板层。
2、人员组织:根据工程量适时调整。
3、主要施工技术方法:(1)PP-R管粘接:PP-R管采用粘接,粘接前应根据管件实测承口深度在管端标出插入深度,然后根据标记依次在承口内侧和插口外侧迅速、均匀、适量刷涂粘接剂后,立即找正方向将管子插至标记处,并旋转90℃,粘接后将挤出的胶粘剂擦净,粘接后的管段,应静置至接口固化为止,接口应整洁,牢固、密封。
具体要求见行标CJJ/T29-98。
(2)热熔焊PP-R管连接采用熔接,熔接前管道和接头的表面要保证平稳、清洁、无油。
先将管道插入深度处做记号(等于接头的套入深度)。
然后把整个嵌入深度加热,包括管道和接头中,形成牢固而完美的接合。
在管道和接头焊接之后的几秒钟之内,可以调节接头位置。
4、施工技术措施工艺流程:安装准备→卡架安装→干管安装→支管安装→试压→冲洗→保温→散热器安装→试压→调试。
1)加热管在搬运和安装时应小心轻放,不得抛、摔、滚、拖。
暖通施工组织设计方案
![暖通施工组织设计方案](https://img.taocdn.com/s3/m/7e8ab4760a4c2e3f5727a5e9856a561252d32184.png)
暖通施工组织设计方案一、项目概况本项目是一座多功能综合楼,总建筑面积为XXXX平方米。
项目分为地下三层和地上五层,主要功能包括办公区、商业区、室内体育馆等。
本方案主要针对暖通工程进行施工组织设计。
1.技术方案(1)暖通系统类型:根据建筑特点和功能需求,本项目采用集中供暖和中央空调系统相结合的方案。
(2)供暖系统设计:采用地源热泵供暖系统,利用地下埋设的地源换热器进行供暖,提高供暖效率。
(3)中央空调系统设计:采用风冷水冷双模式中央空调系统,满足不同季节和不同区域的舒适需求。
(4)管道布置设计:根据不同功能区域和供暖要求,合理设计暖通管道系统的布置,确保供暖效果和舒适度。
(5)设备选择:根据项目规模和施工条件,选择合适的设备品牌和型号,保证系统运行性能和可靠性。
2.施工组织流程(1)施工准备阶段:-编制施工准备方案,确定施工队伍和工期计划。
-准备施工所需的材料和设备,并进行检查和验收。
-制定安全措施和质量管理方案,确保施工过程安全可控。
(2)设备安装阶段:-配合建筑施工进度,按照施工图纸和设计要求进行设备安装。
-设备运输和吊装,确保设备安装稳固可靠。
-设备连接和调试,测试设备运行状态和效果。
(3)管道敷设阶段:-根据管道布置设计,进行管道敷设和连接。
-保证管道安装质量,进行管道试验和泄漏检测。
-进行管道保温和防腐处理,确保管道运行寿命和安全性。
(4)系统调试和试运行阶段:-完成设备和管道安装后,进行系统调试和试运行。
-配合其他工程的施工进度,确保系统的顺利交付和投入使用。
-完善系统运行参数、调整和优化。
(5)系统验收和工程竣工阶段:-进行系统验收和相关手续办理。
-编制系统运行和维护手册,进行培训和交接。
-进行工程竣工验收和质量评定。
3.安全措施(1)合理划分施工区域,设置施工警示标志和安全防护栏,确保现场人员和设备的安全。
(2)严格遵守施工操作规程,做好操作员的安全培训和管理。
(3)配备必要的安全设施和防护装置,如安全帽、防护眼镜、防护手套等。
暖通工程施工组织设计
![暖通工程施工组织设计](https://img.taocdn.com/s3/m/554fc1baaff8941ea76e58fafab069dc502247dd.png)
暖通工程施工组织设计一、背景介绍暖通工程施工组织设计是在建造施工过程中的一个重要环节,旨在合理安排施工流程、优化资源配置、确保施工质量和安全。
本文将详细介绍暖通工程施工组织设计的相关内容,包括施工组织设计的目的、原则、步骤、内容和注意事项等。
二、目的暖通工程施工组织设计的目的是为了确保施工过程的顺利进行,保证施工质量和施工安全。
通过合理的组织设计,可以提高施工效率,减少资源浪费,降低施工风险,保障工程进度和质量的达到。
三、原则1. 安全第一:确保施工过程中的安全,保护施工人员的生命财产安全。
2. 资源优化:合理配置施工人力、物力、财力资源,提高资源利用效率。
3. 协调配合:各施工单位之间要密切配合,协调施工进度,确保施工的联贯性和协调性。
4. 环保节能:在施工过程中要注重环境保护和节能减排,推行绿色施工理念。
5. 合理经济:在保证施工质量的前提下,尽量减少成本,提高经济效益。
四、步骤暖通工程施工组织设计的步骤主要包括:前期准备、施工方案设计、施工计划编制、资源配置、施工进度控制和质量控制等。
1. 前期准备在进行施工组织设计之前,需要进行充分的前期准备工作,包括对施工现场的勘察和测量、施工材料和设备的准备、施工人员的培训和资质审查等。
2. 施工方案设计根据建造设计图纸和施工要求,制定详细的施工方案。
施工方案应包括施工工艺流程、施工方法、施工工序、施工顺序、施工机具设备等内容。
3. 施工计划编制根据施工方案,制定施工计划。
施工计划应包括施工工期、施工任务分解、施工进度安排、施工资源需求等内容。
4. 资源配置根据施工计划,合理配置施工资源,包括人员、材料、设备等。
要确保资源的充足性和合理性,以满足施工进度和质量的要求。
5. 施工进度控制在施工过程中,要根据施工计划和实际情况,及时调整施工进度。
通过施工进度控制,可以及时发现和解决施工中的问题,保证施工进度的顺利进行。
6. 质量控制在施工过程中,要严格按照像关标准和规范进行施工,确保施工质量。
暖通专业施工组织设计方案
![暖通专业施工组织设计方案](https://img.taocdn.com/s3/m/2ce2b62fcd7931b765ce0508763231126edb7788.png)
暖通专业施工组织设计方案
涉及到暖通专业的基本知识,有利于施工项目管理的模式。
1、暖通施工技术质量管理
①完善施工组织管理体系,建立完善的暖通施工组织机构。
②根据施工特点制定完善的施工细则,统一暖通施工技术质量标准,
严格控制质量。
③建立完善的施工技术指导书,专业化施工,实施专业分工管理,提
高施工质量。
2、施工组织实施方案
①确定施工部位和分工任务,明确施工单位、技术人员和施工任务,
并组织施工人员接受培训;
②实施科学的施工组织,实行区域化管理,运用工程一体化等现代化
管理手段;
③加强施工安全,实行安全教育培训和安全技术检查,防止事故和损
失的发生。
3、施工项目管理模式
①实施项目管理,定义施工流程,统一项目管理规范,确保项目进度、质量和经济效益;
②建立完善的检查机制,定期进行检查,及时发现并解决项目中存在
的问题;
③建立合理的施工管理流程,控制施工进度,有效地完善施工工艺流程;
④实施质量监督,定期检查暖通施工工程现场,及时发现质量问题,加强质量控制。
4、进度管理。
暖通施工组织设计方案
![暖通施工组织设计方案](https://img.taocdn.com/s3/m/a6965a143d1ec5da50e2524de518964bcf84d28f.png)
暖通施工组织设计方案1. 介绍本文档旨在提供一个具体的暖通施工组织设计方案,以确保暖通工程的顺利进行。
暖通施工组织设计是暖通工程施工前的重要环节,它涉及到施工队伍的组织安排、施工进度的控制、施工安全的保障等方面的内容。
通过合理的组织设计,可以提高施工效率,降低施工风险,保证施工质量。
2. 施工组织设计流程暖通施工组织设计的流程如下:1.明确施工目标:根据项目需求,明确暖通工程的施工目标,包括完成工期、质量要求等。
2.编制施工方案:根据工程需求和规范要求,编制详细的施工方案,包括施工工艺、材料配送、施工队伍组织等。
3.确定施工要求:根据设计图纸和施工方案,确定暖通工程的具体施工要求,包括施工技术、质量要求、安全要求等。
4.制定施工计划:根据项目工期和施工要求,制定详细的施工计划,明确施工的时间节点和工作内容。
5.组织施工队伍:根据施工计划,组织合适的施工队伍,包括项目经理、技术员、施工人员等,确保施工进度和质量。
6.安全保障措施:制定并执行详细的安全保障措施,确保施工过程中的安全;合理安排施工区域,避免与其他工程冲突。
7.施工进度控制:定期检查施工进度,发现问题及时调整,确保施工按计划进行。
8.质量管理:建立质量管理体系,制定相应的质量检查标准和程序,确保暖通工程的质量符合要求。
9.施工完成验收:完成暖通工程施工后,进行验收并做好相应记录,确保施工质量和施工结果满足设计要求。
3. 施工组织设计要点以下是进行暖通施工组织设计时需要注意的要点:3.1 施工技术要求•根据施工图纸和技术要求,合理选择施工方法和工艺流程;•注意施工顺序,避免工序交叉影响施工进度;•合理安排施工区域,确保施工作业的顺利进行;•对于特殊工艺和设备,要提前安排专业技术人员参与施工。
3.2 施工质量要求•制定施工质量控制标准,包括材料选用、施工工艺、施工人员技术要求等;•配备质量检测设备和人员,对关键部位进行质量检验;•配合监理单位参与施工质量检查和评审;•出现施工质量问题时,及时采取纠正措施,并做好记录。
暖通安装工程施工方案(3篇)
![暖通安装工程施工方案(3篇)](https://img.taocdn.com/s3/m/f5d4067d2379168884868762caaedd3383c4b523.png)
第1篇本工程为某办公楼暖通安装工程,主要包括采暖、通风、空调三个系统。
工程范围为办公楼内所有区域的暖通设备安装及调试。
二、编制依据1. 设计图纸:包括暖通系统施工图纸、设备清单、材料清单等。
2. 国家及行业相关规范、标准:如《建筑给排水及采暖工程施工质量验收规范》(GB50242-2002)、《通风与空调工程施工质量验收规范》(GB50243-2002)等。
3. 施工现场实际情况:如场地条件、施工环境等。
三、施工准备1. 施工技术准备:组织技术人员熟悉图纸、规范,了解工程特点,制定施工方案。
2. 施工现场条件准备:清理施工现场,确保施工环境安全、整洁。
3. 人员准备:组织施工队伍,明确施工人员职责,进行技术交底。
4. 施工材料准备:按照设计要求,提前采购、检验材料,确保材料质量。
5. 主要工机具准备:准备足够的施工工具和设备,确保施工顺利进行。
四、施工方法及工艺1. 采暖系统施工:(1)管道安装:按照设计要求,进行管道安装,确保管道安装位置准确、牢固。
(2)阀门安装:安装阀门,确保阀门启闭灵活、严密。
(3)散热器安装:按照设计要求,安装散热器,确保散热器安装位置合理、牢固。
2. 通风系统施工:(1)风管安装:按照设计要求,进行风管安装,确保风管安装位置准确、牢固。
(2)通风设备安装:安装通风设备,确保设备启闭灵活、运行稳定。
(3)风道连接:进行风道连接,确保连接严密、无泄漏。
3. 空调系统施工:(1)空调设备安装:按照设计要求,安装空调设备,确保设备安装位置合理、牢固。
(2)管道安装:安装空调管道,确保管道安装位置准确、牢固。
(3)阀门安装:安装阀门,确保阀门启闭灵活、严密。
五、质量控制1. 材料质量:严格按照设计要求,对材料进行检验,确保材料质量合格。
2. 施工质量:严格按照规范、标准进行施工,确保施工质量符合要求。
3. 系统调试:对系统进行调试,确保系统运行稳定、安全。
六、安全措施1. 施工现场安全:制定施工现场安全管理制度,确保施工现场安全。
暖通专业施工组织设计方案
![暖通专业施工组织设计方案](https://img.taocdn.com/s3/m/f4af0b3e8f9951e79b89680203d8ce2f01666575.png)
暖通专业施工组织设计方案一、项目概况该项目是一座新建的多层办公楼,总建筑面积为xxxx平方米,共有xx层。
本项目的暖通工程包括供暖、通风、空调和给排水系统等。
二、施工组织概述1.项目组织机构(1)项目经理:负责整个施工过程的组织和管理工作,包括进度控制、资源协调等。
(3)工长:负责施工现场的日常管理,包括人员安排、材料采购等。
(5)质检员:对施工过程进行质量检查和验收,确保工程质量达到标准要求。
2.施工队伍本项目的暖通工程由一支经验丰富的施工队伍负责,该队伍包括暖通工程师、施工人员、技术工人等。
3.材料采购与管理(1)材料采购:根据施工进度计划,提前预定所需的暖通设备和材料,并确保其品质达到要求。
(2)材料管理:对所采购的材料进行分类、整理和保管,确保材料安全、完好,并避免损耗。
4.施工进度安排(1)编制施工进度计划:根据项目要求和工期要求,编制详细的施工进度计划,明确每个施工阶段的工作内容、工期和资源需求。
(2)施工进度控制:根据施工进度计划,及时跟进工程进度,协调资源,确保施工按时完成。
三、具体施工方案1.供暖系统施工方案(1)材料准备:采购供暖设备、管道及相关配件,并在施工现场进行验收和保管。
(2)管道敷设:根据建筑结构和布局图纸,合理安排和设计供暖管道的走向和敷设方法,确保供暖能力分布均匀。
(3)设备安装:按照设备安装图纸,将供暖设备准确安装到指定位置,并将其与管道连接。
(4)绝缘保护:对供暖管道进行绝缘保护,以减少能量损失。
(5)系统调试:完成供暖系统的管道连接、循环泵、温控设备等的调试工作,确保系统运行正常。
2.通风系统施工方案(1)材料准备:采购通风设备、导管及配件,并进行验收和保管。
(2)导管敷设:根据通风设计图纸,合理安排导管的敷设路径和连接方式。
(3)设备安装:按照设备安装图纸,将通风设备准确安装到指定位置,并与导管连接。
(4)系统调试:完成通风系统的风机、排风口、风量调节阀等设备的调试工作,确保系统运行正常。
暖通工程施工组织设计方案
![暖通工程施工组织设计方案](https://img.taocdn.com/s3/m/2c25c8e6d0f34693daef5ef7ba0d4a7303766c46.png)
暖通工程施工组织设计方案一、项目概述暖通工程是建筑施工中的重要内容之一,主要目的是为建筑提供供暖、通风、空调、给排水等系统的设计、施工和运行维护。
本项目是住宅小区的暖通工程施工,包括供暖系统、通风系统和给排水系统的设计、材料采购、施工安装、调试等内容。
1.组织结构项目经理:负责项目整体施工的协调、管理和监督。
暖通工程师:负责暖通工程设计、施工图纸编制和技术指导。
施工队伍:按照施工计划和工艺要求进行施工作业。
2.施工进度安排2.1.施工前期准备准备施工图纸,确定施工材料和机械设备需求,与供应商协商采购计划,组织人员进行安全培训并制定安全操作手册。
2.2.材料采购和储备根据施工计划,及时采购所需材料,并按照规范要求进行验收和储备。
2.3.技术交底和施工准备组织施工人员进行技术交底,明确施工细节和要点。
制定详细的施工计划和目标,组织调度施工人员和设备,准备施工现场,确保施工所需资源的准备。
2.4.施工过程管理按照施工计划,进行暖通工程的施工作业。
严格执行安全操作规程,保障施工人员安全。
按图施工,确保施工质量,及时处理施工中的技术问题和质量问题。
2.5.施工后期工作完成施工作业后,进行设备的调试和试运行。
进行系统的检查测试和质量检验。
整理施工图纸和技术资料,编制施工报告并进行总结。
三、质量控制措施1.施工材料选购选择合格的暖通材料,符合国家、行业标准的,同时考虑材料的环保性能、节能性能、安全性能等要求。
2.施工工艺控制严格按照设计图纸和施工要求进行施工,确保施工质量。
在施工过程中进行质量检查,强调现场管理和组织,确保施工作业的有序进行。
3.技术人员控制采用具备相关资质和经验的技术人员进行施工,并对技术人员进行培训,提高其技术水平和安全意识。
4.施工过程监督设立专门的监督岗位,对施工现场进行监督,发现问题及时解决,并与监理单位和项目建设单位密切合作,建立沟通机制。
四、安全保障措施1.建立安全管理制度制定安全操作规程,建立安全管理制度。
住宅楼暖通工程施工组织设计方案
![住宅楼暖通工程施工组织设计方案](https://img.taocdn.com/s3/m/6624cd6686c24028915f804d2b160b4e767f81ac.png)
住宅楼暖通工程施工组织设计方案一、工程概况本住宅楼暖通工程位于具体地点,总建筑面积为具体面积平方米,地上具体层数层,地下具体层数层。
该工程暖通系统包括采暖系统、通风系统和空调系统,旨在为居民提供舒适的室内环境。
二、施工准备(一)技术准备1、熟悉施工图纸和相关技术规范,组织施工人员进行技术交底。
2、编制施工方案和施工进度计划,明确施工工艺和质量要求。
(二)材料准备1、根据施工图纸和材料清单,采购优质的暖通材料和设备,如管材、阀门、风机、空调机组等。
2、对进场材料进行检验和验收,确保材料质量符合要求。
(三)施工机具准备1、配备齐全的施工机具,如电焊机、切割机、套丝机、试压泵等。
2、对施工机具进行调试和维护,确保其性能良好。
(四)劳动力准备1、组织专业的施工队伍,包括管道工、焊工、通风工等。
2、对施工人员进行培训和考核,确保其具备相应的技能和资质。
三、施工工艺流程(一)采暖系统施工工艺流程1、安装准备:清理施工现场,测量放线,确定管道支架位置。
2、支架制作与安装:根据设计要求制作支架,并安装牢固。
3、干管安装:按照施工图纸安装采暖干管,保证管道坡度和连接质量。
4、立管安装:从下往上依次安装立管,注意与干管的连接方式。
5、支管安装:根据散热器位置安装支管,确保支管长度和坡度符合要求。
6、散热器安装:将散热器安装在预定位置,并与支管连接牢固。
7、系统试压:对采暖系统进行水压试验,检查系统的密封性。
8、系统冲洗:冲洗系统内的杂物和污垢,保证水质清洁。
9、系统调试:调试系统的温度、压力等参数,确保系统正常运行。
(二)通风系统施工工艺流程1、施工准备:熟悉图纸,确定通风设备和管道的位置。
2、风管制作:根据设计要求制作风管,采用合适的连接方式。
3、风管安装:将制作好的风管安装在预定位置,保证风管的平整度和密封性。
4、通风设备安装:安装风机、风口等通风设备,注意设备的安装方向和位置。
5、系统调试:调试通风系统的风量、风速等参数,确保系统满足设计要求。
套暖通工程施工组织设计方案
![套暖通工程施工组织设计方案](https://img.taocdn.com/s3/m/606d88aff9c75fbfc77da26925c52cc58bd690e2.png)
套暖通工程施工组织设计方案一、项目概况本工程的建设单位为ABC有限公司,属于商业建筑类型。
工程涉及到的建筑面积为5000平方米,分为地上3层和地下1层。
二、施工组织设计原则1. 着重安全第一:对于暖通工程来讲,安全问题是至关重要的,施工时需要注意防火、防爆、防电等安全问题。
2. 质量保证:保证施工质量,根据工程施工规范和施工技术要求的要求采用合格的材料和设备,保证施工质量。
3. 管理规范:施工中要按照施工管理规范严格进行施工,确保施工工艺的合理性和效果的可靠性。
4. 提高效率:通过合理的施工组织,提高施工效率,确保按期完成项目的建设,减少不必要的浪费。
三、施工组织设计方案1. 项目组织结构由于本项目较大,需要各项工程相互配合,因此,项目组织结构应包括总经理、工程部经理、项目经理、监理工程师、质量控制员、技术员、施工队长、安全员等人员,共计15人。
2. 施工工艺及工程流程(1)施工准备:搭建临时施工用房、制定施工计划、分配工作人员、准备施工材料设备。
(2)地下管道安装工程:按照图纸要求安装排水管道和风道,根据工艺细节进行安装操作。
(3)地上管道安装工程:按照图纸要求安装暖通管道和风道。
(4)设备安装工程:按照设备使用要求安装锅炉、风机、制冷机等设备,并进行接线和调试等工作。
(5)系统调试工作:对整个暖通系统进行运行调试,确保各项设备部件的合理配合、操作正常。
(6)施工验收:经过系统调试后,进行暖通工程的质量验收工作。
3. 安全措施在施工过程中,要确保各项工程施工的安全。
因此,必须做好以下安全措施:(1)响应国家安全生产法规和规章制度,落实工程安全生产责任制。
(2)培训安全操作技能,定期进行安全技能培训,并实施安全技能鉴定。
(3)建立现场环境安全管理,加强施工现场环境监测和管理,确保施工人员的生命安全和身体健康。
(4)做好现场通风管理工作,确保室内外空气质量符合相关要求。
4. 工程质量保证(1)严格按照各项施工规范要求及交付标准要求执行工程质量控制工作。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
专项施工技术方案管线综合布置由于设计院进行专业设计时,管线布置方面往往只考虑各系统接口,对现场实际由于缺乏相关资料而造成布置方面可能产生的交叉及冲突,而施工单位由于具有现场第一手资料,对现场情况比较熟悉,结合自身解决施工技术方面经验,绘制的管线综合布置图较合理、实际,特别本工程的技术设备层中,工艺管线布置复杂,施工要求高,更加需要进行管线综合布置。
对此,我司承诺将充分利用自身多年在工艺设备安装方面的施工技术经验,抱着永远为业主排忧解难的服务宗旨,投入足够技术精湛并有丰富现场施工经验的技术人员,全力为业主作好管线综合布置的工作。
1 绘制管线综合布置图并认可按建筑特点,如梁位、柱位等控制点,结合装修要求,把工艺管线(纯水、压缩空气、蒸汽管道等)、通风空调、消防、给排水专业施工图的管线布置要求合理合成机电系统管线综合布置图。
因为管线综合布置图涉及到管道偏移及楼层结构,并对后期施工布置及施工流程影响较大,故绘制后的管线综合布置图需要经过业主、监理、设计院各方的认可或批准,方可执行。
2 管线综合布置图考虑因素综合管线布置由于涉及各专业(土建、装修及机电专业)的施工,并且与GMP要求、工艺、安全、经济、维护等各方面相关,要求:2.1 必须符合GMP要求及设计要求并不影响系统的使用功能进行管线综合布置图编制应不影响原系统的设计要求,管道的走向应基本与施工图相同,布置时尽量减少弯头等影响系统运行阻力的因素。
进行管线综合布置只是使管线布置更加合理而不是修改原设计。
进行管线综合布置不可避免的出现一些管线作微小移位(施工现场需要并在容许范围内的),但必须忠于原设计意图。
对此,编制出的管线综合布置图需要业主、监理、设计院的认可及确认后方可执行。
2.2 必须符合GMP标准的要求本药厂最终将需要通过GMP的认证,必须达到GMP的要求。
在进行管线综合布置时,应按GMP要求进行,如减少洁净室内的明装管道以及支架、边角位,使管线接向工艺设备部分更加美观实用,减少洁净室中存在的可能边角位,并为洁净室的装修创造有利条件。
2.3 必须符合国家有关施工验收及规范的要求国家有关施工验收及规范对一些管线的布置已有明确的技术要求,编制时应严格参照有关要求进行,以使机电系统的安装符合规范要求,这是确保工程验收及工程评优的关键。
比如:规范明确规定管道的布置排列、管道离墙、柱等支撑物、障碍物的距离,管线综合布置时均应给予充分的考虑。
2.4 必须符合装修结构的要求本工程的建筑结构特点是采用彩钢板天花及挡墙,地面采用环氧自流平地面,进行管线综合布置时,应结合装修的需要进行,如由于彩钢板的特点,应尽量减少在彩钢板中空进行管线的敷设及设备安装。
编制管线综合布置图,装修与管线应互相协调、配合,并考虑在布置时预留足够的装修空间。
2.5 考虑管线之间的安装操作、操作空间技术设备层内管线较多,管线安装及维护时,均需要预留一定的安装操作空间以及各管线安装顺序。
如焊接管道需要考虑焊枪的焊接空间;丝扣连接的管道需要预留安装喉钳操作空间;保温管道需要预留保温层的安装空间;阀门安装位置除按设计及规范安装要求外还需要考虑阀门操作手柄的操作位置,以及日后运行时操作的方便性,以方便维护、维修单位的使用,当然也需要考虑阀门重新拆装的方便性。
2.6 考虑管线的安装顺序影响由于管线安装不是同时进行,有一定的先后次序。
如先安装上层管线再安装下层管线;先安装里层管线再安装外层管线;先安装较大的管线后安装较小的管线。
本工程为洁净空调,部分洁净设备及管线需要在其它管线安装后再进行安装,但洁净系统的设备或材料尺寸较大,如过滤器、静压箱、风管等要求严格,但由于防止污染的问题,安装较迟,故管线的布置也应给予综合考虑,以免部分管线安装后,后装的管线安装困难或需要拆除原已安装的管线后再重新安装。
2.6 考虑管线之间的安全及相互干扰距离要求管线的布置还需要预留一定的安全距离。
如电缆桥架与水质的管道之间的距离应符合相互之间的安全距离,以免由于管道漏水而影响电缆的安全运行;强电桥架、线槽应与弱电(带电信号)分别设置,以免相互干扰;电缆与人行通道尽可能隔离并留有检修空间。
总之,管线的综合布置应真正“综合”考虑,除上述因素外,还应结合现场实际综合各专业的要求进行。
管线综合布置的内容及布置3.1 管线综合布置内容及范围合成的综合管线布置图包括内容:洁净空调的送、排风管道、蒸汽管道、纯水管道、压缩空气管道、电缆桥架、线槽、其它必须时(空调冷冻管、冷却管、给排水管、消防给水管等)的平行布置及垂直布置。
综合布置的重点是在管廊(走廊)及竖井、明装无天花位置或其它安装位置受限的空间。
3.2 管线综合布置的方法管线综合布置除按上述要求布置外,还考虑机电内部布置协调的要求。
各机电系统管线布置总体统筹顺序为:3.2.1 互相谦让布置(1)小管让大管;(2)有压管让无压管;(3)无保温管让保温管;(4)电气、水管道井布置;(5)强电、弱电分槽、井布置;3.2.2 提高观感布置为了方便业主检修及维护,提高管线安装的观感,本工程还按下列要求进行管线综合布置:(1)有排水坡度要求的管道,严格按设计图纸的要求的安装尺寸、标高和流体走向进行布置;(2)洁净空调的风管布置于上方,减少其它管道的影响,蒸汽管道与风管敷设不过太近;(3)考虑电气系统功能变化较频繁(如电缆、电缆的增减等)和系统检修维护的方便及安全性,将电气桥架、线槽设置于水管上位或主干风管下方,以便进行电缆的敷设和线路维护;(4)纯水管、压缩空气管道与电气桥架、线槽平行安装,则安装间距应大于200mm,蒸汽管道应相距500mm以上,在水管与电气桥架、线槽安装位置的交叉处,电气桥架、线槽爬升至水管上方安装。
4 机电系统管线综合布置的其它说明4.1 电气照明系统由于其管线直径较小,对管线综合布置的总体影响不大;4.2 所绘制的管线综合布置图除保留原管线的尺寸、直径、回路编号、运行介质、建筑轴线尺寸等相关的标注,并与设计图纸相符合,使管线综合布置图的排布更加清晰易读;4.3 所绘制的管线布置表示方法包括:4.3.1 视图表示(1)平面布置图;(2)剖面图;(3)大样图;(4)轴侧图(必须时);(5)电脑三维效果图(必须时)。
4.3.2 颜色表示法用颜色表示不同用途的管道。
第二节空调洁净系统施工技术方案通风空调、洁净系统设备数量多,尺寸及重量较大,所涉及的材料种类也多,安装较复杂,工艺安排需按一定要求进行,故在系统开始安装时应先做好严密的组织,才能减少返工,确保工程顺利实施。
1 空调系统概况1.1 空调设计包括两个部分洁净空调、舒适空调。
所有洁净车间的洁净等级为30 万级,温度控制范围在18~26 ℃,相对湿度控制范围在45%~65%;洗衣间、办公室、非洁净走廊为普通舒适空调,采用风机盘管供冷。
1.2 洁净空调设备洁净空调设备带有各种不同功能段的组合式空调机,末端风口为亚高效送风口;舒适空调设备为风机盘管,末端风口为普通风口。
1.3 排风系统洁净车间的机械排风由若干排风机组成,其余为正压排风;非洁净区中的卫生间排风由各卫生间内天花排气扇排入排风支管,由轴流风机集中排出室外。
2 施工基本程序和施工准备2.1 空调系统安装工程基本程序净化空调施工的基本程序和一般空调系统是一致的,不同点在于净化空调系统的特殊性,各工序的技术措施、管理制度要严、细。
净化空调系统施工的基本程序由九个主工序构成:即施工准备、风道及部件的制作、风道及部件的安装、设备安装、防腐保温工程、单机试运转、系统联合试运转、系统试验与调整、竣工验收。
这些工序可分为两大阶段。
前五个工序构成施工阶段;后四个工序构成调试及验收阶段。
2.2 施工准备它是接到施工图后进入工程实体施工前必不可少的工序,这一工序非常重要,它关系到能不能科学地、文明地、高质量地、高效益地完成任务。
这一阶段涉及到的技术理论、组织管理水平、施工经验,科技产品信息等大量技术问题。
这一段工作不深入细致就为后续工作带来了很多的隐患和困难。
这一工序的主要工作是:2.2.1 读图接到施工图后,各级技术部门应组织得力技术人员,阅读施工图。
了解设计说明:通过说明了解本工程规模、服务对象、设计特点、技术、材料、施工工序等的一般要求及特殊要求,尤其应注意特殊要求部分。
对照其它工种的施工图了解本工种与其它工种的内在关系,施工中互相关联的地方,以及相互之间有矛盾的、遗漏的地方。
从系统图中了解本工种管线和部件、设备在标高上的要求、走向的情况,从中发现空间中各工种的关系和有矛盾的地方。
剖面图:通过剖面图进一步了解设计的意图及发现矛盾。
2.2.2 图纸会审及综合布置图纸会审形成文件,为设计变更和提供施工依据作准备,这一过程分两步。
第一步,在建设单位组织设计交底前,施工单位技术部门应组织各工种,将读图中发现的问题进行交流、协调、共识,为第二步设计交底提供更完善的文字材料。
第二步是由建设单位组织设计、施工、建设,质检各方进行设计交底。
由设计单位介绍设计意图、技术要求、施工难点,解答各方提出的问题,商定解决办法,形成纪要、洽商、设计变更等文件,为施工提供依据。
2.2.3 材料准备材料设备的供应对工程的总工期有重要的影响,而洁净工程所需的材料和设备专业性强,在供货准备时应注意以下几点:厂家的有效资质、材料设备的性能检测报告等应齐全,有消防要求的产品应有当地消防部门的准用证明。
产品的各项技术指标应同时符合设计要求和施工要求。
产品供货期应能满足施工工期要求。
施工工艺和方法3.1 设备材料运输方法3.1.1 大型设备吊装运输:本工程采用2 台1125kW 螺杆式水冷冷水机,单台重量6.2 吨,属大型设备,其吊装运输需编制吊装运输方案,吊装运输方案的编写将由专业起重运输工程师编写,并报总工程师、建设单位批准实施,实施人员由具有起重操作证的人员负责,施工过程将严格按照起重安全施工规程实施,确保吊装人员、设备的安全。
具体吊装运输方案将根据现场考察另行编制。
具体设备及材料运输技术见材料运输方案部分。
3.2 通风空调、洁净系统设备安装工艺设备在安装前,应进行开箱检查。
根据供货合同清点数量,根据施工图纸,核对设备的名称、型号、机型、电机、传动连接方式等,根据设备装箱单核对设备主要部位的主要尺寸,检查设备外露部分各加工面的防锈情况及设备外表是否有明显变形或锈蚀、碰伤等。
检查核对数据应做好记录,填写《设备开箱记录表》,并由相关各方共同签字,检查资料作为竣工资料用,应做好保存。
设备开箱检查完毕后,满足符合要求的设备做好保管或直接搬运至现场安装。
3.2.1 空调主机房设备安装工艺冷水机组、冷冻、冷却水泵安装工艺:(1)冷水机组、冷冻、冷却水泵安装前准备工作:由设计图纸尺寸放出纵向和横向安装基准线;由基础的几何尺寸定出基础中心线;比较安装基准线与基础中心线的偏差,确定最后的安装基准线。
