设备安装垫铁面积计算公式分析修正

设备安装垫铁面积计算公式分析修正

设备安装垫铁面积计算公式分析修正作者:邹伟来源:《科学与财富》2018年第36期摘要:垫铁是机械设备安装的重要辅助材料,关于垫铁面积的计算,国家相关规范中给出了计算公式,但是很多人在使用时遇到了困难,无法根据现行规范公式得出正确的数值。

本文根据量纲分析及引用追溯,找出了公式的错误及原因,并对原公式进行了修正。

关键词:垫铁;机械设备;面积;公式;量纲分析;错误;原因;修正本文通过运用量纲分析及查阅文献等方法,找出了公式的错误及原因,并提出了新的公式。

1.公式出现的错误及原因分析1.1《2009规范》公式出现的错误在《2009规范》的P10~P11中,给出了垫铁面积的计算公式:每一组垫铁的面积,应符合下式的要求:式中:A——每组垫铁的面积(mm2)Q1——设备等加在垫铁组上的载荷(N)Q2——地脚螺栓拧紧时在垫铁组上产生的载荷(N)R——基础或地坪混凝土的抗压强度(MPa),可取混凝土的设计强度n——垫铁组的组数C——安全系数,宜取1.5~3[2]以某钢厂120吨转炉为例进行计算,其基础为C30混凝土,在此R取30MPa;其中转炉非传动侧承载的设备等加载在垫铁上的载荷Q1为3912759N;非传动侧地脚螺栓为16枚M64*1.52m预埋螺栓,每枚地脚螺栓可提供的紧固力为18760N~26800N,在此去偏大值26000N,安全系数C取3,垫铁组按每个螺栓至少2组考虑,布置32组,根据上述公式及说明计算可知:由上述计算我们可以看出由《2009规范》公式得出每一组垫铁所需要的面积超过了1m2,由常识可知这个数值远远大于了正常值,是错误的。

1.2《2009规范》公式的量纲分析量纲分析是自然科学中一种重要的研究方法,它根据一切量所必须具有的形式来分析判断事物间数量关系所遵循的一般规律。

通过量纲分析可以检查反映物理现象规律的方程在计量方面是否正确。

由《2009规范》P10~P11公式及说明可以得出如下量纲分析公式:因为原公式中C和n根据说明均为无量纲的系数,故在进行量纲分析时不予考虑,但公式中的常数“100”没有说明,在进行量纲分析时暂时予以保留。

垫铁计算面积

垫铁计算面积

垫铁面积的计算公式
设备现场安装涉及到垫铁的加工和制作,其计算面积公式是:
A=100C(G1+G2)/nR
式中A----一组垫铁的计算面积,单位:mm2
C----常数一般取2.3
G1----设备及其附件和物料的总重量,单位:Kgf
G2----全部地脚螺栓紧固后作用在垫铁上的总压力,单位:Kgf
n-----垫铁的数量
R-----基础或地坪混凝土的抗压强度(可以用混凝土的设计标号),单位:Kgf
其中作用在垫铁上的总压力计算公式为:
G2=πd02[σ]n0/4
式中d0----地脚螺栓的有效直径,单位:CM
[σ]----地脚螺栓材料的许用应力,单位Kgf/CM2
n0------地脚螺栓数量
Exp:
设备重量为142吨,物料重量可以忽略不计;地脚螺栓数量为10-M42,其材料是Q235材料的许用应力为[σ]=1300Kgf/CM2
地脚螺栓的拧紧力为:
G2=πd02[σ]n0/4
6600
50
60
5
3。

87、设备安装时,如何确定垫铁的面积

87、设备安装时,如何确定垫铁的面积

设备安装时,如何确定垫铁的面积设备安装时,每台设备在底座就位前,都应根据底座的形状尺寸,地脚螺栓直径及设备的重量等来确定垫铁的尺寸、组数和堆放位置,以保证安装质量。

根据〈水泥机械设备安装工程施工及验收规范〉(JCJ03—90),垫铁的面积计算公式:RQ Q C A )(10021+= (1) 式中:A —垫铁面积,mm 2;C —安全系数,一般取1.5~3;Q 1—设备的重量加在该垫铁组上的负荷,N ;Q 2—地脚螺栓拧紧后(可采用地脚螺栓的许可抗拉强度),分布在该垫铁组上的压力,N ;R —基础或地坪混凝土的抗压强度(可采用混凝土设计标号),N/cm 2。

为便于比较将(1)式变换成: CA R Q Q 10021∙=+ (2) 由(2)式可知,根据实际垫铁面积A 计算出的总承载力(Q 1+Q 2)要大于设备已给定的总负荷。

以Φ2.4m×7m 生料磨为例说明。

取一侧轴承支墩,根据设备总图查得Q 1=1225kN ;查《钢结构设计手册》得地脚螺栓的许可抗拉强度13.23kN/cm 2,M42的螺栓共4个,KN D Q 733423.13422=⨯⨯⨯=π。

故总承载力Q 1+Q 2=1958kN 。

实际垫铁8组,150×80总面积为96000mm 2,垫槽钢6组100×140,总面积为84000mm 2(注:垫槽钢不合规范),总垫铁面积180000mm 2。

安全系数取3,基础混凝土设计标号1.96kN/cm 2,则垫铁实际总承载能力: KN KN Q Q 19581176310096.118000021<=⨯⨯=+ 承载能力不足,因此需调整垫铁面积为300000mm 2,方可承载1958kN 力满足规范要求。

因此,根据垫铁实需面积调整了垫铁块大小及垫铁组数,取消了槽钢垫铁。

用8组150×80;4组240×220共计垫铁面积307200mm 2。

垫铁总承载力小于设备的总荷载就保证不了设备的安装质量。

设备安装的简易计算

设备安装的简易计算

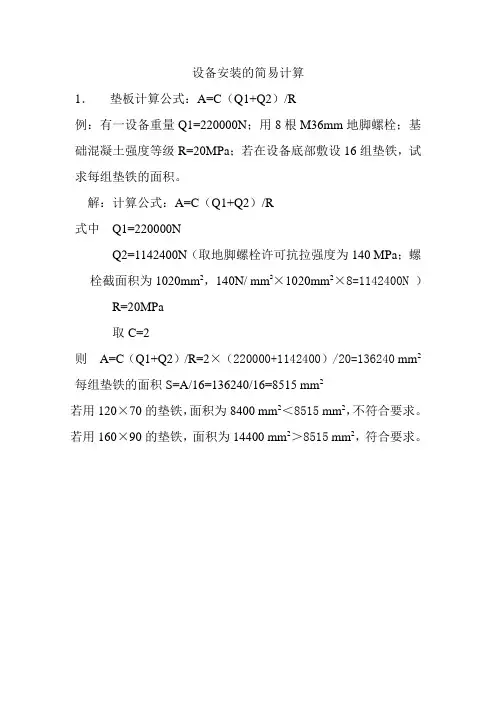

设备安装的简易计算1.垫板计算公式:A=C(Q1+Q2)/R例:有一设备重量Q1=220000N;用8根M36mm地脚螺栓;基础混凝土强度等级R=20MPa;若在设备底部敷设16组垫铁,试求每组垫铁的面积。

解:计算公式:A=C(Q1+Q2)/R式中Q1=220000NQ2=1142400N(取地脚螺栓许可抗拉强度为140 MPa;螺栓截面积为1020mm2,140N/ mm2×1020mm2×8=1142400N )R=20MPa取C=2则A=C(Q1+Q2)/R=2×(220000+1142400)/20=136240 mm2 每组垫铁的面积S=A/16=136240/16=8515 mm2若用120×70的垫铁,面积为8400 mm2<8515 mm2,不符合要求。

若用160×90的垫铁,面积为14400 mm2>8515 mm2,符合要求。

2.过盈装配中热装温度的计算公式:e =t + ( y + A ) / ad 例:一联轴器和轴的配合直径为400mm,实测过盈量为0.3mm,材质碳钢,环境温度25℃,试求若用加热法装配需加热温度。

解:计算公式:e =t + ( y + A ) / ad式中t=25℃Y=0.3mmd=400mm查得A=0.111mma=11×10-6则e=25+(0.3+0.111)/11×10-6×400=118℃联轴器定心的计算现以两半联轴节既不平行又不同心的情况为例,说明联轴节找正时的计算与调整方法。

在水平方向找正的计算、调整与垂直方向相同。

如图3-7所示,I为从动机轴(基准轴),Il为主动机轴。

根据找正测量的结果,a1>a3,Sl>S3。

1.先使两半联轴节平行由图3_7(a)可知,欲使两半联轴节平行,应在主动机轴的支点2下增加x(mm)厚的垫片,x值可利用图中画有剖面线的两个相似三角形的比例关系算出:X=L*b/D式中D——联轴节的直径,mm;L——主动机轴两支点的距离,mm;b——在O。

垫铁计算公式

垫铁计算公式

垫铁计算公式垫铁组布置应符合下列规定:1、在地脚螺栓两侧各放置一组,应使垫铁靠近地脚螺栓,当地脚螺栓间距小于300mm 时,可在各地脚螺栓的同一侧放置一组垫铁;2、相邻两垫铁组间距,可根据设备本体重量、底座的结构形式以及载荷分布等具体情况而定,宜为500mm ~1000mm ;3、对于带锚板的地脚螺栓两侧的垫铁组,应放置在预留孔的两侧。

4、垫铁表面平整,无氧化皮、飞边等。

斜垫铁的斜面粗糙度不得大于Ra25μm ,斜度宜为1:20~1:10,对于中心较高或震动较大的设备采用1:20的斜度为宜.每一组垫铁的最小面积,可按公式(1)近似计算.()nRQ Q C 21A +⨯≥ []'4Q 202n d σπ= A :每一组垫铁的最小面积,mm 2;C :安全系数,宜取1。

5~3,一般取2.3;Q 1:设备的质量加在该垫铁组上的载荷,N;Q 2:地脚螺栓拧紧后,分布在该垫铁组上的压力,可取地脚螺栓拧紧后所产生的轴向力,可按附录A 选用,N ;n :垫铁组数;R:基础混凝土单位面积抗压强度,可采用混凝土设计强度,MPa ;d 0:地脚螺栓直径,mm ;σ:地脚螺栓抗拉强度N/mm 2;n ':地脚螺栓的数量.(1公斤力=9。

8N,1MPa=10公斤力/cm 2,1Pa=1N/m 2)5、A 值计算出后,可在表2选用比计算A 值大的垫铁;当垫铁承载能力有余,而 长度不够时,可选较大规格的垫铁。

垫铁加工形状见图1.6、斜垫铁应配对使用,与平垫铁组成垫铁组时,垫铁的层数宜为三层(即一平二斜),最多不应超过四层,薄垫铁厚度不应小于2mm,并放在斜垫铁与厚平垫铁之间。

斜垫铁可与同号或者大一号的平垫铁搭配使用。

垫铁组的高度宜为30mm~70mm。

7、垫铁直接放置在基础上,应整齐平稳、接触良好,接触面积应不小于50%.平垫铁顶面水平度的允许偏差为2mm/m,各垫铁组顶面的标高应与设备地面实际安装标高相符.8、若采用压浆法或座浆法放置垫铁,放置方法应符合附录B的规定。

垫铁计算公式

垫铁计算公式

垫铁计算公式之老阳三干创作垫铁组安插应符合下列规定:1、在地脚螺栓两侧各放置一组, 应使垫铁靠近地脚螺栓, 本地脚螺栓间距小于300mm时, 可在各地脚螺栓的同一侧放置一组垫铁;2、相邻两垫铁组间距, 可根据设备本体重量、底座的结构形式以及载荷分布等具体情况而定, 宜为500mm~1000mm;3、对带锚板的地脚螺栓两侧的垫铁组, 应放置在预留孔的两侧.4、垫铁概况平整, 无氧化皮、飞边等.斜垫铁的斜面粗拙度不得年夜于Ra25μm, 斜度宜为1:20~1:10, 对中心较高或震动较年夜的设备采纳1:20的斜度为宜.每一组垫铁的最小面积, 可按公式(1)近似计算.A:每一组垫铁的最小面积, mm2;C:平安系数, 宜取1.5~3;Q1:设备的质量加在该垫铁组上的载荷, N;Q2:地脚螺栓拧紧后, 分布在该垫铁组上的压力, 可取地脚螺栓拧紧后所发生的轴向力, 可按附录A选用, N;n:垫铁组数;R:基础混凝土单元面积抗压强度, 可采纳混凝土设计强度, MPa;d0:地脚螺栓直径, mm;σ:地脚螺栓抗拉强度N/mm2;n':地脚螺栓的数量.(1公斤力=9.8N, 1MPa=10公斤力/cm2, 1Pa=1N/m2)5、A值计算出后, 可在表2选用比计算A值年夜的垫铁;当垫铁承载能力有余, 而长度不够时, 可选较年夜规格的垫铁.垫铁加工形状见图1.6、斜垫铁应配对使用, 与平垫铁组成垫铁组时, 垫铁的层数宜为三层(即一平二斜), 最多不应超越四层, 薄垫铁厚度不应小于2mm, 并放在斜垫铁与厚平垫铁之间.斜垫铁可与同号或者年夜一号的平垫铁搭配使用.垫铁组的高度宜为30mm~70mm.7、垫铁直接放置在基础上, 应整齐平稳、接触良好, 接触面积应不小于50%.平垫铁顶面水平度的允许偏差为2mm/m, 各垫铁组顶面的标高应与设备空中实际装置标高相符.8、若采纳压浆法或座浆法放置垫铁, 放置方法应符合附录B的规定.9、设备找平后, 垫铁组安插应符合下列要求:a) 每一垫铁组应放置整齐平稳, 接触良好, 并应露出底座10mm~30mm;b) 地脚螺栓两侧的垫铁组, 每块垫铁伸入及其底座底面的长度, 均应超越地脚螺栓;c) 设备底座的底面与垫铁接触宽度不够时, 垫铁组放置的位置应保证底座坐落在垫铁组承压面的中部;d) 配对斜垫铁的搭接长度应小于全长的3/4, 其相互间的偏斜角α应不年夜于3°.10、设备用垫铁找平、找正后, 对垫铁组应做如下检查:a) 用0.25kg或0.5kg的手锤敲击检查垫铁组的松紧水平, 应无松动现象;b) 用0.005mm的塞尺检查, 垫板之间及垫铁与底座底面之间的间隙, 在垫铁同一断面处从两侧塞入的长度总和, 不应超越垫板长(宽)度的1/3.11、垫铁组检查合格后应在垫铁组的两侧进行层间定位焊焊牢,垫铁与设备底座之间不得焊接.12、装置在金属结构上的设备调平后, 其垫铁均应与金属结构用定位焊焊牢.创作时间:二零二一年六月三十日。

钢结构垫铁计算公式

钢结构垫铁计算公式

钢结构垫铁计算公式
1. 载荷,首先需要确定连接处的载荷,包括静载荷和动载荷。

静载荷是指结构自身的重量和静止状态下的外部荷载,而动载荷则是指结构在运行时受到的振动或冲击荷载。

2. 材料,垫铁的材料和强度也是计算的重要因素。

通常使用的材料包括碳钢、不锈钢等,而强度则取决于材料的抗压强度和抗剪强度。

3. 接触面积,垫铁与支座或连接件的接触面积会影响其承载能力,因此需要计算接触面积以确定垫铁的尺寸。

综合考虑以上因素,一般可以采用以下简化的计算公式来确定垫铁的尺寸:
垫铁面积 = 载荷 / 材料的抗压强度。

垫铁厚度 = 垫铁面积 / 接触面积。

垫铁数量 = 连接处总载荷 / 单个垫铁的承载能力。

需要注意的是,以上公式仅为一种简化的计算方法,实际的垫铁计算可能还需要考虑更多因素,如垫铁的形状、安装方式、破坏模式等。

因此,在实际工程中,需要结合具体情况和相关规范进行详细计算和设计。

设备垫铁计算

设备垫铁计算

(压力隔膜式空气泡沫比例混合装置V10801) 5T计算公式:A ≥C*(W 1+W 2)/P A :一组垫铁面积(mm 2) C :安全系数(1.5~3) 取2W 1:设备及附件重量作用在垫铁组上的负荷(N ); 50000N W 2:地脚螺栓预紧力 泵设备底座的螺栓为M24,螺栓预紧力为146.4KN P :基础或地坪混凝土的抗压强度(MPa ) 设计强度40 MPa A ≥C*(W 1+W 2)/P ≥[2*(50000+146400)]/40=9820mm现场使用垫铁δ=14 80x160=12800 mm 2 ,一平两斜,斜垫铁选用斜四,共12组垫铁。

常用垫铁规格垫铁简图见下图chLLhabb(消防稳压泵P10801A-B)2.8T计算公式:A ≥C*(W 1+W 2)/P A :一组垫铁面积(mm 2) C :安全系数(1.5~3) 取2W 1:设备及附件重量作用在垫铁组上的负荷(N ); 28000N W 2:地脚螺栓预紧力 泵设备底座的螺栓为M16,螺栓预紧力为100KN P :基础或地坪混凝土的抗压强度(MPa ) 设计强度40 MPa A ≥C*(W 1+W 2)/P ≥[2*(28000+100000)]/40=6400mm现场使用垫铁δ=14 60x120=7200 mm 2 ,一平两斜, 共12组垫铁,采用斜三。

常用垫铁规格垫铁简图见下图chL Lhabb(电动泡沫消防泵P10802A)3T计算公式:A ≥C*(W 1+W 2)/P A :一组垫铁面积(mm 2) C :安全系数(1.5~3) 取2W 1:设备及附件重量作用在垫铁组上的负荷(N ); 30000N W 2:地脚螺栓预紧力 泵设备底座的螺栓为M16,螺栓预紧力为100KN P :基础或地坪混凝土的抗压强度(MPa ) 设计强度40 MPa A ≥C*(W 1+W 2)/P ≥[2*(30000+100000)]/40=6500mm现场使用垫铁δ=14 60x120=8400 mm 2 ,一平两斜,共12组垫铁,斜垫铁采用斜二。

设备垫铁面积计算示例

设备垫铁面积计算示例

锅炉规范附录公式及详细说明:当垫铁组放在混凝土基础或地坪上时,其面积可按下述近似公式计算:A=C式中 A——垫铁面积,mm2;C——安全系数,可采用1.5~3;(我们一般取2.3)Q1——设备等的重量加在该垫铁组上的负荷,N;(1Kgf=9.81N)Q2——地脚螺栓拧紧(可采用地脚螺栓的许可抗拉强度)后,所分布在该垫铁组上的压力,N;(即拧紧力,可通过地脚螺栓材料的许用应力进行计算,Q2的计算公式见下文)R——基础或地坪混凝土的抗压强度(可采用混凝土设计标号),Pa。

(如混凝土设计标号为C20,那么其抗压强度就是20MPa,即是20×106Pa)举个例子:某设备重500吨,共10根主柱承受,每根柱底4根M36地脚螺栓。

那么每根柱就是50吨(实际每根柱承力一般都不一样,设计院图纸上都给出了每根柱的承力,具体计算时必须逐根查阅)。

设地脚螺栓材质为A3钢,就A3而言,取其许用应力[σ]为1300 Kgf/cm2,(各种材料的许用应力可以查表得)。

Q1=50×103 Kg×9.81N/Kg=490500NQ2=其中d为螺栓直径cm,[σ]为地脚螺栓材料的许用应力,n为一根柱底地脚螺栓数。

所以,Q2==3.14×(3.6cm)2×1300 Kgf/cm2×4÷4×9.81=518976N那么,某一根柱柱底垫铁面积为:A=C=2.3×106×(490500+518976)÷(20×106 )mm2=116090 mm2注意:上面的方法你参考一下吧,计算时要注意单位的换算。

每根柱子都要计算,集团公司对计算公司要检查。

如果实际计算出面积太大了,有时会出现把底板下摆满都不够的不合理现象,那就降低一下安全系数吧。

关于地脚螺栓处垫铁的计算问题

关于地脚螺栓处垫铁的计算问题

关于地脚螺栓处垫铁的计算问题
一、各标准对垫铁面积的计算公式
1.GB50231-2009《机械设备安装工程施工及验收通用规范》
2.SH/T3538《石油化工机器设备安装工程及验收通用规则》
3.SH/T3542《石油化工静设备安装工程施工技术规程》
4.HG20203-2000《化工机器安装工程施工及验收通用规范》
5.HGJ208-83《高压化工设备施工及验收规范》
6.HGJ209-83《中低压化工设备施工及验收规范》
二、计算公式运用的说明
关于垫铁面积的计算,实际上就是压强、压力(或称作用力)、受力面积三者之间关系的计算。

从以上6项施工标准中提供的计算公式看,也是应用了这一原理,但在单位量纲转换中把数据潻加错误了;这也是从国家实行国际计量单位以后出现的问题,说明在国家标准中也存在工作不细现象;从6个公式中看,化工行业的三个公式是对的,特别是HGJ208与HGJ209是一样的,而HG20203的公式表达是更明确。

石化中的二个公式是一样的错误,未搞清单位转换关系,是画蛇添足地加了104的数据;国标公式更未理清单位,学化工行业的公式而搞错了单位关系。

总之,在工程实践中,要把自身从初中、高中、大学里学习的知识要充分运用起来,要知其所以然地解决问题。

基础知识:1MPa=1N/mm2=10kgf/cm2(工程上重力加速度取10m/s2)。

垫铁面积计算公式

垫铁面积计算公式

%&-&#.%
% 化工设备标准手册,第三卷,金属化工设备,第一册,型式、参数及 技术条件 , 化学工业部设备设计中心站,全国压力容器标准化技 术委员会 , %#2.,-*2 3 -/2(内部发行)
从公式(&)、(#)中可以发现,作用在垫铁上的总 压力的取值与地脚螺栓的许用应力有关。在设备安 装时,地脚螺栓起到两方面的作用:一方面正确地固 定塔设备的位置;另一方面防止塔设备在倾复力矩 (风弯矩或地震弯矩)的作用下倾倒,前者由于自身 足够稳定,无须进行计算,而通常所指的计算则是从 后者出发的,在计算地脚螺栓面积时,计算方法有维 赫曼法、泰勒法和极限载荷法。在这三种计算方法 中,维赫曼法计算结果最保守,泰勒法次之,极限载
解:设地脚螺栓材质为 ,! 钢,对 ,! 而言,取其 许用应力为 :!; - &!$$345 8 91#,那么地脚螺栓的拧紧 力为:
(#
-
!&$’ %
:! ;6
<
-
&#"#*A&345
将 (# 代入公式(&),设基础的混凝土标号为 #$$,即7 - #$$ 时,一组垫铁所需的垫铁总面积为:
! 公式(!)计算的垫铁面积偏大
( %#&""*/00& 1 &*!-%&/00& 公式(!)比公式(%)所计算出来垫铁总面积小, 而且比裙座基础环的净面积也小,这与现场实际施 工相符合。
! 应用举例
就拿前面的例题来说,由公式(!)得:
参考文献

()
%** + & !!%!& "#
(
&,! +

垫铁选用和受力计算

垫铁选用和受力计算

C3A排柱底垫铁的选用和计算依据:《机械设备安装工程施工及验收》(GB50231-2009)一、垫铁配置要求:1、每个地脚螺栓旁边至少有一组垫铁组;2、基础要进行打磨,垫铁也需要研磨,垫铁和基础面接触率为70%以上为合格;3、根据基础表面标高和设备安装工艺标高的差值,选用垫铁厚度。

一般来说,垫铁组块数不得超过5块;4、在设备放置粗平时,不一定全把垫铁放置完毕。

为了节省时间和调整方便,可以现在四个角靠近地脚螺栓的位置放置四组垫铁,等初平后再放其他的垫铁;5、承受荷载的垫铁组,应使用成对斜垫铁;6、垫铁的厚度不宜小于2mm;7、除铸铁垫铁外,各垫铁相互间应用定位焊焊牢。

8、垫铁组在能放稳和不影响灌浆的条件下,应放在靠近地脚螺栓和底座主要受力部位下方。

二、垫铁的面积计算(m㎡)A≥C(G1+G2)/nR G2=πd^2(σ)n' /4A:——每组垫铁面积(m㎡)C:——安全系数,1.5—3之间G1:——设备及附件总重量(N)G2——地脚螺栓紧固后,作用在垫铁上的压力(N),可取垫脚螺栓拧紧后的轴向拉力。

根据下表取。

R——混凝土抗压强度,C35取43.2MPad——地脚螺栓的直径(㎜);σ——地脚螺栓材料许用应力,Q235B为115MPa;n'——地脚螺栓数量;A=2.3×(700000+300000)/(8×43.2)=6655.09(m㎡)G2=300000(N)此柱选用的垫铁规格为120×80=9600(m㎡)≥6655(m㎡)符合要求。

注,G1取C3A排1轴为例,其总重估取70t,地脚螺栓直径为64mm,安全系数取2.3;其他柱子以此为例计算。

基本上都符合要求。

垫铁面积计算公式

垫铁面积计算公式

. . 当垫铁组放在混凝土基础或地坪上时,其面积可按下述近似公式计算:式中 A ——垫铁面积,mm2;C ——安全系数,可采用 1.5~3;(我们一般取 2.3)Q1——设备等的重量加在该垫铁组上的负荷,N ; (1Kgf=9.81N )Q2——地脚螺栓拧紧(可采用地脚螺栓的许可抗拉强度)后, 所分布在该垫 铁组上的压力,N ; (即拧紧力,可通过地脚螺栓材料的许用应力进行计算,Q2 的计算公式见下文)R ——基础或地坪混凝土的抗压强度(可采用混凝土设计标号),Pa 。

(如混 凝土设计标号为 C20,那么其抗压强度就是 20MPa ,即是 20×106Pa )举个例子:某设备重 500 吨,共 10 根主柱承受,每根柱底 4 根 M36 地脚螺栓。

那么每根柱就是 50 吨(实际每根柱承力一般都不一样,设计院图纸上都给出了 每根柱的承力,具体计算时必须逐根查阅) 。

设地脚螺栓材质为 A3 钢,就 A3 而 言,取其许用应力[σ]为 1300 Kgf/cm2, (各种材料的许用应力可以查表得) 。

Q1=50×103 Kg×9.81N/Kg=490500N其中 d 为螺栓直径 cm ,[σ]为地脚螺栓材料的许用应力,n 为一根柱底地脚螺栓数。

所以, =3.14×(3.6cm )2×1300 Kgf/cm2×4÷4×9.81 σ 4 =518976N那么,某一根柱柱底垫铁面积为:注意: 上面的方法你参考一下吧, 计算时要注意单位的换算。

每根柱子都要计算, 集团公司对计算公司要检查。

如果实际计算出面积太大了,有时会出现把底板下摆满都不够的不合理现象,那就降低一下安全系数吧。

垫铁计算公式

垫铁计算公式

垫铁计算公式垫铁组布置应符合下列规定:1、在地脚螺栓两侧各放置一组,应使垫铁靠近地脚螺栓,当地脚螺栓间距小于300mm时,可在各地脚螺栓得同一侧放置一组垫铁;2、相邻两垫铁组间距,可根据设备本体重量、底座得结构形式以及载荷分布等具体情况而定,宜为500mm~1000mm;3、对于带锚板得地脚螺栓两侧得垫铁组,应放置在预留孔得两侧。

4、垫铁表面平整,无氧化皮、飞边等。

斜垫铁得斜面粗糙度不得大于Ra25μm,斜度宜为1:20~1:10,对于中心较高或震动较大得设备采用1:20得斜度为宜。

每一组垫铁得最小面积,可按公式(1)近似计算。

A:每一组垫铁得最小面积,mm2;C:安全系数,宜取1、5~3,一般取2、3;Q1:设备得质量加在该垫铁组上得载荷,N;Q2:地脚螺栓拧紧后,分布在该垫铁组上得压力,可取地脚螺栓拧紧后所产生得轴向力,可按附录A选用,N;n:垫铁组数;R:基础混凝土单位面积抗压强度,可采用混凝土设计强度,MPa;d0:地脚螺栓直径,mm;σ:地脚螺栓抗拉强度N/mm2;n':地脚螺栓得数量。

(1公斤力=9、8N,1MPa=10公斤力/cm2,1Pa=1N/m2)5、A值计算出后,可在表2选用比计算A值大得垫铁;当垫铁承载能力有余,而长度不够时,可选较大规格得垫铁。

垫铁加工形状见图1。

6、斜垫铁应配对使用,与平垫铁组成垫铁组时,垫铁得层数宜为三层(即一平二斜),最多不应超过四层,薄垫铁厚度不应小于2mm,并放在斜垫铁与厚平垫铁之间。

斜垫铁可与同号或者大一号得平垫铁搭配使用。

垫铁组得高度宜为30mm~70mm。

7、垫铁直接放置在基础上,应整齐平稳、接触良好,接触面积应不小于50%。

平垫铁顶面水平度得允许偏差为2mm/m,各垫铁组顶面得标高应与设备地面实际安装标高相符。

8、若采用压浆法或座浆法放置垫铁,放置方法应符合附录B得规定。

9、设备找平后,垫铁组布置应符合下列要求:a) 每一垫铁组应放置整齐平稳,接触良好,并应露出底座10mm~30mm;b) 地脚螺栓两侧得垫铁组,每块垫铁伸入及其底座底面得长度,均应超过地脚螺栓;c) 设备底座得底面与垫铁接触宽度不够时,垫铁组放置得位置应保证底座坐落在垫铁组承压面得中部;d)配对斜垫铁得搭接长度应小于全长得3/4,其相互间得偏斜角α应不大于3°。

垫铁计算公式

垫铁计算公式

垫铁计算公式————————————————————————————————作者: ————————————————————————————————日期:ﻩ垫铁计算公式垫铁组布置应符合下列规定:1、在地脚螺栓两侧各放置一组,应使垫铁靠近地脚螺栓,当地脚螺栓间距小于300mm时,可在各地脚螺栓的同一侧放置一组垫铁;2、相邻两垫铁组间距,可根据设备本体重量、底座的结构形式以及载荷分布等具体情况而定,宜为500mm ~1000mm;3、对于带锚板的地脚螺栓两侧的垫铁组,应放置在预留孔的两侧。

4、垫铁表面平整,无氧化皮、飞边等。

斜垫铁的斜面粗糙度不得大于Ra 25μm,斜度宜为1:20~1:10,对于中心较高或震动较大的设备采用1:20的斜度为宜。

每一组垫铁的最小面积,可按公式(1)近似计算。

()nRQ Q C 21A +⨯≥ []'4Q 202n d σπ= A:每一组垫铁的最小面积,mm 2;C:安全系数,宜取1.5~3,一般取2.3;Q 1:设备的质量加在该垫铁组上的载荷,N;Q 2:地脚螺栓拧紧后,分布在该垫铁组上的压力,可取地脚螺栓拧紧后所产生的轴向力,可按附录A 选用,N ;n:垫铁组数;R :基础混凝土单位面积抗压强度,可采用混凝土设计强度,MP a; d0:地脚螺栓直径,mm ;σ:地脚螺栓抗拉强度N/mm 2;n ':地脚螺栓的数量。

(1公斤力=9.8N ,1MPa =10公斤力/cm 2,1Pa =1N/m2)5、A 值计算出后,可在表2选用比计算A 值大的垫铁;当垫铁承载能力有余,而长度不够时,可选较大规格的垫铁。

垫铁加工形状见图1。

6、斜垫铁应配对使用,与平垫铁组成垫铁组时,垫铁的层数宜为三层(即一平二斜),最多不应超过四层,薄垫铁厚度不应小于2mm,并放在斜垫铁与厚平垫铁之间。

斜垫铁可与同号或者大一号的平垫铁搭配使用。

垫铁组的高度宜为30mm~70mm。

7、垫铁直接放置在基础上,应整齐平稳、接触良好,接触面积应不小于50%。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

当垫铁组放在混凝土基础或地坪上时,其面积可按下述近似公式计算:
式中A——垫铁面积,mm2;
C——安全系数,可采用1.5~3;(我们一般取2.3)
Q1——设备等的重量加在该垫铁组上的负荷,N;(1Kgf=9.81N)
Q2——地脚螺栓拧紧(可采用地脚螺栓的许可抗拉强度)后,所分布在该垫铁组上的压力,N;(即拧紧力,可通过地脚螺栓材料的许用应力进行计算,Q2 的计算公式见下文)
R——基础或地坪混凝土的抗压强度(可采用混凝土设计标号),Pa。

(如混凝土设计标号为C20,那么其抗压强度就是20MPa,即是20×106Pa)
举个例子:某设备重500 吨,共10 根主柱承受,每根柱底 4 根M36 地脚螺栓。

那么每根柱就是50 吨(实际每根柱承力一般都不一样,设计院图纸上都给出了每根柱的承力,具体计算时必须逐根查阅)。

设地脚螺栓材质为A3 钢,就A3 而言,取其许用应力[σ]为1300 Kgf/cm2,(各种材料的许用应力可以查表得)。

Q1=50×103 Kg×9.81N/Kg=490500N
其中 d 为螺栓直径cm,[σ]为地脚螺栓材料的许用应力,n
为一根柱底地脚螺栓数。

所以,=3.14×(3.6cm)2×1300 Kgf/cm2×4÷4×9.81 σ 4 =518976N
那么,某一根柱柱底垫铁面积为:
注意:上面的方法你参考一下吧,计算时要注意单位的换算。

每根柱子都要计算,集团公司对计算公司要检查。

如果实际计算出面积太大了,有时会出现把底板下
摆满都不够的不合理现象,那就降低一下安全系数吧。
