超前支护方案
超前支护、初期支护施工方案

超前支护、初期支护施工方案一、引言在地下工程施工过程中,超前支护和初期支护是确保工程顺利推进和安全的重要环节。
本文将针对超前支护和初期支护的施工方案进行详细介绍,并探讨在实际工程中的应用。
二、超前支护施工方案1. 施工前准备工作在进行超前支护前,需要进行充分的准备工作,包括确定施工范围、制定详细的施工计划、调配好所需人员和设备等。
2. 超前支护材料的选择根据地质条件和工程要求,选择适合的超前支护材料,确保支护效果和工程质量。
3. 超前支护的施工工艺采用适当的施工工艺进行超前支护施工,包括挖孔、钻孔、注浆等步骤,保证支护的牢固性和稳定性。
4. 质量控制和安全保障在施工过程中,加强质量控制,确保超前支护的质量符合标准要求。
同时,严格遵守安全规定,保障施工人员和设备的安全。
三、初期支护施工方案1. 地质勘察和分析在进行初期支护前,需要进行详细的地质勘察和分析,了解地层情况,为支护设计提供依据。
2. 初期支护结构设计根据地质条件和工程要求,设计合理的初期支护结构,保证支护效果和安全性。
3. 初期支护材料的选择选择适合的初期支护材料,保证支护结构的稳定性和耐久性。
4. 初期支护的施工工艺采用合理的施工工艺进行初期支护施工,保证支护结构的质量和安全。
5. 质量控制和监测加强质量控制和监测,及时发现并处理施工中的问题,确保初期支护施工质量。
四、结论超前支护和初期支护是地下工程中非常重要的施工环节,合理的施工方案和严格的质量控制是保证工程安全和质量的关键。
通过对超前支护和初期支护施工方案的详细规划和执行,可以确保地下工程的顺利进行和工程质量的稳定提升。
超前支护施工技术方案

隧道超前支护施工方案一、施工准备1、导线控制点、水平基点已布设,轴线放样和标高测量满足施工要求.2、供电、供水、供风及排水等辅助作业能满足施工需要.3、对施工队伍进行技术交底.4、根据现场施工组织情况,在施工前将所需材料提前运送至现场,所有进场材料均应经过实验室检验,并满足招投标文件对原材料各项指标地要求.二、施工方案本隧道超前支护措施设以下三种:Φ108大管棚:隧道洞口段V级围岩,长度30m;Φ42超前小导管:V级围岩,每环长度4.5m;Ф22超前药卷锚杆:Ⅳ级围岩,每环长度4.5m.1、超前大管棚施工顺序:施作砼套拱→钻机就位→钻孔→扫孔→插入钢管→孔口密封处理→喷砼封闭→管棚钢管注浆→开挖及支护→进入开挖支护循环1.1 大管棚参数1.1.1 钢管规格:Φ108×6mm无缝钢管;1.1.2 钢管环向间距:40cm;1.1.3 管棚分段安装,每段长4~6M, 两段之间丝扣连接;1.1.4 导管上钻注浆孔,呈梅花型布置,导管尾部留有不钻孔地止浆段3.0M;1.1.5 钻孔地外插角:2度;1.1.6 注浆材料:采用M20水泥砂浆,注浆压力为1~2Mpa;1.1.7 与管棚配合使用地钢架采用三榀Ⅰ18型钢钢拱架,间距80cm;1.2 大管棚施工工艺超前大管棚施工工艺流程见下图“超前大管棚施工工艺流程图”.超前大管棚施工工艺流程图1.3 套拱施工待洞口边仰披开挖,支护到明洞初砌外轮廓线时,预留核心土,测量人员在坡面上定出中线拱顶高度,套拱位置线,横向十字线,然后开挖两侧套拱位置地土体,边开挖边支护至边墙底高度以后,浆砌套拱基础,施做完后在明暗洞交界处架立三榀Ⅰ18型钢钢拱架,间距80cm,每榀钢架用拉杆拉紧,防止倾倒,必要时在拱顶拱腰坡面上两侧打锚杆,将最前面一榀拱架焊在锚杆上拉紧,套拱在明洞外廓线以外,紧贴掌子面施作.在钢支撑上以设计大管棚间距安装Φ127mm,长2m地孔口导向钢管,必须用仪器仔细精确无误地检查其中线,方面与水平,确保导向良好,与管棚位置方向一至,用水泥纸或其他东西将孔口管封堵,防止浆液流入将孔口管堵塞,人工立模挡头板用钢筋拉杆拉紧,外模用铁线拉在衬砌拱架上,拱腰以下要用斜掌支于侧面上,完后浇注60cm厚地C25砼包裹钢支撑和导向管.套拱完成后,喷射C20砼10cm厚封闭周围仰坡面,作为注浆时地止浆墙.见下图“管棚套拱安装图”.1.4 导管加工加工4M和6M两种规格地管;为使钢管对接,钢管两端分别加工成公、母丝扣,丝扣长15cm, 丝扣牙距5mm,管壁加工间距为20×20 cm 地φ10~16mm注浆孔,梅花型布置,以利于浆液通过管壁孔扩散到地层中.安装同孔导管时将4M管和6M管间隔装入孔中,相临两孔丝扣连接处相互错开.导管内插加劲钢筋笼,主筋4根,直径22mm,固定环采用Φ42热轧无缝钢管制作,每段长4cm,间距150cm,与主筋之间焊接.见下图“管棚导管构造图”.1.5 测定孔位用全站仪精确测定钻孔孔位,并用红油漆标注在掌子面上.1.6 导向管地安装为使大管棚安装在设计地位置,钻机施钻时要按设计地角度钻孔,故钻孔前需安装导向管,使得钻孔方位正确.1.7 搭建施钻平台施钻平台用钢管架由下向上、由两边至中间根据孔位依次搭成“井”字形,上面用木板铺平.要求钻机平台搭建必须牢固,钻机安放到平台上以后,要用钢丝绳紧固.1.8 钻机就位将钻机安放在施钻平台上,调整好高度、钻杆地倾角和方位角,然后将钻机牢固固定在施钻平台上,检查各管线和连接件是否正确.1.9 钻孔将钻头和钻杆穿过导向管,对准已作好标记地孔位孔心,慢慢开动钻机,注意钻孔应平直,孔底偏差距离小于钻孔地半径.用螺旋钻杆配三翼钻头,干式钻进成孔.钻孔直径:φ120~125mm;钻孔平面误差不大于50mm;孔斜控制措施:导向管导向;为了能顺利下管,成孔后再进行扫孔,顺通孔道.大管棚施工完成后,成伞形辐射状,详见下图:1.10 安装大管棚大管棚安装时用钻机顶进,钢管间为丝扣连接,用自由钳旋转拧紧,相邻两孔地钢管接头要相互错开.顶进钢管时要保证导管地倾角和方位角与钻孔钻杆前进地倾角和方位角一致.最好在钻完一个孔后不要移动钻机,立即将该孔地导管顶入孔内,安装好导管后,再移开钻机进行下一孔地钻进.1.11 注浆注浆采用M20水泥砂浆,前进式注浆,水泥砂浆注浆参数根据现场实验情况进行调整.注浆达到预定压力后,即停止注浆,关上止浆阀门,打开泄压阀,待管内压力降为0后,关上泄压阀,同时将吸浆管放进旁边早已准备好地清水中,开动注浆机及时清洗管路.1.11.1 注浆要求①注浆前用清水试压管路,检查管路是否连接紧密,如有问题及时处理.②排气管要通到底,以防孔内压注空气浆液不能注到孔底.对于单孔在注浆结束后,迅速拔除注浆管,并立即用M20砂浆闭孔口止浆,是完成注浆地标志.1.12质量标准及注意事项1.12.1 孔位误差为50mm,角度误差为1度.1.12.2 钢管地打入地实际长度不得小于设计长度.1.12.3 做好注浆记录.1.12.4 注浆过程中,发现异常现象必须及时处理.主要技术措施:①注浆操作人员必须经过专门培训,并实行岗位责任制,在注浆前充分做好各项准备工作.②注浆前,在洞外将管路全部接通,进行试压,试压可用清水进行.在试压时,如管路不通或接头有漏水现象,予以排除,保持管路系统各部件完好畅通.③注浆完毕后,清除管内浆液,用水泥砂浆紧密充填,以增强管棚地强度和刚度.认真清洗干净所有地机具设备,特别是搅拌机、注浆管、接头、阀门、贮浆桶等,以备下阶段注浆时使用.2、超前小导管超前小导管采用外径42mm,壁厚4mm,长450cm地热轧无缝钢管,钢管前端呈尖锥状;管壁四周钻注浆孔,孔径为8mm,孔间距10cm,呈梅花形布置,尾部30cm不钻注浆孔作为止浆段.钢管与衬砌中线平行,以外插角10 o打入拱部围岩;钢管环向间距50cm.小导管布置见下图“超前支护横断面布置图”:2.1小导管加工小导管加工如下图所示.2.2 超前小导管施工工艺流程施工流程:测量放样→钻孔→清孔→钢管插入→封口→注浆→与钢架或锚杆焊接.见下图“超前小导管施工工艺流程图”.2.3.1 测量放样按设计要求,在掌子面上准确画出本循环需施设地小导管孔位.2.3.2 钻孔小导管在打孔前,按设计要求划出小导管地位置,并标明清楚.采用凿岩风钻打孔,成孔直径Φ53,孔口钻眼偏差小于50mm ,孔眼长度大于小导管长度,然后将小导管打入,小导管打入后用高压风将小导管内砂石等吹出.小导管尾部置于钢架腹部,增加共同支护能力.小导管安装后用塑胶泥封堵导管外边地孔口及围岩裂隙.2.3.3 钢管插入及孔口密封处理钢管由用钻机顶进,顶进钻孔长度不小于90%管长.钢管末端除焊上挡圈外,再用胶泥麻筋缠箍成楔形,以便钢管顶进孔后其外壁与孔岩壁间隙堵塞严密.钢管搭接长度不小于100cm ,并与钢支撑焊接在一起.钢管顶进时,注意保护管口不受损变形,以便与注浆管路连接.2.3.4 小导管注浆注浆采用M20水泥砂浆,注浆材料满足下列要求:浆液地流动性好,易注入地层;固结后收缩小,具有良好地粘结力和较高地早期强度;结石体透水性低,抗渗性能好等.注浆前导管孔口应达到密闭标准,以防漏浆,然后采用注浆机注浆,注浆压力为0.5~1.0Mpa ,一般按单管达到设计注浆量0.32m 3作为结束标准,当注浆压力达至设计终压不少于20分钟,进浆量仍达不到注浆终量时,便可结束注浆.注浆结束后,将管口封堵,以防浆液倒流管外.注浆过程中设专人做好记录.注浆结束后检查其效果,不合格者补注浆.2.4 小导管注浆异常处理串浆则采用多台泵同时注浆或堵塞串浆孔隔孔注浆;水泥浆液压力突然升高,则应关停注浆泵,进行注清水,待泵正常时再进行单液注浆;当注浆液量很大,压力长时间不升高时,则应调整浆液浓度及配合比,缩短凝胶时间,进行小量低压力注浆或间歇式注浆.2.5 小导管注浆量计算小导管注浆工程量可以按下式计算:式中: R —浆液扩散半径,可按0.25m 考虑L —小导管长度η—岩体孔隙率 K —充填系数,为0.3~1.0,对粉粘土取较小值,对碎石土、砂土取较大值.K⋅ ⋅ ⋅ ⋅ = L R Q 2 π η2.6 超前小导管支护质量保证措施2.6.1 小导管安装①小导管间距根据围岩状况确定,采用单层小导管时,其间距为50cm;②前后排小导管错开布置,前后排小导管地搭接长度不小于100cm;③小导管外插角度根据注浆胶结拱厚度确定;④小导管安装前,将工作面封闭严密,并正确测放出钻孔位置后方可施工.2.6.2 小导管注浆①注浆前应喷射混凝土封闭作业面,防止漏浆,喷射混凝土不小于4cm;②注浆材料应根据地质条件、注浆目地和注浆工艺全面考虑,但确保满足下列要求:浆液流动性好,固结后收缩小,具有良好粘结力和较高早期强度,结石体透水性低,抗渗性能好.当有水侵蚀作用时,采用耐侵蚀材料;③注浆过程中,注浆压力为0.5~1.0Mpa,并专人做好记录.注浆结束后检查其效果,不合格者应补注浆,注浆达到效果后方可开挖;④注浆过程中注浆顺序应由拱脚向拱顶进行.3、超前锚杆3.1 施工顺序布眼→钻孔→清孔→安装锚杆3.2 施工方法超前锚杆采用Ф22超前药卷锚杆,长为450cm,环向间距50cm,超前锚杆施工方法和系统锚杆一样,实际施作时根据岩体结构面产状确定锚杆方向,以尽量使锚杆穿透更多地结构面为原则,外插角控制在5o~15o.锚杆采用早强沙浆作为粘接材料,每排锚杆地纵向搭接长度不小于100cm,尾部焊接在钢架上.3.2.1锚杆将根据设计图现场制做,按设计布置钻孔,用高压风将孔内杂物吹净.3.2.2将水泥药包放入水中泡至软而不散时取出,然后用工具将药包推入孔内塞满至孔深1/3~1/2处,中途药包不得破裂.3.2.3 打入锚杆,锚杆杆体应注意旋转,使药包充分搅拌,以锚杆达孔底且孔口有浆液流出为止.锚杆插入时不得偏斜或脱落,安设杆体后立即安装垫板并拧紧螺帽.Ф22超前药卷锚杆施工示意图3.2.4Ф22超前药卷锚杆施工工艺Ф22超前药卷锚杆施工工艺见下图“Ф22超前药卷锚杆施工工艺图”:Ф22超前药卷锚杆施工工艺图3.2.5 Ф22超前药卷锚杆施工工艺控制要点①打孔前做好量测工作,严格按设计要求布孔并做好标记,打孔偏差不大于±50mm;锚杆孔地孔轴方向满足施工图纸地要求,操作工把钻机钻杆地位置摆好并用定位块将其稳固地顶在岩面上.②锚杆孔深、间距和锚杆长度、根数均要符合设计及规范要求.孔位偏差值不大于±50mm.③用高压风冲洗、清扫锚杆孔,确保孔内不留石粉,不得用水冲洗钻孔.④锚杆孔径符合设计要求,允许偏差控制在0~+20mm之间.4、超前支护施工质量要求标准4.1 钢管及锚杆地材质、型号和规格等应符合设计和规范要求;4.2 超前钢管、锚杆与钢架支撑配合使用时,应从钢架腹部穿过,尾部与钢架焊接牢固;4.3 钢管、锚杆插入孔内地长度不得短于设计长度地95%.4.4 实测工程:4.4.1 超前大管棚及小道管注浆4.4.2 超前锚杆5、超前支护施工机具配备超前支护施工阶段主要机具设备表超前支护施工阶段施工人员配备表1、工期保证实施原则1.1 坚持“优质、按期、安全、高效”地施工管理方针.1.2 在管理工作上,做到领导班子到位,管理人员到位,管理制度到位,现场服务到位,奖惩措施到位.1.3在施工计划上,首先要确定工程总进度计划和分进度计划,即建立单位工程施工进度计划,并细化到分项工程施工作业计划,编制好科学合理地实施性施工组织设计,并在施工管理地全过程中严格遵照执行,抓好关键工程和关键工序,根据施工实际进展及时调整施工计划,确保各项工作始终控制在按计划,有秩序地科学轨道上.1.4 在劳力安排上,选用本公司最精干地专业施工队伍进场,劳力配置充分合理,有节有度.1.5 在机械使用上,投入本公司最精良地施工机械设备,并做到进场前全面保修,施工中及时保养,确保机械完好率和使用率,必要时加大投入.1.6 采用有效措施确保农忙时节和国家法定节日施工正常进行.1.7 工程用周转资金及时到位,有计划地使用,有计划地计量.1.8 采用先进地施工方法和施工工艺,确保工程质量,加快施工进度.1.9 遵循“紧前松后”计划原则,在确保工程质量地前提下,进度安排留余地.1.10 地材采购在保证信用地原则下,做好多方面打算,扩大料源,保障供给.2、工期保证实施措施2.1 确定进度协调工作制度,固定日召开工程例会,研究工程日进度完成情况及出现地新问题,及时反馈信息,实行动态管理;分析影响进度目标实现地干扰和风险因素,如拆迁影响、交通影响、雨季影响等;充分考虑设计变更因素,出现设计变更后,根据情况,及时对进度调整,总进度保持不变.2.2 加大人力和设备投入,尽量采用平行作业施工方法,减少施工周期.在控制工程施工地同时抓好非控制工程地施工.2.3 作好施工工序地转换和紧密衔接,避免施工中断.在本工序施工地同时,作好下一工序施工地准备.2.4 明确施工责任,做到施工秩序井然,控制工程采用三班制24小时作业.2.5 充分利用有利季节进行施工生产,减少工程施工受雨季地影响.雨季施工做好雨棚等防雨设施,保持场内排水通畅,确保施工连续进行.2.6 加强施工机具设备维护、维修,确保施工机具设备完好,减少施工影响.2.7 做好后勤保障,严格上下班作息制度,确保职工以饱满地精神从事施工生产.2.8 工程部采取措施确保材料资金,尽量提前备料,确保工程施工,并采取经济措施,工程款做到专款专用,决不挪用,并实行工程进度奖惩制度;采用简单、可行、加快或少拖进度地技术措施方案,不要片面追求利润,还要注意社会效益.3、确保控制工程按期完成地措施由于本工程施工工期十分紧张,为此,主要管理人员及其它有关人员进入现场,进行详细地施工调查、测量、复测、三通一平等临时工程地规划和设计,落实施工图纸,配合业主做好工程沿线征地及管线改迁工作,并应合理安排、精心组织,调动精良地人力、物力,采取一切行之有效地措施,确保控制工程地施工.四、质量、安全、环保和职业健康保证措施1、质量保证措施1.1 建立完善地质量管理体系及质量保证体系工程成立以工程经理和总工程师为核心地TQC领导小组,建立严格地质量承包责任制,同经济挂钩,加强对工程质量地全面管理地指导.建立质量检查机构,制定严格地工程质量内部监理制度,严格执行自检、互检与专业检查相结合地质量“三检”制度和工前实验、工中检查、工后检测地实验工作制度.质量工程师行使质量一票否决权,工程经理、总工程师对质量工作全权负责.1.2 严格实行质量责任制实行工程经理、总工、各级技术人员及工班负责人对工程质量负相应责任,层层签订质量终身责任书,做到责任落实到位、责任落实到人,从而提高全员地质量意识.坚决做到奖优罚劣,规范化施工,实行持证上岗.使各级参建人员在实施组织指挥施工中始终坚持“质量第一”地方针,确保工程质量.1.2.1 实行施工质量责任挂牌制,注明管理者、操作者,谁施工谁负责.1.2.2 严格材料采购,检验制度,无检验材料严禁进入全体工程.1.2.3 坚持施工过程地三检制度,做到“检查上道工序,做好未班工序,服务下道工序”.1.2.4 工序间实行质量否决制,确保每道工序100%合格.1.3 施工控制中地技术保证1.3.1 施工前,施工技术负责人组织技术人员和施工管理人员仔细阅读设计文件,了解设计意图,明确施工技术重点、难点,进行技术交底.1.3.2 严格测量放线工作,测量要求准确,放线及时,做到正确指导施工.1.3.3大管棚套拱要保证中线、法线地准确,其安设误差在允许误差范围之内,保证其不偏、不斜、不前俯、不后仰,套拱基础底应夯实坚固,以防止其不均匀沉降.砼套拱浇筑后应进行养护,保证墙体砼地强度.1.3.4 钻孔时钻机立轴方向必须准确控制,以保证钻孔地方向正确,钻孔中应经常采用测斜仪量测管棚钻进地偏斜度,发现偏斜超过设计要求,及时纠正.1.3.5 钻孔进程中,做好围岩取样和地质变化状况登记记录,以便为后续施工方法判定依据.2.安全保证措施2.1 建立安全保证体系工程设立安全管理机构,建立现场安全监督、检查小组,针对工序特点,进行安全交底,严格执行工程经理部安全保证体系地有关规定,经理部与每个作业人员签订安全生产责任书.2.2 安全教育和培训2.2.1 对新进场地工人进行安全生产地教育和培训,考核合格后,方准许其进入操作岗位.2.2.2 在采用新工艺、新方法、新设备或调换工作岗位时,对工人进行新操作方法和新工作岗位地安全教育.2.2.3 设立每周一次地安全活动日,在班前班后会上检查安全生产地活动情况,并对职工进行经常性地安全教育和安全宣传活动.2.3 落实安全责任制,制定安全管理地各项规章制度建立健全各项安全生产地规章和管理制度,体现“全员管理、安全第一”地基本思想,明确安全生产责任,做到职责分明,各负其责.施工中除操作人员本身加强各种安全措施外,经理部也将加大检查力度,搞好各方面地协调工作,坚决杜绝各种事故地发生.严格执行施工安全操作规程.2.4 各项安全技术措施2.4.1 施工操作人员进入现场时必须佩戴安全帽,电工、电焊工必须穿绝缘鞋.电源接线连接必须规范.2.4.2 现场施工配置专职安全员,负责现场地安全管理工作,并建立安全保证体系.2.4.3 对各种施工机具要定期进行检查和维修保养,以保证使用地安全,所有施工机械由专人负责,其他人不得擅自操作.2.4.4 在设备显著位置悬挂操作规程牌,规程牌上标明机械名称、型号种类、操作方法、保养要求、安全注意事项及特殊要求等.2.4.5 超前支护机械工作平台应平整、坚实,防止施工中机械重心偏差及机械倾覆.2.4.6 压力注浆设备应由专人操作和管理,不得随意加压,不得对人、机械设备喷射,使用前严格检查,防止因爆管伤人、损物等事件发生.3、环保和职业健康保证措施3.1 建立健全管理组织机构.工地成立以工程经理为组长,各业务部室和生产班组为成员地文明施工和环保管理组织机构.3.2 加强教育宣传工作,提高全体职工地文明施工和环保意识.3.3 制定各项规章制度,并加强检查和监督.3.4 加强文明施工管理,合理布置施工场地,合理放置各种施工设施.3.5 建立岗位责任制和奖惩制度,制定施工管理细则,明确岗位职责、技术标准和安全操作规程,实施与质量挂钩并定期兑现地奖惩办法,增强管路班组地责任心.3.6 加强机械废气净化,减少污染源.尽可能使用低污染地机械设备,3.7 在施工区和生活区设置污水处理系统,不将有害物质和未经处理地施工废水直接排放.并备有临时地污水汇集沉淀设施,过滤施工、生活排水.3.8 对空压机、柴油机等安装防漏油设施,对机壳进行覆盖围护,对油料库、库房地、墙面做防渗漏处理,避免漏油污染.附图:附图1 超前大管棚施工工艺框图。
超前支护施工方案

超前支护施工方案一、超前支护1、套拱及管棚施工(1)、套拱施工:①套拱施工的长度为2m。
在套拱施工之前,先施工主拱:架设3榀I20a工字钢,工字钢间距0.8m,首尾距离套拱0.2m,工字钢加工半径为:R1=6.6m,L=1.39m(中心线)。
工字钢单根长度为:23.5m,准备分成3节,每节之间设置δ30×25×1.5,平面尺寸30×25cm的节点钢板连接。
节点钢板设置4孔,孔径为22mm,连接的时候用M70Φ20螺栓连接及焊接相结合。
钢拱架基础采用C25砼,并预埋M70Φ20螺栓固定钢拱架。
相邻两榀钢拱架的内缘和外缘均用Φ25连接筋连接,内外缘设置间距均为100cm,除一般情况下按图布设外,视拱架的稳定情况加设交叉连接筋。
②施工Φ108导向钢管:Φ108钢管每节长度为2m(依据实际情况加长调整),环向间距为0.4m(中到中),钢管安装的时候,必须每根测量钢管的角度,保证导向管固定的角度与路线的中线(在曲线部分按照弦线方向进行控制)和纵坡相一致。
在导向管与I20a工字钢固定以后,继续下一步的工作;③导向管的加固:采用L=15cm的Φ25钢筋加固,在导向管与工字钢贴近的两侧采用双面焊接将导向管固定(或采用Φ16环型筋加固)。
④模板安装:顶部模板采用竹胶板,涂上脱模剂;模板底模采用副拱(副拱尺寸相对套拱缩小尺寸为混凝土厚度,主要作用为套拱混凝土施工模板支撑,副拱与套拱所用材料一致,见附图)作为骨架,用钢模板(30×150cm)作为底模;侧模采用竹胶板,同样需要处理等程序,侧模采用Φ25钢筋焊接成为的排架作为骨架,模板安装按照钢筋混凝土模板安装要求必须进行检查,严格控制模板安装的尺寸;⑤套拱混凝土施工:套拱混凝土采用C25混凝土,在套拱施工的时候,不加防水剂,相应减少混凝土的坍落度,从12~18cm,降低到3~6cm。
施工的时候必须采用重量法进行计量,保证计量的准确性;施工的时候采用J750搅拌机搅拌混凝土,砼罐车运输混凝土。
超前预支护专项施工方案

隧道支护专项施工方案1 编制依据(1)根据《沙厂1号、2号隧道施工图设计》(2005J234-B03S01(02)SD)(2)根据施工规范:《公路隧道施工技术规范》(JTJ042-94)、《公路隧道设计规范》(JTG D70-2004)、《公路工程技术标准》(JTJB01-2003)、《公路工程质量检验评定标准》(JTG F80/1-2004)和《公路工程施工安全技术规程》(JTJ076-95)等。
(3)根据我项目部进场后编制的《实施性施工组织设计》中的施工方案要求。
(4)根据我单位在其他高速公路隧道的施工经验,和施工能力进行编制。
(5)根据现场踏勘和对隧道明洞的开挖分析。
2 工程概况京承高速公路(密云沙峪沟~市界段)设计起点密云沙峪沟(京承二期终点),桩号K68+300;终点市界,桩号为K131+014.92,路线全长62.66km,全长共分15个标段。
本标段为第3合同段,起讫桩号为K79+000~K83+740,路线长4.74km。
本标段共有沙厂1号、2号隧道两座,位于北京市密云县巨各庄镇沙厂村东南方向,隧道全长2772.8米。
其中沙厂1号隧道左线起讫里程为5K81+933~5K82+206,单洞长273米;隧道右线起讫里程为1K81+985~1K82+230,单洞长245米;沙厂2号隧道左线起讫里程为5K82+426~5K83+550,单洞长1124米;隧道右线起讫里程为1K82+444.2~1K83+575,单洞长1130.8米。
2.1超前支护简介(1)洞口第一环超前支护采用大管棚施工,大管棚采用Φ108、壁厚6mm无缝钢管,布置在拱顶180º。
每环47根,每根长度24米,外插角1~3º,钢管环向间距为50cm。
当洞内遇到极破碎的围岩时,经地勘及设计院认为需要加设时施作。
大管棚预注浆采用水泥浆(30MPa),其参数如下:注浆压力0.5~1.0MPa;水泥浆水灰比1:1;水泥标号为425。
隧道超前支护施工方案

隧道超前支护施工方案下窝铺隧道超前支护施工方案目录一、编制依据 (2)二、施工准备工作 (2)三、工程概况 (3)四、人员安排 (3)五、施工进度计划 (4)六、施工方案 (4)七、环保措施 (13)八、安全保障措施 (14)下窝铺隧道超前支护施工方案一、编制依据(1)张承高速公路崇礼至张承界段两阶段施工图设计。
(2)现行公路钢筋混凝土工程施工质量检验评定标准,《公路隧道施工技术规范》(JTG F60- )和《公路工程质量检验评定标准》(土建工程)(JTG F80/1- )。
(3)施工现场的实际调查情况及我单位的现有施工管理水平、施工机械设备及以往类似工程的施工经验。
`二、施工准备工作(1)对图纸进行了认真的会审,全面了解各部位的尺寸与高程。
(2)生产与生活临建设施已施工完毕。
(3)场地平整及临时道路。
①为保证正常施工,所有工作场地及住房用地均已平整。
②临时道路采用修建临时便道。
(4)供水、供电①为保证施工连续性,施工用电已建好两台800KW变压器,临时供电已接至隧道洞口,隧道洞口准备两台200KW发电机做备用电源。
②为解决施工生产用水、生活用水,正在临时占地内打井,当前已进场5m3洒水车一台,保证正常施工用水。
隧道洞口已准备好一个20m3的水箱,高压供水管道已安装完成,可保证掌子面施工用水的需要。
(5)机械设备、人员、材料均已进场。
(6)已向施工人员进行技术交底和安全、质量培训三、工程概况下窝铺隧道位于下窝铺村东北,为分离式中隧道,隧道右幅长714m,左幅长692m。
隧道围岩地质如下:本工程除大管棚外V级围岩超前小导管为Φ50壁厚5mm热轧无缝钢管,长度为4.5m、环向间距35cm、外插角10-15度,纵向水平搭接长度不小于1.5m;拱顶部共设44根、平均排间距为3米、其端部焊接于拱架上。
大管棚采用热轧无缝钢管,外径φ108mm,壁厚6mm,长30m,每间隔15cm设一对φ12mm花孔,孔纵向间距1.5m,管口段2.5m和尾部2.0m不设;管距为环向40cm,共44根,倾角1-20;钻孔直径为φ127mm;浆液采用纯水泥浆,水灰比为W/C=1:1;注浆压力:初压0.5-1Pa,终压2MPa。
超前支护工程施工方案

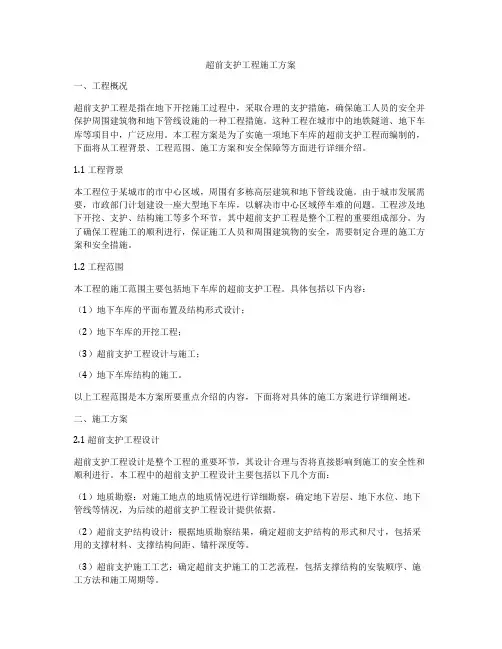

超前支护工程施工方案一、工程概况超前支护工程是指在地下开挖施工过程中,采取合理的支护措施,确保施工人员的安全并保护周围建筑物和地下管线设施的一种工程措施。
这种工程在城市中的地铁隧道、地下车库等项目中,广泛应用。
本工程方案是为了实施一项地下车库的超前支护工程而编制的,下面将从工程背景、工程范围、施工方案和安全保障等方面进行详细介绍。
1.1 工程背景本工程位于某城市的市中心区域,周围有多栋高层建筑和地下管线设施。
由于城市发展需要,市政部门计划建设一座大型地下车库,以解决市中心区域停车难的问题。
工程涉及地下开挖、支护、结构施工等多个环节,其中超前支护工程是整个工程的重要组成部分。
为了确保工程施工的顺利进行,保证施工人员和周围建筑物的安全,需要制定合理的施工方案和安全措施。
1.2 工程范围本工程的施工范围主要包括地下车库的超前支护工程。
具体包括以下内容:(1)地下车库的平面布置及结构形式设计;(2)地下车库的开挖工程;(3)超前支护工程设计与施工;(4)地下车库结构的施工。
以上工程范围是本方案所要重点介绍的内容,下面将对具体的施工方案进行详细阐述。
二、施工方案2.1 超前支护工程设计超前支护工程设计是整个工程的重要环节,其设计合理与否将直接影响到施工的安全性和顺利进行。
本工程中的超前支护工程设计主要包括以下几个方面:(1)地质勘察:对施工地点的地质情况进行详细勘察,确定地下岩层、地下水位、地下管线等情况,为后续的超前支护工程设计提供依据。
(2)超前支护结构设计:根据地质勘察结果,确定超前支护结构的形式和尺寸,包括采用的支撑材料、支撑结构间距、锚杆深度等。
(3)超前支护施工工艺:确定超前支护施工的工艺流程,包括支撑结构的安装顺序、施工方法和施工周期等。
2.2 超前支护工程施工超前支护工程施工是整个工程的核心环节,其质量和安全性将直接影响到后续工程的进行。
本工程中的超前支护工程施工主要包括以下几个方面:(1)施工前准备:在进行超前支护工程施工前,需要对施工场地进行清理和平整,为后续的施工工作做好准备。
(整理)oo超前支护施工方案

二广高速公路怀集至三水段第十一标段(YK42+750~YK44+820)马头塘隧道超前支护施工技术方案编制:复核:中铁四局集团第四工程有限公司二广高速公路怀集至三水段十一标段项目经理部日期:2007年6月23日.................目录一、工程概况 - 1 -二、施工管理组织机构 - 1 -三、主要工程数量 - 2 -四、超前支护施工总体部署 - 3 -五、施工方法 - 4 -六、质量保证措施 - 22 -七、安全保证措施 - 22 -八、环境保护及文明施工 - 22 -一、工程概况马头塘隧道超前支护施工由超前管棚、超前小导管和超前锚杆三部分组成。
其中Φ108×6mm 大管棚支超前支护,适用于隧道洞口V级围岩地质条件较差的地段;Φ42×3.5mm小导管超前支护,适用于洞身V级,IV级围岩一般地段;Φ22药卷锚杆超前支护,适用于V级为围岩双侧壁导坑内侧临时支护。
二、施工管理组织机构施工管理组织机构如图1所示图1 施工管理组织机构图注:隧道工程师——刘光才三、主要工程数量表1 超前支护主要类型及分布表超前支护主要工程数量见表2。
表2 超前支护主要工程数量表四、超前支护施工总体部署1、主要人员、机械设备用量配置1.1、主要人员配置计划见表超前支护施工主要人员配置计划见表3。
表3 主要人员配置计划表1.2主要机械设备配置计划超前支护主要配备的机械、设备见表4。
表4 主要机械、设备配置表五、施工方案1、超前大管棚施工方案1.1、洞口开挖左右线隧道洞口段均采用超前大管棚进行超前支护。
管棚施作前必须完成,洞口边仰坡开挖。
边仰坡按照设计坡率进行刷坡,边开挖边防护。
开挖时预留核心土,为管棚施工提供工作面。
在洞口段段开挖前,即在坡顶适当位置埋设地表滑移监测装置,在边坡面上布置一定数量的边坡滑移监测点,施工过程中按照设计频率,不间断采集数据,及时掌握围岩变形动态。
一旦数据分析表明边坡有滑塌趋势,立即停止开挖,并对边坡加强防护。
超前预支护专项施工方案

超前预支护专项施工方案一、背景介绍随着城市建设规模日益扩大,高楼大厦拔地而起,建筑工程施工需求也越来越迫切。
在繁忙的施工进度中,保障施工过程中的安全和效率变得尤为重要。
本文将针对超前预支护专项施工方案进行探讨和阐述。
二、施工方案目的超前预支护专项施工方案的制定旨在提高施工效率,确保施工过程中的安全性和稳定性,同时降低施工风险,保障人员和设备的安全。
三、施工方案内容1.技术选型采用先进的建筑施工技术和设备,确保高质量的施工效果。
2.材料选择选用符合相关标准要求的材料,保证施工质量和安全。
3.施工流程制定详细的施工流程图,合理分工,提高工作效率。
4.安全措施强化安全管理,设立安全警示标识,做好现场安全检查,防止施工意外发生。
5.质量控制建立严格的质量控制制度,加强施工过程监督,确保施工质量达标。
6.环境保护重视环境保护工作,设立施工区域,避免对周边环境造成污染。
7.沟通协调加强施工团队之间的沟通协调,有效解决施工过程中的问题。
四、施工效益1.提高施工效率通过科学合理的施工方案,提高工作效率,缩短工期,降低成本。
2.优化施工质量严格落实质量控制措施,保证施工质量,提升工程美观度和可持续性。
3.降低施工风险制定科学的安全管理措施,减少意外风险,保障施工人员和设备的安全。
4.提升企业形象通过规范化的施工管理,树立企业良好的品牌形象,提升市场竞争力。
五、总结与展望超前预支护专项施工方案的制定和实施对于建筑工程的安全、质量和效率有着积极的促进作用。
未来,我们将不断优化完善施工方案,提高施工档次,逐步实现施工过程智能化、高效化,致力于促进城市建设的可持续发展。
井巷工程超前支护施工方案

井巷工程超前支护施工方案一、施工前的准备工作1. 踏勘地质条件在进行井巷工程超前支护施工前,需要对地下工程区域的地质条件进行踏勘,对地层厚度、土壤类型、地下水情况等进行详细的调查和分析。
通过地质踏勘,可以为后续的超前支护工程提供可靠的地质参数和依据。
2. 制定施工方案根据地质踏勘结果,结合井巷工程的具体情况,制定超前支护施工方案,包括超前支护的设计参数、工程进度、施工人员配置、材料和设备的选择等内容。
施工方案需要经过专业人员的审核和批准。
3. 安全措施制定井巷工程超前支护施工的安全措施,包括施工现场的安全防护措施、施工人员的安全技术培训、事故应急预案等。
确保在施工过程中能够最大程度地保障施工人员和周围环境的安全。
二、超前支护的设计方案1. 支护结构选择根据地下工程的具体情况,选择合适的支护结构,包括钢架支撑、钢支撑、预应力锚杆等多种支护形式。
在选择支护结构时,需要考虑地质条件、井巷工程的尺寸和深度等因素。
2. 超前支护参数设计根据地质踏勘的结果和支护结构的选择,进行超前支护的参数设计,包括支撑的尺寸、间距、材料强度等参数。
设计过程需要根据相关标准和规范进行,确保超前支护结构的稳定性和可靠性。
3. 地下水处理方案针对井巷工程中的地下水情况,制定合适的地下水处理方案。
包括抽排地下水、井巷周边地区的隔水和排水等工程措施,确保井巷工程在地下水情况下的施工安全。
三、材料和设备的选择1. 材料选择在超前支护施工中,需要选择合适的支护材料,包括钢材、混凝土、预应力锚杆等材料。
材料的选择需要符合国家相关标准和规范,具有良好的耐腐蚀性和承载能力。
2. 设备选择针对超前支护的施工过程,需要选择相应的施工设备,包括液压支撑器、扫方机、地下水抽排设备等。
设备的选择需要考虑施工现场的实际情况和施工效率的要求。
四、施工过程中的安全措施1. 施工现场管理对施工现场进行严格管理,设置必要的警示标识和安全防护设施,保持施工现场的整洁和安全。
井下超前支护工作方案

井下超前支护工作方案一、前言。
井下超前支护是矿井开采过程中非常重要的一环,它直接关系到矿井的安全生产和矿工的生命财产安全。
因此,制定一套科学合理的井下超前支护工作方案对于矿井的安全生产至关重要。
本文将从井下超前支护的概念、意义、工作原则、工作流程、工作内容等方面进行详细介绍,以期为矿井的超前支护工作提供一些参考和指导。
二、井下超前支护的概念和意义。
井下超前支护是指在矿井开采过程中,为了保障矿井的安全和稳定,采取一系列的技术措施对矿井进行支护和加固的工作。
其主要目的是防止矿井发生塌方、冒顶、顶板垮塌等地质灾害,保障矿工的生命安全和矿井设备的正常运转。
井下超前支护工作一般包括地质勘探、支护设计、支护施工等多个环节,是矿井开采中不可或缺的重要环节。
三、井下超前支护工作的原则。
1. 安全第一原则,井下超前支护工作的首要原则是安全第一,必须严格按照相关规定和标准进行操作,确保支护工程的安全可靠。
2. 预防为主原则,井下超前支护工作应该以预防为主,采取有效措施预防矿井地质灾害的发生,减少事故的发生概率。
3. 科学合理原则,井下超前支护工作应该科学合理,根据矿井地质条件和开采工艺,制定相应的支护方案和工艺流程。
4. 经济效益原则,井下超前支护工作应该兼顾经济效益,尽量降低支护成本,提高支护效果,确保矿井的安全生产。
四、井下超前支护工作流程。
井下超前支护工作的流程一般包括勘探、设计、施工、验收等多个环节,下面将对这些环节进行详细介绍。
1. 地质勘探,地质勘探是井下超前支护工作的第一步,通过对矿井地质条件的详细勘探,了解矿井的地质构造、地质岩层、地下水情况等,为支护设计提供必要的数据支持。
2. 支护设计,支护设计是井下超前支护工作的核心环节,根据地质勘探的数据,结合矿井的开采工艺和安全要求,制定支护方案和施工工艺,确定支护材料和支护结构,保证支护工程的安全可靠。
3. 施工实施,支护设计完成后,需要进行施工实施,根据设计要求进行支护材料的采购、加工制作和现场安装,保证支护工程的质量和进度。
井巷工程超前支护方案范本

井巷工程超前支护方案范本一、前言井巷工程是指为开采或综合利用煤矿、金属矿、非金属矿、油气、地下水和地热资源等而在地下开挖的采矿工程。
在井巷工程中,超前支护是指在井巷成块开挖的同时,利用材料对井巷壁进行支护,以防止井巷壁塌方,保障井下工作人员的安全。
超前支护工作包括选择支护方式、确定支护材料、设计支护方案等工作。
本文结合实际井巷工程案例,编制井巷工程超前支护方案范本,以供参考。
二、井巷工程超前支护方案范本2.1 工程概况项目名称:XX煤矿井巷工程项目地点:XX省XX市工程类型:采矿工程2.2 工程背景XX煤矿井巷工程是为了开采煤炭资源而进行的采矿工程。
井巷工程为竖井式开采,采用井巷成块开挖方式。
2.3 工程要求根据煤矿安全生产法规要求,井巷工程超前支护必须符合国家标准,并保证井下工作人员的安全。
2.4 工程范围本次井巷工程超前支护方案适用于井下采煤工程,井巷的长度为XX米,宽度为XX米,高度为XX米。
2.5 工程条件2.5.1 地质条件:该地下煤矿区域地质条件复杂,岩层断裂多,地下水位较高。
2.5.2 工程设施:井巷开挖采用机械化施工,设备条件良好。
2.6 设计要求2.6.1 支护材料:选择的支护材料必须符合国家标准,具有抗压、抗折、耐腐蚀等性能。
2.6.2 支护方式:支护方式必须能够适应地质条件,具有稳定性强的特点。
2.6.3 施工工艺:施工工艺要求要能够快速、精确、安全。
2.7 超前支护方案2.7.1 支护材料选择根据地质条件和工程要求,选择适合的支护材料。
考虑到地下水的影响,选择具有防水性能的聚合物材料。
2.7.2 支护方式确定根据井巷的地质条件和规模,确定合适的支护方式。
考虑到岩层断裂多的情况,采用钢架加喷浆支护方式。
2.7.3 施工工艺设计制定施工工艺方案,包括作业流程、材料配比、施工顺序等。
保证施工工艺能够满足工程要求。
2.7.4 安全措施制定施工安全措施,包括劳动防护、施工环境监测、应急预案等。
隧道超前支护施工方案

下窝铺隧道超前支护施工方案目录一、编制依据 (2)二、施工准备工作 (2)三、工程概况 (3)四、人员安排 (3)五、施工进度计划 (4)六、施工方案 (4)七、环保措施 (13)八、安全保障措施 (14)下窝铺隧道超前支护施工方案一、编制依据(1)张承高速公路崇礼至张承界段两阶段施工图设计。
(2)现行公路钢筋混凝土工程施工质量检验评定标准,《公路隧道施工技术规范》(JTG F60-2009 )和《公路工程质量检验评定标准》(土建工程)(JTG F80/1-2004 )。
(3)施工现场的实际调查情况及我单位的现有施工管理水平、施工机械设备及以往类似工程的施工经验。
`二、施工准备工作(1)对图纸进行了认真的会审,全面了解各部位的尺寸与高程。
(2)生产与生活临建设施已施工完毕。
(3)场地平整及临时道路。
①为保证正常施工,所有工作场地及住房用地均已平整。
②临时道路采用修建临时便道。
(4)供水、供电① 为保证施工连续性,施工用电已建好两台800KW变压器,临时供电已接至隧道洞口,隧道洞口准备两台200KW发电机做备用电源。
②为解决施工生产用水、生活用水,正在临时占地内打井,目前已进场5m3洒水车一台,保证正常施工用水。
隧道洞口已准备好一个20m3的水箱,高压供水管道已安装完成,可保证掌子面施工用水的需要。
(5)机械设备、人员、材料均已进场。
(6)已向施工人员进行技术交底和安全、质量培训三、工程概况下窝铺隧道位于下窝铺村东北,为分离式中隧道,隧道右幅长714m,左幅长692m。
隧道围岩地质如下:本工程除大管棚外V级围岩超前小导管为Φ 50 壁厚5mm热轧无缝钢管,长度为、环向间距35cm、外插角10-15 度,纵向水平搭接长度不小于;拱顶部共设44 根、平均排间距为3 米、其端部焊接于拱架上。
大管棚采用热轧无缝钢管,外径φ 108mm,壁厚6mm,长30m,每间隔15cm设一对φ 12mm花孔,孔纵向间距,管口段和尾部2.0m 不设;管距为环向40cm,共44 根,倾角1-2 0;钻孔直径为φ 127mm;浆液采用纯水泥浆,水灰比为W/C=1:1 ;注浆压力:初压,终压2MPa。
井巷工程超前支护方案

井巷工程超前支护方案一、引言井巷工程超前支护是指在井巷施工过程中,为了确保施工安全和顺利进行,采取一定的技术措施来保护井巷的稳定和安全。
井巷施工是矿山工程中的重要环节,对于煤矿的安全生产和资源开发具有非常重要的意义。
超前支护作为井巷工程的一项基础工程,不仅要对井巷进行合理的设计和施工,还要保障井巷的稳定和安全,确保矿山生产的顺利进行。
本文将结合井巷工程特点,对井巷工程超前支护方案进行深入探讨。
二、井巷工程超前支护的设计原则1. 安全性原则井巷超前支护的设计首要考虑的原则是安全性原则。
支护结构的设计要充分考虑井巷的地质条件、水文地质条件、岩体构造、应力状态等因素,确定合理的支护形式和参数。
在设计时要满足井巷的承载和稳定要求,确保井巷支护结构的可靠性和耐久性。
2. 经济性原则在井巷超前支护的设计中,经济性原则也是非常重要的。
设计要充分考虑井巷的使用寿命、支护结构的成本和维护费用等因素,选择合理的支护材料和结构形式,保证在达到安全要求的前提下,尽可能减少支护工程的投资和运营成本。
3. 可操作性原则井巷超前支护的设计还要考虑到支护施工的可操作性。
设计要充分考虑到施工条件和施工工艺,选择适合的支护技术和设备,保证支护工程的顺利进行。
三、井巷超前支护的技术方案1. 井巷超前支护的材料选择在井巷超前支护中,常用的支护材料包括混凝土、钢材、锚杆、聚合物材料等。
材料的选择应根据井巷的地质条件、支护结构的需求和施工条件等因素进行合理选择,以保证支护结构的稳定和耐久性。
在选择材料时,还要考虑到材料的成本和施工难易程度,综合考虑选择最合适的支护材料。
2. 井巷超前支护的结构形式井巷超前支护的结构形式主要包括立柱支护、短管支护、锚杆支护、拱形支护等,根据井巷的地质条件和使用要求,选择最合适的支护结构形式。
常用的支护结构形式还包括钢筋混凝土支护、钢架支护、玻璃钢支护等,根据井巷的具体情况选择合适的结构形式。
3. 井巷超前支护的施工工艺在井巷超前支护的施工过程中,要充分考虑施工工艺和施工条件,选择合适的施工设备和技术,确保支护工程的施工顺利进行。
超前支护工程施工方案范本

一、工程概况1. 工程名称:XX道路隧道工程2. 工程地点:XX市XX区3. 工程规模:隧道全长XX公里,单洞断面尺寸为X米×X米4. 工程特点:地形复杂,地质条件多变,需采用超前支护技术确保施工安全。
二、施工依据1. 《公路隧道施工技术规范》(JTG F60-2009)2. 《锚杆支护技术规范》(GB 50086-2015)3. 《隧道工程地质勘察规范》(GB 50287-2010)4. 《建筑基坑支护技术规范》(JGJ 120-2012)三、施工目的1. 确保隧道施工过程中的安全稳定,降低地质风险。
2. 保障隧道施工质量和进度,提高施工效率。
四、施工方法及工艺1. 施工准备(1)现场调查:对隧道工程地质、水文、气象等情况进行全面调查。
(2)编制施工组织设计:明确施工方案、施工工艺、施工进度、施工质量控制等。
(3)人员培训:对施工人员进行技术交底和安全教育。
2. 超前支护施工(1)锚杆施工:采用钻孔机进行钻孔,将锚杆插入孔内,注浆固定。
(2)钢筋网施工:在锚杆的基础上,焊接钢筋网,增强支护结构。
(3)喷射混凝土施工:在钢筋网的基础上,喷射混凝土,形成支护面。
(4)管棚施工:在隧道开挖过程中,根据地质条件,采用大管棚或注浆小导管进行支护。
3. 施工质量控制(1)严格控制锚杆钻孔深度、直径和锚杆长度。
(2)确保锚杆注浆饱满,锚固力达到设计要求。
(3)钢筋网焊接质量要保证,焊接缝不得有裂缝、脱焊等现象。
(4)喷射混凝土厚度、强度要符合设计要求。
五、施工进度安排1. 施工准备阶段:XX天2. 超前支护施工阶段:XX天3. 施工验收阶段:XX天六、安全措施1. 施工现场设置安全警示标志,提醒施工人员注意安全。
2. 严格按照操作规程进行施工,确保施工安全。
3. 定期对施工人员进行安全教育培训,提高安全意识。
4. 加强施工现场的巡查,及时发现并处理安全隐患。
七、环境保护措施1. 施工过程中,合理布置施工场地,减少对周边环境的影响。
超前支护工程施工方案模板

超前支护工程施工方案模板一、工程概况及施工范围超前支护工程是指在地下开挖时,为了保障工作面的稳定,采取支护措施在地面上提前设置的一种工程。
本次超前支护工程范围包括XXXXX。
二、施工方法及工艺流程1. 施工方法(1)初始准备工作:确定施工区域范围,清理施工场地,明确施工人员分工及安全措施。
(2)超前支护结构设计:根据设计图纸,确定超前支护结构类型、尺寸及材料。
(3)超前支护结构安装:根据设计要求进行超前支护结构的准确安装,并加固固定。
(4)支护结构验收:进行支护结构的验收,确保符合设计要求。
(5)施工总结及清理:对施工过程进行总结,进行周边环境的清理。
2. 工艺流程(1)确定开挖范围:根据设计要求确定开挖范围,并进行标注。
(2)支护结构设计:根据地质情况及设计要求,确定超前支护结构类型、尺寸。
(3)超前支护结构加固:进行超前支护结构的加固工作,确保支护结构的稳固。
(4)支护结构安装:按照设计图纸要求进行支护结构的准确定位及安装。
(5)验收及收尾:对支护结构进行验收,确保符合设计要求,并进行收尾清理工作。
三、材料及设备清单1. 材料清单(1)超前支护结构:XX钢材、混凝土、钢筋等。
(2)连接件及附件:螺栓、螺母、垫片、角码等。
(3)支护材料:支撑杆、支撑框架、锚杆等。
2. 设备清单(1)起重设备:起重机、千斤顶、起重索等。
(2)施工机械:挖掘机、推土机、混凝土搅拌机等。
(3)检测设备:测量仪器、试验仪器等。
四、施工组织及安全措施1. 施工组织(1)制定施工计划:根据设计要求及工程实际情况,制定详细施工计划。
(2)确定施工人员及分工:明确施工人员的责任及工作内容,合理安排施工人员的分工。
(3)施工现场管理:进行现场分区管理,设定施工区域及安全通道。
(4)质量及安全检查:设立施工质量及安全检查制度,对施工过程进行全程监管。
2. 安全措施(1)人员防护:对施工现场人员进行必要的安全培训,并配备必要的安全防护用品。
大管棚超前支护施工方案

大管棚超前支护施工方案在城市建设和基础设施建设中,大管棚超前支护施工方案是一项重要的技术手段,它可以有效地保障工程施工过程中的安全和顺利进行。
本文将探讨大管棚超前支护施工方案的相关内容,包括施工原理、施工工艺、施工注意事项等内容。
1. 施工原理大管棚超前支护施工方案是指在进行基础或地下工程施工时,采用大口径管棚进行支护,以确保周围环境的安全和稳定。
通过设置管棚支撑结构,可以有效地减少地面沉降,防止地表塌陷,同时也可以保护施工人员和设备的安全。
2. 施工工艺2.1 管棚支撑结构设计在进行大管棚超前支护施工时,首先需要进行管棚支撑结构的设计。
根据不同的地质条件和工程要求,确定管棚的尺寸、材质和支撑方式,确保其能够承受地下水压和土壤压力。
2.2 管棚施工在确定了管棚支撑结构后,可以开始进行管棚的施工。
首先需要进行地面的掘进和凿岩,然后将管棚逐段安装到指定位置,并进行固定和加固,同时还需要进行管棚的密封和排水处理,以确保地下水和土壤不会对管棚产生影响。
2.3 施工过程监控在进行管棚超前支护施工时,需要进行严格的监控和管理。
定期检查管棚的支撑结构和密封性能,及时发现和处理问题,确保施工过程的安全和稳定。
3. 施工注意事项3.1 地质勘察在进行大管棚超前支护施工前,需要进行详细的地质勘察,了解地下情况,确保支护方案的合理性和可行性。
3.2 安全措施施工过程中,要严格遵守相关安全规定,做好施工人员的安全防护,确保施工过程的安全。
3.3 环境保护施工过程中,要注意环境保护,做好降尘、降噪等工作,减少对周围环境的影响。
结语大管棚超前支护施工方案是一项重要的技术手段,可以有效地保障工程施工的安全和顺利进行。
通过合理设计和施工,可以实现地下工程的稳定支撑,保障周围环境的安全,为城市建设和基础设施建设提供有力的保障。
隧道洞身超前支护方案

隧道洞身超前支护方案超前支护包括超前小导管、中空注浆锚杆及普通砂浆锚杆。
Ⅴ级围岩超前小导管每隔4榀钢架打设一环,环向间距0.3m,IV级围岩纵向每隔2榀钢架打设一环,环向间距0.4m。
a.超前小导管1)超前小导管使用外径42mm,壁厚3.5mm的热轧无缝钢管制作,管长4.0m/3.5m,环向间距30cm/40cm,外插角5°~10°。
2)超前小导管钢管前端呈尖锥状,尾部焊上φ6mm的加劲箍,管壁四周钻6~8mm压浆孔,但尾部有1m不设压浆孔。
超前小导管施工时,用凿岩机成孔,孔径比设计导管管径大20mm以上。
孔与衬砌中线平行以规定仰角打入拱部围岩。
3)成孔后将小导管按设计要求插入孔中,或用凿岩机直接将小导管从型钢钢架上部打入,外露20cm支撑于开挖面后方的钢架上,与钢架共同组成预支护体系。
4)每打完一排钢管后开始注浆,注浆采用水泥浆,注浆后开挖拱部及第一次喷射砼、架设钢架。
超前小导管施工工艺流程图b.超前锚杆1)超前锚杆采用风钻钻孔,锚杆施钻利用开挖台阶的简易台架施钻,施钻时按照设计间距布孔。
2) 钻孔时钻杆尽可能垂直结构面,锚杆孔比钻杆直径大15mm,深度误差不大于±50mm,成孔后采用高压风清孔。
3)钻孔清理干净后,然后将砂浆从孔底缓缓的注入空内,为防止空内出现空洞,注浆管拔出后,立即将锚杆放入空内。
4)注浆采用水泥注浆机,注浆配合比按实验室出具的配合比进行施工。
5)砂浆应随拌随用,在初凝前必须用完,一次拌合的砂浆数量不应多与3个孔,以免时间过长,使砂浆在泵、管中凝结。
6)砂浆锚杆固定好后,将锚杆与钢筋网焊为整体。
待砂浆终凝后按规范要求抽样进行锚杆抗拔试验。
普通砂浆锚杆施工工艺流程图中空注浆锚杆采用φ25×7mm中空锚杆,使用高压风吹净钻孔,将锚头与锚杆端头组合,戴上垫片与螺母;把组装好的锚杆打入钻孔,锚杆要尽量打在钻孔的中央位置,将止浆塞穿入锚杆末端与孔口齐平并与杆体固紧,锚杆末端戴上垫板,然后拧紧螺母。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
目录1、编制依据 (1)2、工程概况 (1)3、施工组织规划 (2)4、专项施工方案 (5)5、质量保证措施 (16)6、安全保证措施 (19)深港隧道下穿地铁1号线及地下商业街暗挖段超前支护专项施工方案1、编制依据1、广深港客运专线福田站及相关工程深港隧道(深圳段)施工图;2、现场调查所获得的工程地质、水文、交通状况及施工环境等资料;3、广深港客运专线有限公司下达的总体施工进度计划;4、铁路工程技术规范及国家行业标准、规则、规程:5、《高速铁路隧道工程施工质量验收标准》,(TB10753-2010);6、《铁路隧道监控量测技术规程》,(TB10121-2007);7、《高速铁路隧道工程施工技术指南》,(铁建设【2010】241号);2、工程概况广深港客运专线ZH-4标深港隧道下穿地铁1号线暗挖段位于福田站南端,该段隧道下穿福华路地下商业街和地铁1号线会展中心~购物公园区间隧道结构。
施工里程:DK111+986.7~DK112+069,全长82.3米,Ⅵ级围岩。
该段隧道结构和福华路地下商业街、深圳地铁1号线区间隧道平面位置重叠,相互关系为:地表为益田路与福华路相交的十字路口,交通繁忙,地下一层为福华路地下商业街,地下二层为深圳地铁1号线区间隧道,地下三层为本段暗挖隧道结构。
且施工同时,地铁1号线仍处于运营状态,对检测要求高,施工难度大。
该处地面标高约为+6.0m,地铁1号线的轨面标高为-8.02m,本段暗挖隧道轨面标高为-21.832m。
隧道结构断面分两种,DK111+986.7~DK112+021,长34.3m,开挖高度为11.88m,开挖宽度为14.7m,断面146.6m2;DK112+021~DK112+069,长48m,开挖高度为11.58m,开挖宽度为14.1m,断面137.32m2。
结构上开挖边线距离地铁1号线隧道结构底板约3.1m,内有地下商业街多根桩基伸入。
超前支护措施主要有水平旋喷桩、长管棚和超前注浆。
采用洞桩法施工,非爆破开挖。
拱部设2个导洞,先施工导洞,导洞完成后,在导洞内施工钻孔桩、竖向旋喷桩和冠梁等,最后采用CRD法开挖正洞。
2.1工程地质与水文地质1)、工程地质地层自上而下为素填土、淤泥质细砂、淤泥、粗砂、粉质粘土、全风化、强风化及弱风化花岗岩。
隧道断面主要在全风化花岗岩,下部进入强风化和弱风化花岗岩。
2)、水文地质场地位于深圳市南部沿海地带,为海积平原,现已被人工改造。
地表水较发育,地表径流密布,含水层分布广,厚度大且连续稳定,地下水与地表水的水力联系密切,互为补排关系明显。
2.2超前支护主要工程数量超前支护主要工程数量表3、施工组织规划3.1 施工总体规划根据本隧道特点,结合现场实际情况,计划先从隧道两端施工导向水平旋喷桩加固拱部土层,后施工长管棚和超前注浆。
水平旋喷桩施工:为确保水平旋喷桩施工质量,配备有丰富施工经验的专业施工队伍,在施工前,严格按设计及规范要求做试桩,选取最优施工参数。
上场两套设备,先施工福田南工作井端,再施工福田站南端井端,中间搭接3m。
长管棚施工:水平旋喷桩施工后,再施工长管棚,地层已经加固,不易塌孔,选用HTG-200型管棚钻机,钻孔完成检查合格后,插入管棚管,最后注浆。
超前注浆:直接在隧道两端的竖井和南端井侧墙上钻孔,侧墙作为止浆墙,分别从两端钻孔,北端注浆长度为41.15m,南端注浆长度为46.15m,中间搭接5m。
根据进度情况,上场2~3套设备,先施工南端,再施工北端。
注浆采用前进式分段注浆,分段长度3~5m,注浆压力0.5~1MPa,注浆速度5~110L/min,孔底间距1.6m,扩散半径1.2m,浆液填充系数大于0.8。
3.2 施工组织机构及劳动力组织本隧道由五工区负责施工,并配备有隧道、水平旋喷和钻孔桩施工经验的专业施工队,管理人员配备见下表。
主要管理人员配置表计划配置超前支护劳务队一个,超前支护队下设长管棚班、水平旋喷班和超前注浆班,具体任务安排及劳力配备见下表。
具体任务安排及劳力配备表3.3 施工准备资料员根据设计要求准备本工程相关的规范、验标等技术资料,并根据广深港公司下发的技术资料表格,准备好与本工程相关的资料表格,学习资料编制和填写方法要求。
组织工程部及质检部全体技术人员对图纸进行审核,将存在问题归纳汇总,并及时上报设计单位,经明确答复后按答复施工。
根据本工程特点和所含分部工程或工序情况,分析存在的技术重难点,组织工程部对重难点施工部位和各工序编制相应的技术交底。
并在各工序或部位开工前,组织全体作业人员进行学习。
试验人员及测量人员根据施工图内容,编制试验检测和测试工作计划,做好仪器设备和人员配备准备。
每个工序的第一个检验批作为样板工程,由工区总工程师亲自把关,质检部验收后,报请工区总工验收,最后由监理工程师验收,验收合格后,作为工序样板,严格按样板做好各道工序施工。
3.4 机械设备及计量测试仪器配置超前支护施工阶段,主要配置管棚、旋喷桩、超前注浆施工设备,详见下表。
主要施工机械设备配置计划表根据本隧道特点,主要计量、测试仪器配置见下表。
计量、测试仪器配置表3.5 施工进度计划计划工期为5.3个月,水平旋喷桩计划工期2012年8月20日至12月20日;长管棚计划工期2012年10月20日至12月31日;超前注浆计划工期2012年11月1日至2013年1月31日。
4、专项施工方案4.1 导向水平高压旋喷桩施工在隧道拱部布置φ600高压水平导向旋喷桩,共三排,孔间距400mm,排间距400mm,见旋喷桩及超前注浆布置图。
上场2套设备从两端施工,采用跳打、对打,北端加固长度为41.15m,南端加固长度为44.15m,搭接3m。
旋喷桩及超前注浆布置图4.1.1、工艺流程4.1.2、施工步骤(1)测放桩位测定并放出桩位,作好桩位标志,编定桩号,跳桩施工。
(2)设备安装调试HTG-200水平定向钻机 XPB-90E高压注浆泵平整工作平台,场地要求平整及硬化,同时挖设排水及废浆回收通道。
铺设轨道,安装立柱。
要求H型钢轨找平误差≤3mm;底盘对角线找方误差±3mm;斜拉筋需绷紧,交叉拉力基本相等;四柱对角误差±5mm。
对孔位。
设备安装好后,按技术交底调整钻机角度、方位,对准孔位,孔位误差控制在±50mm以内。
检查钻机、高压注浆泵运行是否正常,油路、电路是否完好通畅,符合安全要求。
安装钻头,并检查探棒及喷嘴是否能正常工作。
(3)开孔埋设密封装置使用吊线和水平尺调试安装好开孔器底座,进行预开孔,埋设孔口管,根据监测结果决定是否需要安装孔口密封装置。
(4)打设预导孔将导向钻头及第一根钻杆送入孔口管内。
开始钻进,每钻进3m要使用SE-2水平导向仪测量一次,并做好测量记录,一旦发现偏斜要及时进行纠偏,直到钻至设计深度。
水平旋喷桩施工顺序采取:先施工外层旋喷桩,再施工内层旋喷桩,最后施工中层旋喷桩;同一层旋喷桩先由拱脚向拱顶跳桩施工,左右交替(左2、右2、左4、右4……)直至顶部。
再从拱顶至拱脚,左右交替补喷所缺孔位,使左右均匀受压,后旋喷孔固结体能填补两孔间隙。
(5)终孔检测检查孔深和打设角度偏差,孔深不得小于设计深度,入孔角度控制在0.8%,成孔偏差不超过0.5%。
(6)配制浆液根据试桩结果,选定水泥浆配比为1:1,浆液搅拌必须均匀,搅拌时间不小于5分钟,一次搅拌使用时间亦控制在4小时以内。
制浆过程中应随时测量浆液比重,每孔高压喷浆结束后要统计该孔的材料用量。
(7)拔杆喷浆为保证旋喷质量,进行高压喷浆前应检查高压注浆泵,查看泵压读数,在达到30Mpa—50Mpa时,才可开始喷浆施工,同时,启动真空负压装置,主动排浆。
注浆流量控制在80L/min~90L/min,注浆时拔杆速度控制在15~20cm/min以内。
在高压喷浆时,泵工应随时观察泵压变化,一旦发现泵压过低或过高时应及时停止喷浆,查明原因后再恢复高压喷浆。
注浆压力监测当钻杆拔至离孔口0.5米处高压泵停止注浆,关闭浆液输送通道,再缓慢拔出钻杆,进行封孔作业。
(8)封孔缷下孔口管最外端的密封装置,关闭循环液排出口。
拔出钻杆和钻头,封孔。
(9)清洗高压注浆泵及钻杆4.1.3、质量控制(1)工程开工前,认真做好技术交底,上岗人员必须经过技术培训,特殊工种必须持证上岗。
(2)孔位误差不得大于50mm,倾角与设计误差不得大于1°。
(3)水泥土固结体28天无侧限抗压强度大于5Mpa。
(4)水平旋喷桩桩径应大于600mm。
(5)实时仪器监测纠偏。
在孔位开始钻进前用经纬仪和水准仪准确调整钻进方向,同时在钻头内部安装测控设备SE-2型无线水平导向仪,测量全程轨迹,控制偏差。
安装导向装置及定向跟踪测量钻进方法原理:水平定向钻进方法是非开挖管线施工的一种方法。
该方法要求在钻进过程中,接收仪能够跟踪准确测定钻头在地下的位置和方向。
根据钻头在钻进过程中的位置和方向同设计轨迹的差异,利用能进行调节方向的钻头(一般为楔型钻头)改变钻头的钻进方向,从而按设计要求完成各种管线的铺设。
钻头示意图如下:A、如图所示:钻头内装有特制的传感器,传感器直接由15V直流供电。
显示屏显示钻头的倾角(水平角度)、面向角(导向板的方向:导向板朝上即为12点,如同钟面)。
打设角度如果偏下,可以把钻头调到12点,即导向板朝上,直接顶进,此时由于导向板底板斜面面积大,受到一个向上的力,钻头轨迹就会朝上运动。
同理在6点纠偏可以使钻头轨迹朝下,9点、3点分别是为左、右纠偏方向。
如果角度合适,钻机会匀速旋转钻进,此时钻杆轨迹一般是平直的。
所以导向钻头是上下纠偏的关键。
B、本工程施工的钻头中传感器发射出来的角度信号被掌子面连续墙所屏蔽,接收显示屏无法收到信号;为解决施工中钻孔角度的监测信号传递问题,专门制作两个信号接收放大器,把该放大器放置在所要施工位置附近的地层内,避免建筑物或者金属物对信号的屏蔽和干扰。
4.1.4、工艺要点⑴施工角度控制和定位开工前,在地层内不同深度处埋设2个接收天线,确保钻孔全程均能测量钻孔偏斜度。
每钻进3米测量一次,及时纠偏。
⑵管内排浆调控系统本工程中,隧道拱顶距离开挖线约3米高处是深圳地铁1号线,施工中一旦因旋喷排浆不畅而导致地铁隆起超标,后果将不堪设想,因此,采用真空负压强制排浆系统。
主要设备有:导向排浆喷头、中空排浆钻具、大口径中间排浆送水器、导流强排泵和相应的压力传感器等,如下图所示。
强排导向钻头强排浆钻杆示意图强排浆送水器示意图射流泵工作原理4.1.5、施工注意事项施工过程中,操作人员要随时记录压力、喷浆量、钻进速度、拔钻杆速度等有效参数。
施工时严格控制各种施工参数,发现问题及时汇报处理。
现场施工做到及时记录、及时调整、及时汇报处理。
