接线端子排的连接方式
快速接线端子使用方法

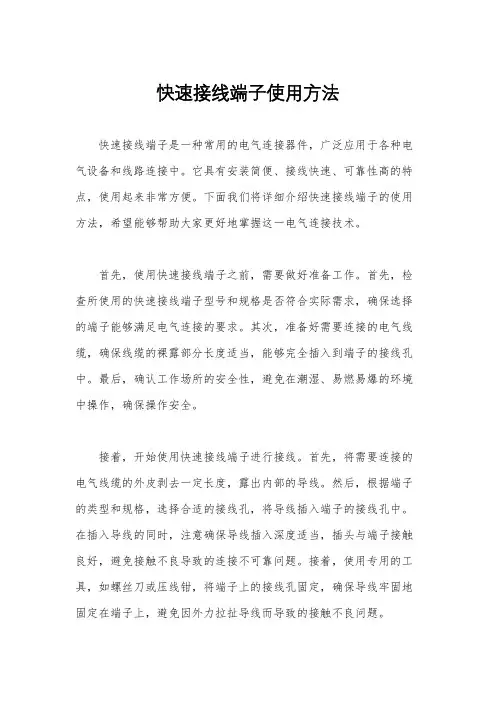

快速接线端子使用方法快速接线端子是一种常用的电气连接器件，广泛应用于各种电气设备和线路连接中。
它具有安装简便、接线快速、可靠性高的特点，使用起来非常方便。
下面我们将详细介绍快速接线端子的使用方法，希望能够帮助大家更好地掌握这一电气连接技术。
首先，使用快速接线端子之前，需要做好准备工作。
首先，检查所使用的快速接线端子型号和规格是否符合实际需求，确保选择的端子能够满足电气连接的要求。
其次，准备好需要连接的电气线缆，确保线缆的裸露部分长度适当，能够完全插入到端子的接线孔中。
最后，确认工作场所的安全性，避免在潮湿、易燃易爆的环境中操作，确保操作安全。
接着，开始使用快速接线端子进行接线。
首先，将需要连接的电气线缆的外皮剥去一定长度，露出内部的导线。
然后，根据端子的类型和规格，选择合适的接线孔，将导线插入端子的接线孔中。
在插入导线的同时，注意确保导线插入深度适当，插头与端子接触良好，避免接触不良导致的连接不可靠问题。
接着，使用专用的工具，如螺丝刀或压线钳，将端子上的接线孔固定，确保导线牢固地固定在端子上，避免因外力拉扯导线而导致的接触不良问题。
接线完成后，需要进行接线质量的检查。
首先，检查接线孔固定是否牢固，确保导线不会因外力拉扯而脱落。
其次，使用万用表或者专用的测试仪器，对接线进行导通测试，确保接线质量良好，没有接触不良或者短路等问题。
最后，对接线进行外观检查，确保接线部分没有裸露的金属部分，避免因外部环境导致的安全隐患。
最后，使用快速接线端子进行接线时，需要注意一些使用注意事项。
首先，避免在电气设备通电状态下进行接线操作，确保操作安全。
其次，避免在潮湿、易燃易爆的环境中操作，确保操作环境的安全性。
最后，在接线完成后，对接线部分进行固定，避免因外力拉扯导线而导致的接触不良问题，确保接线的可靠性和安全性。
总之，快速接线端子是一种非常方便实用的电气连接器件，使用起来非常简便快速。
通过本文的介绍，希望能够帮助大家更好地掌握快速接线端子的使用方法，确保电气连接的可靠性和安全性。
接线端子与压接方式_图文
端子原料知识
主要供方介绍
MOLEX（莫莱克斯）
• 公司概况：
成立于1938年，本部于美国。
纤维
MOLEX是全球第二大电子产品光 学 内部联结件系列产品、转换器 开关
工具的制造商。
产品：
胶套、端子类及操作机械如电话线用 胶套及电源动力用胶套等。
端子原料知识
主要供方介绍
AMP（安普） • 公司概况：
端子的机械强度是端子重要的特性之一
不论哪一种端子压接，都必须达到它本身
原本的设计要求。
压接后端子的强度，至少要达到线材本身
*拉伸强度的80％！ （但这也不是一概而
31
定的，只是一般性的标准〕
电性能的要求是连接最重要的要求！ 也是连接最明显的要求！
☺ ☺☺ ☺☺
一个好的连接，压接电阻低而稳定,电能传输顺畅, 损失较少。要注意：压接只是将线材延伸。
压接不良次品现象
端子变形
端子后仰导致入胶套尖端翘起
对扣压接
此处杯口
• 空扣：对扣未接触胶皮，对扣 不可有,影 与杯位之间要求露胶皮尺寸 响入胶套 MIN =0.5mm(有绝缘高度要求 的除外)；
• 一边对扣平行靠在另一边对扣 上的现象不能出现在SONY， MINEBEA , H.P 客户的产品 中；
SEH.SXH SVH......
MOLEX:一般以4－5个数字开头，如 5263PBT 35068-9702.5298T...... AMP:通常名称为17***。如170324 －1 173682 170324－1。
端子原料知识 JST
• 名称代码： 0 0 1 T － P 0.6 M
A B CDE
接线端子与压接方式_图文.ppt
hxd1b冷却塔接线端子排列
hxd1b冷却塔接线端子排列标题：hxd1b冷却塔接线端子排列一、前言在现代工业生产中，冷却塔是不可或缺的设备。
而冷却塔的接线端子排列则是冷却系统中的重要组成部分之一。
本文将详细介绍hxd1b冷却塔接线端子排列的相关知识。
二、hxd1b冷却塔接线端子排列的基本要求1. 安全性hxd1b冷却塔接线端子排列的首要要求是保证电气安全。
端子排列应符合国家电气安全标准，确保电流的稳定传输，防止过热、短路等危险情况发生。
2. 效率性端子排列的设计应考虑到冷却塔工作的高效率。
合理的排列方式可以保证电流的快速传输，减少能量损耗并提高冷却塔的整体效率。
3. 可维护性在实际应用中，冷却塔出现故障时需要进行维护或更换电器设备。
因此，端子排列应设计合理，方便工程师和技术人员对线路进行检修和调试，确保冷却塔的可持续运行。
三、hxd1b冷却塔接线端子排列的常见方式1. 直线排列直线排列是最常见的端子排列方式之一。
通过将端子按照电路连接的顺序依次排列在横向的导轨上，可以使线路更加清晰易懂。
这种方式适用于电路相对简单的情况。
2. 平行排列平行排列是将端子以相同方向并列排列的方式。
这种排列方式可以简化线路的布置和连接，提高线路传输效率。
同时，它也方便了后期的维护工作，使得整个冷却塔的管理更加便利。
3. T字型排列T字型排列是将主要电源线路与控制线路分别排列在两个T字型结构上的方式。
这种排列方式能够明确划分电源和控制线路，减少干扰，确保电气系统的稳定运行。
四、hxd1b冷却塔接线端子排列的经验总结在实际应用中，hxd1b冷却塔接线端子排列需要根据具体的电路设计和现场要求进行合理的布局。
同时，还需要注意以下几点经验总结：1. 标记清晰在排布端子时，为了方便维护和操作，应在每个端子上进行清晰的标记，包括线路名称、电压等信息，以免混淆。
2. 合理规划空间冷却塔的空间有限，因此在进行端子排列时需要合理规划空间，确保线路之间有足够的距离，减少线路之间的干扰。
插座接线方法
插座接线方法插座接线方法是在家庭装修或者维修中常见的一个环节，正确的插座接线不仅能够保障电器设备的正常使用，还能确保家庭用电的安全。
下面将介绍几种常见的插座接线方法，希望能对大家有所帮助。
首先，我们需要了解一下插座的基本结构。
一个标准的插座通常由插座面板、接线端子和外壳组成。
接线端子通常分为L、N、E三个端子，L端子连接火线，N端子连接零线，E端子连接地线。
在接线时，我们需要根据电器设备的功率和电压来选择合适的导线规格，以及正确的接线方法。
接下来，我们将介绍几种常见的插座接线方法。
第一种是单相插座的接线方法。
单相插座通常用于家庭中的一般电器设备，如电脑、电视机等。
在接线时，首先需要确定好L、N、E三个端子的位置，然后根据导线规格进行剥线处理，将导线分别连接到对应的端子上，并用螺丝拧紧，确保接触良好。
接线完成后，再将插座面板安装到外壳上，插座就可以正常使用了。
第二种是三相插座的接线方法。
三相插座通常用于一些大功率的电器设备，如空调、热水器等。
在接线时，需要根据电器设备的功率和电压来选择合适的三相插座，并确定好L1、L2、L3、N、E五个端子的位置。
接线方法与单相插座类似，只是需要连接的导线更多，所以在接线之前需要仔细核对每根导线的位置，确保接线正确无误。
最后，无论是单相插座还是三相插座，在接线完成后，都需要进行一次接线测试，确保插座的接线没有问题。
测试时可以使用万用表来检测各个端子之间的电阻值，以及接地线是否接地良好。
如果测试结果正常，那么插座就可以正常使用了。
总之，插座接线方法是家庭装修或者维修中一个重要的环节，正确的接线方法能够确保家庭用电的安全，也能保障电器设备的正常使用。
希望通过本文的介绍，大家能够对插座接线方法有所了解，也能在实际操作中做到安全接线，保障家庭用电的安全。
希望以上内容对你有所帮助，谢谢阅读！。
弹片式端子排接线方式对比研究
106交通科技与管理技术与应用1 概述 弹片式端子排，如图1所示，是轨道交通车辆常见的一种电气连接产品。
主要用于电气线路接线的中转，以便于检修维护；或者用于电气线路的分线，如一路分成多路。
其常见的接线方式有两种，直接接入（或者裸接，如图2），以及带冷压接头接入（如图3）。
下面将从影响端子排电气接线质量的关键机械和电气性能因素出发，对两种接线方式的的性能参数进行对比，从而为弹片式端子排的接线方式选择提供参考。
图1 接线端子排 图2 直接接入 图3 带冷压接头接入2 试验项目 对于弹片式接线端子，在直接接入与带冷压头接入两种接线方式下，端子压接连接的性能区别，将通过试验进行验证；试验项点包括：拉出试验、温升试验、电压降试验、短时耐受电流试验。
试验遵循标准GB/T 14048.7-2016（IEC 60947-7-1-2009,MOD）《低压开关设备和控制设备 第7-1部分：辅助器件 铜导体的接线端子排》的要求。
2.1 拉出试验 试验旨在检验端子排电气连接的可靠性。
试验根据标准GB/T 14048.7第8.3.3.3条款进行。
拉拔试验中，对所连接的导线施加长达1 min 的无冲击拉力，拉力要求满足表1要求。
试验中，导线既不能从接线单元脱落，也不能在接线单元处断开。
图4 拉出试验 表1 拉出试验拉力数值导体截面/mm 2 1.0 1.5 2.546101625拉力/N3540506080901001352.2 电压降试验①——电压降测量点②——温度测量点（中间接线座导电片中点）图5 电压降试验作者简介：王剑平（1984-）,男,福建泉州人,本科,工程师,从事轨道交通装备电气设计。
弹片式端子排接线方式对比研究王剑平（中车株洲电力机车有限公司,湖南 株洲 412001）摘 要：文章介绍了弹片式端子排的两种接线方式，并通过试验对比，为弹片式端子排的接线方式选择提供参考。
关键词：车辆；端子排；接线方式交通科技与管理107技术与应用表2 拉出试验拉力数值导体截面/mm 2 1.0 1.5 2.546101625试验电流/A13.517.52432415776101 电压降试验用于检验接线点在温度变化等条件下的连接质量。
快速接线端子使用方法
快速接线端子使用方法快速接线端子是一种用于快速连接电线的电气连接器，它能够快速、方便地完成电线的连接工作，广泛应用于家庭电气、工业控制等领域。
下面将介绍快速接线端子的使用方法，希望能够帮助大家更好地使用这种电气连接器。
首先，选择合适的快速接线端子。
在选择快速接线端子时，需要根据电线的规格和连接需求来确定合适的型号和规格。
一般来说，快速接线端子有不同的规格和尺寸，需要根据实际情况进行选择。
接着，准备工具和材料。
使用快速接线端子时，需要准备好剥线钳、扭线钳、电线切割工具等必要的工具，以及电线、快速接线端子等材料。
在进行接线之前，首先需要将电线的外皮去除，露出内部的导线。
使用剥线钳可以轻松地去除电线的外皮，露出足够的导线长度，以便后续的连接操作。
接下来，使用扭线钳将导线进行扭接。
将需要连接的导线分别用扭线钳进行扭接，确保扭接牢固，导线之间不会出现松动或脱落的情况。
然后，将扭接好的导线分别插入到快速接线端子的对应插槽中。
通常快速接线端子会有标识，分别表示正极和负极，需要根据实际情况进行连接。
最后，使用扭线钳或螺丝刀等工具将快速接线端子的固定螺丝拧紧，确保连接牢固可靠。
在拧紧螺丝的过程中，需要注意不要过紧或者过松，以免影响连接效果。
通过以上步骤，就可以完成快速接线端子的使用。
在使用过程中，需要注意以下几点：1. 注意电线的规格和型号，选择合适的快速接线端子；2. 在进行接线之前，确保电源已经关闭，以免发生触电等意外事故；3. 在连接过程中，需要注意导线的连接方向和位置，确保连接正确无误；4. 在连接完成后，可以使用万用表等工具进行导通测试，确保连接良好。
总之，快速接线端子是一种方便快捷的电气连接器，能够大大提高电线连接的效率和便利性。
通过正确的使用方法，可以更好地发挥其作用，希望以上介绍能够对大家有所帮助。
快速接线端子使用方法
快速接线端子使用方法快速接线端子是一种用于连接导线的电气连接器，它可以快速、方便地连接和断开导线，是电气连接中常用的一种工具。
在实际使用中，正确使用快速接线端子可以提高工作效率，减少故障率，保障安全。
接下来，我们将介绍快速接线端子的使用方法，希望能对大家有所帮助。
首先，准备工作。
在使用快速接线端子之前，需要做好准备工作。
首先要检查所需的工具和材料是否齐全，确保工作环境整洁、安全，以及电源是否已经切断。
同时，还需要对接线端子进行检查，确保其外观完好，没有损坏或者腐蚀。
只有做好了这些准备工作，才能进行后续的接线操作。
其次，接线操作。
接线操作是使用快速接线端子的关键步骤。
首先，需要将导线的绝缘层去除一定长度，露出导线的金属部分。
然后，将导线插入快速接线端子的插槽中，确保金属部分完全插入，并且没有外露。
接下来，使用合适的工具，将端子的接线孔紧固，确保导线牢固地连接在端子上。
最后，进行一次拉力测试，确保导线和端子之间的连接牢固可靠。
最后，检查和测试。
在完成接线操作后，需要对连接部分进行检查和测试。
首先，检查接线部分是否存在松动或者脱落的现象，确保连接牢固。
其次，使用万用表或者测试仪器对接线部分进行导通测试，确保导线和端子之间的连接正常。
最后，接通电源，对接线部分进行电气测试，确保接线部分工作正常，没有故障。
综上所述，快速接线端子的使用方法包括准备工作、接线操作、检查和测试。
正确使用快速接线端子可以提高工作效率，减少故障率，保障安全。
希望以上内容能对大家有所帮助，谢谢阅读！。
PLC接线端子排安装接线图
PLC接线端子排安装接线图
系统集成工程中，一般输入输出设备不可能都直接与的多个输入输出端子公用一个端，也不可能在一个端子上连接几根甚至十几根导线，所以，必须通过端子排连接。
接线端子排通常是由多片端子并排安装在导轨上组成的。
每片接线端子的两个接口是短接的，根据需要可以将各片端子短接在plc通过端子排与外围设备连接一起。
PLC通过端子排与外围设备连接的示意图见图所示。
也可以采用编码呼应法标注各端子接线。
备注：为了电气接线的实际需要电工会把接线端子拼接成一组接线端子排,它们在性能上是一样的只是在形态上发生了一丝的变化。
01端子排图.ppt
三、端子排图
端子排标志图例
盘后接线图
至
小
母
X1
线 TA3 1 KA5:2
TA4 2 KA6:2
3 KA6:8
+KM 4 KA5:1 -KM 5 KT7:7
6
7 XB:2
8 KS8:5Biblioteka 9端子排图10
11
四、端子排的接线
（一）端子排的安装应符合下列要求:
1、端子排应无损坏，固定牢固，绝缘良好。 2、端子应有序号，端子排应便于更换且接线方便：离地高度大于350mm. 3、回路电压超过400V者，端子板应有足够的绝缘并涂以红色标志。 4、强、弱电端子宜分开布置：当有困难时，应有明显标志并设空端子隔开或 设加强绝缘的隔板。 5、正、负电源之间以及经常带电的正电源与合闸或跳闸回路之间宜以一个空 端子隔开。 6、电流回路应经过试验端子，其他需断开的回路宜经特殊端子或试验端子， 试验端子应接触良好。 7、潮湿环境宜采用防潮端子。 8、接线端子应与导线截面匹配，不应用小端子配大截面导线。
（二）二次回路接线应符合下列要求：
1、按图施工，接线正确。 2、导线与电气元件间采用螺栓连接、插接、焊接、或压接等，均应牢固可靠 。 3、盘、柜内的导线不应有接头，导线线芯应无损伤。 4、电缆线芯和所配导线的端部均应标明其回路编号，编号应正确，字迹清晰 ，且不易脱色。 5、配线应整齐、清晰、美观，导线绝缘应良好，无损伤。 6、每个接线端子的每侧接线宜为1根，不得超过2根。对于插接式端子，不同 截面的两根导线不得接在同一端子上：对于螺栓连接端子，当接两根导线时， 中间应加平垫片。 7、二次回路接地应设专用螺栓。
（三）接线
1、导线剥除的长度 设导线端部的绝缘剥除长度为L，当导线端部用管状接头(闭 口)时 ，L取线芯插入管状接头套筒的长度L1再加上2～3mm， 即L=L1+(2～3) ；当导线端部用板状接头(开口)时，L取线芯 插入管状接头套筒的长度 L1再加上1～2mm，即L=L1+(1～2)。 2、接线方式 控制线路的接线线端处理必须 使用专用铜接头和与其匹配的 标准 压接工具。在厂家中发现 其控制线路线端的处理竟然使 用斜口钳的刃 部进行剪切式压 接或使用其他钳具的受力平面 进行平面挤压式压接
端子排接线注意事项
端子排接线注意事项端子排是一种常用的电气连接器件，用于将多个电缆或导线连接在一起，起到导电和固定的作用。
在进行端子排接线时，我们需要注意一些事项，以确保接线的可靠性和安全性。
本文将从几个方面介绍端子排接线的注意事项。
一、选择合适的端子排在进行端子排接线前，我们需要根据具体的应用需求选择合适的端子排。
端子排的类型和规格有很多，如固定端子排、插拔式端子排、可堆叠端子排等。
不同类型的端子排适用于不同的场合，因此我们需要根据具体的接线要求选择合适的端子排。
二、正确安装端子排在安装端子排时，需要确保端子排与电源线或设备的接触良好。
首先，要确保端子排与安装面的接触良好，可以使用适当的螺丝或夹子将端子排固定在安装面上。
其次，要确保电源线或设备与端子排的连接牢固，可以使用螺丝或卡子将导线与端子排固定在一起。
三、正确连接导线在进行端子排接线时，需要确保导线的连接正确可靠。
首先，要保证导线的绝缘层完好无损，以免发生漏电或短路等安全问题。
其次，要确保导线的截面积与端子排的电流容量匹配，以避免因电流过大而导致端子排过载或发热。
此外，还要注意导线的连接方式，可以使用压接、螺纹连接或焊接等方式，确保连接牢固可靠。
四、避免过度拧紧在连接导线时，要避免过度拧紧螺丝或螺母，以免损坏导线或端子排。
过度拧紧会导致螺纹损坏或压扁导线，影响接线的可靠性。
因此，在拧紧螺丝或螺母时，要掌握适当的力度，确保连接紧固而不过紧。
五、保持端子排整洁在进行端子排接线后，要保持端子排整洁。
可以使用束线带或导线槽等工具将导线整齐地固定在端子排上，避免杂乱无章的线束。
整洁的线束不仅美观，而且方便维护和排查故障。
六、定期检查和维护为了确保端子排接线的可靠性，我们需要定期检查和维护端子排。
定期检查可以发现并及时处理导线松动、绝缘破损或腐蚀等问题，以免引发电气故障或安全事故。
维护工作包括清洁端子排及周围环境、紧固松动的螺丝或螺母、更换老化的绝缘套等。
总结：端子排接线是电气工程中常见的操作，正确的端子排接线可以确保电气连接的可靠性和安全性。
端子排的工作原理
端子排的工作原理端子排（Terminal Block）是一种用于电气连接的装置，广泛应用于各种工业和民用领域。
它的主要作用是将电气信号或电力传输到不同的设备或电气元件之间。
端子排的工作原理是基于电路连接和固定性能的，以确保电气连接的可靠性和稳定性。
一、电路连接原理：1.导电材料：端子排通常由金属材料制成，如黄铜或铝合金。
这些材料具有良好的导电性能，能够有效传递电能。
2.电气接触：端子排中的导电金属材料要保证与连接电缆或电线的良好接触。
这可以通过螺纹、弹簧、插入孔等设计实现。
螺纹设计使用螺母与螺纹孔相互结合，使电缆或电线夹持在螺纹缝中。
弹簧设计借助弹力将电缆或电线夹紧在端子排上。
插入孔设计通过牢固地插入电缆或电线，使其与端子排的金属接触。
3.紧固力：为了确保电气接触的可靠性，端子排必须提供足够的紧固力来稳固电线或电缆。
这样可以避免连接松动或断开，保证电能的传输稳定性。
二、固定性原理：1.板载固定：端子排通常安装在电路板上，用螺钉或焊点固定。
通过这种方式，端子排紧固在电路板上，以确保连接线稳定。
2.导轨固定：在一些特殊应用中，端子排可以被安装在导轨上，例如DIN导轨。
这种方式可以便于安装和维护，使得端子排易于拆卸和更换。
3.安装底座：为了方便维护和管理，一些端子排还可以配备安装底座。
安装底座可以将端子排组织成一组，从而更好地管理连接线。
三、性能特点：1.绝缘性：端子排具备良好的绝缘性能，能够防止电流在不同电子元件之间的相互干扰和短路。
2.灵活性：端子排可根据需要定制，适合不同的电器设备，能够满足各种连接需求。
3.扩展性：端子排通常可以进行模块化扩展，以满足电路复杂性的需求。
4.可靠性：端子排通过合理的设计和高质量材料的选择，保证了电路连接的可靠性和稳定性。
总结：。
接线端子规格种类接线端子排的连接方式
接线端子规格种类接线端子排的连接方式接线端子是电气连接的一种重要部件，用于将电线与电气设备连接。
它可以确保电线的固定和良好的电气连接，并提供一种便利的方式来连接或断开电路。
接线端子的规格种类非常多，常见的有螺旋接线端子、压线接线端子、插销式接线端子、弹片式接线端子、卡扣式接线端子等。
下面将详细介绍这些接线端子的特点和使用方法。
1.螺旋接线端子：这种端子使用螺旋机构将电线固定在端子上。
它可以提供较强的连接力，并适用于大部分电线的连接。
它的缺点是连接速度相对较慢，适用于不需要经常拆卸的场合。
2.压线接线端子：这种端子通过压紧电线来实现连接。
它的特点是连接速度快，适用于需要频繁拆卸的场合。
它的缺点是连接力相对较弱，不适用于高电流和高压的场合。
3.插销式接线端子：这种端子使用插销进行连接。
它的特点是连接方便快速，适用于需要频繁拆卸的场合。
它的缺点是连接力较弱，适用于低电流和低压的场合。
4.弹片式接线端子：这种端子使用弹簧式结构固定电线。
它的特点是连接方便快速，并且连接力较强，适用于大部分电线的连接。
它的缺点是结构比较复杂，成本较高。
5.卡扣式接线端子：这种端子使用卡扣进行连接。
它的特点是连接方便快速，并且连接力较强，适用于大部分电线的连接。
它的缺点是安装需要专用工具，不太适合需要频繁拆卸的场合。
除了上述常见的接线端子外，还有许多其他特殊用途的接线端子，如高温接线端子、防水接线端子等。
这些接线端子都具有特定的特点和使用方法。
在实际使用中，接线端子通常会被安装在接线端子排上。
接线端子排是由多个接线端子组成的一种连接设备。
它可以将多个电线连接在一起，并提供一个统一的接口来连接电气设备。
接线端子排的连接方式有两种：拼插连接和螺钉连接。
拼插连接是将接线端子插入接线端子排的插槽中，通过插销或卡扣固定。
螺钉连接是将接线端子通过螺旋机构固定在接线端子排上。
无论是哪种连接方式，接线端子排的作用是提供一个方便、可靠的电气连接。
针型端子接端子排的接线标准
针型端子接端子排的接线标准针型端子是一种常见的电气连接器件，广泛应用于电子设备、通信设备、仪器仪表等领域。
针型端子具有良好的导电性能、可靠的连接性能和易于安装的特点，因此在各种电气系统中得到了广泛的应用。
接线是针型端子使用过程中的重要环节，正确的接线方法可以保证电气系统的稳定运行，提高设备的可靠性和安全性。
本文将对针型端子接端子排的接线标准进行详细的介绍。
一、针型端子的基本概念1. 针型端子：针型端子是一种具有固定形状和尺寸的金属接触件，用于连接导线和电气设备。
针型端子的一端为针状，另一端为压接或焊接的导线。
2. 端子排：端子排是一种用于连接多根导线的电气连接器，通常由绝缘材料制成，具有一定的防护等级。
端子排上设有多个针型端子，用于连接不同电路的导线。
二、针型端子接端子排的接线标准1. 选择合适的针型端子和端子排：根据电气系统的需求，选择合适的针型端子和端子排。
针型端子的型号、尺寸和电流容量应与导线和电气设备的参数相匹配；端子排的位数、间距和电压等级应满足电气系统的需求。
2. 清洁接线部位：在接线前，应清洁针型端子和端子排的接线部位，确保无油污、氧化物等杂质。
可以使用棉签蘸取酒精或清洁剂进行清洁。
3. 剥线：根据针型端子和导线的截面，选择合适的剥线工具，将导线的绝缘层剥离。
剥线长度应适中，不宜过长或过短。
剥线后，应检查导线的芯线是否完好无损。
4. 插线：将剥好的导线插入针型端子的孔内，注意导线的方向和位置。
导线应与针型端子的孔紧密配合，不得松动或歪斜。
插线时，应避免对导线和针型端子造成损伤。
5. 压接：对于需要压接的针型端子，应使用专用的压接工具进行压接。
压接时，应保持适当的压力，使导线与针型端子紧密连接。
压接后，应检查导线和针型端子的连接是否牢固。
6. 焊接：对于需要焊接的针型端子，应使用合适的焊接方法进行焊接。
焊接时，应注意焊接温度、时间和焊锡量，确保焊接质量。
焊接后，应检查导线和针型端子的连接是否牢固。
接线端子排
熔断器（fuse）是指当电流超过规定值时，以本身 产生的热量使熔体熔断，断开电路的一种电器。熔 断器是根据电流超过规定值一段时间后，以其自身 产生的热量使熔体熔化，从而使电路断开；
运用这种原理制成的一种电流保护器。熔断器广泛 应用于高低压配电系统和控制系统以及用电设备中， 作为短路和过电流的保护器，是应用最普遍的保护 器件之一。
端子，一个导电片加一个绝缘片组成一个端子。许 多端子组合在一起构成端子排。
端子排的作用就是将屏内设备和屏外设备的线路相 连接，起到信号（电压电流）传输的作用。使得接 线美观，维护方便。
在远距离线之间的连接要牢靠，施工和维护方便。
端子排应用的目的是为了导线连接方便。其实就是
一段封在绝缘塑料的金属片，两端都有孔可以插入 导线，有螺丝可以用来紧固或者松开。
现在，在一些熔断体中使用化学材料进行灭弧措施。
例如石英砂。
熔体采用经化学处理过得高纯度石英砂作为灭弧介质
品牌：德力西 品名：刀型触额定工作电流：100A
额定工作电压： AC500V/AC690V/DC250V/ DC440V.
美观，规范 方便安装 方便维修 方便安装远控
熔断器及低压负荷开关在工作时串联在电路中的， 对电路和电气设备起过载和短路保护作用。
熔丝的额定电流一定要和熔断器配合
不能贸然更换熔断后的负荷开关的熔体，需要查明 原因，排除故障后更换。
必须调换同一种类元件，不能混装同容量或非同容 量元件。
接线端子接线方法
接线端子接线方法接线端子是电路连接的重要组成部分，广泛应用于电气设备、通信设备、控制设备等领域。
接线端子的接线方法决定了电路的连接质量和可靠性，下面将从基本的接线原理、接线方式、接线材料等方面详细介绍接线端子的接线方法。
1. 接线原理接线端子的接线原理是基于导电性原理，通过压力或螺旋紧固等方式，将电线插入或夹紧在接线端子上，实现电路的互连。
接线端子的内部结构通常分为导电板、接线孔、线夹等部分，其作用是实现电线与电器设备之间的连接。
在接线过程中，要保证导电板与电线之间的良好接触，确保电流能顺畅地流过。
2. 接线方式接线端子的接线方式多种多样，常见的有螺旋紧固接线、压力接线、焊接接线等。
(1) 螺旋紧固接线螺旋紧固接线是最常见的接线方式。
通常使用螺丝将电线固定在接线端子上。
这种接线方式安全可靠，适用于各种场合。
螺旋紧固接线需要注意的是，在接线时要保证螺丝紧固力度适当，不得过紧或过松。
(2) 压力接线压力接线是通过压力将电线夹紧在接线端子上，实现电路的连接。
这种接线方式安装简便，速度快，适用于大流量的电线。
在接线时要注意，压力必须均匀，不得有死角，以确保电线与接线端子之间的接触良好。
(3) 焊接接线焊接接线是将电线焊接在接线端子上，实现电路的连接。
这种接线方式适用于需要高强度连接的场合，如高温环境、高振动环境等。
在焊接接线时，要注意焊接时间和温度的控制，确保焊接点的质量。
3. 接线材料接线端子的接线材料有很多种类，根据不同的需求选择适合的材料对于保证连接质量至关重要。
(1) 铜接线端子铜接线端子具有良好的导电性和导热性能，广泛应用于各个领域。
铜接线端子的表面通常采用镀锡或镀银处理，以增强其耐腐蚀性能。
(2) 铝接线端子铝接线端子是铜接线端子的替代品，具有较小的密度和较低的成本。
然而，铝接线端子相对于铜接线端子在导电性和导热性方面略有不足，因此在使用时需要注意选择合适的铝接线端子。
(3) 不锈钢接线端子不锈钢接线端子具有优异的耐腐蚀性能和强度，适用于各种恶劣环境下的使用，如高温、高压、高湿等。
变电站二次端子排
变电站二次端子排变电站二次端子排是指变电站中用于将二次设备中的信号和功率信号进行引出和连接的设备。
它的作用是将从变电站中的各类测量装置、保护装置、控制装置等接收的信号进行集中，对这些信号进行分配、转换和提供给下一层级的控制器或装置使用。
二次端子排划分方式根据其用途、功能和接线方式的不同，变电站二次端子排可分为直通式、分岔式、组合式、干接点式、湿接式等多种类型。
其中，最为常见的是直通式和分岔式。
1. 直通式：直通式二次端子排是在其上方直接连接一些开关、步进马达或灯具等。
这种二次端子排的用途比较广泛，可以布置在各种位置以满足需求。
由于其布置灵活，因此在不同的工程项目中的应用几率较大。
2. 分岔式：分岔式二次端子排的组成形式和功能不同。
其主要应用于需要大量的信号传输的场合，且结构单元的布置应当遵循相对固定的要求。
分岔式端子排分为L及N2种，一般情况下按工程要求进行合理的选择、安装和接线。
性能优势及适用范围变电站二次端子排适用环境下的性能优势主要体现在以下几个方面：1. 可靠性高：二次端子排采用一定的隔离设计，每个接口独立地接线，采用良好的连结方式并保持整洁，可以极大程度的提升其可靠性和稳定性。
2. 故障率低：二次端子排的主要器件和部件均采用优质的材料制造，有很高的使用寿命和稳定性，故障率低，使用寿命长。
3. 准确性高：二次端子排所接收的来自测量、保护、控制等设备的信号均经过专业的放大、隔离、过滤等处理后才传输到下一层的控制器，能够确保信号的精度和准确性。
4. 可维护性好：二次端子排在设计和制造过程中考虑到了维护因素，因此可以快速地对故障进行排除，对线路进行维护。
应用范围：在现今的电网中，变电站二次端子排已广泛应用于各类电力系统、工业系统、通讯系统、建筑装配、家庭装修等领域。
其中，电力系统和工业系统中的应用最为常见，包括：变电站、厂房、矿井机械设备等。
变电站二次端子排是保障电力系统安全、稳定运行的重要组成部分，在日常实践中，需做好维护、保养和管理工作，强化其可靠性和稳定性，确保其运行效果和安全。
接线端子接线方法
接线端子接线方法接线端子是一种用于连接电气设备的接线装置，它在电气系统中起着非常重要的作用。
正确的接线方法不仅可以保证电气设备的正常运行，还可以确保工作人员的安全。
因此，掌握接线端子的正确接线方法是非常重要的。
接下来，我们将介绍一些常见的接线端子接线方法。
首先，我们需要准备好接线端子和相关的电线。
接线端子的选择要根据实际的使用需求来确定，包括接线端子的类型、规格和材质等。
而电线的选择则需要考虑到电流负荷、环境条件和安全要求等因素。
接下来，我们需要对电线进行剥皮处理。
剥皮的长度应该根据接线端子的规格来确定，一般来说，剥皮的长度应该略长于接线端子的接线孔长度。
剥皮的过程要小心谨慎，避免损坏电线的导体。
然后，我们将剥好皮的电线插入到接线端子的接线孔中。
在插入的过程中，要确保电线的导体能够完全进入接线孔，并且没有外露出来。
接线端子的接线孔通常有螺丝或弹簧结构，可以通过旋紧螺丝或者压紧弹簧来固定电线。
接着，我们需要使用工具将接线端子固定在需要连接的设备上。
这个过程中需要注意的是，要确保接线端子与设备的接触良好，并且固定牢靠。
如果是需要连接多根电线的情况，要确保每根电线都能够正确地连接到接线端子上。
最后，我们需要进行接线端子的测试。
测试的内容包括接线端子与设备的连接是否牢固、电线与接线端子的连接是否良好以及电气设备的正常运行状态等。
只有通过了测试，我们才能够确认接线端子的接线工作完成。
总的来说，接线端子的接线方法并不复杂，但是却需要我们在操作的过程中小心谨慎。
只有正确地掌握了接线端子的接线方法，我们才能够确保电气设备的正常运行和工作人员的安全。
希望通过本文的介绍，能够帮助大家更好地掌握接线端子的接线方法，保障电气设备的正常运行。
接线排的接线方法
接线排的接线方法
接线排是一种常见的电气连接设备，用于将多个电线连接在一起。
接线排通常由一排金属端子组成，每个端子都有一个螺钉或插座来固定电线。
以下是一些常见的接线方法：
1. 直接插入连接：将电线的裸露部分插入接线排端子的插座中，然后用螺钉或其他固定装置固定电线。
2. 螺钉固定连接：将电线的裸露部分绕在接线排端子上的螺钉上，并用螺帽或其他装置固定电线。
3. 插座连接：使用插座连接器将电线插入接线排端子的插座中，然后通过旋转或按下插座来固定电线。
4. 组合连接：可以将多个电线连接在一起，然后将它们一起插入或固定在接线排端子上。
请注意，具体的接线方法可能因接线排的类型和设计而有所不同。
在进行任何电气连接之前，建议仔细阅读接线排的使用说明书，并按照正确的操作步骤进行连接。
此外，为了确保安全，请在接线之前断开电源，并遵循适当的电气安全规范。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
接线端子排的连接方式
在电力自动化联接系统中，接线端子排的出现方便了日常的操作与维修，其结构简单，种类丰富，可为行业伙伴提供成千上万种解决方案。
当连接中的端子因烧坏发生短路时，端子的应用优势立显，断电后，可立即其取出烧坏的端子置换相同型号的新产品即可，整个维修时间大大缩短。
作为端子自身，其主要包含以下几个方面的连接技术：
1、螺钉连接
螺钉连接是采用螺钉式接线端子排的连接方式，郑州盛世开元自动化设备提醒您要注意允许连接导线的最大和最小截面和不同规格螺钉允许的最大拧紧力矩。
2、焊接
焊接最常见的是锡焊。
锡焊连接最重要的是焊锡料与被焊接表面之间应形成金属的连续性。
因此冷压端子来说，重要的是可焊性。
接线圆环端子焊接端最常见的镀层是锡合金、银和金。
簧片式接触对常见的焊接端有焊片式、冲眼焊片式和缺口焊片式：针孔式接触对常见焊接端有钻孔圆弧缺口式。
3、压接
压接是为使金属在规定的限度内压缩和位移并将导线连接到接触对上的一种技术。
好的压接连接能产生金属互熔流动，使导线和接触对材料对称变形。
这种连接类似于冷焊连接，能得到较好的机械强度和电连续性，它能承受更恶劣的环境条件。
目前普遍认为采用正确的压接连接比锡焊好，特别是在大电流场合必须使用压接。
压接时须采用专用压接钳或自动、半自动压接机。
应根据冷压端头导线截面，正确选用接触对的导线筒。
要注意的是压接连接是永久性连接，只能使用一次。
4、绕接
绕接是将导线直接缠绕在带棱角的接触件绕接柱上。
绕接时，导线在张力受到控制的情况下进行缠绕，压入并固定在接触件绕接柱的棱角处，以形成气密性接触。
绕接导线有几个要求：导线直径的标称值应在0.25mm~1.0mm范围内；导线直径不大于0.5mm时控制工程网版权所有，导体材料的延伸率不小于15%；导线直径大于0.5mm时控制工程网版权所有，导体材料的延伸率不小于20%。
绕接的工具包括绕枪和固定式绕接机。
5、刺破接连
刺破连接又称绝缘位移连接，是由美国在60年代发明的一种新颖端技术，具有可靠性高、成本低、使用方便等特点，目前已广泛应用于各种印制板用接线端子,冷压端头,圆环端子中。
它适用于带状电缆的连接。
连接时不需要剥去电缆的绝缘层，依靠接线端子的“U”字形接触簧片的尖端刺入绝缘层中，使电缆的导体滑进接触簧片的槽中并被夹持住控制工程网版权所有，从而使电缆导体和接线端子簧片之间形成紧密的电气连接性。
它仅需简单的工具，但必须选用规定线规的电缆。
