ZD6转辙机原理及故障处理
最新 ZD6型电动转辙机故障处理-精品
摘要：电动转辙机是重要的信号基础设备，目前，我国使用的较多的电动转辙机是ZD6型。
ZD6型电动转辙机工作性质对运输能力有着直接影响。
因此，一定要保证ZD6型电动转辙机正常工作。
但是在实际工作中，ZD6型电动转辙机会出现很多故障，从而影响了ZD6型电动转辙机的正常运行以及工作效率，为此，本文提出了几点ZD6型电动转辙机故障处理方法。
关键词：ZD6型电动转辙机；故障；处理方法 1.引言在我国电动转辙机中，ZD6型是主要的一种，在全路连锁道岔中装备率达95%以上，促进了我国铁路运输的发展。
ZD6型电动转辙机与世界先进的比，区别主要表现在：（1）对于重型道岔发展的需要是不能满足的，这是由于其驱动功率较小。
（2）ZD6型电动转辙机缺少交流系列，主要采用直流电动机，从而导致故障较容易发生。
（3）摩擦联结器摩擦力不稳定，也会导致故障发生，例如道岔转换不到位等。
（4）锁闭机件强度弱，动作杆疲劳断裂故障容易发生，这样使得高速行车安全不能得以保证。
2. ZD6型电动转辙机故障分析（1）电动机出现的故障。
转子发生断格故障，例如，电动机在炭刷位置上就无法工作；炭刷在刷握中适度不合适，过松或者过紧，从而使电动机就会产生很大的火花或者根本无法启动。
（2）减速器出现的故障。
摩擦电流受温度和湿度的影响。
据经验得出，在冬季时，摩擦电流增大；在夏季时，摩擦电流减小。
摩擦带有油质或内齿轮伸出端锈蚀比较严重，从而使得摩擦电流发生变化。
由摩擦带连接的自身结构导致摩擦电流偏差超限。
（3）自动开闭器出现的故障。
首先，对于第二次变位，开闭器是无法实现的。
检查柱和开闭器座孔缺油而产生干摩擦，使检查柱不落槽。
工务在转辙机在锁闭位置时没有通知电务人员配合，拐轴在道岔结合部作业时由于外力作用而发生变形。
其次，动接点受到列车震动等原因的影响而使得螺钉上的紧固螺母松动，从而使调整螺钉也跟着松动，造成连接销脱出，在接点座平面上卡死。
再次，由于拐轴与拐轴孔缺油，容易发生干摩擦，动接点被卡死无法转换。
zd6型电动转辙机道岔控制电路的故障处理
zd6型电动转辙机道岔控制电路的故障处理一、引言•问题描述•研究目的二、zd6型电动转辙机道岔控制电路概述•电动转辙机道岔控制电路的作用•zd6型电动转辙机道岔控制电路的组成•控制电路工作原理三、故障排除方法1. 检查电源电压•使用电压表测量电源电压•判断电源电压是否正常•若电压不正常，检查电源线路是否受损，修复或更换2. 检查电动转辙机电机•检查电机是否有异响、发热等异常情况•检查电机接线是否正确，排除接线错误的可能性•使用万用表检测电机绕组是否正常，修复或更换受损部分3. 检查控制电路元件•检查电容器、电阻、电感等元件是否正常工作•使用万用表检测元件的阻值、电容等参数•依据检测结果，修复或更换故障元件4. 检查控制信号线路•检查控制信号线路是否受损，修复或更换受损部分•检查信号线路的连接是否正确，排除接线错误的可能性•检测信号线路是否存在短路、开路等问题，修复或更换故障部分四、常见故障案例分析与解决方案1. 故障案例一：道岔无法转换•分析原因：可能是电源电压异常或者控制信号线路断开•解决方案：检查电源电压，修复或更换受损部分，检查并修复控制信号线路2. 故障案例二：电动转辙机电机不工作•分析原因：可能是电机损坏或者接线错误•解决方案：检查电机是否正常工作，修复或更换受损部分，检查并修复接线错误3. 故障案例三：控制电路元件损坏•分析原因：可能是元件老化或者受到外界因素损坏•解决方案：检查元件是否正常工作，修复或更换受损部分，保护电路免受外界因素损坏4. 故障案例四：控制信号线路短路或开路•分析原因：可能是信号线路受到损坏或者接线错误•解决方案：检查信号线路是否断开或短路，修复或更换受损部分，检查并修复接线错误五、结论•zd6型电动转辙机道岔控制电路的故障处理过程•故障排除方法的有效性•对于常见故障案例的解决方案的总结参考文献•文献1•文献2•文献3。
ZD6型转辙机故障分析及处理
摘要一、ZD6转辙机是用以转换道岔的设备，每一道岔设一台转辙机，安装在道岔尖轨处。
它的基本功能是：1.改变道岔的位置，即根据操纵人员意图转于定位或反位；2.正确的反映道岔的位置，即道岔尖轨密贴于基本轨后，才能有相对应的表示；3.道岔转到正确位置后，实行机械锁闭，防止外力转动道岔。
4.道岔被挤或因故在四开位置时，也应及时有报警表示。
5．ZD6型采用内锁闭方式。
ZD6型的道岔附件主要有密贴调整杆、表示连接杆、连接尖轨的方钢和尖端杆以及放松卡、象鼻铁等。
二、主要组成是由：电动机、减速器、摩擦联结器、自动开闭器、主轴、动作杆、表示杆、移位接触器(用于挤岔电路中)、底壳及机盖等部分组成。
关键词：ZD6、转撤机、相混参考文献：车站自动控制：王永信、喻喜平铁道论坛网道岔控制电路故障分析及处理————ＺＤ６型转辙机故障分析及处理ZD6型转辙机故障，从结构上可分为电路故障和机械故障；从电路动作程序上可分为启动电路故障和表示电路故障；从设备位置上可分为室内设备故障和室外设备故障；从故障现象上还可分为道岔不能启动、空转和无表示故障三种故障。
按照道岔电路的动作程序，结合控制台上电流指针摆动、挤岔电流鸣响及道岔位置表示灯的变化进行综合分析，逐步缩小故障范围，稳、准、快地处理好故障。
1. 区分室内外故障道岔控制电路发生故障时，最关键的就是要区分故障点是在室内还是室外，避免来回跑动，耽误处理故障时间。
（1）道岔启动电路的区分道岔不能启动时，应首先看清控制台现象，必要时还应在分线盘处测回路电阻，以准确区分在室内还是在室外。
当道岔启动电路故障时，可单独操纵道岔，道岔原来位置表示灯不灭，说明1DQJ未励磁；道岔原来位置表示灯熄灭，但是松开单操纵按钮时，单操原来位置表示灯油点亮，说明2DQJ不转极。
上述两种故障现象，可判断故障在室内。
当道岔定、反位表示灯均无表示，且发生挤岔报警时，不能单独操纵道岔，应在分线盘有关端子上册启动电路回路电阻，以区分室内、外故障。
zd6型电动转辙机道岔控制电路工作原理及故障处理
zd6型电动转辙机道岔控制电路工作原理及故障处理
1. 工作原理
zd6型电动转辙机道岔控制电路主要是由电机部分、行程终止部分、动作控制部分、手动控制部分以及信号输入部分五个部分组成。
电机部分：电机部分采用交流电动机控制，控制电路中加入了开关保护和反接保护等措施。
行程终止部分：行程终止部分是用来控制道岔动作的，当道岔偏置到位后，断开控制电源，从而实现道岔的锁定。
动作控制部分：动作控制部分是用来控制道岔的开启和关闭，它由控制电路板、继电器、限位开关等组成，实现道岔的动作控制。
手动控制部分：手动控制部分是用来手动控制道岔的，既保证道岔的机械操作，又能适应临时的运行需求。
信号输入部分：信号输入部分主要是接收信号，并将其转化为电信号，域控制电路进行处理，实现道岔的开启和关闭。
2. 故障处理
（1）电机不能正常工作：此时应检查电源是否接通、电机的接线是否正确，以及各安全开关是否处于正常状态等。
（3）道岔开启或关闭不及时或不灵敏：此时可能是由于限位开关失灵，需要更换限位开关或者清洗限位开关。
（4）道岔无法锁定：此时可能是因为锁定控制电路的继电器失灵，需要更换继电器或检查控制电路板。
（5）道岔手动操作不灵活或机械部件出现故障：此时需要检查道岔机械部分是否正确安装、各部件是否润滑、手动摇杆是否与道岔机械部分连接紧密等。
总之，维护zd6型电动转辙机道岔控制电路关键在于及时发现故障并及时排除，确保电动转辙机道岔的正常运行。
ZD6转辙机原理及故障处理
ZD6转辙机原理及故障处理ZD6转辙机是一种常用于铁路交通的设备，用于调节列车行进方向。
它的原理是通过控制转辙机的机械运动来改变轨道的走向，从而使得列车能够按照预定的路径行驶。
下面将介绍ZD6转辙机的工作原理以及常见故障处理方法。
ZD6转辙机的工作原理主要通过控制驱动装置和传动装置来实现。
驱动装置通过电动机或液压马达等驱动产生力量，使得传动装置转动，从而带动线路的转向。
传动装置包括齿轮、链条、连杆等，通过它们的协同作用，能够精确控制转辙机的运动。
在工作过程中，首先需要检查并确定转辙机的位置，然后通过操纵台的操作指令对转辙机进行远程控制。
控制指令通过信号传输到转辙机，驱动装置和传动装置开始工作，使转辙机按照预定路径转向。
转辙机运动至目标位置后，将产生高电压信号或机械传感器来确认位置，确认后才可输入下一道口的信号。
在运行过程中，ZD6转辙机可能会遇到一些故障，下面将介绍一些常见的故障及其处理方法。
1.转辙机不能动或动作迟缓的原因可能是电源故障，此时应检查电源线路是否正常接通。
同时，也可能是驱动装置内部元件烧坏或磨损，此时需要更换或维修驱动装置。
2.转辙机运动时有异常噪音的原因可能是传动装置中的链条断裂或磨损，应及时检查并更换。
同时，也可能是齿轮的磨损造成的，此时需要进行齿轮的修复或更换。
3.转辙机运动不稳定的原因可能是控制系统故障，此时应检查控制系统电路是否正常，及时修复或更换控制系统元件。
4.转辙机位置确认不准确的原因可能是位置传感器损坏或调节不当，应检查并调整传感器的位置或更换损坏的传感器。
5.转辙机无法锁定的原因可能是锁定装置故障，应检查锁定装置的开启和关闭情况，及时修复或更换故障部件。
总之，ZD6转辙机是一种重要的铁路交通设备，其工作原理是通过驱动装置和传动装置的协同作用实现线路转向。
在使用过程中可能会出现一些故障，需要及时进行检修和维护，以保证转辙机的正常运行。
以上介绍的是一些常见故障及处理方法，但具体问题仍需根据实际情况进行判断和解决。
ZD6转辙机故障处理程序(附带处理流程图)
ZD6转辙设备道岔故障处理程序一、ZD6转辙设备道岔机械故障的判断及处理方法(1)不解锁空转不解锁空转最明显的特征是齿条块不动。
道岔有32.9°的锁闭量，即齿轮要转动32.9°才能带动齿条块动作。
齿轮转动小于这个数值而发生的空转称之为不解锁空转。
这个现象又分为两个过程，当齿轮转动10.2°时，先动的动接点要变位。
先动的动接点变位之前发生的空转原因有：①摩擦电流偏小；②动接点轴锈蚀；③检查柱与表示杆缺口相卡；④主轴轴套锈蚀后“燃轴”；⑤锁闭圆弧与齿条块缺油。
(2)解锁空转解锁空转指齿轮转动32．9°后发生的空转。
①齿条块不动。
原因是齿轮与齿条块不吻合或它们之间有异物卡阻。
②齿条块能动，密贴杆空动距离未完成(《铁路信号维护规则》规定：密贴杆空动距离小于5mm)。
原因之一是道岔不方正，密贴杆轴套的中心线与挡架的中心线不在一条直线上而卡住；原因之二是箱内卡阻。
③齿条块带动密贴杆能完成空动距离，但尖轨不动。
其原因一般为密贴压力过大或基本轨有“肥边”。
当发生尖轨能动，道岔转换不到底故障，其原因有三：一是摩擦电流偏小，二是摩擦阻力偏大，三是有异物卡阻。
前两种原因可通过适当加大摩擦电流处理(注意，防止过大烧熔断器，其值应在《铁路信号维护规则》规定的技术标准范围之内)。
摩擦阻力过大一般为滑床板清扫不良，尖轨“吊板”或短尖轨的尾部轨端无缝及接头螺栓过紧等。
如果存在异物卡阻，又不能直观发现，就要区分是箱内还是箱外。
这里介绍三种方法：其一，手摇转辙机直至空转，突然松开手摇把，手摇把有明的反转，外部卡阻的可能性大，因为尖轨卡阻后受力变形，松开摇把，尖轨有“复原”的过程而带动摇把反转。
如果手摇把无明显反转，则尖轨尖端部位与箱内卡阻的可能性大。
而尖轨尖端部位有卡阻一般比较直观。
其二，调整密贴杆动程，道岔空转时尖轨与基本轨的密贴程度随调整变化，属箱内卡阻；密贴程度不随调整变化，属箱外卡阻。
ZD6系列电动转辙机简单故障分析处理与日常维护
一)ZD6系列电动转辙机简单故障分析处理与日常维护（以ZD6-D型为例）一．概述1．1 用途：是用于铁路电气集中站场用来改变道岔开通方向，琐闭道岔尖轨，反映道岔尖轨位置状态的设备。
1．2 主要技术指标1．2．1 工作环境：1．2．2 型号及分类ZD6-**/*：其中Z代表转辙机D代表电动6代表设计顺序号第一个*代表派生顺序号第二个*代表动作杆动程第三个*代表额定转换力1．2．3 主要技术参数型号ZD6-D165/350，额定转换力3430N，动作杆动程165mm，表示杆动程135-185 mm，转换时间≤5、5秒，工作电流≤2A，主副销抗挤力均为29420±1961N，表示杆抗挤力14700-17600 二．整机结构及传动原理2．1 结构ZD系列电动转辙机，由电动机、减速器、自动开闭器、主轴、动作杆、表示杆、底壳、机盖、移位接触器等组成。
（厂家不带配线，E型机无移位接触器）2．2ZD-6系列电动转辙机传动原理（动作杆在拉入状态，1、3闭合动作杆向右移动）来自道岔控制电路的电流经由自动开闭器第一排接点接至电动机（启动电路）使电动机按逆时针方向旋转，输出轴与主轴通过启动片连在一起由输出轴带动主轴一起旋转在主轴旋转过程中可完成电路的转接及机械的解锁、转换、锁闭等动作。
2．3转辙机主要部分的技术特点2．3．1转辙机的电机、减速器、自动开闭器、主轴等部分可以单独拆卸互不影响以便维修2．3．2其中减速器和自动开闭器的底脚都开有限位槽，以保证它们固定在底壳内与主轴的中心线同心，安装后不需调整其左右位置2．3．3整机安装尺寸为360×610毫米，四底脚安装孔直径为422毫米，动作杆及表示杆中心距底脚基面高为50毫米2．3．4所有道岔安装装置与拉杆都是根据这些尺寸来确定的，在现场实地安装有正装（右开）和反装（左开）两种装法，出厂时均为正装状态。
如需反装可将动作杆、表示杆倒换方向。
所谓左开、右开均为从电机处看其两杆伸出方向而定。
ZD6转辙设备故障处理及管理组织
ZD6转辙设备故障分析及处理ZD6系列电动转辙机ZD6系列电动转辙机供铁路电气集中站场用电力改变道岔开通方向，锁闭道岔，反映道岔的位置状态。
环境温度：-40℃～+70℃；相对湿度：不大于90%（+25℃）振动加速度：不大于10.5g周围环境中无发生爆炸危险，足以故障1：ZD6系列一、故障现象：转辙机电动机小齿轮与减速器大齿轮咬合过紧，并发出“嘎嘎”的别劲响声1、原因分析（1）直流电机小齿轮在其轴上安装不正。
（2）直流电机与减速器盖安装紧固时，四个紧固螺栓施力不平衡，一侧或一角螺栓紧固过紧，齿轮啮合偏斜。
（3）直流电机前端盖与减速器盖安装配合不平，或止口不好，没有完全下入减速器盖止口槽内。
（4）直流电机小齿轮配键前端长出端头，顶刮减速器盖中间板。
2、处理方法（1）重新找正安装直流电机小齿轮，压装小齿轮时加力适度，安装后的小齿轮平、正良好。
如轴头弯曲过大，应返回检修车间处理。
（2）在直流电机前端盖与减速器盖止口安装平顺的条件下，应对角紧固螺栓，不要一次紧固过紧，在摇动试验良好的情况下，再紧固好四个安装螺栓。
（3）找出直流电机前端盖与减速器盖安装配合面不平处，在简易处理不灵的情况下适当在直流电机前端盖与减速器盖安装配合间加垫一小薄垫片，帮助找正，达到止口配合紧密，齿轮啮合良好为止。
（4）检查直流电机小齿轮固定键，锯或锉出过长部分，使其与轴端面一平。
二、故障现象：调整摩擦电流时，紧固调整弹簧螺栓，但摩擦电流不上升，或将内齿轮伸出端抱死1、故障分析（1）减速器、摩擦联结器、摩擦带与内齿轮伸出端摩擦面有油、造成摩擦力下降。
（2）摩擦带安装螺钉帽高出摩擦带表面，顶住内齿轮伸出端。
（3）摩擦带与内齿轮伸出端接触面上，积留摩擦带金属粉末过多以及内齿轮伸出端摩擦面生锈或摩擦带断钉或折断。
2、处理方法（1）拆下摩擦联结器左右夹板，彻底消除油垢，摩擦带表面也不能有油，以免降低摩擦力。
（2）拆下摩擦联结器左右夹板，重新紧固摩擦带安装螺钉，使螺帽低于摩擦带表面2mm左右。
ZD6转辙机原理及故障处理
ZD6转辙机原理及故障处理ZD6转辙机是一种用于铁路道岔转换的重要设备，能够实现铁路列车在不同轨道之间的转换。
它由电动驱动装置、机械传动装置以及控制系统组成。
在使用过程中，可能会出现一些故障，需要及时排除，以确保道岔的正常运行。
以下将介绍ZD6转辙机的工作原理以及常见故障的处理方法。
在正常工作状态下，通过控制开关控制电机的正反转运动，使机械传动装置实现道岔的左右切换。
电动机正转时，通过齿轮传动将动力传递给转辙机的拉杆，使道岔转换至一个特定的位置。
电动机反转时，也同样能够使道岔回转到另一个特定的位置。
在转辙过程中，转辙机会通过自有引导装置自动切换铁轨位置，从而实现转辙的操作。
然而，在实际使用中，由于各种原因，有时候转辙机会出现故障。
常见的故障包括：电机异常、机械部件损坏、控制系统故障等。
当出现电机异常问题时，可以先检查电源是否正常，排除供电故障。
然后检查电机的绝缘情况，以及电机是否损坏。
如果电机损坏，需要及时更换。
机械部件损坏是另一个常见的问题。
在转辙过程中，如果出现卡滞或者阻力等问题，需要先检查是否有异物进入或堆积在机械传动装置中，及时清理。
同时，还要检查机械部件是否磨损严重或者松动，需要及时更换或者紧固。
控制系统故障可能导致转辙机无法正常工作。
在排除电源供电问题后，需要检查控制信号的传输是否正常，包括开关、连接线路以及信号传输设备等。
如果存在故障，需要修复或更换相关设备。
此外，为了保证转辙机的正常运行还需要注意以下几点。
首先，定期对转辙机进行检修和保养，包括清洁机械部件、加润滑油等。
其次，要确保电气部件的绝缘性能良好，避免电气故障。
同时，还需要定期检查机械传动装置的工作情况，及时发现并修复问题。
综上所述，ZD6转辙机作为铁路道岔转换的关键设备，其工作原理是通过电动机和机械传动装置实现道岔的转换。
在使用过程中，可能会出现各种故障，包括电机异常、机械部件损坏以及控制系统故障等。
针对不同的故障，需要采取相应的故障处理方法，以确保转辙机的正常运行。
ZD6四线制道岔基本原理及常见故障分析2
● 13 14 ● 03 ● 2
●
RD4
05-15
4 ● 3 ● 3 ● ● 1
DBJ ●
4 1 1
2DQJ
131
FBJ
4
BD1-7
2 3
3 ●
R
●
2DQJ 1DQJ
2
X3
RD1
05-17
M
5 ● 5 ● 06 05
● 4
RD2
●
X4
121
05-18
定
CA KZ
6 8
DJZ220
1 4
DJF220
道岔控制电路工作原理：
KF-ZDJ
KZ
DJZ220
1 4
DJF220
DF220
道岔控电路工作 原理
●
2 ●
6
2 ●
●
1DQJ
CA
6 8 1 2
2
CAJ SJ
3 4
DCJ 1DQJ
3
KF
1 1 ● ●
2DQJ
141
4
3
● 41
42 ●
● 31
32 ●
● 21
Z 22 ●
● 11
12 ●
2DQJ
1 2
一、ZD6-A型转辙机结构简介
1.ZD6-A型是ZD6系列转辙机的基本型，其他型号 ZD6是以ZD6-A型为基础改进、完善而发展起来 的。 2.ZD6-A型电动转辙机主要有电动机、减速器、 摩擦联结器、主轴、动作杆、表示杆、移位接触 器、外壳等组成。
具体见下图：
ZD6---A型转辙机结构
其中：
●
RD4
05-15
ZD6系列电动转辙机的维护与检修
ZD6系列电动转辙机的维护与检修[摘要]本文主要阐述对zd6电动转辙机电动机的检修及一些常见故障的分析和相关故障处理方法[关键词]电动机组成、原理、维修、故障分析、故障处理[前言]一、ZD6系列电动机的结构ZD6系列电动转辙机，由电动机、减速器、自动开闭器、主轴、动作杆、表示杆、底壳、机盖、移位接触器等组成。
二、ZD-6系列电动转辙机传动原理（动作杆在拉入状态，1、3闭合动作杆向右移动）来自道岔控制电路的电流经由自动开闭器第一排接点接至电动机（启动电路）使电动机按逆时针方向旋转，输出轴与主轴通过启动片连在一起由输出轴带动主轴一起旋转在主轴旋转过程中可完成电路的转接及机械的解锁、转换、锁闭等动作。
三、ZD6系列电动机的表示杆及其缺口的调整3.1、先调主杆（即：电动转辙机在伸出位置），后调副杆（即：电动转辙机在拉入位置）3.2、表示杆主杆调整，调整尖端杆舌铁两侧大螺母，调整活节螺栓两侧螺母即可。
（面对尖轨，转辙机在左边，缺口大时，紧舌铁右边螺母。
缺口小时紧舌铁左边螺母）。
3.3、表示杆副调整，即电动机在完全位置拉入位置（道岔密贴），先拧松，前后表示杆的横穿螺栓，再拧动表示杆后端调整螺栓，四、ZD6扳动试验。
进行Ⅰ级测试4.1测试动作电压用万用表直流250v档,测定位动作电压时,正表笔搭在电机1端子上,负表笔搭在电机2端子上;测反位动作电压时,正表笔搭在电机2端子上,负表笔搭在电机4端子上,转换道岔时所测试的电压为动作电压,其应不小于160v.4.2、测试工作电流将万用表放在直流5A档,断开安全接点,两表笔分别搭在05,06端子上,转换道岔时测得的电流为工作电流,其应不大于2A4.3、测试故障电流将万用表放在直流5A档;断开安全接点.将表笔搭在05,06端子上,并在第一连接杆处尖轨与基本轨间夹入4mm实验锤,然后转换道岔.在摩擦连接器空转时,测得的电流值为故障电流.其应符合下列要求:4.3.1、正反向摩擦电流相差应小于0.3A4.3.2、ZD6-A,D,F,G,H型转辙机单机使用时,摩擦电流为2.3-2.9A4.3.3、ZD6-E型和ZD6-J型转辙机双机配套使用时,单机摩擦电流为2.0-2.5A 当摩擦电流超标时,其调整方法为:面对转辙机站在电机侧，动作杆拉入位置侧摩擦电流超标时,对摩擦带邻钢轨侧弹簧螺栓的松紧进行调整;动作杆伸出位置侧摩擦电流超标时,对摩擦带另一侧弹簧螺栓的松紧进行调整。
轨道交通ZD6型电动转辙机的故障分析与处理
轨道交通ZD6型电动转辙机的故障分析与处理在我国城市轨道交通车辆段/停车场都广泛使用了ZD6型电动转辙机，而其故障的频发一直困扰着广大信号维护人员。
本文分析了造成ZD6型电动转辙机故障的影响因素，提出了相应的预防处理措施；为应对突发紧急事件，提炼出了ZD6型电动转辙机室外机械故障的应急查找方案。
标签：ZD6型电动转辙机；减速器；摩擦联结器1 引言随着近年来城市轨道交通的迅猛发展，在其车辆段/停车场均大量使用着ZD6型电动转辙机。
在历年的信号故障统计表明，ZD6型电动转辙机的故障率居高不下[1]，影响了行车安全以及运输效率的提高。
2 常见故障的影响因素分析2.1 直流电动机常见故障的影响因素分析（1）电动机不转动。
原因：①电动机转子或定子断线，引线端子假焊；②碳刷与转向器接触不良。
（2）电动机火花过火。
原因：①碳刷与换向器接触不良；②刷握松动，或碳刷与刷握配合不良；③碳刷压力不达标；④换向器偏心或刷握角度不达标；⑤换向器里面有油垢，碳粉过多或云母片凸出；⑥碳刷腐蚀或磨损程度不一致，受到压力不均匀。
（3）绝缘电阻下降。
原因：①受环境影响；②绝缘材料在长期使用下，造成绝缘下降；③碳粉过多，清扫不良，造成绝缘下降。
2.2 减速器常见故障的影响因素分析（1）更换减速器后不能转动。
原因：安装电动机后左上角8mm螺丝过长顶住大齿轮。
（2）减速器安装后噪音过大。
原因：减速器大齿轮损伤或有杂质，更换时不注意，造成电机齿轮损伤。
（3）减速器抱死。
原因：①轴承损坏；②内齿轮锈蚀严重，与减速壳抱死，摩擦连接器不起作用，易造成电动机烧毁。
2.3 摩擦联结器的影响因素分析（1）在不同的温度条件下，摩擦制动板、摩擦带、转轴的膨胀系数不同，导致摩擦电流产生偏差。
（2）在不同的湿度条件下，摩擦带的受潮、转轴的生锈均能导致摩擦系数产生变化[2]。
（3）注油不当，使摩擦带有油，使摩擦联结作用减小甚至失效。
（4）弹簧外端的调整螺母松动，导致摩擦电流下降。
浅谈ZD6 型转辙机的故障检测与故障处理
浅谈ZD6 型转辙机的故障检测与故障处理在铁路及城市轨道交通线路中,道岔是使车辆从一股道进入到另一股道的线路设备。
道岔区段设备相对比较复杂,轨距相对标准较宽,且存在死区,是轨道中的薄弱环节之一。
转辙机是负责完成道岔定位、反位转换的重要机电设备。
对转辙机的检测与故障处理铁路或城市轨道交通中运营维护部门重要的工作内容,及时的故障排除为安全运营提供了保障。
1 ZD6 转辙机概述1.1 结构ZD6 型转辙机主要由电动机、减速器、自动开闭器、表示杆、主轴、齿条块、齿轮、动作杆、移位接触器、安全触点及相应的接线端子与电路组成。
电动机是转辙机的核心组成部分,直接为道岔转换提供动能。
直流电动机采用的是DZG 系列,额定电压160V,额定电流2A,转速2400r/min。
在转辙机中,电机是提供动能的核心设备。
要求其要有较大的起动转矩,以克服尖轨与滑床板之间的静摩擦。
通常采用直流可逆、串激电动机。
通过室外转辙机控制电路,将道岔控制电源DZ220V、DF220V 电压经过自动开闭器的接点系统送至电动机,定子线圈串激励磁,转子线圈带动机轴旋转,电路方向不同,旋转方向不同。
电动机通过传动系统,带动道岔转换位置,锁闭后通过自动开闭器接点系统切断控制电源。
减速器分为两级,一级是行星传动式减速,一级是小齿轮带动大齿轮。
其作用主要是降低转速,提高转矩。
摩擦连结器的主要作用是调整摩擦电流。
摩擦电流 2.3-2.9A,其值过小会造成转辙机无法正常转换或锁闭,其值过大失去对电机的保护作用。
通过调整摩擦带上的弹簧螺母的松或紧即可调整摩擦电流的大小,紧时摩擦电流增大,松时减小。
自动开闭器的动接点随机件动作,与静接点配合自动实现开关作用,随着道岔的转换,正确地接通与断开电动机电路及表示电路。
转换锁闭装置主要由所闭齿轮和齿条块组成,其作用是将转动转变成平动,通过挤切削连接动作杆,构成机械内部锁闭。
表示杆与尖轨连接,通过调整缺口位置,使得道岔到达锁闭位置时,缺口正好运行至自动开闭器检查柱的下方,使检查柱落入其缺口内,从而带动接点转换,接通道岔表示电路。
ZD6型转辙机易发生故障点分析及处理方法
ZD6型转辙机易发生故障点分析及处理方法摘要：ZD6型电动转辙机广泛应用于国家铁路、城市轨道交通、地方铁路，它的用途是改变道岔开通方向，锁闭道岔，反映道岔的位置状态。
神朔铁路公司是我国西煤东运第二条大通道，全长260余公里，神朔铁路全线共有1469台转辙机，随着公司运量逐年增加，使转辙机动作次数大幅增多，相应的对设备检维修提出了更高的要求，本文就对于ZD6型电动转辙机内部已发生故障点，以及发生故障时使用的处理方法，作出具体分析，以供参考。
关键字：ZD6型转辙机；故障点分析；故障处理方法引言：ZD6电动转辙机维修和故障处理方法是现场维修人员必须掌握的基本技能。
因此掌握电动转辙机的内部构造及部件特性，便于对故障进行及时卡控，不断缩小故障的范围，确定故障原因和位置，快速准确的处理利好故障。
1 ZD6电动转辙机的工作原理转辙机是道岔的重要组成部分，通过减速器将电动机输出的高转速、低转矩的机械能，转变成低转速、大转矩的机械能，以适应转辙机末级转换道岔的需要。
它提供动力可靠地转换道岔位置，改变道岔开通方向，锁闭道岔尖轨，反映道岔位置。
1.1、ZD6型型电动转辙机结构组成整机主要有9大部件组成，分别是：机壳、齿条块、动作杆、主轴、移位接触器、开闭器、减速器、电机、表示杆。
2 ZD6型电动转辙机易发生故障点及常见故障分析2.1减速器更换主要原因及分析如下：2.1.1摩擦电流调整不到位；摩擦电流调整不到位在减速器故障更换中占比最高，通过近几年数据分析约为80%，主要表现在摩擦电流调整时单边或定反位电流均达不到工作技术参数。
故障减速器原因分析：经对故障减速器的摩擦联结器拆解，多为摩擦带油污严重，造成摩擦联结器失效；少数为摩擦联结器受潮，造成摩擦联结器失效。
故障减速器处理办法：更换新的摩擦联结器摩擦带，目前摩擦带主要有两种，分别是石棉摩擦带和合金摩擦带。
更换后95%的减速器可重复使用。
摩擦联结器失效的预防措施：1）减少对速动片、启动片的注油量。
ZD6型电动转辙机四线制原理及故障检修
ZD6型电动转辙机四线制原理及故障检修摘要：转辙机是道岔控制系统的执行机构，用于道岔的转换与锁闭，以及对道岔所处位置和状态的监督。
ZD6系列电动转辙机的功能是转换、锁闭和表示道岔位置。
本文分析了ZD6型电动转辙机四线制原理及故障检修。
关键词：ZD6型；电动转辙机；四线制原理；故障检修我国目前应用的电动转辙机主要为ZD6型电动转辙机，这一电动转辙机在我国的铁路设备上得到了广泛的应用，同时对我国的铁路事业发展也起到了一定的影响作用。
而就我国的ZD6型电动转辙机来说，其与世界先进水平还有着很大的一段差距，在实际的应用中，其还存在很多的故障问题，这些问题的出现，严重影响到ZD6型电动转辙机的应用质量。
一、工作原理1.ZD6转辙机工作原理。
转辙机是转辙装置的核心和主体，除转辙机本身外，还包括锁闭装置和各类杆件、安装装置，它们共同完成道岔的转换和锁闭。
转辙机的作用：（1）转换道岔的位置，根据需要转换至定位或反位；（2）道岔转至所需位置而且密贴后，实现锁闭，防止外力转换道岔；（3）正确地反映道岔的实际位置，道岔的尖轨密贴于基本轨后，给出道岔相应的位置表示；（4）道岔被挤或因故处于”四开”（两侧尖轨均不密贴）位置时，及时报警并在控制台显示该组道岔无表示。
2． ZD6转辙机的结构和传动原理。
ZD6电动转辙机在设计过程中充分考虑了制造、使用、保养、维护的特点，分成电动机、减速器、自动开闭器、主轴、动作杆、表示杆、移位接触器、底座及机盖等九个部件。
各位一体，独立制造，使用者看得见，摸得着，方便了检查、保养、维护。
假设各机件所处的位置是动作杆由右向左移动后的停止状态，即动作杆在伸出位置时各构件的位置。
3.四线制控制道岔电路设计原理。
（1）道岔启动电路（图1）。
图1四线制道岔启动电路由第一道岔启动继电器1DQJ检查联锁条件，符合要求后才能启动励磁；然后由第二道岔启动继电器2DQJ控制电机的转动方向，以决定使电机将道岔转向定位还是转向反位；最后由直流电动机转换道岔。
ZD6转辙机原理及故障处理
一ZD6转辙机原理及故障处理ZD—6道岔故障一、基本概念1、什么叫道岔、什么是单动道岔、双动道岔、复示交分？由一条线路分岐为两条线路，在分岐点上铺设的转辙线路叫道岔。
作用：供机车辆从一股道岔转入另一股道。
单动道岔：一组电动机操动一组道岔。
比动道岔：二组电动机操纵二组道岔。
复式交分道岔：八根尖轨、八根合拢轨、四个辙叉组成。
2、道岔定位位置是如何规定的？（1）双线车站各道岔均以开通直线为定位；（2）单线车站进路道岔由车站两端向不同线路开通的位置为定位；（3）区间道岔以开通正线为定位；（4）引向安全线、避难线的道岔以开通安全线避难线为定位；（5）其它由车站负责管理的道岔由车站自已规定。
3、道岔的编号：从列车到达方向起顺序编号，上行列车进站端为双号，下行端为单号。
从两端进站处顺序向站内编号，尽头线向线路终端编号。
多个场的用百位数字表示在场号码。
4、什么叫电动转辙机及分类？电动转辙机：用电力带动转换道岔的一种设备。
分类：四线、三线、五线、六线。
5、电动转辙机组成：电动转辙机组成：电机、减速器、自动开闭器、移位接触器、主轴、动作杆、表示杆、底壳、底盖。
（1）怎样进行道岔的密贴调整？调整道岔密贴，主要是调整密贴调整杆袖套两边的轴套螺母，（左边不密贴调整袖套、右边螺母，右边不密贴调整袖套，左边的螺母。
压力大时螺母往后松，压力小、不密贴时往前紧）用手摇皀摇动转辙机，当尖轨完全靠拢基本轨后，继续摇动轨辙机2.5—3转，道岔完全密贴并已有一定压力，动接点打入静接点内，定、反位密贴，达到一压力，并保持密贴调整杆轴套与轴套螺母之间应有10—18mm游间。
（2）表示杆及其缺口的调整先调主杆（即：电动转辙机在伸出位置），后调副杆（即：电动转辙机在拉入位置）表示杆主杆调整，调整尖端杆舌铁两侧大螺母，调整活节螺栓两侧螺母即可。
（面对尖轨，转辙机在左边，缺口大时，紧舌铁右边螺母。
缺口小时紧舌铁左边螺母）。
表示杆副调整，即电动机在完全位置拉入位置（道岔密贴），先拧松，前后表示杆的横穿螺栓，再拧动表示杆后端调整螺栓，调整两检查块间的缺口距离。
ZD6转辙设备故障分析及处理
ZD6转辙设备故障分析及处理ZD6系列电动转辙机ZD6系列电动转辙机供铁路电气集中站场用电力改变道岔开通方向，锁闭道岔，反映道岔的位置状态。
环境温度：-40℃～+70℃；相对湿度：不大于90%（+25℃）振动加速度：不大于10.5g周围环境中无发生爆炸危险，足以腐蚀金属以及破坏绝缘的有害气体和导电尘埃故障1：ZD6系列一、故障现象：转辙机电动机小齿轮与减速器大齿轮咬合过紧，并发出“嘎嘎”的别劲响声1、原因分析（1）直流电机小齿轮在其轴上安装不正。
（2）直流电机与减速器盖安装紧固时，四个紧固螺栓施力不平衡，一侧或一角螺栓紧固过紧，齿轮啮合偏斜。
（3）直流电机前端盖与减速器盖安装配合不平，或止口不好，没有完全下入减速器盖止口槽内。
（4）直流电机小齿轮配键前端长出端头，顶刮减速器盖中间板。
2、处理方法（1）重新找正安装直流电机小齿轮，压装小齿轮时加力适度，安装后的小齿轮平、正良好。
如轴头弯曲过大，应返回检修车间处理。
（2）在直流电机前端盖与减速器盖止口安装平顺的条件下，应对角紧固螺栓，不要一次紧固过紧，在摇动试验良好的情况下，再紧固好四个安装螺栓。
（3）找出直流电机前端盖与减速器盖安装配合面不平处，在简易处理不灵的情况下适当在直流电机前端盖与减速器盖安装配合间加垫一小薄垫片，帮助找正，达到止口配合紧密，齿轮啮合良好为止。
（4）检查直流电机小齿轮固定键，锯或锉出过长部分，使其与轴端面一平。
二、故障现象：调整摩擦电流时，紧固调整弹簧螺栓，但摩擦电流不上升，或将内齿轮伸出端抱死1、故障分析（1）减速器、摩擦联结器、摩擦带与内齿轮伸出端摩擦面有油、造成摩擦力下降。
（2）摩擦带安装螺钉帽高出摩擦带表面，顶住内齿轮伸出端。
（3）摩擦带与内齿轮伸出端接触面上，积留摩擦带金属粉末过多以及内齿轮伸出端摩擦面生锈或摩擦带断钉或折断。
2、处理方法（1）拆下摩擦联结器左右夹板，彻底消除油垢，摩擦带表面也不能有油，以免降低摩擦力。
ZD6转辙机原理及故障处理
ZD6转辙机原理及故障处理ZD—6道岔故障一、基本概念1、什么叫道岔、什么是单动道岔、双动道岔、复示交分？由一条线路分岐为两条线路，在分岐点上铺设的转辙线路叫道岔。
作用：供机车辆从一股道岔转入另一股道。
单动道岔：一组电动机操动一组道岔。
比动道岔：二组电动机操纵二组道岔。
复式交分道岔：八根尖轨、八根合拢轨、四个辙叉组成。
2、道岔定位位置是如何规定的？（1）双线车站各道岔均以开通直线为定位；（2）单线车站进路道岔由车站两端向不同线路开通的位置为定位；（3）区间道岔以开通正线为定位；（4）引向安全线、避难线的道岔以开通安全线避难线为定位；（5）其它由车站负责管理的道岔由车站自已规定。
3、道岔的编号：从列车到达方向起顺序编号，上行列车进站端为双号，下行端为单号。
从两端进站处顺序向站内编号，尽头线向线路终端编号。
多个场的用百位数字表示在场号码。
4、什么叫电动转辙机及分类？电动转辙机：用电力带动转换道岔的一种设备。
分类：四线、三线、五线、六线。
5、电动转辙机组成：电动转辙机组成：电机、减速器、自动开闭器、移位接触器、主轴、动作杆、表示杆、底壳、底盖。
（1）怎样进行道岔的密贴调整？调整道岔密贴，主要是调整密贴调整杆袖套两边的轴套螺母，（左边不密贴调整袖套、右边螺母，右边不密贴调整袖套，左边的螺母。
压力大时螺母往后松，压力小、不密贴时往前紧）用手摇皀摇动转辙机，当尖轨完全靠拢基本轨后，继续摇动轨辙机2.5—3转，道岔完全密贴并已有一定压力，动接点打入静接点内，定、反位密贴，达到一压力，并保持密贴调整杆轴套与轴套螺母之间应有10—18mm游间。
（2）表示杆及其缺口的调整先调主杆（即：电动转辙机在伸出位置），后调副杆（即：电动转辙机在拉入位置）表示杆主杆调整，调整尖端杆舌铁两侧大螺母，调整活节螺栓两侧螺母即可。
（面对尖轨，转辙机在左边，缺口大时，紧舌铁右边螺母。
缺口小时紧舌铁左边螺母）。
表示杆副调整，即电动机在完全位置拉入位置（道岔密贴），先拧松，前后表示杆的横穿螺栓，再拧动表示杆后端调整螺栓，调整两检查块间的缺口距离。
ZD6型转辙机故障分析及处理演示教学
Z D6型转辙机故障分析及处理摘要一、ZD6转辙机是用以转换道岔的设备，每一道岔设一台转辙机，安装在道岔尖轨处。
它的基本功能是：1.改变道岔的位置，即根据操纵人员意图转于定位或反位；2.正确的反映道岔的位置，即道岔尖轨密贴于基本轨后，才能有相对应的表示；3.道岔转到正确位置后，实行机械锁闭，防止外力转动道岔。
4.道岔被挤或因故在四开位置时，也应及时有报警表示。
5．ZD6型采用内锁闭方式。
ZD6型的道岔附件主要有密贴调整杆、表示连接杆、连接尖轨的方钢和尖端杆以及放松卡、象鼻铁等。
二、主要组成是由：电动机、减速器、摩擦联结器、自动开闭器、主轴、动作杆、表示杆、移位接触器(用于挤岔电路中)、底壳及机盖等部分组成。
关键词：ZD6、转撤机、相混参考文献：车站自动控制：王永信、喻喜平铁道论坛网道岔控制电路故障分析及处理————ＺＤ６型转辙机故障分析及处理ZD6型转辙机故障，从结构上可分为电路故障和机械故障；从电路动作程序上可分为启动电路故障和表示电路故障；从设备位置上可分为室内设备故障和室外设备故障；从故障现象上还可分为道岔不能启动、空转和无表示故障三种故障。
按照道岔电路的动作程序，结合控制台上电流指针摆动、挤岔电流鸣响及道岔位置表示灯的变化进行综合分析，逐步缩小故障范围，稳、准、快地处理好故障。
1. 区分室内外故障道岔控制电路发生故障时，最关键的就是要区分故障点是在室内还是室外，避免来回跑动，耽误处理故障时间。
（1）道岔启动电路的区分道岔不能启动时，应首先看清控制台现象，必要时还应在分线盘处测回路电阻，以准确区分在室内还是在室外。
当道岔启动电路故障时，可单独操纵道岔，道岔原来位置表示灯不灭，说明1DQJ未励磁；道岔原来位置表示灯熄灭，但是松开单操纵按钮时，单操原来位置表示灯油点亮，说明2DQJ不转极。
上述两种故障现象，可判断故障在室内。
当道岔定、反位表示灯均无表示，且发生挤岔报警时，不能单独操纵道岔，应在分线盘有关端子上册启动电路回路电阻，以区分室内、外故障。
ZD6电动转辙机的维修和故障处理
ZD6电动转辙机的维修和故障处理转辙机是电气集中联锁的主要设备之一，其中ZD6较为普遍。
原因就是结构简单，动作快捷。
那么ZD6电动转辙机是怎么维护的呢？又是怎么提高使用寿命的呢？它主要是通过我们信号工对它的结构和技术标准了解来维护使用寿命的。
下面我介绍一下ZD6的结构是由那些部分组成的及技术标准是什么。
ZD6电动转辙机主要由电动机，减速器，摩擦连接器，自动开闭器，主轴，动作杆，移位接触器，底壳及机盖组成。
电动机是在额定电压160V,额定电流2A.并通过接线端子从而产生转动。
减速器是把电动机的高转速降低以提高转矩，便于转换道岔。
摩擦连接器是依靠摩擦力使内齿轮给以外齿轮一个反作用力，使外齿轮在摆动式运动中旋转，带动输出轴，主轴，锁闭齿轮转动，从而带动道岔转换。
摩擦连接器在道岔正常转动时摩擦连接器不空转，道岔转换终了时，电动机应稍有空转。
道岔因故不能转换到位时，摩擦连接器应空转。
摩擦连接器弹簧应调在规定电流条件下，相邻弹簧圈最小间隙不小于1.5mm,弹簧不得与夹板接触。
平时应经常保持清洁，不得锈蚀或沾油。
自动开闭器在转辙机内随机件动作，能自动完成开关作用。
随着道岔的转换正确地接通与断开电动机电路及表示电路。
它本身绝缘座安装牢固，完整，无裂纹，动接点不松动。
静接点须长短一致，相互对称，接点片不弯曲，不扭斜，辅助片作用良好。
动接点在静接点片内的接触深度不小于4mm,用手扳动动接点，其摆动量不大于3.5mm,动接点与静接点座间隙不小于3mm;接点接触压力不小于4.0N;速动爪落下前，动接点在静接点内有窜动时，应保证接点接触深度不少于2mm.速动爪与速动片的间隙在解锁时不小于0.2mm,锁闭时为1-3mm.速动片的轴向窜动，应保证速动爪滚轮与滑面的接触不少于2mm,转辙机在转动中速动片不得提前转动。
速动爪的滚轮在传动中应在速动片上滚动，落下后不得与起动片缺口底部相碰。
在动作杆，表示杆正常伸出或拉入过程中，拉簧的弹力适当，作用良好，保证动接点迅速转接，并带动检查柱上升和下落。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一ZD6转辙机原理及故障处理ZD—6道岔故障一、基本概念1、什么叫道岔、什么是单动道岔、双动道岔、复示交分？由一条线路分岐为两条线路，在分岐点上铺设的转辙线路叫道岔。
作用：供机车辆从一股道岔转入另一股道。
单动道岔：一组电动机操动一组道岔。
比动道岔：二组电动机操纵二组道岔。
复式交分道岔：八根尖轨、八根合拢轨、四个辙叉组成。
2、道岔定位位置是如何规定的？（1）双线车站各道岔均以开通直线为定位；（2）单线车站进路道岔由车站两端向不同线路开通的位置为定位；（3）区间道岔以开通正线为定位；（4）引向安全线、避难线的道岔以开通安全线避难线为定位；（5）其它由车站负责管理的道岔由车站自已规定。
3、道岔的编号：从列车到达方向起顺序编号，上行列车进站端为双号，下行端为单号。
从两端进站处顺序向站编号，尽头线向线路终端编号。
多个场的用百位数字表示在场。
4、什么叫电动转辙机及分类？电动转辙机：用电力带动转换道岔的一种设备。
分类：四线、三线、五线、六线。
5、电动转辙机组成：电动转辙机组成：电机、减速器、自动开闭器、移位接触器、主轴、动作杆、表示杆、底壳、底盖。
（1）怎样进行道岔的密贴调整？调整道岔密贴，主要是调整密贴调整杆袖套两边的轴套螺母，（左边不密贴调整袖套、右边螺母，右边不密贴调整袖套，左边的螺母。
压力大时螺母往后松，压力小、不密贴时往前紧）用手摇皀摇动转辙机，当尖轨完全靠拢基本轨后，继续摇动轨辙机2.5—3转，道岔完全密贴并已有一定压力，动接点打入静接点，定、反位密贴，达到一压力，并保持密贴调整杆轴套与轴套螺母之间应有10—18mm游间。
（2）表示杆及其缺口的调整先调主杆（即：电动转辙机在伸出位置），后调副杆（即：电动转辙机在拉入位置）表示杆主杆调整，调整尖端杆舌铁两侧大螺母，调整活节螺栓两侧螺母即可。
（面对尖轨，转辙机在左边，缺口大时，紧舌铁右边螺母。
缺口小时紧舌铁左边螺母）。
表示杆副调整，即电动机在完全位置拉入位置（道岔密贴），先拧松，前后表示杆的横穿螺栓，再拧动表示杆后端调整螺栓，调整两检查块间的缺口距离。
试验时，后尖轨第一连接杆处，兴轨与其本轨间插入4X20mm铁板，此时与动接点弧动的两检查柱不应落下缺口，自动开闭器处于四开位置，道岔不能锁闭。
自动开闭器组成：四排静接点、两排动接点、两个速动爪、两个检查柱、起动片、及速动片。
6、道岔测试、压力、缺口调整程序先调压力、，后调表示缺口，先调伸出，后调拉入。
压力调整标准4mm不锁闭，2mm锁闭。
缺口1.5 0.5⑤ZD6扳动试验。
进行Ⅰ级测试(1)测试动作电压用万用表直流250v档,测定位动作电压时,正表笔搭在电机1端子上,负表笔搭在电机2端子上;测反位动作电压时,正表笔搭在电机2端子上,负表笔搭在电机4端子上,转换道岔时所测试的电压为动作电压,其应不小于160v.(2)测试工作电流将万用表放在直流5A档,断开安全接点,两表笔分别搭在05,06端子上,转换道岔时测得的电流为工作电流,其应不大于2A(3)测试故障电流将万用表放在直流5A档;断开安全接点.将表笔搭在05,06端子上,并在第一连接杆处尖轨与基本轨间夹入4mm实验锤,然后转换道岔.在摩擦连接器空转时,测得的电流值为故障电流.其应符合下列要求:a)正反向摩擦电流相差应小于0.3Ab)ZD6-A,D,F,G,H型转辙机单机使用时,摩擦电流为2.3-2.9Ac)ZD6-E型和ZD6-J型转辙机双机配套使用时,单机摩擦电流为2.0-2.5A当摩擦电流超标时,其调整方法为:面对转辙机站在电机侧，动作杆拉入位置侧摩擦电流超标时,对摩擦带邻钢轨侧弹簧螺栓的松紧进行调整;动作杆伸出位置侧摩擦电流超标时,对摩擦带另一侧弹簧螺栓的松紧进行调整。
注意事项：弹簧有效圈的相邻圈最小间隙不小于1.5mm,弹簧不得与夹板圆弧部分触碰。
(4)测试线圈电阻将万用表放在R×1档,将安全接点断开,在电机1、3或2、3端子测出两个定子线圈的阻值,其为2.85土0.14欧姆，在3、4端子上测转子线圈阻值，其为4.9土0.245欧姆。
注意事项：在测试转子阻值的过程中.应用手摇把慢摇电机转动一周,其间万用表指针应无过大变化，这样就能发现转子断线的隐患。
(5)2mm,4mm,6mm试验及调整道岔密贴及表示缺口在道岔第一连接杆处,尖轨一基本轨间插入宽20mm厚2mm的铁板时,道岔应能锁闭。
在道岔第一连接杆处,尖轨一基本轨间插入宽20mm厚4mm的铁板时,道岔应不能锁闭。
在道岔B机连接杆处,尖轨一基本轨间插入宽20mm厚6mm的铁板时,道岔应不能锁闭。
注意事项:该项作业应在测试并调整故障电流之后进行。
如检修时发现道岔不密贴，应该查找不密贴的原因，若是压力小或强度变化造成的，应立即调整压力，若是轨距变化或尖轨变形造成的，应及时通知工务处理。
道岔密贴调整：面向尖轨，左侧尖轨不密贴时，应调整密贴杆右侧轴套；右侧尖轨处不密贴时，应调整密贴杆左侧轴套螺帽。
表示缺口调整：在密贴调整好后，进行表示缺口调整，先调伸出位置侧主板缺口，再调拉入位置侧副板缺口。
（1）安装装置绝缘检查将万用表放在交流2.5v档，一表笔搭在角钢上，另一表笔分别对两轨面进行测试，无电压或电压约相等，说明绝缘良好；若在某轨面测出电压与轨面电压相等，则说明另一侧角钢绝缘破损，但不能断定两根角钢中哪根角钢螺栓的绝缘破损，需要分解一根角钢绝缘，再测量另一根角钢绝缘，若还不好，说明未分解的那根角钢螺栓绝缘破损。
如果分解了所有角钢绝缘未发现破损，应考虑第一连接杆，尖端杆的绝缘是否破损。

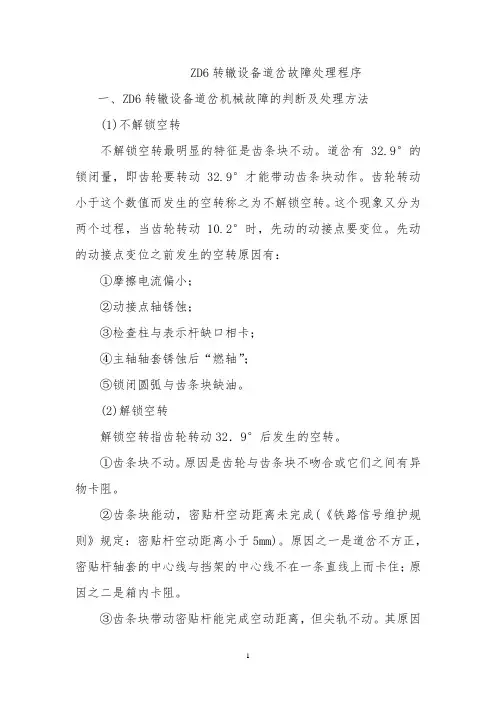

7、当道岔两尖轨处于什么状态时禁止使用该道岔（1）道岔两尖轨互相脱离时（2）尖轨尖端与基本轨在静止状态不密贴时二、机械故障处理1、常见故障A、解锁空转齿轮转动32.9 后发生的空转（1）齿条块不动、齿轮与齿条块不吻合有异物，检查锁闭齿轮与齿条块；（2）齿条块能动、密贴杆空动距离末完成，道岔不方正，二是箱卡阻。
（3）道岔在四开空转磨擦电流小：阻力大。
（4）密贴杆能完成空动距离，但尖轨不动。
原因一是压力大二是有肥边。
B、密贴空转（锁闭空转与不锁闭空转）（1）锁闭后空转启动电路末断开；（2）不锁闭空转、压力大。
C、不解锁空转（特征是齿条块不动）齿条转动32.9 齿条块动作小于这个数值称不解锁空转（1）磨擦电流小测电流2.3—2.9；（2）检查柱与表示杆缺口相卡（没缺口）；（3）主轴燃轴；（4）锁闭圆弧与齿条块缺油有没缺肖；（5）动接点轴锈蚀。
2、发生部位机、机外、电务设备故障和工务设备故障3、处理顺序先处理机外故障，后处理机故障。
在判断不清机外时应甩开机外判断。
4、区分机外故障的方法A、手摇道岔直至空转，突然松开手摇把，手摇把有明显反转，外部卡阻可能性大B、甩掉外部，手摇道岔，能锁闭机外，不能锁闭机5、电机故障摩擦电流调至2A电压大于160V正常，低于140V属于电路故障。
（1）四线制电机定子和转子线圈分别是：定子引出线和炭刷引出线，分别以红黄区别：端子1、2为黄色；3为红黄；4为红色套管；端子螺丝用6mm、5mm 区别。
面对电机右边为3左边为4判断是碳刷3接触不好还是碳刷4接触不好，应该电机碳刷3和电机端子3进行测量。
例1、扳动道岔时道岔原位置空转。
分析：正常1送正电道岔的旋转是从反位向定位旋转，假如从电机的2送电就改变了电机的旋转方向，所以道岔原位置空转。
不管电机1、2接反，还是3、4接反都会出现同样情况，此现象在测回路阻值时，阻值是正常的。
例2、从反位向定位扳动烧保险，从定位能扳反位。
测试情况：回路阻值基本正常。
分析：在定位时电流从12—05流过，在反位时电流从11—05流过。
断：电机1和电机2之间的阻值应小于电机1—4之间阻值，从电机碳刷4—电4阻值，5 本应该为06、减速器故障例1、某道岔由定位转向反位时中途空转，检查外部无异物。
分析：（1）减速器左右夹板折断；（2）故障电流调整不当；（3）磨擦带进油；（4）减速器上的镙钉松出。
最终表现：测试故障电流及观察故障电流变化。
例2：在排列进路过程中，反位断表示挤岔铃响，定位3A保险烧，现场道岔摇不动，更换减速器后恢复正常。
原因：减速器轴承架破碎卡阻。
7、自动开闭器故障动接点与静接点接触不良（怎样计算打入深度）或静接点片折断（怎样排除）。
例1、故障现象：道岔定位向反位扳，快锁闭时有空转现象，反位向定位扳动一样（大约2—3秒）。
原因：与速动爪连接的小臂角度变型，造成动接点动程不够。
例2、道岔转换到底时一直空转，打开转辙机后启动接点末变位。
原因：调整拉簧松。
例3、速动爪顶着速动片，造成道岔不能转换。
8、动作杆、动作齿条故障例1、故障现象：道岔摇不到底，甩开外部仍摇不到底，检查机无异物。
处理：卸掉动作杆后，恢复正常。
原因：动作杆碰后轴套。
其它故障：（1）挤岔销盖顶着齿轮（2）锁闭圆弧与齿条块缺油（3）齿条块上有异物9、表示杆故障例1、故障现象：道岔摇不到底，甩开外部仍摇不到底，检查机无异物。
处理：卸掉表示杆后套恢复正常。
原因：后套丢失，更换后不配套。
其它：（1）检查柱与表示杆缺口相卡。
（2）表示杆本身长短调整不配套。
10、移位接触器故障挤岔时断不开，不挤岔时接不通。
11、主轴故障轴承锈蚀或燃轴。
机械故障处理举例：1、检查道岔外部没发现异常。
2、测试故障电流为2.8A排除故障电流小原因。
3、用手摇把摇动道岔减速器打空转，道岔不解锁。
甩开动动作杆和表示杆、外部，排除道岔外部和减速器故障造成的原因。
4、去掉自动关闭器，用手摇动道岔，仍不解锁，排除了自动开闭器卡阻造成的原因。
5、检查主轴和齿条块，锁闭园弧，发现主轴套和主轴之间锈死。
6、用450MM扳子卡住主轴来回晃动注油直到活动自由。
三、电动转辙机的测试四、电路原理道岔控制理论电路中主要四个继电器：1DQJ 2DQJ DBJ FBJ1、1DQJ、2DQJ的作用及道岔启动电路的多级控制（1）检查道岔区段空闲，进路是否在解锁状态，监督电机正常动作。
（3—4）线圈—道岔启动前检查（1—2）线圈—与电机串联道岔启动后不在受控制。
（2）2DQJ控制电机的转向方向，决定使电机将道岔转向定位还是反位，最后由支流电动机转换道岔。
多级控制：CAJ-1DQJ—2DQJ—电机转动，哪级故障查哪级。
2、电路动作顺序控制电路有两种操纵方式：进路操纵和单操控制电路分为：室电路、室外电路、表示电路、启动电路。
（1）定位启动电路A、对道岔启动电路的技术要求：1、有车不能转（SJ）；2、解锁才能转（1LJ 2LJ SJ）3、要转转到底（1DQJ1—2线圈完成——但转动不受3—4线圈控制）4、不转就别转（1DQJ1—2线圈断电）；5、遇阻往回转（自动开闭器接通另一组接点）；6、转完断电源（自动开闭器完成）3、启动电路故障处理：（定位）（1）电阻方法：电阻表X1档分别接端子2，端子5。
