水源热泵工作原理
水源热泵工作原理

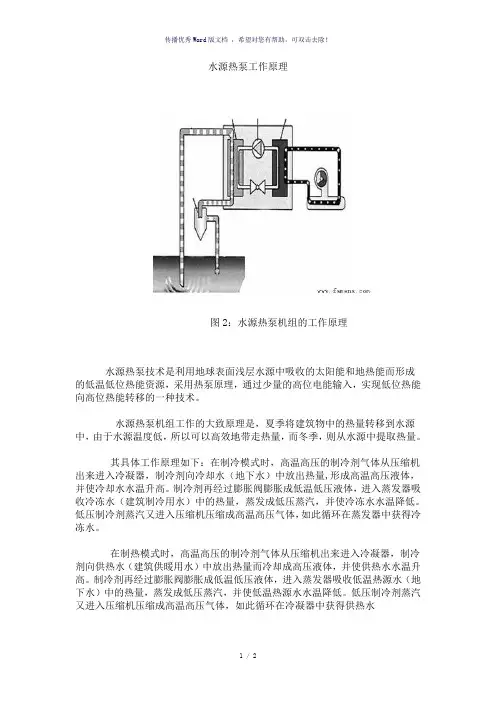

图2：水源热泵机组的工作原理
水源热泵技术是利用地球表面浅层水源中吸收的太阳能和地热能而形成的低温低位热能资源，采用热泵原理，通过少量的高位电能输入，实现低位热能向高位热能转移的一种技术。
水源热泵机组工作的大致原理是，夏季将建筑物中的热量转移到水源中，由于水源温度低，所以可以高效地带走热量，而冬季，则从水源中提取热量。
其具体工作原理如下：在制冷模式时，高温高压的制冷剂气体从压缩机出来进入冷凝器，制冷剂向冷却水（地下水）中放出热量,形成高温高压液体，并使冷却水水温升高。
制冷剂再经过膨胀阀膨胀成低温低压液体，进入蒸发器吸收冷冻水（建筑制冷用水）中的热量，蒸发成低压蒸汽，并使冷冻水水温降低。
低压制冷剂蒸汽又进入压缩机压缩成高温高压气体，如此循环在蒸发器中获得冷冻水。
在制热模式时，高温高压的制冷剂气体从压缩机出来进入冷凝器，制冷剂向供热水（建筑供暖用水）中放出热量而冷却成高压液体，并使供热水水温升高。
制冷剂再经过膨胀阀膨胀成低温低压液体，进入蒸发器吸收低温热源水（地下水）中的热量，蒸发成低压蒸汽，并使低温热源水水温降低。
低压制冷剂蒸汽又进入压缩机压缩成高温高压气体，如此循环在冷凝器中获得供热水
1 / 2
图1：地源热泵技术示意图
-----精心整理，希望对您有所帮助!。
地源热泵系统简介
地源热泵系统简介一、地源热泵原理地源热泵系统是一种由双管路水系统连接起建筑物中的所有地源热泵机组而构成的封闭环路的中央空调系统。
冬季，地源热泵系统通过埋在地下的封闭管道（称为环路）从大地收集自然界的热量，而后由环路中的循环水把热量带到室内。
再由装在室内的地源热泵系统驱动的压缩机和热交换器把大地的能量集中，并以较高的温度释放到室内。
在夏季，此运行程序则相反，地源热泵系统将从室内抽出的多余热量排入环路而为大地所吸收，使房屋得到供冷。
尤如电冰箱那样，从冰箱内部抽出热量并将它排出箱外使箱内保持低温。
循环水泵地源热泵机组地下埋管图2地源热泵系统图地源热泵机组优点高效节能性夏季高温差的散热和冬季低温差的取热，使得地源热泵系统换热效率很高。
因此在产生同样热量或冷量时，只需小功率的压缩机就可实现，而且冬季运行不需要任何辅助热源和除霜，大大地减少电能消耗和除霜的损失，从而达到节能的目的，其耗能仅为普通中央空调加锅炉系统的50%-60%。
地源热泵技术在很大程度上为国家节省能源，缓解电荒，同时也为用户节省了大量的运行费用。
下面是北京一项目中，提供的各种采暖制冷费用比较：从下面两个分析图中可以看出，与其它供暖制冷产品相比，地源热泵技术运行费用是最便宜的一种，很大程度地为最终使用户节约运行费用，也保证安全，健康。
一个采暖季（北京为125天）各种采暖方式的采暖费用比较表0.005.0010.0015.0020.0025.0030.0035.0040.00地源热泵电缆地板采暖天燃气集中供暖壁挂炉电热膜系列1一个制冷季（北京为90天）各种制冷方式的费用（元/m2）比较表0.005.0010.0015.0020.00地源热泵家用空调中央空调直燃机系列1● 环保、零污染地源热泵系统高效节能的优点，决定了它的运行费用低。
维修量极少，折旧费和维修费也都大大地低于传统空调。
据专家预测，在未来50年，世界将释放160亿吨CO2，对人们的健康和自然环境形成直接的影响。
地源热泵技术的概念和工作原理
第一章地源热泵技术的概念和工作原理第一节地源热泵技术概念地源热泵技术是利用地球表面浅层水源如地下水、河流和湖泊中吸收的太阳能和地热能而形成的低温低位热能资源，并采用热泵原理，通过少量的高位电能输入，实现低位热能向高位热能转移的一种技术。
地源热泵机组工作原理就是在夏季，将建筑物中的热量转移到水源中，由于水源温度低于空气温度，所以可以高效地带走热量。
而冬季，则从水源中提取热量，通过热泵系统提升热量能级后送到建筑物中。
一般地源热泵消耗一份电能量，可得到4倍以上的热量或冷量，离心大型热泵可以达到5左右。
第二节地源热泵中央空调系统的组成及功能地源热泵供暖系统由地源能量采集系统、能量提升系统和能量释放系统三大部分组成。
⑴能量采集系统：通过能量采集系统将水源中所包含的能量（热量和冷量）采集出来，送至地源热泵机组加以利用。
它由水源水井、水源水抽取设备、水源水输送管道、水源水质处理设备和热交换设备构成。
⑵能量提升系统：通过能量提升系统将能量采集系统采集到的不可直接利用的低品位能量，转化成可直接利用的高品位能量。
它由压缩机完成并通过制冷剂封闭环路和各种控制阀门实现其功能。
⑶能量释放系统：通过能量释放系统将能量提升系统提升的能量传递到需要的场合。
它由热交换设备、供暖水循环设备和末端能量释放设备组成。
第三节地源热泵供暖（制冷）系统的工作原理◎冬季采暖工作原理：在供热模式下，高压高温制冷剂气体（R22、R134a等）从压缩机压出后进入冷凝器，同时向经过冷凝器的空调末端循环水中排放热量，末端循环水被加热后形成采暖热源。
而制冷剂冷却成高压液体，然后经热膨胀阀节流膨胀成低压液体进入蒸发器蒸发成低压蒸汽，蒸发过程中吸收水源水中的热量，制冷剂获得热量后变为饱和蒸汽又进入压缩机，压缩成高压气液体，如此循环不断的将水源水当中的热能提取出来形成热源。
地下水（水温在12-14℃左右）被吸收5℃-7℃的热量，降至5-7℃左右回灌地下，水在渗流过程中吸收地下土壤热量，温度又升至12℃，然后经过地下水流流走或再被抽取上来循环使用。
太阳能、地能热泵采暖供热系统原理图
太阳能、地能热泵采暖供热系统原理图太阳能、地能热泵采暖供热系统原理图采暖供热原理：如图一所示，热泵主要由制冷压缩机、冷凝器、膨胀阀、蒸发器等组成制冷回路，在制冷回路内充注制冷剂。
制冷压缩机通入三相交流电高速旋转，将低温低压制冷剂气体吸入压缩机，经压缩后变成高压高温气体，该高温高压气体经冷凝器被冷却水冷却，变成中压中温制冷剂液体，制冷剂液体经过膨胀阀节流减压后送入蒸发器，由于蒸发器连接在压缩机的吸气口上，压缩机不停的吸入蒸发器的制冷剂气体，使得进入蒸发器的大量制冷剂压力减低，制冷剂进一步大量蒸发。
由于蒸发器另一侧与地下水中水泵连接，所以当地下水大量流过蒸发器时，被蒸发的制冷剂带走大量的地下水中的热量（因为制冷剂蒸发过程，也就是制冷剂吸热的过程）。
地下水中含有大量的地球浅层土壤低温热量，这些低温热量通过地下水媒介被蒸发器中蒸发的制冷剂吸收提取变成制冷剂热量，被源源不断地吸入制冷压缩机。
经压缩机压缩之后，又变成为80-90℃ 的高温气体，这个高温气体在被冷凝器冷却的过程中，将大量的高温热量传给了冷凝器另一侧的采暖系统，80-90℃ 高温制冷剂气体被冷却的过程，也可以看作是将这些高温热量传递给冷却系统的过程，或者说是对采暖系统的加热过程，维持采暖系统水温在50-60℃， 通过风机盘管或暖气片负荷向空调房间供热。
综上所述，热泵机组是将电能通入压缩机，压缩机将电能变为高速旋转的机械能，机械能又通过压缩机将机械能变成为热能，压缩机输出的总热能=压缩机电功率+压缩机向地下水吸收的热能，而向井水中吸取的热能远远大于压缩机的电功率。
一般从井水中提取的热能是压缩机电功率产生热能的 4-5倍，所以热泵机组的能效比=输出热能（kw）/输入电功率 （kw）≈4.5左右。
而电锅炉的能效比=输出热能（kw）/输入功率（kw）≈0.9～0.98左右，从上面的对比可以看出热泵机组是节能环保设备，与电锅炉相比也同样是电采暖设备，只不过热泵比电锅炉更节省运行费用，理应得到电力部门大力推广的设备，最终受益的首先是电力部门，然后是用户，对环保、对电力部门、对全社会都是有很大好处的事。
