220kV变电所自动化改造技术方案
220kV智能变电站不全停二次设备改造方案解析
220kV智能变电站不全停二次设备改造方案解析随着电力行业的不断发展，智能变电站技术在电力系统中的应用越来越广泛。
220kV智能变电站不全停二次设备改造方案是为了提高变电站的可靠性、智能化管理水平和自动化程度，从而更好地保障电网安全稳定运行。
本文将对220kV智能变电站不全停二次设备改造方案进行详细解析。
一、改造目的1. 提高设备可靠性。
通过对二次设备进行改造，旨在提高设备的可靠性和稳定性，减少设备故障率，提高供电可靠性。
2. 实现智能化管理。
借助新的智能化技术，实现对设备的远程监控、故障诊断和信息反馈，加强对变电站设备的管理和维护。
3. 提高自动化程度。
改造后的二次设备能够实现更高的自动化程度，从而减轻运维人员的工作负担，提高运维效率。
二、改造内容1. 保护及控制设备改造。
对变电站的保护及控制设备进行升级改造，采用先进的数字保护装置和智能化控制系统，提高设备的保护功能和控制精度。
2. 辅助设备改造。
对辅助设备进行改造，包括通信设备、监控系统、电力电子设备等，提高设备的智能化管理水平和自动化程度。
3. 线路及继电保护改造。
对变电站的220kV线路及继电保护系统进行升级改造，提高系统的稳定性和可靠性。
4. 通信网络改造。
对变电站的通信网络进行改造，提高网络的传输速率和稳定性，以满足智能化管理的需要。
三、改造方案1. 设备选型。
根据变电站的实际情况和需求，合理选择适合的保护及控制设备、辅助设备、通信设备和监控系统，确保设备的稳定性和可靠性。
2. 系统集成。
将各种新设备进行系统集成，确保设备之间的互联互通，实现智能化管理和远程监控。
3. 技术升级。
对现有设备进行技术升级，采用先进的数字化技术和智能化管理手段，提高设备的性能和功能。
4. 安全保障。
在改造过程中，要严格遵守安全作业规程，确保改造工程的安全和稳定进行。
四、改造效果1. 提高设备可靠性。
改造后的二次设备具有更高的抗干扰能力和可靠性，能够更好地应对各种复杂工作环境和恶劣天气条件。

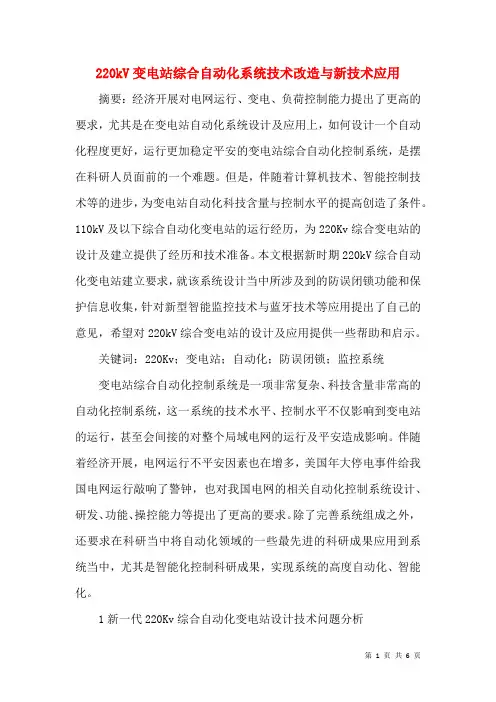

220kV变电站综合自动化系统技术改造与新技术应用
220kV变电站综合自动化系统技术改造与新技术应用摘要：经济开展对电网运行、变电、负荷控制能力提出了更高的要求，尤其是在变电站自动化系统设计及应用上，如何设计一个自动化程度更好，运行更加稳定平安的变电站综合自动化控制系统，是摆在科研人员面前的一个难题。
但是，伴随着计算机技术、智能控制技术等的进步，为变电站自动化科技含量与控制水平的提高创造了条件。
110kV及以下综合自动化变电站的运行经历，为220Kv综合变电站的设计及建立提供了经历和技术准备。
本文根据新时期220kV综合自动化变电站建立要求，就该系统设计当中所涉及到的防误闭锁功能和保护信息收集，针对新型智能监控技术与蓝牙技术等应用提出了自己的意见，希望对220kV综合变电站的设计及应用提供一些帮助和启示。
关键词：220Kv；变电站；自动化；防误闭锁；监控系统变电站综合自动化控制系统是一项非常复杂、科技含量非常高的自动化控制系统，这一系统的技术水平、控制水平不仅影响到变电站的运行，甚至会间接的对整个局域电网的运行及平安造成影响。
伴随着经济开展，电网运行不平安因素也在增多，美国年大停电事件给我国电网运行敲响了警钟，也对我国电网的相关自动化控制系统设计、研发、功能、操控能力等提出了更高的要求。
除了完善系统组成之外，还要求在科研当中将自动化领域的一些最先进的科研成果应用到系统当中，尤其是智能化控制科研成果，实现系统的高度自动化、智能化。
1新一代220Kv综合自动化变电站设计技术问题分析1.1防误功能微机五防技术是220kV综合自动化变电站控制系统的核心局部，主要功能是控制系统的闭合与开合运行，在此根底上实现系统的自动化控制的目的。
传统的微机五防技术缺陷比较明显，最近几年在电气自动化科研领域中将监控系统与微机五防结合起来，形成了一种建立在监控系统之上的微机五防技术，有效地增强了系统的控制能力。
但是，微机五防的控制程序相比照较多，要经过模拟操作、软解锁命令、遥控操作和闭合命令等程序才能完成控制过程，其中主要由一个环节出现了操作失误，整个系统的闭合就无法完成，也就是达不到防误的效果，这是目前220kV综合自动化变电站控制系统设计中的一个明显的缺乏。
研究220kV变电站综合自动化改造
研究220kV变电站综合自动化改造【摘要】变电站的综合自动化系统具有很多特点，例如功能的综合化、结构的微机化、操作监控的屏幕化、运行管理的智能化等，其发展发热应用提高了变电站发热安全、可靠以及稳定的运行水平，使得操作人员的工作量减轻，使得变电站的技术水平以及管理水平得到全面的提高和发展。
本文主要对传统220kV 变电站的局限性及综合自动化变电站的优越性以及目，改造的目标以及改造的原则进行了详细的分析，具体阐述了220kV变电站综合自动化改造的实施。
【关键词】220KV；变电站；综合自动化1 引言近几年以来，伴随着电力系统的不断扩大的规模，人们对于变电站监控以及保护系统的要求逐渐提高。
而伴随着计算机技术、通信技术以及控制技术的日渐发展，变电站的综合自动化技术也发展的异常迅猛。
110kV以及以下的综合自动化变电站的安全顺利的投运，为220kV的综合自动化的变电站的实施提供了很多实践的经验以及技术的支撑。
2 传统220kV变电站的局限性及综合自动化变电站的优越性2.1 传统220kV变电站的局限性（1）很难满足现代的电网对变电站的运行的可靠性以及其安全性方面的各种要求。
（2）因为缺乏较为有效的调压以及谐波的治理手段，进而导致了电能质量很难得到保障。
（3）其占地的面积较大，进而致使建站的成本大幅度的提升。
（4）没有采用或者一部分采用数字化以及自动化的电气设备，很难较好的适应现代的电力系统数字化、自动化及智能化当前的发展趋势。
（5）较为传统的电气设备的可靠性较差，进而导致设备的维护工作量很大，进而导致没有办法提升了变电运行的管理水平以及自动化的水平。
2.2 220kV综合自动化变电站的优越性与传统的变电站相比，220kV综合自动化的变电站有很多的优势，例如：（1）因为综合自动化的变电站具有电压、无功的调节以及控制的功能，进而能够确保电能的质量，让区域之内的潮流无功逐渐变的合理，是的电压可以满足运行的要求，与此同时可还以有效地使得网损以及电能损耗的发生降低。
220kV智能变电站不全停二次设备改造方案解析
220kV智能变电站不全停二次设备改造方案解析一、项目背景随着电力系统的高度发达和智能化程度的提升，对于变电站的要求也在不断提高。
传统的220kV变电站存在着二次设备老化、性能不足、维护困难等问题，需要进行改造升级，以满足电力系统的需求。
对220kV智能变电站进行全面改造，包括二次设备的智能化升级，是当前电力系统发展的必然趋势。
二、改造方案分析1. 二次设备智能化改造目前，二次设备智能化改造已成为电力系统改造的主要方向。
通过对220kV智能变电站二次设备的智能化改造，可以实现设备的状态监测、故障诊断、远程控制等功能，提高系统的运行效率和可靠性。
具体包括以下方面：（1）智能化监测系统的建设：利用先进的传感器和监测设备，实时监测设备的温度、湿度、压力等参数，实现对设备状态的全面监测。
（2）故障诊断系统的建设：利用先进的故障诊断技术，对设备进行故障诊断和分析，提高对设备故障的识别和处理能力。
（3）远程控制系统的建设：实现对设备的远程控制和操作，提高对设备的操作灵活性和便捷性。
（4）智能化运维管理系统的建设：实现对设备的运维管理的智能化，提高设备维护的效率和准确性。
2. 设备性能提升在完成智能化改造的基础上，还需要对220kV智能变电站的二次设备性能进行提升，以满足电力系统的运行要求。
具体包括以下方面：（1）设备负荷能力的提升：对220kV智能变电站的设备负荷能力进行评估和提升，确保设备能够满足系统的负荷需求。
（2）设备安全性能的提升：对220kV智能变电站的设备安全性能进行评估和提升，确保设备能够在安全的工作状态下运行。
（3）设备稳定性能的提升：对220kV智能变电站的设备稳定性能进行评估和提升，确保设备能够在稳定的工作状态下运行。
3. 系统集成针对220kV智能变电站的二次设备智能化改造，需要进行系统集成，实现各个子系统之间的互联互通、数据共享和信息交互。
具体包括以下方面：（1）系统集成：对220kV智能变电站的二次设备进行系统集成，实现各子系统之间的数据和信息共享。
220kV智能变电站不全停二次设备改造方案解析
220kV智能变电站不全停二次设备改造方案解析220kV智能变电站是指采用先进的数字化、智能化技术，能够对变电设备进行远程监控和自动化控制的变电站。
而不全停二次设备改造方案是指对220kV智能变电站中的不全停二次设备进行升级改造，以提高设备的可靠性和稳定性，保障电网运行的安全稳定。
本文将对220kV智能变电站不全停二次设备改造方案进行详细解析。
一、改造背景220kV智能变电站是电网运行的关键环节，对电网的稳定运行起着至关重要的作用。
不全停二次设备是智能变电站中的重要组成部分，负责对220kV线路的保护和控制。
由于设备老化、技术跟不上等原因，不全停二次设备存在着一定的安全隐患和可靠性问题，需要进行改造升级。
二、改造方案设计针对220kV智能变电站中不全停二次设备的安全隐患和可靠性问题，我们设计了以下改造方案：1.设备更新换代针对老化的设备，我们将进行设备的更新换代，选择先进的数字化、智能化的保护装置和控制器，以提高设备的性能和可靠性。
更新换代的设备还能够实现远程监控和自动化控制，提高运维效率和响应速度。
2.故障检出和诊断技术应用引入先进的故障检出和诊断技术，能够实现对设备故障的快速检测和定位，提高故障处理的效率。
结合人工智能等技术，实现设备的预测性维护，提前预防设备故障的发生，进一步提高设备的可靠性和稳定性。
3.通讯网络建设对智能变电站的通讯网络进行升级建设，提高通讯网络的带宽和稳定性，保障设备之间的数据传输和通讯的可靠性，并支持远程监控和控制功能的实现。
4.应急预案制定针对设备故障和突发事件，制定相应的应急预案，包括设备故障的快速处理流程、备用设备的调度和应急响应措施等，以最大程度地减少设备故障对电网的影响，保障电网的安全稳定运行。
三、改造方案实施针对以上设计的改造方案，我们将按照以下步骤进行实施：1.设备更新换代选择可靠性高、性能优越的数字化、智能化保护装置和控制器，并进行设备的替换和更新。
2.故障检出和诊断技术应用引入先进的故障检出和诊断技术，对设备进行检测和诊断，并对设备进行预防性维护。
220kv变电站及其综合自动化系统方案设计
220kv变电站及其综合自动化系统方案设计摘要：本文旨在设计一种220kv变电站综合自动化系统方案。
通过对变电站系统运行状态的监测和控制进行研究，本文提出了一种综合自动化系统方案设计。
该方案包括变电站的基础电气设备、保护自动化系统、监测自动化系统和辅助设备自动化系统。
同时，该方案还包括自动化系统的硬件和软件设计。
本文最后进行了方案可行性分析和实验验证，结果表明，该设计方案具有较高的可行性和实际应用价值。
关键词：220kv变电站；综合自动化系统；方案设计；可行性分析；实验验证引言：随着电力工业的不断发展，220kv的变电站已成为电力系统的重要组成部分。
变电站的运行状态监测和控制是电力系统稳定运行的重要保障。
为此，220kv变电站综合自动化系统方案设计成为研究热点。
本文将从变电站基础电气设备的监测和控制、保护自动化系统、监测自动化系统和辅助设备自动化系统等方面进行研究，设计出一种综合自动化系统方案。
同时，本文将对方案可行性进行分析，并进行实验验证。
一、基础电气设备自动化系统设计基础电气设备是变电站运行的核心，其自动化控制对于电力系统的稳定运行具有重要意义。
基础电气设备自动化系统主要包括变压器、断路器、隔离开关、组合电器等的自动化控制。
1、变压器自动化控制：变压器是电力系统中最基础的设备之一，其自动化控制对于电力系统的稳定运行具有重要意义。
为此，本系统将采用数字化变压器差动保护，可实现对变压器的实时监测、故障定位等功能。
2、断路器自动化控制：断路器是变电站中最主要的设备之一，其自动化控制可大大提高电力系统的稳定性。
为此，本系统将采用信息化断路器保护，可实现对断路器的状态监测、动作判据计算等功能。
3、隔离开关自动化控制：隔离开关作为保护装置的一部分，其自动化控制也是变电站综合自动化系统的重要组成部分。
为此，本系统将采用高压气体绝缘金属封闭开关进行实现。
4、组合电器自动化控制：组合电器是基础电气设备的组合，包括变压器、断路器、隔离开关等设备。
220kV智能变电站不全停二次设备改造方案解析
220kV智能变电站不全停二次设备改造方案解析一、前言随着智能电网的发展，变电站设备的更新换代已成为电力行业的重要任务之一。
在变电站的二次设备改造中，220kV智能变电站的改造尤为关键。
本文将针对220kV智能变电站不全停二次设备改造方案进行解析，探讨其改造的意义，目标和方法。
二、改造方案的意义1. 提升变电站的智能化水平220kV智能变电站的改造旨在将其智能化水平提升到更高的层次。
通过引入先进的控制技术和智能设备，可以实现对变电站运行状态、设备故障等信息的实时监测和分析，从而提高变电站的运行效率和安全性。
2. 节能减排，降低运行成本通过改造，可以优化变电站的运行模式，实现对设备的智能控制和能耗的精细管理，从而降低能源消耗，减少对环境的影响，降低运行成本。
3. 提高设备的可靠性和安全性通过改造，可以对变电站的旧设备进行更新换代，提高设备的性能和可靠性，降低设备故障率，保障变电站的安全运行。
三、改造目标改造后的变电站应具备先进的监控和控制系统，可以实现对设备状态的实时监测和分析，发现问题并及时采取措施。
变电站应具备远程控制和智能调度能力，能够根据实际需求灵活调整运行模式，提高设备的利用率和运行效率。
改造后的变电站应具备先进的设备监测和诊断能力，可以对设备状态进行全面、准确的监测和分析，提早发现设备故障隐患，保证设备的可靠性和安全性。
四、改造方法1. 更新换代设备通过将变电站的旧设备进行更新换代，引入先进的智能设备和控制系统，实现对设备状态的实时监测和控制。
采用智能断路器、智能变压器和智能继电保护装置等。
2. 构建智能监控平台3. 强化数据管理和分析能力通过引入先进的数据管理和分析系统，实现对变电站运行数据的采集、存储和分析，发现问题并及时采取措施，提高设备的利用率和运行效率。
4. 加强安全保护措施五、结语220kV智能变电站不全停二次设备改造方案的实施，将有效提升变电站的智能化水平，降低运行成本，提高设备的可靠性和安全性，对电力行业的发展具有重要意义。
220KV变电所及自动化设计
220KV变电所及自动化设计摘要：众所周知，变电所是电力系统的重要组成部分，它的运行状况直接影响到各级电网的安全稳定和经济运行，所以变电所的设计在电力系统中就显得尤为重要，我们要想使变电所的运行更加安全可靠和稳定，采取变电所自动化设计方案是变电所的发展趋势。
本文从目前我国220kv变电所的现状进行分析，简述了220KV变电所自动化设计的必要性并注重描述了设计中所要注意的问题。
关键字：自动化设计；微机运用；供电质量1.引言近几年，随着计算机飞速的发展，通讯技术水平的大幅度增高，我国超高压电网迅速发展，220KV变电所作为电网中的枢纽站、终端站，也随之大量增加。
但是随着国民经济的发展，常规220KV变电所已不能适应电力系统中微机控制技术迅速发展的需求，所以变电所综合自动化是变电所今后唯一的发展趋势。
变电站综合自动化是将变电站的测量仪表、信号系统、继电保护、自动装置和远动装置等二次设备经过功能的组合和优化设计，利用多台微型计算机和大规模集成电路组成的自动化系统，代替常规的测量和坚实仪表，代替常规控制屏，避免常规继电保护装置不能与外界通信的缺陷1。
2.国内220KV变电所现状我国220KV变电所大多数为有人值班变电站，不仅浪费人力物力，还给值班人员带来不必要的安全隐患，目前我国220KV变电所大多运行时间较长，设备老旧，电网要想满足国民经济的要求，跟上科技发展的脚步，我们就必须进行自动化设计，原因如下：常规变电站由于运行时间较长，设备不仅老化落后，很多厂家产品已经升级换代，备品备件已很难买到，一旦变电所某个设备出现故障，就不能及时更换新设备，而新产品又不适用，这种情况下极容易影响变电站安全稳定运行。
二次设备中的控制装置和自动装置、远动装置等，在运行中本身没有故障自诊断的能力，只能靠人为的检修、校验才能发现问题。
出现问题不易被运行人员发现，致使变电站安全性、可靠性不能满足现代电力系统高可靠性的要求。
随着世界经济的持续发展，不仅是一类用户和二类用户对电的要求增高，居民用户对保证供电质量的要求也越来越高。
220kV吉安变电站综合自动化改造工程总施工方案
220kV吉安变电站改造工程项目管理实施规划/施工组织设计审批页批准：年月日审定：年月日安全审核：年月日质量审核：年月日技术审核：年月日编写：年月日一、工程概况及特点1.1工程概况1.1.1工程简述220kV吉安变电站工程位于江西省吉安市吉福路五公庄，始建于九十年代初, 该站部分设备陈旧，影响安全、可靠供电的现状也越来越突出。
为了不断提高吉安中部电网设备健康水平，保证电力设备安全、可靠、稳定运行，有必要对吉安变电站进行全面改造，对现有的安全隐患予以消除。
现对吉安变电站进行全面改造。
(一)、变电改造主要内容：1.将#1主变、#2主变的中性点避雷器、保护间隙及其电流互感器全部更换。
2.更换220kV电流互感器共21台（型号为SF6 -220），分别为吉井线、永吉线、白吉线、罗吉线、母联、旁路、#2主变各3台。
3.更换220kV氧化锌避雷器（Y10W-204/532）9台，主变3台，母设6台。
4.更换220kV电压互感器共10台（型号为TYD-220），分别为文吉I线、文吉II线、白吉线、罗吉线各1台，母设6台。
5.更换220kV井吉线B相、文吉I线BC相、文吉II线BC相、白吉线BC相、罗吉线BC相共计9台耦合电容器；更换220kV井吉线AB相、永吉线AB相、文吉I线ABC相、文吉II线ABC相、白吉线ABC相共计14台阻波器；更换220kV井吉线AB相、永吉线ABC相、文吉II线AB相、白吉线AB相共计9台结合滤波器。
6.110kV隔离开关全部更换共43组（型号为GW4-126/1250-31.5）。
7.更换110kV电流互感器共18台（型号为SF6 -110），分别为万福线、吉南I线、吉南II线、母联、#1主变、#2主变各3台。
8.更换110kV电压互感器共10台（型号为TYD-110），分别为吉南I、II线、万福线、吉敦线各1台，母设6台。
9.更换110kV氧化锌避雷器（Y10W-102/266、Y10W-108/281）24台，分别为母设6台、出线共18台。
220kV智能变电站不全停二次设备改造方案解析
220kV智能变电站不全停二次设备改造方案解析【摘要】本文主要针对220kV智能变电站不全停二次设备的改造方案进行了深入分析。
文章首先介绍了改造的背景，主要是针对设备老化和运行不稳定的问题。
接着阐述了改造的目的，即提高设备运行效率和可靠性。
然后详细介绍了改造方案，包括设备更新、智能化改造等措施。
同时分析了改造后的效果，指出改造能够提升设备性能和减少故障发生。
文章也对技术难点进行了深入分析，为读者提供全面的技术信息。
在对改造方案进行了总结评价，并展望了未来可能的发展方向。
最后给出了一些建议，希望能够对相关领域的研究和实践有所帮助。
整体而言，本文对220kV智能变电站二次设备改造方案进行了系统性的解析，为相关工作提供了有价值的参考。
【关键词】关键词：220kV智能变电站、不全停二次设备、改造方案、背景介绍、改造目的、改造效果、技术难点分析、总结评价、未来展望、建议。
1. 引言1.1 220kV智能变电站不全停二次设备改造方案解析220kV智能变电站是现代电力系统中重要的组成部分，其中二次设备的运行状态直接影响到电网的安全稳定运行。
传统的220kV智能变电站存在二次设备不全停的问题，给电网运行带来了一定的隐患。
对220kV智能变电站进行二次设备改造已成为亟待解决的问题。
在这种背景下，本文旨在分析220kV智能变电站不全停二次设备改造方案。
将介绍改造的背景和现状，说明改造的紧迫性和必要性。
阐明改造的目的，即提高智能变电站二次设备的运行稳定性和可靠性，优化电网供电能力。
随后，将详细描述改造方案，包括具体的技术手段和实施步骤。
接着，将分析改造后的效果，评估改造对电网运行的影响。
将重点分析改造过程中可能遇到的技术难点，并提出应对策略。
通过本文的分析，旨在为220kV智能变电站不全停二次设备改造提供参考和借鉴，为提升电网运行安全性和稳定性做出贡献。
2. 正文2.1 背景介绍220kV智能变电站是电力系统中的重要组成部分，其二次设备的运行状态直接影响电网的安全稳定运行。
220kV变电站自动化系统改造
220kV变电站自动化系统改造摘要：220kV变电站，是现代电网变配电的核心。
220kV变电站的自动化发展中，提出了系统改造的要求，目的是确保220kV变电站符合现代电网的发展要求。
220kV变电站自动化系统改造的过程中，要结合实际情况，规范变电站自动化系统的规划，优化220kV变电站的运行。
本文主要探讨220kV变电站自动化系统的改造。
关键词：220kV变电站；自动化系统；改造导言变电站综合自动化控制系统是一项非常复杂、科技含量非常高的自动化控制系统，这一系统的技术水平、控制水平不仅影响到变电站的运行，甚至会间接的对整个局域电网的运行及安全造成影响。
伴随着经济发展，电网运行不安全因素也在增多，美国2012年大停电事件给我国电网运行敲响了警钟，也对我国电网的相关自动化控制系统设计、研发、功能、操控能力等提出了更高的要求。
除了完善系统组成之外，还要求在科研当中将自动化领域的一些最先进的科研成果应用到系统当中，尤其是智能化控制科研成果，实现系统的高度自动化、智能化。
1 综合自动化系统特点变电站综合自动化系统可以提高变电站的可靠性，确保设备稳定、安全的运行，减少日常的维修次数，降低工作人员的工作强度。
综合自动化系统的主要特点是不断电进行系统维护和系统的模块化设计，它延长了设备带电运行的工作时间，并在监控对象中使用网络化的通信方式确保数据传送的可靠性和及时性。
利用电脑进行自动化的数据处理工作，可以提高工作效率，获得较为全面的数据，进而为系统的维护和分析提供可靠的数据。
另外，一般故障的自我修复和自我诊断提升了设备运行的稳定性和可靠性，再加上多规约功能，大大提升了系统的通用性，即使是不同企业的设备，都可以在综合自动化系统下正常运行。
2 220kV变电站自动化系统的改造内容2.1 分站系统改造220kV变电站自动化系统改造时，设计分站系统，预留就地功能，保障变电站自动化运行的效率。
变电站处，根据自动化系统，构建分站系统，配合预留的就地功能，完善自动化系统的远程控制。
220kV变电所综合自动化系统设计
220kV变电所综合自动化系统设计［摘要］本文主要介绍柳州月山220kV变电所综合自动化系统的设计原则、系统功能，并做了简要的小结，为以后综合自动化系统的设计提供参考。
［关键词］月山变电所综合自动化设计1概述柳州月山220kV变电所是广西电网的枢纽变电所，终期安装两台变压器，容量为2×180000kVA，本期一台，230±8×1.25%／121／11kV，180／180／90MVA；终期220kV出线5回，本期2回；110kV终期出线10回，本期5回；10kV本期出线5回，补偿电容器2组，终期出线10回，补偿电容4回。
220kV、110kV 均为双母线带简易旁路接线，10kV为单母线分段接线。
柳州月山220kV变电所自动化系统包括一个监控系统和一个保护、故障录波管理系统，系统配置见图1。
图1柳州月山220kV变电所自动化系统2综合自动化主要设计原则本变电所以计算机监控为主，除在各控制单元保留能应急手动操作跳、合闸的手段外，其余全部的控制、监视、测量和报警功能均应由计算机监控系统来完成。
变电所不另设远动设备，监控系统应能完成遥信、遥测、遥控、遥调的功能。
应能满足无人值班要求。
但目前变电所还不具备无人值班条件，仍需有人值班。
监控系统采用SIC2000分布式监控系统，系统由网络上分布的各结点计算机单元组成，系统抗电磁干扰性能好，数据传输可靠、速率高。
3监控系统I/O容量全所被测点总容量如下：(1)模拟量输入(AI)本期78点、远期192点；(2)温度量输入(TI)本期2点、远期4点；(3)脉冲量输入(PI)本期22点、远期60点；(4)开关量输出(DO)本期78点、远期192点；(5)开关量输入(DI)本期285点、远期752点。
4系统功能4.1数据采集处理计算机监控系统通过控制单元采集有关信息，经过数字滤波、数据有效性检查、工程系数转换等，检出事件、故障和状态的变位信号以及模拟量正常及越复限信息等，实时更新数据库，为本系统实现其它功能提供必需的运行信息。
220kv变电站及其综合自动化系统方案设计
220kv变电站及其综合自动化系统方案设计引言随着电力系统的不断发展和升级，220kV变电站的建设和维护变得越来越重要。
为了提高电力系统的可靠性和安全性，设计一个高效可靠的综合自动化系统方案是至关重要的。
本文将深入研究220kV变电站及其综合自动化系统方案设计，从不同角度探讨其技术原理、设备选型以及实施过程。
一、技术原理1.1 变电站概述220kV变电站是将输送来的高压交流电转换为低压交流或直流供给用户或输送至其他变电站的关键环节。
它由主变压器、断路器、隔离开关、组合电器设备等组成。
综合自动化系统是通过监测和控制各种设备来实现对整个变电站运行状态的实时监测和远程控制。
1.2 综合自动化系统原理综合自动化系统主要包括数据采集与监测子系统、保护与安全子系统以及远程控制与管理子系统。
数据采集与监测子系统通过各种传感器对各个设备的运行状态进行监测，并将数据传输至监测中心。
保护与安全子系统通过断路器、隔离开关等设备对电力系统进行保护，并通过监测中心对各个设备的状态进行实时监测。
远程控制与管理子系统通过远程控制中心对变电站的运行状态进行实时控制和管理，实现对变电站的远程操作。
二、设备选型2.1 数据采集与监测设备数据采集与监测设备是综合自动化系统中至关重要的组成部分。
它包括各种传感器、开关量输入模块、模拟量输入模块等。
传感器可以采集各个设备的温度、湿度、压力等物理量，并将其转化为电信号输入到数据采集模块中。
开关量输入模块可以接收和处理来自断路器、隔离开关等设备的开关信号，以判断其状态。
模拟量输入模块可以接收和处理来自主变压器、断路器等设备的模拟量信号，以判断其运行状态。
2.2 保护与安全设备保护与安全设备是综合自动化系统中用于保护电力系统安全运行的重要组成部分。
它包括断路器、隔离开关、继电保护装置等。
断路器用于对电力系统进行开关操作，以保护电力系统免受过载、短路等故障的影响。
隔离开关用于对电力系统进行分段操作，以便对故障段进行维修和检修。
220kV智能变电站方案
220kV智能变电站过程层解决方案西电南自智能电力设备目录一．智能一次设备说明31.1智能一次设备的概念31.2设备智能化演变31.3智能一次设备在智能电网中的作用31.4智能一次设备现况41.5变压器智能化51.6断路器智能化6二、智能一次设备解决方案及建议92.1PSSC600系列智能组件简介92.2互感器及智能组件技术方案132.2.1 220kV及110kV线路、母联电子式互感器技术方案132.2.2 变压器220kV侧电子式互感器技术方案162.2.3 变压器110kV侧电子式互感器技术方案172.2.4变压器35kV侧电子式互感器技术方案172.2.5 35kV出线电子式互感器技术方案182.2.6 35kV母线电压技术方案192.3TDC－05户外柜192.3.1 户外柜的技术特点202.3.2 户外柜的专利21三．组屏方案及即插即用方案21四．过程层设备配置一览表29一．智能一次设备说明1.1 智能一次设备的概念智能一次设备：指变电站高压设备本体（主要包括断路器、隔离开关、变压器）和智能组件组成，具有自动测量、自动控制、自动调节、自身状态监测及预警、通信功能。
（1）结构方面：一次设备+智能组件的灵活方案；（2）功能方面：监视、控制和管理设备的状态；（3）智能方面：使电网元件可观测、可控制。
1.2 设备智能化演变图1.1 设备智能化演变图2.1显示了设备智能化演变趋势。
设备层的智能综合组件是一个包含各种装置的统一名称，即过程层设备和间隔层设备即可以组合、融合在一起的，也可以是外置安装。
考虑到现有的一次设备状况，设备层设备采用“传统一次设备本身＋智能综合组件”的模式，智能综合组件可以集成，可以分散，可以嵌，可以外挂等任意组合灵活架构。
智能综合组件构成，包含了传统间隔层的设备，符合现状与未来的发展。
1.3 智能一次设备在智能电网中的作用（1）与设备管理互动：全面清晰地把握设备运行状态、发现设备潜伏故障，优化电网运行及设备检修决策、提高设备可用率、降低运行管理成本；（2）与调度系统互动：提供设备故障模式及发生几率预报，使设备状态对调度系统是可观测的，使电网调度增加新的决策维度；（3）智能高级应用：从传统关注设备可靠性转变为关注电网的可靠性，提高电网运行的智能化水平。
220 kV变电站智能化改造施工方案及安全措施
220 kV变电站智能化改造施工方案及安全措施发表时间：2020-05-28T08:34:00.512Z 来源：《中国电业》（发电）》2020年第3期作者：黎友舜[导读] 随着电力系统的不断改革与深化，在技术和设备方面也在不断地进步和革新。
广东电网有限责任公司汕尾供电局广东汕尾 516600摘要：文章就 220 kV线路（旁路）间隔智能化改造、主变压器间隔智能化改造等改造方案进行分析探讨，并阐述在实际操作过程中所产生的效果。
通过对 220 kV 变电站智能化改造方案的深入研究，有利于推进传统变电站向智能化的改造。
关键词：220 kV变电站；智能化；改造；施工方案；措施引言随着电力系统的不断改革与深化，在技术和设备方面也在不断地进步和革新。
智能变电站是促进电网发展的根本，它可以降低变电站的维护成本，能在资源配置方面达到最优化，使电网能够更好的运行。
在改良 220 kV 变电站使其具有智能化的过程中，要提前了解及掌握各种各样的新技能及全新的机器设备。
为了防止其运行中所带来的危机，在实际操作过程中，智能变电站要把传统变电站的自动化技术和继电保护技术都移植过来，在运用各种各样的新技能和新的机器设备之前，一定要做好措施上的保证，使其安全可靠地运行。
下文探讨220 kV变电站智能化改造工程案例应用。
1 智能化改造过渡方案1.1 母线智能化改造某变电站220 kV母线保护采用深圳南瑞BP-2B保护装置2面，其中保护1具有断路器失灵保护功能。
母线保护Ⅰ的失灵保护的电流判别元件在现有各线路和主变保护装置中，线路、主变判别元件动作与跳闸出口接点串接，去启动母线保护Ⅰ的失灵保护。
在此次的改造过渡中，设计要求母线保护Ⅰ仍然运行，母线保护Ⅱ随着第一条线路或主变改造过渡后退出运行。
每改造完一条线路（旁路）或主变间隔进行投运前，应将母线保护Ⅰ停用，差入该间隔差动卷电流，投运带负荷后，测量接入母线保护Ⅰ的电流TA卷的相位正确后方可投入母线保护。
220kV常规变电站智能化改造总体方案
１ 智能变 电站及 其设 计原则
智能变 电站是采 用先进 、 可靠 、 集成、 环保的设备组合而成， 以全 站 信 息 数 字 化 、
风扇、 油 泵 的 启停 ， 实现 冷 却系 统智 能 调节 。 ２． ３． １顺序 控 制 （ ３ ） 变 压 器过 载 能 力及 寿 命评 估 。 主Ｉ Ｅ Ｄ 建 立 顺序控 制是 实现智 能开 票的前 提 ， 以 变压 器 负荷 动 态智 能 监 测 系统 ， 同时 根据 监 键操作 ” 为特 征 ， 可 以提 高 操 作 的 可 靠 测数 据 进 行 绝 缘 老 化 与 剩 余 寿 命 评 估 。 性 和 变 电站 安 全 运 行 水 平 。 顺 序 控 制 方 案
动 力 与 电 气工 程
２ ２ ０ ｋ Ｖ 常规 变永成。 （ １ ． 天津大学 电气与 自动化工程 学院 天津 ３ ０ ０ ０ ７ ２ ； ２ ． 天津大 学教育学 院 天津 ３ ０ ０ ０ ７ ２ ３ ． 河北 化工 医药职 业技 术学 院 河北石家 庄 ０ ５ ０ ０ ２ ６ ）
站。 目前 ， 智能变 电站结构 可概括为 “ 三 层 流 ； 断 路 器气 室 微 水 、 压力、 温度参数监视 ， ２． ３． ２智 能告 警 及 分 析 决 策 两网” ： 过程层 、 间隔层、 站 控 层 以 及过 程 层 断 路 器 的 跳 合 闸 速 度 和 跳 合 闸 时 间 。 通过 数据 中心采 集全 景数据 ， 经过 分 网络 、 站 控 层 网络 过 程 层 包 含一 次 设 备 和 ２ ． １ ． ３互 感 器 、 避 雷 器 智 能 化 改 造 析和处理 后上传 至调度 ， 在 变 电 站 设 备 模 智能组件 ， 完成 电能分配 、 保 护控制 、 状 态 各 电压 等 级 线 路 均 采 用 电子 式 互 感 器 型 的 框 架 下 ， 建 立 告 警 与 设 备 之 间 的 关 联 监测等功能。 间隔 层 设 备 一 般 指 保 护 、 测控 ＋ 合 并 单 元组 件 替 代原 来 的 电磁 式 互 感 器＋ 关系 ， 实现 故障 报 告 的 自动 生 成 ， 给 出可 能 等二次设 备。 站 控 层 实 现 全 站 的 测 量 和 控 现 场 端子 箱 ， 按双套配置。 ２ ２ ０ ｋ Ｖ侧 电流互 的 故 障 解 决 方 案 ， 为 主 站 端 分 析 决 策 提 供 制功能 。 感 器对 应 配置 双重 化 的智 能组 件 ， ｌ ｌ ０ ｋ Ｖ侧 事 件 信 息 。 ０ ｋ Ｖ侧 按单 套 配置 。 避 雷 器加 装 智 能 组 ２ ． ３ ． ３源 端 维 护 智 能 变 电站 改 造 应依 据 《 智能 变 电 站技 和 １ 术导则》 和《 变 电站 智 能 化 改造 技 术 规 范 》 ， 件， 智 能 终 端 和 合并 单 元 按 单 套 配置 ， 状 态 源端 维 护 实 现 的 重 点在 于 Ｉ ＥＣ ６ １ ８ ５ ｏ ￣ ｎ 满足安全可靠、 经济 适 用 、 标 准 先 行 和 因地 监 ￣ Ｉ Ｉ Ｉ Ｅ Ｄ 完 成 泄 漏 电流 和 动 作 次数 的监 测 。 Ｉ Ｅ Ｃ ６ １ ９ ０ ２ 这２ 种不 同标 准 的信 息 转 换 ， 并 生
220kV变电站综合自动化系统的改造方案
术上 日臻成熟。随着 嵌入式 以太 网微处理器的发展 ，
以太 网已十分便利地应用 于变 电站综合 自动化系统 。
站综合 自动化系统 问题关键。 目前 ，变 电站综合 自动 化系统 的网络可分为异步串行网络、现场总线 网络 、
工业 以太网。
以太 网具有高速 、可靠 、安全 、灵活的特点，使其在 变 电站综合 自 动化系统中有广阔的应用前景 。 （ 变电站综合自动化系统的发展瞻望 二） 随着现代科技 的发展 ，我 国大力推行智能电网， 变 电站 自动化技术又迎来 了一次新 的发展 。变 电站 内
息 。以后对前期的保护及测控装置改造升级后 ，可直
组网配置 ：包括本期新增设备和原有设备 。
（ ）接 入并调试完成 本期新增设 备，在原来 系 ２ 统退 出之前保持两个后台系统并联运行 。 （ ）停 电时将 原有设 备逐步改接至新 的系统 ， ３ 待所有设备均转至新的系统后，退出原后 台系统。
护将 出现 ；变 电站 自动化系统将涵 盖设备在线监测、 顺控、一体化 电源等更多的功能 。
统不满足规范要求的两 电两充要求 ，同时馈线开关数
量不能满足扩建后二次系统要求。 ５ 五防 监控 主 机运 行 时 间 已达 十 年 ，老 化 严 ．
二、变 电站 现状
（ 变电站一次 系统现状及扩建方案 一） ２ ０Ｖ ２ ｋ 某变 电站 目前基 本结构为单线路变 压器组 接线方 式。为满足用户 “ 十一五 ”末 “ 二五”初期 十 高速 发展对 负荷增长 的需求 ，同时提高对 用户供 电的 可靠性 ，需对 ２ ０ Ｖ ２ ｋ 某变 电站进 行扩建 ，将原单线路 变压器组接线方式改为单母线分段接线方式，新增一 回２ ０ Ｖ ２ ｋ 线路 ，扩建一台２ ０ Ｖ ２ ｋ 变压器，并增加相应的 中低压侧 间隔设备 。 （ 变电站二次系统现状 二）
220kV变电站自动化系统改造
随着 社会 生 产及 日常 生活 用 电， 电网系 临着很大 的压力 ，进 而增加 了变 电站的运
保护 装置 ，改为 ２ 套保护装置 ，促使其可 维护 障系统与设备的匹配 性 。 线路体 系，避免线路引起的安全问题 。
３ ． ２ 自动 化设 备
２ ． ３五 防 与 闭锁
≮ 担 。２ ２ ０ ｋ Ｖ变 电站 自动 化建设中 ，考虑到 ｉ 量 目益增加 的现状 ， 在原有 自动化系统上 ，
时 的 缺 陷 ， 即 使 电讯 通 信 发 生 继 电器
保障 ２ ２ ０ ｋ Ｖ变 电站 自动化 的高 效运 行 ，降低 了故障的发生机率 ，体现 分站 系统改造的可靠
性。
２ ２ ０ ｋ Ｖ变 电站 自动 化 改 造 中 ， 继 电器 装 置 ，
，
２ ２ ０ ｋ Ｖ变 电站 自动化系统改造时 ，涉及到 自动化设备 比较 多，按 照变 电站的基本情况 ， 优化 自动化设备 的选 型，用于提升系统的整体 效 益 。 自动 化 设 备 的选 择 ， 质 量 、 性 能 、指 标 都要符合系统 的基本 需求， 自动化应用到改造 后 的系统 内，可 以采取试运行的方法 ，评估 自 动化设备 的运 行状态，防止 自动化设备方面 出 现 隐患 问题 。
是基本 的设备 ， 自动化 系统对继电器装置 ，具 有灵动 、可靠 以及动作速度 上的要求 ，改造后
的变 电站 自动化 系统，要配置合适的继 电器装 置 ，把控变 电站 自动 化系统的运行 ，匹配改造 线 路保护 ，是 ２ ２ ０ ｋ Ｖ变 电站 自动 化 系统 后 的系统状态 ，促使 继电器 能够根据变 电站 自 改造 的基础 部分 ，为系统的运行，提供优质 的 动化 系统，给 出准确的动作 ，保护变 电站 自动
220KV变电站及其综合自动化系统方案设计
变电所及综合自动化方案设计1第一章应该是摘要第一章应该是摘要第一章应该是摘要第一章应该是摘要第第第第二二二二章章章章原始资料原始资料原始资料原始资料（（（（设计工程概况设计工程概况设计工程概况设计工程概况））））1. 1变电所规模及性质：大型城市变电站（终端站）电压等级：220KV/110KV/35KV线路回数：220KV本期2回交联电缆（发展一回）；110KV本期4回电缆线路（发展2回）；35KV 30回电缆线路，一次性配齐1．2短路参数及负荷情况见设计任务书。
1. 3设计内容要求见设计任务书。
（这两部分应该写清楚） 220KV 220KV220KV220KV变电站及其综合变电站及其综合变电站及其综合变电站及其综合自动化系统方案设计自动化系统方案设计自动化系统方案设计自动化系统方案设计首先,确定了解变电站的功能,进出线回数,变压器台数,交换功率大小,然后确定母线型式,最后配置保护,自动装置220/110/35KV220/110/35KV220/110/35KV220/110/35KV变电所及综合自动化方案设计变电所及综合自动化方案设计变电所及综合自动化方案设计变电所及综合自动化方案设计2第二章变电所电气主接线的确定第二章变电所电气主接线的确定第二章变电所电气主接线的确定第二章变电所电气主接线的确定电气主接线是电力系统的重要组成部分，它的设计形式直接关系全所电气设备的选择和配电装置的布置。
它的设计应以设计任务书为依据，以国家有关经济建设方针、政策及有关技术规范为准则，结合工程具体特点来确定，要求安全可靠、稳定灵活、方便经济。
2222....1111主变压器容量和台数的选择主变压器容量和台数的选择主变压器容量和台数的选择主变压器容量和台数的选择2.1.1 主变压器的台数：待设计变电站为大型的城市变电站，负荷较重（本期最大负荷150+210=360MVA,远期最大负荷240+210=450MVA），又因是城市变电站，负荷较为重要，且为终端变电站，要求电压质量是可以调节的，现在市场上生产的变压器的容量，选择2台变压器不能满足负荷的要求，我选择4台相同容量的变压器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
220kV变电所自动化改造技术方案
摘要：在本文中，通过分析设计中建立的监控系统构架，提出了使用微机监控
系统替换常规控制屏的自动化改造方案，并且详细总结了变电所改造二次回路设
计方案的特点等，以此为220kV变电站自动化改造工作的实施提供一定的借鉴。
关键词：220kV；变电所；自动化改造技术；方案
220kV赤坎变电站是湛江地区电网枢纽的变电站，位于广东省湛江市赤坎区
寸金五横路西侧，是湛江电厂出线的重要连接点，与此同时，也是供电霞山等
220kV的变电站以及供电的湛江城区的枢纽站点。
赤坎变电站最早建成于1967年，投入运营已经有四十多年了。
刚刚开始的时候，是一个110kV变电站；在1980
年逐步的升压为增加自身的容积，在当前，其运行的规模主要容量为2*15000Kva，220V出线4回：110kV出线8回，220kV、110kV线路均为环网路线。
在本文中，根据实际情况，详细论述可220KV的变电所自动化改造方案。
1.赤坎变电站的概况
在当前阶段，赤坎变电站的110kV、220kV电气主要的接线方式均为单母线分段带旁母线接线，10kV电气最主要的接线方式为单母线四分段，10kV出现16回。
220kV、110kV配电装置均为户外型布置形式，10kV为屋内配电装置布置，10kV
电容补偿装置8*7200kvar。
变电站的电压等级为220/110/10kV。
断路器设备均已
经换为北京abb合资的高压设备有限公司的相关设备。
2.变电所二次设备现状
2.1保护设备
①220KV线路保护，使用RCS–901、902、923、931这一种方式。
②变电器保护；1#主变保护是PCS–978型微机保护，2#主变保护是PCS–978
类型的微机保护。
2.2赤坎变电站进行改造的必要性
湛江电网的负荷正在处于超出预期的高速增长的阶段。
电力负荷以及用电量
的快速增长，包含电网的建设相对落后，直接性的导致了湛江的电力需求日趋紧张，主要突出了当前电网当中的最主要的问题：电力供应已经成为制约湛江经济
持续发展的瓶颈。
在当前阶段，由于湛江市的城市化建设非常的快，所以就导致
了土地资源相对紧张的局面，从而直接性的致使电力建设困难，除去当前的用地
建设问题，高架架空输电线路走廊的资源日益减少，在一定程度上也严重制约了
电力建设的发展。
3.变电所自动化设备发展情况
改造之前的变电所遥信以及遥测功能不够完善，其中，RTU配置以及遥信和
遥测信息的测试，都要在遵循调度实用化以及自动化的要求上进行收集。
RTU主
要是使用DFY2000装置，装置配置表现在遥信量192点以及遥测量128点上，这
是因为当时的遥控功能以及监控功能无法得到有效的发挥，所以没有办法满足有
关的需求。
在本文中，对继电保护以及自动化设备进行分析之后，借助自动化改造技术
特点，将原有常规控制系统替换为微机控制系统，在微机监控系统系统运行期间，主要是采取变电所自动化系统取消常规控制屏、公用设备保护屏以及公用设备控
制屏，在优化监控系统的基础上对各个环节加以改进，比如主变保护、母线保护
以及220KV线路保护等。
3.1 监控系统整体方案
220KV变电所计算机监控系统主要包含两点，分别为站级控制层以及间隔级
控制层，按照分散式分布系统来布置网络结构，各个单位测控装置之间相互影响
和独立，功能上不依靠站控计算机。
计算机监控系统主要是使用分散分层分布式
系统，将其划分为站级监控层以及间隔级监控层两层。
站级计算机监控系统要满足远景规模配置设备，对于各个站级监控层网络而言，主要是使用双重化以太网，后台监控系统功能要和220KV变电站监控系统技
术要求以及验收标准相符合。
在对间隔级测控装置进行操作的时候，要严格按照对象配置，各个单位测控
装置之间相互影响，间隔级网络的传输速率必须满足系统的实时性要求，计算机
监控系统对220KV、110KV系统的线路以及母联具有同期功能。
并且，计算机监
控系统自身还有良好的防误功能。
控制方式为就地控制和远方控制练各个方面。
对于REC测控装置而言，可以借助上述两种方式来自由切换开关，实现转换和稳
定操作。
3.2.站级控制层
所谓站级控制层，主要包含两台计算机兼人机工作站、一台web服务器、两
台和三个调度中心通信的远动数据处理以及通信装置，以及一套卫星时钟同步系统。
人员在工作的时候，主要是使用研华工控、运动数据处理以及通信装置。
两台远动数据处理以及通讯装置并列运行，相互使用，WEB服务器是变电所
自动化系统的扩充以及延伸，共享站级监控系统的实时数据库和历史数据库，WEB服务器是电力企业内部局域网的重要解释安，在局域网内，所有经过授权的
计算机，全部可以应用IE浏览器，经过WEB服务浏览器变电站监控系统收集各
种各样的信息数据，实现变电所信息的有效运输。
3.3间隔级控制层
计算机监控系统中的单元测控装置，主要是根据电气间隔进行配置的，10KV
开关室内的各个测控保护单元，主要是根据一对一光纤以及HUB设备接入站级以太网，10KV保护以及录信息分别是在耦合器集中之后，连上录波网；在距离较远的地方或者当地计算机借助WEB服务器进行浏览的时候，主要是使用西门子专用的DIGSI软件来调整保护装置和浏览录波图的，220KV线路，一般是借助HUB设
备直接连接到站级以太网中，单元增设了相关的功能，使用工控机组成监控系统
信息采集平，以此收集110～220kv各种保护以及第三方信息数据，并且上传到
站级以太网中。
3.4网络通信
站级网络主要是使用100m双以太网，结构形状为星型，本身位于10KV开关小室的线路测控保护单元中，主要是使用光缆，将集线器连接到站级网中，其中，单元设备的作用是保护小室，在不使用光纤介质的基础上，站级设备和间隔级单
元通讯使用IEC870-5-103规约。
4.二次回路设计、组屏的方案以及特征
从实际情况来看，在进行老站改造的过程中，编制改造方案时，设计人员要
从多方面停电因素去考虑，比如实施的可能性、施工安全性等，以此为施工、管
理以及运行工作提供一定的便利性。
二次回路具备复杂性特点，在经过多方面改
造工作之后，要找寻和实际情况不一致的现象，并且，设计人员应当提前做好资
料的收集和整理工作。
一般情况下，老变电站的屏位布置比较的小，因此，在设
计过程中，要合理对屏位位置进行安排，尽可能缩小面积。
当出现屏位较小情况
的时候，首先，要落实系统屏以及运动屏等位置，再者，便是压变屏的实际位置
以及各个测控屏的位置，以此将间隔逐渐连接到新型系统中，或者在改造过程中，能够将原有的旧屏幕替换掉。
对于220KV线路而言，因为测控单元、保护装置两
种是属于不同单位的，并且保护双重化以及保护应当分别组屏；对于110KV线路
而言，要确保保护装置的简单性，可以适当的将测控单元合和保护单位相互到一起。
5.结语：
通过对220KV变电站进行改造之后，产生效果良好。
这一技术方案设计合理、技术先进，具备安全、方便等特点。
参考文献：
[1]余善珍，王群明.220kV变电所自动化改造技术方案探析[J].安徽职业技术学
院学报，2017.
[2]楼国强.220千伏变电所自动化改造技术方案探讨[J].湖州师范学院学报，2017.
[3]宋天勇；；中小型水电站水轮发电机组的自动化改造[J]；技术与市场；2017.。
