东北电力大学电路分析考研模拟试题套及答案
东北电力大学电路分析考研模拟试题套及答案
东北电力大学电路分析考研模拟试题（Ⅰ）二. 填空 （每题1分，共10分）1．KVL 体现了电路中 守恒的法则。
2．电路中，某元件开路，则流过它的电流必为 。
3．若电路的支路数为b ，节点数为n ，则独立的KCL 方程数为 。
4．在线性电路叠加定理分析中，不作用的独立电压源应将其 。
5．如果两个单口网络端口的 完全相同，则这两个单口网络 等效。
6．若一阶电路电容电压的完全响应为uc(t)= 8 - 3e -10t V ,则电容电压 的零输入响应为 。
7．若一个正弦电压的瞬时表达式为10cos(100πt+45°)V,则它的周期T 为 。
8．正弦电压u 1(t)=220cos(10t+45°)V, u 2(t)=220sin(10t+120°)V, 则相位差φ12 ＝ 。
9．若电感L ＝2H 的电流i =2 cos(10t+30°)A (设u , i 为关联参考方向)， 则它的电压u 为 。
10．正弦稳态电路中,若无源单口网络吸收的复功率S ~＝80＋j60 VA,则 功率因数λ＝ 。
*11．L 1=5H, L 2=2H, M=1H 的耦合电感反接串联的等效电感为 。
三．求下图单口网络的诺顿等效电路，并画等效电路图。
(15分) ab四．用结点分析法，求各结点电位和电压源功率。
(15分)1 2五．一阶电路如图，t = 0开关断开，断开前电路为稳态，求t ≥ 0电感电流i L(t) ,并画出波形。
(15分)六．含理想变压器正弦稳态相量模型电路如图，Us＝100∠0°V，。
(15分)求U3*七．含空心变压器正弦稳态电路如图，u S(t)=102cos ( 5t + 15°)V, 求电流i1(t), i2(t)。
(15分)东北电力大学电路分析考研模拟试题（Ⅱ）一．单项选D．10∠180°V二. 填空（每题1分，共10分）1．电路的两类约束是。
电路考研模拟试题及答案
电路考研模拟试题及答案一、选择题（每题2分，共10分）1. 电路中，当电流的参考方向与实际方向相反时，电流的值为：A. 正值B. 负值C. 零D. 无法确定2. 根据基尔霍夫电压定律，在一个闭合回路中，沿着回路的电势变化之和：A. 等于零B. 等于电源电动势的代数和C. 等于电源电动势绝对值的代数和D. 无法确定3. 在交流电路中，电感元件的阻抗与频率的关系是：A. 阻抗随频率的增加而增加B. 阻抗随频率的增加而减少C. 阻抗与频率无关D. 无法确定4. 理想变压器的原、副线圈匝数比为1:2，输入电压为10V，输出电压为：A. 5VB. 10VC. 20VD. 无法确定5. 一个电路中，电阻R1和R2串联，总电阻R等于：A. R1 + R2B. R1 - R2C. R1 / R2D. R1 * R2二、简答题（每题5分，共10分）1. 什么是戴维南定理？请简述其应用条件和基本步骤。
2. 请解释什么是叠加定理，并给出一个简单的应用示例。
三、计算题（每题15分，共30分）1. 给定一个RLC串联电路，其中R=100Ω，L=0.5H，C=10μF，电源电压U=100sin(314t) V。
求电路的总阻抗Z，谐振频率f0，以及谐振时的电流I。
2. 一个电路由三个电阻R1=2Ω，R2=4Ω，R3=6Ω串联而成，连接到一个12V的直流电源上。
求电路中的总电流I，各电阻上的电压降U1，U2，U3，以及总功率P。
四、分析题（每题15分，共20分）1. 某电路由一个电源、一个电阻、一个电容和一个电感组成，形成一个RLC串联电路。
请分析当电源频率变化时，电路的阻抗如何变化，并解释其物理意义。
2. 考虑一个带有理想二极管的整流电路，二极管的正向压降为0.7V。
如果输入电压为10sin(100πt) V，求整流后的直流分量和有效值。
五、论述题（20分）1. 论述在设计一个低通滤波器时，需要考虑哪些因素，并解释为什么这些因素对滤波器的性能至关重要。
电路分析考研试题及答案
电路分析考研试题及答案题目：电路分析考研试题及答案一、选择题（每题2分，共10分）1. 在电路中，电压与电流的相位关系取决于电路的（）。
A. 电压源B. 电流源C. 负载D. 电源特性答案：D2. 一个电阻为10Ω的纯电阻电路，通过它的电流为1A，那么它消耗的功率为（）。
A. 5WB. 10WC. 20WD. 100W答案：B3. 在交流电路中，电感元件的阻抗与频率的关系是（）。
A. 正比B. 反比C. 无关D. 正弦关系答案：A4. 理想变压器的变压比与线圈匝数比的关系是（）。
A. 正比B. 反比C. 无关D. 指数关系答案：A5. 下列哪种元件不是电路分析中的无源元件？（）A. 电阻B. 电容C. 电感D. 电压源答案：D二、简答题（每题5分，共10分）1. 请简述叠加定理的内容及其应用条件。
答案：叠加定理指出，在复杂电路中，可以通过将所有独立电源依次单独作用于电路，然后求出每个电源单独作用时电路中各部分的电压和电流，最后将这些电压和电流叠加起来，得到所有电源共同作用时的电路响应。
应用叠加定理的条件是电路中的所有电源必须是线性的，即满足线性叠加的条件。
2. 什么是戴维南定理？它在电路分析中有何应用？答案：戴维南定理是指任何线性双端网络都可以用一个单一的电压源和一个串联电阻来等效替代，其中电压源的电压等于网络两端的开路电压，串联电阻等于从网络两端看进去，所有电源置零后的输入电阻。
戴维南定理在电路分析中常用于简化复杂电路，便于计算电路的等效输入或输出阻抗。
三、计算题（共30分）1. 给定电路如图1所示，求电路中电流I的值。
（15分）图1：电路图（略）答案：首先，使用基尔霍夫电压定律（KVL）和电流定律（KCL）列出电路方程。
然后，通过计算电路中的节点电压或回路电流，求解电路的未知量。
最后，根据电路的拓扑结构和元件参数，计算出电流I的值。
2. 给定RLC串联电路，已知R=100Ω，L=0.5H，C=50μF，电源电压U=10sin(314t)V，求电路的总阻抗、电流I和功率因数。

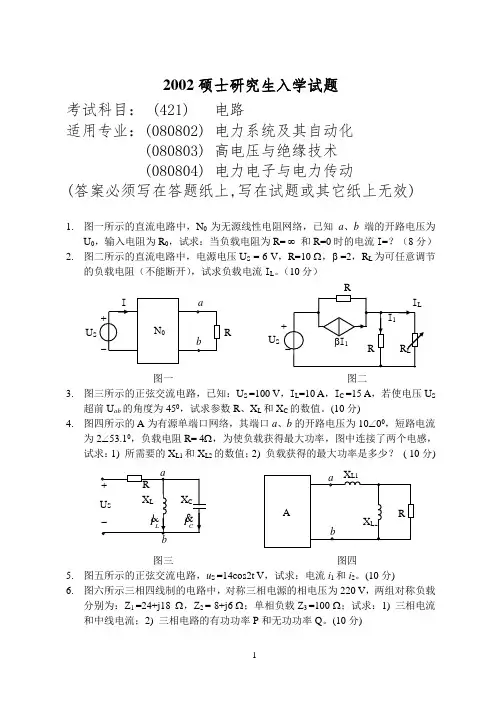

东北电力大学考研电路历年真题
U S βI 1a ba bR 2002硕士研究生入学试题考试科目： (421) 电路适用专业：(080802) 电力系统及其自动化 (080803) 高电压与绝缘技术 (080804) 电力电子与电力传动(答案必须写在答题纸上,写在试题或其它纸上无效)1. 图一所示的直流电路中，N 0为无源线性电阻网络，已知a 、b 端的开路电压为U 0，输入电阻为R 0，试求：当负载电阻为R= ∞ 和R=0时的电流I =？（8分） 2. 图二所示的直流电路中，电源电压U S = 6 V ，R=10 Ω，β =2，R L 为可任意调节的负载电阻（不能断开），试求负载电流I L 。
（10分）RI a I L+ I 1U S R- - R R L图一 图二3. 图三所示的正弦交流电路，已知：U S =100 V ，I L =10 A ，I C =15 A ，若使电压U S超前U ab 的角度为450，试求参数R 、X L 和X C 的数值。
(10分)4. 图四所示的A 为有源单端口网络，其端口a 、b 的开路电压为10∠00，短路电流为2∠53.10，负载电阻R= 4Ω，为使负载获得最大功率，图中连接了两个电感，试求：1) 所需要的X L1和X L2的数值；2) 负载获得的最大功率是多少？ ( 10分)+ R X L X C- L I CI X L2图三 图四5. 图五所示的正弦交流电路，u S =14cos2t V ，试求：电流i 1和i 2。
(10分)6. 图六所示三相四线制的电路中，对称三相电源的相电压为220 V ，两组对称负载分别为：Z 1 =24+j18 Ω，Z 2 = 8+j6 Ω；单相负载Z 3 =100 Ω；试求：1) 三相电流和中线电流；2) 三相电路的有功功率P 和无功功率Q 。
(10分)X L1U S +bN 0Ai L (t)i k (t)u S B I CI NI 10V F 91u C (t) u C1u C2i 1 i 2 1H A+ 4Ω 2Ω * * Z 1 2H 2H 4Ω - C Z 32:1 Z 2图五 图六7. 图七所示的电路中，电源 V t t u S 942cos 2100)30314cos(22200++=，欲使输出电压u 0中不含有基波电压分量，试求：1) 电容C 的数值；2) 输出电压u 0的表达式。
电路考研模拟试题及答案
电路考研模拟试题及答案一、选择题（每题2分，共20分）1. 在交流电路中，电感元件的阻抗与频率的关系是（）。
A. 正比B. 反比C. 无关D. 先减小后增大答案：D2. 理想变压器的变比与匝数比的关系是（）。
A. 正比B. 反比C. 无关D. 先减小后增大答案：A3. 电路中电流的参考方向可以任意选择，但必须（）。
A. 一致B. 相反C. 随机D. 与电压方向相同答案：A4. 电路中，电容元件的阻抗与频率的关系是（）。
A. 正比B. 反比C. 无关D. 先增大后减小答案：B5. 电路中，电阻元件的阻抗与频率的关系是（）。
A. 正比B. 反比C. 无关D. 先减小后增大答案：C6. 在RLC串联电路中，谐振频率的计算公式是（）。
A. f0 = 1/2π√(LC)B. f0 = 1/2π√(L/C)C. f0 = 1/2π√(LC)D. f0 = 1/2π√(1/LC)答案：B7. 在RLC并联电路中，谐振频率的计算公式是（）。
A. f0 = 1/2π√(LC)B. f0 = 1/2π√(L/C)C. f0 = 1/2π√(LC)D. f0 = 1/2π√(1/LC)答案：D8. 电路中，功率因数的定义是（）。
A. 有功功率与视在功率的比值B. 无功功率与视在功率的比值C. 有功功率与无功功率的比值D. 视在功率与无功功率的比值答案：A9. 电路中，功率因数的提高可以（）。
A. 减少线损B. 提高电压C. 降低电流D. 增加功率答案：A10. 电路中，最大功率传输定理的条件是（）。
A. 负载阻抗等于源阻抗B. 负载阻抗等于源阻抗的共轭C. 负载阻抗大于源阻抗D. 负载阻抗小于源阻抗答案：B二、填空题（每题2分，共20分）1. 在RL串联电路中，当电阻R和电感L的阻抗相等时，电路的功率因数为______。
答案：12. 电路中，电感元件的阻抗表达式为______。
答案：jωL3. 电路中，电容元件的阻抗表达式为______。
电路分析模拟试题3套及答案PDF.pdf
V。
3．含 US 和 IS 两直流电源的线性非时变电阻电路，若 IS 单独作用时, R 上的电流为 I′，
当 US 单独作用时，R 上的电流为 I"，（I′与 I"
参考方向相同），则当 US 和 IS 共同作用时，R 上的功率应为
。
4．若电阻上电压 u 与电流 i 为非关联参考方向，则电导 G 的表达式
1
书山有路
*七． 含空心变压器正弦稳态电路如图，uS(t)=10 2 cos ( 5t + 15°)V,
求电流i 1(t), i 2(t)。(15 分)
电路分析 试题（Ⅱ）
一．单项选
D．10∠180°V
二. 填空 （每题 1 分，共 10 分）
1．电路的两类约束是
。
2．一只 100Ω，1w 的电阻器，使用时电阻上的电压不得超过
解得： I1 ＝ 1A
I2 ＝ －2A
6
书山有
P4
=
(I1
− I2)2 4
=
(1+ 2)2 4
=
9W 4
六 ．解： t < 0 , u C(0-) = - 2V
t > 0 , u C (0+) = u C (0-) = -2V
u C (∞) = 10 – 2 = 8V τ= (1 + 1) 0.25 = 0.5 S
= 1A
电压源单独作用
I3
=
−
6
24 + 3//
6
=
−3A
I2
=
I3
6
6 +
3
=
−3
2 3
=
−2 A
I1 ＝－ I2 ＝2A
电路分析模拟试题附答案
电路分析模拟试题o 20/30U =o 2/30I =-Ω，是 所示电路中各回路的编号与绕向均已指定，试列写其回路电流方程。
u 0i +-100/90U =，电路消耗功率．分别画出该电路的电流相量图及电压相量图；1I 、I 、L 及C 。
RU CU +-+-12分）电路如图S 20/30U =．求算图中所示的等效电感．若该电路发生了谐振，求电源的角频率ω0、电流1I 和2I 。
A B CB U CU A U B I C I A I +-+-+-W 1**abI AB 346.41/30U =A U 、电流A I 、ab I 、负载端线电压ab U 及电源发出的总功率．若用二瓦计法测量对称三相电源发出的有功功率其中一只表已经接好)画出另一只表的接线图，并求出两只表的读数。
试题参考答案（2010～2011学年第1学期A卷）课程名称电路分析开课学院电气学院使用班级考试日期CU 2I 1I IRU U3060602I 10090V U =∠，1100A I =∠，2I 应超前端电压一定相位，综合可作出相量图如图解2所示。
由相量图可知：1100A I =∠1060A I =∠L L 110010X U X L L I ω===Ω=== C sin30100sin30V 50V U U === C C 2150510U X C I ω===Ω=Ω⇒ 1203010I ∠=0LQ Rω==o AB A /303UU ==B U CU A U B I C I A I +-+-+-ab I A A 123.57/3U I Z Z ==+o A ab /3013.6/3II ==ab ab 261.12/U ZI ==AB A 3cos(0P U I =2．另一功率表的接线图如图解BC 1BC B cos(u P U I ϕ=2AC A cos(u P U I ϕ=。
电路分析考研试题及答案
电路分析考研试题及答案# 电路分析考研试题及答案## 一、选择题1. 在电路分析中，欧姆定律的数学表达式是什么？A. V = IRB. I = V/RC. R = V/ID. V = RI答案：B2. 理想电压源和理想电流源的主要区别是什么？A. 理想电压源提供恒定电压B. 理想电流源提供恒定电流C. 理想电压源提供恒定电流D. 理想电流源提供恒定电压答案：A3. 在交流电路中，电感元件的阻抗与频率的关系是什么？A. 阻抗与频率成正比B. 阻抗与频率成反比C. 阻抗与频率的平方成正比D. 阻抗与频率的平方成反比答案：C## 二、简答题1. 简述叠加定理的基本原理及其应用场景。
答案：叠加定理是电路分析中的一个重要原理，它指出在复杂电路中，总电压或总电流可以看作是由各个独立电源单独作用时产生的电压或电流的代数和。
应用场景包括分析含有多个电源的电路，通过逐个考虑每个电源的影响，简化电路分析过程。
2. 解释什么是戴维南定理，并给出其在电路分析中的应用。
答案：戴维南定理表明，任何线性双端网络都可以用一个单一的电压源和一个串联电阻来等效替代。
电压源的电压等于网络两端的开路电压，串联电阻等于从网络两端看进去的等效电阻。
戴维南定理在电路设计和分析中非常有用，尤其是在简化复杂电路或进行电路参数调整时。
## 三、计算题1. 给定一个电路，包含一个10V的直流电源，一个10Ω的电阻，以及一个5mH的电感。
计算电路的总阻抗。
答案：首先，计算电感的阻抗。
在直流电路中，电感的阻抗为零。
因此，总阻抗仅为电阻的阻值，即10Ω。
2. 对于一个RLC串联电路，已知R=20Ω，L=10mH，C=100μF，电源频率为50Hz。
计算电路的总阻抗。
答案：首先，计算电感和电容的阻抗：- 电感阻抗：\[ Z_L = j \omega L = j 2\pi f L = j 2\pi\times 50 \times 10 \times 10^{-3} \Omega \]- 电容阻抗：\[ Z_C = \frac{1}{j \omega C} = \frac{1}{j2\pi f C} = \frac{1}{j 2\pi \times 50 \times 100 \times 10^{-6}} \Omega \]然后，计算总阻抗：\[ Z_{total} = R + Z_L + Z_C = 20 + j(2\pi \times 50\times 10 \times 10^{-3} - \frac{1}{2\pi \times 50 \times 100 \times 10^{-6}}) \Omega \]## 四、分析题1. 考虑一个含有多个电源的复杂电路，如何使用节点电压法或环路电流法进行分析？答案：节点电压法和环路电流法是两种常用的电路分析方法。
东北电力大学电力系统分析分析简答题1
东北电力大学电力系统分析分析简答题1东北电力大学电力系统分析分析简答题1.电力网，电力系统和动力系统的定义是什么？（p2）答: 电力系统：由发电机、发电厂、输电、变电、配电以及负荷组成的系统。
电力网：由变压器、电力线路、等变换、输送、分配电能的设备组成的部分。
动力系统：电力系统和动力部分的总和。
2.电力系统的电气接线图和地理接线图有何区别？（p4-5）答：电力系统的地理接线图主要显示该系统中发电厂、变电所的地理位置，电力线路的路径以及它们相互间的连接。
但难以表示各主要电机电器间的联系。
电力系统的电气接线图主要显示该系统中发电机、变压器、母线、断路器、电力线路等主要电机电器、线路之间的电气结线。
但难以反映各发电厂、变电所、电力线路的相对位置。
3.电力系统运行的特点和要求是什么？（p5）答：特点：（1）电能与国民经济各部门联系密切。
（2）电能不能大量储存。
(3)生产、输送、消费电能各环节所组成的统一整体不可分割。
（4）电能生产、输送、消费工况的改变十分迅速。
（5）对电能质量的要求颇为严格。
要求：（1）保证可靠的持续供电。
（2）保证良好的电能质量。
（3）保证系统运行的经济性。
4.电网互联的优缺点是什么？（p7）答：可大大提高供电的可靠性，减少为防止设备事故引起供电中断而设置的备用容量；可更合理的调配用电，降低联合系统的最大负荷，提高发电设备的利用率，减少联合系统中发电设备的总容量；可更合理的利用系统中各类发电厂提高运行经济性。
同时，由于个别负荷在系统中所占比重减小，其波动对系统电能质量影响也减小。
联合电力系统容量很大，个别机组的开停甚至故障，对系统的影响将减小，从而可采用大容高效率的机组。
5.我国电力网的额定电压等级有哪些？与之对应的平均额定电压是多少？系统各元件的额定电压如何确定？（p8-9）答：额定电压等级有（kV）：3、6、10、20、35、60、110、154、220、330、500、750、1000平均额定电压有（kV）：3.15、6.3、10.5、37、115、230、345、525系统各元件的额定电压如何确定：发电机母线比额定电压高5%。
东北电力大学电气工程阶段模拟测试（一）（2）（1）
题号一二三总分得分分数：一、选择题（每题1分，共10分）1.无功功率通过线路电阻时（）A.产生有功功率损耗B.产生无功功率损耗C.不产生有功功率损耗D.既不产生有功功率损耗也不产生无功功率损耗2.110kv及以上电力系统中，架空输电线路全线架设避雷线的目的是（）A、减少线路雷击事故，提高供电可靠性B、减少雷击事故，提高电能质量C、减少雷击事故，降低输电线路对地电压D、减少雷击事故，提高输电线路的耐压水平3.电力线路等值参数中消耗有功功率的是（）A.电纳B.电感C.电阻D.电容4.双绕组变压器 型等值电路中的导纳为（）A.GT-jBTB.-GT-jBTC.GT+jBTD.-GT+jBT5.电力线路中，电纳B主要反映线路流过电流时所产生的（）A.热效应B．电场效应C．磁场效应D．电晕损耗6.500kV系统中性点运行方式经常采用（）A不接地B．直接接地C．经电抗接地D．经电阻接地7.电力系统潮流计算中，功率指() A．一相功率B．两相功率C．三相功率D．四相功率8.有备用接线方式的优、缺点是() A．优点：供电可靠性高。
缺点：电压低B．优点：供电可靠性低。
缺点：造价高C．优点：供电可靠性高，调度方便。
缺点：造价高D．优点：供电可靠性和电压质量高。
缺点：题号一二三总分得分造价高和调度复杂9.电力网某条线路的额定电压为UN=110kV，则它表示的是()A．相电压B．13相电压C．13线电压D．线电压10.线路始末两端电压的数值差是()A.电压降落B．电压调整C．电压损耗D．电压偏移分数：二、填空题（每题1分，共10分）1.停电有可能导致人员伤亡或主要生产设备损坏的用户的用电设备属于负荷。
2.衡量电能质量的技术指标是。
3.衡量电力系统运行经济性的主要指标是。
4.用于连接220kv和110kv两个电压等级的降压变压器，其两侧绕组的额定电压应为。
5.对于一级负荷比例比较大的电力用户，应采用的电力系统接线方式为。
东北电力大学大三电气工程自动化专业电力系统分析考试试卷及参考答案2
东北电力大学电力系统分析考试试卷及参考答案2一、单项选择题（5’）1.输电线路反映线路带电时绝缘介质中产生泄漏电流及导线附近空气游离而产生的有功功率损失的是( )。
A、电阻B、电感C、电导D、电容答案：C2.元件首末端两点电压的数值差叫做( )。
A、功率损耗B、电压损耗C、电压降落D、电压偏移答案：B3.我国规定农村电网允许电压偏移范围为：( )A、±5%B、±7%C、-10%～+5%D、-10%～+7.5%答案：D4.理想同步发电机定子有( )。
A、静止的三相绕组a,b,cB、旋转的相线绕组a,b,cC、励磁绕组fD、纵轴阻尼绕组D答案：A5.开式电力网的潮流计算方法适用于( )的潮流计算。
A、主干网B、配电网C、输电网络D、次级输电网络答案：B6.( )既是唯一的有功功率电源，又是基本的无功功率电源A、变压器B、发电机C、电动机D、静态补偿器答案：B7.对于大型网络，常采用( )的调压方式。
A、逆调压B、顺调压C、常调压D、不调压答案：A8.对于小型网络，常采用( )的调压方式。
A、逆调压B、顺调压C、常调压D、不调压答案：B9.电力系统静态稳定是指电力系统在某一运行方式下受到一个( )后，能否恢复到它原来运行状态的能力。
A、冲击B、小干扰C、大干扰D、故障答案：B10.直流输电系统的关键设备是( )。
A、升压设备B、换流设备C、传输设备D、保护设备答案：B11.对于中型网络，常采用( )的调压方式。
A、逆调压B、顺调压C、常调压D、不调压答案：C二、多项选择题（5’）1.降低网损的技术措施包括( )。
A、现场调查法B、标准调查法C、财务报表法D、流程图法答案：ABCD2.在同一时间内，电力网损耗电量占供电量的百分比，称为( )_。
A、电力网的损耗率B、损耗C、网损率D、线损率答案：ACD3.电力系统不对称故障包括( )。
A、单相接地短路B、三相短路C、两相短路接地D、单相断开答案：ACD4.电力系统稳定性的干扰是指( )。
模拟电路考研试题及答案
模拟电路考研试题及答案一、单项选择题（每题2分，共20分）1. 在理想运算放大器的两个输入端之间接入一个电阻Rf，这个电阻与运算放大器的输出端相连，这种电路被称为（）。
A. 反相放大器B. 同相放大器C. 差分放大器D. 积分放大器答案：A2. 一个正弦波信号通过一个理想低通滤波器后，其输出信号的频率将（）。
A. 增加B. 减少C. 不变D. 无法确定答案：B3. 在共射放大电路中，若集电极电流增加，基极电流将（）。
A. 增加B. 减少C. 不变D. 先增加后减少答案：C4. 一个电路的电压增益为-10，这意味着该电路是一个（）。
A. 放大器B. 衰减器C. 整流器D. 滤波器答案：B5. 在模拟乘法器中，如果输入信号是直流信号，那么输出信号将（）。
A. 为零B. 与输入信号相同C. 与输入信号成正比D. 与输入信号成反比答案：A二、简答题（每题10分，共30分）1. 请简述什么是差分放大器，并说明其主要优点。
答：差分放大器是一种具有两个输入端的放大器，它主要放大两个输入端之间的差值信号，而抑制两个输入端的共模信号。
其主要优点包括：- 高输入阻抗，低输出阻抗；- 良好的共模抑制比（CMRR），能够抑制共模干扰；- 广泛应用于测量和信号处理领域。
2. 什么是锁相环（PLL）？它由哪几个基本部分组成？答：锁相环（Phase-Locked Loop，PLL）是一种反馈控制系统，它的目的是将一个振荡器的相位锁定到一个参考信号的相位上。
锁相环主要由以下三个基本部分组成：- 相位检测器（Phase Detector，PD）：用于检测输入信号和本地振荡器信号之间的相位差；- 低通滤波器（Low Pass Filter，LPF）：用于滤除相位检测器输出的高频分量，提取出控制信号；- 电压控制振荡器（Voltage Controlled Oscillator，VCO）：根据控制信号调整振荡频率。
三、计算题（每题25分，共50分）1. 考虑一个单级共射放大电路，其偏置电路由一个电阻Re和电源Vcc 组成。
东北电力大学电力系统分析大补考题考题答案
参考答案1一、1、V 为线电压，I 为线电流，Z 为一相的阻抗，Y 为一相的导纳。
2、有两个任意给定量。
因为有4个变量分别为S B 、V B 、I B 和Z B ，而他们之间有二个约束方程分别为S B =VI 3，V B =IZ 3，给定二个量后，余者可由这二个方程唯一地解出。
3．当短路点远离电源出口时，使得Z 外>>Z 内即电源出口到故障点间阻抗远远大于电源内阻抗，这时就可以忽略电源内阻抗。
这就相当于电源内阻抗为零的电源即恒定电势源。
特点：内阻抗为零，频率恒定，电势恒定。
4．产生冲击电流的条件有三条：1）短路前空载2）短路时电流正处于幅值相位3）经过半个周期5．因为潮流计算时的功率方程是非线性，多元的具有多解。
初始条件给定后得到的结果不一定能满足约束条件要求。
要进行调整初值后才能满足。
其约束条件有：Uimin≤Ui≤Uimax. Pimin≤Pi≤Pimax Qi≤Qi≤Qimax │δij│≤ ε；负荷的PQ 为扰动变量，发电机的PQ 为控制变量，各节点的V δ为状态变量；扰动变量是不可控变量，因而也是不可调节的。
状态变量是控制变量的函数，故控制变量和状态变量都是可调节的。
6．.提高暂态稳定主要是增大减速面积减小加速面积。
而提高静态稳定的措施主要是提高Kp 值。
当P0一定时则提高Pm 而Pm=EV/X 则增大E 和V ，或减小X7．当发生短路时次暂态的暂态电势是不会突变的。
因此可用正常稳定时的电流和电抗值算出他们。
来对短路情况进行分析，但只用Eq 是不行的，因为在短路时Eq 是会变化的Eq=Eq[o]+ΔEq.但ΔEq 却无法知道。
因此不能只用Eq 来分析。
8．线路的无功损耗为：ΔQ L + ΔQ B = B V V X V Q P 22221212121+-+；可见，当第一项大于第二项时为感性，小于则为容性，第二项数值无多大的变化，主要在第一项，当流过阻抗的功率很小时为容性，增大到某值时变为感性。
东北电力大学复试笔试电力系统分析内部资料
一、填空题1、输电线路的电气参数是指、、、。
2、所谓“电压降落”是指输电线首端和末端电压的之差。
“电压偏移”是指输电线某点的实际电压和额定电压的之差。
3、由无限大电源供电的系统，发生三相短路时，其短路电流包含分量和分量，短路电流的最大瞬时值又叫，它出现在短路后约个周波左右，当频率等于50HZ时，这个时间应为秒左右。
4、标么值是指和的比值。
5、所谓“短路”是指，在三相系统中短路的基本形式有、、、。
6、电力系统中的有功功率电源是，无功功率电源是、、、。
7、电力系统的中性点接地方式有、、。
8、电力网的接线方式通常按供电可靠性分为接线和接线。
9、架空线路是由、、、、构成。
10、电力系统的调压措施有、、、。
11、电力系统的中性点接地方式有、、。
12、某变压器铭牌上标示电压为220±2×2.5%，它共有个分接头，各分接头电压分别为、、、、。
二、简答题1、电力系统运行的特点和要求是什么？2、我国电力网的额定电压等级有哪些？与之对应的平均额定电压是多少？3、电力系统为什么不采用一个统一的电压等级，而要设置多级电压？4、导线型号LGJ-300/40中各字母和数字代表什么？5、电力系统的一次调频、二次调频和三次调频有什么区别？6、什么是电压损耗、电压降落、电压偏移？7、电网互连的优缺点是什么？8、电力系统采用分裂导线有何作用？简要解释基本原理。
9、什么是电晕现象，它和输电线路的哪个参数有关？10、我国中性点接地方式有几种？为什么110KV以上电网采用中性点直接接地？110KV以下电网采用中性点不接地方式？11、架空输电线路为什么要进行换位？12、影响电压的因素有哪些？13、在复杂电力系统潮流的计算机算法中，节点被分为几种类型，已知数和未知数各是什么？14、为什么牛顿-拉普逊法对初值的要求比较严？15、电力系统中枢点电压管理有什么要求？16、简述四种调压措施的基本调压原理。
17、何谓逆调压、顺调压、常调压？18、电力系统采用串联电容有何作用？简要解释基本原理。
考研电路试题答案大全及答案
考研电路试题答案大全及答案模拟试题：考研电路一、选择题（每题3分，共30分）1. 在电路理论中，一个电路由电源、_________、连接线和_________组成。
A. 负载B. 开关C. 电阻D. 电感答案：A C2. 二端网络的等效电阻是指在该网络的两个端口之间加上一个电压源后，通过这两个端口的电流值。
若该网络可以等效为一个_________的电阻，则称该二端网络是线性电阻网络。
A. 确定B. 变化C. 零D. 无穷大答案：A3. 在正弦交流电路中，电压与电流的相位关系决定了电路的_________。
A. 功率因数B. 频率C. 阻抗D. 相位角答案：C4. 如果一个电路的总电压为12V，通过某电阻的电流为2A，则该电阻的阻值为_________Ω。
A. 4B. 6C. 3D. 1.5答案：A5. 在理想变压器中，原边和副边的电压与匝数成_________比，电流与匝数成_________比。
A. 正B. 反C. 无关D. 相等答案：B A6. RC电路的时间常数τ是指电阻R和电容C的乘积，τ决定了电路中电容器充电或放电到其最终值的_________。
A. 时间B. 百分比C. 频率D. 幅度答案：B7. 在三相电路中，星形连接的三个线电流的相量和为_________。
A. 零B. 不为零C. 无穷大D. 无法确定答案：A8. 电路的频率响应是指电路对不同频率信号的_________。
A. 放大倍数B. 相位差C. 阻抗D. 功率答案：C9. 一个电路的功率P等于电压V和电流I的乘积，即P=VI。
如果电路是纯电阻性的，则P等于_________。
A. VIB. V^2/RC. I^2RD. V^2R答案：C10. 电路的最大功率传输定理适用于_________电路。
A. 线性双口B. 非线性双口C. 线性单口D. 非线性单口答案：A二、简答题（每题10分，共20分）11. 什么是叠加定理？请简述其内容。
东北电力大学2003-2006《电路》考研真题
2003硕士研究生入学试题考试科目：（421）电路适用专业：(080802) 电力系统及其自动化(080803) 高电压与绝缘技术(080804)电力电子与电力传动(答案必须写在答题纸上,写在试题或其它纸上无效)1.图一所示的直流电路，各元件的参数如图所示，试求：1). 受控电流源电压U；2). 受控电压源电流I。
（15分）2.电路如图二所示，当电阻R= 4 Ω时，I =2 A，试求：当R= 9 Ω时，电流I 等于多少？（10分）图一图二3.图三所示的正弦交流电路，若使参数选择得合适，则阻抗Z无论如何变化（Z≠∞），电流I可保持不变，当：U S =220 V，f = 50Hz ，若保持I=10 A，电感L与电容C应选择多少数值？(15分)4.图四所示的正弦交流电路，已知R = 5 Ω，若调节电容C值，使电流I为最小，此时，测得电流I1 =10A，I2 = 6A，U2 =113.12 V，电路总功率为P = 1140 W；试求：阻抗Z。
( 10分)图三图四5.图五所示的正弦交流电路，已知：u S = 100sin105 t V，R S = 5 Ω，R L = 10 Ω，C=1μF，若将R L与C的并联组合作为负载，为了使负载获得最大功率，可在电路中接入一个电感L，试问：1). 电感L应如何连接，2). 电感L应取的数值。
(15分)6. 图六所示的动态电路，开关K 闭合前已处于稳态，在t = 0时将开关K 闭合，试求：开关K 闭合后的电流i k 、i L 和电压u c 响应。
(15分)R图 五 图 六7. 图七所示的三相电路中，电源为对称三相电源，其线电压为 U AB =380 V ，负载为：Z = 40+j30 Ω，R = 100 Ω；试求：1) 三相电流B A I I ,和CI ；2) 三相电路的有功功率P 。
(15分)8. 图八所示非正弦电路，已知：电源电压u S 含有直流分量和角频率为ω 的正弦交流分量，R 1=30 Ω，ωL= 40 Ω，(1/ωC) = R 2 =100 Ω；电流有效值为：I 1 =1A ， I 2 = 1.5A ；试求：1). 电源电压有效值U S ；2). 电源的平均功率P 。
考研模拟电路分析真题试卷
考研模拟电路分析真题试卷一、选择题（每题2分，共20分）1. 在模拟电路中，放大器的增益通常指的是：A. 电压增益B. 电流增益C. 功率增益D. 阻抗增益2. 理想运算放大器的输入电阻和输出电阻分别是：A. 无穷大，零B. 零，无穷大C. 无穷大，无穷大D. 零，零3. 以下哪个不是模拟信号的特点：A. 连续性B. 有限的频率范围C. 可以是周期性的D. 可以是随机的4. 一个电路的频率响应是指：A. 该电路对不同频率信号的响应B. 该电路对直流信号的响应C. 该电路的电源频率D. 该电路的工作频率5. 模拟电路中的反馈可以分为：A. 正反馈和负反馈B. 直流反馈和交流反馈C. 电压反馈和电流反馈D. 以上都是二、填空题（每空1分，共10分）1. 理想运算放大器的两个基本特性是______和开环增益极高。
2. 模拟电路分析中，通常使用______来代替实际的运算放大器。
3. 反馈的相位决定了反馈的稳定性，其中______反馈可以提高系统的稳定性。
4. 电路的频率响应可以通过______图来表示。
5. 模拟电路中的滤波器通常用来______信号。
三、简答题（每题10分，共20分）1. 简述模拟电路中反馈的作用及其对系统性能的影响。
2. 描述模拟电路中常见的几种滤波器及其应用场景。
四、计算题（每题15分，共30分）1. 假设有一个非理想运算放大器，其开环增益为1000，输入电阻为2MΩ，输出电阻为50Ω。
计算当反馈电阻Rf为2kΩ时，电路的闭环增益是多少？2. 给定一个RC低通滤波器，其截止频率为100Hz，电容值为10μF。
计算该滤波器的电阻值，并说明其工作原理。
五、设计题（每题10分，共10分）设计一个简单的模拟电路，该电路能够将输入的正弦波信号的幅度放大两倍，并说明设计思路。
结束语请注意，以上内容仅为模拟考研真题试卷的示例，实际考试内容和形式可能有所不同。
希望这份试卷能够帮助你更好地准备考研模拟电路分析的复习。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
东北电力大学电路分析考研模拟试题（Ⅰ）二. 填空（每题1分，共10分）1．KVL体现了电路中守恒的法则。
2．电路中，某元件开路，则流过它的电流必为。
3．若电路的支路数为b，节点数为n，则独立的KCL方程数为。
4．在线性电路叠加定理分析中，不作用的独立电压源应将其。
5．如果两个单口网络端口的完全相同，则这两个单口网络等效。
6．若一阶电路电容电压的完全响应为uc(t)= 8 - 3e-10t V,则电容电压的零输入响应为。
7．若一个正弦电压的瞬时表达式为10cos(100πt+45°)V,则它的周期T 为。
8．正弦电压u1(t)=220cos(10t+45°)V, u2(t)=220sin(10t+120°)V, 则相位差φ12＝。
9．若电感L＝2H的电流i =2 cos(10t+30°)A (设u ,i为关联参考方向)，则它的电压u为。
10．正弦稳态电路中,若无源单口网络吸收的复功率S~＝80＋j60 VA,则功率因数λ＝。
*11．L1=5H, L2=2H, M=1H 的耦合电感反接串联的等效电感为。
三．求下图单口网络的诺顿等效电路，并画等效电路图。
(15分)ab四．用结点分析法，求各结点电位和电压源功率。
(15分)1 2五．一阶电路如图，t = 0开关断开，断开前电路为稳态，求t ≥ 0电感电流i L(t) ,并画出波形。
(15分)六．含理想变压器正弦稳态相量模型电路如图，Us&＝100∠0°V，求U&3。
(15分)*七．含空心变压器正弦稳态电路如图，u S(t)2°)V, 求电流i1(t), i2(t)。
(15分)东北电力大学电路分析考研模拟试题（Ⅱ）一．单项选D．10∠180°V二. 填空（每题1分，共10分）1．电路的两类约束是。
2．一只100Ω，1w的电阻器，使用时电阻上的电压不得超过V。
3．含U S和I S 两直流电源的线性非时变电阻电路，若I S单独作用时， R 上的电流为I′，当U S单独作用时，R上的电流为I"，（I′与I" 参考方向相同），则当U S和I S 共同作用时，R上的功率应为。
4．若电阻上电压u与电流i为非关联参考方向，则电导G的表达式为。
5．实际电压源与理想电压源的区别在于实际电压源的内阻。
6．电感元件能存储能。
7．若电容上电压u与电流i为非关联参考方向，则u ，i的瞬时VCR 表达式为。
* 8．R = 2 , L = 1H , C = 1F 的串联二阶电路，零输入响应的类型是。
9．正弦稳态电路中, 某电感两端电压有效值为20V，流过电流有效值为2A，正弦量周期T =πS , 则电感的电感量L＝。
10．正弦稳态L，C串联电路中, 电容电压有效值为8V , 电感电压有效值为12V , 则总电压有效值为。
11．正弦稳态电路中, 一个无源单口网络的功率因数为0. 5 , 端口电压u(t) ＝10cos (100t +ψu) V，端口电流i(t) = 3 cos(100t - 10°)A (u,i为关联参考方向),则电压的初相ψu为。
*三．求下图电路中，负载电阻R L获得的最大功率。
(15分)四．电路如图，（1）求a,b 两端电压Uab 。
(2) 若a,b 用导线短路，求导线中电流Iab 。
(15分)五．用网孔分析法，求图示电路网孔电流I1，I2及4Ω电阻的功率。
(15分)六．一阶电路如图，t = 0开关断开，断开前电路为稳态，求t ≥ 0电容电压u C(t) ，并画出波形。
(15分)七．图示电路中，正弦电压源u S(t)V,直流电流源I S＝6A，求电流i1(t), i2(t)，i3(t) 。
(15分)东北电力大学电路分析考研模拟试题（Ⅲ）二. 填空（每题1分，共10分）1．KCL体现了电路中守恒的法则。
2．电路中，某元件短路，则它两端电压必为。
3．若电路的支路数为b，节点数为n，其网孔数为。
4．网孔分析法只适用于电路。
5．一个有源单口网络端口开路电压U OC＝12V，端口短路电流I SC＝3A，则单口网络对外输出最大功率P Lmax是 W 。
6．若电感L的电压u与电流i为关联参考方向，则u ，i的瞬时VCR 表达式为。
7．正弦电压u(t) =100cos(10t - 45°)V,则它对应的相量U&的极坐标式为。
8．正弦电流的有效值10A，初相30°，周期20ms，写出用cos表示此电流的瞬时式为。
9．正弦稳态电路中，电流超前电压－90°的元件是。
10．正弦稳态电路中,电容的电压有效值为10V，电流有效值为2A，电容吸收的平均功率是。
*11．若正弦稳态无源单口网络端口电压u(t)=100 ＋100cos t V,端口电流i(t)= 1＋10 cos( t －60°)＋50cos 2t A，(设u ,i为关联参考方向) 则网络吸收的平均功率是。
三．电路如图，若电位器ab间电阻为80Ω，问电压表读数是多少？并标出电压表极性，再求a点电位U a 。
（设电压表内阻无穷大）(15分) *四．已知U R＝2V，求R的值及受控源吸收的功率。
(15分)五．电路如图，用叠加定理求各支路电流及电流源功率。
(15分)六．一阶电路如图，t = 0开关闭合，闭合前电路为稳态，求t ≥ 0电流i L(t) 、i C(t)、i(t) 。
(15分)七．正弦稳态电路如图，u S(t)V,求电流i(t)、i1(t)、i2(t) 。
画出三个电流的相量图。
(15分)东北电力大学电路分析考研模拟试题（Ⅰ）参考答案一．单项选择题1．C 2. B 3. A 4. D 5. B 6. D 7. A 8. C 9. D 10. D 11. A 12. C 13. A 14. D 15. A 16. D 二．填空1. 能量2. 03. n-14. 短路5. VCR6. 5e -10t V S 8. 15° 9. 40cos ( 10t + 120°)V 10. 0.8 11. 5H三．解：ab 短路，求短路电流I ab = I sc (用叠加定理) I sc ＝12652 1.66767526//6667A ⨯+⨯=⨯+++++独立电流源不作用，求等效电阻Ro Ro ＝(6824A4A 82212222A -⨯=++11224o L S R ==+t e τ-34t e -OCU &21022⨯⨯+3100125245100100200OCU U j ==∠-︒++&&i i 2D 3. C 4. A 5. D6. B7. B8. B9. D 10. C 11. A 12. B 13. B 14. A 15. C 16. B 17. D 二．填空1. 拓扑约束与元件约束2. 103. 2()I I R '''+ 4.－iu5. 不为06. 磁场7.dui C dt=- 8. 临界阻尼 9. 5H10. 4V 11. 50°(或－70°)三．解：断开R L 求左侧单口网络戴维宁等效电路， 1．求U OC ：∵ I = 0 ∴ 4I = 0 U OC = 2⨯4 + 8 = 16 V 2.求R O ： 先求短路电流 I scI ＝I sc ， I 1 ＝ 4－I ＝ 4－I sc 4I sc ＝ 2（4－I sc ）＋ 8I sc ＝ 83A{Ro ＝OCSCU I = 6Ω R L ＝ R O ＝ 6Ω获最大功率22max 16324463L OC R O U P R ===⨯W四．解:（1）U ab 132441011042134213++=-⨯⨯+⨯⨯++++++ = -10V(2) I ab = 131********A ⨯-⨯=-++ 五．解： （3＋2＋4）I 1－4I 2 ＝ 17（3+4）I 2 － 4I 1 ＝ －18 解得： I 1 ＝ 1A I 2 ＝ －2A 六．解： t < 0 , u C (0-) = - 2Vt > 0 , u C (0+) = u C (0-) = -2V u C (∞) = 10 – 2 = 8Vτ= (1 + 1)⨯ = S (0-)等效电路∴ u C (t) = u C (∞)+[u C (0+) - u C (∞)]te τ- = 8 - 102t e - V t ≥0 (∞)等效电路七．解：6A 单独作用时：i 1′＝i 2′＝ 6A ，i 3′＝ 0 u S 单独作用时，画出相量模型 ，可得： ∴ i 1″(t) = 0i 2″(t) ＝ 4cos ( t - 45°)Ai 3″ (t) = －4cos ( t - 45°) ＝ 4cos ( t ＋135°) A叠加：i 1（t ）＝i 1′＋i 1″＝ 6Ai 2 (t) = i 2′+ i 2″ = 6 + 4cos ( t - 45°)A i 3 (t) = i 3′+ i 3″= 4cos(t ＋135°) A东北电力大学电路分析考研模拟试题（Ⅲ）参考答案一．单项选择题1．C 2. A 3. C 4. D 5. A 6. D 7. B 8. A 9. C 10. B 11. D 12. B 13. A 14. D 15. C 16. A 二．填空1. 电荷2. 03. b –(n-1)4. 平面5. 96. diu Ldt= 2∠－45°V 8. 102cos ( 100πt + 30°)A9. 电感 10. 0 11. 350 W 三．解： -12 =(120 + 60)I-30 I =18180= 0.1 A U 表＝ 80I – 30 = - 22 V电压表极性为下“＋”、上“－” U a ＝ - 22 + 60I = -16 V四．解： 12122255R U I A --=== 五．解: 电流源单独作用，1I ' ＝ 10A 3I ' = 4I ' = 122I ' = 1A电压源单独作用1I '' ＝－2I '' ＝2A4I '' ＝2I ''－3I '' ＝ －2－（－3）＝1A 叠加：I 1 = 1I ' + 1I '' = 10 + 2 = 12A I 2 = 2I ' + 2I '' = 2 –2 = 0I 3 = 3I ' + 3I '' = 1 – 3 = -2AI 4 = 4I ' + 4I '' = 1 + 1 = 2AP 12A = - I 1·1⨯12 = - 144W六． 解： t < 0 , u C (0-) = 6 V i L (0-) = 0 t > 0 , 为两个一阶电路电容一阶：u C (0＋)＝u C (0-)＝ 6Vi C (0+) =(0)6322c u A -+-==- i C (∞) = 0τ= RC = 2 ⨯ = 1S∴ i C (t) = i C (0+)te τ- = - 3t e -A t ≥0 电感一阶：i L (0+) = i L (0-) = 0 i L (∞) = 632A = τ=12L S R = ∴ i L (t) = i L (∞)（1－te τ-）= 3（1－ 2t e -）A t ≥0 ∴ i (t) = i L (t) －i C (t) = 3（1－ 2t e -）＋3t e - A t ≥0 七．解：画出相量模型 ，可得：∴ i (t) = 10 cos ( 10 t - 45°)A i1 Ai 2°)A。
