保护煤柱留设标准
保护煤柱留设标准
井田边界煤柱：30m；阶段煤柱：斜长为60m，若在两阶段留设，则上下阶段各留30m；井田浅部防水煤柱：斜长为50m；断层煤柱:每侧各为20m；工业广场煤柱：根据工业广场占地面积，按几何作图法确定; 斜井井筒保护煤柱：两井中间为30m，两侧各为30m；煤层大巷护巷煤柱：对近水平煤层,运输大巷与回风大巷布置在开采水平时，两巷水平间距为20m,垂距为10m，回风大巷上方留斜长为20m 的煤柱采区边界煤柱：20m；采区煤层上山：两巷中间为20m，两侧各为20m；区段煤柱:斜长10m；矿井煤柱留设煤矿开采中，确定合理的煤柱尺寸，其影响因素是煤层所受压力以及煤体强度。
通常,煤层埋藏深度和厚度较大、围岩较软时，煤柱承受的压力就较大.煤柱强度主要取决于煤层的物理力学性质,并与煤柱的形状尺寸、巷道的服务年限及巷道支护情况有关。
目前,尚无计算煤柱尺寸的可靠方法，主要依靠现场实际经验确定。
井田边界煤柱：30m;阶段煤柱：斜长为60m,若在两阶段留设,则上下阶段各留30m；井田浅部防水煤柱：斜长为50m；断层煤柱：断层煤柱的尺寸取决于断层的断距、性质、含水情况，落差很大的断层,断层一侧的煤柱宽度不小于30m；落差较大的断层，断层一的煤柱宽度一般为10~15m；落差较小的断层通常可以不留设断层煤柱。
工业广场煤柱:根据工业广场占地面积，按几何作图法确定；斜井井筒保护煤柱：两井中间为30m，两侧各为30m;煤层大巷护巷煤柱：对近水平煤层，运输大巷与回风大巷布置在开采水平时，两巷水平间距为20m，垂距为10m，回风大巷上方留斜长为20m的煤柱采区边界煤柱：采区边界煤柱的作用是：将两个相邻采区隔开,防止万一发生火灾、水害和瓦斯涌出时相互蔓延；避免从采空区大量漏风，影响正在生产的采区风量。
一般取10m；采区煤层上山：两巷中间为20m,两侧各为20m；区段煤柱：斜长10m；1、采区上（下）山间的煤柱宽度（沿走向）：对薄及中厚煤层为20m;对厚煤层为20～30m。
煤柱留设说明
xxx采面保安煤柱留设说明一、xxx采面位置xxx综采工作面位于一采区西翼，北部为5919采面未开拓区域；南部为5915采空区,东部为采区边界保护煤柱。
xxx采面走向长度(运巷)：675m；倾向长度185m；煤层平均厚度2.8m。
二、xxx采面回采现状xxx综采工作面相对应地面位置为四面山，地面均为荒山土坡，无大型建筑及水体，但有部分矿区公路、杨家沟部分河沟及少数居民将会受xxx采面回采的影响。
现xxx运巷剩余可采长度77m，xxx风巷剩余可采长度118m，累计剩余可采煤量7.9万吨。
三、xxx采面保护煤柱留设依据根据《煤矿安全规程》、《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规程》，结合xxx采面的实际生产情况，采面地表矿区公路、河沟及居民房屋呈条带状分布，现根据《采矿工程设计手册上册》第七章保护煤柱留设设计第二节保护煤柱的留设方法来对xxx采面的保护煤柱进行留设,针对xxx采面本矿采用垂直剖面法留设保护煤柱，被保护对象的等级及围护带宽度的选择取定见下表：不易确定者，可组织专门论证，并报省、直辖市、自治区煤炭主管部门审定。
垂直剖面法计算示意图：如图可知：L--为需要留设保护建筑的总长度L1--为建筑物的围护带宽度L2--为表土层需要留设的宽度L3--为基岩层需要留设的宽度a--为表土层的移动角a1--为基岩层的移动角H--为表土层至基岩层的垂高H1--为基岩层至煤层的垂高则有：L=L1+L2+L3=L1+H*cota+H1*cota1结合xxx采面的实际回采情况及煤层赋存条件，xxx采面煤层沿煤层走向布置，煤层倾角变化不大，属于近水平煤层。
相对地面建筑物为砖木、砖混结构平房或变形缝区段小于20m的两层楼房，属于矿区建筑物保护等级Ⅲ类，围护带取10m。
根据贵州煤安工程技术咨询服务有限公司提供的《龙凤煤矿扩建初步设计（变更）》说明书第四章第三节内容可知，表土段移动角取45°，走向移动角取70°。
11 保护煤柱留设规范
贵州天健矿业集团股份有限公司保护煤柱留设及防水安全煤岩柱计算规范贵州天健矿业集团股份有限公司二0一二年七月十五日目录一、保护煤柱的留设 (3)（一）基本概念和参数 (3)1、岩层移动角 (3)2、下沉系数（η） (4)3、围护带宽度 (5)（二）保护煤柱的留设方法 (5)二、防水安全煤岩柱的计算 (7)1、目的和意义 (7)2、计算公式 (7)一、保护煤柱的留设（一）基本概念和参数1、岩层移动角指在充分采动情况下，采空区上方地表最外侧的裂缝位置和采空区边界的连线与水平线之间在煤壁一侧的夹角。
符号为：下山移动角β；上山移动角γ；走向移动角δ；急倾斜煤层底板移动角λ；表土移动角ψ。
详见附图一。
附图一岩层移动角参数表附表1 序号名称符号取值范围备注1 下山移动角ββ=δ-（0.6-0.7）αβ与煤层倾角成反比。
α为煤层倾角2 上山移动角γ55-60°3 走向移动角δ55-60°4 底板移动角λ55-60°用于急倾斜煤层5 表土移动角ψ45-50°干燥土层取大值，含水土层取小值说明：因本公司下属煤矿暂无实测岩移数据，表中数据仅供参考。
2、下沉系数（η）指在充分采动情况下，开采水平煤层时的地表最大下沉量与采高（多煤层开采时取累计采高）之比。
在开采倾斜煤层时，由于上覆岩层大致沿岩层法线方向弯曲，最大下沉区的移动基本上是法向移动，最大下沉量应为法向移动量的垂直分量，因此，下沉系数等于最大下沉量除以煤层倾角余弦值与采高的乘积。
下沉系数的大小与上覆岩层的坚固性系数成反比，与采煤方法、顶板管理方式和开采面积有关，与采深关系不大。
下沉系数表 附表2序号 下沉系数 采煤方法 顶板管理 覆岩类型 适应范围1 0.6 长壁式 全部陷落法 坚硬 辉绿岩、石灰岩、石英岩、砾岩、砂砾岩、砂质页岩2 0.6-0.8 长壁式 全部陷落法 中硬 砂质页岩、泥质砂岩、页岩等 30.8-1.0长壁式全部陷落法软弱风化带岩石、粘土岩、第三系第四系表土层3、围护带宽度指建筑物边界与保护边界线之间的安全距离，一般取10-15m 。
保护煤柱的留设
农村木结构承重房屋，简易仓库等
注：凡未列入表内的建（构）筑物，可依据其重要性、用途等类比其等级归属。对于不易确定者，可组织专门讨论，并报省、自治区、直辖市煤矿主管部门审定。
围护带宽度/m
建筑物保护等级
围护带宽度/m
Ⅰ
20
Ⅲ
10
Ⅱ
15
Ⅳ
5
围护带宽度根据受护对象的保护等级而定，一般按表2确定：
表2矿区建（构）筑物保护等级划分
保护等级
主要建（构）筑物
Ⅰ
国务院明令保护的文物和纪念性建筑物；一等火车站，发电厂主厂房，在同一跨度内有两台重型桥式吊车的大型车房，平炉，水泥厂回转窑，大型选煤厂主厂房等特别重要或特别敏感的、采动后可能发生重大生产、伤亡事故的建（构）筑物；铸铁瓦斯管道干线，大中型矿井主要通风机房，瓦斯抽放站，高速公路，机场跑道，高层住宅楼等

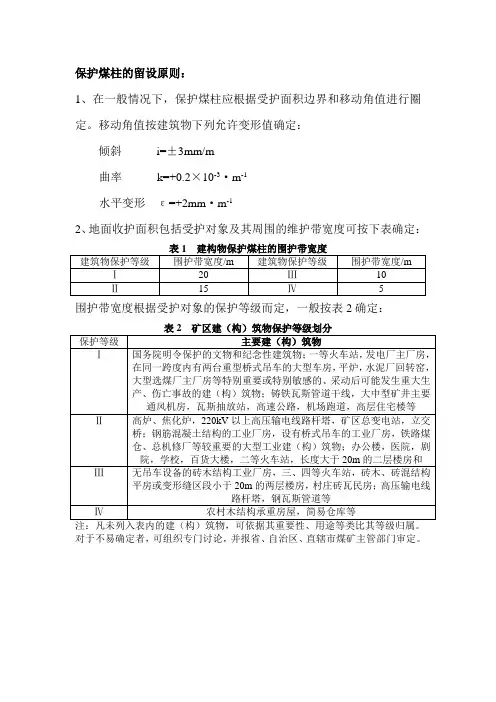

保护煤柱的留设原则：
1、在一般情况下，保护煤柱应根据受护面积边界和移动角值进行圈定。移动角值按建筑物下列允许变形值确定：
倾斜i=±3mm/m
曲率k=+0.2×10-3·m-1
水平变形ε=+2mm·m-1
2、地面收护面积包括受护对象及其周围的维护带宽度可按下表确定：
表1建构物保护煤柱的化炉，220kV以上高压输电线路杆塔，矿区总变电站，立交桥；钢筋混凝土结构的工业厂房，设有桥式吊车的工业厂房，铁路煤仓、总机修厂等较重要的大型工业建（构）筑物；办公楼，医院，剧院，学校，百货大楼，二等火车站，长度大于20m的二层楼房和
Ⅲ
无吊车设备的砖木结构工业厂房，三、四等火车站，砖木、砖混结构平房或变形缝区段小于20m的两层楼房，村庄砖瓦民房；高压输电线路杆塔，钢瓦斯管道等
煤矿工业广场保护煤柱留设计算方法
提高稳定性的措施
优化设计
根据地质条件和采矿需求，合理设计煤柱的 尺寸和位置，提高其稳定性。
排水降压
降低地下水压力，减轻其对煤柱稳定性的影 响。
加强支护
在煤柱周围实施支护措施，如打设锚杆、喷 射混凝土等，增强煤柱的承载能力。
实时监测
对煤柱进行实时监测，及时发现不稳定迹象， 采取措施防止事故发生。
05
通过研究保护煤柱留设计的计算方法，可以更好地保障煤矿 工业广场的安全和稳定，提高煤矿生产效率，降低生产成本 ，为煤炭工业的可持续发展提供有力保障。
02
保护煤柱留设的基本原则
保护煤柱的概念
01
保护煤柱是指在矿井开采过程中 ，为了保护地面重要建筑、水体 、交通要道等设施的安全，在开 采空间中预留的一部分煤层。
技术。
基于可靠度理论的留设方法
总结词
该方法基于可靠度理论，通过分析煤柱在不同工况下的失效概率，确定其合理尺寸。
详细描述
基于可靠度理论的留设方法是一种基于概率的方法。它通过分析煤柱在不同工况下的失效概率，综合 考虑地质条件、采矿技术、安全系数等因素，确定煤柱的合理尺寸。这种方法能够更全面地评估煤柱 的安全性和可靠性，但需要较复杂的计算和分析。
为确保安全，对煤柱进行加固 处理，如注浆、锚杆等措施。
实施效果
通过数值模拟和实际监测数据对比，验证了煤柱 留设方案的合理性和有效性。
实施过程中未出现任何安全事故，保证了工业广 场内建筑物和设施的安全。
有效降低了周边环境的灾害风险，提高了矿区的 整体安全性。
06
结论与展望
研究结论
保护煤柱留设是保障煤矿工业广场安全的重要措施，合理的留设方法可以有效减少 采动损害，提高资源利用率。
防隔水煤柱留设规定

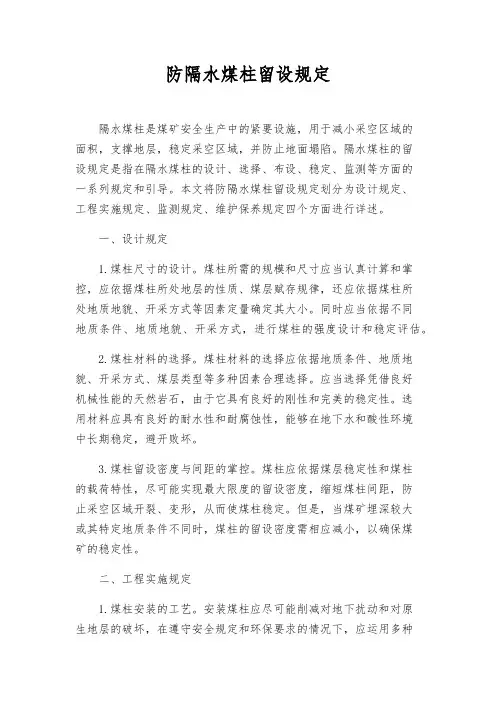

防隔水煤柱留设规定隔水煤柱是煤矿安全生产中的紧要设施，用于减小采空区域的面积，支撑地层，稳定采空区域，并防止地面塌陷。
隔水煤柱的留设规定是指在隔水煤柱的设计、选择、布设、稳定、监测等方面的一系列规定和引导。
本文将防隔水煤柱留设规定划分为设计规定、工程实施规定、监测规定、维护保养规定四个方面进行详述。
一、设计规定1.煤柱尺寸的设计。
煤柱所需的规模和尺寸应当认真计算和掌控，应依据煤柱所处地层的性质、煤层赋存规律，还应依据煤柱所处地质地貌、开采方式等因素定量确定其大小。
同时应当依据不同地质条件、地质地貌、开采方式，进行煤柱的强度设计和稳定评估。
2.煤柱材料的选择。
煤柱材料的选择应依据地质条件、地质地貌、开采方式、煤层类型等多种因素合理选择。
应当选择凭借良好机械性能的天然岩石，由于它具有良好的刚性和完美的稳定性。
选用材料应具有良好的耐水性和耐腐蚀性，能够在地下水和酸性环境中长期稳定，避开败坏。
3.煤柱留设密度与间距的掌控。
煤柱应依据煤层稳定性和煤柱的载荷特性，尽可能实现最大限度的留设密度，缩短煤柱间距，防止采空区域开裂、变形，从而使煤柱稳定。
但是，当煤矿埋深较大或其特定地质条件不同时，煤柱的留设密度需相应减小，以确保煤矿的稳定性。
二、工程实施规定1.煤柱安装的工艺。
安装煤柱应尽可能削减对地下扰动和对原生地层的破坏，在遵守安全规定和环保要求的情况下，应运用多种安装工艺，如吊装、支架、顶板修筑等。
在安装煤柱的工艺过程中，应注意防止煤柱的损坏和质量问题。
2.施工现场应急预案。
在煤柱的施工过程中，可能会显现多种突发情况，这些情况有可能会对施工安全和质量造成影响，因此，必需订立完善的应急预案，在紧急情况下实行措施紧急处理事态，保障煤矿的生产安全。
三、监测规定1.煤柱稳定性监测。
在煤柱留设后，应用科学技术对其进行稳定性监测，如使用应变测量装置、应力计、震动计等工具对煤柱进行长期监测和数据记录，依据实际情况适时调整煤柱的设计和留设标准。
煤柱尺寸留设
各种煤柱留设尺寸
井田边界煤柱：30米
阶段煤柱：斜长为60米，若在两阶段留设，则上下阶段各留30米
井田浅部防水煤柱：斜长为50米
断层煤柱：每侧各为20米
工业广场煤柱：根据工业广场占地面积，按几何作图法确定；
斜井井筒保护煤柱：两井中间为30米，两侧各为30米；
煤层大巷护巷煤柱：对近水平煤层，运输大巷与回风大巷布置在开采水平时，两巷水平间距为20米，垂距为10米，回风大巷上方留斜长为20米的煤柱。
采区边界煤柱：20米
采区煤层上山：两巷中间为20米，两侧各为20米；
区段煤柱：斜长10米
平巷掘进速度
说明书内容：
1、采区概况
2、采区设计方案
3、采区各系统
4、采煤方法及回采工艺
5、工作面主要设备
6、通风与安全
7、巷道断面设计。
垂线法留设保护煤柱
垂线法留设保护煤柱
1、 确定受护面积边界：
现在平面图上直接作平行于受护对象边界的直线、四边形或多边形等，再在它们的外围画出围护带，得到受护面积边界。
这种边界一般与煤层走向斜交。
2、 确定松散层保护边界
从受护面积边界向外量一段距离s ，得到松散层保护边界（见图1-1），s 的计算公式如下：
S=hctg φ
式中：S ——松散层保护边界宽度，m ；
h ——松散层厚度，m ；
φ——松散层移动角。
3、确定保护煤柱边界
垂线法留设煤柱，需要计算垂线长度，向上山方向的垂线长度为q ，向下山方向的垂线长度为l ，计算公式为：
θ
αββcos tg ctg 1)(∙∙'+'-=ctg h Hi q θαγγcos tg ctg 1)(∙∙'-'-=
ctg h Hi l 式中：Hi ——地表各点的埋藏深度，m ；
h ——松散层厚度，m ；
β',γ'——移动角；
α——煤层倾角；
θ——受护面积边界与煤层走向所交的锐角。
β'ctg =
θδθβ2222sin cos ctg ∙+∙ctg γ'ctg =θδθγ2222sin cos ctg ∙+∙ctg
式中：β，γ，δ——为峰峰矿区采用的下山、上山、走向移动角；分别采用
θ——受护面积边界与煤层走向所交的锐角。
保护煤柱留设标准
井田边界煤柱:30m;阶段煤柱:斜长为60m,若在两阶段留设,则上下阶段各留30m;井田浅部防水煤柱:斜长为50m; 断层煤柱:每侧各为20m;工业广场煤柱:根据工业广场占地面积,按几何作图法确定; 斜井井筒保护煤柱:两井中间为30m,两侧各为30m; 煤层大巷护巷煤柱:对近水平煤层,运输大巷与回风大巷布置在开采水平时,两巷水平间距为20m,垂距为10m,回风大巷上方留斜长为20m 的煤柱采区边界煤柱:20m;采区煤层上山:两巷中间为20m,两侧各为20m; 区段煤柱:斜长10m;矿井煤柱留设煤矿开采中,确定合理的煤柱尺寸,其影响因素就是煤层所受压力以及煤体强度。
通常,煤层埋藏深度与厚度较大、围岩较软时,煤柱承受的压力就较大。
煤柱强度主要取决于煤层的物理力学性质,并与煤柱的形状尺寸、巷道的服务年限及巷道支护情况有关。
目前,尚无计算煤柱尺寸的可靠方法,主要依靠现场实际经验确定。
井田边界煤柱:30m;阶段煤柱:斜长为60m,若在两阶段留设,则上下阶段各留30m; 井田浅部防水煤柱:斜长为50m;断层煤柱:断层煤柱的尺寸取决于断层的断距、性质、含水情况,落差很大的断层,断层一侧的煤柱宽度不小于30m;落差较大的断层,断层一的煤柱宽度一般为10~15m;落差较小的断层通常可以不留设断层煤柱。
工业广场煤柱:根据工业广场占地面积,按几何作图法确定; 斜井井筒保护煤柱:两井中间为30m,两侧各为30m;煤层大巷护巷煤柱:对近水平煤层,运输大巷与回风大巷布置在开采水平时,两巷水平间距为20m,垂距为10m,回风大巷上方留斜长为20m的煤柱采区边界煤柱:采区边界煤柱的作用就是:将两个相邻采区隔开,防止万一发生火灾、水害与瓦斯涌出时相互蔓延;避免从采空区大量漏风,影响正在生产的采区风量。
一般取10m;采区煤层上山:两巷中间为20m,两侧各为20m;区段煤柱:斜长10m;1、采区上(下)山间的煤柱宽度(沿走向):对薄及中厚煤层为20m;对厚煤层为20～30m。
保护煤柱的留设
保护煤柱的留设保护煤柱的留设、保护煤柱是指专门留在井下不予米出的、旨在保护其上方岩层内部和地表的保护对象不受开采影响的煤炭资源。
二、保护煤柱留设的原理在保护对象的下方留出一部分煤炭资源不予开采，使其周围煤炭的开采对保护对象不产生有危险性的移动和变形。
（一）围护带宽度1、受护对象2、围护带围护带作用：①抵消参数误差，②抵消井上下位置关系误差。
围护带宽度根据受护对象的保护等级确定。
（二）移动角值参数1、基岩移动角：①走向移动角8②上山移动角丫③下山移动角B2、松散层移动角（书）：①黄土层书=55°②风化坡积物书=45°③富水坡积物或砂层书=35移动角值参数示意图四、保护煤柱留设方法（一）所需资料1、保护对象特征及使用要求；2、地质、采矿条件，煤层埋藏、地质构造情况;3、矿区移动参数；4、精度符合要求的必要图纸。
（二）保护煤柱留设方法垂直剖面法、垂线法和数字标高法。
1、垂直剖面法采用图解的方法，作沿煤层走向和倾向的垂直剖面，在剖面图上确定煤柱的边界宽度，并投影至平面图上而得保护煤柱边界。
步骤（1）确定受护面积边界①确定建（构）筑物保护边界②确定围护带③确定受护面积边界受护面积边界应与煤层走向、倾向平行。
垂直剖面法受护边界的确定示图（2）确定保护煤柱边界在受护面积边界与煤层走向平行或垂直时所作的垂直剖面上，在松散层内用书角画直线，在基岩层内直接用基岩移动角（3、Y、S画直线，即可作出保护煤柱边界。
爛向剖面走向剖面仇I垂直剖面法留设保护煤柱示意图注意：在倾向剖面上，往上山方向用B角，往下山方向用Y角(3)保护煤柱压煤量估算(略)2、垂线法用解析方法留设保护煤柱，先作受护面积边界的垂线，利用公式计算垂线的长度，再在平面图上量出垂线长度，从而确定保护煤柱边界。
步骤：（1）确定受护面积边界在平面图上直接作平行于受护对象边界的直线，构成多边形。
再在其外围画出围护带，得受护面积边界。
这种边界多与煤层走向斜交。
保安煤柱留设
井田边界煤柱：30m；阶段煤柱：斜长为60m，若在两阶段留设，则上下阶段各留30m；井田浅部防水煤柱：斜长为50m；断层煤柱：每侧各为20m；工业广场煤柱：根据工业广场占地面积，按几何作图法确定；斜井井筒保护煤柱：两井中间为30m，两侧各为30m；煤层大巷护巷煤柱：对近水平煤层，运输大巷与回风大巷布置在开采水平时，两巷水平间距为20m，垂距为10m，回风大巷上方留斜长为20m的煤柱采区边界煤柱：20m；采区煤层上山：两巷中间为20m，两侧各为20m;区段煤柱：斜长10m；矿井煤柱留设煤矿开采中，确定合理的煤柱尺寸，其影响因素是煤层所受压力以及煤体强度。
通常，煤层埋藏深度和厚度较大、围岩较软时，煤柱承受的压力就较大。
煤柱强度主要取决于煤层的物理力学性质，并与煤柱的形状尺寸、巷道的服务年限及巷道支护情况有关。
目前，尚无计算煤柱尺寸的可靠方法，主要依靠现场实际经验确定。
井田边界煤柱：30m；阶段煤柱：斜长为60m，若在两阶段留设，则上下阶段各留30m；井田浅部防水煤柱：斜长为50m；断层煤柱：断层煤柱的尺寸取决于断层的断距、性质、水情况，落差很大的断层，断层一侧的煤柱宽度不小于30m；落差较大的断层，断层一的煤柱宽度一般为10~15m；落差较小的断层通常可以不留设断层煤柱。
井井筒保护煤柱：两井中间为30m，两侧各为30m；煤层大巷护巷煤柱：对近水平煤层，运输大巷与回风大巷布置在开采水平时，两巷水平间距为20m，垂距为10m，回风大巷上方留斜长为20m的煤柱采区边界煤柱：采区边界煤柱的作用是：将两个相邻采区隔开，防止万一发生火灾、水害和瓦斯涌出时相互蔓延；避免从采空区大量漏风，影响正在生产的采区风量。
一般取10m；采区煤层上山：两巷中间为20m，两侧各为20m;区段煤柱：斜长10m；1、采区上（下）山间的煤柱宽度（沿走向）：对薄及中厚煤层为20m；对厚煤层为20～30m。
工作面停采线至上（下）山的煤柱宽度：对薄及中厚煤约为20m；对于厚煤层约为30～40m。
工业场地保护煤柱留设方法
工业场地保护煤柱留设方法
－垂直剖面法
⒈确定工业场地受护边界
根据工业场地占地指标：大型井 0.8 ～ 1.1公顷/10万吨，中型井 1.3 ～ 1.8公顷/10万吨，小型井 2.0 ～ 2.5公顷/10万吨，或进行工业场地总平面设计，确定工业场地占地面积。
在平面图上通过被保护对象轮廓的角点分别作平行于煤层走向和倾向的四条直线，得到矩形abcd，再按保护等级留设围护带，得受护边界a’b’c’d’。
围护带宽度按下表选取：
⒉确定工业场地保护煤柱
⑴通过建筑物中心，沿煤层倾向作剖面Ⅰ-Ⅰ，把建筑物及围护带投影到剖面图上，由围护带边缘点m、n作冲积层移动角Φ，与基岩面相交与m1、n1点。
然后由m1点作上山移动角γ，由n1点作下山移动角β，分别交于煤层底板的m2及n2点。
再将m2、n2点投到平面图上，得M、N点，通过M、N分别作与煤层走向平行的直线，此即保护煤柱在下山方向和上山方向的边界线。
⑵通过建筑物中心，沿煤层走向作剖面II-II，把建筑物及围护带投影到剖面II-II上得k、l两点。
由k、l点作表土层移动角Φ，与基岩面交于k1、l1点，再由k1、l1点作走向移动角δ,分别交煤柱上边界线k2、l2点和下边界线k3、l3点。
再将k2、l2及k3、l3点转投到平面图上，与由剖面I-I所确定的煤柱边界线投影相交于A、B、C、D四点，ABCD即为所求的保护煤柱边界。
表土移动角与基岩移动角值的选取可参考下表：。
保护煤柱留设标准
xx边界煤柱：30m；阶段煤柱：斜长为60m，若在两阶段留设，则上下阶段各留30m；xx浅部防水煤柱：斜长为50m；断层煤柱：每侧各为20m；工业广场煤柱：根据工业广场占地面积，按几何作图法确定；斜井井筒保护煤柱：两井中间为30m，两侧各为30m；煤层大巷护巷煤柱：对近水平煤层，运输大巷与回风大巷xx置在开采水平时，两巷水平间距为20m，垂距为10m，回风大巷上方留斜长为20m的煤柱采区边界煤柱：20m；采区煤层xx：两巷中间为20m，两侧各为20m;区段煤柱：斜长10m；矿井煤柱留设煤矿开采中，确定合理的煤柱尺寸，其影响因素是煤层所受压力以及煤体强度。
通常，煤层埋藏深度和厚度较大、围岩较软时，煤柱承受的压力就较大。
煤柱强度主要取决于煤层的物理力学性质，并与煤柱的形状尺寸、巷道的服务年限及巷道支护情况有关。
目前，尚无计算煤柱尺寸的可靠方法，主要依靠现场实际经验确定。
xx边界煤柱：30m；阶段煤柱：斜长为60m，若在两阶段留设，则上下阶段各留30m；井田浅部防水煤柱：斜长为50m；断层煤柱：断层煤柱的尺寸取决于断层的断距、性质、含水情况，落差很大的断层，断层一侧的煤柱宽度不小于30m；落差较大的断层，断层一的煤柱宽度一般为10~15m；落差较小的断层通常可以不留设断层煤柱。
工业广场煤柱：根据工业广场占地面积，按几何作图法确定；斜井井筒保护煤柱：两井中间为30m，两侧各为30m；煤层大巷护巷煤柱：对近水平煤层，运输大巷与回风大巷布置在开采水平时，两巷水平间距为20m，垂距为10m，回风大巷上方留斜长为20m的煤柱采区边界煤柱：采区边界煤柱的作用是：将两个相邻采区隔开，防止万一发生火灾、水害和瓦斯涌出时相互蔓延；避免从采空区大量漏风，影响正在生产的采区风量。
一般取10m；采区煤层xx：两巷中间为20m，两侧各为20m;区段煤柱：斜长10m；1、采区上（下）山间的煤柱宽度（沿走向）：对薄及中厚煤层为20m；对厚煤层为20～30m。
保护煤柱留设标准
井田边界煤柱：30m；阶段煤柱：斜长为60m，若在两阶段留设，则上下阶段各留30m；井田浅部防水煤柱：斜长为50m；断层煤柱：每侧各为20m；工业广场煤柱：根据工业广场占地面积，按几何作图法确定；斜井井筒保护煤柱：两井中间为30m，两侧各为30m；煤层大巷护巷煤柱：对近水平煤层，运输大巷与回风大巷布置在开采水平时，两巷水平间距为20m，垂距为10m，回风大巷上方留斜长为20m的煤柱采区边界煤柱：20m；采区煤层上山：两巷中间为20m，两侧各为20m; 区段煤柱：斜长10m；矿井煤柱留设煤矿开采中，确定合理的煤柱尺寸，其影响因素是煤层所受压力以及煤体强度。
通常，煤层埋藏深度和厚度较大、围岩较软时，煤柱承受的压力就较大。
煤柱强度主要取决于煤层的物理力学性质，并与煤柱的形状尺寸、巷道的服务年限及巷道支护情况有关。
目前，尚无计算煤柱尺寸的可靠方法，主要依靠现场实际经验确定。
井田边界煤柱：30m；阶段煤柱：斜长为60m，若在两阶段留设，则上下阶段各留30m；井田浅部防水煤柱：斜长为50m；断层煤柱：断层煤柱的尺寸取决于断层的断距、性质、含水情况，落差很大的断层，断层一侧的煤柱宽度不小于30m；落差较大的断层，断层一的煤柱宽度一般为10~15m；落差较小的断层通常可以不留设断层煤柱。
工业广场煤柱：根据工业广场占地面积，按几何作图法确定；斜井井筒保护煤柱：两井中间为30m，两侧各为30m；煤层大巷护巷煤柱：对近水平煤层，运输大巷与回风大巷布置在开采水平时，两巷水平间距为20m，垂距为10m，回风大巷上方留斜长为20m的煤柱采区边界煤柱：采区边界煤柱的作用是：将两个相邻采区隔开，防止万一发生火灾、水害和瓦斯涌出时相互蔓延；避免从采空区大量漏风，影响正在生产的采区风量。
一般取10m；采区煤层上山：两巷中间为20m，两侧各为20m;区段煤柱：斜长10m；1、采区上（下）山间的煤柱宽度（沿走向）：对薄及中厚煤层为20m；对厚煤层为20～30m。
保护煤柱留设标准【最新版】
保护煤柱留设标准井田边界煤柱:30m;阶段煤柱:斜长为60m，若在两阶段留设，则上下阶段各留30m;井田浅部防水煤柱:斜长为50m;断层煤柱:每侧各为20m;工业广场煤柱:根据工业广场占地面积，按几何作图法确定;斜井井筒保护煤柱:两井中间为30m，两侧各为30m;煤层大巷护巷煤柱:对近水平煤层，运输大巷与回风大巷布置在开采水平时，两巷水平间距为20m，垂距为10m，回风大巷上方留斜长为20m的煤柱采区边界煤柱:20m;采区煤层上山:两巷中间为20m，两侧各为20m; 区段煤柱:斜长10m;矿井煤柱留设煤矿开采中，确定合理的煤柱尺寸，其影响因素是煤层所受压力以及煤体强度。
通常，煤层埋藏深度和厚度较大、围岩较软时，煤柱承受的压力就较大。
煤柱强度主要取决于煤层的物理力学性质，并与煤柱的形状尺寸、巷道的服务年限及巷道支护情况有关。
目前，尚无计算煤柱尺寸的可靠方法，主要依靠现场实际经验确定。
井田边界煤柱:30m;阶段煤柱:斜长为60m，若在两阶段留设，则上下阶段各留30m;井田浅部防水煤柱:斜长为50m;断层煤柱:断层煤柱的尺寸取决于断层的断距、性质、含水情况，落差很大的断层，断层一侧的煤柱宽度不小于30m;落差较大的断层，断层一的煤柱宽度一般为10~15m;落差较小的断层通常可以不留设断层煤柱。
工业广场煤柱:根据工业广场占地面积，按几何作图法确定;斜井井筒保护煤柱:两井中间为30m，两侧各为30m;煤层大巷护巷煤柱:对近水平煤层，运输大巷与回风大巷布置在开采水平时，两巷水平间距为20m，垂距为10m，回风大巷上方留斜长为20m的煤柱采区边界煤柱:采区边界煤柱的作用是:将两个相邻采区隔开，防止万一发生火灾、水害和瓦斯涌出时相互蔓延;避免从采空区大量漏风，影响正在生产的采区风量。
一般取10m;采区煤层上山:两巷中间为20m，两侧各为20m;区段煤柱:斜长10m;1、采区上(下)山间的煤柱宽度(沿走向):对薄及中厚煤层为20m;对厚煤层为20~30m。
第四章保护煤柱留设
γ=73º m1 H=250
n1
φ β=55º n2
A
B
q φ q1
Ⅰ-Ⅰ
k
C D φ k1 δ=73º k2
q2
m2
q3
k3
Ⅱ
a M m d
b Ⅱ n c N
Ⅰ
图 4-6 用垂直断面法设计保护煤柱 61
该地区的移动角参数为： β=55°，δ=γ=73°，ϕ=45°，用垂直断面法留设保护煤柱的方 法和步骤如下： （1）确定受护边界。通过建筑群的角点作平行于煤层走向和平行于煤层倾向的四条直 线，两两相交得一矩形保护范围．查表 4-2 得围护带宽度 s=15m，从矩形保护范围边界向外 圈出一围护带 s=15m，其外缘 abcd 即为受护边界； （2）过保护范围 abcd 的中心 o，作沿煤层走向和倾向的垂直剖面Ⅰ-Ⅰ、Ⅱ-Ⅱ； （3）在倾向垂直剖面上标出地表线，受护边界的位置 m、n，松散层和煤层等，并标 注出煤层的倾角 a=30°，煤层的厚度 m=2.5m，煤层的埋藏深度 H0＝250m，及简要的地层柱 状图； （4）在受护边界点 m、n 作松散层移动角 ϕ=45°，与基岩面相交于 m1、n1，再从 m1、n1 点分别作基岩移动角 γ=73° 和 β=55°，与煤层底板相交于 m2、n2 点，点 m2、n2 分别为沿煤 层倾向剖面上保护煤柱的上下边界。将 m2、n2 投影到平面图上，即得点 M、N； （5）将平面图上Ⅰ-Ⅰ线与保护边界的交点 q、k 投影到走向剖面Ⅰ-Ⅰ上，得 q、k 点。 从 q、k 点以 ϕ = 45 作直线，与基岩面相交于 q1、k1。再从 q1、k1 以基岩移动角 δ 作斜线； （6）将Ⅱ-Ⅱ剖面上的 m2、n2 点分别水平投影到Ⅰ-Ⅰ上，与Ⅰ-Ⅰ剖面上从 q1、k1 点以
保护煤柱留设及防水安全煤岩柱计算规范
. . . .天健矿业集团股份保护煤柱留设及防水安全煤岩柱计算规天健矿业集团股份二0一二年七月十五日目录一、保护煤柱的留设 (3)（一）基本概念和参数 (3)1、岩层移动角 (3)2、下沉系数（η） (4)3、围护带宽度 (5)（二）保护煤柱的留设方法 (5)二、防水安全煤岩柱的计算 (7)1、目的和意义 (7)2、计算公式 (7)一、保护煤柱的留设（一）基本概念和参数1、岩层移动角指在充分采动情况下，采空区上方地表最外侧的裂缝位置和采空区边界的连线与水平线之间在煤壁一侧的夹角。
符号为：下山移动角β；上山移动角γ；走向移动角δ；急倾斜煤层底板移动角λ；表土移动角ψ。
详见附图一。
附图一岩层移动角参数表附表1 序号名称符号取值围备注1 下山移动角ββ=δ-（0.6-0.7）αβ与煤层倾角成反比。
α为煤层倾角2 上山移动角γ55-60°3 走向移动角δ55-60°4 底板移动角λ55-60°用于急倾斜煤层5 表土移动角ψ45-50°干燥土层取大值，含水土层取小值说明：因本公司下属煤矿暂无实测岩移数据，表中数据仅供参考。
2、下沉系数（η）指在充分采动情况下，开采水平煤层时的地表最大下沉量与采高（多煤层开采时取累计采高）之比。
在开采倾斜煤层时，由于上覆岩层大致沿岩层法线方向弯曲，最大下沉区的移动基本上是法向移动，最大下沉量应为法向移动量的垂直分量，因此，下沉系数等于最大下沉量除以煤层倾角余弦值与采高的乘积。
下沉系数的大小与上覆岩层的坚固性系数成反比，与采煤方法、顶板管理方式和开采面积有关，与采深关系不大。
下沉系数表附表2序号 下沉系数 采煤方法 顶板管理 覆岩类型 适应围1 0.6 长壁式 全部陷落法 坚硬辉绿岩、石灰岩、石英岩、砾岩、砂砾岩、砂质页岩2 0.6-0.8 长壁式 全部陷落法 中硬 砂质页岩、泥质砂岩、页岩等3 0.8-1.0 长壁式 全部陷落法 软弱风化带岩石、粘土岩、第三系第四系表土层3、围护带宽度指建筑物边界与保护边界线之间的安全距离，一般取10-15m 。
保护煤柱设计
王家焉煤业有限公司保护煤柱设计方案（2012）王家焉煤矿地测科目录一、保护煤柱留设目的和任务 (3)二、保护煤柱设计参数 (3)（1）移动角 (3)（2）维护带 (3)三、保护煤柱留设的计算 (4)（1）确定受护边界 (4)（2）确定松散层保护边界 (5)（3）确定保护煤柱边界 (5)四、设计成果 (6)五、建议 (6)附1：王家焉煤矿保护煤柱留设尺寸表 (7)附2：5#煤层保安煤柱图 (7)一、保护煤柱留设目的和任务保护煤柱是指专门留设在井下不予采出的、目的是保护其上方岩层内部和地表的上述保护对象不受开采影响的那部分煤体。
留设保护煤柱是保护各类防水（沙）、上覆岩层和地面建筑、构筑物不受开采影响。
为了各煤矿能够安全生产，避免因地下采矿引发的房屋裂缝、倒塌等威胁居民生命财产安全的地质灾害发生，我矿对所有煤矿井田内的所有村庄范围进行测绘、调查，对村庄保护煤柱重新进行测量设计。
二、保护煤柱设计参数（1）移动角正确选取移动角是保护煤柱设计的关键。
移动角是指在充分采动或接近充分采动的条件下，主断面上临界变形值的点和开采边界的连线与水平线在煤柱一侧所夹的角。
砖石结构房屋的临界变形值为i=3mm/m;k=0.2*10-3mm/m2;§=2mm/m。
（2）维护带保护煤柱留设时，由于地质采矿条件的差异、移动角的误差、井上下位置关系的不准确等因素，使得所留设的保护煤柱的尺寸和位置出现偏差。
因此，留设的保护煤柱应具备一定的备用尺寸。
在地面上加维护带加维护带在煤层层面上加维护带加备用尺寸（s=30-H/6,s为维护带宽度,H为深度减小移动角2°-5°通过建筑物的角点做平行于煤层走向和煤层倾向的四条直线，俩俩相交的一矩形范围。
建筑物和构筑物的保护等级维护带宽度s(m)Ⅰ20Ⅱ15Ⅲ10Ⅳ 5三、保护煤柱留设的计算村庄和公路以及各类防水（沙）、建（构）筑物受护范围确定后，利用垂线法计算设计其保护煤柱范围，然后按参数计算完成。
煤矿工业广场保护煤柱留设计算方法
该矿主、副井筒保护煤柱留设需要考 虑井筒位置、采深、煤层倾角、煤柱 宽度等因素，采用经验公式对煤柱受 力进行分析，并结合工程类比法确定 煤柱留设尺寸。
工程实例三：某矿铁路保护煤柱留设
总结词
根据铁路线路位置和运输要求，采用数值模拟和工程类比等方法，对铁路保护煤柱进行 留设计算。
详细描述
该矿铁路保护煤柱留设需要考虑铁路线路位置、运输要求、煤柱宽度等因素，采用数值 模拟方法对煤柱应力场、位移场进行模拟分析，并结合工程类比法确定煤柱留设尺寸。
结果输出
根据需要，输出模型的位移场、应力场、应变场等结果。
结果分析
对输出的结果进行分析，评估保护煤柱的稳定性、安全性等。
结果优化
根据分析结果，对模型进行优化设计，提高保护煤柱的稳定性、 安全性等。
05
保护煤柱留设的工程实 践
工程实例一：某矿工业广场保护煤柱留设
总结词
根据矿区地质条件和开采技术条件，采用数值模拟和工程类比等方法，对工业广场保护煤柱进行留设计算。
详细描述
在进行地面建筑物保护煤柱留设时，应充分考虑建筑物的用途、结构、基础类型 以及受采动影响的程度等因素。根据建筑物的重要性和受采动影响的程度，可采 用不同的留设原则，如整体保留、部分保留或不留设等。
井筒保护煤柱留设
总结词
井筒保护煤柱留设是为了确保井筒的正常使用和安全，需根据井筒的用途、结 构和使用要求等因素进行综合考虑。
推广应用价值
本研究提出的煤柱留设方法具有推广应用价值，可在其他 类似条件的矿区进行应用和验证，提高我国煤矿生产的整 体水平。
谢谢观看
详细描述
该矿工业广场保护煤柱留设需要考虑矿区地质条件、采深、煤层倾角、煤柱宽度等因素，采用数值模拟方法对煤 柱应力场、位移场进行模拟分析，并结合工程类比法确定煤柱留设尺寸。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精品文档
井田边界煤柱：30m
阶段煤柱：斜长为60m若在两阶段留设，则上下阶段各留
30m
井田浅部防水煤柱：斜长为50m 断层煤柱：每侧各为20m
工业广场煤柱：根据工业广场占地面积，按几何作图法确定；斜井井筒保护煤柱：两井中间为30m,两侧各为30m煤层大巷护巷煤柱：对近水平煤层，运输大巷与回风大巷布
置在开采水平时，两巷水平间距为20m垂距为10m回风大巷上方留斜长为20m 的煤柱采区边界煤柱：20m
采区煤层上山：两巷中间为20m两侧各为20m;区段煤柱：斜长10m
矿井煤柱留设
煤矿开采中，确定合理的煤柱尺寸，其影响因素是煤层所受压力以及煤体强度。
通常，煤层埋藏深度和厚度较大、围岩较软时，煤柱承受的压力就较大。
煤柱强度主要取决于煤层的物理力学性质，并与煤柱的形状尺寸、巷道的服务年限及巷道支护情况有关。
目前，尚无计算煤柱尺寸的可靠方法，主要依靠现场实际经验确定。
井田边界煤柱：30m
阶段煤柱：斜长为60m若在两阶段留设，则上下阶段各留 30m井田浅部防水煤柱：斜长为50m
断层煤柱：断层煤柱的尺寸取决于断层的断距、性质、含水情况，落差很大的
断层，断层一侧的煤柱宽度不小于 30m落差较大的断层，断层一的煤柱宽度一般为i0~i5m落差较小的断层通常可以不留设断层煤柱。
工业广场煤柱：根据工业广场占地面积，按几何作图法确定；斜井井筒保护煤柱：两井中间为30m，两侧各为30m；
煤层大巷护巷煤柱：对近水平煤层，运输大巷与回风大巷布置在开采水平时，两巷水平间距为20m垂距为10m回风大巷上方留斜长为20m的煤柱采区边界煤柱：采区边界煤柱的作用是：将两个相邻采区隔开，防止万一发生火灾、水害和瓦斯涌出时相互蔓延；避免从采空区大量漏风，影响正在生产的采区风量。
一般取10m
采区煤层上山：两巷中间为 20m两侧各为20m;
区段煤柱：斜长10m
1、采区上（下）山间的煤柱宽度（沿走向）：对薄及中厚煤层为20m 对厚煤层为20〜30m工作面停采线至上（下）山的煤柱宽度：对薄
及中厚煤层约为20m对于厚煤层约为30〜40m
2、上下山区段平巷之间的煤柱宽度：对薄及中厚煤层约为8〜15m
精品文档
对于厚煤层约为30m
3、运输大巷一侧煤柱宽度：对薄及中厚煤层约为20〜30m对于厚煤层约为25〜50m
4、回风大巷一侧煤柱宽度：对于薄及中厚煤层约为20m对于厚煤层约为20〜30m
5、采区边界两个采区之间的煤柱宽度为10m
6、断层一侧煤柱宽度根据断层落差及含水等具体情况而定：落差大且含水时留30〜50m落差较大留10〜15m采区内落差小的断层通常不留煤柱。
应当指出：大巷布置在较坚硬的岩层中，或大巷距煤层垂距在 20m以上时，一般不受采动影
响，其上方不留设护巷煤柱。
采区内留设的煤柱可以回收一部分，如区段隔离煤柱、上（下）山之间及其两侧的煤柱等。
精品文档
欢迎您的下载，
资料仅供参考!
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。
