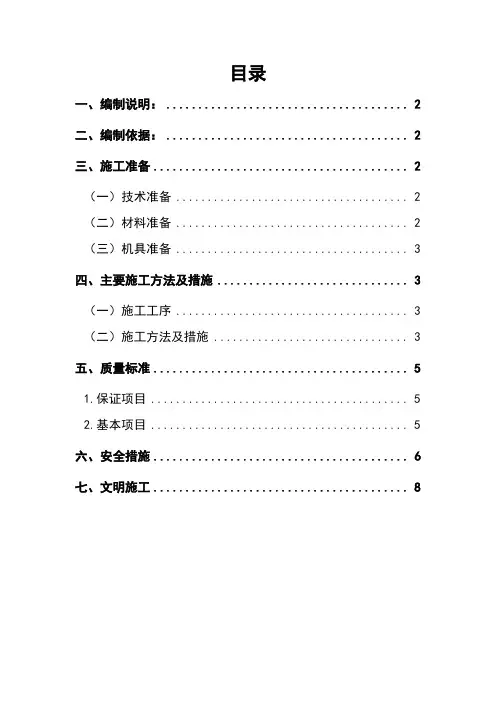

目录

一、编制说明： (2)

二、编制依据： (2)

三、施工准备 (2)

（一）技术准备 (2)

（二）材料准备 (3)

（三）机具准备 (3)

四、主要施工方法及措施 (3)

（一）施工工序 (3)

（二）施工方法及措施 (3)

五、质量标准 (6)

1.保证项目 (6)

2.基本项目 (6)

六、安全措施 (7)

七、文明施工 (10)

一、编制说明：

资中县城新区综合体项目是一个大型公共建筑，且空间多维变换，吊顶设备繁多，吊顶的空间跨度大，高度高，是典型的大跨度大空间的室吊顶工程，吊顶施工的技术要求高，根据现行规GB50210-2001建筑装饰装修工程质量验收规第六章吊顶工程，6.1一般规定的6.1.11中规定“当吊杆长度大于1.5m时，应设置反支撑”中要求，项目部编制此专项方案。

二、编制依据：

1. 市中建大康建筑有限公司资中县城新区综合体装饰合同文件

2. 中国建筑西南设计研究院资中县城新区综合体装饰工程施工图

3. 市中建大康建筑有限公司资中县城新区综合体装饰工程施工方案

4. 相关的规、规程和标准

4.1《建筑工程质量管理条例》

4.2《建筑装饰装修工程质量验收标准》(GB50210-2001)

4.3《建筑工程施工质量验收统一标准》（GB50300-2013）

4.4《建筑施工手册》

5. 本公司质量、安全、现场文明施工管理和各种工序工法的标准程序文件

三、施工准备

（一）技术准备：

1.施工现场轴线、标高控制线已交接并完成校核复测。

2.吊顶排版、深化、节点图纸齐全，具备指导施工条件。

3.将吊顶图纸与机电专业图纸核对，及时发现相互影响的部位并协商解决。

4.分析前后工序对转换层施工的影响，如出现问题则对工序进行适当调整。（二）材料准备：

1.L50×50×5角钢、200×200×10钢板

2.膨胀螺栓

3.防锈漆

4.φ10吊杆

（三）机具准备

1.电焊机

2.切割机

3.电缆

四、主要施工方法及措施

（一）施工工序

测量放线→打孔埋胀栓→安装角钢吊杆→焊接转换层钢架→涂刷防锈漆→验收

（二）施工方法及措施

1.测量放线：清理现场，复测轴线、标高线控制线，根据吊顶转换层深化图纸，在顶板上弹线定位，吊点间距为3000mm×1200mm。

2.打孔埋胀栓：根据定位使用电钻打孔，清孔后将胀栓砸如孔中。

3.安装角钢吊杆：将已开孔的50×50×5角码与角钢一端焊接（角钢长度根据吊顶高度确定），此端与顶板胀栓连接拧紧。部分房间应顶板下布满管线，无

法安装吊杆，或者房间跨度较大（超过2.5m），吊顶转换层高度较大的则需要在不影响天花标高的情况下，在墙面上设置直角三角形反支撑点，横向使用方钢管直接与支撑点焊接，具备设置吊杆条件的，方钢管要与吊杆栓接或焊接。

4.焊接转换层钢架：根据下图将角钢焊接形成装换层。转换层角钢末端用角码与墙体固定。转换层水平网架由50角钢组成，间距3000mm×1200mm，网架边缘部分距墙200mm设置50角钢边框，走廊等狭窄空间装换层必须形成“井”字框架体系以增加整体刚度。

5.涂刷防锈漆：涂刷灰色防锈漆，分三遍涂刷。

6.验收：转换层完成后报总包、监理、业主单位验收。

五、质量标准

1.保证项目

（1）焊接材料应符合设计要求和有关标准的规定，应检查质量证明书及烘焙记录。

（2）焊工必须经考试合格，检查焊工相应施焊条件的合格证及考核日期。

（3）焊缝表面Ⅰ、Ⅱ级焊缝不得有裂纹、焊瘤、烧穿、坑等缺陷。Ⅱ级焊缝不得有表面气孔、夹渣、坑、裂纹、电擦伤等缺陷，且Ⅰ级焊缝不得有咬边、未焊满等缺陷。

2.基本项目

（1）焊缝外观：焊缝外形均匀，焊道与焊道、焊道与基本金属之间过渡平滑，焊渣和飞溅物清除干净。

（2）表面气孔：Ⅰ、Ⅱ级焊缝不允许；Ⅲ级焊缝每50mm长度焊缝允许直径≤0.4t；且≤3mm气孔2个；气孔间距≤6倍孔径。

（3）咬边：Ⅰ级焊缝不允许。

Ⅱ级焊缝：咬边深度≤0.05t，且≤0.5mm，连续长度≤100mm，且两侧咬边总长≤10%焊缝长度。

Ⅲ级焊缝：咬边深度≤0.lt，且≤lmm。

3允许偏差项目，见下表

注：b为焊缝宽度，t为连接处较薄的板厚，h f为焊角尺寸。

六、安全措施

1.现场施工时，要派2名责任心强的安全员现场指挥、监督，及时发现、纠正非法违章行为。

2. 进入施工现场禁止吸烟，禁止酒后作业，禁止追逐打闹，禁止窜岗，禁止操作与自己无关的机械设备，严格遵守各项安全操作规程和劳动纪律；

3.进入施工现场必须戴好合格的安全帽，系紧下颚带，锁好带扣，高处作业必须系好合格的防火安全带，系挂牢固，高挂低用；

4.施工现场严禁吸烟、偷窃、赌博、打架斗殴等违法乱纪行为；

5.施工现场严禁高声喧哗、追逐嬉戏；

6.架子搭设和拆除严禁夜间作业。

7.搭设和拆除脚手架、传送钢件时要轻拿轻放，严禁远距离或高空抛掷；

8.不得未经同意拆卸建筑成品。

9.焊接作业人员必须是经过电、气焊专业培训和考试合格，取得特种作业操作证的电气焊工并持证上岗。（在有效期）

10.作业人员必须经过入场安全教育考核合格后才能上岗作业。

11.电焊作业人员作业时必须使用头罩或手持面罩，穿干燥工作服，绝缘鞋，用耐火防护手套，耐火的护腿套、套袖及其他劳动防护，保护用品，安全用具。要求上衣不准扎在裤子里，裤脚不准塞在鞋（靴）里，手套套在袖口外。

12.进入作业地点时，先检查、熟悉作业环境。若发现不安全因素、隐患，必须及时向有关部门汇报，并立即处理，确认安全后再进行施工作业。对施工过程中发现危及人身安全的隐患，应立即停止作业，及时要求有关部门处理解决。现场所有安全防护设施和安全标志等，严禁私自移动和拆除，如需暂时移动和拆除的须报经有关负责人审批后，在确保作业人员及其他人员安全的前提下才能拆移，并在工作完毕（包括中途休息）后立即复原。

13.严禁借用金属管道，金属脚手架、轨道，结构钢筋等金属物代替导线作用。

14.焊接电缆横过通道时必须采取穿管，埋入地下，架空等保护措施。

15.作业时如遇到以下情况必须切断电源：

a.改变电焊机接头；

b.更换焊件需要改接二次回路时；

c.转移工作地点搬运焊机时；
