惠普刀片服务器OA管理使用说明
惠普刀片服务器OA管理第一部分：OA 管理模块一、设置OA 的静态IP 地址：1、设置下图中的Insight Display （管理显示屏）；2、在主菜单中, 移动光标到Enclosure Settings . 点击 OK .3、选中“OA1 IP Adress ”并点击；Hot-plug power suppliesInsight DisplayHH storage 2P/4P2P4、将OA1 Network 设成静态（Static）；5、设置OA1的IP地址、掩码、网关，然后点击OK接受。
二、用PC连接OA进行配置：1、用网线将PC与OA模块上的管理网口（RJ45）相连；2、打开IE ，输入刚才设定的OA IP 地址，在出现的网页中输入用户名：Administrator ，密码：****(OA 模块上有写有Password 的卡片)。
3、对OA 进行初始化配置：c7000 enclosure —Rear3+3 C19 cordsHot-plug redundant Network and serial connectorsEnclosure links Redundant Onboard Administrators4、设置机柜名称和机箱名称；5、添加管理用户和权限；6、网络设置，应设置成静态IP 地址；7、设置机箱内每个模块槽的IP 地址，即设置刀片服务器的ILO地址（设定起始地址即可，OA会自动从Bay1按顺序排列到Bay16）和网络模块的管理地址；8、设置电源模式；9、初始设置完成；三、进入OA管理界面，可以对刀片服务器进行管理。
1、对刀片服务的管理下图可以查看刀片服务器的型号、序列号、HBA物理地址。
点击ILO按钮，再点击Integrated Remote Console Fullscreen选项，出现登陆界面输入该主机的ILO账号名与口令后，对服务器进行管理与在本地操作一样。
2、电源使用情况查看3、机箱风扇状态查看4、在OA中管理显示屏11/ 1212/ 12。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
惠普刀片服务器OA管理
第一部分：OA 管理模块
一、设置OA 的静态IP 地址：

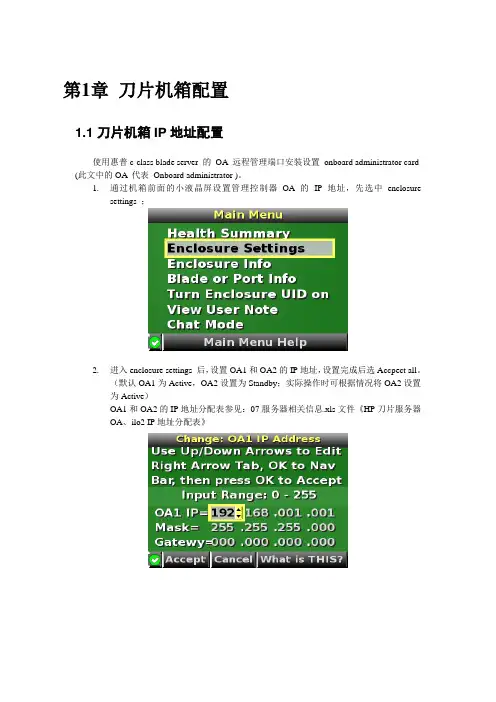

1、设置下图中的Insight Display （管理显示屏）；
2、在主菜单中, 移动光标到Enclosure Settings . 点击 OK .
3、选中“OA1 IP Adress ”并点击；
Hot-plug power supplies
Insight Display
HH storage 2P/4P
2P
4、将OA1 Network 设成静态（Static）；
5、设置OA1的IP地址、掩码、网关，然后点击OK接受。
二、用PC连接OA进行配置：
1、用网线将PC与OA模块上的管理网口（RJ45）相连；
2、打开IE ，输入刚才设定的OA IP 地址，在出现的网页中输入用户名：Administrator ，密码：****(OA 模块上有写有Password 的卡片)。
3、对OA 进行初始化配置：
c7000 enclosure —Rear
3+3 C19 cords
Hot-plug redundant Network and serial connectors
Enclosure links Redundant Onboard Administrators
4、设置机柜名称和机箱名称；
5、添加管理用户和权限；
6、网络设置，应设置成静态IP 地址；
7、设置机箱内每个模块槽的IP 地址，即设置刀片服务器的ILO地址（设定起始地址即可，OA会自动从Bay1按顺序排列到Bay16）和网络模块的管理地址；
8、设置电源模式；
9、初始设置完成；
三、进入OA管理界面，可以对刀片服务器进行管理。
1、对刀片服务的管理
下图可以查看刀片服务器的型号、序列号、HBA物理地址。
点击ILO按钮，再点击Integrated Remote Console Fullscreen选项，出现登陆界面输入该主机的ILO账号名与口令后，对服务器进行管理与在本地操作一样。
2、电源使用情况查看
3、机箱风扇状态查看
4、在OA中管理显示屏
11/ 12
12/ 12。
