非晶合金变压器规格大全及保养
S(B)H-M非晶合金卷铁芯电力变压器汇总
01S(B)H-M□/□非晶合金卷铁芯电力变压器功能特点：1.变压器铁芯用非晶合金带材卷制而成，空载损耗比S9型变压器降低80%左右，比JB/T10318规定值低25%左右。
2.变压器低压采用铜箔线圈，增强变压器承受短路的能力。
3.变压器联结组采用DYN11，减少谐波对电网的影响，改善供电质量4.邮箱和箱盖焊为一体的全密封结构，延长使用寿命，免维修。
5.变压器采用真空注油，可完全排除线圈中的气泡，确保绝缘性能稳定。
6.每台变压器出厂前都进行峰值电压高于国家标准25%的全波雷电冲击试验，确保变压器安全可靠运行。
型号含义：S ——————三相B ——————铜箔低压线圈H ——————非晶合金铁芯16 ——————性能水平代号M ——————密封式□ ——————额定容量(KVA)□ ——————电压等级（KV）应用范围：产品被广泛用于高层以建筑、工厂和地下配电站等地方。
产品认证：国家变压器质量监督检验中心:NO.CTQC/B-06.62302SC(B)9/10-□/□系列树脂绝缘干式变压器功能特点：1.防火、防爆、免维护，无污染，体积小，可直接安装在负荷中心。
2.局部放电量更小，噪声低，散热能力强。
3.在强迫风冷条件下可以在125%额定负载下长期运行，并配有智能温控仪，具有故障报警，超温报警，超温跳闸以及黑匣子功能。
型号含义：S ——————三相C ——————固体成型（环氧树脂浇注）B ——————低压箔式线圈9 ——————性能水平代号□ ——————额定容量(KVA)□ ——————额定电压（高压KV）应用范围：广泛应用于输变电系统，如宾馆，机场，高层建筑，商业中心，住宅小区等重要场所，以及地铁，冶炼，电厂，轮船，海洋钻井平台等环境恶劣场所。
产品认证：国家变压器质量监督检验中心:NO.CTQC/B-07.00103SG(B)10 H级绝缘干式电力变压器功能特点：1.承受热冲击能力，过负载能力大。
SCBH15系列10kV非晶合金干式变压器
- 49 -性能参数 Functional data相数Phase: 3相频率Frequency: 50Hz局部放电Partial charging: 不大于No more than 10pC绝缘耐热等级 Insulation level: F 级绕组平均温升Average Winding arising: 不大于No more than 100K噪音水平Noise level: 声级符合Sound Level conforms to JB/T 10088-2004表2性能参数 Table 2 Functional data表1 绝缘水平 Table 1 Insulation level注: 带“*”的联结组Yyn0适用于容量≤400kV A 的变压器 特殊规格或非标产品的各项技术参数由供需双方协商确定。
Note: With the “*”ector group Yyn0 is suit for the transformer capacity is no more than 400kV AThe client should consult with supplier sbout the technical data when speical model or non-standard product is needed.节能效果 Effect of energy conservation非晶干变的空载损耗比现行国标GB/T10228-1997中表4组Ⅰ规定的数值降低四分之三。
以630kVA 为例，SCBH15-630/10与SC10-630/10相比，空载损耗降低925W 。
假设：无功经济当量k1=0.1kW/kWar;年运行时间T=8760h:电费单价A=0.6元/kWh;年平均负载系数取0.8，一台容量为630kVA 的SCBH15型的非晶干变代替SC10型干变运行可降低运行损耗P 为:P=[1.345+0.1×1.6×630×10-2+5.875×0.82]-[0.42+0.1×0.5×630×10-2+5.875×0.82]=1.618kW 运行一年的经济效益和社会效益如下:节约电能14174度(kWh)、节约电能电费8504元、节煤5.8吨；少排放二氧化碳11.7吨、相当于增加净化空气的森林面积31200m 2Amorphous Dry Type Transformer's No-load Loss is 3/4 less than the required data in GB/T10228-1997 Table 4 Group Ⅰ, Compare SCBH15-630/10min SC10 Dry Type transformer, the No-load Loss deducted 925W.Suppose when k1=0.1Kw/kVar; working hour/year T=8760h payment of electricity charge=RMB 0.6 yuan/kWh, yearly onload modulus is 0.8, a SCBH 10 Amorphous Dry Type Transformer with the capacity is 630kV A can reduce loss P as following.A year running economical and social bene fit is,save electricity energy 14174(kWh) Discharge less CO2 11.7T Save payment of eletricity charge RMB 8504Yuan, Save Coal 5.8T, It is to say this increased 31200m 2 forest area.SCBH15系列10kV 非晶合金干式变压器SCBH15 Series 10kV amorphous alloy dry transformer。
SBH系列非晶合金配电变压器
５４ １２００７．１ １／１ ２电力系统装备
Ｓ Ｂ Ｈ系列非晶合金配电变压器
上海置信电气股份有限公司引进美国
Ｇ Ｅ公司的专有技术，并结合多项自主专 利技术开发出ＳＢＨ系列非晶合金配电变压
器。其采用全密封结构，可延长使用寿 命，实现免维护，既可放置地下或水下环
境运行，也可用于易燃易爆等防火要求高
本文链接：/Periodical_dlxtzb200711017.aspx
了产品的可靠性。自１ ９９８年以来至２００６ 年底，已有３０ ０００多台ＳＢＨ系列非晶合金 配电变压器挂网运行。
１ 产品特点
（１）产品采用箔式线圈，增强了变 压器承受短路的能力。容量为５０ ｋＶＡ、 ５００ ｋＶＡ、８００ ｋＶＡ、１ ６００ ｋＶＡ的产品相
表１ ＳＢＨ系列非晶合金配电变压器的主要 技术参数（以ＳＢＨｌ ５－Ｍ－４００／１ Ｏ为例）
的场所工作。 该产品适用于电能不足、负荷波动大
以及难以进行日常维护的地区，并广泛应 用于城乡电网改造和国家重点工程中。其
ＳＢＨｌ ５９ＤＳＢＨｌ６非晶合金变压器空载损 耗ｉ；Ｉ：；Ｓ９型硅钢变压器分别降低约７５％和
８０％。 上海置信电气股份有限公司已通过
ＩＳ０９器质量监督检验中心 的突发短路试验。
（２）变压器采用全密封结构，；ｒｈ箱 和箱盖焊为一体，运行ａ寸ｆ，ｒｈ箱内变压器 油、绝缘件与外界大气隔绝，不会受到 大气污染和氧化，并且可以浸在水中安 全运行。
（３）全密封电缆接插件，使高压柜 内无裸露带电部分，确保操作安全。
（４）变压器采用真空注油，可完全
电压高于国家标准２５％的全波雷电冲击试 验，确保变压器长期安全可靠运行。
（６）变压器联结组采用Ｄｙｎｌ １，减 少谐波对电网的影响，改善供电质量。
分析非晶合金铁心配电变压器运维要点
电力技术
分 析 非 晶合 金铁 心 配 电 又 器运 维 要 ， 占 Ｉ ’
刁
■贾 伟
王
硕
近年来，随着我 国经济转型的不断深入，电力行业得到 了 快速 的发 展 ，同时随着国家节能降耗政 策的推广 ， 相 关的电力节能产品越来越受 到人们的重视 。合金铁心配电变压器作为新型 的节能设备 ，具有低能耗 、 高稳定性的优 点，并且随着制造技术和生产工艺水平 的不断提 升，其得 到 了广泛的应 用。在合金铁心配电变压 器的运行过程 中，对其进行运行
由于非晶合金铁心变压器的损耗较低 ， 从 而使得其具有温升低 、发
热少 、 超载能力强的特 点。 通过实践表 明， 非晶合金铁心变压器具有安
全可靠的运行性能 ，并且运行 维护较 为方便和有效 ，使得返修率较低。 在非 晶合金铁 心变压器 的运行过 程中 ，需要对其进行 实时的维护和检 查， 对 于出现 的问题进行及时的反馈和解决 ， 确保非晶合金铁心变压器 安全稳定的运行。具体要点表现在以下方 面：
器保护时对短路容量和灵敏度 进行检查 ， 以及对变压器运行 声音和变压
（ 一 ）非 晶合 金 铁 心
现 如今 ，配 电变压器 中的非 晶合金带 材分为三种 ，分别 是宽度为
２ １ ３ 毫米 、１ ７ ０毫米和 １ ４ ２ 毫米的带材。一般非 晶合金带材 的厚度都 比 较 低， 仅为普通硅钢片的十分之 一。 但 是其硬度较高一般可 以达到硅钢 片的五倍 以上 ， 较高的硬 度使得非 晶合金 的加工剪切变的相对困难 ， 对 加工设备 和剪切 刀具 的要求较高 。 因此非 晶合金变压器 的铁心材料一般
采用 同一宽度 的合金带材 ，并将带材 的截面切割成长方形 的铁 心结构 。 在进行 非晶合金 铁心制作 时， 首先根据铁 心需要 的程度对非 晶合金带材

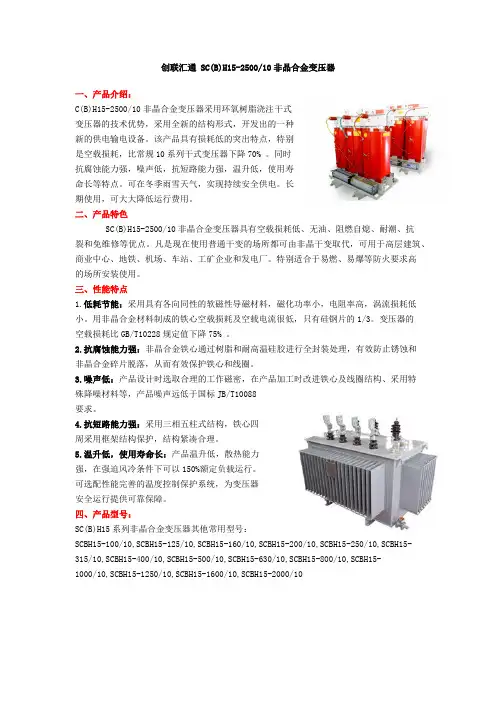

创联汇通 SC(B)H15-2500非晶合金变压器
创联汇通 SC(B)H15-2500/10非晶合金变压器一、产品介绍：C(B)H15-2500/10非晶合金变压器采用环氧树脂浇注干式变压器的技术优势，采用全新的结构形式，开发出的一种新的供电输电设备。
该产品具有损耗低的突出特点，特别是空载损耗，比常规10系列干式变压器下降70% 。
同时抗腐蚀能力强，噪声低，抗短路能力强，温升低，使用寿命长等特点。
可在冬季雨雪天气，实现持续安全供电。
长期使用，可大大降低运行费用。
二、产品特色SC(B)H15-2500/10非晶合金变压器具有空载损耗低、无油、阻燃自熄、耐潮、抗裂和免维修等优点。
凡是现在使用普通干变的场所都可由非晶干变取代，可用于高层建筑、商业中心、地铁、机场、车站、工矿企业和发电厂。
特别适合于易燃、易爆等防火要求高的场所安装使用。
三、性能特点1.低耗节能：采用具有各向同性的软磁性导磁材料，磁化功率小，电阻率高，涡流损耗低小。
用非晶合金材料制成的铁心空载损耗及空载电流很低，只有硅钢片的1/3。
变压器的空载损耗比GB/T10228规定值下降75% 。
2.抗腐蚀能力强：非晶合金铁心通过树脂和耐高温硅胶进行全封装处理，有效防止锈蚀和非晶合金碎片脱落，从而有效保护铁心和线圈。
3.噪声低：产品设计时选取合理的工作磁密，在产品加工时改进铁心及线圈结构、采用特殊降噪材料等，产品噪声远低于国标JB/T10088要求。
4.抗短路能力强：采用三相五柱式结构，铁心四周采用框架结构保护，结构紧凑合理。
5.温升低，使用寿命长：产品温升低，散热能力强，在强迫风冷条件下可以150%额定负载运行。
可选配性能完善的温度控制保护系统，为变压器安全运行提供可靠保障。
四、产品型号：SC(B)H15系列非晶合金变压器其他常用型号：SCBH15-100/10,SCBH15-125/10,SCBH15-160/10,SCBH15-200/10,SCBH15-250/10,SCBH15-315/10,SCBH15-400/10,SCBH15-500/10,SCBH15-630/10,SCBH15-800/10,SCBH15-1000/10,SCBH15-1250/10,SCBH15-1600/10,SCBH15-2000/10五、技术参数六、技术标准：IEC60076-11：2004 干式电力变压器GB1094.1-1996 电力变压器GB1094.11-2007 干式电力变压器GB/T22072-2008 干式非晶合金铁芯配电变压器技术参数和要求七、使用环境：SC(B)H15-2500/10非晶合金变压器使用环境a.海拔海拔不超过1000m.b.环境温度最高气温+40℃最高日平均气温+30℃最高年平均气温+20℃最低气温 -30℃(适用于户外式变压器)最低气温 -5℃ (适用于户内式变压器)c.电源电压的波形电源电压的波形似于正弦波。
非晶合金变压器维护
非晶合金变压器维护在电力系统中，变压器是非常重要的设备之一，起到了稳定电压、转换电能等作用。
然而，在长期使用过程中，变压器的运行状态会发生变化，需要进行维护。
非晶合金变压器是一种新型的变压器，其维护也有其独特之处。
一、非晶合金变压器非晶合金变压器是一种利用非晶合金材料制造的变压器。
与传统变压器相比，其具有更高的效率、更小的体积和重量，还能够承受较高的短路电流以及抵御电磁干扰等特点。
非晶合金变压器的主要部件包括铁芯、线圈、冷却系统等。
二、非晶合金变压器维护1. 清洗变压器的油箱需要定期清洗，以保证油箱内部的清洁和绝缘状态。
清洗时需要先排空油箱中的变压器油，然后将油箱内的污垢、铜屑等清除干净，最后再注入新的变压器油。
2. 检查线路非晶合金变压器的线圈通常采用铝箔卷绕而成，需要定期检查线圈的连接和绝缘状况。
线圈连接处应紧固牢固，绝缘状况良好。
3. 检查铁芯非晶合金变压器的铁芯通常采用带状铁芯或C型铁芯，需要定期检查其磁路状态、磁阻、磁通密度等参数。
铁芯表面应无裂纹、无锈斑、无凹陷等缺陷，以保证其正常工作。
4. 检查油温变压器的工作温度对其性能影响很大，因此需要定期检查油温。
在正常工作负荷下，变压器油温一般应控制在70℃以下。
5. 更换油封圈非晶合金变压器的油封圈需要定期更换，以保证其密封性。
更换油封圈前需要先排空油箱中的变压器油，然后将原油封圈拆卸并清除，最后再安装新的油封圈。
6. 检查冷却系统变压器的冷却系统对其正常运行也很重要，需要定期检查冷却水、水管道和冷却器的状态，保持其清洁和流畅。
同时，也需要注意冷却系统的防冻、防腐等问题。
三、总结非晶合金变压器具有高效、小型、抗短路能力强等优点，但也需要定期进行维护，以保证其正常运行。
维护的主要内容包括清洗、线路检查、铁芯检查、油温检查、油封圈更换和冷却系统检查等。
通过定期维护，可以延长非晶合金变压器的使用寿命，提高其可靠性和稳定性。
非晶合金铁芯配电变压器性能简介
非晶合金铁芯配电变压器性能简介第一篇：非晶合金铁芯配电变压器性能简介非晶合金铁芯配电变压器性能简介2005年国务院发出了《关于做好建设节约型社会近期工作的通知》，2006年《中华人民共和国国民经济和社会发展第十一个五年规划纲要》中提出：“全面落实科学发展观，加快经济增长方式转变，建设资源节约型、环境又好型社会，实现可持续发展。
”并要求：“强化能源节约和高效利用的政策导向，加大节能力度。
通过优化产业结构特别是降低高耗能产业比重，实现结构节能；通过开发推广节能技术，实现技术节能。
”《国家电网公司农网“十一五”科技发展规划纲要》明确要求：继续加强农网建设，调整网络布局，优化网络结构，提高电网供电能力、提高农网整体装备技术水平、提高供电质量和供电可靠性；加强“四新”技术和产品的研究开发与推广应用。
一次设备建设中，大力推广节能型、环保型配电变压器，提高农网节能降损水平。
积极推广应用节能、降损、环保技术，淘汰高耗能变压器。
中压线损率降到9%以下，低压线损率降到11%及以下，10kV母线功率因数达到0.95以上的目标。
我国自1998年开始打规模城乡电网建设与改造以来大力推广应用S9型节能配变，停止生产S7型配变并淘汰电网中的“64”、“73”系列高耗能配变，对降低电网线损起到了积极的作用。
据统计目前线损率已下降到7.71%。
但仍高出国际先进国家1—2个百分点。
降低配变的损耗，提高供配电系统的效率，仍是目前世界各国关注的问题。
在整个供电系统中，配电变压器所占比重最大，改进其性能，降低损耗指标，对电力系统节能、提高系统可靠性具有重要的意义。
非晶合金铁芯变压器采用新材料、新技术、新结构、新工艺，作为一种新型节能配电设备，特别是其具有的低空载损耗特性，备受电力系统及用户的关注。
我公司生产的非晶合金变压器具有以下特点：我公司主要生产SBH15-M型系列非晶合金铁芯配电变压器。
1.材料特点电力变压器传统的铁芯制造技术是以硅钢片为基本材料，在降低变压器自身损耗上，无论任何国家及制造厂商，均是以选用优质硅钢片为先决条件来降低变压器自身损耗，来提高电能的转换能力。
变压器的参数分析及维护和修理保养
变压器的参数分析及维护和修理保养变压器的参数分析对不同类型的变压器都有相应的技述要求，可用相应的技述参数表示、如变压器的紧要技述参数有：额定功率、额定电压和电压比、额定频率、工作温度等级、温升、电压调整率、绝缘性能和防潮性能，对于一般低频变压器的紧要技述参数是：变压比、频率特性、非线性失真、磁屏蔽和静电屏蔽、效率等、A、电压比：变压器两组线圈圈数分别为N1和N2，N1为初级，N2为次级、在初级线圈上加一交流电压，在次级线圈两端就会产生感应电动势、当N2N1时，其感应电动势要比初级所加的电压还要高，这种变压器称为升压变压器：当N2式中n称为电压比（圈数比）、当n1时，则n1N2，V1V2，该变压器为降压变压器、反之则为升压变压器B、变压器的效率：在额定功率时，变压器的输出功率和输入功率的比值，叫做变压器的效率，即η=x100%式中η为变压器的效率；P1为输入功率，P2为输出功率当变压器的输出功率P2等于输入功率P1时，效率η等于100%，变压器将不产生任何损耗、但实际上这种变压器是没有的、变压器传输电能时总要产生损耗，这种损耗紧要有铜损和铁损铜损是指变压器线圈电阻所引起的损耗、当电流通过线圈电阻发热时，一部分电能就变化为热能而损耗、由于线圈一般都由带绝缘的铜线缠绕而成，因此称为铜损变压器的铁损包括两个方面、一是磁滞损耗，当交流电流通过变压器时，通过变压器硅钢片的磁力线其方向和大小随之变化，使得硅钢片内部分子相互摩擦，放出热能，从而损耗了一部分电能，这便是磁滞损耗、另一是涡流损耗，当变压器工作时、铁芯中有磁力线穿过，在与磁力线垂直的平面上就会产生感应电流，由于此电流自成闭合回路形成环流，且成旋涡状，故称为涡流、涡流的存在使铁芯发热，消耗能量，这种损耗称为涡流损耗变压器的效率与变压器的功率等级有紧密关系，通常功率越大，损耗与输出功率就越小，效率也就越高、反之，功率越小，效率也就越低怎样判别电源变压器参数电源变压器标称功率、电压、电流等参数的标记，日久会脱落或消失。
非晶合金变压器国家标准
非晶合金变压器国家标准非晶合金变压器是一种新型的高效节能变压器，具有低损耗、低噪音、高效率等优点，被广泛应用于电力系统中。
为了规范非晶合金变压器的生产和应用，提高其质量和性能，我国制定了相应的国家标准，以保障非晶合金变压器在电力系统中的稳定运行和安全使用。
首先，非晶合金变压器国家标准对非晶合金材料的要求进行了规定。
非晶合金是一种特殊的金属材料，具有非晶态结构和优异的磁性能，是制造非晶合金变压器的关键材料。
国家标准对非晶合金材料的化学成分、磁性能、热处理工艺等方面进行了详细的规定，确保非晶合金材料符合标准要求，能够满足非晶合金变压器的制造需要。
其次，非晶合金变压器国家标准对变压器的设计和制造进行了规范。
国家标准对非晶合金变压器的额定容量、额定电压、短路阻抗、温升、绝缘水平等性能指标进行了明确的规定，要求制造厂家在设计和制造过程中严格遵守这些指标，确保非晶合金变压器具有良好的电气性能和可靠的运行稳定性。
此外，非晶合金变压器国家标准还对变压器的试验方法和试验规定进行了详细的规定。
国家标准要求对非晶合金变压器进行多项试验，包括温升试验、短路试验、绝缘试验、负载试验等，以验证其性能指标和可靠性能，确保非晶合金变压器在实际运行中能够稳定可靠地工作。
总的来说，非晶合金变压器国家标准的制定对于推动非晶合金变压器的发展和应用具有重要意义。
标准的实施能够提高非晶合金变压器的质量和性能，促进非晶合金变压器在电力系统中的广泛应用，为我国的节能减排工作做出积极贡献。
同时，国家标准的制定也为非晶合金变压器的生产企业提供了统一的技术规范和质量标准，有利于提升企业的竞争力和产品的市场竞争力。
在未来，随着能源环境的不断改善和电力系统的不断完善，非晶合金变压器将会得到更广泛的应用和推广，国家标准也将不断进行修订和完善，以适应新的技术发展和市场需求，为非晶合金变压器的发展提供更加有力的支持和保障。
非晶合金变压器国家标准的实施将推动我国电力系统的节能减排工作，促进电力行业的可持续发展，为建设资源节约型和环境友好型社会做出积极贡献。
非晶合金变压器简介
[编辑本段]什么是非晶合金我们先从非晶材料说起，在日常生活中人们接触的材料一般有两种：一种是晶态材料，另一种是非晶态材料。
所谓晶态材料，是指材料内部的原子排列遵循一定的规律。
反之，内部原子排列处于无规则状态，则为非晶态材料, 一般的金属，其内部原子排列有序，都属于晶态材料。
科学家发现，金属在熔化后，内部原子处于活跃状态。
一但金属开始冷却，原子就会随着温度的下降，而慢慢地按照一定的晶态规律有序地排列起来，形成晶体。
如果冷却过程很快，原子还来不及重新排列就被凝固住了，由此就产生了非晶态合金,制备非晶态合金采用的正是一种快速凝固的工艺。
将处于熔融状态的高温钢水喷射到高速旋转的冷却辊上。
钢水以每秒百万度的速度迅速冷却，仅用千分之一秒的时间就将1300℃的钢水降到200℃以下，形成非晶带材。
非晶态合金与晶态合金相比，在物理性能、化学性能和机械性能方面都发生了显著的变化。
以铁元素为主的非晶态合金为例，它具有高饱和磁感应强度和低损耗的特点。
由于这样的特性,非晶态合金材料在电子、航空、航天、机械、微电子等众多领域中具备了广阔的应用空间。
例如，用于航空航天领域，可以减轻电源、设备重量，增加有效载荷。
用于民用电力、电子设备，可大大缩小电源体积，提高效率，增强抗干扰能力。
微型铁芯可大量应用于综合业务数字网ISDN中的变压器。
非晶条带用来制造超级市场和图书馆防盗系统的传感器标签。
非晶合金神奇的功效，具有广阔的市场前景。
[编辑本段]非晶带材的应用和历史在对非晶材料有了初步的了解后,我们在来看一下非晶带材的一个非常具有前景的应用领域——非晶变压器。
非晶合金铁芯变压器是用新型导磁材料——非晶合金制作铁芯而成的变压器，它比硅钢片作铁芯变压器的空载损耗(指变压器次级开路时，在初级测得的功率损耗)下降75%左右，空载电流(变压器次级开路时，初级仍有一定的电流，这部分电流称为空载电流)下降约80%，是目前节能效果较理想的配电变压器，特别适用于农村电网和发展中地区等负载率较低的地方。
SH15-315KVA非晶合金变压器 10
SH15-315KV A非晶合金变压器是采用新型导磁材料——非晶合金带材来制作铁心的新型高效节能变压器。
非晶合金变压器的最突出的特点就是空载损耗和空载电流非常小，SH15型非晶变比用硅钢片作为铁心的S9型变压器空载损耗下降70%以上，空载电流下降约80%，是目前节能效果非常好的配电变压器。
是符合国家经委、计委颁布的《中国节能技术大纲》精神的理想电气产品。
自1982年美国通用电气公司研制的非晶配电商业投运以来，这二十多年来非晶变已经在国内、国外电网上普遍运行了。
SH15-315KV A/10KV非晶合金变压器主要分类按照非晶合金变压器的结构组成、功能特点以及适用领域，目前非晶合金变压器主要分类如下：三相油浸式非晶合金变压器、单相油浸式非晶合金变压器、地埋式非晶合金变压器、非晶合金路灯变压器、箱式非晶合金变压器、干式非晶合金变压器、风力发电用非晶合金变压器、光伏发电用非晶合金变压器等等。
正常使用条件海拔不超过1000m 户内或户外最高环境气温度+40℃最高日平均温度+30℃最高年平均温度+20℃最低气温-25℃地震烈度：8度污秽等级：Ⅲ级根据用户要求可提供在特殊使用条件下运行的变压器。
（海拨超过1000m高的每超过100m其额定短时外施耐压值将提高1%，因此绝缘距离也将随着海拨高度的增加而增大，这样就会相应的增加制造成本。
而在地震高发区或严重污秽的地方，因为要增加一些特殊处理，也会因此增加制造成本。
）SH15-315KV A/10KV变压器执行标准a. GB 1094.1-1996 电力变压器第1部分：总则b. GB 1094.2-1996 电力变压器第2部分：温升c. GB 1094.3-2003 电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙d. GB 1094.5-2008 电力变压器第5部分：承受短路的能力e. JB/T 10318-2002 油浸式非晶合金铁心配电变压器技术参数和要求f. GB /T 6451-2008 油浸式电力变压器技术参数和要求g. JB/T 10088-2004 6kV-500kV级电力变压器声级型号含义S（B）H 15 – M –□ / □电压等级（kV）额定容量（kV A）密封式油箱性能水平代号非晶合金铁心SH15-315KV A/10KV非晶合金变压器产品特色1、变压器铁心用非晶合金带材卷制而成，空载损耗比S9型变压器降低75%~80%左右；2、非晶合金变压器的显著特点是空载损耗小而经济运行负荷率相对较低；3、特别适用农村乡镇、城市居民生活用电；4、特别适用负载率在50%~80%区间，实行三班制的工矿企业；5、可以降低配网线损中的变压器损耗；6、非晶合金变压器可以降低大容量的变压器的线损率，对配电设备的可靠运行、能源和运行费用的节约都非常有利；7、非晶合金变压器损耗低、发热少、温升低，运行性能稳定；8、非晶合金变压器低压绕组为箔绕式，损耗低、抗短路能力强、结构先进合理；9、非晶合金变压器联结组采用Dyn11，减少谐波对电网的影响，改善供电质量；10、非晶合金变压器超载能力强、安全可靠、耐腐蚀性能强，具有免维护性，可广泛应用于国防、地下室、高层建筑等要求不间断供电的场所；11、非晶合金变压器采用全密封结构，绝缘油和绝缘介质不受大气污染，因而可在潮湿的环境中运行；12、非晶合金油浸变压器可减排CO、SO、NOXs等有害气体，被称为21世纪的―绿色材料‖。
SCBH15系列10kV非晶合金干式变压器
- 49 -性能参数 Functional data相数Phase: 3相频率Frequency: 50Hz局部放电Partial charging: 不大于No more than 10pC绝缘耐热等级 Insulation level: F 级绕组平均温升Average Winding arising: 不大于No more than 100K噪音水平Noise level: 声级符合Sound Level conforms to JB/T 10088-2004表2性能参数 Table 2 Functional data表1 绝缘水平 Table 1 Insulation level注: 带“*”的联结组Yyn0适用于容量≤400kV A 的变压器 特殊规格或非标产品的各项技术参数由供需双方协商确定。
Note: With the “*”ector group Yyn0 is suit for the transformer capacity is no more than 400kV AThe client should consult with supplier sbout the technical data when speical model or non-standard product is needed.节能效果 Effect of energy conservation非晶干变的空载损耗比现行国标GB/T10228-1997中表4组Ⅰ规定的数值降低四分之三。
以630kVA 为例，SCBH15-630/10与SC10-630/10相比，空载损耗降低925W 。
假设：无功经济当量k1=0.1kW/kWar;年运行时间T=8760h:电费单价A=0.6元/kWh;年平均负载系数取0.8，一台容量为630kVA 的SCBH15型的非晶干变代替SC10型干变运行可降低运行损耗P 为:P=[1.345+0.1×1.6×630×10-2+5.875×0.82]-[0.42+0.1×0.5×630×10-2+5.875×0.82]=1.618kW 运行一年的经济效益和社会效益如下:节约电能14174度(kWh)、节约电能电费8504元、节煤5.8吨；少排放二氧化碳11.7吨、相当于增加净化空气的森林面积31200m 2Amorphous Dry Type Transformer's No-load Loss is 3/4 less than the required data in GB/T10228-1997 Table 4 Group Ⅰ, Compare SCBH15-630/10min SC10 Dry Type transformer, the No-load Loss deducted 925W.Suppose when k1=0.1Kw/kVar; working hour/year T=8760h payment of electricity charge=RMB 0.6 yuan/kWh, yearly onload modulus is 0.8, a SCBH 10 Amorphous Dry Type Transformer with the capacity is 630kV A can reduce loss P as following.A year running economical and social bene fit is,save electricity energy 14174(kWh) Discharge less CO2 11.7T Save payment of eletricity charge RMB 8504Yuan, Save Coal 5.8T, It is to say this increased 31200m 2 forest area.SCBH15系列10kV 非晶合金干式变压器SCBH15 Series 10kV amorphous alloy dry transformer。
SC(B)H15-2500非晶合金变压器
SC(B)H15-2500/10非晶合金变压器SC(B)H15-2500/10非晶合金变压器是结合非晶合金变压器和传统的环氧树脂浇注干式变压器的技术优势，采用全新的结构形式，开发出的一种新的供电输电设备。
该产品具有损耗低的突出特点，特别是空载损耗，比常规10系列干式变压器下降70% 。
同时抗腐蚀能力强，噪声低，抗短路能力强，温升低，使用寿命长等特点。
可在冬季雨雪天气，实现持续安全供电。
长期使用，可大大降低运行费用。
1.低耗节能：采用具有各向同性的软磁性导磁材料，磁化功率小，电阻率高，涡流损耗低小。
用非晶合金材料制成的铁心空载损耗及空载电流很低，只有硅钢片的1/3。
变压器的空载损耗比GB/T10228规定值下降75% 。
2.抗腐蚀能力强：非晶合金铁心通过树脂和耐高温硅胶进行全封装处理，有效防止锈蚀和非晶合金碎片脱落，从而有效保护铁心和线圈。
3.噪声低：产品设计时选取合理的工作磁密，在产品加工时改进铁心及线圈结构、采用特殊降噪材料等，产品噪声远低于国标JB/T10088要求。
4.抗短路能力强：采用三相五柱式结构，铁心四周采用框架结构保护，结构紧凑合理。
5.温升低，使用寿命长：产品温升低，散热能力强，在强迫风冷条件下可以150%额定负载运行。
可选配性能完善的温度控制保护系统，为变压器安全运行提供可靠保铁芯：铁芯选用进口优质冷轧硅钢片，全料接缝结构，芯柱采用F级无维粘绑扎，铁芯表面采用绝缘树脂漆密封防潮防锈，降低了空载损耗，空载电流和铁芯噪声，夹件和紧固件经特殊表面处理，使产品外观质量有了进一步提高执行标准。
绕组：有以下几种:(1)缠绕式 (2)环氧树脂加石英砂填充浇注 (3)玻璃纤维增强环氧树脂浇注(即薄绝缘结构) (4)多股玻璃丝浸渍环氧树脂缠绕式(一般多采用3,因为它能有效的防止浇注的树脂开裂,提高了设备的可靠性)高压绕组：一般采用多层圆筒式或多层分段式结构低压绕组：一般采用层式或箔式结构IEC60076-11：2004 干式电力变压器GB1094.1-1996 电力变压器GB1094.11-2007 干式电力变压器GB/T22072-2008 干式非晶合金铁芯配电变压器技术参数和要求SC(B)H15-2500/10非晶合金变压器使用环境a.海拔海拔不超过1000m.b.环境温度最高气温+40℃最高日平均气温+30℃最高年平均气温+20℃最低气温 -30℃(适用于户外式变压器)最低气温 -5℃ (适用于户内式变压器)c.电源电压的波形电源电压的波形似于正弦波。
NSK-BH系列 低压非晶合金变压器 说明书
NSK-BH系列低压非晶合金变压器1 适用范围非晶合金变压器是一种节能效果非常突出的环保产品，随着国家能源政策的实施，运行可靠、节能、降耗的非晶合金变压器将会越来越受重视和推广。
我公司生产的NSK-BH系列低压非晶合金变压器是在吸收国际国内同类产品优点的基础上研制的一种新型、低损耗、节能环保型干式变压器，采用新型导磁材料非晶合金铁心和箔绕工艺线圈来制造；它比普通（用硅钢片作为铁心）变压器的空载损耗下降达70%以上，空载电流下降达80%，是一种节能效果非常理想的变压器。
NSK-BH系列低压非晶合金变压器可用于：地铁、高层建筑、机场、车站、码头和工厂的输配电场所，作变换电压，供照明设备、控制电器电源、数控系统、动力电源、整流电源、电源隔离之用。
它广泛适用于交流50Hz/60Hz,输入、输出电压不超过1140V的各种三相供电场合，并可根据用户的要求设计制造。
2 型号及含义N S K - B H □ /□电压等级（kV）额定容量（kVA）非晶合金铁心箔绕线圈控制三相企业代号3 正常工作条件和安装条件3.1 海拔不超过2000m。
3.2 最高环境温度为+40℃，最低环境温度为-25℃。
3.3 空气相对湿度不大于95%。
3.4 安装场所无严重影响变压器绝缘的气体蒸汽、化学沉积、灰尘、污垢及其它爆炸性和腐蚀性介质， 使用中不得使变压器受到水、雨、雪的侵蚀。
3.5 凡不符合上述规定的特殊使用条件，应由使用单位和我厂协商确定。
4 性能特点4.1 安全可靠：4.1.1 产品采用SCC绝缘系统，阻燃性能好。
4.1.2 专业工艺，机械强度高，承受短路能力和过载能力强，运行安全可靠。
4.1.3 耐热等级高，绝缘均采用H级材料。
4.1.4 可长期连续工作。
4.2 环保：4.2.1 产品在运输、储存和运行时不会对环境造成污染，4.2.2 空载损耗比普通的控制变压器下降70%～80%，节能效果显著。
4.2.3 产品在寿命结束后可回收，实现资源再利用。
非晶合金变压器规格大全及保养
非晶合金变压器规格及技术参数一、非晶合金变压器规格1、KBSGZY-H-系列非晶合金矿用隔爆变压器KBSGZY-H-系列介绍树脂浇注非晶合金干式变压器是一种用非晶合金铁芯为导磁材料和薄层环氧树脂浇注来包封高，低压绕组的干式变压器。
低压绕组采用铜箔绕制，高压线采用H及高强度漆包线和玻璃纤维加强的环氧树脂包封结构。
具有优良的耐潮和抗裂性能。
铁芯的非晶合金带卷制而成。
型号含义执行标准GB8286 -2005 《矿用隔爆型移动变电站》正常使用条件（1）海拔不超过1000米；（2）环境温度：最高气温+40℃；最高日平均气温+30℃ 最高年平均气温+20℃；最低气温-5℃ （3）空气相对湿度不超过95%（+25℃时）；（4）在有甲烷混合气体和煤尘，且有爆炸危险的矿井中；（5）无强烈颠簸，震动和与垂直面的倾斜度不超过15°的环境；（6）无足以腐蚀金属和破坏绝缘的气体及蒸气；（7）无滴水的地方；（8）电源电压的波形近似于正弦波；（9）三相电源电压近似对称。
性能特点1.超低空载损耗比KBSG(ZY)型空载损耗减少约70～80%；2.超低空载损耗及负载损耗特性，省能源，用电效率高，大量使用非晶合金变压器可大幅提高用电效率，减少不必要能源损耗及电厂设立。
3.环保,非晶合金材料制造时使用较低能源以及其超低损失特性，大幅节省电力消耗可减少电厂发电量，相对的减少SO2,CO2废气的排放，（本资料由山西鑫宇联（国内变压器生产龙头企业）提供，转载注明出处）降低对环境污染及温室效应4.运行温度低，绝缘劣化小，变压器使用寿命长。
非晶合金变压器损耗极低，产生热量少，温度上升慢，故整个变压器运行温度低，绝缘劣化缓慢，可靠性高，变压器寿命长。
5.投资回收效益快使用非晶合金变压器，初期投资虽然较高但因其高效率，省能源特性，在负载率80%的情况下其额外的投资将在数年内回收，并在其因为使用者节省可观的电费支出。
主要技术参数6000V技术参数表10000V技术参数表2、SC(B)H15树脂浇注干式非晶合金变压器非晶合金干式变压器是在SH15非晶合金油浸式变压器基础之上开发的新型节能产品。
低损耗变压器及非晶合金变压器
低损耗变压器及非晶合金变压器低损耗变压器（设计序号13）：SB13-6300KVA为例，及非晶合金变压器（设计序号15）：SHB15-6300KVA为例，非晶合金带料及铁心牌号：2605 SAI 0.025T日本产日本JFE公司最新产品介绍：23JGSD085＊D（0.74W/1.88 W17/B8），该产品在变压器设计使用中有以下特点：材料表面间距5mm 有20μm的机械压痕，这种材料在变压器铁心励磁电流下可以使变压器油在铁心硅钢片表面流动，从而降低了铁心温升,同时又降低了噪音。
并可选择较高磁密，即降低了产品成本，又缩小了变压器的体积尺寸。
日立金属的非晶合金产品介绍：（2605 SAI 0.025T）带料表面光滑、厚度均匀，材料近几年经过研发创新使其带料韧性良好、易加工，吨左右，与日立金属签定长期的公司现引进日立技术及非晶合金铁心生产线，年生产能力2010年：2000科研成果简介：人们生活和企业生产离不开电力能源，利用电力能源离不开变压器，可见变压器在国民经济发展中占有极为重要地位。
变压器是输变工程的关键设备，可是它也是电能消耗设备，据电力部门统计，变压器的总电能损耗约占总发电量的4%，因此降低变压器损耗特别是降低变压器空载损耗具有特别的意义。
所以要求变压器在能量转换过程中应是低耗、高效、高可靠性的电力设备。
依据国内市场上的现有产品技术和现行的国家标准，经过对国内外技术考察，相继研制开发了下列技术成果。
(1).S13和SB13系列油浸式低损耗变压器产品技术，已在五个省知名企业试制获得成功，并且投入批量生产和投入市场。
(2).SH15-M-30~1600/10/0.4型系列非晶合金铁心油浸式配电变压器产品技术，已在多家试制生产投入市场。
(3).SHB15-M-160~2500/10/0.4型系列非晶合金铁心箔式绕组变压器产品技术，已试制成功并投入运行。
上述研发成功的科研成果，大幅度降低变压器空载损耗达到前所未有的节能实效，对二氧化碳消减排放起到了重大作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
非晶合金变压器规格及技术参数一、非晶合金变压器规格1、KBSGZY-H-系列非晶合金矿用隔爆变压器KBSGZY-H-系列介绍树脂浇注非晶合金干式变压器是一种用非晶合金铁芯为导磁材料和薄层环氧树脂浇注来包封高，低压绕组的干式变压器。
低压绕组采用铜箔绕制，高压线采用H及高强度漆包线和玻璃纤维加强的环氧树脂包封结构。
具有优良的耐潮和抗裂性能。
铁芯的非晶合金带卷制而成。
型号含义执行标准GB8286 -2005 《矿用隔爆型移动变电站》正常使用条件（1）海拔不超过1000米；（2）环境温度：最高气温+40℃；最高日平均气温+30℃ 最高年平均气温+20℃；最低气温-5℃ （3）空气相对湿度不超过95%（+25℃时）；（4）在有甲烷混合气体和煤尘，且有爆炸危险的矿井中；（5）无强烈颠簸，震动和与垂直面的倾斜度不超过15°的环境；（6）无足以腐蚀金属和破坏绝缘的气体及蒸气；（7）无滴水的地方；（8）电源电压的波形近似于正弦波；（9）三相电源电压近似对称。
性能特点1.超低空载损耗比KBSG(ZY)型空载损耗减少约70～80%；2.超低空载损耗及负载损耗特性，省能源，用电效率高，大量使用非晶合金变压器可大幅提高用电效率，减少不必要能源损耗及电厂设立。
3.环保,非晶合金材料制造时使用较低能源以及其超低损失特性，大幅节省电力消耗可减少电厂发电量，相对的减少SO2,CO2废气的排放，（本资料由山西鑫宇联（国内变压器生产龙头企业）提供，转载注明出处）降低对环境污染及温室效应4.运行温度低，绝缘劣化小，变压器使用寿命长。
非晶合金变压器损耗极低，产生热量少，温度上升慢，故整个变压器运行温度低，绝缘劣化缓慢，可靠性高，变压器寿命长。
5.投资回收效益快使用非晶合金变压器，初期投资虽然较高但因其高效率，省能源特性，在负载率80%的情况下其额外的投资将在数年内回收，并在其因为使用者节省可观的电费支出。
主要技术参数6000V技术参数表10000V技术参数表2、SC(B)H15树脂浇注干式非晶合金变压器非晶合金干式变压器是在SH15非晶合金油浸式变压器基础之上开发的新型节能产品。
非晶合金干式变压器的型号为：SGBH15或SCBH15。
非晶合金干式变压器既有干式变压器阻燃自熄、防潮、耐裂的优良性能，又有非晶合金变压器。
非晶合金干式变压器是在SH15非晶合金油浸式变压器基础之上开发的新型节能产品。
非晶合金干式变压器的型号为：SGBH15或SCBH15。
非晶合金干式变压器既有干式变压器阻燃自熄、防潮、耐裂的优良性能，又有非晶合金变压器空载损耗低及空载电流小的优点。
在各种场所使用的普通干变都可由非晶合金干式变压器替代。
非晶合金干式变压器可用于高层建筑、商业中心、地铁、机场、车站、工矿企业和发电厂，特别适用易燃、易爆和防火要求高的场所。
因此，非晶合金干式变压器是户内供电网络中最理想的节能型配电设备。
（本资料由山西鑫宇联（国内变压器生产龙头企业）提供，转载注明出处）型号含义SCBH15非晶合金干式电变压器与GB/T10228-1997（本资料由山西鑫宇联（国内变压器生产龙头企业）提供，转载注明出处）《干式电力变压器技术参数和要求》相比较，其空载损耗仅为规定值的25％~30%，负载损耗为规定值的85%。
选择该产品可大大降低用户的运行成本。
政府大力开展资源节约活动，节能降耗，推进节约型社会建设。
解决电力供需矛盾既要加强管理，又要选择节能型电力设备。
变压器是电力系统中的主要耗能设备之一，从降损角度出发，降低变压器损耗是节能的一个重要方向。
型号含义执行标准GB1094.11-2007干式电力变压器GB-4208-2008/IEC60259;2001外壳防护等级GN/T22072-2008干式非晶合金铁心配电变压器技术参数和要求正常使用条件海拔不超过100m 户外最高环境气温+40℃最高日平均气温+30℃最高年平均气温+20℃最低气温-5℃根据用户要求可提供特殊条件下运行的变压器性能特点1.超低空载损耗比SCB9型空载损耗减少约70～80%；比SCB9型负载损耗减少约10%.2.超低空载损耗及负载损耗特性，省能源，用电效率高，大量使用非晶合金变压器可大幅提高用电效率，减少不必要能源损耗及电厂设立。
3.环保非晶合金材料制造时使用较低能源以及其超低损失特性，大幅节省电力消耗可减少电厂发电量，相对的减少SO2,CO2废气的排放，降低对环境污染及温室效应。
4.运行温度低，绝缘劣化小，变压器使用寿命长。
非晶合金变压器损耗极低，产生热量少，温度上升慢，故整个变压器运行温度低，绝缘劣化缓慢，可靠性高，变压器寿命长。
5.投资回收效益快使用非晶合金变压器，初期投资虽然较高但因其高效率，省能源特性，在负载率80%的情况下其额外的投资将在数年内回收，并在其因为使用者节省可观的电费支出。
主要技术参数3、S(B)H15全密封油浸式非晶合金变压器商品介绍本变压器可把电网电压变换成系统或负载所需要的电压，实现电能的传递与分配，可取代硅钢片铁心的变压器而广泛使用于户外的配电系统。
本产品的大量入网运行可取得良好的节能效果并可减少对大气的污染，特别适用于电能不足和负荷波动大以及难以进行日常维护的地区。
由于变压器采用全密封结构，绝缘油和绝缘介质不受大气污染，因而可在潮湿的环境中运行，是城市和农村广大配电网络中理想的配电设备。
型号含义执行标准GB1094.1-2-1996电力变压器GB1094.3,.5-2003电力变压器JB/T10318-2002 油浸式非晶合金铁心配电变压器技术参数和要求正常使用条件海拔不得超过1000m 户内或户外最高环境气温+40℃ 最高日平均气温：+30℃最高年平均气温：+20℃ 最低气温：-25℃周围空气相对湿度不大于95%（25℃时）根据用户要求可提供在特殊使用条件下运行的变压器性能特点a.铁心采用进口高导磁冷轧晶粒取向硅钢片厚度≤0.3mm,45°全斜阶梯形迭积，用防护树脂复盖铁心表面，以防潮、防锈。
b. 高、低压线圈采用无氧铜导线或无氧铜箔材料。
绕线时，通过特制拉紧装置，确保线匝沿圆周方向上拉紧，线圈幅向无偏差。
加上结构设计的合理，安匝分布平衡，漏磁小，从而保证线圈抗辐向短路的能力和过载能力（本资料由山西鑫宇联（国内变压器生产龙头企业）提供，转载注明出处）。
c. 线圈在干燥过程中保持轴向恒定的压强，使线圈高度稳定，即干燥压缩后的线圈高度在变压器运行中不会再收缩。
d. 线圈和铁心采用变压法真空干燥和真空注油工艺，使变压器内部的潮气降至最低，同时确保绝缘内部气体及“气角”处的气泡彻底逸出，使油彻底浸透绝缘。
e. 储油柜为胶囊密封的，使变压器内部运行的油与外界隔离，这样有效地防止了氧气、水分的进入而导致绝缘性能的下降。
f. 以上五点性能，保证了变压器在正常运行内不需要换油，大大降低了变压器的维护成本，同时延长了变压器的使用寿命。
g. 保护装置：压力释放阀——当变压器因故障引起内部压力达到50Kpa时，压力释放阀动作，释放压力或报警，当压力减少到正常值时，恢复原状，保证了变压器继续运行。
（本资料由山西鑫宇联提供，转载注明版权）测温装置——装有信号温度计，远距离测温计和瓦斯继电器，适定的温度跳闸或报警，轻、重瓦斯报警。
油位计——储油柜内油位的变化，使得油位表的浮子上下移动，带动表的传动机构转动，油位用指针在表盘上指示出来。
油位表内装有最低报警机构，从而达到远距离监测。
主要技术参数变压器的维护保养常识目标：确保检修后变压器的正常运行。
内容：范畴：处于运行或停运的变压器每年例行颐养一次。
待投运的变压器在投运前预先颐养一次。
步骤：1投入备用变压器，断开检修的变压器低压侧断路器，取下把持电源的操作保险，在开关把手处悬挂“制止合闸”标记牌。
2 断开检修变压器高压侧的断路器，合上接地开关，对变压器进行充足放电后，锁住高压柜，在开关把手处悬挂“制止合闸”标记牌。
3 干式变压器的颐养，首先清扫瓷套管和外壳，其次检讨外壳、垫片、瓷套管有无决裂、放电痕迹或胶垫有无老化，电缆及母线有无变形现象，有决裂的应进行调换。
4 检讨母线接触面是否坚持干净，接触面应除去氧化层并涂以电力复合脂。
5 检讨变压器的接地是否良好，地线是否腐化，腐化严重的应调换。
6 紧固引线端子、销子、接地螺丝、连线母线螺丝，如有松动的应拆下螺丝，或用细平锉轻锉接触面，或调换弹簧垫圈、螺丝，直至接触良好。
7 干净变压器周围及配件上的灰尘，检讨消防设施及通风体系是否良好。
8 断开高压侧的接地开关，并锁好高压开关节栉，用2500V摇表测定绝缘电阻。
并与变压器出厂前测定值比拟，绝缘电阻不应低于出厂时原始数据的70%，若不及格应及时上报处置。
9 再次合上高压侧的接地开关，让变压器进行放电。
10 检讨变压室及变压器有无遗留工具，撤离现场。
11 接上低压侧断路器把持电源操作保险，重新挂上“制止合闸”标记牌，防止向变压器反送电。
12 断开高压侧接地开关，再次检讨变压器现场及低压侧的把持线，无误后，合上变压器高压侧断路器，让变压器试运行取下高压侧标记牌。
13 详细做好颐养试运行记载。
安全注意事项：1 摇测绝缘电阻必需两人进行。
2 在未对变压器进行充放电前，严禁触摸。
3 防止向变压器反送电及变压器向运行中的母排送电。
4 颐养人应穿绝缘鞋，戴绝缘手套进行操作。
5 严禁误合闸。
