ENVI和ERDAS中自定义坐标系的方法

合集下载

Erdas实习报告

Erdas实习报告

ERDAS遥感影像处理综合实习报告一:自定义坐标系(北京54、西安80、2000坐标系)操作步骤:1.1 添加椭球体修改文件为ellipse.txt,语法为<椭球体名称>,<长半轴>,<短半轴>。

这里的逗号为英文半角输入状态下的逗号,建议直接复制文件中已有的椭球体进行修改。

这里将下面三行加在ellipse.txt文件的末尾,保存关闭即可。

最终效果如下图所示。

• Krasovsky,6378245.0,6356863.0• IAG-75,6378140.0,6356755.3• CGCS2000,6378137.0,6356752.3注:ellipse.txt文件中已经有了克拉索夫斯基椭球,由于翻译原因,这里的英文名称是Krassovsky,为了让其他软件平台识别,这里新建一个Krasovsky椭球体。

1.2 添加基准面修改文件为datum.txt,语法为<基准面名称>,<椭球体名称>,<平移三参数>。

这里将下面三行添加在datum.txt文件末尾,保存关闭即可。

最终效果如下图所示。

• D_Beijing_1954, Krasovsky, -12, -113, -41• D_Xian_1980,IAG-75,0,0,0• D_China_2000,CGCS2000,0,0,01.3 定义坐标系操作步骤如下:(1)打开ENVI Classic,选择Map > Customize Map Projection工具;(2)在弹出的CustomizedMap ProjectionDefinition对话框内填写如图所示参数,其中Projection Name保持与ArcGIS中的名称一致;(3)选择Projection > Add New Project ion…,保存投影坐标系;(4)选择File > Save Projections…,在弹出对话框中点击OK,将新建坐标系保存在map_proj.txt文件内,以便下次启动ENVI后依然可以使用。

ENVI,ERDAS,PCI,ER_Mapper的特点与统计分类

ENVI,ERDAS,PCI,ER_Mapper的特点与统计分类

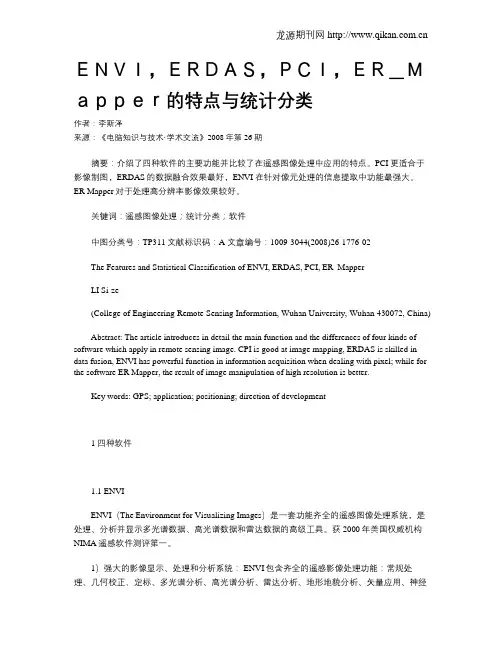

ENVI,ERDAS,PCI,ER_Mapper的特点与统计分类作者:李斯泽来源:《电脑知识与技术·学术交流》2008年第26期摘要:介绍了四种软件的主要功能并比较了在遥感图像处理中应用的特点。

PCI更适合于影像制图,ERDAS的数据融合效果最好,ENVI在针对像元处理的信息提取中功能最强大。

ER Mapper对于处理高分辨率影像效果较好。

关键词:遥感图像处理;统计分类;软件中图分类号:TP311文献标识码:A 文章编号:1009-3044(2008)26-1776-02The Features and Statistical Classification of ENVI, ERDAS, PCI, ER_MapperLI Si-ze(College of Engineering Remote Sensing Information, Wuhan University, Wuhan 430072, China)Abstract: The article introduces in detail the main function and the differences of four kinds of software which apply in remote sensing image. CPI is good at image mapping, ERDAS is skilled in data fusion, ENVI has powerful function in information acquisition when dealing with pixel; while for the software ER Mapper, the result of image manipulation of high resolution is better.Key words: GPS; application; positioning; direction of development1 四种软件1.1 ENVIENVI(The Environment for Visualizing Images)是一套功能齐全的遥感图像处理系统,是处理、分析并显示多光谱数据、高光谱数据和雷达数据的高级工具。

arcgis 创建自定义地理坐标变换 方法 参数值

arcgis 创建自定义地理坐标变换 方法 参数值

arcgis 创建自定义地理坐标变换方法参数值自定义地理坐标变换是在ArcGIS中进行空间数据分析和处理时不可或缺的功能。

通过创建自定义地理坐标变换,我们可以将数据从一个坐标系统转换到另一个坐标系统,实现不同坐标系统之间的数据转化和投影变换。

本文将介绍如何在ArcGIS中使用方法参数值创建自定义地理坐标变换,并探讨其方法和应用。

1. 什么是自定义地理坐标变换在ArcGIS中,自定义地理坐标变换是指用户通过指定一系列参数值和方法来定义自己的地理坐标转换方法,以实现特定的地理坐标转换需求。

这些参数值和方法可以是标准的地理坐标转换方法,也可以是用户自己定义的变换方法。

通过自定义地理坐标变换,我们可以实现高精度、高效率的数据转换和投影变换,满足实际应用中各种不同坐标系统的需求。

2. ArcGIS中的自定义地理坐标变换方法和参数值在ArcGIS中,创建自定义地理坐标变换需要指定一些方法和参数值,来定义地理坐标的转换过程。

一般包括以下几个步骤:- 第一步,选择合适的坐标系统。

根据实际需求,选择待转换数据的坐标系统和目标坐标系统。

在选择坐标系统时,需要考虑数据的地理范围、精度要求和应用环境等因素。

- 第二步,选择合适的转换方法。

根据待转换数据的空间特征和应用需求,选择相应的坐标转换方法。

常用的转换方法包括七参数转换、仿射转换和多项式转换等。

- 第三步,确定转换参数值。

根据所选转换方法,确定相应的参数值。

这些参数值可以根据实际数据和转换需求进行设置。

对于七参数转换,需要确定七个参数的数值。

- 第四步,验证和优化转换。

创建自定义地理坐标转换后,需进行验证和优化。

可以使用样本数据进行验证,检查转换效果和精度。

如果发现转换效果不理想,可以适当调整参数值和方法,进行优化。

3. 自定义地理坐标变换的应用与价值自定义地理坐标变换在实际应用中具有广泛的应用和价值。

它可以满足不同坐标系统之间数据转换的需求。

当我们需要将一个国家的坐标数据转换到另一个国家的坐标系统时,可以通过创建自定义地理坐标变换来实现。

在ENVI中添加beijing54坐标系

在ENVI中添加beijing54坐标系

如何在ENVI里自定义高斯投影(北京54标)与转换投影baicai0114一.添加北京54坐标通过修改ENVI相应的系统文档,可以将北京54坐标系添加进ENVI软件系统,具体方法和步骤如下:1、找到ENVI安装目录下相应的坐标系存储文档,如“C:\RSI\IDL63\products\envi43\map_proj\datum.txt”,并打开。

2、将以下描述语句添加在文档最后一行:“Beijing-54, Krassovsky, -12, -113, -41”,其中“Beijing-54”是新坐标的名称;“Krassovsky”是它所使用的椭球体名称;“-12, -113, -41”是新坐标系与WGS-84坐标系的坐标差。

3、将修改后的文档保存,关闭。

4、重新启动ENVI。

新的坐标系添加成功。

二、自定义高斯-克吕格(Kauss Kruger)投影具体方法和步骤如下:1.选择Map> Customize Map Projection,或在任何地图投影选择对话框中,点击“New”按钮。

2、当出现Customized Map Projection Definition 对话框时,假设为定义高斯投影的13带,13带的中央经度为75度,具体设置参数如下(上图所示):Projection name :GK Zone 13(Beijing-54)Projection Type:Transverse MercatorProjection Datum:Beijing-54False easting:500000False northing:0Latitude of projection origin: 0Longitude of central meridian: 75Scale factor:13.选择Projection > Add New Projection将投影添加到ENVI 所用的投影列表中。

ENVI地图调整

ENVI地图调整

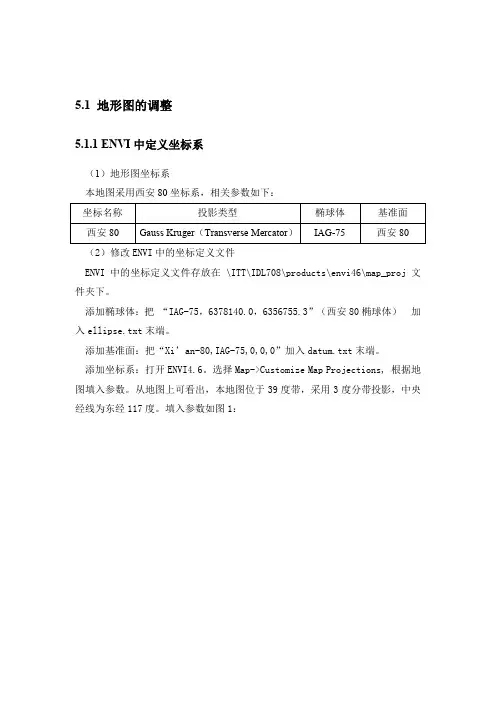

5.1 地形图的调整5.1.1 ENVI中定义坐标系(1)地形图坐标系本地图采用西安80坐标系,相关参数如下:(2)修改ENVI中的坐标定义文件ENVI中的坐标定义文件存放在 \ITT\IDL708\products\envi46\map_proj文件夹下。

添加椭球体:把“IAG-75,6378140.0,6356755.3”(西安80椭球体)加入ellipse.txt末端。

添加基准面:把“Xi’an-80,IAG-75,0,0,0”加入datum.txt末端。

添加坐标系:打开ENVI4.6。

选择Map->Customize Map Projections, 根据地图填入参数。

从地图上可看出,本地图位于39度带,采用3度分带投影,中央经线为东经117度。

填入参数如图1:图1 添加坐标系选择Projection -> Add New Projection,将投影添加到ENVI所有的投影中。

再选择File->Save Projections,保存添加好的投影。

(3)为地图添加Map Info打开地图3.tif。

选择Map->Registration->Select GCPs:Image To Map。

选择之前创建好的投影 Xi’an-80 3 Degree GK CM117E,并把X Pixel Size和Y Pixel Size改为1米。

单击OK。

在地图左上角选择一点,并输入这点经纬度,如图2。

图2 选点并输入该点坐标然后单击Add Point。

再重复上述选点方法选则2个点。

所选点坐标如图3。

图3 第二个点坐标图4 第三个点坐标选择Options->Warp File。

在弹出的窗口中选择3.tif,单击OK。

保存成新的文件,命名为3-1。

(4)调整地图地理坐标打开3-1.tif。

a.选择Overlay->Grid Line。

因为本图经度跨度3分45秒,维度跨度2分30秒,所以设置格网间隔1分15秒,使格网与地图四角经纬度数相一致。

ENVI基本影像处理流程操作ppt课件

ENVI基本影像处理流程操作ppt课件
7
1.1ENVI简介——立体像对高程提取扩展模块— DEM Extraction
• 快速从ALOS PRISM, ASTER, CARTOSAT-1, FORMOSAT-2,
GeoEye-1, IKONOS, KOMPSAT-2, OrbView-3, QuickBird, WorldView-1, SPOT 1-5等以及航空影像立体像对中提取 DEM。
3
1.快速认识ENVI
•1.1 ENVI简介 •1.2 安装目录结构 •1.3 栅格文件系统和储存 •1.4 数据输入 •1.5 数据显示 •1.6 常见系统设置
4
1.1ENVI简介——ENVI/IDL体系结构
扩展模块 主模块 开发语言
Atmospheric Correction
大气校正模 块
Feature Extraction
5
1 55 2 3-5 3
1.1-3.7 26 2-3
2每5天
其他卫星
传感器 Landsat1~7
发射时间 72~99
SPOT4
1999
中巴资源卫星-01/02 1999
13
1.3栅格文件系统和储存
• ENVI栅格文件格式:ENVI使用的是通用栅格数据格式,包含一
个简单的二进制文件( a simple flat binary )和一个相关 的ASCII(文本)的头文件。
–ENVI头文件包含用于读取图像数据文件的信息,它通常创建于一个数据文件第一次被 ENVI读取
时。单独的ENVI头文本文件提供关于图像尺寸、嵌入的头文件(若存在)、数据格式及其它相 关信息。所需信息通过交互式输入,或自动地用“文件吸取”创建,并且以后可以编辑修改。 您可以在ENVI之外使用一个文本编辑器生成一个ENVI头文件

15.如何在ENVI里快速添加高斯投影(北京54坐标)yang1026

15.如何在ENVI里快速添加高斯投影(北京54坐标)yang1026

如何在ENVI里快速添加高斯投影(北京54坐标)一.添加北京54坐标通过修改ENVI相应的系统文档,可以将北京54坐标系添加进ENVI软件系统,具体方法和步骤如下:1、找到ENVI安装目录下相应的坐标系存储文档,如“C:\RSI\IDL63\products\envi43\map_proj\datum.txt”,并打开。

2、将以下描述语句添加在文档最后一行:“Beijing-54, Krassovsky, -12,-113, -41”,其中“Beijing-54”是新坐标的名称;“Krassovsky”是它所使用的椭球体名称;“-12, -113, -41”是新坐标系与WGS-84坐标系的坐标差。

3、将修改后的文档保存,关闭。

二、添加高斯-克吕格(Kauss Kruger)投影(6度带)具体方法和步骤如下:1、找到ENVI安装目录下相应的坐标系存储文档,如“C:\RSI\IDL63\products\envi43\map_proj\map_proj.txt”,并打开。

2、将以下描述语句添加在文档最后一行:3, 6378245.0, 6356863.0, 0.000000, 75.000000, 500000.0, 0.0, 1.000000, Beijing-54, GK6 Zone13 (Beijing-54)3, 6378245.0, 6356863.0, 0.000000, 81.000000, 500000.0, 0.0, 1.000000, Beijing-54, GK6 Zone14 (Beijing-54)3, 6378245.0, 6356863.0, 0.000000, 87.000000, 500000.0, 0.0, 1.000000, Beijing-54, GK6 Zone15 (Beijing-54)3, 6378245.0, 6356863.0, 0.000000, 93.000000, 500000.0, 0.0, 1.000000, Beijing-54, GK6 Zone16 (Beijing-54)3, 6378245.0, 6356863.0, 0.000000, 99.000000, 500000.0, 0.0, 1.000000, Beijing-54, GK6 Zone17 (Beijing-54)3, 6378245.0, 6356863.0, 0.000000, 105.000000, 500000.0, 0.0, 1.000000, Beijing-54, GK6 Zone18 (Beijing-54)3, 6378245.0, 6356863.0, 0.000000, 111.000000, 500000.0, 0.0, 1.000000, Beijing-54, GK6 Zone 19(Beijing-54)3, 6378245.0, 6356863.0, 0.000000, 117.000000, 500000.0, 0.0, 1.000000, Beijing-54, GK6 Zone20 (Beijing-54)3, 6378245.0, 6356863.0, 0.000000, 123.000000, 500000.0, 0.0, 1.000000, Beijing-54, GK6 Zone21 (Beijing-54)3, 6378245.0, 6356863.0, 0.000000, 129.000000, 500000.0, 0.0, 1.000000, Beijing-54, GK6 Zone 22(Beijing-54)3, 6378245.0, 6356863.0, 0.000000, 135.000000, 500000.0, 0.0, 1.000000, Beijing-54, GK6 Zone23 (Beijing-54)他们是高斯-克吕格(Kauss Kruger)投影的13-23带相关参数,分别是:序号,椭球体长短半轴,向北偏移量,纬度,中央经度,向东偏移,坐标名称,投影名称。

ENVI基本操作之自定义坐标

ENVI基本操作之自定义坐标

IAG-75,6378140.0,6356755.3
影像预处理
分别是:基准面名称、 椭球名称、和三个参数。 都用半角豆号隔开。
影像预处理
这就是加进去 的椭球参数
影像预处理
• 第二步:定义基准面。 • 将基准面参数拷贝到datum.txt 文件夹中。 • 同样是半角豆号隔开。
附:北京54和西安80的基本面参数。 Beijing-54,Krasovsky,-12,-113,-41 Xi′an-80,IAG-75,0,0,0
影像预处理
• 第一步:定义椭球体。打开安装目录下
影像预处理
• 点开ellipse.txt,有三个参数:
椭球体名称
短半轴
长半轴
影像预处理
• 要增加椭球体和参数可直接在这个文件夹中
加上。这里要注意,名称和参数都是半角豆 号。
附:自定义投影参数。可选用 Krasovsky,6378245.0,6356863.0
选择已有的北 京54坐标基准 面
影像预处理
坐标偏移,这保证X 为正值,将中央经线 向东偏移500km 南偏为0 中央纬线为0
比例系数,0.9996 是个经验值。也可输 入1。
中央经线根据自己 的图幅位置而定
注意输入值后要回车以表示确定。
影像预处理
上述完成 后,将定 义的坐标 参数确定 下来。
影像预处理
ENVI基本操作之
自定义坐标
影像预处理
自定义坐标系
• 坐标系原理:地理坐标系是以经纬度为单位
的地球坐标系统,地理坐标系中有2个重要 部分,即地球椭球体(Spheroid)和大地基 准面(datum)。
大地基准面指目前参考椭球与WGS84参考椭球间 的相对位置关系(3个平移,3个旋转,1个缩 放),可以用其中3个、4个或者7个参数来描述 它们之间的关系,每个椭球体都对应一个或多 个大地基准面。

ENVI下影像处理详细步骤:

ENVI下影像处理详细步骤:

ENVI下影像处理详细步骤:1、坐标转换1)定义投影:提交的原始影像为经纬度坐标,应用ArcGIS中的投影定义工具定义影像坐标系,如xian80或北京54;2)投影转换:使用ArcGIS高级工具箱中的Project Raster工具对影像进行投影转换,得到系统需要的平面坐标成果。

如图1中所示,重采样选用BILINEAR法。

图12、影像裁切影像经坐标转换后,原矩形影像将会变成其它不规则图形,需要进行影像裁剪再得到矩形影像,裁切方法如下:ENVI软件下裁切:1)打开影像:Image File,打开要裁切的影像;2)裁切:Basic Tools—Resize Data (Spatial/Spectral),打开Resize Data Input File对话框,如图2所示。

选中要裁切的影像,点击Spatial Subset按钮,弹出Select Spatial Subset对话框,如图3所示。

然后点击Image按钮,选择按影像裁切方式,弹出Subset by Image对话框,见图4,用红框画定要保留的影像范围。

接下来点三次OK分别确定三个对话框的设置,在最后弹出的Resize Data Parameters对话框中设置重采集方式“Bilinear”,点击Choose按钮确定输出影像的路径和名称后点OK确定即运行影像载切。

图2 对话框Resize Data Input File图3 对话框Select Spatial Subset图4 Subset by Image对话框图5 Resize Data Parameters对话框3、格式转换应用ENVI裁切输出的影像为ENVI的默认格式,需将其转换成ArcGIS能应用的*.img格式。

方法:ENVI下—ERDAS IMAGING将影像另存为*.img格式即可。

注;格式转换后再在ArcGIS下重新定义一下投影。

ENVI基本影像处理流程操作

ENVI基本影像处理流程操作
EXTEND IDL, C++, Java, .Net
三维可视分析 制图输出 Geodatabase
Radar Lidar Thermal Terrain GPS Vector
雷达 激光雷达 热量数据 地形数据 位置数据 矢量数据
GIS分析
1.1ENVI简介——大气校正扩展模块(Atmospheric
• 自然要素
–河流, 湖泊,森林, 田地
• 云和雾
1.1ENVI简介——正射校正扩展模块——Orthorectification
• 由瑞典的Spacemetric公司开发 • 采用的正射校正方法具有可靠和高精度的特点,并且该方
法被行业所认可。
• 支持大区域范围内的多幅影像、多传感器的一次正射校正 • 具有镶嵌结果的功能,并提供接边线和颜色平衡辅助工具 • 采用流程化的向导式操作方式和工程化管理。 • 自定义传感器模型
Result to等。
1.4 数据显示
• 波段列表
–每次打开的文件都显示在Available Bands List中,列表中可以完成当前
在ENVI中打开的或存储在内存中的文件的信息,还可以进行包括:打开新 文件、关闭文件、将内存数据项保存到磁盘,以及编辑ENVI头文件等操作。
• 三视窗显示
–当你打开一个图像文件时,会在一个ENVI的三视窗图像显示中,其中包括
1.5 数据输入——特定数据的打开
• 对于特定的已知文件类型,利用内部或外部的头文件信息
通常会更加方便。使用 Open External File 选项,ENVI 能够读取一些标准文件类型的若干格式,理软件格式 及通用图像格式。ENVI 从内部头文件读取必要的参数,因 此不必在Header Information对话框中输入任何信息。

3-ENVI遥感图像预处理

3-ENVI遥感图像预处理

• (3)单击Change
• (4)选择自定义北京54坐标系 • (5)回到Available
信息
ENVI/IDL
3.4 图像投影转换——投影转换
• (1)主菜单
> Map > Convert Map Projection
• (2)Convert
Map Projection对话框中,点击 Change Proj,打开Projection Selection对话 框
-

Image to Image几何校正
-

Image to Map几何校正
-

Image to Image自动图像配准
-
自动寻找同名点,可用于相同图像由于校正误差不重叠情况
主菜单->Map->Registration->Automatic Registration:Image to Image ENVI/IDL
ENVI/IDL
3.5 图像几何校正-Image to Map几何校正
• 采集控制点方式相比Image
to Image更加灵活,如 果控制点需要从不同途径收集或者直接从图上读取 后键盘输入,可以采取这种方法。如地形图校正。
• 第四步
利用GLT文件几何校正影像
• 选择:主菜单->Map->Georeference
from Input Geometry-> Georeference from GLT。在弹出对话框中 选择GLT文件和待校正文件,选择输出路径和文件名。
ENVI/IDL
3.5 图像几何校正-基于GLT的FY3几何校正
ENVI/IDL
3.5 图像几何校正-基于GLT的FY3几何校正

南师大遥感数字图像处理复习题

南师大遥感数字图像处理复习题

一、名词解释1.数字图像2.遥感数字图像3.像素4.遥感数字图像处理5.频率域二、简答1.遥感数字图像与照片的区别2.怎样理解图像处理的两个观点3.遥感数字图像处理需要掌握哪些基本知识三、填空1.遥感数字图像处理的主要内容包括()、()、()。

2.图像校正也称图像恢复、图像复原,校正的方法除了图像增强中的一些方法外,主要包括()和()。

3.遥感数字图像处理系统包括硬件系统和软件系统两大部分,其中硬件系统主要由计算机、()、()、()和()、操作台。

4.在计算机中,基本的度量单位是()。

存储一幅1024字节的8位图像需要()的存储空间。

一景正常的包括7个波段的LANDSAT5的TM图像文件,至少占用()的存储空间,5.常用的遥感图像处理系统有()、()、()、()。

答案一、名词解释1.数字图像指用计算机存储和处理的图像,是一种空间坐标和灰度均不连续的、用离散数学表示的图像。

2.遥感数字图像(digital image)是以数字形式表述的遥感图像。

不同的地物能够反射或辐射不同波长的电磁波,利用这种特性,遥感系统可以产生不同的遥感数字图像。

3.数字图像最基本的单位是像素,像素是A/D转换中的取样点,是计算机图像处理的最小单元;每个像素具有特定的空间位置和属性特征。

4.遥感数字图像处理是通过计算机图像处理系统对遥感图像中的像素进行的系列操作过程。

5.频率域基于傅里叶变换,频率域的图像处理是对傅里叶变换后产生的反映频率信息的图像进行处理。

二、简答1. 遥感数字图像与照片的区别有:(1)照片来自于模拟方式,是通过摄影系统产生的;而遥感数字图像来自于数字方式,通过扫描和数码相机产生;(2)照片没有像素,没有行列结构,没有扫描行;遥感数字图像中的基本构成单位就是像素,具有行和列,可能会观察到扫描行;(3)照片中0表示没有数据;遥感数字图像中0是数值,不表示没有数据;(4)照片中任何点都没有编号;遥感数字图像中每个点都有确定的数字编号;(5)照片的摄影受到电磁波谱的成像范围限制;遥感数字图像可以使电磁波谱的任意范围(6)一旦获取了照片,它的颜色就是确定的;遥感数字图像中颜色没有特定的规划,在处理过程中可以根据需要通过合成产生;(7)照片只具有红、绿、蓝三个通道;遥感数字图像有多个波段。

arcgis自定义地理坐标方法

arcgis自定义地理坐标方法

arcgis自定义地理坐标方法ArcGIS是一种广泛使用的地理信息系统软件,可以用于数据管理、空间分析和地图制作等多个领域。

在使用ArcGIS时,有时我们需要自定义地理坐标来满足特定的需求,在下面我将介绍两种常用的ArcGIS自定义地理坐标方法。

1. 改变坐标系ArcGIS中的坐标系指的是地理坐标系或投影坐标系。

如果需要使用自定义的地理坐标,首先需要选择与自己定义的坐标一致的坐标系。

可以通过以下步骤来改变坐标系:- 打开ArcGIS软件并加载要素图层。

- 右键点击要素图层,在弹出菜单中选择“属性”。

- 在“属性”对话框中,选择“坐标系统”选项卡。

- 在“坐标系统”选项卡中,选择“使用自定义坐标系统”。

- 输入或选择与自己定义的地理坐标一致的坐标系参数,点击“应用”按钮。

通过改变坐标系,可以将ArcGIS中的地理数据与自己定义的地理坐标对应起来。

2. 使用地理转换工具ArcGIS提供了多种地理转换工具,可以将不同坐标系之间的坐标进行转换。

要使用地理转换工具进行自定义地理坐标,可以按照以下步骤操作:- 打开ArcGIS软件并加载要素图层。

- 在工具栏中选择“编辑”->“转换”->“地理转换”。

- 在地图上选择需要转换的要素。

- 在“地理转换”工具对话框中,选择所需的投影坐标系或地理坐标系转换。

- 点击“确定”按钮进行转换。

使用地理转换工具,可以方便地将ArcGIS中的坐标转换为自定义的地理坐标。

总结:以上介绍了两种常用的ArcGIS自定义地理坐标方法,通过改变坐标系和使用地理转换工具,我们可以实现自定义地理坐标的需求。

无论是在数据管理、空间分析还是地图制作中,都可以根据需要灵活应用这些方法来满足我们的要求。

ENVI和ERDAS中自定义坐标系的方法

ENVI和ERDAS中自定义坐标系的方法

ENVI和ERDAS中自定义坐标系的方法1 地理投影的基本原理常用到的地图坐标系有2种,即地理坐标系和投影坐标系。

地理坐标系是以经纬度为单位的地球坐标系统,地理坐标系中有2个重要部分,即地球椭球体(spheroid)和大地基准面(datum)。

由于地球表面的不规则性,它不能用数学公式来表达,也就无法实施运算,所以必须找一个形状和大小都很接近地球的椭球体来代替地球,这个椭球体被称为地球椭球体,我国常用的椭球体如下大地基准面指目前参考椭球与WGS84参考椭球间的相对位置关系(3个平移,3个旋转,1个缩放),可以用其中3个、4个或者7个参数来描述它们之间的关系,每个椭球体都对应一个或多个大地基准面。

投影坐标系是利用一定的数学法则把地球表面上的经纬线网表示到平面上,属于平面坐标系。

数学法则指的是投影类型,目前我国普遍采用的是高斯——克吕格投影,在英美国家称为横轴墨卡托投影(Transverse Mercator)。

高斯克吕格投影的中央经线和赤道为互相垂直,分带标准分为3度带和6度带。

美国编制世界各地军用地图和地球资源卫星像片所采用的全球横轴墨卡托投影(UTM)是横轴墨卡托投影的一种变型。

高斯克吕格投影的中央经线长度比等于1,UTM投影规定中央经线长度比为0.9996。

我国规定1:1万、1:2.5万、1:5万、1:10万、1:25万、1:50万比例尺地形图,均采用高斯克吕格投影。

1:2.5至1:50万比例尺地形图采用经差6度分带,1:1和1:2.5万比例尺地形图采用经差3度分带。

大地坐标,在地面上建立一系列相连接的三角形,量取一段精确的距离作为起算边,在这个边的两端点,采用天文观测的方法确定其点位(经度、纬度和方位角),用精密测角仪器测定各三角形的角值,根据起算边的边长和点位,就可以推算出其他各点的坐标。

这样推算出的坐标,称为大地坐标。

于地理坐标,只需要确定两个参数,即椭球体和大地基准面。

对于投影坐标,投影类型为Gauss Kruger(Transverse Mercator),除了确定椭球体和大地基准面外,还需要确定中央经线。

arcgis定义地理坐标系的步骤

arcgis定义地理坐标系的步骤

arcgis定义地理坐标系的步骤步骤1: 理解地理坐标系的概念和作用地理坐标系是在地球上表示位置的一种方式。

它通过使用经度和纬度来确定一个位置的精确坐标。

地理坐标系的作用是为地图、GPS和GIS等应用提供一个一致的参考系统,以便准确地定位和测量地理现象。

步骤2: 选择适当的地理坐标系在定义地理坐标系之前,我们需要选择一个适合我们的应用的坐标系。

根据应用领域的不同,我们可以选择使用大地测量学坐标系、投影坐标系或球面坐标系等。

每种坐标系都有其自身的优势和适用范围。

步骤3: 确定地理坐标系的基准面地理坐标系的基准面是一个参考平面,用于确定地球上不同位置的坐标。

常见的基准面有WGS 84、NAD 83和北京54等。

基准面的选择取决于应用的地理范围和精度要求。

步骤4: 确定地理坐标系的椭球体模型地理坐标系的椭球体模型用于近似地球的形状和尺寸。

常见的模型有WGS 84椭球体、克拉索夫斯基椭球体和国际1924椭球体等。

选择适当的椭球体模型可以提高地理坐标系的精度和适用范围。

步骤5: 定义坐标系的参考标准地理坐标系的定义需要确定一些标准参数,例如中央子午线、假东测量和假北测量等。

这些参数可以通过与已知地理特征的测量和调查来确定,以确保坐标系定义的准确性和一致性。

步骤6: 使用专业软件定义地理坐标系一旦确定了地理坐标系的参数和参考标准,我们可以使用专业的GIS软件来定义和创建该坐标系。

例如,ArcGIS软件提供了丰富的工具和功能,使用户能够自定义和编辑地理坐标系。

步骤7: 验证地理坐标系的准确性和一致性在定义地理坐标系之后,我们需要对其进行验证,以确保其准确性和一致性。

验证的方法包括使用已知坐标进行点检查、与其他数据源进行对比分析和进行转换测试等。

步骤8: 文档化和共享地理坐标系的定义信息最后,我们应该将地理坐标系的定义信息进行文档化和共享,以便其他用户可以理解和使用该坐标系。

这些信息包括坐标系的名字、参数值、参考标准和坐标转换方法等。

erdas中坐标的定义

erdas中坐标的定义

ENVI和ERDAS中自定义坐标系的方法1 地理投影的基本原理常用到的地图坐标系有2种,即地理坐标系和投影坐标系。

地理坐标系是以经纬度为单位的地球坐标系统,地理坐标系中有2个重要部分,即地球椭球体(spheroid)和大地基准面(datum)。

由于地球表面的不规则性,它不能用数学公式来表达,也就无法实施运算,所以必须找一个形状和大小都很接近地球的椭球体来代替地球,这个椭球体被称为地球椭球体,我国常用的椭球体如下大地基准面指目前参考椭球与WGS84参考椭球间的相对位置关系(3个平移,3个旋转,1个缩放),可以用其中3个、4个或者7个参数来描述它们之间的关系,每个椭球体都对应一个或多个大地基准面。

投影坐标系是利用一定的数学法则把地球表面上的经纬线网表示到平面上,属于平面坐标系。

数学法则指的是投影类型,目前我国普遍采用的是高斯——克吕格投影,在英美国家称为横轴墨卡托投影(Transverse Mercator)。

高斯克吕格投影的中央经线和赤道为互相垂直,分带标准分为3度带和6度带。

美国编制世界各地军用地图和地球资源卫星像片所采用的全球横轴墨卡托投影(UTM)是横轴墨卡托投影的一种变型。

高斯克吕格投影的中央经线长度比等于1,UTM投影规定中央经线长度比为0.9996。

我国规定1:1万、1:2.5万、1:5万、1:10万、1:25万、1:50万比例尺地形图,均采用高斯克吕格投影。

1:2.5至1:50万比例尺地形图采用经差6度分带,1:1和1:2.5万比例尺地形图采用经差3度分带。

大地坐标,在地面上建立一系列相连接的三角形,量取一段精确的距离作为起算边,在这个边的两端点,采用天文观测的方法确定其点位(经度、纬度和方位角),用精密测角仪器测定各三角形的角值,根据起算边的边长和点位,就可以推算出其他各点的坐标。

这样推算出的坐标,称为大地坐标。

我国1954年在北京设立了大地坐标原点,由此计算出来的各大地控制点的坐标,称为1954年北京坐标系。

ENVI遥感图像处理实验教程 实验二 坐标定义与投影转换ok

ENVI遥感图像处理实验教程 实验二 坐标定义与投影转换ok
以 用 三 个 平 移 参 数 来 确 定 , 即 “ -12,-113,-41,0,0,0,0 ” , 很 多 软 件 近 似 为
Krasovsky(0,0,0,0,0,0,0)基准面;西安 80 的 7 参数比较特殊,各个区域不一样。 一般有两个途径:一是直接从测绘部门获取;二是根据三个以上具有西安 80 坐标系 与其他坐标系的同名点坐标值,利用软件来推算,有一些绿色软件具有这个功能, 如 Coord MG。 中央经线获取可有以下两种方法,第一种根据已知带号计算,6 度带用 6*N-3,3 度带用 3*N;第二种方法是根据经度从图中查找。 地图比例尺:最简单的讲比例尺=图上距离/实地距离,对于一幅挂图就是纸张和 地图实际距离的比值。比例尺有大小之分,由于比例尺是个比值,分母越大,比例尺 也越小,单位必须一致;通常称 1:1000000、1:500000、1:200000 为小比例尺地形 图;1:100000、1:50000 和 1:25000 为中比例尺地形图;1:10000、1:5000、1: 2000、1:1000 和 1:500 为大比例尺地形图。我国规定 1:1 万、1:2.5 万、1:5 万、1:10 万、1:25 万、1:50 万比例尺地形图,均采用高斯克吕格投影。1:2.5 至 1:50 万比例尺地形图采用经差 6 度分带,1:1 和 1:2.5 万比例尺地形图采用经 差 3 度分带。
三、坐标定义
ENVI 中的坐标定义文件存放在 ITT\IDLxx\products\envixx \map_proj 文件夹下。 三个文件 记录了坐标信息: � � � ellipse.txt:椭球体参数文件。 datum.txt:基准面参数文件。 map_proj.txt:坐标系参数文件。
在 ENVI 中自定义坐标系分三步:定义椭球体、基准面和定义坐标参数。 1)定义椭球体 打开 ellipse.txt 文件, 语法为 <椭球体名称>, <长半轴>, <短半轴>。 这里将 “Krasovsky, 6378245.0, 6356863.0”和“IAG-75, 6378140.0, 6356755.3”加入 ellipse.txt 末端(图 2-1)。

#ENVI中自定义坐标系

#ENVI中自定义坐标系

ENVI中自定义坐标系说明——以北京54和西安80为例1 地理投影的基本原理常用到的地图坐标系有2种,即地理坐标系和投影坐标系。

地理坐标系是以经纬度为单位的地球坐标系统,地理坐标系中有2个重要部分,即地球椭球体<spheroid)和大地基准面<datum)。

因为地球表面的不规则性,它不能用数学公式来表达,也就无法实行运算,所以必须找一个形状和大小都很接近地球的椭球体来代替地球,这个椭球体被称为地球椭球体,我国常用的椭球体如下:我国1954年在北京设立了大地坐标原点,由此计算出来的各大地控制点的坐标,称为1954年北京坐标系。

为了适应大地测量的发展,我国于1978年采用国际大地测量协会推荐的IAG-75地球椭球体建立了我国新的大地坐标系,并在1986年宣布在陕西省泾阳县设立了新的大地坐标原点,由此计算出来的各大地控制点坐标,称为1980年大地坐标系。

我们经常给影像投影时用到的北京54或者西安80坐标系是投影直角坐标系,如下表所示为北京54和西安80坐标系采用的主要参数,图1高斯——克吕格投影的分带4 ENVI中定义坐标ENVI中的坐标定义文件存放在HOME\ITT\IDL70\products\envi45\map_proj 文件夹下,三个文件记录了坐标信息:ellipse.txt 椭球体参数文件datum.txt 基准面参数文件map_proj.txt 坐标系参数文件在ENVI中自定义坐标系分三步:定义椭球体、基准面和定义坐标参数第一步、添加椭球体语法为 <椭球体名称>,<长半轴>,<短半轴>。

这里将“Krasovsky,6378245.0,6356863.0”和“IAG-75,6378140.0,6356755.3”加入ellipse.txt末端。

注:ellipse.txt文件中已经有了克拉索夫斯基椭球,因为翻译原因,这里的英文名称是Krassovsky,为了让其他软件平台识别,这里新建一个Krasovsky椭球体。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

ENVI和ERDAS中自定义坐标系的方法1 地理投影的基本原理常用到的地图坐标系有2种,即地理坐标系和投影坐标系。

地理坐标系是以经纬度为单位的地球坐标系统,地理坐标系中有2个重要部分,即地球椭球体(spheroid)和大地基准面(datum)。

由于地球表面的不规则性,它不能用数学公式来表达,也就无法实施运算,所以必须找一个形状和大小都很接近地球的椭球体来代替地球,这个椭球体被称为地球椭球体,我国常用的椭球体如下大地基准面指目前参考椭球与WGS84参考椭球间的相对位置关系(3个平移,3个旋转,1个缩放),可以用其中3个、4个或者7个参数来描述它们之间的关系,每个椭球体都对应一个或多个大地基准面。

投影坐标系是利用一定的数学法则把地球表面上的经纬线网表示到平面上,属于平面坐标系。

数学法则指的是投影类型,目前我国普遍采用的是高斯——克吕格投影,在英美国家称为横轴墨卡托投影(Transverse Mercator)。

高斯克吕格投影的中央经线和赤道为互相垂直,分带标准分为3度带和6度带。

美国编制世界各地军用地图和地球资源卫星像片所采用的全球横轴墨卡托投影(UTM)是横轴墨卡托投影的一种变型。

高斯克吕格投影的中央经线长度比等于1,UTM投影规定中央经线长度比为0.9996。

我国规定1:1万、1:2.5万、1:5万、1:10万、1:25万、1:50万比例尺地形图,均采用高斯克吕格投影。

1:2.5至1:50万比例尺地形图采用经差6度分带,1:1和1:2.5万比例尺地形图采用经差3度分带。

大地坐标,在地面上建立一系列相连接的三角形,量取一段精确的距离作为起算边,在这个边的两端点,采用天文观测的方法确定其点位(经度、纬度和方位角),用精密测角仪器测定各三角形的角值,根据起算边的边长和点位,就可以推算出其他各点的坐标。

这样推算出的坐标,称为大地坐标。

我国1954年在北京设立了大地坐标原点,由此计算出来的各大地控制点的坐标,称为1954年北京坐标系。

为了适应大地测量的发展,我国于1978年采用国际大地测量协会推荐的IAG-75地球椭球体建立了我国新的大地坐标系,并在1986年宣布在陕西省泾阳县设立了新的大地坐标原点,由此计算出来的各大地控制点坐标,称为1980年大地坐标系。

对于地理坐标,只需要确定两个参数,即椭球体和大地基准面。

对于投影坐标,投影类型为Gauss Kruger(Transverse Mercator),除了确定椭球体和大地基准面外,还需要确定中央经线。

大地基准面的确定关键是确定7个参数(或者其中几个参数),北京54基准面可以用三个平移参数来确定,即“-12,-113,-41,0,0,0,0”,很多软件近似为Krasovsky(0,0,0,0,0,0,0)基准面;西安80的7参数比较特殊,各个区域不一样。

一般有两个途径:一是直接从测绘部门获取;二是根据三个以上具有西安80坐标系与其他坐标系的同名点坐标值,利用软件来推算,有一些绿色软件具有这个功能,如Coord MG。

中央经线获取可有以下两种方法,第一种根据已知带号计算,6度带用6*N-3,3度带用3*N;第二种方法是根据经度从图1中查找。

ENVI中定义方法:(1)选择Map> Customized Map Projection(2)当出现Customized Map Projection Definition 对话框时,键入一个新的投影名和参数。

具体参数设置如下:西安80坐标系的定义:Projection Name: 比如:xian80 --------投影名称Projection Type: Transverse Mercator --------投影类型Projection Ellipsoid: User Defined a=6378140,b=6356755.288 --------基准椭球False Easting: 500000 --------东伪偏移False Northing: 0.000000 ---------北伪偏移Latitude of projection origin: 0.000000 ---------原点纬度Longitude of central meridian: 117 ---------中央经度Scale_Factor: 1.000000 ----------比例系数北京54坐标系参数如下:Projection Name: 比如:北京54 --------投影名称Projection Type: Transverse Mercator --------投影类型Projection Ellipsoid: KrassovskyFalse Easting: 500000 --------东伪偏移False Northing: 0.000000 ---------北伪偏移Latitude of projection origin: 0.000000 ---------原点纬度Longitude of central meridian: 117 ---------中央经度Scale_Factor: 1.000000 ----------比例系数北京本地独立坐标系参数如下:Projection Name: 比如:beijinglocal --------投影名称Projection Type: Transverse Mercator --------投影类型Projection Ellipsoid: KrassovskyFalse Easting: 500000 --------东伪偏移False Northing: 300000 ---------北伪偏移Latitude of projection origin: 39 51 56.757 ---------原点纬度Longitude of central meridian: 116 21 0.9065 ---------中央经度Scale_Factor: 1.000000 ----------比例系数(3)一旦所有参数都被正确输入,选择Projection > Add New Projection 将投影添加到ENVI 用的投影列表中。

当你关闭对话框时,可利用的投影将根据当前的ENVI 设置发生改变。

系统将提问你是否将这一投影存到“map_proj.txt”文件中。

要存储新的或更改过的投影信息,选择File > Save Projections 。

在ENVI 目录结构中的“map_proj.txt”文件将发生改变,包含新的投影。

这一文件也能用一些编辑器进行编辑达到上述改变定义的效果。

(4)选择Projection>Load Existing Projection,出现Map Projection Selection对话框,选择任意坐标系,可以查看参数设置,也可以更改参数设置。

(5)选择File > Cancel 退出这一功能。

ERDAS中定义方法(以定义西安80坐标系为例)ERDAS中添加椭球体和基准面:ERDAS 包含了一个能够自定义椭球体、基准面、投影方式的扩展库,通过这个扩展库,可以在ERDAS中添加任何可能存在的投影系统。

基于以上2点,就可以将IAG75椭球的参数添加到ERDAS中,并且应用这个椭球对栅格数据进行投影变换。

下面就来说明一下具体的添加过程。

1 在ERDAS安装目录下的etc/spheroid.tab文件是用来记载椭球体和基准面参数的。

它是一个TXT文本文件,可以用文本编辑器对它进行修改,只要依照它的语法就可以任意添加自定义的椭球体和基准面参数。

基本语法为:“椭球名称”{“椭球序号”椭球体长半轴椭球体短半轴“椭球名称”0 0 0 0 0 0 0“基准面名称1”dx1 dy1 dz1 rx1 rz1 ds1“基准面名称2”dx2 dy2 dz2 rx2 rz1 ds2……….}其中:“基准面名称”dx dy dz rx rz ds中,dx、dy、dz是x、y、z3个轴对于WGS84基准点的平移参数,单位为m。

rx、ry、rz是x、y、z、3个轴对于WGS84基准点的旋转参数,单位为rad。

Ds是对于WGS84基准点的比例因子。

在更多的情况下椭球的基准面是基于它本身的。

这时假定椭球的中心点是与没有经过任何平移或旋转的WGS84的基准面相重合,即这时椭球基准面的7个参数均为0,即这时椭球基准面的7个参数均为0。

我国在使用克拉索夫斯基椭球和IAG75椭球时就是用椭球体本身为基准。

在spheroid.tab文件末尾加入如下语句即可,假设spheroid.tab文件中最后一个椭球体序号为73(可以在文件最后一个椭球体中读出序号),则加入:"IAG 75" {74 6378140 6356755.2882"xian 80" 0 0 0 0 0 0 0}经过以上的操作IAG75 椭球就会出现在ERDAS的椭球选择列表中。

2. 在Viewer中打开图像数据,Utility--->layer info,在projection info 栏中可以看到目前的数据投影信息还不完整。

点击edit菜单中的change map model,在弹出窗口中将unite参数设为meters,projection,参数设为Tansverse Mercator。

接下来再点击edit菜单中的Add/Change projection,在弹出对话框中将原始投影参数添加进去。

CustomProjection Type:Transverse MercatorSpheroid Name:IAG 75Datum Name:xian80Scale factor at central meridian:1.000000Longitude of central meridian:117:00:00.000000000000 ELatitude of origin of projection:0:00:00.000000000000 NFalse easting:39500000.00000000000 metersFalse northing:0.00000000000000000 meters。
