自力式压差平衡阀常见的安装问题
压差阀、平衡阀的应用

自力式压差控制阀和平衡阀的应用大家好平衡阀产品的介绍默认分类 2007-06-15 07:05 阅读522 评论0字号:大大中中小小各位专家、学者、先生、女士大家好!欢迎各位朋友、学者、专家参与平衡阀系列产品的介绍。
首先感谢大家为社会做出的不懈努力,平衡阀系列产品在空调、采暖的水系统中应用越来越广泛,大家对平衡阀的了解越来越深入。
怎样用好其系列产品是目前广大设计人员、安装人员及生产厂商共同探讨的话题。
我们需要借助国外的经验,依据我们的实际国情,研制和使用适和我们系统真正需要的控制设备,使控制设备确实有效的、稳定的运行,达到系统的节能有效的目的。
社会的飞速发展,综合国力的增强。
节能是迫在眉睫。
国家倡导营造节能社会,作为社会的一成员也应该积极响应。
建设部最近出台了相关措施,我们大家也应该努力。
社会的发展需要也是我们大家的需要,系统控制的日益更新,相关的控制设备同样需要更新,才能够达到满意的效果。
相关专家进行了很大的努力,国家相关部门十分重视,正在制定相关的政策和规范。
让我们大家共同携手,为建设好美丽的家园,创造和谐社会、创造舒适的环境而努力奋斗。
下面分几个部分介绍一下平衡阀系列产品。
(因篇幅有限,有不慎详细的地方请大家多多原谅)首先请允许我介绍一下公司的基本情况。
公司坐落在河北省献县,1993年和沈阳三环真空研究所研制开发了国内首台斜杆暗升降,并具有开度百分比显示的数字锁定平衡阀(大家常说的手动平衡阀)。
当时国内有建研院的爱康和沈阳的华松,他们所生产的平衡阀都是直杆直尺外升降的,并且DN150以上都是蝶阀形式。
为了完善产品性能的检测,和清华大学热能系石兆玉教授联合开发了平衡阀的实验装置,准确测量平衡阀的理论流量特性。
最近我们从铸造方面引进了消失模铸造,使产品外观及阀体内在结构有了进一步的改进,为完善产品奠定了坚实的基础。
随着国家经济发展生活水平的提高,产品不断的升级,1998年根据市场的需求研发了自力式流量控制阀,也就是大家所熟悉的动态流量平衡阀。

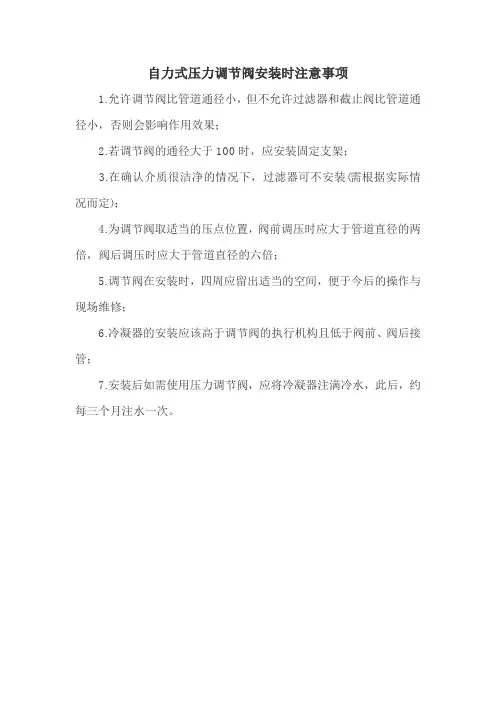

自力式压力调节阀安装时注意事项

自力式压力调节阀安装时注意事项
1.允许调节阀比管道通径小,但不允许过滤器和截止阀比管道通径小,否则会影响作用效果;
2.若调节阀的通径大于100时,应安装固定支架;
3.在确认介质很洁净的情况下,过滤器可不安装(需根据实际情况而定);
4.为调节阀取适当的压点位置,阀前调压时应大于管道直径的两倍,阀后调压时应大于管道直径的六倍;
5.调节阀在安装时,四周应留出适当的空间,便于今后的操作与现场维修;
6.冷凝器的安装应该高于调节阀的执行机构且低于阀前、阀后接管;
7.安装后如需使用压力调节阀,应将冷凝器注满冷水,此后,约每三个月注水一次。
平衡阀安装方法

平衡阀安装方法专家观点:中国现代国际关系研究院世界经济研究所所长陈凤英:经济走强助推人民币汇率上调一、使用范围:本阀门是一种本平衡阀,适用于各种液体管路系统,是一种较为理想的新型节能阀门。
该阀设有刻度的数字显示,可直观调到任一位置,并可锁定。
工洲牌WM105型动态流量平衡阀主要应用于工业和民用建筑采暖管路系统。
目前在一些管纲系统中存在着水力失调问题,平衡阀提供了解决这一问题的手段,用它可以准确的调节压降和流量,用以改善管纲系统中液体流动状况,达到管纲液体平衡和节约能源的目的。
在双管纲工程改造中,应用此阀门仍可节约能源,得到较好效果。
二、使用范围:型号SP15-SP45F-10 备注试验压力 1.5MPa(15kgf/cm2)工作压力1MPa(10≤℃kgf/cm2)工作温度≤120℃适用介质水、油和其他液体特性曲线等百分比安装使用范围管纲系统的主干、分支干、室内供水干管、分支立管以及多台锅炉三、工洲牌SP45平衡阀性能参数:D D D1 D N-d h L H 重量KGN 250 141190 4-14 16231951065 1613114-14 1627221380 19151284-18 1831231810 0 21171484-18 1835262312 5 24201788-18 184293415 0 2652252028-18 1848334020 0 32282548-18 22533425 0 37533530912-182462230 0 4439536312-2224698四、工洲牌SP15内螺纹数字锁定平衡阀尺寸参数:D N ZGL S H 重量KG1 5 1/2”931112 0 3/4”11536121.52 5 1”125461251.83 2 5/14451324”0 040 3/2” 160 601402.5曲线图左图为在种阀门的流量特性曲线,本厂生产的是其中等百分比特性阀门。
自力式调节阀安装注意事项

⾃⼒式调节阀安装注意事项
⾃⼒式调节阀安装注意事项
⾃⼒式调节阀组是⼀种⽆需外加能源⽽直接依靠被调介质⾃⾝的压⼒变化进⾏⾃动调节压⼒的节能型产品,可⽤于⾮腐蚀性(最⾼温度350摄⽒度)液体、⽓体和蒸汽等介质的压⼒装置。
⼴泛应⽤于⽯油、化⼯、冶⾦、轻⼯等⼯业部门及城市供热、供暖系统。
在安装⾃⼒式调节阀组时,应注意以下⼏点:
(1)阀在⽓体或低粘度液体介质中使⽤时,⾃⼒式压⼒调节阀为直⽴安装在⽔平管上,当位置空间不允许时才倒装或斜装。
(2)阀在蒸汽或⾼粘度液体介质中使⽤时,通⾃⼒式压⼒调节阀为倒⽴安装在⽔平管上,冷凝器(蒸汽⽤⾃⼒式)应⾼于调压阀的执⾏机构⽽低于阀前后接管。
使⽤前冷凝器应灌满冷⽔,以后约3个⽉灌⽔⼀次。
(3)取压点应取在调压阀适当位置,阀前调压应⼤于2倍管道直径,阀后调压应⼤于6倍管道直径。
(4)为便于现场维修及操作,调压阀四周应留有适当空间。
(5)当介质为洁净⽓体或液体时,阀前过滤器可不安装。
(6)调压阀通径过⼤(DN≥100时),应有固定⽀架。
(7)当确认介质很洁净时,过滤器可不安装。
(8)位置实在不允许时,傍通阀(⼿动)可以省略(我们不推荐).
(9)阀组后根据需要⽤户可选配⽌回阀、安全阀等
(10)⾃⼒式阀根据计算通径可以⼩于管道直径,⽽截⽌阀、切断球阀、傍通阀、过滤器则不能⼩于管道直径。
自力式压差控制阀和自力式流量平衡阀要点

自力式压差控制阀和自力式流量平衡阀在供热和空调系统中常出现冷热不均,部分用户室温不达标,主要原因是水力工况不平衡,即各个热用户的水流量分配不合理,解决这个问题只有靠平衡阀来完成。
供热系统在传统的供热体制下是一种平均分配的供热模式,这种供热模式一般采取定流量的质调节。
晋城市热网采取的就是这种供热模式,在这种供热模式指导下,在每个热用户的系统所有入口全部安装了自力式流量平衡阀,但在安装和使用中存在一些问题。
以河北同力自控阀门制造有限公司生产的自力式流量平衡阀和自力式压差控制阀为例,简要说明它的原理和应用。
1 自力式流量平衡阀1.1 工作原理当介质进入主阀时,进口压力为P1 ,手动节流阀的前后压力分别为P2 和P3 ,当节流阀开启到某一位置时,即人为确定了“定流量”,以及相对应的固定值(P2-P 3),当系统流量增大时,(P2-P3 )的实际值超过了允许的给定值,此时,主阀、阀芯自动关小,直至流量重新维持到设定流量,反之亦然。
1.2 缺点产品一般要求最小工作压差为20kPa 。
如果安装在最不利回路上,势必要求循环泵多增加2m 水拄的工作扬程。
晋城市普便安装自力式流量平衡阀的做法是错误的,应采取离换热站(或直供低温水的锅炉房)近的楼安装,如果用户离换热站距离大于供热半径的80% 时就不宜安装这种自力式流量平衡阀。
1.3 安装位置热网近端流量过大,远端流量过小,近端资用压头大于用户需压头,必须用阀门消耗富余压头,即阀门压头= 富余压头= 资用压头-需用压头。
图1(a)为热用户平衡阀门安装位置及各压力点,如果用户供水管安装平衡阀调网,则P3 近似等于P4,P2 压力线见图1(b ),近乎平行P4。
如果用户回水管安装平衡阀凋网,则P2 近似等于P1,P3 压力线近乎平行P1。
户内实际供水压力为P2,回水压力为P3,如果压力过低会倒空,压力过高会导致铸铁暖汽片超压。
因此,晋城市平衡阀全部装于回水管的做法是错误的。
DN150平衡阀安装注意事项

DN150平衡DN150平衡阀安装注意事项
1、每项工程中所应用的压差旁通平衡DN150平衡阀都需要符合经过制造厂检验合格,各种标识齐全,技术资料符合这几类要求。
且在DN150平衡阀门安装前做一下有关于强度和严密性的试验。
2、首先需要根据功能要求去选择DN150平衡阀门种类,然后根据管道的输送介质、温度、建筑标准和业主要求等因素来确定DN150平衡阀门的DN150平衡阀体和密封部位所用材质,DN150平衡阀体材料要与管道材料相匹配。
3、DN150平衡阀门的公称压力有0.6、1.0、1.6、2.5和4.0MPa 等不同级别,管道输送的介质工作压力应小于DN150平衡阀门的公称压力值。
4、工程中压差旁通平衡DN150平衡阀的设置应当有足够的空间,以便管理、操作、安装和维修,并应符合管路对DN150平衡阀门的要求。
若该管路采用法兰连接法,就应采用法兰连接的压差旁通平衡DN150平衡阀;若该管路采用沟槽式连接,就应采用沟槽式连接的压差旁通平衡DN150平衡阀。
5、压差旁通平衡DN150平衡阀应设置在介质单向流动的管路上,主DN150平衡阀体上的箭头方向必须与管路系统流向一致。
6、接压差旁通平衡DN150平衡阀管段不应有气堵、气阻现象。
在管网最高位置等存气段应设置自动排气DN150平衡阀。
DN150平衡阀门水平安装时,DN150平衡阀盖、DN150平衡阀杆应朝上。
在垂直安装时,DN150平衡阀盖、DN150平衡阀杆应朝外。
自力式压差控制阀工作原理与分析

自力式压差控制阀工作原理与分析自力式压差控制阀工作原理与分析自力式压差控制阀亦称动态差压调节阀、动态差压平衡阀,差压控制器,定压差阀。
它的结构是由阀体、双节流阀座、阀瓣、感压膜、弹簧及压差调节装置等组成,如图1所示:图1:自力式压差控制阀结构示意图图2:回水安装示意图P1为外网热力入口装置处供水管的压力;△P为被控系统的差;P2为通过被控系统后,阀前的压力;△P'为压差阀工作压差P3为热力入口装置出口处回水管压力。
一、工作原理1、当供水压力P1 增大或减少时,信号由导压管供入感压膜上腔,带动阀瓣上移或下移,使阀口的流通面减少或增大,△P'= P2-P3 亦增大或减少,直至△P= P1-P2 保证原值恒定。
2、当回水压力P3 增大或减少的瞬间,由阀口流经出水口的流速降低或增高膜下压力P2 也在这个瞬间增高或降低,直至感压膜的受力重新平衡,P2 恢复原值,△P= P1-P2 保持压差不变。
3、当被控系统阻力减小或增大时,P2 减小或增大,带动阀上移或下移,阀口的流通面积增大或减小,引起P2 减小或增大,△P= P1-P3 亦随之减小或增大,直至△P= P1-P2 保持原值恒定。
从工作示意图中看出,△P= P1-P2 (1),△P'= P2-P3 (2)两式相加即得△P+△P'= P1-P3 ,由式3可以看出压差阀的控制压差与工作压差之和等于热力入口装置的供水管与热力入口装置出口处回水管之间的压差。
自力式压差控制阀工作原理分析(1).孔板流量计—导阀—主阀原理。
主阀前设置一个流量孔板,导阀感测,比较孔板前后压力差,如压力差大于设定压差,意味着流量超过设定流量,导致控制主阀做关阀动作。
如感测压差小于设定压差。
则意味着流量小于设定流量,导阀控制主阀开阀动作。
导阀上的设定压差可调,调大调小设定压差,可以调大调小流量。
由于孔板流量计的流量压差对应关系受到前流态影响极重。
如果要求流量精度达到10%的话,则必须保证阀前10d以上的直管段,而这一点在实际工程中很难保障。
平衡阀安装方法

平衡阀安装方法专家观点:中国现代国际关系研究院世界经济研究所所长陈凤英:经济走强助推人民币汇率上调一、使用范围:本阀门是一种本平衡阀,适用于各种液体管路系统,是一种较为理想的新型节能阀门。
该阀设有刻度的数字显示,可直观调到任一位置,并可锁定。
工洲牌WM105型动态流量平衡阀主要应用于工业和民用建筑采暖管路系统。
目前在一些管纲系统中存在着水力失调问题,平衡阀提供了解决这一问题的手段,用它可以准确的调节压降和流量,用以改善管纲系统中液体流动状况,达到管纲液体平衡和节约能源的目的。
在双管纲工程改造中,应用此阀门仍可节约能源,得到较好效果。
二、使用范围:型号SP15-SP45F-10 备注试验压力 1.5MPa(15kgf/cm2)工作压力1MPa(10≤℃kgf/cm2)工作温度≤120℃适用介质水、油和其他液体特性曲线等百分比安装使用范围管纲系统的主干、分支干、室内供水干管、分支立管以及多台锅炉三、工洲牌SP45平衡阀性能参数:D D D1 D N-d h L H 重量KGN 250 141190 4-14 16231951065 1613114-14 1627221380 19151284-18 1831231810 0 21171484-18 1835262312 5 24201788-18 184293415 0 2652252028-18 1848334020 0 32282548-18 22533425 0 37533530912-182462230 0 4439536312-2224698四、工洲牌SP15内螺纹数字锁定平衡阀尺寸参数:D N ZGL S H 重量KG1 5 1/2”931112 0 3/4”11536121.52 5 1”125461251.83 2 5/14451324”0 040 3/2” 160 601402.5曲线图左图为在种阀门的流量特性曲线,本厂生产的是其中等百分比特性阀门。
自力式压差控制阀的功能全解

自力式压差控制阀的功能全解(1)自力式压差控制阀不适用以热源为主动变流量调节系统:自力式压差控制阀不适用以热源为主动变流量调节系统,当系统进行以热源为主动变流量调节(变频、减少循环泵数量、换小循环泵等),减小系统的流量时,管网的压力会减小,热网近端用户由于压力的变小,压差阀自动阀芯就会开大,维持原来的压差恒定,流量变化只是远端用户,使远端用户流量严重不足。
近端用户和远端用户不能随着总流量变化而等比变化,不能保持水力平衡工况,热网出现动态水力失调。
反之,循环水泵根据室外气温降低,需要增加循环水量时,用户阀门开度没有变化,用户压差由于自力式压差控制阀的控制,使用户的流量增不上去。
所以自力式压差控制阀不适用以热源为主动变流量调节系统。
(2)自力式压差控制阀的选用:1、计算出通过该阀门的水流量。
按样本提供的数据,并参考设备的接口尺寸,核对该规格阀门的流量是否满足要求。
2、选择适当的压差范围。
计算水系统的阻力,得出阀门需要吸收的压差,来确定该阀门的压差范围。
.3、根据计算出的流量、压差范围和技术要求来确定适当的阀门系列、型号。
流量控制阀的压降等于其工作压差范围的最小压降值。
注:水泵扬程=动态流量平衡阀的压降+系统的其他压降。
(3)自力式压差控制阀的用途:自力式压差控制阀,亦称压差平衡阀、压差调节阀、压差阀。
ZYF-16型自力式压差控制阀,不需外来能源,依靠被调介质自身压力变化进行自动调节,自动消除管网的剩余压头及压力波动引起的流量变化,恒定用户进出口压差,有助于稳定系统运行。
自力式压差控制阀特别适用于分户计量或自动控制系统中(4)自力式压差控制阀使用注意事项:1、介质流动方向应与阀体箭头方向一致;2、自力式压差控制阀应安装在回水管上,阀上接导压管,导压管的另一端与供水管连接,建议在导压管供水端安装1/2"球阀,以便启动消除堵塞功能;3、在导压管前的供水管上应安装过滤网,避免水质太差造成该阀失去自动调节功能;4、供水管和该阀前的回水管应分别装设压力表,便于调节控制压差;5、如发现该系统流量过大或过小,可能的原因是管道元件安装时的杂物卡阻在阀塞上,可将1/2"球阀关闭3—5分钟,这时如果是较轻堵塞,即可自动消除,如还不能消除,则要拆开阀门检查消除堵塞物;6、控制压差调节方法:逆时针方向调节调压阀杆,观察压差。
自力式压差控制阀和自力式流量平衡阀要点

自力式压差控制阀和自力式流量平衡阀在供热和空调系统中常出现冷热不均,部分用户室温不达标,主要原因是水力工况不平衡,即各个热用户的水流量分配不合理,解决这个问题只有靠平衡阀来完成。
供热系统在传统的供热体制下是一种平均分配的供热模式,这种供热模式一般采取定流量的质调节。
晋城市热网采取的就是这种供热模式,在这种供热模式指导下,在每个热用户的系统所有入口全部安装了自力式流量平衡阀,但在安装和使用中存在一些问题。
以河北同力自控阀门制造有限公司生产的自力式流量平衡阀和自力式压差控制阀为例,简要说明它的原理和应用。
1 自力式流量平衡阀1.1 工作原理当介质进入主阀时,进口压力为P1,手动节流阀的前后压力分别为P2和P3,当节流阀开启到某一位置时,即人为确定了“定流量”,以及相对应的固定值(P2-P3),当系统流量增大时,(P2-P3)的实际值超过了允许的给定值,此时,主阀、阀芯自动关小,直至流量重新维持到设定流量,反之亦然。
1.2缺点产品一般要求最小工作压差为20kPa。
如果安装在最不利回路上,势必要求循环泵多增加2m水拄的工作扬程。
晋城市普便安装自力式流量平衡阀的做法是错误的,应采取离换热站(或直供低温水的锅炉房)近的楼安装,如果用户离换热站距离大于供热半径的80%时就不宜安装这种自力式流量平衡阀。
1.3 安装位置热网近端流量过大,远端流量过小,近端资用压头大于用户需压头,必须用阀门消耗富余压头,即阀门压头=富余压头=资用压头-需用压头。
图1(a)为热用户平衡阀门安装位置及各压力点,如果用户供水管安装平衡阀调网,则P3近似等于P4,P2压力线见图1(b),近乎平行P4。
如果用户回水管安装平衡阀凋网,则P2近似等于P1,P3压力线近乎平行P1。
户内实际供水压力为P2,回水压力为P3,如果压力过低会倒空,压力过高会导致铸铁暖汽片超压。
因此,晋城市平衡阀全部装于回水管的做法是错误的。
正确的做法是:对地势比较低的建筑可装在供水管上,消耗压头后保证户内不超标,在地势比较高的建筑可装在回水管上,以保证户内不倒空。
自力式压差平衡阀常见的安装问题

自力式压差平衡阀常见的安装问题
随着热计量政策的推进,越来越多的小区陆续开始关注热网的水力平衡了,自力式压差平衡阀做为一种常见的水力平衡元件,自然市场需求量大增。
但要把自力式压差平衡阀用好,正确选型、正确安装和正确调试确一不可。
自力式压差平衡阀属于仪表阀的一种,不像开关阀那样容易安装,稍不留心就可能会影响其控制压差的效果。
从现场来看,常见的不正确安装有:
1、调节阀安装方向,朝上或者侧90度内为正确的安装方向。
这是因为调节阀的上端会设有排气孔,如果方向朝下,则排气孔完全失效,影响供热初期的调试;
2、自力式压差平衡阀用在供水管和回水管的型号是有差别的,一般来说不能互用,除非供回水的引压管都是取自工艺管,而非阀本体,则阀通用;
3、引压管安装时从管道中心线的水平侧取压,切勿放在管道的上端或者下端;上端安装可能导致管道非满管流时取压不准,下端安装可能引起压压管被污垢堵塞;
4、引压管的走向,引压管从工艺管道引出来时,请先朝下弯曲,再朝上走,否则可能引起引压管积气,影响压力的传输;
5、压差平衡阀要控制的是用户两端(或者单元间)的压差恒定,因此其压力测点必须取于用户的两端,否则不起作用。
如果压差阀装在供水管上,则+端压差取自阀后,-端压差取自回水管;如果压差阀装在回水管上,则+端压差取自供水管,-端压差取自阀前。
上图中的压差平衡阀装在回水管上,而回水管的取压取在了阀后,正确的位置应该取在阀前。
正确的压差平衡阀安装步骤应该如下:
请安装时一定要注意阀的流向,取压点的位置,排气管以及压差调定点调整。
自力式压力调节阀常见问题解决办法

自力式压力调整阀常见问题解决方法自力式压力调整阀常见问题解决方法所述缸体上开设有沿竖直方向设置的条形导向孔,所述弹簧座上螺纹协作有导向螺钉,所述导向螺钉能够伸入到所述条形导向孔内且能够沿条形导向孔长度方向移动;所述阀体内安装有阀座,所述阀芯位于所述阀体内且能够沿竖直方向移动,所述阀芯包括能够与所述阀座密封协作的密封部和位于密封部上下两端的上导向部与下导向部,所述下导向部能够伸入到所述下阀盖内与其滑动协作,所述下导向部上套装有能够为所述阀芯向上移动供应弹簧力的下部弹簧,所述下部弹簧的两端分别抵接在所述密封部和所述下阀盖上,所述上导向部的顶端固定连接有沿竖直方向设置的阀杆,所述阀杆穿过所述上阀盖伸入到所述缸体内且与所述上阀盖滑动协作,所述阀杆的末端能够抵接在所述活塞的下表面上,所述上阀盖开设有能够使所述阀体内腔与所述缸体内腔连通的连接孔。
对于传统的把握阀来说,自力式调整阀并不需要外界能源,仅靠被调整介质的输出信号,能够有效的调整流体介质的属性,这样不仅大大节省了一些额外配件的开支,还能够削减能源的使用,迎合国家节能减排的号召。
自力式压力调整阀常见问题解决方法自力式调整阀常见的问题:一、为什么自力式调整阀小开度工作时简单振荡对单芯而言,当介质是流开型时,阀稳定性好;当介质是流闭型时,阀的稳定性差。
双座阀有两个阀芯,下阀芯处于流闭,上阀芯处于流开,这样,在小开度工作时,流闭型的阀芯就简单引起阀的振动,这就是双座阀不能用于小开度工作的原因所在。
二、为什么双密封阀不能当作切断阀使用双座阀阀芯的优点是力平衡双密封阀结构,允许压差大,而它突出的缺点是两个密封面不能同时良好接触,造成泄漏大。
假如把它人为地、强制性地用于切断场合,明显效果不好,即便为它作了很多改进(如双密封套筒阀),也是不行取的。
三、什么直行程调整阀防堵性能差,角行程阀防堵性能好直行程阀阀芯是垂直节流,而介质是水平流进流出,阀腔内流道必定转弯倒拐,使阀的流路变得相当简单(外形如倒'S'型)。
自力式压差平衡阀的选用和安装

自力式压差平衡阀的选用和安装自力式压差平衡阀是一种自动恒定压差的水力工况平衡用阀,应用于集中拱热、中央空调等水系统中,有利于被控系统各用户和末端装置的自主调节,尤其适用于分户计量供暖系统和变流量空调系统。
自力式压差平衡阀属于仪表阀的一种,不像开关阀那样容易安装,稍不留心就可能会影响其控制压差的效果。
在选用自力式压差平衡阀时需要注意以下几点:1、自力式压差控制阀选用主要控制参数为:公称直径、压差控制范围、设计公称压力、介质允许温度范围、控制精度等;2、对变流量水系统,在其中某两点要求压差恒定的位置,安装自力式压差控制阀,即可消除该被控系统内部用户进行流量调节引起的干扰,也可消除外部网路压力波动对被控系统的干扰,使被控系统在较稳定的工况下运行,达到保证供暖(空调)质量和节约能源的目的;3、在动态控制的管网系统中,如末端为变流量系统,应设置自力式压差控制阀,以保证被控系统始终在额定压差下正常工作;4、变流量系统的水平支、干管入口处以及在安装有温控阀或调节阀等的动态系统的支、干管入口处,安装自力式压差控制阀可使被控环路供、回水管之间的压差保持恒定;5、应按照通过流量和工作压差范围来选择自力式压差控制阀(注意:由于多数产品的工作压差范围比较窄,如果超出了工作范围,就将失去控制作用),而不应直接按照管径选择阀门规格;6、室内供暖为双管系统的计量收费系统,热力入口应设自力式压差控制阀,两端压差不宜大于100kPa,不应小于8kPa;7、如压差控制阀的实际工作压差超出产品工作压差范围,应采用等其它调节设备进行初调节;8、通常自力式压差控制阀没有关断功能,需要增设关断阀门;9、要注意防止水中的杂质阻塞阀门的毛细管或膜盒部件,必要时阀前设水过滤器。
安装自力式压差控制阀的注意事项:1、自力式压差控制阀分为供水式、回水式和旁通式三种。
一般安装在回水管上,阀门上的导压管与供水管连通;也可选用送水管安装式,但不能互换。
其中的旁通式自力式压差控制阀在额定压差范围内为关闭状态;2、自力式压差控制阀可水平安装,也可垂直安装;3、导压管连接头的尺寸一般为1/2″管螺纹,安装时应在供水管上设置变径管接头或焊接管接头;4、可调型自力式压差控制阀有一个调节压差的旋钮,调节旋钮可使压差设定值增大或减小;5、安装位置应按照产品说明书要求设置直管段。
平衡阀安装方案

平衡阀安装方案一、安装前准备。
1. 工具材料大集合。
首先呢,咱得把工具都找齐了。
螺丝刀那是必不可少的,不管是十字的还是一字的,都得备着,就像出门得带钥匙一样重要。
扳手也不能少,大小型号的最好都有,因为平衡阀的螺丝可不会都长得一样大。
还有密封胶带,这就像给平衡阀的接口穿上一层防护衣,防止漏水漏气啥的。
材料方面,平衡阀本身得好好检查一下,看看有没有损坏的地方,就像挑水果一样,得挑个完好无损的。
如果有磕磕碰碰的,那可不能用,不然装上了也容易出问题。
2. 场地考察与清理。
到安装的场地去瞅瞅,看看周围的环境咋样。
要是周围乱七八糟的,有很多杂物,得先清理一下。
就好比你要在桌子上吃饭,得先把桌子擦干净一样。
得给平衡阀找个合适的安身之处,不能有太多障碍物影响它的安装和后续使用。
二、安装步骤。
1. 确定安装位置。
这个平衡阀的安装位置可讲究了。
一般来说,要安装在管道系统里压力比较容易波动的地方。
比如说在水泵的出口附近就比较合适,就像在水流最湍急的地方安排一个管理员(平衡阀)来控制局面。
不过也要注意,周围要有足够的空间,方便以后维修或者调整。
不能把它塞在一个小角落里,到时候想动它都费劲。
2. 管道连接。
把平衡阀和管道连接起来的时候,要小心翼翼的。
先把管道的接口清理干净,不能有铁锈或者杂物。
然后把密封胶带缠在接口上,缠的时候要均匀,可不能像缠毛线球似的缠得乱七八糟。
接着把平衡阀对准管道接口,慢慢拧上螺丝。
拧螺丝的时候要对角拧,就像给汽车轮胎上螺丝一样,这样才能保证平衡阀安装得稳稳当当的。
3. 阀门调节。
安装好之后,可不能就这么不管了,还得调节一下阀门呢。
根据管道系统的实际需求,慢慢地调整平衡阀的开度。
如果开得太大了,就像开闸放水放得太猛了,可能会导致压力不平衡;要是开得太小呢,又像水管被堵住了一样,水流不顺畅。
所以要一点一点地调,边调边观察系统的运行情况,直到达到理想的平衡状态。
三、安装后的检查。
1. 密封性检查。
安装完了,先看看有没有漏水或者漏气的情况。
浅谈暖通空调水力失衡问题

浅谈暖通空调水力失衡问题摘要:在暖通空调水系统中,合理的设计安装水力平衡阀以及采用正确的方法进行系统联调,可以极大地改善水力特性,使系统达到或接近水力平衡。
