2—电力系统的组成
电力系统分析 (2)
电力系统分析1. 简介电力系统是指由发电、输电、配电等环节组成的电力供应系统，它在现代社会发挥着至关重要的作用。
为了确保电力系统的可靠运行和高效运输，对电力系统进行分析是至关重要的。
2. 电力系统分析的目的电力系统分析的主要目的是对电力系统的各个环节进行详细的分析和评估，以了解电力系统的运行状况、问题和潜在风险。
通过电力系统分析，可以发现问题并采取相应的措施来提高电力系统的运行效率和可靠性。
3. 电力系统分析的主要内容电力系统分析的主要内容包括以下几个方面：3.1 发电环节分析发电环节是电力系统的起点，对发电环节进行分析可以了解发电能源的类型、产量、效率等情况。
发电环节分析还可以评估电力系统的发电能力，确定是否需要增加新的发电设备来满足日益增长的用电需求。
3.2 输电环节分析输电环节是将电力从发电厂传输到各个配电站点的过程。
通过对输电环节进行分析，可以了解输电线路的长度、电压损耗、电流负荷等情况。
输电环节分析还可以评估输电线路的性能，并提出改进措施来减少能量损耗和提高电力传输效率。
3.3 配电环节分析配电环节是将电力从输电线路分配到最终用户的过程。
通过对配电环节进行分析，可以了解不同用户的用电需求、负荷变化情况等。
配电环节分析还可以确定配电设备的容量是否足够，以及是否需要调整配电网的结构来提高供电可靠性。
3.4 负荷预测和优化分析负荷预测和优化分析是电力系统分析中的重要部分。
通过对历史负荷数据的分析，可以预测未来的负荷需求，并相应地优化电力系统的运行策略。
负荷预测和优化分析还可以帮助电力系统减少能耗、降低成本，并提高供电质量。
4. 电力系统分析的工具和方法为了进行电力系统分析，可以使用各种工具和方法，包括但不限于以下几种：4.1 模拟仿真软件模拟仿真软件可以将电力系统的运行情况模拟成数学模型，并进行各种仿真实验。
通过使用模拟仿真软件，可以评估电力系统的性能、分析不同运行策略的影响，并找到最优的运行方案。
工厂供配电技术全套课件完整版电子教案最新板 (2)可修改文字
任务 1 电力负荷及负荷曲线
任务目标 ◆ 掌握用电负荷的类型及分类方式。 ◆ 掌握用电设备组的设备容量的确定方式。 ◆ 了解负荷曲线及其作用。
任务引入
电力负荷在不同的场合可以有不同的含义，它可 以指用电设备或用电单位，也可以指用电设备或用电 单位的功率或电流的大小。本任务就是要学习用电设 备按工作制分类以及负荷曲线的知识。
电力网电压的变化
3. 变压器的额定电压 变压器的额定电压可用图来说明。
发电机、变压器的额定
三、工厂电气设备额定电压的选择
负荷大小和距离电源远近对供电电压的选择有很大关 系，输送距离越远，其电压等级就越高，同时输送功率也 提高。
各级电压电力线路合理的输送功率和输送距离
各级电压电力线路合理的输送功率和输送距离
任务引入
本任务将学习电力系统的组成及相关概念。
任务分析
电能的传输与分配过程
相关知识 一、基本概念
电力系统、动力系统、电力网示意图
1. 电力系统 由发电厂、变电所、配电所、电力线路及电能用户组成的 统一体，称为电力系统。 2. 电力网 电力系统中各种电压等级的输配电线路和变电所所组成的 部分，即电力系统中除发电厂及电力用户以外的中间环节， 称为电力网。 3. 动力系统 电力系统加上发电厂的动力部分 ( 如锅炉、汽轮机、核反 应堆、水库、水轮机及热力装置等) 所构成的整体称为动力系 统。
二、电力系统的组成
1. 发电厂 发电厂是将自然界蕴藏的各种一次能源如水力、煤炭、石 油、天然气、风力、地热、太阳能和核能等，转换为电能 ( 二次能源) 的特殊工厂。
火力发电厂 火力发电厂简称火电厂，它是利用煤、石油、 天然气等燃料储存的化学能转化为电能的电厂。
火力发电厂外貌 a) 建在城市附近的电厂 b) 建在煤矿附近的坑口电厂
电力系统组成 (2)

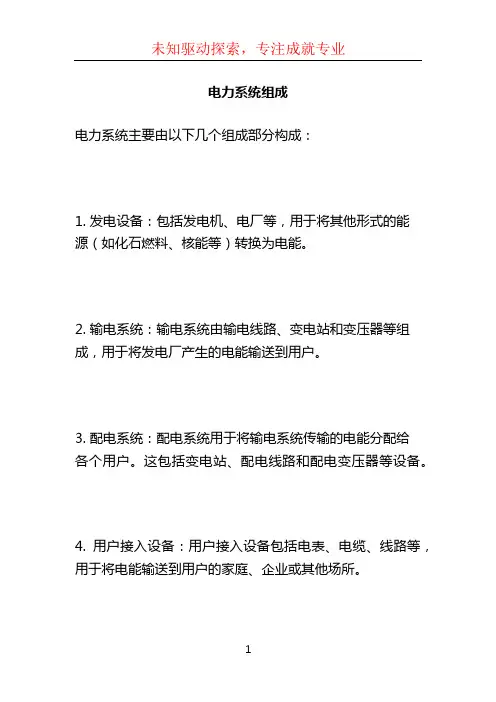

电力系统组成
电力系统主要由以下几个组成部分构成：
1. 发电设备：包括发电机、电厂等，用于将其他形式的能
源（如化石燃料、核能等）转换为电能。
2. 输电系统：输电系统由输电线路、变电站和变压器等组成，用于将发电厂产生的电能输送到用户。
3. 配电系统：配电系统用于将输电系统传输的电能分配给
各个用户。
这包括变电站、配电线路和配电变压器等设备。
4. 用户接入设备：用户接入设备包括电表、电缆、线路等，用于将电能输送到用户的家庭、企业或其他场所。
5. 控制与保护设备：控制与保护设备用于监测电网状态、
控制电力系统运行，并保护电力系统免受故障和事故的影响。
这包括自动化控制系统、保护装置、开关等设备。
6. 辅助设施：辅助设施包括电力系统运行所需的辅助设备，如电力传输线、地线、绝缘子、雷电防护设备等。
以上是电力系统的基本组成部分，其具体构成和结构会因
不同的电力系统类型、规模和需求而有所差异。
工厂供电随堂练习与作业答案
第一章引论·1-1电力系统的组成要素1. 电力系统由电厂、电网、用户三部分组成。
√.2. 电力系统由发、变、输、配、用五部分组成。
√.3. 变电，包括升压变电、降压变电。
√.4. 电网的作用是将电能从发电厂从输送、并分配到电能用户。
√.5. 电网由电力线路、变配所组成。
√.6. 电力线路按其架设方法可分为架空线路和电缆线路。
√.7. 变配所是配电所的别称。
x.8. 配电所是改变电压的地方。
x.9. 变电所是分配电能的地方。
x.10. 电能最大的用户是同步电动机。
x.第一章引论·1-2电力系统的额定电压1. 发电机的额定电压比线路的额定电压高出（C ）A．1% B．3% C．5% D．10%2. 变压器副边接负载时额定电压比负载的高出 CA．1% B．3% C．5% D．10%3. 变压器副边接线路时额定电压比线路的高出DA．1% B．3% C．5% D．10%4. 电能的质量指标有：ABA．电压B．频率C．电流5. 电网额定电压是指线路的额定电压。
√.6. 负载的额定电压与线路的额定电压不同。
x.7. 变压器原边接线路时额定电压与线路额定电压不同。
x.8. 变压器原边接发电机时额定电压与发电机的不同。
x.9. 线路的额定电压是指线路首端、末端的平均电压。
√.10. 同一电压线路一般允许的电压偏差是±10%。
x.第一章引论·1-3电力系统的中运方式1. 电力系统的中运方式分为中点接地、中点不接地两大类。
√.2. 中点接地系统的可靠性较好。
x.3. 中点不接地系统的经济性较差。
√.4. 中性点不接地系统包括中点不接地、中点经阻抗接地两种。
√.5. 小电流接地方式包括中点不接地一种。
x.6. 大电流接地方式包括中点接地一种。
√.7. 中点不接地系统发生单相接地时，两个完好相的首端电位都升高到线电压水平。
√.8. 中性点经消弧线圈接地的电力系统在单相接地时，其他两相√地电压不会升高到线电压。
广东南方电网试题库(包括选择、填空、判断、名词解释、简答)
一、名词解释1、动力系统——将电力系统加上各种类型发电厂中的动力部分就称为动力系统。
2、电力系统-—由发电机、变压器输配电线路和用户电器等各种电器设备连接在一起而形成的生产、输送分配和消费电能的整体就称为电力系统。
3、电力网——由各种电压等级的变压器和输、配电线路所构成的用于变换和输送、分配电能的部分称为电力网。
4、频率的一次调整——由发电机的自动调速器完成的频率调整。
5、频率的二次调整——就是自动或手动地操作调频器而完成的频率调整.6、频率的三次调整——按照负荷曲线及最优化准则在各个发电厂之间分配发电负荷。
7、电压中枢点—-指在电力系统中监视、控制、调整电压的有代表性的点母线.8、同步运行状态-—指电力系统中所有并联运行的同步电机都有相同的电角速度。
9、稳定运行状态—-在同步动行状态下，表征运行状态的各参数变化很小,这种情况为稳定运行状态。
10、稳定性问题——电力系统在运行时受到微小的或大的扰动之后，能否继续保护系统中同步电机同步运行的问题称为电力系统稳定性问题。
11、静态稳定——指电力系统在运行中受到微小扰动后，独立地恢复到它原来的运行状态的能力叫静态稳定。
12、暂态稳定——指电力系统受到较大的扰动后各发电机是否能继续保持同步运行的问题。
13、功角稳定——指系统中各发电机之间的相对功角失去稳定性的现象。
14、顺调压——在最大负荷时使用中枢点的电压不低于线路额定电压的102。
5％倍，在最小负荷时使用中枢点的电压不高于线路额定的额定电压的107。
5％倍，这种调压方式叫顺调压。
15、逆调压——在最大负荷时使用中枢点的电压较该点所连接线路的额定电压提高5％，在最小负荷时使用中枢点的电压等于线路额定电压的调压方式叫逆调压。
16、常调压-—在任何负荷下中枢点电压保持为大约恒定的数值，一般较线路额定电压高2 %～5%,这种调压方式叫常调压。
二、问答：1、电力系统运行有什么特点及要求?答：特点：1）电能不能储存；2)与国民经济及人民生活关系密切；3）过渡过程非常短暂。
电力工程知识点
电力工程知识点一、电力工程简介电力工程是指利用各种能源生产和供应电能的一门工程学科。
它涉及电力产生、传输、变换和利用的各个环节。
二、电力系统1. 电力系统组成电力系统主要由发电厂、变电站、输电线路和配电系统组成。
2. 发电厂发电厂依据能源类型分为火力发电厂、水力发电厂、核能发电厂、风力发电厂以及太阳能发电厂等。
3. 变电站变电站负责接收发电厂产生的高电压电能，经过变压器降低电压，并将电能输送到不同用户之间。
4. 输电线路输电线路分为高压输电和低压输电。
高压输电通常采用特高压交流传输方式，而低压输电则是通过配电系统将电能送达用户。
5. 配电系统配电系统是将输电线路提供的电能送达到不同的用户，常用的方式有架空线路和地下电缆两种。
三、电力设备1. 发电机发电机是将机械能转化为电能的设备。
它通常由转子和定子两部分组成，利用电磁感应原理产生电力。
2. 变压器变压器用于改变电压大小。
它由两个或多个线圈组成，通过电磁感应原理来实现功率的传输和变换。
3. 开关设备开关设备用于控制电能的流动和切断电路。
常见的开关设备有隔离开关、负荷开关和断路器等。
4. 电力电容器电力电容器主要用于提高电力系统的功率因数和稳定电压。
5. 输电线路输电线路包括导线、杆塔和地线等，用于将电能从发电厂传输到各个变电站。
四、电力安全与节能1. 电力安全电力工程中的安全问题十分重要，涉及到电流过载、短路、接地故障等。
在设计和操作电力系统时，需要严格遵守安全规范，防止事故的发生。
2. 节能技术电力系统的节能是一个重要的方向。
通过合理的供电方式、提高电气设备的效率以及加强用电优化管理等手段，可以有效地降低能源消耗。
五、电力工程应用场景电力工程应用广泛，包括家居用电、工业生产、城市供电等。
例如，家庭中使用电力来照明、供暖、烹饪等；工业领域使用电力来驱动生产设备；城市供电系统则提供稳定的电能供应。
六、电力行业发展趋势1. 新能源开发随着环保意识的增强，新能源的开发和利用逐渐成为电力工程的重要方向。
电力系统的组成名词解释
电力系统的组成名词解释一、电源。
1. 定义。
电源就像是电力系统的能量源头，是个能产生电能的家伙。
就好比是电力系统的“发电小能手”，它通过各种方式把其他形式的能量转化成电能。
比如说火力发电厂，就像是个吃煤的大怪兽，把煤的化学能转化成电能；还有水电站，借助水流的能量，像个超级大水车一样，把水的机械能变成电能；还有风力发电，那些大风车在风的吹拂下呼呼转，把风的动能转化成电呢。
电源就是电力系统开始有电能的地方。
二、变电所（变电站）1. 定义。
变电所啊，就像是电力系统里的“电能中转站”。
电源产生的电可能电压不合适，就像你买了个大瓶饮料，但你想慢慢喝，得找个东西把它分装一下。
变电所就是干这个的，它能把电源发出来的高电压变成低电压，或者把低电压变成高电压。
高电压适合远距离传输，就像大瓶饮料适合批量运输，低电压适合我们家庭使用，就像分装后的小杯饮料适合慢慢喝。
变电所里有好多变压器啊、开关啊这些设备，大家齐心协力完成这个电压转换和电能分配的任务。
三、电力网（电网）1. 定义。
电力网呢，就像是电力系统里的“电能高速公路”。
它把电源产生的电能，通过变电所调整好电压之后，送到各个需要用电的地方。
电网有好多电线啊、杆塔啊这些东西组成。
想象一下，电能就像汽车在这些高速公路（电线）上跑，杆塔就是支撑高速公路的柱子。
电网可以是很小范围的，像一个城市里的电网，也可以是很大很大范围的，像国家电网那样能把电从西部的发电厂送到东部的城市，它把各个电源和用户都连接起来，是电能传输的大网络。
四、用户（负荷）1. 定义。
用户也就是负荷啦，是电力系统的“电能消费者”。
电能被电源生产出来，经过变电所和电网的折腾，最后就是为了给用户用的。
用户可多了去了，像咱们家里的电灯、电视、冰箱，这些都是小用户，还有工厂里那些大机器，它们用电量可大了，都是电力系统要服务的对象。
用户就像嗷嗷待哺的小娃娃，等着电能来驱动它们干活或者让生活变得更方便呢。
电气化铁路牵引供变电技术—第一章—绪论
第一章 概 述
第二节 牵引供电系统概述
一、牵引供电系统的电流制
电力牵引供电系统是指从电力系统或一次供电系统接受电能，通过变 压、变相或换流（将工频交流变换为低频交流或直流电压）后，向电 力机车负载提供所需电流制式的电能，并完成牵引电能传输、配电等 全部功能的完整系统。电流制是指牵引供电系统中牵引网的供电电流 种类。目前中国主要采用直流制和交流制。
③三级负荷。是指不属于上述一类和二类负荷的其他负荷。如： 农村负荷等。对供电无特殊要求。
第一章 概 述
三、电力系统中性点运行方式 电力系统的中性点的运行方式主要有中性点不接地、中性点
经消弧线圈接地和中性点直接接地三种。前两种又称为小电流 接地系统，后一种称为大电流接地系统。
中性点不接地
中性点经消弧线圈接地
第一章 概 述
总结： 线路首端至末端损耗组成：绕组损耗（5%）+线路损耗（5%） ①普通线路：首端高10%，末端为线路额定电压。 ②连接发电机：首端高5%，末端变压器高5%。 ③连接短线路发电机：首端高5%，末端为线路额定电压。
第一章 概 述
2、电能的电压指标 （1）电压偏差
电压偏差是指用电设备的实际工作电压与额定电压的差值，通常 用百分数表示。
太光发电是不通过热过程而直接将太阳的光能转换成电能。 7）潮汐发电— 利用潮汐的动能和势能发电。
第一章 概 述
①火力发电厂 按照能源输出的形式可分为：凝汽式发电厂、热电厂。 火力发电厂结构：燃烧系统，汽水系统，电气系统。
化学能——蒸汽热能——电能 特点： 布局灵活，建设周期较短，投资较少，但运行费用较高； 启动时间长，煤耗大； 污染环境。
中性点直接接地
第一章 概 述
1、中性点不接地 ①发生单相金属性接地（直接接地故障，阻抗值小）或单相非金
供配电第二版思考题与习题解答提示
莫岳平、翁双安编著《供配电工程》第2版思考题与习题解答提示目录第一章思考题与习题 (1)第二章思考题与习题 (5)第三章思考题与习题 (10)第四章思考题与习题 (15)第五章思考题与习题 (21)第六章思考题与习题 (27)第七章思考题与习题 (30)第八章思考题与习题 (33)第九章思考题与习题 (36)第十章思考题与习题 (39)第一章思考题与习题1-1火力发电站、水电站及核电站的电力生产和能量转换过程有何异同？解答提示：参见本章第一节一、电力系统的构成。
1-2电力系统由哪几部分组成？各部分有何作用？电力系统的运行有哪些特点与要求？解答提示：参见本章第一节一、电力系统的构成；二、电力系统运行的特点与要求。
1-3 简述确定用户供配电系统电压等级的原则。
为什么说在负荷密度较高的地区，20kV电压等级的技术经济指标比10kV电压等级高？解答提示：参见本章第二节二、电力系统各级标称电压的适用范围。
与传统的10kV配电网相比，20kV配电网电压供电容量提高1倍，线路电压损失则下降50%；而输送同等功率时，线路能耗下降75%，线路电压损失下降75%。
在负荷密度高的地区，由于20kV供电半径增大，可减少110kV变电站数量，而设备及线路绝缘成本增加不多，总体建设投资减少。
1-4电力系统中性点接地方式主要有哪几种？试分析当系统发生单相接地时在接地电流、非故障相电压、设备绝缘要求、向异相接地故障发展的可能性、接地故障的继电保护、接地故障时的供电中断情况等方面的特点？解答提示：参见本章第三节。
各系统发生单相接地时的特点比较见下表：1-5 什么是低压配电TN系统、TT系统和IT系统？各有什么特点？各适用于什么场合？解答提示：参见本章第三节五、低压配电系统导体的配置与系统接地。
1-6 如何区别TN-S和TN-C-S系统？为什么当电源采用TN系统时，从建筑物总配电箱起供电给本建筑物内的配电线路应采用TN-S系统？解答提示：参见本章第三节图1-10。
第二章电力系统基本知识
16
电气主接线图的基本元素
2023/3/24
17
电气主接线图的基本元素
2023/3/24
18
三、变、配电所常用的电气主接线
对主接线的基本要求：
1. 满足用电要求； 2. 接线简单； 3. 运行经济、可靠； 4. 操作方便、运行灵活； 5. 设备选择合理； 6. 便于维护检修； 7. 故障处理能保证安全；
方法：增加发电机输出有功，拉路限电，维持整个电力系统有 功平衡
2023/3/24
34
二 波形
谐波畸变率：反映电力谐波的一个量
DFU
U n 2
n2
U1
Un-----------第n次谐波电压有效值 V； U1------------基波电压有效值 V。
交流电波形是严格的正弦波，电网谐波的产生，主要在于电 力系统中存在各种非线性元件。
（1-1）
❖ 式中：U--------检测点上电压实际值(V);
❖
UN-------检测点电网电压的额定值（V）。
❖ 我国国家标准规定电压偏差的允许值为：
❖ 1）35kV及以上供电电压正负偏差之和不超过标称电压的±5%；
❖ 2）10kV及以下三相供电电压允许偏差为标称系统电压的±7%；
❖ 3）220V单相供电电压允许偏差为标称系统电压的+7%、-10%。
第二章电力系统基本知识
第一节 电力系统概述
❖ 由发电、输电、变电、配电和用电组成的整体称为电 力系统。电力系统中的输电、变电、配电三个部分称为 电力网。
❖ 电力网是将各电压等级的输电线路和各种类型的变电 所连接而成的网络。
❖ 输电网是以高压甚至超高压电压将发电厂、变电所或 变电所之间连接起来的输电网络，所以又称为电力网中 的主网架。
电气安全工程(第二版)杨有启等
一、电气事故概要
电气事故危险直观识别难
电气事故涉及领域广
电气事故的防护研究综合性强
第二节 电气事故
触电事故
（1）电击 （2）电伤
静电危害事故
射频电磁场危害事故
二、电气事故的类型
电气火灾爆炸事故
雷电灾害事故
电气系统故障危害事故
（1）异常带电 （2）异常停电 （3）控制系统信息讹误
感知电流是指电流流过人体时可引起感觉的最小电 流。感知电流的最小值称为感知阈值。
一、电流对人体的作用
（2）摆脱电流和摆脱阈值
摆脱电流是指人在触电后能够自行摆脱带电 体的最大电流。摆脱电流的最小值称为摆脱 阈值。
（3）室颤电流和室颤阈值
室颤电流是指引起心室颤动的最小电流，其 最小电流即室颤阈值。
第二 三节 电流对人体的作用
安全工程系列教材
电气安全工程
（第二版）
首都经济贸易大学出版社
1
电气安全基础
2
直接接触电击防护
3
间接接触电击防护
6
电气设备安全
7
电气防火防爆
8
雷电和静电
4
双重绝缘、加强绝缘、特低电压和漏电保护
9
电气安全管理
5
电气线路
第一章
电气安全基础
第一节 工业企业供配电 第二节 电气事故 第三节 电流对人体的作用
第一节 绝缘
１. 绝缘电阻率和绝缘电阻
一、绝缘材料的电气性能
任何电介质都不可能是绝对的绝缘体，总存在一些带电质点，主要为本征 离子和杂质离子。在电场的作用下，它们可作有方向的运动，形成漏导电 流，通常又称为泄漏电流。
绝缘电阻率和绝缘电阻分别是绝缘结构和绝缘材料的主要电性参数之一。 温度、湿度、杂质含量和电场强度的增加都会降低电介质的电阻率。
二、电力系统分析基础知识
电力系统分析基础知识一、电力系统的基本概念No.1 电力系统的组成和接线方式1、电力系统的四大主要元件：发电机、变压器、电力线路、负荷。
2、动力系统包括动力部分（火电厂的锅炉和汽轮机、水电厂的水库和水轮机、核电厂的核反应堆和汽轮机）和电力系统。
3、电力网包括变压器和电力线路。
4、用户只能从一回线路获得电能的接线方式称为无备用接线方式。
No.2 电力系统的运行特点1、电能的生产、传输、分配和消费具有：①重要性、②快速性、③同时性。
2、电力系统运行的基本要求：①安全可靠持续供电（首要要求）、②优质、③经济3、根据负荷的重要程度（供电可靠性）将负荷分为三级。
4、电压质量分为：①电压允许偏差、②三相电压允许不平衡度、③公网谐波、④电压允许波动与闪变5、衡量电能质量的指标：①电压、②频率、③波形（电压畸变率）6、10kV公用电网电压畸变率不超过4%。
7、抑制谐波的主要措施：①变压器星三角接线、②加装调谐波器、③并联电容/串联电抗、④增加整流器的脉冲次数8、衡量电力系统运行经济性的指标：①燃料损耗率、②厂用电率、③网损率9、线损包括：①管理线损、②理论线损、③不明线损10、线损计算方法：①最大负荷损耗时间法②最大负荷损失因数法③均方根电流法No.3 电力系统的额定频率和额定电压1、电力线路的额定电压（也称电力网的额定电压）与用电设备的额定电压相同。
2、正常运行时电力线路首端的运行电压常为用电设备额定电压的105%，末端电压为额定电压。
3、发电机的额定电压比电力网的额定电压高5%。
4、变压器的一次绕组相当于用电设备，其额定电压与电力线路的额定电压相同；但变压器直接与发电机相连时，其额定电压与发电机额定电压相同，即为该电压级额定电压的105%。
5、变压器的二次绕组相当于电源，其输出电压应较额定电压高5%，但因变压器本身漏抗的电压损耗在额定负荷时约为5%，所以变压器二次侧的额定电压规定比额定电压高10%。
6、降压变压器二次侧连接10kV线路，当短路电压百分比小于7.5%（变压器本身漏抗的电压损耗较小）时，比线路额定电压高5%。
第二篇电力系统基础知识
第二篇电力系统基础知识第一章电力系统和发电厂概述第一节电力系统的概念为了提高供电的可靠性和经济性，目前，都尽量将许多发电厂用电网联接起来并列运行。
1、电力系统由发电厂（热力、水动部分除外）、电力网、变电所及电力用户组成的统一整体，称为电力系统。
一、电力系统的基本概念通常，电能由发电厂供给，为了经济起见，发电厂多建立在动力资源丰富的地方。
这样离工业企业就可能相距很远，这样就产生了电能的输送问题；电能输送到工矿企业后，由于生产厂房和车间分布很广，因而产生了电能分配问题。
电力主要来自火力和水利发电厂。
为了是工业布局更加合理，常需要将发电厂建造在动力资源如水、煤、石油丰富的地区。
但由于用电的分散性，或者受地理及历史条件的限值，可能会使负荷中心与动力资源相隔很远，这样就必须将电能经变压器升高电压后，由输电线路输送到遥远的用户处，因此便有必要在发电厂与用户之间建立升压和降压变电所。
此外，为了供电的可靠性性和经济性，还须将各发电厂用电力网联起来并列运行。
电力网是电力系统的一部分，它是有各类变电所和各种不同电压等级的线路联接起来组成的统一网络。
它是联系发电厂和用户的中间环节。
电力网的作用是将电能从发电厂输送并分配到用户处。
通常，把发电厂生产的电能直接分配电能给用户，或由降压变电所分配给用户的10KV及以下电力线路，称为配电线路；而把电压在35KV及以上的高压电力线路称为送电线路。
电力用户在电力系统中，一切消费电能的用电设备均称为电力用户。
用电设备按其用途可分为：动力用电设备（如电动机等）、工艺用电设备（如电解、冶炼、电焊、热处理等设备）、电热用电设备（电炉、干燥箱、空调等）、照明用电设备和试验用电设备等，它们分别将电能转换为机械能、热能和光能等不同形式的适于生产需要的能量。
电力系统是动力系统的一部分，它是由发电厂的发电机及配电装置、升压及降压变电所、输配电线路及用户的用电设备所组成。
电力系统的作用是使个发电厂、变电所并列运行，从而提高整个系统运行的可靠性和经济性。
电力系统的基本概念(2)
一 、 电力系统的基本概念
电力系统概述
图1-1 动力系统、电力系统、和电力网络示意图
１. 1 电力系统概述
１.1.1 电力系统的组成 ➢电力系统：是由生产、输变、分配和消耗电能的电气设备 （发电机、变压器、电力线路以及各种用电设备等）联系 在一起组成的统一整体。
➢动力系统：是电力系统加上发电厂动力部分。
2、根据日负荷曲线计算的几个量 （1）总耗电量
24
Wd 0 Pdt
km
（2）日平均负荷
PavW 2d4214024P dt
（3）负荷率 k m 和最小负荷系数Leabharlann kmPav Pmax
Pmin Pma x
说明：负荷率 k m和最小负荷系数 是说明负荷曲线的起伏特性的。
这两个系数不仅用于日负荷曲线，也可用于其他时间段的负荷 曲线。 2、有功年负荷曲线（年最大负荷曲线）（P14） 年最大负荷曲线：就是描述一年内每月(或每日)最大有功负荷 变化的情况。
220
230
220
242
330
345
330
345
500
525
500
525
1．2．3 额定频率 我国电力系统的额定频率为50HZ，简称工频。 知识拓展:我国规定电力系统正常运行时，允许的频率偏移应 不超过：±0.2—0.5HZ。 一般： (1)电网容量在300万KW及以上者不超过±0.2HZ。 (2)电网容量在300万KW及以下者不超过±0.5HZ。 (3)实际运行中，跨省电力系统保持在±0.1HZ的范围内。
1、保证供电可靠性 知识拓展:保证供电的可靠性是分级对待的。 Ⅰ类：供电中断，损害人生安全、巨大损失。 Ⅱ类：供电中断，大量减产。 Ⅲ类：可停电
第二章-电力系统基本知识(答案)
第二章电力系统基本知识一、单项选择题1、电力系统是由（A）组成的整体。
A. 发电厂、输配电线路、变配电所和用电单位B。
发电厂、输配电线路、变配电所C. 发电厂、输配电线路、变配电所和用电单位D。
发电厂、变配电所和用电单位2、发电厂与用电负荷中心相距较远,为了减少网络损耗，所以必须建设（B）、高压、超高压输电线路，将电能从发电厂远距离输送到负荷中心。
A. 降压变电所B。
升压变电所C。
中压变电所 D. 低压变电所3、交流高压输电网一般指110KV、（D )电网。
A. 10KVB. 20KV C。
35KV D. 220KV4、高压配电网一般指（C ）、110KV及以上电压等级的配电网。
A. 10KVB. 20KV C。
35KV D。
480V5、电力生产的特点是（A）、集中性、适用性、先行性。
A。
同时性 B.广泛性C。
统一性 D. 不定性6、在负荷不变的情况下配电系统电压等级由10KV提高到20KV，功率损耗降低至原来的（D）。
A。
10％ B. 15％C。
20％D。
25％7、对于电力系统来说。
峰谷差越（A)，用电越趋于合理。
A. 小B。
大 C. 稳定 D.不变8、发电厂、电网经一次投资建成之后，它就可以随时运行，电能（A)时间、地点、空间、气温、风雨、场地的限制，与其他能源相比最清洁、无污染，对人类环境无害的能源.A。
不受或很少受B。
很受C。
非常受D。
从来不受9、下列各项,一般情况下属于一类用电负荷的是（B）.A。
农村照明用电 B. 中断供电时将造成人身伤亡C. 市政照明用电D。
小企业动力用电10、一类负荷重的特别重要负荷，除由（B）独立电源供电外、还应增设应急电源，并不准将其他负荷接入应急供电系统。
A.一个B. 两个C。
三个 D.四个11、（A）是电力网中线路连接点，是用以变换电压、交换功率和汇集分配电能的设施。
A。
变、配电所B。
发电厂C. 输电线路D. 配电线路12、按变电所在电力系统中的位置、作用及其特点划分,变电所的主要类型有枢纽变电所、区域变电所、地区变电所、(A）地下变电所和无人值班变电所等.A. 配电变电所B。
[全]电力系统及其一、二次设备,二次系统
![[全]电力系统及其一、二次设备,二次系统](https://img.taocdn.com/s3/m/2610f02a910ef12d2bf9e762.png)
电力系统及其一、二次设备，二次系统1、电力系统电力系统由发电、输电、变电、配电、用电设备及相应的辅助系统组成的。
图12、电力系统的电气设备一次设备：（也称主设备）是构成电力系统的主体，它是直接生产、输送和分配电能的设备，包括(发电机、变压器、开关电器、电力线路、互感器、避雷器)等。
特点：高电压、大电流一次电气设备按用途及功能相互连接构成的电路，称为一次回路或一次接线或主接线图。
图2二次设备：是对一次设备进行控制、调节、保护和监测的设备，它包括（测量表计、继电保护和自动装置、操作电器及直流电源设备）等。
特点：低电压、小电流二次设备通过电压互感器和电流互感器与一次设备取得电的联系。
二次电气设备相互连接构成的电路，称为二次回路或二次接线。
图3二次系统的内容：互感器二次电路、控制系统、信号系统、测量系统、同步系统、保护系统、直流系统等。
图4屋内配电装置图510kV跳闸原因分析，及配网故障防护措施10kV跳闸原因分析（1）台风及强对流天气下，极易造成漂浮物搭接在裸露设备之间；强降雨导致设备绝缘降低，雨水浸泡杆塔导致倒杆、断杆，引发短路，导致跳闸事故发生。
（2）树枝与导线距离过近；导线烧断落在地上。
（3）雷击导致绝缘子、避雷器损坏（击穿）；外力导致绝缘子破损、裂纹，绝缘距离不够，导致爬电。
（4）设备（变压器【本体、高压引线、低压配电设备】高压熔断器、隔离开关、高压计量设备）老化（过流跳闸）、线路松动、脱落，如电缆线路（电缆本体、终端）图1配网故障防护措施（1）鉴于避雷器仅能保护当级杆塔，避雷器安装位置：配网线路分支处、接处、配电设备处等防雷薄弱点安装防雷装置；变压器上选择放电效果好、绝缘击穿率低的金属化合物避雷器，以提高线路的耐雷能力，定期对避雷器进行绝缘电阻、放电电压实验，对地进行降阻处理。
（2）确保用户工程从设计、设备质量和施工质量均符合入网满足入网，产权分界点必须加断路器，计算和整定好保护定值，合理配置各级开关。
电力系统问答题
电力系统概念汇总CHAPTER11、什么是电力系统？什么是电力网？他们都由那些设备组成？电力系统：由发电、变电、输电、配电、用电等设备和相应辅助设备、按规定的技术和经济要求组成的，将一次能源转换成电能并输送和分配到用户的一个统一系统。
组成：电力系统是由发电机、变压器、线路、负荷等4类设备组成的有机整体。
其组成按照功能分3个层次：电力网络：升压变压器+输电线路+降压变压器+配电线路电力系统：发电机+电力网络+用电设备（用电负荷）动力系统：电力系统+发电厂动力部分（一次能源转换设备）2、电力网的额定电压是怎样规定的？电力系统各类元件的额定电压与电力网的额定电压有什么关系？I）电力线路的额定电压和系统的额定电压相等；II）发电机的额定电压与系统的额定电压为同一级别时，其额定电压规定比系统的额定电压高5%；III）变压器接受功率一侧的绕组为一次绕组(相当于受电设备)，输出功率一侧的绕组为二次绕组(相当于供电设备)；IV）变压器一次绕组的额定电压与系统的额定电压相等，但直接与发电机联接时，其额定电压则与发电机的额定电压相等。
V）变压器二次绕组的额定电压规定比系统的额定电压高10%，如果变压器的短路电压小于7%、或直接(包括通过短距离线路)与用户联接时，则规定比系统的额定电压高5%。
3、升压变压器和降压变压器的分接头是怎样规定的？变压器的额定变比和实际变比有什么区别？变压器分接头：①为满足电力系统的调压要求，电力变压器的绕组设有若干个分接抽头———分接头，相应绕组的中心抽头称之为主抽头。
②变压器绕组额定电压，指主轴头对应的绕组额定电压。
③分接头位置用“%”示出，表示抽头偏离主抽头的额定电压％④分接头的设置：双绕组变压器——分接头设在高压侧三绕组变压器——分接头分别设在高压侧和中压侧⑤分接头调节方式与个数:个数为奇数（含主抽头）变压器变比A) 额定变比：kN=高压侧额定电压 / 低压侧额定电压B) 运行变比：k =高压侧分接头电压/ 低压侧额定电压C) 标么变比：k*= k / kN (or ：k*= k / kB——见2.6节)4、电能生产的主要特点是什么？对电力系统运行有哪些基本要求？特点：同时性，瞬时性，与日常生活联系的密切性基本要求：1、供电安全可靠；2、电能质量良好；3、系统运行经济；4、环境友好。
电力系统
1.电力系统，电力网，动力系统的组成？和区别电力系统：由发电机、发电厂、输电、变电、配电以及负荷组成的系统。
电力网：由变压器、电力线路、等变换、输送、分配电能的设备组成的部分。
动力系统：电力系统和动力部分的总和。
2.发电厂的类型3.变电站的分类火力发电厂，水力发电厂，核能发电厂，风力发电厂，其他还有地热发电厂、潮汐发电厂、太阳能发电厂等；室外变电站，室内变电站，地下变电站，移动式变电站，升压变电站区域变电站和枢纽变电站，地区变电站和用户变电站4.额定电压分类我国电力系统的额定电压等级为：220/380V（0.4 kV）、3kV、6kV、l0kV、35kV、（60kV）、110kV、220kV、330kV、500kV等。
5.各类电器设备额定电压规定方法6.电力系统中性点运行方式中性点不接地系统中性点经消弧线圈接地系统中性点经阻抗接地三项系统适用范围：我国500KV、330KV、220KV、及大部分110KV电力系统均采用此运行方式；我国35KV、及部分110KV电力系统采用过补偿方式。
但发电机必须采用欠补偿方式，系统的并联电容也是欠补偿，以防止发生发电机传递过电压；国外也有采用完全补偿的谐振接地方式；1）、电压小于1000V以下的三相三线制电网（380/220V的照明系统除外；）2）、6~10KV 电网，单相接地电流Ic ≤30A；3）、35~60KV电网，单相接点电流I c≤10A。
7.电弧的本质8.电弧的危害电弧电流也是电流的一种，也是由带电物体移动产生的；1、烧伤触点触头造成电路的损坏。
2、可能对人的眼、皮肤等造成电弧灼伤3、在一些对电弧火花敏感的地方一丁点的电弧火花都可能引起爆炸等。
4、电弧火花可能随着电路对一些电子产品造成击穿损坏等。
9.电弧的产生与熄灭原理产生：触头本身及触头周围介质含有大量可被游离的电子，当分断的触头间存在足够大的外施电压的条件下，而且电力电压也达到最小生弧电流，期间的介质就会强烈游离形成电弧。
配电线路的组成及作用
配电电路的组成及作用一、名词介绍：1、电力系统: 由发电机、配电装置升压和降压变电所，电力线路以及用电设备组成整体叫电力系统。
2电力网：由送变电设备及各种不同电压等级的电力线路组成部分。
3送电线路：向电力用户中心输送电能的线路。
4配电线路：向用户分配电能的线路。
5开式电力网：凡是用户只能从单一方向得到电能的电力网。
6闭式电力网：凡是用户可以从两及以上的方向同时得到电能的电力网。
7额定电压：使各种电气设备及变压器处于最佳工作状态的电压，叫电气设备额定电压。
一般取首端电压和末端电压的平均值。
U p=U e=(U1+U2)/2,额定电压指的线电压。
二、架空配电线路构成及各构件的作用架空线路主要由基础、电杆、导线、架空地线、绝缘子、金具及接地装置等组成。
1、导地线：起传送电流的作用。
由于导线的特殊作用，要求导线有较高导电性能和较好的机械强度。
一般高压配电线路采用铜导线（TJ）和钢芯铝绞线（LGJ）。
地线是送配电线路用于防雷的，也叫避雷线。
一般用镀锌钢绞线（GJ），也可用地线传送载波通讯信号。
导线的型号及规格：用第一个汉语拼音字母大写表示。
L-铝G-钢Q-轻型J-多股绞线JJ-多股绞线加强型T-铜TJ－多股铜绞线LGJ-钢芯铝绞线LGJQ-轻型钢芯铝绞线LGJJ-加强型钢芯铝绞线LJ-铝绞线GJ-钢绞线例：LGJQ-300 表示标称截面为300平方毫米的轻型钢芯铝绞线标称截面不等于钢截面和铝截面之和。
一般小于两个截面和。
如：LGJQ-300 铝截面的计算截面为297.84 mm2，钢截面是37.16mm22、杆塔是用来支持横担，架空导.地线、绝缘子及装设在线路上的熔断器、刀闸、开关、避雷器、配电变压器、静电电容器、高频阻波器等电气设备。
使他们和地面、邻近建筑物保持一定距离。
杆塔按选用材料划分：木杆、金属杆、水泥杆三种。
木杆重量轻、价格低、施工方便、绝缘性能好，但机械强度低、寿命短、维修量大，一般只能在35kV及以下场合作用。
电力系统简答题(考试必考的题库)
1. 电力网，电力系统和动力系统的定义是什么？(p2）答：电力系统：由发电机、发电厂、输电、变电、配电以及负荷组成的系统.电力网: 由变压器、电力线路、等变换、输送、分配电能的设备组成的部分。
动力系统：电力系统和动力部分的总和。
2. 电力系统的电气接线图和地理接线图有何区别？（p4-5）答：电力系统的地理接线图主要显示该系统中发电厂、变电所的地理位置，电力线路的路径以及它们相互间的连接。
但难以表示各主要电机电器间的联系。
电力系统的电气接线图主要显示该系统中发电机、变压器、母线、断路器、电力线路等主要电机电器、线路之间的电气结线。
但难以反映各发电厂、变电所、电力线路的相对位置。
3. 电力系统运行的特点和要求是什么?(p5）(考要求）答：特点:（1）电能与国民经济各部门联系密切。
（2）电能不能大量储存。
（3)生产、输送、消费电能各环节所组成的统一整体不可分割。
（4)电能生产、输送、消费工况的改变十分迅速。
（5）对电能质量的要求颇为严格。
要求：(1)保证可靠的持续供电。
（2)保证良好的电能质量。
（3）保证系统运行的经济性.4. 电网互联的优缺点是什么？（p7)答:可大大提高供电的可靠性,减少为防止设备事故引起供电中断而设置的备用容量;可更合理的调配用电，降低联合系统的最大负荷,提高发电设备的利用率，减少联合系统中发电设备的总容量;可更合理的利用系统中各类发电厂提高运行经济性。
同时，由于个别负荷在系统中所占比重减小,其波动对系统电能质量影响也减小。
联合电力系统容量很大,个别机组的开停甚至故障，对系统的影响将减小，从而可采用大容高效率的机组。
5。
我国电力网的额定电压等级有哪些？与之对应的平均额定电压是多少？系统各元件的额定电压如何确定？(p8—9)(必考看图标电压）答：额定电压等级有（kV）:3、6、10、20、35、60、110、154、220、330、500、750、1000平均额定电压有（kV）：3。
