WAZN-BTLY、矿物绝缘电缆与柔性防火电缆、BTT氧化镁电缆系列性能对比一、产品结构：1、BTLY新型铝套连续挤包矿物绝缘电缆结构：①铜导体②金云母带绝缘③铝金属套④交联隔离套⑤Mg（OH）或Al（OH）耐火层⑥无卤低烟聚烯烃外护套2、柔性防火电缆结构：①铜导体②无机矿物绝缘带（氟云母带）绝缘③外铜套3、BTT氧化镁电缆结构：①铜导体②无机绝缘材料（氧化镁）绝缘③外铜套二、云母带特性：1、无机（矿物）绝缘带俗称人工合成云母带，云母带又称耐火云母带,是一种耐火绝缘材料2、云母带分为：合成云母带、金云母带、白云母带。
3、高温下绝缘性能：合成云母带最好、金云母带次之、白云母带较差．耐高温性能：合成云母带（氟金云母带），不含结晶水，熔点1375℃，安全裕度大，耐高温性能最好，金云母在800℃以上释放出结晶水，耐高温性能次之、白云母600℃释出结晶水，耐高温性能较差．4、合成云母带（氟金云母带）合成云母是以氟离子代替羟基，在常压条件下合成出的尺寸大、晶型完整的人工云母。
合成云母带是将合成云母抄制成的云母纸为主要材料，再用粘合剂将玻璃布粘贴在一面或两面而制成的。
将玻璃布粘贴在云母纸一面的叫做“单面带”，两面都粘贴的叫“双面带”。
在制造过程中，将几个结构层次粘合在一起后，再经过炉子烘干，然后收卷，再分切成不同规格的带子。
合成云母带除具有天然云母带的特性即：膨胀系数小、介电强度大、电阻率高和介电常数均匀以外，其主要特点是耐热等级高，可达到A级耐火水平（950一1000℃）合成云母带耐温大于1000℃，厚度范围在0.08～0.15mm，最大供应宽度920mm 。
5、金云母带金云母系列云母带具有良好的电绝缘性和耐热性，以及强抗酸、抗碱、抗压和剥分性能、抗辐射的特性,且有很好柔软性、弯曲性及拉伸强度,适合于高速缠绕。
耐火实验表明：包绕了金云母带的电线电缆，在温度840℃电压1000V的条件下可保证90min不发生击穿。
矿物绝缘电缆电缆比较
护套都采用矿物合成材料，大家可以拿样品去给业主或设计师鉴定。没有针对该产 品的国家或行业标准，执行的标准是企业标准或组合标准（结构+性能） 2）消防线路中选用BBTRZ没有设计规范的支撑，没有任何规范提到消防线路中可 以选用BBTRZ，关于敷设方式，民规中提到，采用有机绝缘耐火电缆应进行防火 保护，因此它不可以明敷设，应和防火桥架一起敷设。 3）电缆的分支处防火性能无法实现，因为接头处无法挤包隔离层
内 容 C、压降大，无法长距离使用。例如： BTLV3*70+1*35，电流200A，压降5%，计算电缆长
解：K=√3，V0=0.59V/A.Km=0.00059V/A.m
△L=U94=1米1.、73*2企00*业L*0.的000概59=1况9 、资质及优势
BTTZ电缆： △ U=k*I*L*V0 K=1.73
成压3、降的非大幅标度矿下降物。绝在GB缘/T1电270缆6电的力电比缆的较标准中就明确规定，单芯电
缆带铠装不能用于交流系统，只能用于直流场所。
4、如何在投标中保持胜率
内容
1、企业的概况、资质及优势 2、矿物绝缘电缆的介绍 3、非标矿物绝缘电缆的比较 4、如何在投标中保持胜率
内容
消防线路如何选用防火电缆
的载流量数值是企业标准，设计选用规格时不能按照企业的载流量来选型也无法按照矿物 绝缘电缆的载流量来选，经过实验，在同规格、同载流量的负荷下，BTLV比矿物绝缘电 缆温升高8-10度。实际载流量比矿物绝缘电缆要小一个截面。 6）由于该电缆结构复杂，外径粗大，多芯电缆重量重，实际只能做到95平方，120平方 以上都是单芯电缆结构

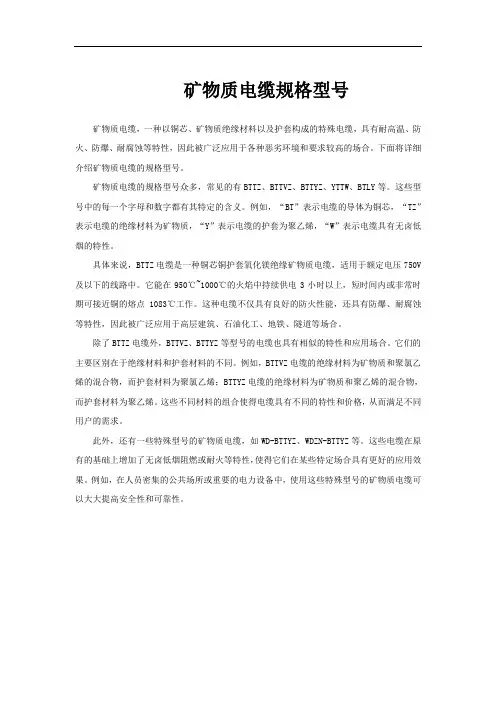

矿物质电缆规格型号
矿物质电缆规格型号矿物质电缆，一种以铜芯、矿物质绝缘材料以及护套构成的特殊电缆，具有耐高温、防火、防爆、耐腐蚀等特性，因此被广泛应用于各种恶劣环境和要求较高的场合。
下面将详细介绍矿物质电缆的规格型号。
矿物质电缆的规格型号众多，常见的有BTTZ、BTTVZ、BTTYZ、YTTW、BTLY等。
这些型号中的每一个字母和数字都有其特定的含义。
例如，“BT”表示电缆的导体为铜芯，“TZ”表示电缆的绝缘材料为矿物质，“Y”表示电缆的护套为聚乙烯，“W”表示电缆具有无卤低烟的特性。
具体来说，BTTZ电缆是一种铜芯铜护套氧化镁绝缘矿物质电缆，适用于额定电压750V 及以下的线路中。
它能在950℃~1000℃的火焰中持续供电3小时以上，短时间内或非常时期可接近铜的熔点1083℃工作。
这种电缆不仅具有良好的防火性能，还具有防爆、耐腐蚀等特性，因此被广泛应用于高层建筑、石油化工、地铁、隧道等场合。
除了BTTZ电缆外，BTTVZ、BTTYZ等型号的电缆也具有相似的特性和应用场合。
它们的主要区别在于绝缘材料和护套材料的不同。
例如，BTTVZ电缆的绝缘材料为矿物质和聚氯乙烯的混合物，而护套材料为聚氯乙烯；BTTYZ电缆的绝缘材料为矿物质和聚乙烯的混合物，而护套材料为聚乙烯。
这些不同材料的组合使得电缆具有不同的特性和价格，从而满足不同用户的需求。
此外，还有一些特殊型号的矿物质电缆，如WD-BTTYZ、WDZN-BTTYZ等。
这些电缆在原有的基础上增加了无卤低烟阻燃或耐火等特性，使得它们在某些特定场合具有更好的应用效果。
例如，在人员密集的公共场所或重要的电力设备中，使用这些特殊型号的矿物质电缆可以大大提高安全性和可靠性。

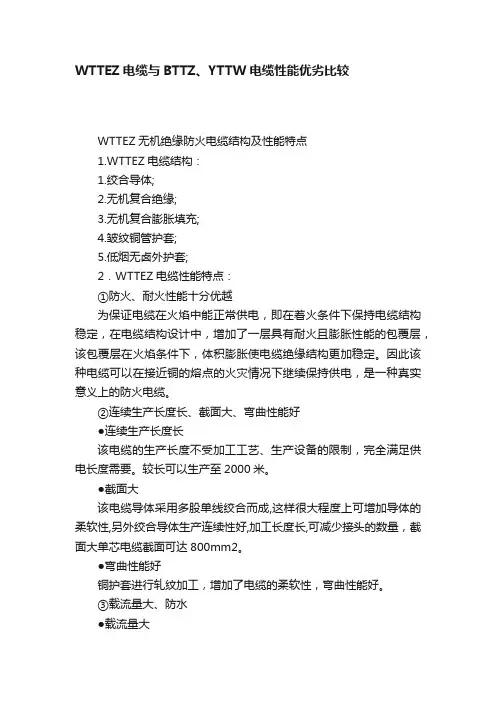

WTTEZ电缆与BTTZ、YTTW电缆性能优劣比较
WTTEZ电缆与BTTZ、YTTW电缆性能优劣比较WTTEZ无机绝缘防火电缆结构及性能特点1.WTTEZ电缆结构：1.绞合导体;2.无机复合绝缘;3.无机复合膨胀填充;4.皱纹铜管护套;5.低烟无卤外护套;2．WTTEZ电缆性能特点：①防火、耐火性能十分优越为保证电缆在火焰中能正常供电，即在着火条件下保持电缆结构稳定，在电缆结构设计中，增加了一层具有耐火且膨胀性能的包覆层，该包覆层在火焰条件下，体积膨胀使电缆绝缘结构更加稳定。
因此该种电缆可以在接近铜的熔点的火灾情况下继续保持供电，是一种真实意义上的防火电缆。
②连续生产长度长、截面大、弯曲性能好●连续生产长度长该电缆的生产长度不受加工工艺、生产设备的限制，完全满足供电长度需要。
较长可以生产至2000米。
●截面大该电缆导体采用多股单线绞合而成,这样很大程度上可增加导体的柔软性,另外绞合导体生产连续性好,加工长度长,可减少接头的数量，截面大单芯电缆截面可达800mm2。
●弯曲性能好铜护套进行轧纹加工，增加了电缆的柔软性，弯曲性能好。
③载流量大、防水●载流量大该电缆正常时导体温度可以达到180℃，在相同导体截面的前提下，其载流量远远超过常规电缆。
●防水该电缆采用密封非磁性金属管保护，其防水性能十分优越。
④具有防爆、防腐、无电磁干扰特性●防爆由于该电缆采用铜护套，而且电缆经燃烧后，填充层产生膨胀后紧密压实线芯，可燃的气体、火焰不能达到与电缆连接的电气设备，因此电缆具有防爆特性。
●耐腐蚀性能好由于铜具有良好的耐腐蚀性，在正常使用的环境下不需要附加保护，在特殊的环境条件下，如对铜有较强的腐蚀作用的环境中，只需在电缆外面加一层低烟无卤外护就可以达到防腐性。
●无电磁干扰该电缆由于在铜护套的屏蔽下，在与信息、控制等线在一起敷设时，不会对信号、控制线产生干扰。
二、WTTEZ无机复合绝缘耐火电缆和BTTZ矿物绝缘电缆技术比较项目高阻燃型耐火电缆矿物绝缘电缆BTTZ 无机复合绝缘电缆WTTEZ燃烧性能阻燃（A类）不燃不燃烟度浓烟无烟无烟卤素高卤无卤无卤毒性高毒性无害无害耐火特性达到B类750℃~800℃90min超过A类950℃~1000℃3h超过A类950℃~1000℃5h喷淋试验不能通过通过通过振动试验不能通过通过通过生产长度要求长度无限制每段长度不超过50m长度无限制、中间不需要接头敷设条件无限制固定，不可移动无限制四、其它说明无机复合绝缘耐火电缆（WTTEZ）具有防火性能优越、生产长度长，弯曲性能好，在性能上完全可以替代BTTZ电缆。
YTTW_bttz区别[1]
![YTTW_bttz区别[1]](https://img.taocdn.com/s3/m/5e4751d53186bceb19e8bb83.png)
上海胜武以独特的YTTW金属护套无机矿物绝缘电缆产品及可靠的质量、历经多轮竞争，一举中标上海世博会工程中国馆项目。
这也是胜武品牌继奥运场馆项目之后，又一次次进入具有世界级影响力的重大项目。
胜武品牌YTTW系列金属护套无机矿物绝缘电缆是一独特的柔性防火电缆,是其它电缆无法相比和取代的.使用后都会感到其特点及优越性如下:YTTW金属护套无机矿物绝缘电缆和BTTZ氧化镁矿物绝缘电缆同属于矿物绝缘电缆（防火电缆）的范畴。
BTTZ氧化镁矿物绝缘电缆虽然生产历史较长，虽然现有在用的生产线有所改造、升级，但产品结构从未更新，制造工艺落后复杂。
其导体采用实芯铜杆，护套为铜管拉拔，因此，电缆呈刚性。
绝缘材料采用氧化镁（Mgo）粉易吸潮，给安装施工及终端的制作带来很多困难。
由于外护套采用铜管拉拔而成，产生电缆制造长度有限（理论上就存在这问题），为了满足实际使用要求，电缆线路中就必定要增加较多不耐火的中间接头，既增加了中间接头的额外费用又达不到防火的要求，还在回路中产生了不必要的接触电阻，从而大大降低了输电的效率，增加了输电的故障隐患点。
根据GB50217《电力工程电缆设计规范》中5.1.10.4条“电缆线路中间…不应‟有接头”是强制性规定，最新出版的JGJ16－2008《民用建筑电气设计规范》8.9.5应根据线路实际长度及电缆交货长度，合理确定矿物绝缘电缆规格，“宜避免中间接头”，另外，GB50168－2006《电气装置安装工程电缆线路施工及验收规范》5.1第六条敷设前应按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，“减少电缆接头”。
BTTZ氧化镁矿物绝缘电缆难以达到上述规范要求。
YTTW金属护套无机矿物绝缘电缆是在氧化镁矿物绝缘电缆的基础上发展、研制开发的新一代矿物绝缘电缆，其铜护套采用深轧纹，导体采用多股铜线绞合而成，导体与普通电缆完全一样，它的铜材的密度和导体的表面积均比实芯铜杆要大得多，电缆相对比较柔软。
BTLY与BTTZ电缆性能对比
BTTZ与BTLY性能对比一、BTTZ电缆优点1.1耐火标准可通过BS6387三项考核：a)950℃3h火焰下不击穿b)650℃30min后承受15min的水喷淋；c)950℃火焰下承受15min的敲击振动；1.2 BTTZ电缆自身不燃烧，同时不会引发火源。
即使在有火焰烧烤的情况下，只要火焰温度低于铜的熔点温度，火焰消除后电缆无需更换仍可继续使用。
在被火焰烧烤的情况下不会产生有毒的烟雾和气体。
1.3、防腐、防爆性能好，由于采用无缝铜管作护套，具有防水、潮气、油和一些化学物质侵害的性能，铜管具有相当的机械强度故有较好的防爆性能。
二、BTTZ矿物绝缘电缆的缺点2.1 BTTZ矿物绝缘电缆接头比较多，易受潮而BTLY矿物绝缘电缆可以做到不用接头长度还满足客户要求。
2.2铜管拉拔工艺使得单根连续长度有限，安装的过程中需要不断使用接头，增加材料和人工成本，并且需要对接头处电气性能作特殊处理。
2.3 35mm2以上均为单芯电缆，安装工序多，并且不利于各芯电气参数的均衡。
2.4线芯棒型实心铜导体，非常坚硬，使得其最大截面为只能到达400mm2。
2.5氧化镁粉末充当绝缘层，易产生厚薄不均现象，工艺稍有差池便会击穿，额定电压最高为450/750V。
2.6 BTTZ电缆不断的使用接头，因此需要特别处理以保证火焰下承受水喷淋后仍保持通电。
2.7 BTTZ一旦受火铜管外壳即为直接受火温度—950℃+50℃（塑料外护套瞬间烧损），铜导体芯线阻随温升而增加，因此火灾中BTTZ压降损失大，并且它的结构特性无法实现铝导体作线芯的可能。
2.8金属套采用分段拉拔工艺，单根最长不超过60米，氧化镁对环境有污染，成本高，效率难以提高。
三、BTLY矿物绝缘电缆的优点3.1耐火标准可通过BS6387三项考核：a)950℃3h火焰下不击穿；b)650℃30min后承受15min的水喷淋（直接浸水亦可）；c)950℃火焰下承受15min的敲击振动而不破坏，从而在耐火性能上完全达到BTTZ的考核标准。
BTTZ 刚性矿物绝缘电缆与 NG-A(BTLY)柔性矿物绝缘电缆的比较分析
(1)刚性矿物绝缘电缆以铜护套包裹铜导体芯线,并以氧化镁粉末为无机绝缘材料隔离导体与护套,最外层可按需选择适当保护套,通称为M I C C或M I电缆。
类似的电缆以金属代替铜护套包裹芯线和绝缘材料,称为矿物绝缘金属护套电缆。
典型的刚性矿物绝缘电缆产品为B T T Z矿物绝缘电缆。
(2)N G-A(B T L Y)柔性矿物绝缘电缆柔性矿物绝缘电缆也可称为柔性无机矿物绝缘电缆,代表的型号有Y T T W电缆、N G-A(B T L Y)电缆、B B T R Z电缆等。
其中,N G-A(B T L Y)系列柔性矿物绝缘电缆在项目中普遍被认同和使用。
其又称为隔离型矿物绝缘电缆,是一种以多股绞合铜线为导体、矿物质绕包带材为绝缘并采用连续无缝挤出的铝管为金属护套的电缆。
采用无机矿物质材料为填充,隔离外界火焰或高温,无卤低烟聚烯烃为外护层,又称B T L Y矿物绝缘电缆。
(3)设计规范要求和实际使用情况在《建筑设计防火规范》G B 50016—2014(2018年版)中的10. 1. 10. 3条有明确要求:“消防配电线路宜与其他配电线路分开敷设在不同的电缆井、沟内;确有困难需敷设在同一电缆井、沟内时,应分别布置在电缆井、沟的两侧,且消防配电线路应采用矿物绝缘类不燃性电缆。
”在实际的项目设计中,由于空间因素的制约,常遇到消防配电线路与其他配电线路共用竖井的情况,按此条规范的要求,消防配电线路应采用矿物绝缘类不燃性电缆。
由此可以看出采用矿物绝缘类不燃性电缆的必要性,且规范并未要求具体是哪种矿物绝缘电缆,因此设计、施工有多种方案可选择。
在近些年的设计中,常用的有B T T Z刚性矿物绝缘电缆和N G-A(B T L Y)系列柔性矿物绝缘电缆。
在实际工程中,矿物绝缘电缆已广泛应用于高层建筑、石油化工、机场、隧道、船舶、海上石油平台、航空航天、钢铁冶金、商业综合体等项目中。
由于这两种电缆的结构有明显区别,根据现有项目的实际反馈,施工单位比较倾向于采用N G-A(B T L Y)系列柔性矿物绝缘电缆,其主要原因是此类电缆相对B T T Z刚性矿物绝缘电缆敷设灵活性较大、成品美观性较强且电缆接头保护效果好。
BTLY和BTTZ的比较
BTTZ矿物绝缘电缆需要不断的使用中间接头和接头组线箱，接头及组线箱处不防火、不防水，达不到整根电缆的耐火要求。更主要是组线箱没有地方安装
NG-A(BTLY)系列矿物绝缘电缆采用金属管连续挤出工艺，长度随意可定，不需要使用中间接头，保证了整根电缆的耐火要求。
耐火耐冲击
750℃燃烧每隔5min冲击一次，持续15min
950℃燃烧每隔5min冲击一次，持续15min
耐火耐冲击防水
750℃火焰燃烧，每隔5min冲击一次，并施加750V的额定电压，持续3min，维持如上状态再加喷淋15min，电缆中间接头处不参加试验考核
950℃火焰燃烧，每隔5min冲击一次，并施加1KV的额定电压，持续3min，维持如上状态再加喷淋15min
导体电阻
接头增加导体电阻，接头多，增加故障点多，相应供电故障几率增加。
不存在增加导体电阻的现象。
电压等级
450/750V
0.6/1kV
防撞击性
无防撞击结构
电缆防撞击设计（金属防撞网）
终端接地
铜质金属套可当接地线使用
铜护套较重，外只有保护外套，火灾时，外护套损坏，铜护套温度急剧升高导致导体温度升高，有可能造成一定的供电间断风险。
铝质金属套可当接地线使用
护套轻、外有隔离套、隔氧层、耐火层等阻止套管温度升高和水进入，保证了电缆供电可靠性。
制造工艺
多次拉拔（高耗能、高废品率）
连续无缝挤出
（高效率、高合格率）
截面
35mm2截面及以上均为单芯电缆。举例：4×35 mm2的电缆需要分四次安装。
35mm2截面以上仍可生产多芯电缆到95mm2。举例：4×95 mm2的电缆只需一次安装，120mm2以上单芯。
矿物绝缘防火电缆(BTT)系列
矿物绝缘防火电缆（BTTW /YTTW /BTTRZ）系列柔性矿物绝缘防火电缆的设计参数，是严格遵循英国BS6387标准，以及国际电工委员会IEC标准。
这些技术参数，已经分别通过了国家消防总局与国家防火建筑材料质量监督检验中心专项检测。
由于防火电缆全都是用无机物（金属铜和氧化镁粉）组成，它本身不会引起火灾，不可能燃烧或助燃，由于铜的熔点是1083℃、氧化镁的熔点是2800℃，因此该种电缆可以在接近铜的熔点的火灾情况下继续保持供电，是一种真正意义上的防火电缆。
柔性矿物绝缘防火电缆BTTRZ（BTTW / YTTW）系列燃烧不短路短路不燃烧产品介绍产品名称：柔性矿物绝缘防火电缆（BTTW）型号规格:（1芯、2芯、3芯、4芯、5芯、3+1芯、3+2芯、4+1芯）1、产品标准：中国已颁布的各类相关规范、规程主要有：《高层民用建筑设计防火规范》【GB50045-95(2005年版)】《北京市民用建筑电线电缆防火设计规程》【DGJ08-93-2002】《建筑设计防火规范》【GB 50016-2006】《中国消防手册》【2007版】《火灾自动报警系统设计规范》【GB 50116-98】《民用建筑电线电缆防火设计规范》【DGJ08-93-2002】《北京市消防局文件》【京消发{2004}352】《电力工程电缆设计规范》【GB 50127-94】《汽车库、修车库、停车场设计防火规范》【GB 50067-97】燃烧试验的测试标准柔性矿物绝缘防火电缆的设计参数，是严格遵循英国BS6387标准，以及国际电工委员会IEC标准。
这些技术参数，已经分别通过了国家消防总局与国家防火建筑材料质量监督检验中心专项检测。
由于防火电缆全都是用无机物（金属铜和氧化镁粉）组成，它本身不会引起火灾，不可能燃烧或助燃，由于铜的熔点是1083℃、氧化镁的熔点是2800℃，因此该种电缆可以在注：德昊柔性矿物绝缘防火电缆已通过国际BS6387标准中最高级别C、W、Z试验。
详细解读矿物绝缘电缆种类、性能、差异及安装敷设方法
详细解读矿物绝缘电缆种类、性能、差异及安装敷设方法柔性矿物绝缘电缆和刚性矿物绝缘电缆的比较其实就是BTLY电缆与BTTZ电缆对比。
刚性还是柔性主要还是看电缆的结构，刚性矿物电缆除了电缆本身比较僵硬外，起抗撞击能力也是非常强的，代表型号有BTTZ电缆。
反正柔性矿物电缆柔韧性比较强，但它的抗撞击能力相对较差。
怎么区分矿物电缆是刚性还是柔性主要还是看型号，每根电缆上都有喷码上型号的，只要记住BTTZ类别下的都是刚性矿物电缆，其他都是柔性的（YTTW、NG-A，BTLY、BBTRZ）。
1、型号命名的区别：NG-A（BTLY）隔离型柔性矿物绝缘电缆型号说明：B----布线用矿物绝缘电缆T----铜导体L----铝金属套Y----聚氯乙烯外护套电缆型号结构说明：BBTRZ型号结构说明：BTTZ刚性矿物绝缘电缆型号明说：B----布线用固定安装电力电缆T----铜护套T----铜导体Z----，耐电压等级重型750V2、防火性能对比：NG-A（BTLY）柔性矿物绝缘电缆耐火性能通过bs6387标准最高级别C、W、Z试验考核：（C）燃烧950℃，燃烧180min（W）喷淋650℃燃烧15min，再继续燃烧的同时喷淋15min.（Z）撞击950℃，燃烧15min/30次YTTW和BBTRZ柔性矿物绝缘电缆防火等级也是同上BS 6387 CWZ。
BTTZ矿物绝缘电缆性能：（1）950℃火焰下持续通电180min不击穿；（2）950℃火焰下180min后浸水60min不击穿；（3）950℃火焰下承受180min的敲击振动而不击穿；共同性：无机矿物绝缘可靠，防水，防鼠蚁，机械强度高，耐腐蚀，节能环保，防辐射、寿命长等。
3、芯数规格及截面积对比：NG-A/BTLY：1芯10~300 mm²；2, 3, 4, 5芯2.5~300 mm²；3+1, 3+2, 4+1芯4~300 mm²。
YTTW：1芯10~630mm²；2,3,4芯2.5~120mm²；3+1芯16~120 mm²。
矿物绝缘电缆对比
的电流过载后，不会造成击穿；
故其短路过载能力高于常规的YJV电缆；
2.机械性能:金属护套弯曲性好，能承受一定的拉力 2.机械性能：金属护套可承受一定的拉力和机械冲击；
和机械冲击；
3.消防功能：耐火标准可通过BS6387三项考核；
3.消防功能:耐火标准可通过BS6387三项考核；
4.防爆性能：金属铝护套为连续挤包成型工艺，抗撞击
晶体粉末作绝缘材料，导体是单股铜棒组成的电缆。
套构成。
2.之所以被国际公认，主要取决于采用的材料是真正的耐高温材 2.在早期矿物绝缘电缆刚引进至
料，其中的铜导体和铜护套的熔点是 1083℃，而氧化镁矿物绝缘层 国内时，因工艺不成熟，导致铜
的熔点更是达到了2800℃，故而使得线路在超过1000℃的火灾高温 护套经常容易开裂，于是改采用
该系列不含金属护套，故已经逐 渐退出消防应用舞台。
价格较高
NG-A(BTLY)系列隔离型耐火电缆属于有机、无机混 合型耐火电缆，燃烧时会产生低烟低毒，与无机矿 物绝缘电缆的无烟无毒不能相比。 1.耐火层：采用玻璃纤维布，约在840℃时被软化 损坏； 2.填充层：采用水合金属氧化物，是一种石膏状的 半流体，含有有机成分，燃烧时有水汽逸出，胶状 变成固体（三氧化二铝），有否毒性尚不清楚； 3.隔离套：一般采用交联聚乙烯（XLPE），燃烧 时，低烟低毒； 4.金属套：铝质材料，机械性能，电气性能都比较 差，火焰温度660℃就融化，不适宜作防火电缆的 金属护套； 5.矿物绝缘层：采用金云母带，金云母的耐火特性 仅是B类（750℃~800℃），只能作为B类耐火电缆, 就不能用在A类（950℃~1000℃）耐火电缆中。
逐渐退出消防应用舞台，现已不
再归类于“矿物绝缘类不燃性电
关于BTTZ氧化镁矿物绝缘电缆与BTTW
关于BTTZ氧化镁矿物绝缘电缆与BTTW发布时间：2011-12-11来源：本站作者：上海胜华电缆集团BTTZ与BTTW都是铜护套、铜导体、矿物绝缘防火电缆，这两种电缆是当前国际、国内最好的防火电缆。
BTTZ的问世早于BTTW,它们之间有哪些相同和哪些不同？为此作一些比较：一、结构比较：BTTZ采用铜护套，铜导体（是铜杆）绝缘层是氧化镁粉。
BTTW 也是采用铜护套（铜带在模具中成圆形，包覆缆芯后，氩弧焊接，连续轧纹）铜导体（多股铜丝绞合），绝缘层是氧化镁等无机矿物带绕包在导体上，由于两种电缆的结构差别较大，因此它们的制作工艺与特性有很大的差异。
二、制造工艺比较：BTTZ制造工艺复杂，机械化程度低，能耗大。
BTTZ目前有两种工艺，一种是将氧化镁粉预制成瓷柱，塞入定长的铜管和定长的导体内，退火后，拉拔再退火再垃拔，一直拉拔到导体固定规格。
另一种工艺是连续灌粉（氧化镁）在定长铜管中，仍边退火边拉拔到规定规格。
对于小截面电缆拉拔，长度比较长，大截面电缆拉拔长充则比较短，所以中间必须增加中间接头，同时电缆本体很硬，是刚性结构。
BTTW电缆的制作工艺比较先进，生产全过程均由全自动生产线完成。
铜导体绞合与绝缘绕包在机械上一次完成，半成品放入烘箱去湿后，通过氩弧焊接，轧纹也是机械化一次完成。
因此BTTW电缆，质量好，无人为因素，并且BTTW电缆连续生产长度长、有柔性、大小截面电缆均能盘绕在标准的电缆盘上。
三、耐火特性比较：1、电缆本体：BTTZ铜导体耐温是1083℃；绝缘氧化镁粉耐温是2800℃；所以极限耐温是1083℃；BTTW铜护套、铜导体耐温1083℃；矿物绝缘带耐温是1375℃，所以极限耐温也是1083℃。
两种电缆都能通过英标C（耐火温度950-1000℃，连续3小时）W（650℃喷淋试验15分钟）Z(950℃撞击15分钟) 。
2、电缆接头比较：BTTZ的电缆接头，一般用有机材质密闭（氧化镁粉在空气中会吸潮），接头处导体绝缘不是氧化镁而是热塑套管，这两种材质的耐温不超过200℃，显然是不耐高温的。
BTLY电缆与BTTZ电缆性能对比
BTTZ矿物绝缘电缆所需要的中间接头、接头组线箱和终端接头均需要另行向厂方采购并且单独付费。
厂方免费提供NG-A(BTLY)系列矿物绝缘电缆在安装过程中所需要使用的附件。
造价分析
中间接头、接头附件、接头组线箱（耐火要求）单独付费，增加了成本。
不另外增加额外的电缆附件的费用。
铝质金属套可当接地线使用
护套轻、外有隔离套、隔氧层、耐火层等阻止套管温度升高和水进入，保证了电缆供电可靠性。
制造工艺
多次拉拔（高耗能、高废品率）
连续无缝挤出
（高效率、高合格率）
截面
35mm2截面及以上均为单芯电缆。举例：4×35 mm2的电缆需要分四次安装。
35mm2截面以上仍可生产多芯电缆到95mm2。举例：4×95 mm2的电缆只需一次安装，120mm2以上单芯。
火焰条件下的导体温度
750℃
500℃以下
电缆整体达到防火、耐火要求
BTTZ矿物绝缘电缆需要不断的使用中间接头和接头组线箱，接头及组线箱处不防火、不防水，达不到整根电缆的耐火要求。更主要是组线箱没有地方安装
NG-A(BTLY)系列矿物绝缘电缆采用金属管连续挤出工艺，长度随意可定，不需要使用中间接头，保证了整根电缆的耐火要求。
耐火耐冲击
750℃燃烧每隔5min冲击一次，持续15min
950℃燃烧每隔5min冲击一次，持续15min
耐火耐冲击防水
750℃火焰燃烧，每隔5min冲击一次，并施加750V的额定电压，持续3min，维持如上状态再加喷淋15min，电缆中间接头处不参加试验考核
950℃火焰燃烧，每隔5min冲击一次，并施加1KV的额定电压，持续3min，维持如上状态再加喷淋15min
(表一)BTLY电缆与BTTZ电缆性能对比
矿物绝缘电缆型号对比表格
