外墙详图识读。通过外墙详图的识读，了解外墙的材料、 构造做法、保温隔热措施等，以及外墙与屋面、地面的交 接处理等细节处理。
2024/3/24
案例二
门窗详图识读。通过门窗详图的识读，了解门窗的类型、 尺寸、材料等，以及门窗的开启方式、五金配件等细节处 理。
案例四
室内装修详图识读。通过室内装修详图的识读，了解室内 装修的材料、颜色、质感等，以及装修的构造做法和细节 处理。
作用
建筑平面图是建筑设计的重要表达形式，是施工放线、安装设备、编制预算、备 料等的重要依据。对于使用者来说，通过平面图可以了解建筑物的功能布局和交 通组织，方便使用和管理。
12
平面图的识读步骤
阅读图例和说明
查阅图纸中的图例和说明，了解 各种符号和线条的含义，以便正 确理解图纸内容。
分析建筑布局
观察建筑物的平面形状、进深、 开间等，了解建筑物的整体布局 和空间组合。
图线
使用规定的线型，如实线、虚 线、点划线等，表示不同的对
象。
比例
图纸上图形与实物相应要素的 线性尺寸之比，应注写在图名
的右侧。
5
字体
采用长仿宋体，高宽比约为 3:2，字迹清晰易读。
建筑图纸的识读方法
01
了解图纸的组成和分类 ，明确所需查找的信息 。
2024/3/24
02
熟悉图纸的绘制规范， 掌握图例符号的含义。
识别墙体和门窗
识别图纸中的墙体、门窗等建筑 构件，注意它们的位置、尺寸和 开启方向。
了解图纸比例和尺寸
首先查看图纸的比例和尺寸标注 ，了解建筑物的实际大小和图纸 的缩放比例。
查看室内设施
查看室内设施如楼梯、电梯、卫 生间等的位置和布局，了解建筑 物的功能分区和使用便利性。
《建筑工程制图与识图》教学大纲
《建筑工程制图与识图》教学大纲一、课程基本情况二、课程定位建筑工程图绘制是工程造价专业的一门专业基础核心课程，是工程造价专业的主要学习领域。
该学习领域分为5个学习情景画法几何、投影制图、房屋建筑施工图、房屋结构施工图、单层工业厂房建筑施工图和结构施工图。
该学习领域通过项目教学法可使学生较为全面系统地掌握建筑制图的基本原理和方法，轴测投影的基本知识，并掌握其基本画法。
掌握阅读建筑图样的方法和技能。
能绘制建筑图样，所绘图样应做到符合建筑制图国家标准。
掌握正确使用绘图工具和仪器，及使用仪器和徒手作图的技能。
本课程的学习将为后续专业课程打下良好基础。
学习了本课程，在后续专业课中将具有专业图纸的识读能力，具有绘制建筑专业图样的专业能力。
三、教学目标1、知识要求：弄懂投影的基本理论、基本知识、正确处理看图和画图的关系。
2、能力要求：能够正确识别建筑图纸，读懂建筑建筑图纸的信息，并且能够手工绘制简单的建筑图纸。
3、素质要求：思维严谨、善于思考、观察身边的建筑物，能够熟练的绘制和识读施工图。
四、教学内容和基本要求项目一画法几何（一）教学目的和要求1、了解制图的基本知识，掌握制图的基本技能，能够使用绘图工具、仪器及用品和维护方法。
2、掌握中心投影、平行投影和正投影法的基本概念与基本投影特征以及正投影绘图原理与方法。
3、掌握点、线、面平行投影相关知识及成图原理，进一步提高学生对平行投影法的理解与掌握，逐步提高学生空间想象能力。
4、熟练掌握立体的投影图做法，掌握由立体相交而产生的同坡屋面交线及螺旋楼梯的画法。
能够绘制立体、同坡屋面及螺旋楼梯图样。
5、熟练掌握轴测图的基本知识与基本画法，能够运用不同轴测图绘制方法正确绘制轴测投影图。
（二）教学内容本章主要介绍了房屋制图标准的基本内容，包括图幅、比例、字体、图线、尺寸标注等的要求及注意事项，以及制图的方法步骤和常用几何作图的方法。
投影的基本概念；投影的分类；各类投影的形成；点、直线、平面正投影的基本性质；三面正投影体系的形成与展开；形体三面正投影的投影规律；工程中常用的各种投影图的特点及其应用范围。
工程造价专业建筑制图与识图实践教学

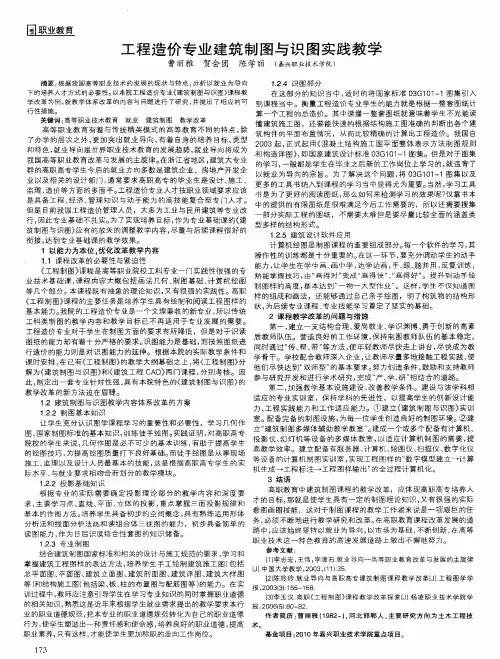

曹丽雅 贺会 团 陈学 丽 （ 嘉兴职业 技术学 院）
一
办 罂 警 莲 苎 麦 整 ， 簟 亭导皇出 曼式 烹 寰 磊 置 夕 窭． 亭 簦 皂妻 苎 妻 ： ： 藉 计卣 孬 。 国 ‘ 自 我 竺 皇 ： 鲞 ‘壶 土 辜 表 苎茎 置 墨 兰 Ｉ 圭曼 黎也 曼 壁 量 警量 ＋ 鎏 ： 复 Ｉ 堡奎 ± ： 描 ｇ，Ｎ 设 ｉ ｇ一～ 一 ￣ ｇ ０ １－。 ｝ｐ ３ ０一 是 享 … １苗 Ｇ １ 苗 妻等耍 堂 墨 房 烹 地 大 竺茎 企 般是生草 都 学 新 Ｔ岗 作 ， 香 Ｕ ＇为 ：＋ Ｊ业 ￣ － ￣ ‘ 姜 常 烹 专 芝 等：Ｌ 望 妾ａ＋ 条 。 了 ’个 ，重 １ 然１苗 ｒ 以－， ｌ ｍ－ ＞ 就 旨 ｌ－题 ０ ０１－ 藁 及 为 ＿ ｔ 问 亮３ 要 Ｇ
仃， 因此专业基础不扎实。 为了实现培养目标， 作为专业基础课的《 建
．
： ＝ － …’ …… … ～ … ： － ＝ … ＋
，么 摹 果 ；靠 习 书 趸 。 要 。 萎 ］ 矗 妻 石 兰 崧 主 圣
… ～… ……
显
。
当
，
主 真
衔 ： 譬 接 妻 差 鍪：一 量． 鼍 ： ｌ 案 １容 兰 要 内
一 ＋ 。
磊 南 要 成 分每 个 件 学 ， 重 组 部 。一 软 的 习其 操往 作 １ 萎 主＝ ￣ ７ 言 ： Ｅ 多 摹 的； 薹 ：莘 中 言 边 ， ， ； ， 薹 学 。 ； ：摹 ‘ ； ： 『 ｌ 磬 譬 苎 课 曼 要 鎏 誓 蕃主 “ ” ｝ 。 【 ： ； ｆ ＿ ‘ 莩 蕃 筻 奎堡 窆苎 ： 篓 堡 烹 矍机 苟 磊 篙 烹 竺 ＿ｌ ＿＾ ＝＿ ” ， 茎 噔 主 图 蔷 ’ 通 自 茎 ， 磊 多 季鐾 曼 警 烹 状 簇 嘉 霉 ； 一 … … ” ； … 一 … ： … ， 晶蓑 嘉 蒿骂与
海南省建筑工程造价员识图
钢筋长度=轴线距离—保护层×2+钩长×2
40
三、常用构件代号
413
41
42
2、预制钢筋混凝土楼板
425
（1）预应力圆孔空心板的型号和数量
2KB33-1、3KB30-1、KB18（1）
4KB18-1
（2）板缝的做法：
钢筋种类 Φ14@150
钢筋数量=（轴线距离—墙厚）÷间距+1
2、计算墙面面积、勒脚面积。
51
52
（三）屋顶平面图
1、屋顶四周是女儿墙，屋面坡度为2%， 南面和北面各设两个雨水管。
2、北立面大门上设一个通长雨罩，长 14.4m，挑出980mm。
3、雨罩上面抹出坡度，雨水从两端排出。
53
54
（四）外墙剖面详图
1、首先对照平面图确定详图的剖切位置，办 公室外墙剖切南面A轴墙， 库房外墙剖切B 轴墙。
土建造价员培训班
建筑识图
（二）
1
第四节 施工图实例
414
一、总平面图
（一）作用：用于新建筑物的定位、定标高，施工放线，土方
施工和施工现场平面布置。
（二）基本内容
1、新建房屋的平面形状、外包尺寸、首层地面标高、层数、主
要出入口等。
2、用地范围，道路、管网、庭园、绿化的布置，新建房屋和原
有房屋、构筑物或道路、围墙的距离。
钢筋长度= 轴线距离—保护层×2+钩长×2
43
44
45
4、梁的详图 （1）梁的截面尺寸：长、宽、高 （2）梁的钢筋种类、编号、数量及尺寸 ①主筋 ②弯起筋 ③架立筋 ④箍筋
46
梁的配筋图
47
《建筑工程识图》课程教案
学生自我评价报告展示及交流讨论
学生自我评价报告
要求学生对自己在课程学习过程中的表现进行自我评价 ，包括学习态度、学习方法、学习效果等方面，并提出 改进意见和建议。
交流讨论
组织学生进行交流讨论，分享学习心得和体会，探讨课 程学习中遇到的问题和困难，相互学习和借鉴。
拓展延伸：现代建筑技术发展趋势及挑战
VS
基础图的识读方法
首先了解基础的类型、埋置深度、持力层 等；然后查看基础的平面布置，了解基础 的定位轴线、基础梁或基础的轮廓线等； 最后查看基础的剖面图，了解基础的详细 构造和做法。
楼层结构平面布置图识读
楼层结构平面布置图的内容
包括各层承重构件的平面布置、构件类型、大小及构 造做法等。
楼层结构平面布置图的识读方法
室内给水排水管道布置图识读
室内给水管道布置图识读
了解给水管道的走向、管径、连接方式等； 识别给水管道上的阀门、水表、水龙头等附 件；注意给水管道与其他管道的交叉避让关 系。
室内排水管道布置图识读
了解排水管道的走向、管径、坡度等；识别 排水管道上的检查口、清扫口、地漏等附件 ；注意排水管道与室内其他设施的协调关系
卫生设备安装详图识读
1 2 3
洗脸盆安装详图识读
了解洗脸盆的型号和尺寸；识别洗脸盆的给水管 、排水管等管道的连接方式和位置；注意洗脸盆 的安装高度和固定方式。
坐便器安装详图识读
了解坐便器的型号和尺寸；识别坐便器的给水管 、排水管等管道的连接方式和位置；注意坐便器 的安装位置和固定方式。
淋浴器安装详图识读
建筑详图识读
建筑详图的内容
建筑详图是建筑细部的施工图，是建筑平面图、立面图、剖面图的补充。
建筑详图的识读方法
2024版建筑施工图识图大全ppt课件[1]
![2024版建筑施工图识图大全ppt课件[1]](https://img.taocdn.com/s3/m/8bf8bb301611cc7931b765ce0508763230127466.png)
23
电气系统安装施工图解读
2024/1/30
配电系统图识读
讲解配电系统图的组成、符号含义及阅读方法，包括进线方式、 配电箱设置、保护开关选型等。
照明平面图识读
分析照明平面图的布局、灯具类型、控制方式等，以及照明线路的 走向、敷设方式和保护措施。
动力及弱电系统图识读
介绍动力设备及弱电系统的安装施工图解读方法，包括电机控制、 通信网络、安全防范等系统。
13
平面图识图要点
了解平面形状和尺寸
掌握建筑物的平面布局、房间功能及 尺寸等信息。
分析门窗位置和尺寸
确定门窗的开启方式、尺寸和位置， 满足通风采光需求。
查看墙柱定位轴线
了解承重墙、柱的位置和尺寸，判断 结构类型。
2024/1/30
14
立面图识图要点
1 2
掌握立面造型和材质 了解建筑物的外观造型、材质和颜色等信息。
验收内容
具体阐述施工图验收的内容，包括图纸的完整性、 准确性、合规性等方面的检查。
2024/1/30
29
问题处理和改进措施
问题处理
针对施工图审查和验收过程中发现的问题，提出相应的处 理措施，如整改、返工、重新设计等。
改进措施
针对问题产生的原因，提出相应的改进措施，如加强设计 管理、提高设计质量、优化审查流程等。
建筑施工图与 BIM技术的融合
BIM技术是一种基于三维模型 的建筑设计、施工和运营管 理方法，未来建筑施工图将 与BIM技术更加紧密地融合， 实现设计、施工和运营全过 程的信息共享和协同工作。
2024/1/30
33
THANKS
感谢观看
2024/1/30
34
