样板安装及基准线挂设工艺
样板安装及基准线挂设1 范围本工艺适用于额定载重量5000kg 及以下额定速度3m/s 及以下各类国产曳引驱动电梯样板安装及基准线挂设工程。
2 施工准备2.1 材料要求：木质样板应选用无节、枯燥、韧性强、不变形的木材。
并且应四面刨光、平直。
根据提升高度不同样板横断面不小于表5-1中所列数值。
样板横断面要求 表5-1注：表中要求尺寸为加工后净尺寸。
加工后横断面不小于100×100mm ；的木方〔架设样板〕、角钢M16膨胀螺栓U 形卡钉钉子琴钢丝8#铅丝等。
2.2 主要机具：电锤、铁锤、程度尺、直角尺、钢板尺、盒尺、线坠、墨斗。
2.3 作业条件：井道内脚手架搭设完毕并符合?建筑安装工程脚手架平安技术操作规程?及安装部门提供的图纸要求。
脚手架平台点位于井道顶板下1.5～1.7m 处为宜以便稳放样板。
顶层脚手架立用四根短。
撤除此短后余下的立顶点应在层牛腿子面500mm 处以便于轿厢安装〔图5-l 〕。
脚手架排档距以1.4～1.7m 为宜为便于安装作业每层门牛腿下面200～400mm 处应设一档横两档横之间应加装一档横便于上下攀登脚手架每步最少铺2/3的脚手板各层交织铺板以减小坠落危险〔图5-2a 〕。
脚手扳两端探出排150～200mm 用8#铅丝将其与排绑牢〔图5-2b 〕。
脚手架必须经过平安技术部门检查验收后方可使用。
现场施工用电、照明用电必须符合国标?施工现场临时用电平安技术?要求。
各层门口必须设有良好的防护门；并且各层门口及每步脚手板上应保持干净、无杂物。
实际测量顶层高度底坑深度应与图纸相符并核算是否能满足该梯越程的要求。
3 操作工艺3.1 工艺流程：→→搭设样板架：3.1.1.1 在井道顶板下面1.2m 左右处用膨胀螺栓将角钢程度结实地固定于并道壁上〔图5-3〕。
假设井道壁为砖墙应在井道顶板下1.1m 左右处沿程度方向剔洞稳放样板木支架并且端部固定〔图5-4〕。
样板支架方木端部应垫实找平程度度误差不得大于3/1000。
电梯工程施工方案
电梯工程施工方案一、主要施工工艺流程样板架安装、挂基准线→导轨架及导轨安装→机房机械设备安装→对重安装→轿厢安装→层门安装→井道机械设备安装→钢丝绳安装→电气装置安装→整机调试二、样板架安装、挂基准线1 施工流程脚手架搭设→样板架制作→井道测量、确定基准线→挂基准线2 搭设脚手架(1) 脚手架立管最高点位于井道顶板下 1.5～1.7m 处为宜，以便稳放样板。
顶层脚手架立管最好用四根短管，拆除此短管后，余下的立管顶点应在最高层牛腿下面 500mm处，以便轿厢安装。
(2) 脚手架排管档距以 1.4～1.7m 为宜，为便于安装作业，每层层门牛腿下面200～400mm 处应设一档横管，两档横管之间应加装一档横管，便于上下攀登，脚手架每层最少铺 2/3 面积的脚手板，板厚不应小于 50mm，板与板之间空隙应不大于 50mm，各层交错排列，以减小坠落危险。
(3) 脚手板两端伸出排管 150～200mm，用 8 号钢丝将其与排管绑牢。
(4) 脚手架在井道内的平面布置尺寸应结合轿厢、轿厢导轨、对重、对重导轨、层门等之间的相对位置，以及电线槽管、接线盒等的位置，在这些位置前面留出适当的空隙，供吊挂铅垂线之用。
(5) 井道内脚手架搭设完毕，应符合《建筑安装工程脚手架安全技术操作规程》及安装部门提供的图纸要求。
脚手架必须经过安全责任人检查，验收合格后方可使用。
3 搭设样板架(1) 在井道顶板下面 lm 左右处用膨胀螺栓将角钢水平牢固地固定于井道壁上。
(2) 若井道壁为砖墙，应在井道顶板下 lm 左右处沿水平方向剔洞，稳放样板木支架，并且端部固定。
(3) 样板支架方木端部应垫实找平，水平度误差不得大于 3／1000。
4 测量井道，确定标准线(1) 预放两根层门口线测量并道。
一般两线间距为门净开度。
(2) 井道测量时，注意井道内安装的部件对轿厢运行有无妨碍，如限速器钢绳选层器钢带、限位开关、中线盒、随线架等。
同时必须考虑到门导轨及地坎等与井壁距离，对重与井壁距离，必须保证在轿厢及对重上下运行时其运动部分与井道内静止的部件及建筑结构净距离不得小于 50mm。

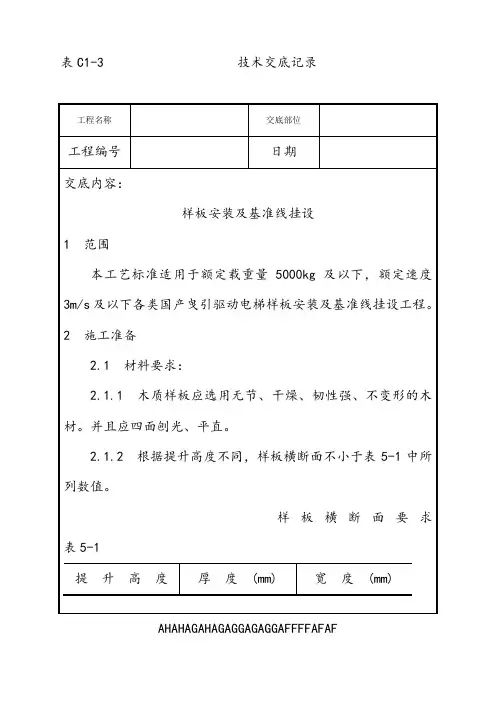

001_样板安装及基准线挂设工艺
2.3.1井道内脚手架搭设完毕，并符合《建筑安装工程脚手架安全技术操作规程》及安装部门提供的图纸要求。
2.3.2脚手架平台最高点位于井道顶板下1.5～1.7m处为宜，以便稳放样板。顶层脚手架立管最好用四根短管。拆除此短管后，余下的立管顶点应在最高层牛腿子面500mm处，以便于轿厢安装（图5-l）。
3操作工艺
3.1工艺流程：
搭设样板架
→
测量井道、确定基准线
→
样板就位，挂基准线
3.1.1搭设样板架：
3.1.1.1在井道顶板下面1.2m左右处用膨胀螺栓将角钢水平牢固地固定于并道壁上（图5-3）。
3.1.1.2若井道壁为砖墙，应在井道顶板下1.1m左右处沿水平方向剔洞，稳放样板木支架，并且端部固定（图5-4）。
g对两台或多台并列电梯安装时应注意各电梯中心距与建筑图是否相符，应根据井道建筑情况，对所有厅门指示灯，按钮盒位置进行通盘考虑，使其高低一致，并与建筑物协调，保证美观。
h对多台相对并列电梯确定基准线时，除上述应注意的事项外，还应根据建筑及门套施工尺寸考虑做到电梯候梯厅两边宽度一致，两列电梯厅门口相对一致，以保证电梯门套施工或土建大理石门套施工的美观要求（图5-6）。
3.1.3.5线放到底坑后，用线坠替换放线时悬挂的物体，任其自然垂直静止。如行程较高或有风，线坠不易静止时，可在底坑放一水桶，将线坠置于水或机油中，增加其摆动阻力，使线坠尽快静止（图5-9）。
3.1.3.6在底坑上600～1000mm处用木方支撑固定下样板，待基准线静止后用U形卡钉将线固定子样板木上，然后再检查样板上各放线点的固定点的各部尺寸、对角线等尺寸有无差别，确定无误后，可进行下道工序（图5-10）。
样板横断面要求表5-1
电梯工程施工工艺
电梯工程施工工艺一、主要施工工艺流程样板架安装、挂基准线→导轨架及导轨安装→机房机械设备安装→对重安装→轿厢安装→层门安装→井道机械设备安装→钢丝绳安装→电气装置安装→整机调试二、样板架安装、挂基准线1施工流程脚手架搭设→样板架制作→井道测量、确定基准线→挂基准线2搭设脚手架(1)脚手架立管最高点位于井道顶板下1.5～1.7m处为宜，以便稳放样板。
顶层脚手架立管最好用四根短管，拆除此短管后，余下的立管顶点应在最高层牛腿下面500mm处，以便轿厢安装。
(2)脚手架排管档距以1.4～1.7m为宜，为便于安装作业，每层层门牛腿下面200～400mm处应设一档横管，两档横管之间应加装一档横管，便于上下攀登，脚手架每层最少铺2/3面积的脚手板，板厚不应小于50mm，板与板之间空隙应不大于50mm，各层交错排列，以减小坠落危险。
(3)脚手板两端伸出排管150～200mm，用8号钢丝将其与排管绑牢。
(4)脚手架在井道内的平面布置尺寸应结合轿厢、轿厢导轨、对重、对重导轨、层门等之间的相对位置，以及电线槽管、接线盒等的位置，在这些位置前面留出适当的空隙，供吊挂铅垂线之用。
(5)井道内脚手架搭设完毕，应符合《建筑安装工程脚手架安全技术操作规程》及安装部门提供的图纸要求。
脚手架必须经过安全责任人检查，验收合格后方可使用。
3搭设样板架(1)在井道顶板下面lm左右处用膨胀螺栓将角钢水平牢固地固定于井道壁上。
(2)若井道壁为砖墙，应在井道顶板下lm左右处沿水平方向剔洞，稳放样板木支架，并且端部固定。
(3)样板支架方木端部应垫实找平，水平度误差不得大于3／1000。
4测量井道，确定标准线(1)预放两根层门口线测量并道。
一般两线间距为门净开度。
(2)井道测量时，注意井道内安装的部件对轿厢运行有无妨碍，如限速器钢绳选层器钢带、限位开关、中线盒、随线架等。
同时必须考虑到门导轨及地坎等与井壁距离，对重与井壁距离，必须保证在轿厢及对重上下运行时其运动部分与井道内静止的部件及建筑结构净距离不得小于50mm。
电梯工程施工工艺标准
电梯工程施工工艺标准是为了确保电梯工程的施工质量、安全、进度和成本控制而制定的。
本标准适用于电力驱动的曳引式或强制式电梯、液压电梯样板安装及基准线挂设工程。
杂物电梯安装工程不适用于本标准。
1. 施工准备1.1 施工前，应认真阅读电梯设备的技术文件，了解电梯的性能、结构、安装要求等。
1.2 施工人员应具备相应的专业技术知识和操作技能，熟悉电梯安装的相关规范和标准。
1.3 施工前，应检查施工现场的环境、设备、工具等，确保施工条件满足要求。
2. 土建交接检验2.1 电梯井道、机房、层门等部位的土建工程应符合设计要求和相关规范。
2.2 电梯井道内应清理干净，无杂物、积水等。
2.3 电梯导轨、对重导轨、层门导轨等应安装平稳、平行，间隙符合要求。
2.4 电梯电缆、控制线、信号线等应敷设规范，固定牢固。
3. 电梯设备安装3.1 电梯设备的安装应按照设备技术文件和施工图纸的要求进行。
3.2 曳引机、控制柜、对重、轿厢等主要部件应安装牢固，间隙符合要求。
3.3 电梯导轨、对重导轨、层门导轨等应进行防锈、润滑处理。
3.4 电梯电缆、控制线、信号线等应连接牢固，绝缘良好。
4. 电梯调试4.1 电梯调试应在电梯设备安装完毕、土建工程验收合格后进行。
4.2 电梯调试应按照电梯技术文件和施工图纸的要求进行。
4.3 电梯调试包括曳引机调试、控制柜调试、轿厢调试、层门调试等。
4.4 电梯调试过程中，应检查电梯的运行平稳性、噪音、速度、制动等性能。
5. 电梯验收5.1 电梯验收应按照电梯技术文件、施工图纸和相关规范进行。
5.2 电梯验收包括设备验收、土建验收、性能验收等。
5.3 电梯验收过程中，应检查电梯的运行稳定性、安全性、舒适性等性能。
6. 施工安全与环保6.1 施工过程中，应遵守国家和地方的安全、环保法规，确保施工安全、环保。
6.2 施工人员应穿戴符合要求的个人防护装备，使用安全、合格的施工设备、材料。
6.3 施工现场应做好防火、防爆、防触电、防高空坠落等措施。
样板安装及基准线挂设质量管理
样板安装及基准线挂设质量管理1、范围本工艺标准适用于额定载重量5000kg及以下,额定速度3m/s及以下各类国产曳引驱动电梯样板安装及基准线挂工程。
2、施工准备2.1材料要求：2.1.1本质样板应选用无节、干燥、韧性强、不变形的木材。
并且应加上面刨光、平直。
2.1.2根据提升高度不同，样板横断面不小表2.1.2中所列数值。
2.1.3加工后横断面不小于100×100mm的木方（架设样板）、角钢，M16膨胀螺栓，U形卡钉，钉子，琴钢丝，8#铅丝等。
2.2主机机具：电锤、铁锤、水平尺、直角尺、钢板尺、盒尺、线坠、墨头斗。
2.3作业条件：2.3.1井道内脚手架搭设完毕，并符合《建筑安装工程脚手架安全技术操作规程》及安装部门提供的图纸要求。
2.3.2脚手架平台最高点位于井道顶板下：1.5～1.7m处为宜，以便稳放样板。
顶层脚手架立管最好用四根短管，拆除此短管后，余下的立管顶点应在最高层牛腿下面500mm处，以便于轿厢安装（2.3.2）。
图2.3.22.3.3脚手架排管档距以1.4～1.7m为宜，为便于安装作业，每层厅门牛腿下面200～400mm 处设一档横管，两档横管之间应加装一档横管，便于上下攀登，脚手架每步最少辅2/3的脚手板，各层交错铺板，以减小坠落危险（图2.3.3.a）。
图2.3.32.3.4脚手架必须经过安全技术部门检查，验收后，方可使用。
2.3.6现场施工用电、照明用电必须符合国标《施工现场临时用电安全技术规范》要求。
2.3.7各层厅门口必须设有良好的防护门；并且各层厅门口及每步脚手板上应保持干净、无杂物。
2.3.8实际测量顶层高度，底坑深度应与图纸相符，并核算是否能满足该梯越程的要求。
3、操作工艺3.1工艺流程：搭设样板架→测量井道确定基准线→样板就位,挂基准线3.1.1搭设样板架：3.1.1.1在井道顶板下面 1.2m左右处用膨胀螺栓将角钢水平牢固地固定于井道壁上（图3.1.1.1）。
