《电气控制技术课程》习题
电气控制技术习题一
一）常用低压电器一、填空题1、选择接触器时应从其工作条件出发，控制交流负载应选用（交流接触器）；控制直流负载则选用（直流 KM）。
2、接触器选用时，其主触点的额定工作电压应（大于）或（等于）负载电路的电压，主触点的额定工作电流应（ > ）或（ = ）负载电路的电流，吸引线圈的额定电压应与控制回路（电压相一致）。
3、中间继电器的作用是将一个输入信号变成（多个）输出信号或将信号（转化成其它信号）。
4、试举出两种不频繁地手动接通和分断电路的开关电器（KT ）、（ FR ）。
5、试举出两种主令电器（按钮 SB ）、（行程开关 SQ ）。
6、试举出组成继电器接触器控制电路的两种电器元件（KM ）、（ FR ）。
7、当电路正常工作时，熔断器熔体允许长期通过倍的额定电流而不熔断。
当电路发生（短路）或（过载）时，熔体熔断切断电路。
8、熔断器熔体允许长期通过倍的额定电流，当通过的（电流）越大，熔体熔断的（时间）越短。
9、凡是继电器感测元件得到动作信号后，其触头要（延迟）一段时间才动作的电器称为（时间）继电器。
10、当接触器线圈得电时，使接触器（敞开触点）闭合、（常闭触点）断开。
11、热继电器是利用电流的（发热）原理来工作的保护电器。
它在电路中主要用作三相异步电动机的（过载及断相保护）。
12、控制设备按其操作方式分为（点动）控制和（连动）控制。
13、自动空气开关又称（低压断路器），当电路发生（过载或短路）以及（欠电压）等故障时，能自动切断故障电路。
14、主令电器种类繁多，常用的主令电器有（按钮）和（行程开关）等。
15、熔断器主要由（熔体）和安装熔体的（外壳）组成。
16、交流接触器上的短路环的作用是减少吸合时产生的（强烈震动和噪声）。
17、低压控制电器常用的灭弧装置有（灭弧罩）、（灭弧栅）两种。
二、判断题1、一台额定电压为220V的交流接触器在交流 220V和直流220 V的电源上均可使用。
（X）2、交流接触器通电后如果铁心吸合受阻，将导致圈烧毁。
电气控制技术习题一
（一）常用低压电器一、填空题1、选择接触器时应从其工作条件出发，控制交流负载应选用（交流接触器）；控制直流负载则选用（直流KM）。
2、接触器选用时，其主触点的额定工作电压应（大于）或（等于）负载电路的电压，主触点的额定工作电流应（ > ）或（ = ）负载电路的电流，吸引线圈的额定电压应与控制回路（电压相一致）。
3、中间继电器的作用是将一个输入信号变成（多个）输出信号或将信号（转化成其它信号）。
4、试举出两种不频繁地手动接通和分断电路的开关电器（ KT ）、（ FR ）。
5、试举出两种主令电器（按钮SB ）、（行程开关SQ ）。
6、试举出组成继电器接触器控制电路的两种电器元件（ KM ）、（ FR ）。
7、当电路正常工作时，熔断器熔体允许长期通过1.2倍的额定电流而不熔断。
当电路发生（短路）或（过载）时，熔体熔断切断电路。
8、熔断器熔体允许长期通过1.2倍的额定电流，当通过的（电流）越大，熔体熔断的（时间）越短。
9、凡是继电器感测元件得到动作信号后，其触头要（延迟）一段时间才动作的电器称为（时间）继电器。
10、当接触器线圈得电时，使接触器（敞开触点）闭合、（常闭触点）断开。
11、热继电器是利用电流的（发热）原理来工作的保护电器。
它在电路中主要用作三相异步电动机的（过载及断相保护）。
12、控制设备按其操作方式分为（点动）控制和（连动）控制。
13、自动空气开关又称（低压断路器），当电路发生（过载或短路）以及（欠电压）等故障时，能自动切断故障电路。
14、主令电器种类繁多，常用的主令电器有（按钮）和（行程开关）等。
15、熔断器主要由（熔体）和安装熔体的（外壳）组成。
16、交流接触器上的短路环的作用是减少吸合时产生的（强烈震动和噪声）。
17、低压控制电器常用的灭弧装置有（灭弧罩）、（灭弧栅）两种。
二、判断题1、一台额定电压为 220V 的交流接触器在交流 220V 和直流 220 V的电源上均可使用。
电气控制与PLC_习题集(含答案)
《电气控制与PLC》课程习题集一、填空题11.电磁机构中，吸引线圈的作用是（）。
2.用来分断或接通主电路的是交流接触器的（）。
3.电磁机构由（）、铁心、衔铁等几部分组成。
4.接触器用于远距离频繁地接通或断开交直流（）及大容量控制电路的一种自动开关电器。
5.把线圈额定电压为220V的中间继电器线圈误接入380V的交流电源上会发生的问题是（）。
6.交流接触器的触点系统分为（）和辅助触点，用来直接接通和分断交流主电路和控制电路。
7.电气控制系统中常用的保护环节有（）保护、过电流保护、过载保护、失电压保护、欠电压保护、过电压保护等。
8.当电动机容量较大，起动时产生较大的（），会引起电网电压下降，因此必须采用降压起动的方法。
9.电动机连续转动与点动控制区别的关键环节是（）触头是否接入。
10. PLC采用（）的工作方式。
11.通常把内部存储器又称为（）。
12. PLC的运算和控制中心是（）。
13.具有自己的CPU和系统的模块称为（）。
14. S7-200系列PLC的串行通信口可以由用户程序来控制，这种由用户程序控制的通信方式称为（）。
15. PLC运行时总是ON的特殊存储器位是（）。
16.字移位指令的最大移位位数为（）。
17.在第一个扫描周期接通可用于初始化子程序的特殊存储器位是（）。
18.把一个实数转换为一个双字整数值的ROUND指令，它的小数部分采用（）原则处理。
19.高速计数器HC的寻址格式是（）。
20.子程序可以嵌套，嵌套深度最多为（）层。
二、综合设计题21.画出三相笼型异步电动机单向反接制动的主电路及控制电路。
22.设计三相笼型异步电动机的正反转控制线路，要求有必要的保护环节（包括主回路和控制回路）。
23.两台电动机M1和M2，要求：（1）M1启动后，延时一段时间后M2再启动。
（2）M2启动后，M1立即停止。
根据以上要求，设计其电气控制线路（包括主电路和控制电路）。
24.画出一台电动机Y—△降压启动控制的电路图，要求有必要的保护环节（包括主回路和控制回路）。
电气控制习题
《电气控制与PLC》课程习题第1章习题1-1 试述单相交流电磁铁短路环的作用。
1-2 低压电器常用的灭弧方法有那些？1-3 试比较刀开关与负荷(铁壳)开关的差异及各自的用途。
1-4 选择接触器时，主要考虑交流接触器的那些主要额定参数？1-5 两个110V的交流接触器同时动作时，能否将其两个线圈串联接到220V电路上?为什么？1-6 中间继电器与交流接触器有什么差异？在什么条件下中间继电器也可以用来启动电动机？1-7画出断电延时时间继电器电磁线圈和各种延时触点的图形和文字符号。
1-8 热继电器主要由哪几部分电气符号？用途与熔断器是否相同？直流电机的保护电路能否使用热继电器？1-9 空气式时间继电器的延时时间如何调节？JS7-A型时间继电器触头有哪几类？1-10试比较交流接触器线圈通电瞬间和稳定导通电流的大小，并分析其原因。
1-11 组合开关与万能转化开关的结构有何异同？各有什么用途？1-12 叙述熔断器的额定电流和熔体额定电流的不同之处。
1-13 过流继电器能否用于绕线式交流异步电动机的过载和短路保护？鼠笼式交流异步电机的过载和短路保护使用过流继电器吗？为什么？1-14 两台电动机不同时起动，一台电动机额定电流为14.8A，另一台电动机额定电流为6.47A，试选择同时对两台交流电机进行短路保护的熔断器额定电流及熔体的额定电流。
1-15 在电动机主回路装有DZ20系列断路器，电动机主回路是否可以不装熔断器？分析断路器与刀开关控制、保护方式的不同特点。
1-16 电动机的起动电流很大，在电动机起动时，能否按电动机的额定电流整定热继电器的动作电流？为什么？1-17 说明熔断器和热继电器保护功能的不同之处。
1-18 一台长期工作的三相交流异步电动机的额定功率13Kw，额定电压380V，额定电流25.5A，试按电动机额定工作状态选择热继电器型号、规格，并说明热继电器整定电流的数值。
第2章习题2-1 叙述“自锁”、“互锁”电路的定义。
(完整版)电气控制技术试题库和答案
电气控制技术试题库及答案一、名词解释：（每题5分）1、低压电器：（B）是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。
2、主令电器：（B）自动控制系统中用于发送控制指令的电器。
3、熔断器：（B）是一种简单的短路或严重过载保护电器，其主体是低熔点金属丝或金属薄片制成的熔体。
4、时间继电器：（B）一种触头延时接通或断开的控制电器。
5、电气原理图（B）电气原理图是用来表示电路各电气元器件中导电部件的连接关系和工作原理的电路图6、联锁（C）“联锁”电路实质上是两个禁止电路的组合。
K1动作就禁止了K2的得电，K2动作就禁止了K1的得电。
7、自锁电路：（C）自锁电路是利用输出信号本身联锁来保持输出的动作。
8、零压保护（B）为了防止电网失电后恢复供电时电动机自行起动的保护叫做零压保护。
9、欠压保护（B）在电源电压降到允许值以下时，为了防止控制电路和电动机工作不正常，需要采取措施切断电源，这就是欠压保护。
10、星形接法：（A）三个绕组，每一端接三相电压的一相，另一端接在一起。
11、三角形接法：（C）三个绕组首尾相连，在三个联接端分别接三相电压。
12、减压起动（A）在电动机容量较大时，将电源电压降低接入电动机的定子绕组，起动电动机的方法。
13、主电路：（A）主电路是从电源到电动机或线路末端的电路，是强电流通过的电路，14、辅助电路；（B）辅助电路是小电流通过电路15、速度继电器：（C）以转速为输入量的非电信号检测电器，它能在被测转速升或降至某一预定设定的值时输出开关信号。
16、继电器：（C）继电器是一种控制元件，利用各种物理量的变化，将电量或非电量信号转化为电磁力(有触头式)或使输出状态发生阶跃变化(无触头式)17、热继电器：（C）是利用电流的热效应原理来工作的保护电器。
18、交流继电器：（C）吸引线圈电流为交流的继电器。
19、全压起动：（C）在电动机容量较小时，将电动机的定子绕组直接接入电源，在额定电压下起动。

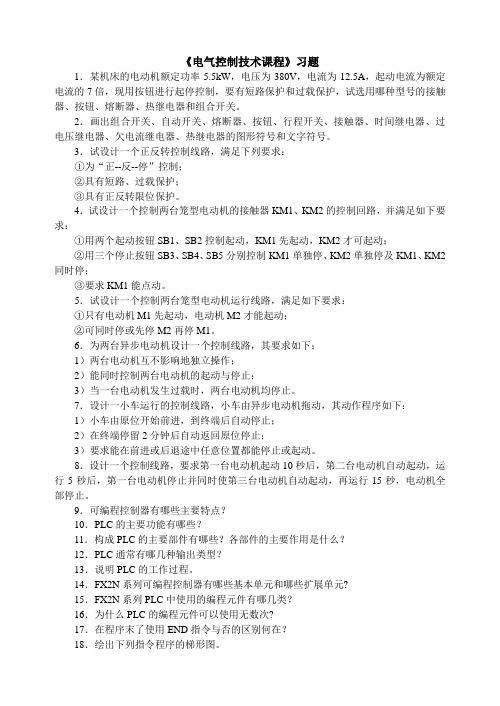

《电气控制技术课程》习题
《电气控制技术课程》习题1．某机床的电动机额定功率5.5kW，电压为380V，电流为12.5A，起动电流为额定电流的7倍，现用按钮进行起停控制，要有短路保护和过载保护，试选用哪种型号的接触器、按钮、熔断器、热继电器和组合开关。
2．画出组合开关、自动开关、熔断器、按钮、行程开关、接触器、时间继电器、过电压继电器、欠电流继电器、热继电器的图形符号和文字符号。
3．试设计一个正反转控制线路，满足下列要求：①为“正--反--停”控制；②具有短路、过载保护；③具有正反转限位保护。
4．试设计一个控制两台笼型电动机的接触器KM1、KM2的控制回路，并满足如下要求：①用两个起动按钮SB1、SB2控制起动，KM1先起动，KM2才可起动；②用三个停止按钮SB3、SB4、SB5分别控制KM1单独停、KM2单独停及KM1、KM2同时停；③要求KM1能点动。
5．试设计一个控制两台笼型电动机运行线路，满足如下要求：①只有电动机M1先起动，电动机M2才能起动；②可同时停或先停M2再停M1。
6．为两台异步电动机设计一个控制线路，其要求如下：1）两台电动机互不影响地独立操作；2）能同时控制两台电动机的起动与停止；3）当一台电动机发生过载时，两台电动机均停止。
7．设计一小车运行的控制线路，小车由异步电动机拖动，其动作程序如下：1）小车由原位开始前进，到终端后自动停止；2）在终端停留2分钟后自动返回原位停止；3）要求能在前进或后退途中任意位置都能停止或起动。
8．设计一个控制线路，要求第一台电动机起动10秒后，第二台电动机自动起动，运行5秒后，第一台电动机停止并同时使第三台电动机自动起动，再运行15秒，电动机全部停止。
9．可编程控制器有哪些主要特点？10．PLC的主要功能有哪些？11．构成PLC的主要部件有哪些？各部件的主要作用是什么？12．PLC通常有哪几种输出类型？13．说明PLC的工作过程。
14．FX2N系列可编程控制器有哪些基本单元和哪些扩展单元?15．FX2N系列PLC中使用的编程元件有哪几类？16．为什么PLC的编程元件可以使用无数次?17．在程序末了使用END指令与否的区别何在？18．绘出下列指令程序的梯形图。
电气控制技术练习题及答案
⒈电力拖动控制系统主要由 原动机 和 自动控制部分 组成。
⒉电气控制系统图包括 电气控制原理图 、 电气设备安装图 、 电气设备接线图 等。
⒊将额定电压直接加到电动机的定子绕组上，使电动机起动运转，称为 直接 起动或 全压 起动。
⒋机床设备中停车制动的控制方式主要有 反接制动 和 能耗制动 。
⒏PLC 的程序一般表示方式有 梯形图 、 语句表 、 逻辑功能图 、 和 逻辑代数式 四种。
⒐利用KEEP 指令编程时．必须按照先 置位 ，再 复位 最后是 锁存指令 的顺序进行。
⒈绘制电气原理图时，主回路一般用 粗线 绘制在图面的 左 侧，而控制电路用 细线 绘制在图 右侧，所有电路元件的图形符号均按电器 常 态绘制。
⒉阻转矩作用方向始终与运动方向 相反 ,是起 阻碍 运动的作用转矩。
⒊电动机一般采用热继电器实现 过载 保护，热继电器的常闭触点应接在 控制回路 。
⒋实现多地点控制一台电动机起动、停机时，应把起动按钮 并联 连接，停机按钮应 串联 连接。
⒌要在一定的距离内实现自动往复不断循环工作，应采用 行程开关 来控制电动机的正、反转。
⒍C 系列P 型PLC 共有 16 个SMR 。
⒎在同一程序段中，最多允许使用 48 个DIFU 和DIFD 指令。
⒏输出继电器（OR ）通过一对 动合 触点将PLC 的控制信号传递给负载。
⒐C 系列P 型PLC 按功能可分为基本型、 扩展I/O 单元扩展型 和专用型单元。
⒑C 系列P 型机的定时器属于 递减计数 类型的定时器。
⒒输入继电器与PLC 的 输入设备 相连，它只能由 外部设备 信号来驱动，不能被程序指令来驱动，只有输出继电器才具有 驱动负载抗干扰 能力。
⒈机械特性硬度是指表示了 电动机的转速随转矩变化之间的关系 。
⒉使三相交流异步电动机实现正、反转换向，可采取 改变三相电源的相序 的方法。
⒊丫一△降压起动的电动机在正常运行时，电动机定子绕组是连接 成三角形 的。
电气控制技术与应用-习题与解答(三)
习题与解答（三）一、填空题1.接触器选用时，其主触点的额定工作电压应_大于_或_等于_负载电路的电压，主触点的额定工作电流应大于_或_等于负载电路的电流，吸引线圈的额定电压应与控制回路__相等____。
2.直流电机按励磁方式的不同可分为_他励_、__并励_、串励__、复励_四种。
3.三相笼型异步电动机降压起动的方法包括定子电路串接电阻、星-三角降压和自耦变压器降压三种。
4.行程开关也称限位开关，可将机械位移信号转化为电信号，通过控制其它电器来控制运动部分的行程大小、运动方向或进行限位保护。
5.接触器可用于频繁通断主电路，又具有欠压保护作用。
6.制动措施可分为电力制动和机械制动两大类。
电力制动有能耗制动、反接制动两种，是用电气的办法使电动机产生一个与转子转向相反的制动转矩。
7.刀开关安装时，手柄要向上装，不得倒装或平装，否则手柄可能因动下落而引起误合闸，造成人身和设备安全事故。
接线时，电源线接在上端，下端接用电器，这样拉闸后刀片与电源隔离，用电器件不带电，保证安全。
8.按钮用来短时间接通或断开小电流，常用于控制电路，绿色表示起动，红色表示停止。
9.熔断器用于短路保护，热继电器用于过载保护，它们都是利用电流的热效应来工作的。
10. 电动机正反转控制电路必须有互锁，使换相时不发生相间短路。
二、判断题1.用自动开关作为机床的电源引入开关，一般就不需要再安装熔断器作短路保护。
（√）2.欠电流继电器一般情况下衔铁处于释放状态，当电流超过规定值衔铁吸合（×）。
3.能耗制动比反接制动所消耗的能量小，制动平稳。
（√）4.热继电器的额定电流就是其触点的额定电流（×）5.熔断器是安全保护用的一种电器，当电网或电动机发生负荷过载或短路时能自动切断电路。
（×）三、简答题1.额定电压相同的交、直流继电器是否能相互代用？为什么？答：不能相互代用。
交流继电器线圈匝数较少，直流电阻较小；直流继电器线圈匝数较多，直流电阻较大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《电气控制技术课程》习题
1．某机床的电动机额定功率5.5kW，电压为380V，电流为12.5A，起动电流为额定电流的7倍，现用按钮进行起停控制，要有短路保护和过载保护，试选用哪种型号的接触器、按钮、熔断器、热继电器和组合开关。
2．画出组合开关、自动开关、熔断器、按钮、行程开关、接触器、时间继电器、过电压继电器、欠电流继电器、热继电器的图形符号和文字符号。
3．试设计一个正反转控制线路，满足下列要求：
①为“正--反--停”控制；
②具有短路、过载保护；
③具有正反转限位保护。
4．试设计一个控制两台笼型电动机的接触器KM1、KM2的控制回路，并满足如下要求：
①用两个起动按钮SB1、SB2控制起动，KM1先起动，KM2才可起动；
②用三个停止按钮SB3、SB4、SB5分别控制KM1单独停、KM2单独停及KM1、KM2同时停；
③要求KM1能点动。
5．试设计一个控制两台笼型电动机运行线路，满足如下要求：
①只有电动机M1先起动，电动机M2才能起动；
②可同时停或先停M2再停M1。
6．为两台异步电动机设计一个控制线路，其要求如下：
1）两台电动机互不影响地独立操作；
2）能同时控制两台电动机的起动与停止；
3）当一台电动机发生过载时，两台电动机均停止。
7．设计一小车运行的控制线路，小车由异步电动机拖动，其动作程序如下：
1）小车由原位开始前进，到终端后自动停止；
2）在终端停留2分钟后自动返回原位停止；
3）要求能在前进或后退途中任意位置都能停止或起动。
8．设计一个控制线路，要求第一台电动机起动10秒后，第二台电动机自动起动，运行5秒后，第一台电动机停止并同时使第三台电动机自动起动，再运行15秒，电动机全部停止。
9．可编程控制器有哪些主要特点？
10．PLC的主要功能有哪些？
11．构成PLC的主要部件有哪些？各部件的主要作用是什么？
12．PLC通常有哪几种输出类型？
13．说明PLC的工作过程。
14．FX2N系列可编程控制器有哪些基本单元和哪些扩展单元?
15．FX2N系列PLC中使用的编程元件有哪几类？
16．为什么PLC的编程元件可以使用无数次?
17．在程序末了使用END指令与否的区别何在？
18．绘出下列指令程序的梯形图。
19．将下图的梯形图写成指令表
20．简化或改正下图所示梯形图并写出其指令表程序。
21．设计一个延时电路（梯形图），要求当X0闭合200s后Y0才通电动作；当X1闭合2000s后Y1才通电动作。
22．用两个定时器和一个输出点设计一个闪烁信号源，使输出的闪烁信号周期为3s，其中导通2 s，断开1 s。
23．试设计能在两处起停同一台异步电动机的梯形图，并写出程序清单。
24．试设计两台电动机顺序起动的梯形图，并写出程序清单。
要求：只有当M1起动后，M2才能起动。
25．试设计小车前进与后退PLC控制系统，要求如下：
①小车由原位（A）空车前进到B位，到了B位停，由人工装载货物，当装满货物时，小车上的光电检测开关接通发出信号，小车自动返回，返回A位后自动停止；
②如果在B位，小车没有装货物或没有装满货物而要返回时，可按返回按钮；
③无论前进或返回，按下停止按钮，应停止运行；
④小车驱动为三相异步电动机；
⑤画出PLC控制电路图（或I/O分配表），设计梯形图。
26．试设计小车前进与后退PLC控制系统，满足下述要求：
①.按下启动按钮后，小车由原位（Ａ）空车前进；
②.前进到Ｂ位停，然后由人工装载货物，装货物5s，小车自动返回，返回到Ａ位后自动停止；
③.如果在Ｂ处，小车没有装货物或没有装满而要返回时可按返回按钮；
④.无论前进或返回，按下停止按钮，电动机（三相异步电动机）就应停转；
⑤.画出输入输出分配表（图）和梯形图。
27．试设计料车前进与后退PLC控制系统，满足下述要求：
①料车在原位A，按下启动按钮开始加料，加料延时6S，料车由原位（Ａ）空车前进；
②前进到Ｂ位停，然后由人工卸料，卸料延时5s，料车自动返回，返回到Ａ位后自动停止；
③如果在Ｂ处，料车没有卸货或没有卸完而要返回时可按返回按钮；
④无论前进或返回，按下停止按钮，电动机（三相异步电动机）就应停转；
⑤画出输入输出分配表（图）和梯形图。
28．某皮带运输机由三条皮带组成，各皮带均由笼型异步电动机拖动单向运行，直接起动，自由停车。
生产工艺要求：
①起动：发出起动信号后，3#皮带轮立即起动；经20s，2#皮带轮起动；再经20s，1#皮带轮起动。
②停车：发出停车信号后，经10s后1#皮带轮停车；30s后2#皮带轮停车；50s 后3#皮带轮停车。
③保护：1#皮带轮的电动机过载时三台电动机全停，并发出过载指示信号；只要有一台电动机停转，就要发出不正常运转信号。
要求：1）画出PLC控制电路图（或I/O分配表）；
2）设计梯形图；
3）写出程序清单。
29．PLC选型主要考虑哪些因素？
参考文献：
[1]方承远．工厂电气控制技术．北京：机械工业出版社，1992
[2]赵凤金．工厂电气自动控制．武汉：武汉工业大学出版社，1995
[3]齐占庆．机床电气控制技术．北京：机械工业出版社，1992
[4]陈立定，吴玉香，苏开才．电气控制与可编程控制器．广州：华南理工大学出版社，2001
[5]钟肇新，彭侃．可编程控制器原理及应用（第2版）．广州：华南理工大学出版社，1992 （TP301/7）（介绍三菱FX2系列PLC）
[6]杨长能，张兴毅编．可编程序控制器（PC）基础及应用.重庆：重庆大学出版社，1992
（TP301/6）（介绍三菱F1、F2系列PLC）
[7]金广业，李景学编．可编程序控制器原理与应用．北京：电子工业出版社，1991 （TP301/5）（着重介绍PLC的内部结构及编程技巧）
[8]陆岛编．工业电脑的安装与使用．北京：印刷工业出版社，1994 （TP305/1）
（介绍日本立石公司OMRON（又称欧姆龙）C系列PLC）
[9]杨振兴，陈登顺．可编程序控制器原理和应用．长沙：中南工业大学出版社，1993
（介绍三菱F1、F2、A系列PLC及与PLC与计算机的通讯）
[10]吕景泉．可编程控制器技术教程．北京：高等教育出版社，2001 （介绍西门子S7系列PLC）
[11]胡学林．可编程控制器应用技术．北京：高等教育出版社，2001 （介绍日本立石公司OMRON（又称欧姆龙）SYSMAC-C系列PLC）
[12]郁汉琪．机床电气及可编程序控制器实验、课程设计指导书．北京：高等教育出版社，2001 （以三菱FX系列PLC为机型介绍了许多实验及课程设计课题，部分附带有实验或设计程序）
[13]《新编工厂电气设备手册》
[14]《工厂常用高低压电气设备手册》上下册
[15]《工厂常用高低压电气设备手册》增补本。
