BLK-MD-HC-05蓝牙模块技术手册
(2020年整理)蓝牙模块HC05使用说明.doc
HC-05蓝牙模块介绍与配置1.蓝牙介绍图7-1产品实物图图7-2 引脚对应图HC-05蓝牙模块的特点：（1）采用CSR主流蓝牙芯片，蓝牙V2.0协议标准；（2）输入电压:3.6V--6V,禁止超过7V；（3）波特率为1200，2400，4800，9600，19200，38400，57600，115200 用户可设置；（4）带连接状态指示灯,LED快闪表示没有蓝牙连接;LED慢闪表示进入AT命令模式；（5）板载3.3V稳压芯片,输入电压直流3.6V-6V;未配对时,电流约30mA(因LED灯闪烁,电流处于变化状态)；配对成功后,电流大约10mA。
（6）用于GPS导航系统，水电煤气抄表系统，工业现场采控系统；（7）可以与蓝牙笔记本电脑、电脑加蓝牙适配器等设备进行无缝连接。
（8） HC-05 嵌入式蓝牙串口通讯模块（以下简称模块）具有两种工作模式：命令响应工作模式和自动连接工作模式，在自动连接工作模式下模块又可分为主（Master）、从（Slave）和回环（Loopback）三种工作角色。
当模块处于自动连接工作模式时，将自动根据事先设定的方式连接的数据传输；当模块处于命令响应工作模式时能执行下述所有AT 命令，用户可向模块发送各种AT 指令，为模块设定控制参数或发布控制命令。
通过控制模块外部引脚（PIO11）输入电平，可以实现模块工作状态的动态转换。
2.蓝牙配置（1）主要内容➢所需材料：USB转TTL模块（下载器）、HC-05蓝牙模块一对、串口调试助手。
➢配置要求：实现两个蓝牙模块的主从绑定。
➢注意事项：➢设置步骤✧进入AT指令模式（所有AT指令都必须换行）✧设置串口波特率9600，无校验位，无停止位✧修改蓝牙名称、密码✧设置蓝牙的主从模式（1主1从）✧实现主从模块的绑定（两个模块实现透传）（2）操作实例A.用杜邦线连接好USB转TTL模块（下载器）与HC-05蓝牙模块（注意交叉！！）B.进入AT指令模式✧将下载器与电脑连接，（按住HC-05上的复位键，再接通电源，发现指示灯缓慢闪灭，表示进入AT指令模式），并且打开串口助手。
汇承hc-05蓝牙模块用户手册(中文版)
HC-05蓝牙串口通信模块用户手册V2.1Rev22.1~2016/2/222016/2/22~2.0 2.1DRAWN BY：Ling Xin MODEL:HC-05(主从一体) CHECKED BY：Eric Huang描述：BC04外置8M Flash模块APPD.BY：SimonMokUART（默认）9600蓝牙模块HC-05、HC-06、HC-08无线模块HC-11、HC-12带底板模块参数架HC-USB-PPIN（默认）1234USB转TTL接口HC-05-USB、HC-06-USB HC-11-USBMODE（默认）从机新版模块带有蓝牙指示灯（靠近模块第1脚）。
模块的22脚LED_CON是指示灯控制脚，该脚接地，蓝牙指示灯关闭；该脚悬空，蓝牙指示灯亮。
如果要调整灯的亮度，可以在该脚接一个1K~47K的电阻到模块的31脚LED1，电阻越小，灯越亮。
贴片炉温参考建议首次大批量贴片生产的厂家，先过炉20~30片模块，检查炉温是否合适建议贴片锅炉炉温不得超过参考图温度，二次贴片降低5度左右，夏天可以再适当降低温度供电电压3.1~4.2V工作电流不大于50mA（以实测为准）尺寸大小27mm*13mm*2mm存储温度：-40℃至+85℃，工作温度：-25℃至+75℃数字2.4GHz无线收发射内置2.4GHz天线,用户无需调试天线蓝牙2.0，2Mbps空中波特率CSR BC04蓝牙芯片技术支持Android、WINXP、WIN7数据收发通过UART串口收发HC-05封装下载：/downloadDis.asp?id=15安卓串口助手APP下载：/downloadDis.asp?id=49 PC串口助手下载：/downloadDis.asp?id=44注：蓝牙模块的PIN2：UART-RXD不带上拉，如果单片机TXD无上拉能力的话需要在模块的UART-RXD脚上接个上拉电阻，这个很容易被用户忽略。
因为内容较长，请参考公司网站下载中心提供的文档HC-05AT指令集下载：/downloadDis.asp?id=64。
hc05蓝牙模块如何使用_两个hc05蓝牙模块配对
hc05蓝牙模块如何使用_两个hc05蓝牙模块配对
蓝牙HC05是主从一体的蓝牙串口模块，简单的说，当蓝牙设备与蓝牙设备配对连接成功后，我们可以忽视蓝牙内部的通信协议，直接将将蓝牙当做串口用。
当建立连接，两设备共同使用一通道也就是同一个串口，一个设备发送数据到通道中，另外一个设备便可以接收通道中的数据。
hc05蓝牙模块如何使用----hc05蓝牙模块设置AT指令一般的蓝牙模块使用有三种。
第一：蓝牙从设备与电脑配对连接（1、电脑自带蓝牙2、电脑不带蓝牙，这事需要蓝牙适配器）
第二：蓝牙从设备与手机配对连接
第三：蓝牙从设备与蓝牙主设备配对连接
HC05蓝牙模块的A T模式设置的方法大致有三种：
一、默认设置
二、用USB转UART模块设置
三、用带有蓝牙设置的主控器串口程序进行设置
第一：主要默认设置：
模块工作角色：从模式
串口参数：38400bits/s停止位1位无校验位
配对码：1234
设备名称：HC-05
连接模式：任意蓝牙设备连接模式
第二：用USBtoUART模块设置蓝牙
蓝牙HC05模块探究-设置AT指令
蓝牙与USB转串口模块连接方式，RXD-TXTXD-RXVCC-VCCGND-GND
要设置蓝牙AT指令，必须让AT引脚置高，然后接上蓝牙模块，当蓝牙模块state灯变为慢闪，则表明已经进入AT模式。
（j将蓝牙模块与转串口模块对插，用跳线将AT对应的。
HC-05蓝牙模块使用教程
HC-05蓝⽛模块使⽤教程
1.接线
蓝⽛模块与 USB转TTL模块的接线：
5V->5V
GND->GND
RX->TXD
TX->RXD
2.调试
给蓝⽛模块上电，⼿机端下载蓝⽛串⼝助⼿SPP，⼿机打开蓝⽛，与HC-05配对后连接，密码⼀般是1234在⼿机端发送字符，即可在电脑的串⼝调试助⼿中看到接收内容。
3.参数设置
3.1 进⼊命令响应模式（AT模式）
⾸先按住蓝⽛模块上的复位键然后再上电，看见蓝⽛模块上的LED灯以2s间隔闪烁，就表⽰进⼊了AT模式记住串⼝助⼿的波特率设置为38400，停⽌位1位，数据为8位，奇偶校验⽆,另外⼀定要勾上“发送新⾏”！
3.2常⽤AT指令
发送AT,返回OK表⽰执⾏AT指令正常
AT+ROLE=0 //0表⽰主模式,1表⽰从模式,2表⽰回环模式
AT+NAME="BLUENAME" //配置蓝⽛模块名称，也可以不打引号，返回OK
AT+PSWD=1234 //设置蓝⽛配对码
/*这⾥设置⾃动连接⼯作模式的波特率,也就是通信的当蓝⽛接收发送数据模式的波特率
我们现在是AT模式下波特率只能是38400,这个改不了*/
AT+UART=115200,1,0
AT+RESET //重启模块,可以看到LED等以0.5s间隔闪烁
AT+VERSION? //查看版本信息
AT+ORGL //恢复默认状态
AT+ADDR? //查看蓝⽛地址
AT+PSWD? //查看配对码
AT+UART? //查看串⼝参数。
HC-05模块资料

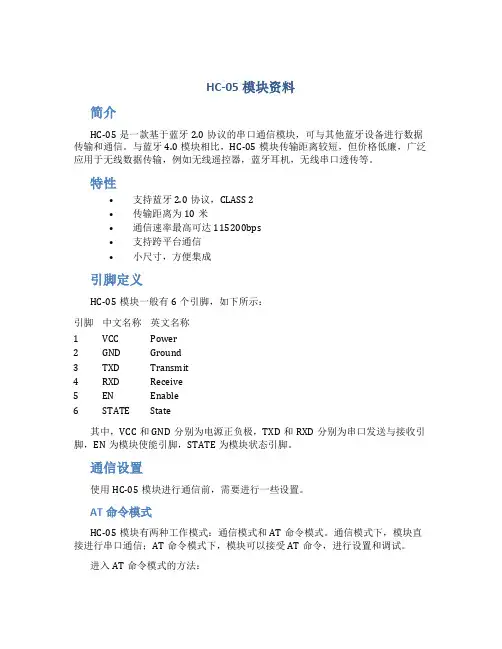

HC-05模块资料
简介
HC-05是一款基于蓝牙2.0协议的串口通信模块，可与其他蓝牙设备进行数据传输和通信。
与蓝牙4.0模块相比，HC-05模块传输距离较短，但价格低廉，广泛应用于无线数据传输，例如无线遥控器，蓝牙耳机，无线串口透传等。
特性
•支持蓝牙2.0协议，CLASS 2
•传输距离为10米
•通信速率最高可达115200bps
•支持跨平台通信
•小尺寸，方便集成
引脚定义
HC-05模块一般有6个引脚，如下所示：
引脚中文名称英文名称
1 VCC Power
2 GND Ground
3 TXD Transmit
4 RXD Receive
5 EN Enable
6 STATE State
其中，VCC和GND分别为电源正负极，TXD和RXD分别为串口发送与接收引脚，EN为模块使能引脚，STATE为模块状态引脚。
通信设置
使用HC-05模块进行通信前，需要进行一些设置。
AT命令模式
HC-05模块有两种工作模式：通信模式和AT命令模式。
通信模式下，模块直接进行串口通信；AT命令模式下，模块可以接受AT命令，进行设置和调试。
进入AT命令模式的方法：
•在上电过程中，在模块LED灯开始闪烁前，按住模块按键不放。
•上电后，可以通过发送。
HC-05蓝牙模块调试详解
1、HC05模块通过USB转TTL模块连接在一起，TX、RX交叉对接。
2、长按模块按键，将USB插入电脑上电,LED灯慢闪（2s间隔），串口蓝牙进入AT命令模式，此时默认
3、打开串口助手XCOM V2.0，波特率设置为38400，打开串口
4、发送指令"AT",看是否返回"OK",串口助手返回OK，设置成功
5、发送"AT+NAME=BCI0",设置名称为BC1，串口助手返回OK，设置成功
5、发送"AT+PSWD="0000"",设置密码为0000，串口助手返回OK，设置成功
5、发送"AT+UART=9600,0,0",设置波特率为9600，串口助手返回OK，设置成功
6、发送"AT+RESET",退出AT模式，串口助手返回OK，蓝牙模块LED灯快闪
7、电脑串口助手，设置波特率为9600，重新打开串口
8、手机软件串口助手连接蓝牙模块，连接时输入密码，手机串口助手发送数据，电脑串口助手可以
9、手机发送数据，电脑软件可显示。
蓝牙模块HC-05使用说明书
HC-05蓝牙模块介绍与配置1.蓝牙介绍图7-1产品实物图图7-2 引脚对应图HC-05蓝牙模块的特点：（1）采用CSR主流蓝牙芯片，蓝牙V2.0协议标准；（2）输入电压:3.6V--6V,禁止超过7V；（3）波特率为1200，2400，4800，9600，19200，38400，57600，115200 用户可设置；（4）带连接状态指示灯,LED快闪表示没有蓝牙连接;LED慢闪表示进入AT命令模式；（5）板载3.3V稳压芯片,输入电压直流3.6V-6V;未配对时,电流约30mA(因LED灯闪烁,电流处于变化状态)；配对成功后,电流大约10mA。
（6）用于GPS导航系统，水电煤气抄表系统，工业现场采控系统；（7）可以与蓝牙笔记本电脑、电脑加蓝牙适配器等设备进行无缝连接。
（8） HC-05 嵌入式蓝牙串口通讯模块（以下简称模块）具有两种工作模式：命令响应工作模式和自动连接工作模式，在自动连接工作模式下模块又可分为主（Master）、从（Slave）和回环（Loopback）三种工作角色。
当模块处于自动连接工作模式时，将自动根据事先设定的方式连接的数据传输；当模块处于命令响应工作模式时能执行下述所有 AT 命令，用户可向模块发送各种 AT 指令，为模块设定控制参数或发布控制命令。
通过控制模块外部引脚（PIO11）输入电平，可以实现模块工作状态的动态转换。
2.蓝牙配置（1）主要内容所需材料：USB转TTL模块（下载器）、HC-05蓝牙模块一对、串口调试助手。
配置要求：实现两个蓝牙模块的主从绑定。
注意事项：设置步骤✧进入AT指令模式（所有AT指令都必须换行）✧设置串口波特率9600，无校验位，无停止位✧修改蓝牙名称、密码✧设置蓝牙的主从模式（1主1从）✧实现主从模块的绑定（两个模块实现透传）（2）操作实例A.用杜邦线连接好USB转TTL模块（下载器）与HC-05蓝牙模块（注意交叉！！）B.进入AT指令模式✧将下载器与电脑连接，（按住HC-05上的复位键，再接通电源，发现指示灯缓慢闪灭，表示进入AT指令模式），并且打开串口助手。
BLK-MD-HC-05_AT指令集
HC-05蓝牙模块AT指令集BLK-MD-HC-05嵌入式蓝牙串口通讯模块AT指令集HC-05嵌入式蓝牙串口通讯模块（以下简称模块）具有两种工作模式：命令响应工作模式和自动连接工作模式，在自动连接工作模式下模块又可分为主（Master）、从（Slave）和回环（Loopback）三种工作角色。
当模块处于自动连接工作模式时，将自动根据事先设定的方式连接的数据传输；当模块处于命令响应工作模式时能执行下述所有AT命令，用户可向模块发送各种AT指令，为模块设定控制参数或发布控制命令。
通过控制模块外部引脚（PIO11）输入电平，可以实现模块工作状态的动态转换。
串口模块用到的引脚定义：1、PIO8连接LED，指示模块工作状态，模块上电后闪烁，不同的状态闪烁间隔不同。
2、PIO9连接LED，指示模块连接成功，蓝牙串口匹配连接成功后，LED长亮。
3、PIO11模块状态切换脚，高电平-->AT命令响应工作状态，低电平或悬空-->蓝牙常规工作状态。
4、模块上已带有复位电路，重新上电即完成复位。
设置为主模块的步骤：1、PIO11置高。
2、上电，模块进入AT命令响应状态。
3、超级终端或其他串口工具，设置波特率38400，数据位8位，停止位1位，无校验位，无流控制。
4、串口发送字符“AT+ROLE=1\r\n”，成功返回“OK\r\n”，其中\r\n为回车换行。
5、PIO置低，重新上电，模块为主模块，自动搜索从模块，建立连接。
指令详细说明（AT指令不区分大小写，均以回车、换行字符结尾：\r\n）1、测试指令：指令响应参数AT OK无2、模块复位（重启）：指令响应参数AT+RESET OK无3、获取软件版本号：指令响应参数+VERSION：<Param>Param：软件版本号AT+VERSION？OK举例说明：at+version?\r\n+VERSION:2.0-20100601OK4、恢复默认状态：指令响应参数AT+ORGL OK无出厂默认状态：①．设备类：0②．查询码：0x009e8b33③．模块工作角色：Slave Mode④．连接模式：指定专用蓝牙设备连接模式⑤．串口参数：波特率—38400bits/s;停止位：1位；校验位：无⑥．配对码：“1234”⑦．设备名称：“H-C-2010-06-01”⋯⋯5、获取模块蓝牙地址：指令响应参数AT+ADDR ？+ADDR ：<Param>OKParam ：模块蓝牙地址蓝牙地址表示方法：NAP ：UAP ：LAP （十六进制）举例说明：模块蓝牙设备地址为：12：34：56：ab:cd:ef at+addr?\r\n+ADDR:1234:56:abcdef OK6、设置/查询设备名称：指令响应参数AT+NAME=<Param>OKParam ：蓝牙设备名称默认名称：“HC-05”AT+NAME ？1、+NAME:<Param>OK ——成功2、FAIL ——失败例如：AT+NAME=HC-05\r\n ——设置模块设备名为：“HC-05”OKAT+NAME=“HC-05”\r\n ——设置模块设备名为：“HC-05”OKat+name=Beijin\r\n ——设置模块设备名为：“Beijin ”OKat+name=“Beijin ”\r\n ——设置模块设备名为：“Beijin ”OK at+name?\r\n+NAME:Bei jin OK7、获取远程蓝牙设备名称：指令响应参数AT+RNAME ？<Param1>1、+NAME:<Param2>OK ——成功2、FAIL ——失败Param1：远程蓝牙设备地址Param2：远程蓝牙设备地址蓝牙地址表示方法：NAP ：UAP ：LAP （十六进制）例如：模块蓝牙设备地址为：00:02:72:od:22:24，设备名称为：Bluetooth at+rname?0002，72，od2224\r\n +RNAME:Bluetooth OK8、设置/查询—模块角色：指令响应参数AT+ROLE=<Param>OK Param ：参数取值如下：0——从角色（Slave ）1——主角色（Master ）2——回环角色（Slave-Loop ）默认值：0AT+ROLE ？+ROLE:<Param>OK模块角色说明：Slave(从角色)——被动连接；Slave-Loop(回环角色)——被动连接，接收远程蓝牙主设备数据并将数据原样返回给远程蓝牙主设备；Master （主角色）——查询周围SPP 蓝牙从设备，并主动发起连接，从而建立主、从蓝牙设备间的透明数据传输通道。
HC-05蓝牙配对配置
HC-05蓝牙配对配置Hc—05蓝牙配对配置步骤主机蓝牙1.进入AT模式(按住蓝牙模块的按键上电，测试指令(状态两秒延时闪烁)2.打开两个串口调试助手窗口，分别打开主从蓝牙的COM口，(波特率默认为38400)3.指令发送配置顺序-指令-作用1-AT-检查是否进入AT模式，返回OK2-AT+ORGL-恢复主机蓝牙默认设置3-AT+PSWD=20181121-设置主机蓝牙配对密码(主从蓝牙的配对密码相同才能成功匹配)4-AT+ROLE=1-设置主机蓝牙为主机模式（1位主模式、0为从模式）5-AT+ADDR？-查询主机蓝牙地址，为了与从机蓝牙绑定，例如18:e4:356eb16-AT+BIND=18,e4,357646-主机蓝牙绑定从机蓝牙7-AT+CMODE=0-配置连接模式为指定蓝牙地址连接模式(模块默认为1：任意蓝牙地址连接模式)8-AT+NAME=Host-设置主机蓝牙的名字9-AT+UART=9600,0,0-设置主机蓝牙波特率10-从机蓝牙1.进入AT模式(按住蓝牙模块的按键上电，测试指令(状态两秒延时闪烁)2.打开两个串口调试助手窗口，分别打开主从蓝牙的COM口，(波特率默认为38400)3.指令发送配置顺序-指令-作用1-AT-检查是否进入AT模式，返回OK2-AT+ORGL-恢复从机蓝牙默认设置3-AT+PSWD=20181121-设置从机蓝牙配对密码(主从蓝牙的配对密码相同才能成功匹配)4-AT+ROLE=0-设置主机蓝牙为从机模式（1位主模式、0为从模式）5-AT+ADDR？-查询从机蓝牙地址，为了与主机蓝牙绑定，例如18:e4:3576466-AT+BIND=18:e4:356eb1-从机蓝牙绑定主机蓝牙7-AT+CMODE=0-配置连接模式为指定蓝牙地址连接模式(模块默认为1：任意蓝牙地址连接模式)8-AT+NAME=Slave-设置从机蓝牙的名字9-AT+UART=9600,0,0-设置从机蓝牙波特率注意：主从蓝牙的配对密码和波特率要相同，模块上电后才会自动对接。
蓝牙模块HC05使用说明
蓝牙模块HC05使用说明一、产品概述：蓝牙模块HC05是一款便携式无线通信设备，它可以与其他蓝牙设备（如手机、平板电脑、电脑等）进行无线通信，实现数据的传输和控制。
它采用蓝牙4.0标准，具有快速稳定的无线传输速度和低功耗特性。
本文将介绍HC05的主要功能和使用方法。
二、产品特点：1.蓝牙4.0技术，支持低功耗和高速传输。
2.采用UART串口通信接口，操作简单方便。
3.通信距离可达到10米，适用于近距离无线通信。
4.支持多种蓝牙协议，如SPP、HID、GATT等。
5.低功耗设计，不影响设备的电池寿命。
6.内置蓝牙模块，无需额外连接线路。
三、使用步骤：1.连接硬件将HC05模块插入到设备的UART串口上，并接通供电电源。
确保模块连接正常，并处于待机状态。
2.设置模块参数使用串口调试工具连接到HC05模块的串口，并通过AT命令对模块进行配置。
常用的AT命令有：-AT：检查模块是否正常工作。
-AT+ROLE：设置模块的角色，如主设备或从设备。
-AT+NAME：设置模块的蓝牙名称。
-AT+PIN：设置模块的配对密码。
-AT+BAUD：设置模块的波特率。
-AT+VERSION：查询模块的固件版本。
3.配对蓝牙设备将需要连接的蓝牙设备（如手机）设置为可被到的状态，然后通过手机或其他设备的蓝牙设置界面并选择HC05模块进行配对。
配对成功后，两个设备即可建立蓝牙连接。
4.数据传输和控制通过HC05模块的UART串口与外部设备进行数据的传输和控制。
可以通过串口编程或使用现有的蓝牙通讯协议来实现数据的收发和处理。
5.断开连接和重新连接通过发送AT命令AT+DISC来断开与蓝牙设备的连接。
重新连接时，通过蓝牙设备并选择HC05模块进行再次配对即可。
四、注意事项：1.HC05模块的接口和电源连接正确，避免插反或接反，以防损坏设备。
2.在进行AT命令配置时，注意命令的格式和参数的正确设置，以免出现配置错误。
3.在配对蓝牙设备时，确保设备处于可被到的状态，并选择正确的设备进行配对。
蓝牙模块HC-05AT指令集
OK
AT+NAME=“HC-05”\r\n ——设置模块设备名为：“HC-05”
OK
at+name=Beijin\r\n ——设置模块设备名为：“Beijin”
ห้องสมุดไป่ตู้
OK
at+name=“Beijin”\r\n ——设置模块设备名为：“Beijin”
OK at+name?\r\n +NAME: Bei jin OK
指令详细说明
（AT 指令不区分大小写，均以回车、换行字符结尾：\r\n）
1、测试指令：
指令
响应
AT
OK
2、模块复位（重启）：
参数 无
指令 AT+RESET
响应 OK
参数 无
3、获取软件版本号： 指令
AT+VERSION？
举例说明： at+version?\r\n +VERSION:2.0-20100601 OK 4、恢复默认状态：
的方式连接的数据传输；当模块处于命令响应工作模式时能执行下述所有AT 命令，用户可 向模块发送各种AT 指令，为模块设定控制参数或发布控制命令。通过控制模块外部引脚 （PIO11）输入电平，可以实现模块工作状态的动态转换。
串口模块用到的引脚定义： 1、PIO8 连接LED，指示模块工作状态，模块上电后闪烁，不同的状态闪烁间隔不同。 2、PIO9 连接LED，指示模块连接成功，蓝牙串口匹配连接成功后，LED 长亮。 3、PIO11 模块状态切换脚，高电平-->AT 命令响应工作状态，低电平或悬空-->蓝牙常规工 作状态。 4、模块上已带有复位电路，重新上电即完成复位。
+POLAR=0，1
HC-05蓝牙串口模块
1.1小常识（非常重要）：TXD：发送端，一般表示为自己的发送端，正常通信必须接另一个设备的RXD。
RXD：接收端，一般表示为自己的接收端，正常通信必须接另一个设备的TXD。
正常通信时候本身的TXD永远接设备的RXD！自收自发：正常通信时RXD接其他设备的TXD，因此如果要接收自己发送的数据顾名思义，也就是自己接收自己发送的数据，即自身的TXD直接连接到RXD，用来测试本身的发送和接收是否正常，是最快最简单的测试方法，当出现问题时首先做该测试确定是否产品故障。
也称回环测试。
1.2电平逻辑：TTL电平：通常数据表示采用二进制，规定+5V等价于逻辑"1",0V等价于逻辑"0",称作TTL信号系统，是正逻辑RS232电平：采用-12V到-3V，等价于逻辑"0"，+3V到+12V的逻辑电平，等价于逻辑"1"，是负逻辑的1.3产品特性：1、核心模块使用HC-05从模块，引出接口包括VCC,GND,TXD,RXD,KEY引脚、蓝牙连接状态引出脚（STATE），未连接输出低，连接后输出高2、led指示蓝牙连接状态，快闪表示没有蓝牙连接，慢闪表示进入AT 模式，双闪表示蓝牙已连接并打开了端口3、底板设置防反接二极管，带3.3V LDO，输入电压3.6~6V，未配对时电流约30mA，配对后约10mA，输入电压禁止超过7V！4、接口电平3.3V，可以直接连接各种单片机（51，AVR，PIC，ARM，MSP430等），5V单片机也可直接连接，无需MAX232也不能经过MAX232！5、空旷地有效距离10米(功率等级为CLASS 2)，超过10米也是可能的，但不对此距离的连接质量做保证6、配对以后当全双工串口使用，无需了解任何蓝牙协议，支持8位数据位、1位停止位、可设置奇偶校验的通信格式，这也是最常用的通信格式，不支持其他格式。
7、可以通过拉高34脚进入AT命令模式设置参数和查询信息8、体积小巧（3.57cm*1.52cm），工厂贴片生产，保证贴片质量。
BLK-MD-HC-05蓝牙模块技术手册
HC-05蓝牙模块技术手册一．概述BLK-MD-HC-05蓝牙模块是专为智能无线数据传输而打造，采用英国CSR公司BlueCore4-Ext芯片，遵循V2.0+EDR蓝牙规范。
本模块支持UART,USB,SPI,PCM,SPDIF等接口，并支持SPP蓝牙串口协议，具有成本低、体积小、功耗低、收发灵敏性高等优点，只需配备少许的外围元件就能实现其强大功能。
二．特点：蓝牙V2.0+EDR蓝牙Class2内置PCB射频天线内置8Mbit Flash支持SPI编程接口支持UART,USB,SPI,PCM等接口支持主从一体支持软件控制主从模块3.3V电源通过REACH、ROHS认证三．应用领域：该模块主要用于短距离的数据无线传输领域。
可以方便的和PC机的蓝牙设备相连，也可以两个模块之间的数据互通。
避免繁琐的线缆连接，能直接替代串口线。
※蓝牙车载免提※蓝牙GPS※蓝牙PCMCIA,USB Dongle※蓝牙无线数据传输；※工业遥控、遥测；※POS系统，无线键盘、鼠标；※交通,井下定位、报警；※自动化数据采集系统；※无线数据传输；银行系统；※无线数据采集；※楼宇自动化、安防、机房设备无线监控、门禁系统；※智能家居、工业控制；※汽车检测设备；※电视台的互动节目表决设备；※政府路灯节能设备※无线LED显示屏系统※蓝牙操纵杆、蓝牙游戏手柄※蓝牙打印机※蓝牙遥控玩具四．物理特征：Operating Frequency Band 2.4GHz ISM bandBluetooth Specification V2.0+EDROutput Power Class Class2Operating Voltage 3.3VHost Interface USB1.1/2.0or UARTAudio Interface PCM interfaceFlash Memory Size8MbitDimension27mm(L)x13(W)mm x2mm(H)五．电气特征：Absolute Maximum RatingsRating Min Max Storage temperature-40℃+150℃Supply voltage:VBAT-0.4V 5.6V Other terminal voltages VSS-0.4V VDD+0.4VRecommended Operating ConditionsOperating Condition Min Max Operating temperature range-40℃+150℃Guaranteed RF performance range(a)-40℃+150℃Supply voltage:VBAT 2.2V 4.2V(b)六．功耗：Operation Mode Connection Type UART Rate(kbps)Average Unit Page scan-115.20.42mAACL No traffic Master115.2 4.60mA ACL With file transfer Master115.210.3mA ACL1.28s sniff Master38.40.37mA ACL1.28s sniff Slave38.40.42mA SCO HV330ms sniff Master38.419.8mA SCO HV330ms sniff Slave38.419.0mA Standby Host connection-38.440µA七．功能框图：八．应用电路图：注意：该应用电路图为蓝牙串口电路，如需要其他应用方案，请联系客服。
蓝牙模块HC-05使用说明
蓝牙模块HC-05使用说明一、HC-05 模块简介HC-05 是一款主从一体的蓝牙串口模块，工作频段为 24GHz，具有低功耗、传输稳定等特点。
它支持蓝牙 20 协议，可以与各种带有蓝牙功能的设备进行通信，如手机、平板电脑、电脑等。
该模块有 6 个引脚，分别为 VCC（电源正极）、GND（电源负极）、TXD（发送数据）、RXD（接收数据）、STATE（状态指示）和 KEY（按键）。
模块上通常还会有一个指示灯，用于指示蓝牙的连接状态。
二、硬件连接1、电源连接将 HC-05 模块的 VCC 引脚连接到 33V 5V 的直流电源正极，GND 引脚连接到电源负极。
需要注意的是，电源电压要稳定，以免影响模块的正常工作。
2、串口连接将模块的 TXD 引脚连接到控制器（如单片机）的 RXD 引脚，RXD 引脚连接到控制器的 TXD 引脚。
这样就可以实现模块与控制器之间的数据收发。
三、软件设置1、进入 AT 指令模式在使用 HC-05 之前，需要先将其设置为 AT 指令模式。
通常的方法是在模块未连接状态下，将 KEY 引脚拉低（接 GND），然后给模块上电，此时模块进入 AT 指令模式，指示灯会快速闪烁。
2、常用 AT 指令｀AT`：测试指令，返回`OK`表示模块正常工作。
｀AT+NAME=xxxx`：设置蓝牙模块的名称为`xxxx`。
｀AT+BAUD=x`：设置波特率，｀x`可以是 9600、19200、38400 等常见值。
｀AT+PIN=xxxx`：设置配对密码为`xxxx`。
3、保存设置设置完成后，使用`AT+SAVE`指令保存设置，使设置在模块重新上电后仍然有效。
四、与手机或电脑配对连接1、打开手机或电脑的蓝牙功能，搜索附近的蓝牙设备，找到您设置好名称的 HC-05 模块。
2、输入设置好的配对密码进行配对连接。
3、连接成功后，模块的指示灯会常亮。
五、数据传输1、从 HC-05 发送数据控制器通过串口向 HC-05 发送数据，HC-05 会将数据通过蓝牙发送到已连接的设备。
HC-05主从一体无线蓝牙配置要点
HC-05主从一体无线蓝牙配置要点
HC-05主从一体无线蓝牙配置要点
1、新买的HC-05主从一体无线蓝牙均配置为从机状态；
2、要实现通信必须要有一个配置为主，另一个为从；
3、配置参数主要：名称（HC-05），BAUD（9600），密码（1234），主从（从）；
TEACHER 115200 2202
4、配置时要进入A T模式，此模式BAUD为38400，需将34脚（靠近电源, BLK-MD-HC-05蓝牙模块技术手册）通过焊接连接到VCC（高电平），正常工作是断开（低电平）；
5、配置成A T模式后，通过任一串口调试工具可对以上配置参数进行配置，具体见：
A TK-HC05_主从一体蓝牙串口模块用户手册_V1.00；
6、单片机通信程序仍使用原先的串行通信程序（SCI），注意BAUD一致；
7、上位机使用eSmartCameraCar时，注意每次通信前需传送：0，255，1，0（此程序已写死，只能这样，否则无法通信）。
8、电路连接：TTL->USB模块需安装驱动程序CH341SER，TTL->USB模块引脚与无线蓝牙（或单片机串口）连接不用交叉；单片机串口与无线蓝牙要交叉；
9、无线蓝牙建立通信前灯是连续长亮，通信建立后灯的状态是闪两下停一会；
10、据说A T+ORGL指令可设置回从模式。
hc05蓝牙
HC-05蓝牙模块文档1. 介绍蓝牙技术是一种无线通信技术，能够通过短距离无线连接传输数据。
HC-05蓝牙模块是一种常用的蓝牙模块，主要用于与其他蓝牙设备进行通信。
本文档将介绍HC-05蓝牙模块的功能、硬件规格、使用方法以及常见问题解决方法。
2. 功能HC-05蓝牙模块具有以下主要功能：•支持蓝牙2.0标准，具有较高的传输速率和稳定性。
•支持串口通信，可以与各类设备进行通信，如Arduino、单片机等。
•支持主从模式，可以作为蓝牙主设备或从设备进行通信。
•支持多种蓝牙配置模式，如配对模式、透明传输模式等。
3. 硬件规格HC-05蓝牙模块的硬件规格如下：•电压：3.3V•通信接口：串口（TTL）•工作频率：2.4GHz•通信距离：最大10米•支持蓝牙协议：蓝牙2.0 + EDR•支持配置模式：配置模式（AT）和透明传输模式（透明）切换•支持主从模式切换：从设备默认模式，可以通过AT 命令切换为主设备4. 使用方法4.1 连接硬件将HC-05蓝牙模块与目标设备进行连接。
具体连接方式如下：1.将蓝牙模块的TX接口连接至目标设备的RX接口。
2.将蓝牙模块的RX接口连接至目标设备的TX接口。
3.将蓝牙模块的VCC接口连接至目标设备提供的3.3V电源。
4.将蓝牙模块的GND接口连接至目标设备的地线。
4.2 配置模式切换HC-05蓝牙模块支持配置模式（AT）和透明传输模式（透明）切换。
要切换到配置模式，需要按住蓝牙模块上的配置按钮，然后上电供电。
蓝牙模块将进入配置模式并开始等待配置命令。
要切换回透明传输模式，只需重新上电即可。
4.3 AT命令配置一旦将蓝牙模块切换到配置模式，可以通过使用AT命令来配置蓝牙模块。
以下是一些常用的AT命令：•AT：测试与蓝牙模块的连接。
•AT+NAME=<name>：设置蓝牙设备的名称。
•AT+ROLE=<role>：设置蓝牙设备的角色。
•AT+UART=<baudrate>,<stopbits>,<parity>：设置串口通信的波特率、停止位和校验位。
(完整word版)蓝牙模块HC-05使用说明
HC-05蓝牙模块介绍与配置1.蓝牙介绍图7-1产品实物图图7-2 引脚对应图HC-05蓝牙模块的特点：（1）采用CSR主流蓝牙芯片，蓝牙V2.0协议标准；（2）输入电压:3.6V--6V,禁止超过7V；（3）波特率为1200，2400，4800，9600，19200，38400，57600，115200 用户可设置；（4）带连接状态指示灯,LED快闪表示没有蓝牙连接;LED慢闪表示进入AT命令模式；（5）板载3.3V稳压芯片,输入电压直流3.6V-6V;未配对时,电流约30mA(因LED灯闪烁,电流处于变化状态)；配对成功后,电流大约10mA。
（6）用于GPS导航系统，水电煤气抄表系统，工业现场采控系统；（7）可以与蓝牙笔记本电脑、电脑加蓝牙适配器等设备进行无缝连接。
（8） HC-05 嵌入式蓝牙串口通讯模块（以下简称模块）具有两种工作模式：命令响应工作模式和自动连接工作模式，在自动连接工作模式下模块又可分为主（Master）、从（Slave）和回环（Loopback）三种工作角色。
当模块处于自动连接工作模式时，将自动根据事先设定的方式连接的数据传输；当模块处于命令响应工作模式时能执行下述所有AT 命令，用户可向模块发送各种AT 指令，为模块设定控制参数或发布控制命令。
通过控制模块外部引脚（PIO11）输入电平，可以实现模块工作状态的动态转换。
2.蓝牙配置（1）主要内容➢所需材料：USB转TTL模块（下载器）、HC-05蓝牙模块一对、串口调试助手。
➢配置要求：实现两个蓝牙模块的主从绑定。
➢注意事项：➢设置步骤✧进入AT指令模式（所有AT指令都必须换行）✧设置串口波特率9600，无校验位，无停止位✧修改蓝牙名称、密码✧设置蓝牙的主从模式（1主1从）✧实现主从模块的绑定（两个模块实现透传）（2）操作实例A.用杜邦线连接好USB转TTL模块（下载器）与HC-05蓝牙模块（注意交叉！！）B.进入AT指令模式✧将下载器与电脑连接，（按住HC-05上的复位键，再接通电源，发现指示灯缓慢闪灭，表示进入AT指令模式），并且打开串口助手。
蓝牙模块HC-05使用说明(完整资料).doc
【最新整理，下载后即可编辑】HC-05蓝牙模块介绍与配置1.蓝牙介绍图7-1 产品实物图图7-2 引脚对应图HC-05蓝牙模块的特点：（1）采用CSR主流蓝牙芯片，蓝牙V2.0协议标准；（2）输入电压:3.6V--6V,禁止超过7V；（3）波特率为1200，2400，4800，9600，19200，38400，57600，115200用户可设置；（4）带连接状态指示灯,LED快闪表示没有蓝牙连接;LED 慢闪表示进入AT命令模式；（5）板载3.3V稳压芯片,输入电压直流3.6V-6V;未配对时,电流约30mA(因LED灯闪烁,电流处于变化状态)；配对成功后,电流大约10mA。
（6）用于GPS导航系统，水电煤气抄表系统，工业现场采控系统；（7）可以与蓝牙笔记本电脑、电脑加蓝牙适配器等设备进行无缝连接。
（8）HC-05 嵌入式蓝牙串口通讯模块（以下简称模块）具有两种工作模式：命令响应工作模式和自动连接工作模式，在自动连接工作模式下模块又可分为主（Master）、从（Slave）和回环（Loopback）三种工作角色。
当模块处于自动连接工作模式时，将自动根据事先设定的方式连接的数据传输；当模块处于命令响应工作模式时能执行下述所有AT 命令，用户可向模块发送各种AT 指令，为模块设定控制参数或发布控制命令。
通过控制模块外部引脚（PIO11）输入电平，可以实现模块工作状态的动态转换。
2.蓝牙配置（1）主要内容➢所需材料：USB转TTL模块（下载器）、HC-05蓝牙模块一对、串口调试助手。
➢配置要求：实现两个蓝牙模块的主从绑定。
➢注意事项：USB转TTL模块（下载器）与HC-05蓝牙模块的连接方➢设置步骤✧进入AT指令模式（所有AT指令都必须换行）✧设置串口波特率9600，无校验位，无停止位✧修改蓝牙名称、密码✧设置蓝牙的主从模式（1主1从）✧实现主从模块的绑定（两个模块实现透传）（2）操作实例A.用杜邦线连接好USB转TTL模块（下载器）与HC-05蓝牙模块（注意交叉！！）B.进入AT指令模式✧将下载器与电脑连接，（按住HC-05上的复位键，再接通电源，发现指示灯缓慢闪灭，表示进入AT指令模式），并且打开串口助手。
蓝牙模块HC05使用说明.pdf
HC-05蓝牙模块介绍与配置1. 蓝牙介绍图7-1 产品实物图 图7-2 引脚对应图 HC-05蓝牙模块的特点：（1） 采用CSR 主流蓝牙芯片，蓝牙V2.0协议标准；（2） 输入电压:3.6V--6V,禁止超过7V ；（3） 波特率为1200，2400，4800，9600，19200，38400，57600，115200 用户可设置；（4） 带连接状态指示灯,LED 快闪表示没有蓝牙连接;LED 慢闪表示进入 AT 命令模式；（5） 板载3.3V 稳压芯片,输入电压直流3.6V-6V;未配对时,电流约 30mA(因LED 灯闪烁,电流处于变化状态)；配对成功后,电流大约10mA 。
（6） 用于GPS 导航系统，水电煤气抄表系统，工业现场采控系统；（7） 可以与蓝牙笔记本电脑、电脑加蓝牙适配器等设备进行无缝连接。
（8） HC-05 嵌入式蓝牙串口通讯模块（以下简称模块）具有两种工作模 式：命令响应工作模式和自动连接工作模式，在自动连接工作模式下模块又可分为主（Master ） 、从（Slave ）和回环（Loopback ）三种工作角色。
当模块处于自动连接工作模式时，将自动根据事先设定的方式连接的数据传输；当模块处于命令响应工作模式时能执行下述所有 AT 命令，用户可向模块发送各种 AT 指令，为模块设定控制参数或发布控制命令。
通过控制模块外部引脚（PIO11）输入电平，可以实现模块工作状态的动态转换。
2. 蓝牙配置（1）主要内容➢所需材料：USB转TTL模块（下载器）、HC-05蓝牙模块一对、串口调试助手。
➢配置要求：实现两个蓝牙模块的主从绑定。
➢注意事项：➢设置步骤✧进入AT指令模式（所有AT指令都必须换行）✧设置串口波特率9600，无校验位，无停止位✧修改蓝牙名称、密码✧设置蓝牙的主从模式（1主1从）✧实现主从模块的绑定（两个模块实现透传）（2）操作实例A.用杜邦线连接好USB转TTL模块（下载器）与HC-05蓝牙模块（注意交叉！！）B.进入AT指令模式✧将下载器与电脑连接，（按住HC-05上的复位键，再接通电源，发现指示灯缓慢闪灭，表示进入AT指令模式），并且打开串口助手。
HC05蓝牙模块
HC05蓝牙模块一、简介：HC05蓝牙模块是一款主从一体的蓝牙模块，它可以充当三种角色，分别是Slave(从角色)、Master(主角色)和Slave-Loop(回环角色)。
模块角色说明：Slave(从角色):被动连接。
Master(主角色):查询周围的蓝牙从设备，并主动发起连接，从而建立主、从蓝牙设备间的透明数据传输通道。
Slave-Loop(回环角色):被动连接，接收远程蓝牙主设备数据并将数据原样返回给远程蓝牙主设备。
二、串口通信小常识：蓝牙模块是通过串口通信与单片机进行数据交互的。
所以我们又必要了解串口通信的基本常识，串口通信中用到的TXD和RXD是我们需要注意的。
TXD：发送端，一般表示为自己的发送端，正常通信必须接另一个设备的RXD。
RXD：接收端，一般表示为自己的接收端，正常通信必须接另一个设备的TXD。
注：正常通信时候本身的TXD永远接设备的RXD！正常通信是RXD接其他设备的TXD，因此如果要接收自己发送的数据，就是“自发自收”。
顾名思义，就是自己接收自己发送的数据，即自身的TXD直接连接到RXD，用来测试本身的发送和接收是否正常，这是一种简单的测试方法，当出现问题时，首先做该测试确定产品是否出现故障，这种测试方法也称“回环测试”。
三、模块特性：1、核心模块是HC05主从一体模块，引出接口包括VCC、GND、TXD、RXD、KEY引脚，蓝牙状态引出脚(STATE)，未连接输出低，连接后输出高。
2、LED指示蓝牙连接状态，快闪表示没有蓝牙连接，慢闪表示进入AT模式，双闪表示蓝牙已经连接并打开了端口。
3、底板设置防反接二极管，带3.3VLDO，输入电压3.6~6V，未配对时电流约30mA，配对后约10mA，输入电压禁止超过7V！4、接口电平3.3V，可以直接连接各种单片机(51、AVR、PIC、ARM、MSP430等),5V单片机也可直接连接，无需MAX232也不能经过MAX232！5、空旷地有效距离10米(功率等级为CLASS 2)，超过10米也是可能的，但不对此距离的连接质量做保证。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
HC-05蓝牙模块
技
术
手
册
一．概述
BLK-MD-HC-05蓝牙模块是专为智能无线数
据传输而打造，采用英国CSR公司BlueCore4-Ext
芯片，遵循V2.0+EDR蓝牙规范。
本模块支持UART,USB,SPI,PCM,SPDIF等接
口，并支持SPP蓝牙串口协议，具有成本低、体
积小、功耗低、收发灵敏性高等优点，只需配备
少许的外围元件就能实现其强大功能。
二．特点：
蓝牙V2.0+EDR
蓝牙Class2
内置PCB射频天线
内置8Mbit Flash
支持SPI编程接口
支持UART,USB,SPI,PCM等接口
支持主从一体
支持软件控制主从模块
3.3V电源
通过REACH、ROHS认证
三．应用领域：
该模块主要用于短距离的数据无线传输领域。
可以方便的和PC机的蓝牙设备相连，也可以两个模块之间的数据互通。
避免繁琐的线缆连接，能直接替代串口线。
※蓝牙车载免提
※蓝牙GPS
※蓝牙PCMCIA,USB Dongle
※蓝牙无线数据传输；
※工业遥控、遥测；
※POS系统，无线键盘、鼠标；
※交通,井下定位、报警；
※自动化数据采集系统；
※无线数据传输；银行系统；
※无线数据采集；
※楼宇自动化、安防、机房设备无线监控、门禁系统；
※智能家居、工业控制；
※汽车检测设备；
※电视台的互动节目表决设备；
※政府路灯节能设备
※无线LED显示屏系统
※蓝牙操纵杆、蓝牙游戏手柄
※蓝牙打印机
※蓝牙遥控玩具
四．物理特征：
Operating Frequency Band 2.4GHz ISM band
Bluetooth Specification V2.0+EDR
Output Power Class Class2
Operating Voltage 3.3V
Host Interface USB1.1/2.0or UART
Audio Interface PCM interface
Flash Memory Size8Mbit
Dimension27mm(L)x13(W)mm x2mm(H)
五．电气特征：
Absolute Maximum Ratings
Rating Min Max Storage temperature-40℃+150℃Supply voltage:VBAT-0.4V 5.6V Other terminal voltages VSS-0.4V VDD+0.4V
Recommended Operating Conditions
Operating Condition Min Max Operating temperature range-40℃+150℃Guaranteed RF performance range(a)-40℃+150℃Supply voltage:VBAT 2.2V 4.2V(b)
六．功耗：
Operation Mode Connection Type UART Rate(kbps)Average Unit Page scan-115.20.42mA
ACL No traffic Master115.2 4.60mA ACL With file transfer Master115.210.3mA ACL1.28s sniff Master38.40.37mA ACL1.28s sniff Slave38.40.42mA SCO HV330ms sniff Master38.419.8mA SCO HV330ms sniff Slave38.419.0mA Standby Host connection-38.440µA
七．功能框图：
八．应用电路图：
注意：该应用电路图为蓝牙串口电路，如需要其他应用方案，请联系客服。
九．管脚功能描述：
管脚号名称类型功能描述1UART-TX CMOS输出串口数据输出
2UART-RX CMOS输入串口数据输入
3UART-CTS CMOS输入串口清除发送
4UART-RTS CMOS输出串口请求发送
5PCM-CLK双向PCM时钟
6PCM-OUT CMOS输出PCM数据输出
7PCM-IN CMOS输入PCM数据输入
8PCM-SYNC双向PCM数据同步
9AIO(0)双向可编程模拟输入输出口
10AIO(1)双向可编程模拟输入输出口11RESETB CMOS输入复位/重启键
12 3.3V电源输入+3.3V电源
13GND地地
14NC输出NC（请悬空）
15USB-DN双向USB数据负
16SPI-CSB CMOS输入SPI片选口
17SPI-MOSI CMOS输入SPI数据输入
18SPI-MISO CMOS输出SPI数据输出
19SPI-CLK CMOS输入SPI时钟口
20USB-DP双向USB数据正
21GND地地
22GND地地
23PIO(0)双向可编程输入/输出口(0) 24PIO(1)双向可编程输入/输出口(1) 25PIO(2)双向可编程输入/输出口(2) 26PIO(3)双向可编程输入/输出口(3)
27PIO(4)双向可编程输入/输出口(4) 28PIO(5)双向可编程输入/输出口(5)
29PIO(6)双向可编程输入/输出口(6) 30PIO(7)双向可编程输入/输出口(7) 31PIO(8)输出状态指示LED口1
32PIO(9)输出状态指示LED口2
33PIO(10)双向可编程输入/输出口(10)
34PIO(11)输入模块状态切换脚，
高电平->AT命令响应工作状态；
低电平或悬空->蓝牙常规工作状态。
十．外形尺寸：
十一．串口模块引脚定义：
1、PIO(8)连接LED，指示模块工作状态，模块上电后闪烁，不同的状态闪烁间隔不同。
2、PIO(9)连接LED，指示模块连接成功，蓝牙串口匹配连接成功后，LED长亮。
3、PIO(11)模块状态切换脚，高电平-->AT命令响应工作状态，低电平或悬空-->蓝牙常规工作状态。
4、模块上已带有复位电路，重新上电即完成复位。
十二.设置为主模式的步骤：
1、PIO（11）置高。
2、上电，模块进入AT命令响应状态。
3、超级终端或其他串口工具，设置波特率38400，数据位8位，停止位1位，无校验位，无流控制。
4、串口发送字符“AT+ROLE=1\r\n”，成功返回“OK\r\n”，其中\r\n为回车换行。
5、PIO（11）置低，重新上电，模块为主模块，自动搜索从模块，建立连接。
十三．LAYOUT注意事项
1，BLK-MD-HC-05蓝牙模块串口电平需3.3V，如果和5V电平系统连接需要增加电平转换芯片。
2，蓝牙信号受周围影响很大，如树木、金属、墙体等障碍物会对蓝牙信号有一定的吸收或屏蔽，所以建议不要安装在金属外壳之中。
3，由于金属会削弱天线功能，建议在给模块Lay板时，模块天线下面不要铺地和走线，最好能挖空。
十五．市场认可。
