稀土耐磨合金化学成分表
国家标准《铈铁合金》.doc
稀土行业标准《铈铁合金》（送审稿）编制说明1 任务来源1.1任务背景稀土及稀土铈铁合金作为炼钢采用的添加剂被广泛采用，稀土在钢中主要有三大作用：净化作用、变质作用和微合金作用，稀土加入钢水中可起脱硫脱氧改变夹杂物形态的作用，可提高钢材的塑性，冲压性能，耐磨性能，还可以改善钢材的焊接性能。
稀土钢被广泛应用到高端装备上，如：航母需要的钢材强度通常要比普通舰船所用的钢材高很多，特别是甲板部分的钢材要应付巨机引擎喷射出的热气，对钢材的耐热性要求很高。
如果建造4万吨的中型航母就需要2万吨钢材，确保特种钢材是航母建造的关键技术点。
另外，现代的新型坦克，也采用稀土钢来制造。
随着我国高端制备制造、新能源、新材料、节能环保、基础设施建设等战略行新兴产业的大力发展，对钢材产品的品种和质量提出了新的更高的要求。
我国钢材品种结构优化的目标是开发高端钢材品种，以满足新兴战略产业的发展需要。
近年来，我国一些高校院所的冶金科技人员对稀土钢的研究一直在进行，并在加入方法及关键技术取得了突破性进展，稀土钢发展迅速。
我国已经可以大批量生产9个品种的稀土钢，而且，稀土钢的应用领域进一步扩大，对稀土钢的需求逐年递增。
随着我国科学技术的不断发展，我国稀土钢技术的突破，稀土钢的应用会进入一个快速发展时期。
作为稀土钢的添加剂：铈铁合金的用量也会大幅提升，为了保证我国稀土铁合金添加剂产业化生产的规范化，增强我国稀土钢在高端应用领域的话语权，制定稀土铁合金的国家标准是非常必要和迫切的。
1.2任务来源稀标委“关于转发2014年第一批稀土行业标准制修订计划的通知” (稀土标委[2014]35号)转发了“工业和信息化部办公厅关于印发2014年第三批行业标准制修订计划的通知”（工信厅科函[2014] 628号）,《铈铁合金》行业标准制定计划正式下达，计划编号2014-1590T-XB，计划完成年限为2015年，负责起草单位为包头稀土研究院，参加单位为赣州虔东稀土集团股份有限公司、湖南稀土金属材料研究院。

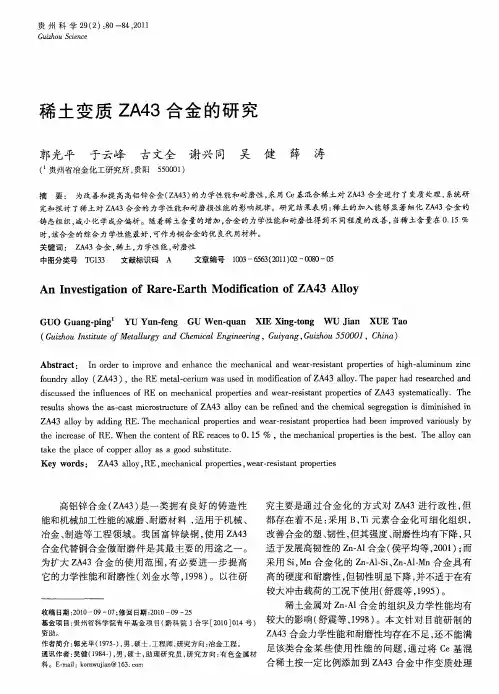

稀土变质ZA43合金的研究
８ １
来 研究 该合金 组织 、 能 ， 性 以达 到改善 和提 高其综 合
公 司生产 的 Ｅ Ｍ １０ Ｐ Ａ一 ０型 电 子 探 针 附带 扫 描 电镜 ６ （ Ｅ 对 样 品的物相 形 貌进 行 观 察 ， 用选 区成 份 Ｓ Ｍ） 利 分 析技术 （ Ｄ ） 各相 的成 分进 行分 析 。利 用化 学 Ｅ Ｓ对 分 析方 法对拉 伸试棒 进行化 学 成分 偏析检 测 。
Ｚ ４ ｌ ｙ ｂ ｄ ｉ ｇ ＲＥ Ｔ ｅ ｍｅ ｈ ｎ ｃ ｌ ｒ ｐ ｒ ｅ ｎ ｅ ｒｒ ｓ ｔｎ ｒ ｐ ｒ ｅ ａ ｅ ｎ ｉ ｒ ｖ ｄ ｖ ｒ ｕ ｌ ｂ Ａ ３ ａ ｏ ｙ ａ ｄ ｎ ． ｈ ｃ ａ ｉａ ｏ ｅ ｔ ｓａ ｄ ｗ ａ —ｅ ｉ ａ ｔｐ ｏ ｅ ｔ ｓ ｈ ｄ ｂ ｅ ｍｐ ｏ ｅ ａ ｏ ｓ ｙ ｌ ｐ ｉ ｓ ｉ ｉ ｙ
（ ｕ ｈ ｕＩｓ ｔｔ ｏ ｔｌ ｒｙａ ｄ Ｃ ｅ ｃ ｌ ｎ ｉ ｅｉ ，Ｇ ｉ ｎ ， ｕ ｈ ｕ５ ０ ０ ， ｈｎ ） Ｇ ｉ ｏ ｎｔｕ Ｍｅ ｌ ｇ ｎ ｈｍｉ ｇｎ ｒ ｇ ｕ ａ ｇ Ｇ ｉ ｏ ５ ０ １ Ｃ ｉａ ｚ ｉ ｅｆ ａｕ ａＥ ｅ ｎ ｙ ｚ
Ａｂｓｒ ｃ ： Ｉ ｒ ｅ ｏ ｉ ｒ ｖ ｎｄ ｅ ｈ ｎ ｅ ｔ ｅ ｍｅ ｈ ｎ ｃ ｌａ ｄ ｗｅ ｒ ｒｓｓａ ｔｐｒ ｐ ｒｉｓ ｏ ｉ ｈ ａ ｕ ｎ ｍ ｉ ｃ ｔ ａ ｔ ｎ ｏ ｄ ｒｔ ｍｐ ｏ ｅ ａ ｎ ａ ｃ ｈ ｃ ａ ｉａ ｎ ａ —ｅ ｉｔｎ ｏ ｅ ｔ ｆｈ ｇ — ｌ ｍｉ ｕ ｚｎ ｅ
性 能 的影响 。
表 １ 试验合金 的化 学成 分【 质量分数 ， ） ％
Ｔ ｂ １ Ｃｈ ｍｉａ ｃ ｍｐ ｓ ｉｎｏ ｎＡ ｌｙ （ ） ａ ． ｅ ｃ ｌｏ ｏ ｉ ｆ －Ｉ ｌ ｓ％ ｔ ｏ Ｚ ａｏ
稀土基本知识
稀土基本知识目录一、稀土概述 (3)1.1 稀土的定义与分类 (4)1.2 稀土在元素周期表中的位置 (5)1.3 稀土元素的性质与应用 (5)二、稀土元素简介 (6)2.1 镧系元素 (9)2.2 铽系元素 (10)2.3 钇系元素 (11)2.4 铌系元素 (12)2.5 钼系元素 (13)三、稀土矿床类型及特点 (14)3.1 水源型矿床 (15)3.2 磁性地层型矿床 (17)3.3 热液型矿床 (18)3.4 混合型矿床 (19)四、稀土提取工艺 (20)4.1 重选法 (21)4.2 浮选法 (22)4.3 磁选法 (23)4.4 电选法 (25)4.5 化学选矿法 (26)五、稀土金属的制备 (27)5.1 熔炼法 (28)5.2 合金化法 (29)5.3 离子交换法 (30)5.4 湿法冶金法 (31)六、稀土材料及其应用 (32)6.1 稀土永磁材料 (33)6.2 稀土发光材料 (34)6.3 稀土催化材料 (36)6.4 稀土储氢材料 (37)七、稀土在高科技领域的应用 (38)7.1 稀土在信息技术中的应用 (39)7.2 稀土在新能源、环保领域的应用 (40)7.3 稀土在生物医学、农业领域的应用 (41)八、稀土资源保护与可持续发展 (42)8.1 稀土资源的现状与面临的问题 (43)8.2 稀土资源的保护和合理利用 (44)8.3 稀土产业的绿色转型与可持续发展 (45)一、稀土概述也称为镧系元素和钇族元素，包括17种化学元素：镧（La）、铈（Ce）、镨（Pr）、钕（Nd）、钐（Sm）、铕（Eu）、钆（Gd）、铽（Tb）、镝（Dy）、钬（Ho）、铒（Er）、铥（Tm）、钇（Y）、镱（Yb）和镥（Lu）。
这些元素在自然界中通常以矿石的形式存在，如独居石、氟碳铈矿等。
稀土元素在地壳中的分布不均，但在某些地区，如中国、美国和印度，它们的储量相对丰富。
稀土元素具有独特的物理和化学性质，如荧光性、磁性、催化活性和电导性等，这使得它们在许多高科技领域具有重要的应用价值。
稀土
在冶金工业方面
稀土金属或氟化物、硅化物加入钢中，能起到精炼、脱硫、中和低 熔点有害杂质的作用，并可以改善钢的加工性能；稀土硅铁合金、稀 土硅镁合金作为球化剂生产稀土球墨铸铁，由于这种球墨铸铁特别适 用于生产有特殊要求的复杂球铁件，被广泛用于汽车、拖拉机、柴油 机等机械制造业；稀土金属添加至镁、铝、铜、锌、镍等有色合金中， 可以改善合金的物理化学性能，并提高合金室温及高温机械性能。
在军事方面
稀土有工业“黄金”之称，由于其具有优良的光电磁等物理特性,能 与其他材料组成性能各异、品种繁多的新型材料，其最显著的功能就 是大幅度提高其他产品的质量和性能。比如大幅度提高用于制造坦克、 飞机、导弹的钢材、铝合金、镁合金、钛合金的战术性能。而且，稀 土同样是电子、激光、核工业、超导等诸多高科技的润滑剂。稀土科 技一旦用于军事，必然带来军事科技的跃升。从一定意义上说,美军在 冷战后几次局部战争中压倒性控制，以及能够对敌人肆无忌惮地公开 杀戮，正缘于稀土科技领域的超人一等。
性质
多数呈银灰色，有光泽，晶体结构多为HCP或FCC。 性质较软，在潮湿空气中不易保存，易溶于稀酸。 原子价主要是正三价（铈正四价较稳定，镨和铽 也有极个别的四价氧化物，钐、铕、镱有二价化合 物），能形成稳定的配合物及微溶于水的草酸盐、氟 化物、碳酸盐、磷酸盐及氢氧化物等。 在三价稀土氧化物中，氧化镧的吸水性和碱性与 氧化钙相似，其余则依次转弱。三价稀土的化学性质 除钪的差异较显著外，其余都很相似，所以分离较难。
冶炼方法
湿法冶金
湿法冶金属化工冶金方式， 全流程大多处于溶液、溶剂之中， 如稀土精矿的分解、稀土氧化物、 稀土化合物、单一稀土金属的分 离和提取过程就是采用沉淀、结 晶、氧化还原、溶剂萃取、离子 交换等化学分离工艺过程。应用 较普遍的是有机溶剂萃取法，它 是工业分离高纯单一稀土元素的 通用工艺。 湿法冶金流程复杂，产品纯 度高，该法生产成品应用面广阔。
铝_锌_硅_稀土合金的研制[1]
![铝_锌_硅_稀土合金的研制[1]](https://img.taocdn.com/s3/m/4c521569b84ae45c3b358c49.png)
谱分析仪 。
(2) 铝 - 锌 - 硅 - 稀土合金
1. 1 锌合金的配制
铝 :54. 2 % ;锌 :43. 5 % ;硅 :1. 3 % ; RE :0. 05 % ;
1. 1. 1 铝 - 硅中间合金制取
余为杂质 。
首先在石墨坩埚炉配制 Al - Si 10 %～12 %二 1. 2 铝 - 锌 - 硅 - 稀土合金的金相分析
锌基合金 ,同时更因为其成本优势 (铝价低于锌价 时间 ,然后降低温度至 600 ℃,用铝箔包覆镧 、铈混
8 000 元/ 吨以上) ,使其愈来愈受到生产商和用户 合稀土 ,用钟罩压入合金液中 ,以减少烧损 。熔体采Leabharlann 的重视 。1 试验研究
用 N H4Cl 造渣 ,并用石墨捞渣勺除渣 ,以避免铁的 进入 。最后将合金液注入模具 ,铸成合金样品 。 1. 1. 4 合金成分
中图分类号 : T G146 文献标识码 :A
0 前 言
以加入硅粒为最好 。待其熔化后用石墨棒搅拌 ,使 其成分均匀 ,然后铸成小锭备用 。
近年来 ,热镀锌合金作为钢铁等基体的热镀覆 1. 1. 2 铝 - 锌 - 硅合金的配制
防腐材料一直大量使用 。但由于使用过程中 ,锌被
配制合金时 ,先将 0 # 锌锭加入中频感应电炉 ,
- gel process[J ] . Biomaterials ,2001 ,22 1 425. [23 ] 憨 勇 ,徐可为. 羟基磷灰石生物陶瓷涂层制备方法评述[J ].
硅酸盐通报 , 1997 ,5 :47. [24 ] Gary J . Cheng , Daniel Pirzada , M. Cai , Pravansu Mohanty ,
图 1 铝 - 锌 - 硅 - 稀土合金的金相分析
各种字母代表的材质合金成分、合金元素对钢
各种字母代表的材质合金成分、合金元素对钢各种字母代表的材质合金成分、合金元素对钢力学性能的影响000C碳Si硅Cr铬Mn锰Mo钼V钒W钨Ni镍P磷S硫0.380... 合金钢是在普通碳素钢基础上添加适量的一种或多种合金元素而构成的铁碳合金。
合金钢的主要合金元素有硅、锰、铬、镍、钼、钨、钒、钛、铌、锆、钴、铝、等。
其中锰、铬、钨、钼为碳化物形成元素，其中一部分以原子状态进入固溶体中，另一部分形成置换式合金渗碳体；钒、钛、铌、锆等在钢中是强碳化物形成元素，只要有足够的碳，在适当条件下，就能形成各自的碳化物，当缺碳或在高温条件下，则以原子状态进入固溶体中；铝、铜、镍、钴、硅等是不形成碳化物元素，一般以原子状态存在于固溶体中。
钢的性能取决于钢的相组成，相的成分和结构，各种相在钢中所占的体积组分和彼此相对的分布状态。
目前在合金钢中常用的合金元素有：铬(Cr)，锰(Mn)，镍(Ni)，硅(Si)，硼(B)，钨(W)，钼(Mo)，钒(V)，钛(Ti)和稀土元素(Re)等。
铬是合金结构钢主加元素之一，在化学性能方面它不仅能提高金属耐腐蚀性能，也能提高抗氧化性能。
当其含量达到13％时，能使钢的耐腐蚀能力显著提高，并增加钢的热强性。
铬能提高钢的淬透性，显著提高钢的强度、硬度和耐磨性，但它使钢的塑性和韧性降低。
锰可提高钢的强度，增加锰含量对提高低温冲击韧性有好处。
镍钢铁性能有良好的作用。
它能提高淬透性，使钢具有很高的强度，而又保持良好的塑性和韧性。
镍能提高耐腐蚀性和低温冲击韧性。
镍基合金具有更高的热强性能。
镍被广泛应用于不锈耐酸钢和耐热钢.1、碳（C）：钢中含碳量增加，屈服点和抗拉强度升高，但塑性和冲击性降低，当碳量0.23%超过时，钢的焊接性能变坏，因此用于焊接的低合金结构钢，含碳量一般不超过0.20%。
碳量高还会降低钢的耐大气腐蚀能力，在露天料场的高碳钢就易锈蚀；此外，碳能增加钢的冷脆性和时效敏感性。
2、硅（Si）：在炼钢过程中加硅作为还原剂和脱氧剂，所以镇静钢含有0.15－0.30%的硅。
元素周期表中的稀土元素
元素周期表中的稀土元素元素周期表是描述化学元素的一种工具，按照元素原子核中的质子数来排列元素。
元素周期表中有一组特殊的元素被称为稀土元素，它们是指周期表中镧系列和锕系列两个分别位于6和7周期的一组化学元素。
稀土元素独特而重要，具有广泛的应用和研究价值。
本文将介绍稀土元素的特性、应用以及对环境和人类健康的影响。
稀土元素是一组具有相似化学性质的元素，由于其内电子结构的特殊性质，使得稀土元素拥有诸多独特的特性。
首先，稀土元素的化学活性较强，容易形成化合物。
其次，稀土元素具有较高的磁性和光学性质，使它们在磁性材料、荧光材料、激光材料等领域得到广泛应用。
此外，稀土元素还具有较高的放射性和红外吸收能力，可用于核工程和红外材料等领域。
稀土元素在各行各业中有广泛的应用。
首先，稀土元素在冶金工业中用于合金制备，提高合金的硬度、强度和耐磨性。
其次，由于稀土元素的放射性特性，它们在核能工业中用作核燃料和控制材料，发挥着至关重要的作用。
此外，稀土元素的磁性性质使其在电子工业中应用广泛，如磁记录材料、磁性控制器等。
稀土元素还在催化剂、光纤通信、医疗器械和生物技术等领域有重要应用。
然而，稀土元素的开采和应用也带来了一些环境和人类健康问题。
首先，稀土元素矿产资源的有限性使得稀土元素成为有竞争力的稀缺资源。
其次，稀土元素的开采和提炼过程会产生大量的废渣和废水，其中含有放射性物质和污染物，对环境造成潜在的威胁。
此外，稀土元素的高放射性也会对工人的健康产生负面影响，需要采取必要的防护措施和安全规范。
为了解决稀土元素资源的稀缺性和环境健康问题，需要采取可持续的措施。
首先，应加强对稀土元素矿产资源的调查和评估，合理规划和管理矿产资源的开采和利用。
其次，应加强稀土元素的回收和再利用技术研究，减少对原始矿产资源的依赖。
此外，应加强稀土元素的环境监测和污染治理，确保开采和应用过程中的环境安全。
总结而言，稀土元素是元素周期表中一组重要的元素，具有独特的化学性质和广泛的应用价值。
稀土耐磨合金钢材质说明
江苏江河机械制造有限公司JIANGSU JIANGHE MACHINERY MANUFACTURING CO.,LTD.稀土耐磨管、双金属复合管、陶瓷耐磨管技术说明文件至精技术至优质量科技江河铸造无限中碳合金稀土耐磨钢该材料是上世纪八十年代由江苏江河机械制造有限公司与北方交通大学联合研制开发出的耐磨合金材料，经历年来不断完善，此合金材料已系列化，能满足电厂各种工况条件。
1、电厂锅炉的送粉耐磨弯头，除灰排渣管，经近二十年使用，深得用户认可。
2、该材料具备其它一些耐磨材料无法通用的优点，如双金属材料无法制造的电厂磨煤、制粉、除灰、排渣系统一些设备的配件。
如捞渣机刮板、煤粉混合器、螺旋管等，均可用此种材料制造，对电厂运行、检修和管理，带来极大方便。
3、成份设计采用中碳多元合金体系，确保材质持综合性能指标。
该材质结合我国资源特点，采用少量多元合金体，在原合金材料FeCr、FeMn、Ni、Re、FeSi 的基础上又添加了FeV、FeNb、Cu 等多合金元素，保证了产品的使用性能。
牌号化学成份C Cr Mn Mo Ni Si S PRe ZG40CrMnMONiRe (JM6a)0.35～0.42 1.00～1.40 1.00～1.400.30～0.600.50～0.800.80～1.20≤0.04≤0.04≤0.024、机械性能采用完善的检测手段，确保材质性能的稳定。
牌号抗拉强度σb MPa冲击韧性ak j/cm 2硬度HRC ZG40CrMnMoNiRe(JM6a)≥86030≥405、耐磨性能高，稀土耐磨合金钢材质已具备较强的抗磨性能，加入了FeV、FeNb、Cu 以后材料的金相组织又发生了变化，金相组织为板条马氏体+贝氏体。
晶粒更为细密，强度更高，可塑性更强，并使金属基体进一步钝化，从而使原来材料的耐磨性能又得到了提高。
6、耐高温、耐腐蚀能力强，抗磨损性提高。
合金中的Ni 元素、Cr 元素的含量直接决定了材料的耐温性能。
稀土镁合金
稀土镁合金在变速器壳体上的
应用
• 稀土镁合金在变速器壳体上的应用 • 变速器壳体：使用稀土镁合金制造变速器壳体，减轻变速器重 量 • 变速器齿轮：使用稀土镁合金制造变速器齿轮，提高变速器性 能 • 变速器轴承：使用稀土镁合金制造变速器轴承，提高变速器性 能
05 稀土镁合金在其他工业领域的应用
稀土镁合金在电子工 业中的应用
• 稀土镁合金在电子工业中的应用 • 电子产品外壳：使用稀土镁合金制造电子产品外壳，减轻产品 重量 • 电子产品散热器：使用稀土镁合金制造电子产品散热器，提高 散热性能 • 电子产品支架：使用稀土镁合金制造电子产品支架，提高产品 结构稳定性
稀土镁合金在石油化工设备中
的应用
• 稀土镁合金在石油化工设备中的应用 • 石油化工设备管道：使用稀土镁合金制造石油化工设备管道， 提高设备性能 • 石油化工设备泵体：使用稀土镁合金制造石油化工设备泵体， 减轻设备重量 • 石油化工设备换热器：使用稀土镁合金制造石油化工设备换热 器，提高设备性能
稀土镁合金的耐腐蚀性能与耐磨性能
稀土镁合金的耐腐蚀性能
• 优异的抗腐蚀性能：稀土元素的加入提高了镁合金的抗腐蚀性能 • 抗氧化性能：稀土元素的加入提高了镁合金的抗氧化性能 • 抗腐蚀疲劳性能：稀土元素的加入提高了镁合金的抗腐蚀疲劳性能
稀土镁合金的耐磨性能
• 良好的耐磨性能：稀土元素的加入提高了镁合金的耐磨性能 • 减摩性能：稀土元素的加入降低了镁合金的摩擦系数 • 抗磨损性能：稀土元素的加入提高了镁合金的抗磨损性能
稀土镁合金的力学性能与物理性能
稀土镁合金的力学性能
• 高强度：稀土元素的加入提高了镁合金的抗拉强度 • 高硬度：稀土元素的加入提高了镁合金的硬度 • 良好的韧性：稀土元素的加入提高了镁合金的抗冲击性 能
耐磨钢--化学成分
耐磨钢--化学成分
文章来源：法钢上海
中、低合金耐磨钢这类钢中通常所含的化学元素有硅、锰、铬、钼、钒、钨、镍、钛、硼、铜、稀土等。
美国很多大中型球磨机的衬板都用铬钼硅锰或铬钼钢制造，其化学成分见表1。
而美国的大多数磨球都用中、高碳的铬钼钢制造。
在较高温度(例如200～500℃)的磨料磨损条件下工作的工件或由于摩擦热使表面经受较高温度的工件，可采用铬钼钒、铬钼钒镍或铬钼钒钨等合金耐磨钢，这类钢淬火后，经中温或高温回火时，有二次硬化效应。
示例：日本JFE-EH500耐磨钢板和德国迪林格DILLIDUR400V/450V/500V系列耐磨钢板等。
稀土合金耐磨管生产标准
稀土合金耐磨管是一种具有优异耐磨性能的管材，广泛应用于矿山、冶金、电力、煤炭等行业。
为了确保稀土合金耐磨管的质量和性能，制定了一系列的生产标准。
下面将详细介绍稀土合金耐磨管的生产标准。
一、材料选择：1. 稀土合金：稀土合金是指以稀土元素为主要合金元素的合金。
选取高纯度的稀土粉末，确保合金成分的准确性和稳定性。
2. 基体材料：常见的基体材料有碳钢、不锈钢等。
根据使用环境和耐磨要求进行合理选择。
二、化学成分：1. 稀土合金的化学成分应符合相关标准规定，确保合金的成分稳定和均匀。
2. 基体材料的化学成分应符合相关标准规定，确保合金与基体的结合强度和稳定性。
三、机械性能：1. 抗拉强度：稀土合金耐磨管的抗拉强度应符合标准规定，通常要求在一定温度下保持一定的强度。
2. 屈服强度：稀土合金耐磨管的屈服强度应符合标准规定，确保在使用过程中不会发生塑性变形。
3. 延伸率：稀土合金耐磨管的延伸率应符合标准规定，确保在受力情况下具有一定的韧性和延展性。
四、耐磨性能：1. 硬度：稀土合金耐磨管的硬度应符合标准规定，通常采用硬度测试仪进行测定。
2. 磨损量：稀土合金耐磨管在一定条件下的磨损量应符合标准规定，常用实验方法有磨损试验机进行测试。
五、工艺要求：1. 稀土合金的制备工艺应符合标准规定，包括合金成分的混合、烧结等工艺环节。
2. 稀土合金与基体材料的结合工艺应符合标准规定，包括焊接、热压等工艺环节。
3. 稀土合金耐磨管的加工工艺应符合标准规定，包括管材的挤压、冷拔、热处理等工艺环节。
六、表面处理：1. 稀土合金耐磨管的表面应进行防腐处理，通常采用喷涂、镀锌等方法。
2. 稀土合金耐磨管的表面粗糙度应符合标准规定，确保与其他设备连接时的密封性和稳定性。
七、检测要求：1. 化学成分分析：对稀土合金耐磨管的化学成分进行分析，确保合金成分符合标准规定。
2. 机械性能测试：对稀土合金耐磨管的抗拉强度、屈服强度、延伸率等进行测试，确保其机械性能满足标准要求。
镍基合金粉末
镍基合金粉末说明： DG.Ni20B 是在 DG.Ni 20A 的基础上为玻璃模具开发的镍铁铬硼硅合金粉末。
性能与 DG.Ni 20A 相似，但价格略低些。
适用于氧―乙炔火焰喷焊工艺，是根据玻璃模具特点开发的用于修复和预喷处理的喷焊合金粉末。
粉末化学成份（ Wt% ） C Cr Si B Fe Ni< 0.1 2.0 ?C 5.0 2.0 -2.8 1.0 -1.3 < 15.0 余量粉末熔化温度：1050 ― 1150℃喷焊层硬度：HRC35 ― 22注意事项： 1. 请严格按氧―乙炔火焰喷焊工艺的要求施焊。
2. 采用中小型喷枪时，宜选用 -150 目的粉末，采用大型喷焊枪时宜选用 -150/+320 目的粉末。
3. 合金粉如有吸潮现象，使用前应进行干燥处理（ 120 ℃，保温 1 小时）。
说明： DG.Ni22AA 是具有较低硬度的镍基合金粉末。
特点是熔点低，润湿性和喷焊性能优良。
在大面积的表面实施一、二步法喷焊工艺均可，喷焊层耐蚀、耐磨，抗高温氧化，机械加工性能较好。
适用于氧―乙炔喷焊工艺，主要用于铸铁、玻璃模具的内腔抗氧化处理和其他金属零部件的强化和修复。
可作钎焊材料。
粉末化学成份（ Wt% ）C Cr Si B Fe Ni< 0.1 < 0.5 2.2 -2.8 0.9-1.5 < 0.1 余量粉末熔化温度：850 ― 950℃喷焊层硬度：HRC18 ― 24注意事项： 1. 请严格按氧―乙炔火焰喷焊工艺的要求施焊。
2. 采用中小型喷枪时，宜选用 -150 目的粉末，采用大型喷焊枪时宜选用 -150/+320 目的粉末。
3. 合金粉如有吸潮现象，使用前应进行干燥处理（ 120 ℃，保温 1 小时）。
DG.WC-Co17说明：DG.WC-Co是高硬度的钨基包覆粉，采用团聚烧结工艺.它是铸造碳化钨表面包覆一层作为保护和粘结用的金属钴层，具有极好的抗磨粒磨损和抗高温氧化的能力。
zg40crnimnmosire标准
ZG40CrNiMnMoSiRe是一种高强度低合金稀土耐热耐磨钢，其化学成分主要包括碳(C)、铬(Cr)、镍(Ni)、锰(Mn)、钼(Mo)、硅(Si)和稀土元素(RE)。
这种钢材的硬度、强度、耐腐蚀性以及热处理性能受到这些元素含量及其相互作用的影响。
特别是添加的稀土元素，可以增强钢材的强度、硬度和韧性，改善其晶粒细化效果，从而提升其综合性能。
此外，根据技术参数显示，ZG40CrNiMnMoSiRe的硬度HRC≥40，冲击韧性αK≥14J/cm2，拉伸强度αB≥700MPa。
这种材料在相同条件下的单位磨损约为高锰钢的1/3，使用寿命是高锰钢的三倍以上。
因此，ZG40CrNiMnMoSiRe被广泛应用于高强度耐磨要求的机械部件，如耐磨弯曲直接管、分支管等。
稀土含量对低铬合金钢性能影响分析
稀土含量对低铬合金钢的性能影响分析摘要：本文对不同稀土含量的低铬合金钢性能进行了实验研究，实验结果表明：为了细化合金钢的组织，获得合适的碳化合物尺寸，使合金元素相互作用良好以及降低有害元素的影响，应将稀土含量控制在0.1%左右。
abstract： the article has carried on the experimental study on the performance of low chromium alloy steel with different rare earth content， the experimental results show that： in order to refine the organization of alloy steel， get the right size of carbon compound， make good interaction of alloy element and reduce the influence of harmful elements， the rare earth content should be controlled at about 0.1%.关键词：合金钢；稀土；力学性能key words： alloy steel；rare earth；mechanical performance 中图分类号：tg142.7 文献标识码：a 文章编号：1006-4311（2013）20-0321-020 引言在炼钢过程中，添加适当的稀土，对合金钢的强化和净化有着良好的作用。
我国稀土资源丰富，合理利用稀土，控制合金钢中稀土的含量尤为重要[1]。
为了合理的利用稀土，探索稀土提高合金钢性能的规律，有必要对稀土与合金钢性能之间的关系进行研究。
1 试验合金钢的选择为了研究稀土对合金钢性能的影响，现以低铬合金模具钢为实验对象，研究稀土与低铬合金模具钢性能之间的关系。
双流县四久稀土合金铸造厂产品规格性能、化学成份、金相组织介绍
产品
规
格
。
磨 球 ／r a m
0
10 0 、
15
中2 0
、
0
、
25
、ห้องสมุดไป่ตู้巾3 0
帆 、
0
中5 0
、
、m 6 0
币7 0
、
6P
、
8
0
d0 9 0
、
中100
、
币1 10
、
0、
12 C
稀土钒钛低铬铸铁球 和段
P + M ，C
磨 段 ／ra m
巾8 × 10
、 中 10 x
12
由 12 × 14
、
中
、
14
x
16
～
15 。
～
15 ．
0 5．
～
0 5 ～
-
．
5O ．
0 ．3 —
01 ．
<
0
．
1
<
O0 ．
5
微量
稀土钒钛低铬
45- 55
铸铁球 和段
>6
7 0 ~ 10 0
< 80
破碎率
|％ < 0 ．3
<1
金相组 织
磨球 与磨段 规 格
材料 『稀 土 钒 钛 高 铬 铸 铁 球 和 段
金相组织 M + M 7C 3+ A r ( 微 )
<
0
0
．
9
<0 04 ．
微量
稀土 高锰 钢
O9～ ． 14
<O7 ．
11 0～ ． 14 O
．
．
