详细内容参见书末附图中某商住楼的建筑设计 说明。
8.1.3 工程做法表
工程做法表主要是对建筑各部位构造做法用表 格的形式加以详细说明。
在表中对各施工部位的名称、做法等详细表达 清楚，如采用标准图集中的做法，应注明所采用标 准图集的代号、做法编号，如有改变，在备注中说 明。
详细内容参见书末附图中某商住楼工程做法表。
总平面图是用正投影的原理绘制的，图形主要是 以图例的形式表示，总平面图的图例采用《总图制 图标准》（GB/T 50103—2001）规定的图例，表 8.2(见P95)是部分常用的总平面图图例符号。
图线的宽度b，应根据图样的复杂程度和比例， 按《房屋建筑制图统一标准》（GB/T 50001—2001） 中图线的有关规定执行。
附图1
8.3 建筑平面图
8.3.1 建筑平面图的形成与作用
建筑平面图是假象用一水平剖切平面从建筑窗 台上一点剖切建筑，移去上面的部分，向下所作的 正投影图，称为建筑平面图，简称平面图。如图8.2 所示是建筑平面图的形成。
建筑平面图反映建筑物的平面形状和大小、内 部布置、墙的位置、厚度和材料、门窗的位置和类 型以及交通等情况，可作为建筑施工定位、放线、 砌墙、安装门窗、室内装修、编制预算的依据。
8.1.4 门窗表
门窗表是对建筑物所有不同类型的门窗统计后 列成的表格，以备施工、预算需要。
在门窗表中应反映门窗的类型、大小、所选用 的标准图集及其类型编号，如有特殊要求，应在备 注中加以说明。
8.2 总平面图
8.2.1 建筑总平面图的形成和用途
将新建工程四周一定范围内的新建、拟建、原有和拆 除的建筑物、构筑物连同其周围的地形、地物状况用水 平投影方法和相应的图例所画出的图样，即为总平面图
主要表示新建房屋的位置、朝向、与原有建筑物的 关系，以及周围道路、绿化和给水、排水、供电条件等 方面的情况，作为新建房屋施工定位、土方施工、设备 管网平面布置，安排在施工时进入现场的材料和构件、 配件堆放场地、构件预制的场地以及运输道路的依据。
8.2.2 建筑总平面图的图示方法与图示内容
8.2.2.1 建筑总平面图的图示方法
（7）指北针或风向频率玫瑰图。在总平面图中 通常画有带指北针的风向频率玫瑰图（风玫瑰）， 如图8.1所示，用来表示该地区常年的风向频率和房 屋的朝向。风玫瑰图是根据当地多年平均统计的各 个方向吹风次数的百分数，按一定比例绘制的，风 的吹向是指从外吹向中心。
（8）绿化规划和给排水、采暖管道和电线布置
图8.1 风向频率玫瑰图
建筑施工图
本章提要
施工图首页的内容，即图纸目录、设计说明、工程做
建筑详图的内容与识读方法，主要有墙身详图、楼梯 详图、卫生间详图等。
本章内容
8.1 施工图首页 8.2 总平面图 8.3 建筑平面图 8.4 建筑立面图 8.5 建筑剖面图 8.6 建筑详图
8.1 施工图首页
8.3.5.1 一层平面图的识读
下面以某商住楼一层平面图为例说明建筑平面图 的读图方法（参见附图3
8.2.2.2 建筑总平面图的图示内容
（1）图名、比例。 （2）新建建筑所处的地形。 （3）新建建筑的具体位置，在总平面图中应详 细地表达出新建建筑的定位方式。 （4）注明新建房屋底层室内地面和室外整平地
（5）相邻有关建筑、拆除建筑的大小、位置或
（6）附近的地形、地物等，如道路、河流、水沟、 池塘、土坡等。
8.2.3 建筑总平面图的识读
下面以某商住楼总平面图为例说明建筑总平面图 的识读方法。如附图1所示
（1）了解图名、比例。 （2）了解工程性质、用地范围、地形地貌和周 围环境情况。 （3） （4）了解新建建筑的平面形状和准确位置。 （5）了解新建房屋四周的道路、绿化。
（6）了解建筑物周围的给水、排水、供暖和供 电的位置，管线布置走向。
（4）表示电梯、楼梯的位置及楼梯上下行方向 及主要尺寸。
（5）表示阳台、雨篷、台阶、斜坡、烟道、通 风道、管井、消防梯、雨水管、散水、排水沟、花
（6）画出室内设备，如卫生器具、水池、工作 （7）表示地下室、地坑、地沟、墙上预留洞、 （8）在底层平面图上还应画出剖面图的剖切符
（9） （10）综合反映其他工种如水、暖、电、煤气 等对土建工程的要求：各工种要求的水池、地沟、 配电箱、消火栓、预埋件、墙或楼板上的预留洞等
建筑平面图常用的比例是1∶50、1∶100或 1∶200，其中1∶100使用最多。
建筑平面图的方向宜与总平面图的方向一致， 平面图的长边宜与横式幅面图纸的长边一致。
8.3.3 建筑平面图的图示内容
（1）表示所有轴线及其编号，以及墙、柱、墩
（2）表示出所有房间的名称及其门窗的位置、
（3）注出室内外的有关尺寸及室百度文库楼地面的标
图8.2 建筑平面图的形成
8.3.2 建筑平面图的图示方法
一般房屋有几层，就应有几个平面图。 一般房屋有底层平面图、标准层平面图、顶层 平面图即可，在平面图下方应注明相应的图名及采 用的比例。 因平面图是剖面图，因此应按剖面图的图示方 法绘制，即被剖切平面剖切到的墙、柱等轮廓用粗 实线表示，未被剖切到的部分如室外台阶、散水、 楼梯以及尺寸线等用细实线表示，门的开启线用中 粗实线表示。
（11）屋顶平面图上一般应表示出女儿墙、檐 沟、屋面坡度、分水线与雨水口、变形缝、楼梯间、 水箱间、天窗、上人孔、消防梯及其他构筑物、索 引符号等。
8.3.4 建筑平面图中的图例符号
建筑平面图是用各种图线和图例符号表示，国 标中规定了常用的图例符号，如表8.3所示(详见P100)。
8.3.5 建筑平面图的识读
8.1.1 图纸目录
图纸目录是查阅图纸的主要依据，包括图纸的 类别、编号、图名以及备注等栏目。
图纸目录一般包括整套图纸的目录，应有建筑 施工图目录、结构施工图目录、给水排水施工图目 录、采暖通风施工图目录和建筑电气施工图目录。
表8.1(见P93)是某商住楼施工图图纸部分目录。
8.1.2 设计说明
建筑设计说明是施工图样的必要补充，主要是 对图样中未能表达清楚的内容加以详细的说明，通 常包括工程概况、建筑设计的依据、构造要求以及 对施工单位的要求。
8.1.3 工程做法表
工程做法表主要是对建筑各部位构造做法用表 格的形式加以详细说明。
在表中对各施工部位的名称、做法等详细表达 清楚，如采用标准图集中的做法，应注明所采用标 准图集的代号、做法编号，如有改变，在备注中说 明。
详细内容参见书末附图中某商住楼工程做法表。
总平面图是用正投影的原理绘制的，图形主要是 以图例的形式表示，总平面图的图例采用《总图制 图标准》（GB/T 50103—2001）规定的图例，表 8.2(见P95)是部分常用的总平面图图例符号。
图线的宽度b，应根据图样的复杂程度和比例， 按《房屋建筑制图统一标准》（GB/T 50001—2001） 中图线的有关规定执行。
附图1
8.3 建筑平面图
8.3.1 建筑平面图的形成与作用

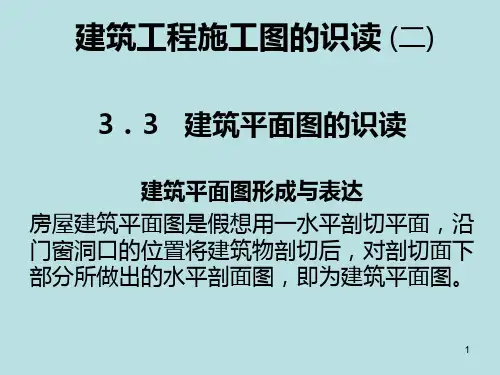

建筑平面图是假象用一水平剖切平面从建筑窗 台上一点剖切建筑，移去上面的部分，向下所作的 正投影图，称为建筑平面图，简称平面图。如图8.2 所示是建筑平面图的形成。
建筑平面图反映建筑物的平面形状和大小、内 部布置、墙的位置、厚度和材料、门窗的位置和类 型以及交通等情况，可作为建筑施工定位、放线、 砌墙、安装门窗、室内装修、编制预算的依据。
8.1.4 门窗表
门窗表是对建筑物所有不同类型的门窗统计后 列成的表格，以备施工、预算需要。
在门窗表中应反映门窗的类型、大小、所选用 的标准图集及其类型编号，如有特殊要求，应在备 注中加以说明。
8.2 总平面图
8.2.1 建筑总平面图的形成和用途
将新建工程四周一定范围内的新建、拟建、原有和拆 除的建筑物、构筑物连同其周围的地形、地物状况用水 平投影方法和相应的图例所画出的图样，即为总平面图
主要表示新建房屋的位置、朝向、与原有建筑物的 关系，以及周围道路、绿化和给水、排水、供电条件等 方面的情况，作为新建房屋施工定位、土方施工、设备 管网平面布置，安排在施工时进入现场的材料和构件、 配件堆放场地、构件预制的场地以及运输道路的依据。
8.2.2 建筑总平面图的图示方法与图示内容
8.2.2.1 建筑总平面图的图示方法
（7）指北针或风向频率玫瑰图。在总平面图中 通常画有带指北针的风向频率玫瑰图（风玫瑰）， 如图8.1所示，用来表示该地区常年的风向频率和房 屋的朝向。风玫瑰图是根据当地多年平均统计的各 个方向吹风次数的百分数，按一定比例绘制的，风 的吹向是指从外吹向中心。
（8）绿化规划和给排水、采暖管道和电线布置
图8.1 风向频率玫瑰图
建筑施工图
本章提要
施工图首页的内容，即图纸目录、设计说明、工程做
建筑详图的内容与识读方法，主要有墙身详图、楼梯 详图、卫生间详图等。
本章内容
8.1 施工图首页 8.2 总平面图 8.3 建筑平面图 8.4 建筑立面图 8.5 建筑剖面图 8.6 建筑详图
8.1 施工图首页
8.3.5.1 一层平面图的识读
下面以某商住楼一层平面图为例说明建筑平面图 的读图方法（参见附图3
8.2.2.2 建筑总平面图的图示内容
（1）图名、比例。 （2）新建建筑所处的地形。 （3）新建建筑的具体位置，在总平面图中应详 细地表达出新建建筑的定位方式。 （4）注明新建房屋底层室内地面和室外整平地
（5）相邻有关建筑、拆除建筑的大小、位置或
（6）附近的地形、地物等，如道路、河流、水沟、 池塘、土坡等。
8.2.3 建筑总平面图的识读
下面以某商住楼总平面图为例说明建筑总平面图 的识读方法。如附图1所示
（1）了解图名、比例。 （2）了解工程性质、用地范围、地形地貌和周 围环境情况。 （3） （4）了解新建建筑的平面形状和准确位置。 （5）了解新建房屋四周的道路、绿化。
（6）了解建筑物周围的给水、排水、供暖和供 电的位置，管线布置走向。
（4）表示电梯、楼梯的位置及楼梯上下行方向 及主要尺寸。
（5）表示阳台、雨篷、台阶、斜坡、烟道、通 风道、管井、消防梯、雨水管、散水、排水沟、花
（6）画出室内设备，如卫生器具、水池、工作 （7）表示地下室、地坑、地沟、墙上预留洞、 （8）在底层平面图上还应画出剖面图的剖切符
（9） （10）综合反映其他工种如水、暖、电、煤气 等对土建工程的要求：各工种要求的水池、地沟、 配电箱、消火栓、预埋件、墙或楼板上的预留洞等
建筑平面图常用的比例是1∶50、1∶100或 1∶200，其中1∶100使用最多。
建筑平面图的方向宜与总平面图的方向一致， 平面图的长边宜与横式幅面图纸的长边一致。
8.3.3 建筑平面图的图示内容
（1）表示所有轴线及其编号，以及墙、柱、墩
（2）表示出所有房间的名称及其门窗的位置、
（3）注出室内外的有关尺寸及室百度文库楼地面的标
图8.2 建筑平面图的形成
8.3.2 建筑平面图的图示方法
一般房屋有几层，就应有几个平面图。 一般房屋有底层平面图、标准层平面图、顶层 平面图即可，在平面图下方应注明相应的图名及采 用的比例。 因平面图是剖面图，因此应按剖面图的图示方 法绘制，即被剖切平面剖切到的墙、柱等轮廓用粗 实线表示，未被剖切到的部分如室外台阶、散水、 楼梯以及尺寸线等用细实线表示，门的开启线用中 粗实线表示。
（11）屋顶平面图上一般应表示出女儿墙、檐 沟、屋面坡度、分水线与雨水口、变形缝、楼梯间、 水箱间、天窗、上人孔、消防梯及其他构筑物、索 引符号等。
8.3.4 建筑平面图中的图例符号
建筑平面图是用各种图线和图例符号表示，国 标中规定了常用的图例符号，如表8.3所示(详见P100)。
8.3.5 建筑平面图的识读
8.1.1 图纸目录
图纸目录是查阅图纸的主要依据，包括图纸的 类别、编号、图名以及备注等栏目。
图纸目录一般包括整套图纸的目录，应有建筑 施工图目录、结构施工图目录、给水排水施工图目 录、采暖通风施工图目录和建筑电气施工图目录。
表8.1(见P93)是某商住楼施工图图纸部分目录。
8.1.2 设计说明
建筑设计说明是施工图样的必要补充，主要是 对图样中未能表达清楚的内容加以详细的说明，通 常包括工程概况、建筑设计的依据、构造要求以及 对施工单位的要求。
