压力式水位计及雨量计原理和安装说明书

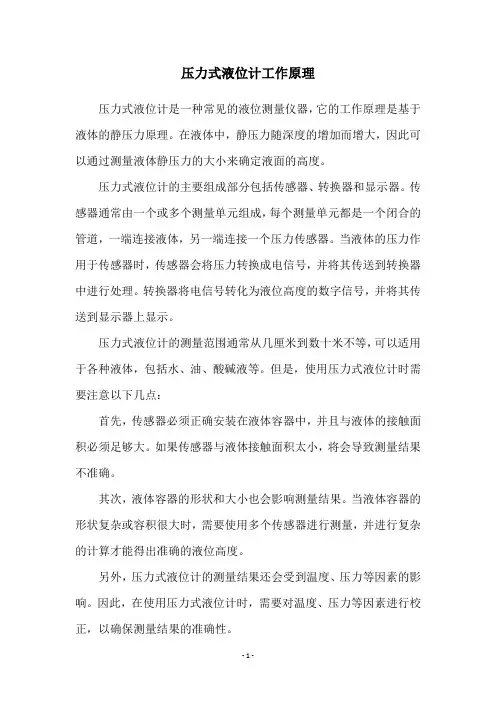

3.3.1.1 压力式遥测水位计

在水利水电工程、水情预报、水利调度等部门的应用中，压力式遥测水位计主要用作水位远传及显示、水位遥测接口、水位长期记录及固态存贮，其最大优点是无需建造水位测井及井台，安装移动极为方便，适用于江河、湖泊、水库、及地下水环境中。

压力式遥测水位计一般具有水位显示和并行BCD码输出接口或标准RS-232、RS485通讯口，可直接和监控终端、MODEM、卫星通讯数据终端、水位固态存贮器和计算机相接，完成现场数据采集任务。

WYD10型压力式遥测水位计采用进口弹性材料和先进的工艺，具有灵敏度高、性能稳定，有良好的抗冲击过载能力，用于许多工业过程较弱的腐蚀性介质中,可作各种静、动态液体的压力测量。不锈钢全封焊结构具有良好的防潮能力及优异的介质兼容性。

图2：PT601型压力式遥测水位

主要技术指标：

⏹最大水位变幅：10m或20m

⏹精度：2‰变幅±1cm

⏹最大静水压力：150%变幅

⏹最小分辨值：1mm

⏹输出编码方式：并行BCD码或标准RS-232、RS-485通讯

口

⏹传输距离：小于2km（电缆另购）

⏹环境温度：-10℃至40℃，与传感器接触的水不能结冰

⏹适应于所有的水位测量。

图5：压力式遥测水位探头

3.3.1.2 编码式遥测水位计

WFH-2型全量机械编码水位计由水位传感器部分和水位显示器部分组成，自身配套后，可有线遥测实时水位。用于江河、湖泊、水库、渠道、地下水及各种水工建筑物处的水位测量。该仪器作为水位传感器可与各种水位遥测系统配套，如：水情自动测报系统、水位数据收集、存储、处理系统等。

（1）仪器特点

⏹浮子传感：仪器结构简单，性能稳定，工作可靠使用及维修

方便

⏹测井结构：井径小，可采用工业管材，因而投资和建造费用

低、施工周期短

⏹机械编码：不需电源工作，故无电源投资和掉电、雷击之虞

⏹格雷码制：不存在单值性误差，读数无模糊区

⏹结构设计：积木化、标准化、通用化，便于装配、检修

⏹关键器件：择优进口国际名牌产品，性能稳定，工作可靠。

（2）仪器结构与工作原理

WFH-2型全量机械编码水位传感器，由水位传感部分和轴角编码器部分组成。水位传感部分以浮子传感水位，测井中变化的水位使浮子上升或下降,浮子借悬索将水位升降的直线运动传送给水位轮,使水位轮产生圆周运动,带动轴角编码器旋转将水位模拟量A编码转

换为相应的数字量D,以开关量的形式并行输出。有线远传采用多芯电缆连接显示部分；无线远传则通过数传仪、电台将信号输出。

（3）主要技术指标

⏹浮子直径：Ф15cm

⏹水位轮工作周长：32cm

⏹平衡锤直径：Ф2cm

⏹测量范围：40m( 特殊：80m )

⏹分辨力：1cm

⏹最大水位变率：100cm/min

⏹水位轮启动力矩：≤0.015m

⏹编码码制：格雷码

⏹显示方式：机械数字显示（编码器上）

⏹显示位数：四位水位值（cm）

⏹准确度：≤10m量程时，≤0.2% FS；＞10m量程时, ≤0.3%

FS

⏹工作环境温度：-10℃～+50℃（测井水体不结冰）。

图3：WFH-2型全量机械编码水位计

工程建设的主要内容包括：测站房建设，遥测终端、雨量计、太阳能板以及避雷接地等设备的安装。

5.1 工程安装准备

1)工程实施组应了解并熟悉相关设备性能指标和操作方法,与用户对工程实施达程共识,合理安排各阶段的任务及工作量。

2)设备交付:按客户要求准备设备,线缆及各种软硬件产品.工程实施组通知客户到货时间,数量.对于交付的设备要填写产品交付清单。

5.2 设备安装

1)依据施工图安装固定机架,把设备安装到机架上。

2)布放各种线缆,测试并标识。

3)用万用表检查各连接线及供电电压。

4)在确认一切正常后,设备加电,检查设备的启动和运行。

5)对设备进行参数配置和调试,并对所设参数进行记录。

6)在整个工程实施过程中,应有随工记录单,详细记录工程进程、问题及其解决方法。

5.3 分项安装要求

5.3.1测站房（略）。

安放仪器设备的测站房一般选在民房内,都能防雨,防潮,并有专人看管。

5.3.2 雨量计安装

为保证雨量计安装的水平牢固，应预先在房顶上用混凝土浇筑安装基座，预埋地脚螺栓，地脚螺栓应制作在同一水平面上，水平预埋。雨量计安装基座的布设应考虑安装点上方45°圆锥空间范围内无遮挡物。

雨量计安装设施的详细施工设计图见“5.5 遥测站设施设备安装”。

5.3.3 水位计安装

水位计安装在水库启闭机房现有的细井上面，需要专门设计合适的安装台面，保证水位计正常运转。

安装设施的详细施工设计图见“5.5 遥测站设施设备安装”。

5.3.4 太阳能板安装

为保证太阳能电池板能最佳采集太阳辐射能量，太阳能电池板支架的仰角应设置为安装点的经纬度+5°，本系统位于北半球纬度32°左右，太阳能电池板支架的仰角应设置为37°。

太阳能电池板支架安装基座固定在屋顶平台上，预先浇筑，预埋地脚累栓，预埋的地脚累栓应能保证太阳能板安装面向正南方，且太阳能电池板支架必须高出女儿墙，其南面不得有任何遮挡物，以保证阳光充足。此外，太阳能电池板支架应安装在雨量计安装点的对角处，原则是相互不遮挡。

5.3.5 避雷接地系统安装

（1）避雷针

采用长2米，直径为12亳米的圆钢，在房顶用水泥浇筑固定。

（2）引下经
