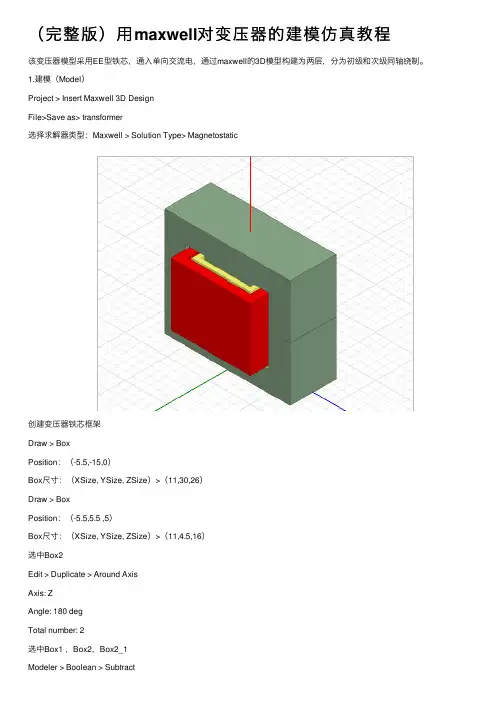

该变压器模型采用EE型铁芯，通入单向交流电，通过maxwell的3D 模型构建为两层，分为初级和次级同轴绕制。
1.建模（Model）
Project > Insert Maxwell 3D Design
File>Save as> transformer
选择求解器类型：Maxwell > Solution Type> Magnetostatic
创建变压器铁芯框架
Draw > Box
）（-5.5,-15,0Position：
11,30,26）XSize, YSize, ZSize）>（Box尺寸：（Draw > Box
-5.5,5.5 ,5（）：Position
11,4.5,16）（）尺寸：（BoxXSize, YSize, ZSize>Box2
选中Edit > Duplicate > Around Axis
Axis: Z
Angle: 180 deg
Total number: 2
选中Box1 ，Box2，Box2_1
Modeler > Boolean > Subtract
Blank Parts: Box1
Tool Parts: Box2，Box2_1
不要选：“Clone tool objectsbefore subtracting”
Draw > Box（创建Gap（缺口））
Position：（-5.5,15 ,12.98）
Box尺寸：（XSize, YSize, ZSize）>（11,30,0.04）
选中Box1 ，Box3
Modeler > Boolean > Subtract
Blank Parts: Box1
Tool Parts: Box3
不要选：“Clone tool objectsbefore subtracting”
选中Box1
Modeler > Boolean > Separate Bodies
将分离后的模型分别重命名为：“Core_up”（原Box1）和“Core_down”将两者的材料重设为：“ferrite”为铁氧体的材料属性。
创建线圈
初级绕组
Modeler > Grid Plane > YZ
Draw > Rectangle
Position：（0,6 ,5.5）
Box尺寸：（XSize, YSize, ZSize）>（0,1,15）
Modeler > Grid Plane > XY
Draw > Rectangle
Position：（-6,-6 ,13）
Box尺寸：（XSize, YSize, ZSize）>（12,12,0）
选中Rectangle2
Modeler > Delete Last Operation（形成Rectangle1围绕的轨迹）
选中Rectangle1，Rectangle2
（可以形成环形线圈）Draw > Sweep > Along PathAngle of twist: 0deg
Draft Angle: 0deg
Draft type: Round
次级绕组
Modeler > Grid Plane > YZ
Draw > Rectangle
Position：（0,7.5 ,5.5）
Box尺寸：（XSize, YSize, ZSize）>（0,2,15）
Modeler > Grid Plane > XY
Draw > Rectangle
Position：（-7.5,-7.5 ,13）
Box尺寸：（XSize, YSize, ZSize）>（15,15,0）
选中Rectangle4
Modeler > Delete Last Operation
选中Rectangle3，Rectangle4
Draw > Sweep > Along Path
Angle of twist: 0deg
Draft Angle: 0deg
Draft type: Round
Coil_in, Coil_out
重命名为：Rectangle4 和Rectangle2将．
Copper
的材料改为将所有Coil ）创建激励电流加载面（Create Section 选中所有线圈Modeler > Surface > Section
YZ选中平面Modeler > Boolean > Separate Bodies
Edit > Delete（删除多余的面）
将生成的截面重命名为：Section1, Section2
创建计算区域（Region）
Draw > Region
）设置激励2.（Assign ExcitationSection1
选中内层线圈截面：Maxwell 3D> Excitations > Assign > Current Name: chuji
Value: 10A
Type: Stranded
选外层线圈截面：Section2
Maxwell 3D> Excitations > Assign > Current
Name: 次级
Value: 15A
Type: Stranded
3.设置自适应计算参数（Create Analysis Setup）
Maxwell 3D > Analysis Setup > Add Solution Setup
最大迭代次数：Maximum number of passes ：10
误差要求：Percent Error: 1%
每次迭代加密剖分单元比例：Refinement per Pass : 30%
设置非线性残差：nonlinear residual: 0.001
4.设置计算参数（Assign Executive Parameter）
Maxwell > Parameters > Assign > Matrix
弹出Matrix 窗口
在Setup子菜单下，include栏中确认打钩
在Post Processing子菜单下，Turns栏中初级对应的改为30 Turns栏中次级对应的改为300
设置参数Force
Maxwell > Parameters > Assign > Force
点击OK。
网格剖分的话，由于模型简单，用软件自己剖分就好了。
5. Check & Run
6. 查看结果
Maxwell3D/result/solution data
线圈受力。
电感信息
选中物体，执行Maxwell 3D/Fields/Plot mesh 命令，可以图形显示变压器模型剖分情况。
Done
Object，点击选中选中物体，执行Maxwell 3D/Fields/Fields/B,。
