供配电系统建设方案

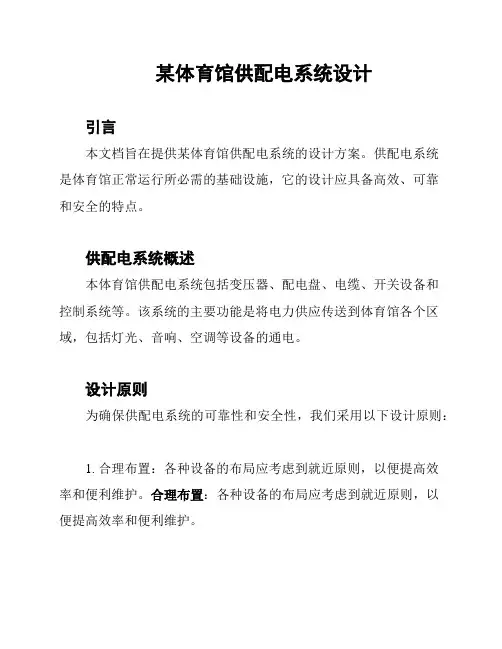

某体育馆供配电系统设计
某体育馆供配电系统设计引言本文档旨在提供某体育馆供配电系统的设计方案。
供配电系统是体育馆正常运行所必需的基础设施，它的设计应具备高效、可靠和安全的特点。
供配电系统概述本体育馆供配电系统包括变压器、配电盘、电缆、开关设备和控制系统等。
该系统的主要功能是将电力供应传送到体育馆各个区域，包括灯光、音响、空调等设备的通电。
设计原则为确保供配电系统的可靠性和安全性，我们采用以下设计原则：1. 合理布置：各种设备的布局应考虑到就近原则，以便提高效率和便利维护。
合理布置：各种设备的布局应考虑到就近原则，以便提高效率和便利维护。
2. 降低能耗：采用高效节能设备，如LED灯光和可变频空调系统，以降低能耗和运行费用。
降低能耗：采用高效节能设备，如LED灯光和可变频空调系统，以降低能耗和运行费用。
3. 备份和保护机制：提供备用发电机和UPS系统，以应对突发停电情况，并保护设备免受电力波动和过载的影响。
备份和保护机制：提供备用发电机和UPS系统，以应对突发停电情况，并保护设备免受电力波动和过载的影响。
4. 安全性考虑：确保供配电系统符合相关安全标准，采用合适的绝缘和接地措施，预防电击和火灾等安全事故的发生。
安全性考虑：确保供配电系统符合相关安全标准，采用合适的绝缘和接地措施，预防电击和火灾等安全事故的发生。
供配电系统设计方案根据体育馆的规模和用电需求，我们设计了以下供配电系统方案：1. 变压器和配电盘：根据电力需求和负荷要求，选用容量合适数的变压器和配电盘，确保电能的正常传送和分配。
变压器和配电盘：根据电力需求和负荷要求，选用容量合适数的变压器和配电盘，确保电能的正常传送和分配。
2. 电缆布线：选择合适的电缆，按照规范进行布线，以减少能耗和电压损失。
电缆布线：选择合适的电缆，按照规范进行布线，以减少能耗和电压损失。
3. 开关设备：采用高品质的开关设备，确保其可靠性和安全性。
开关设备：采用高品质的开关设备，确保其可靠性和安全性。
供配电施工组织方案范本
供配电施工组织方案一、施工目标与原则1. 目标：确保供配电系统的安全、稳定、高效运行，满足生产和生活用电需求。
2. 原则：坚持科学组织、安全第一、质量优先、环保为本、成本合理。
二、施工组织结构1. 成立供配电施工领导小组，负责统筹协调各项工作。
2. 设立技术组、安全组、质量组、成本组等专项工作小组，负责具体实施。
三、施工进度计划1. 制定详细的施工进度表，明确各阶段的任务、时间节点和负责人。
2. 定期对施工进度进行检查和调整，确保按计划完成。
四、施工现场布置1. 合理规划施工现场，设置明显的安全警示标志和安全防护设施。
2. 保持施工现场整洁，材料堆放有序，道路畅通。
五、施工安全保障1. 制定完善的安全管理制度和操作规程，加强员工安全培训。
2. 定期进行安全检查，及时发现和消除安全隐患。
3. 配备必要的安全设施和器材，确保员工人身安全。
六、施工质量控制1. 建立严格的质量管理体系，确保施工质量符合国家和行业标准。
2. 加强施工过程的质量控制，做到每道工序有检查、有验收。
3. 对不合格的施工项目及时整改，确保最终工程质量合格。
七、施工环境保护1. 采取有效措施减少施工对环境的影响，如控制施工噪音、减少扬尘等。
2. 合理利用资源，减少能源消耗，提高资源利用效率。
3. 建立环保管理制度，加强员工环保意识教育。
八、施工成本预算1. 根据施工图预算和工程量清单，制定详细的成本预算。
2. 对施工过程中的各项费用进行严格控制，确保成本不超预算。
3. 对成本偏差进行分析和调整，提高成本管理水平。
九、施工应急预案1. 针对可能出现的突发事件，制定相应的应急预案。
学校供配电系统设计方案
学校供配电系统设计方案
为了保障学校供配电系统的安全稳定运行，满足学校正常教学及生活用电需求，设计方案应包括以下内容：
一、供电方案设计
学校供电系统的供电来源应该根据学校所处位置和周围供电情况等因素综合考虑。
如能接入市区供电网，则推荐接入市区220V电网。
如果无法接入市区电网，则应考虑建设学校自有的小型煤电站或太阳能发电站等，以保障学校的日常供电需求。
同时，为了防范电力事故的发生，需增设应急发电机组。
二、配电系统设计
1. 主配电室的设计：负责学校供电的整体控制和调度，主要将来自总配电室的电力能量转输到各用电系统。
2. 分配配电室的设计：设计在各用电系统或各栋楼内，如教学楼、宿舍楼等，接受主配电室分配的电能，分别供应到终端。
3. 单位配电室的设计：为各个单位提供本单位用电的配电室，可根据该单位所在的楼层和用电负荷等情况，设计相应的策略。
三、用电系统设计
1. 电力用电设施的设计：包括教学楼用电、宿舍楼用电、办公楼用电、实验室用电等，需要根据各种用电设施的特点来做出合理设计，确保其安全可靠，满足日常教学及生活用电需求。
2. 安全设施的设计：包括电气保护设备、隔离开关、接地装置、过载保护器等安全设备的选择和布置，以确保学校供配电系统的安
全性。
3. 用电系统的管理和监控：采用现代化的用电监控系统和智能
化设备，例如智能电表、温度监控、烟雾探测器、气体泄漏监测器等，以实现电力设施的远程监控，提高用电安全性。
以上是学校供配电系统设计方案的主要内容，具体可根据学校
实际情况进行补充和调整。
总体来说，本方案以安全、可靠、经济、环保为指导思想，提高学校供配电系统的性能、降低学校的用电成本。
项目6供配电系统的方案设计
项目6供配电系统的方案设计项目6为供配电系统的方案设计提供了一个综合评估和分析的基础，旨在提高供配电系统的稳定性和可靠性，同时提高设备的能效性和经济效益。
本文将介绍供配电系统的设计原则、关键技术及实施方案。
一、设计原则1.1 安全性：确保供配电系统的安全可靠运行，预防火灾和其他损害，减少对人身安全的风险。
1.2 可靠性：保证供配电系统的稳定运行，防止电力故障，并进行必要的故障恢复措施。
1.3 经济性：确保供配电系统按照最小资本负担最大程度地满足负荷要求。
1.4 灵活性：能够应对变化中的负荷需求和使用特殊设备的要求。
1.5 环保性：确保供配电系统的设计方案考虑环境因素，减少对自然资源的污染和消耗。
二、关键技术2.1 电力系统规划：根据用户负荷需求、供电网络结构和可靠性等因素，选择合适的电力系统规划方案。
2.2 供电设备选型：选择市场上最优质的供电设备，包括变压器、配电盘、电缆线路，确保供电设备符合质量、安全和可靠性标准。
2.3 自动化技术：通过数据传输系统、变频器、PLC和人机界面开展现代化的自动化控制，实现设备的自动化控制、数据采集和处理。
2.4 统计分析技术：利用计算机技术开发数据处理软件，实现从数据中挖掘和分析隐藏在数据中的规律，按照供电负荷变化进行实时调节和优化。
三、实施方案3.1 设计框架：首先确定供配电系统的总体设计框架。
包括不同场景下的负荷流程，供电设备的选型和配置，以及系统安全规范、有效性、可靠性和可维护性的保证方案。
3.2 计算方案：根据电力供应和负荷变化的数据，进行供配电系统的负载流计算，确定设备容量，选择合适的电源及关联设备。
3.3 安全方案：确定安全方案，包括供配电系统的安全规范、可靠性，选择保护措施、配备安全措施及应急措施，保证供配电系统的安全可靠运行。
3.4 实现方案：展开供配电系统的执行方案，包括设备采购、相关技术调试、应用培训和数据采集。
3.5 维护方案：确保供配电系统经过更换设备、日常维护、故障诊断和设备检修后，在保持原有设计和运行效果的同时，推进供配电系统的更新迭代。
机修厂供配电系统设计方案
机修厂供配电系统设计方案供配电系统是机修厂正常运营的重要基础设施之一，它的设计方案直接关系到机修厂的稳定运行和电力安全。
下面将介绍一个供配电系统设计方案，包括电源接入、配电系统、电器设备选择等。
一、电源接入1.选址：机修厂选择在交通便利、用电容量大、电力负荷稳定的地方建设，避免进电线路长、电力供应不稳定的情况。
2.供电方式：根据机修厂的用电需求和当地电力供应情况，可以选择接入市电或者使用独立发电机组供电。
如果选择接入市电，还需要考虑并报备电力公司的接入容量，并设置断路器、电动开关和接地装置等电力设备。
二、配电系统1.电缆选择：根据机修厂的用电容量和距离要求，选择适当规格的电缆，使用铠装电缆或者防火电缆，确保供电安全。
2.主配电室：设置一个主配电室，用来接收进电线路和对电力进行分配。
主配电室应该具备良好的通风设备和防火措施，并设有监测和保护装置，如电动开关和电流互感器等。
3.首次分配：主配电室接收进电线路后，可以通过开关柜分配电力给不同的区域或设备。
根据机修厂的需求，可以设置多个分配柜，每个分配柜负责一个区域或设备的供电。
4.次级分配：为了细分供电区域和提高设备的供电安全性，还可以设置次级分配柜，将电力进一步分配给具体的设备或工作区域。
次级分配柜应该设有独立的开关控制，以及对应设备或区域的保护措施，如漏电保护器和过载保护器等。
三、电器设备选择1.断路器：根据机修厂的用电需求和负载大小，选择适当规格的断路器。
断路器应该具备过载保护和短路保护功能，确保供电安全。
2.开关：选用耐用、可靠的电动开关，确保供电线路的灵活控制和安全断开。
3.接地装置：为了保证电能安全地导入地下，必须设置有效的接地装置，避免人员触电和设备运行异常。
4.监测和保护装置：为了实时监测供配电系统的工作状态，可以布设电流互感器、电压互感器和温度传感器等，将监测数据传输到监控中心，实现远程监控和故障报警。
通过以上供配电系统设计方案，机修厂可以保证稳定、可靠的电力供应，提高生产效率和工作安全性。
供配电系统安装施工方案
供配电系统安装施工方案1.方案背景2.安装施工前的准备工作在安装施工之前，需要进行以下准备工作：-执行电力规划：通过研究建筑或设备的电力需求，确定供电系统的容量、电源位置和配电路线。
-确定材料和设备清单：根据电力规划结果，确定所需的电缆、插座、开关、保护装置等材料和设备清单。
-安排人力和时间计划：确定施工所需的人力资源，制定施工时间计划，并安排相关人员的工作任务。
-申请必要的许可证和批准：根据当地的法规和标准，申请施工所需的许可证和批准文件。
3.安装施工步骤-安装电缆和配线管道：根据电力规划结果，先安装电缆和配线管道。
确保电缆和配线管道的安装符合相关安全标准，并且布线清晰明了。
-安装电源设备：根据电力规划结果，安装主配电盘、变压器、发电机等电源设备。
确保设备的安装牢固可靠，并按照相关安全标准进行接地和绝缘测试。
-安装配电盘和配电箱：根据电力规划结果，安装配电盘和配电箱。
确保盘箱的安装位置合理，同时符合相关安全标准。
对于配电盘和配电箱的接线，要保证布线清晰、可靠，并使用合适的绝缘材料进行包覆和固定。
-进行系统测试：在安装施工完成后，对供配电系统进行系统测试。
包括电压测试、电流测试、绝缘测试、接地测试等。
确保系统运行正常，并符合相关安全标准和法规。
-编制系统操作手册：在安装施工完成后，编制供配电系统的操作手册。
手册中包括系统的拓扑图、电缆布线图、设备参数和操作步骤等。
确保未来系统的维护和操作工作能够顺利进行。
4.安全标准和质量控制在供配电系统的安装施工过程中，需要严格遵守相关的安全标准和质量控制要求。
包括但不限于以下内容：-考虑人身安全：施工人员必须佩戴合适的个人防护设备，遵守施工现场的安全规范，确保不发生触电和其他危险事故。
-选择合格的材料和设备：使用符合国家和行业标准的电缆、插座、开关、保护装置等材料和设备。
避免使用低质量或假冒伪劣产品。
-严格按照规划进行施工：遵循电力规划的要求进行施工，确保布线合理、接线可靠，并进行必要的测试和检查。
数据中心机房供配电系统方案
数据中心机房供配电系统方案一、概述二、系统设计1.电源供应为了确保电力供应的连续性和稳定性，数据中心机房供配电系统应采用双路电源供应设计，即主电源和备用电源。
主电源以电力公司的供电为主，备用电源包括UPS（不间断电源）和发电机组。
2.UPS设计UPS是数据中心供电系统的第一道防线，它能够在电力中断时提供临时电力支持，保证数据中心的正常运行。
UPS应采用并联并备份的设计，以提高可用性和可靠性。
此外，UPS的容量应根据实际数据中心负载的需求进行合理规划，并保证不低于冗余容量。
3.发电机组设计发电机作为备用电源的重要组成部分，在主电源中断时提供长时间的电力支持。
应采用多台发电机并联备用的设计，以提高系统的可用性。
发电机组的容量应根据实际负载需求进行合理规划，并保证不低于冗余容量。
同时，还需要考虑到发电机组的排放、降噪等方面的技术要求。
4.配电设计数据中心机房的配电系统应从总配电室（TSS）开始，通过主配电柜（MDB）和次级配电柜（SDB）将电力供应到机架级别。
主配电柜和次级配电柜应采用N+1的冗余设计，以确保配电的可靠性和连续性。
此外，配电柜需要具备过载保护、电能质量监测、电气火灾监测等功能。
在机架级别，应使用PDU（电源分配器）将电力供应到服务器、网络设备以及其他设备。
5.接地设计由于数据中心机房内有大量电气设备，为了确保人员和设备的安全，接地系统是非常重要的。
接地系统应符合相关的电气规范标准，并确保接地电阻低于规定值。
此外，在数据中心机房的地板上应设置金属网格接地，以降低静电的积累。
6.监控与管理数据中心机房的供配电系统应与监控系统结合，实现对系统运行状态的实时监测和告警报警。
监控系统应能够监测UPS的输入和输出电压、频率、负载情况等参数，以及发电机组的状态。
此外，还应配备远程管理功能，方便运维人员进行远程检修和管理。
三、系统要求1.高可用性和可靠性：供配电系统应具备高可用性，能够保证电力连续供应，并具备可靠性，短时间内自动转换为备用电源。
供配电施工方案
供配电施工方案一、背景介绍供配电施工方案是指在建筑物或工业设施中进行电力供应与配电相关工程的实施方案。
该方案通常包括供电系统设计、设备选型、线路布置、回路保护、电缆敷设、设备安装、接地系统等内容。
本文将针对供配电施工方案进行详细介绍。
二、供配电系统设计供配电系统设计是任何供配电施工方案的重要环节。
首先，我们需要根据建筑物的功率需求和设备的用电要求进行负荷计算。
然后，根据计算结果确定配电设备的容量大小，包括配电箱、断路器、接触器等。
接下来，根据建筑物的布局和用电设备的位置,设计合理的电缆线路以及灯、插座等配电回路的布置。
设计过程中还需要考虑电源的选择，如交流供电、直流供电或是太阳能等。
同时，为确保系统的可靠性和安全性，还需要进行相应的回路保护装置的选择，例如过载保护器、漏电保护器、接地保护装置等。
三、设备选型设备选型是供配电施工方案的另一个关键环节。
根据设计要求和实际情况，我们需要选择合适的供配电设备。
首先，配电箱是供配电系统的核心组成部分，我们需要选择合适的配电箱，其容量要能满足负荷需求，并具备良好的耐用性和防护性能。
其次，断路器是供配电系统中的重要保护装置，我们需要根据电气负荷的特点和安全要求来选择合适的断路器。
同时，还需要注意设备的品牌、信誉、质量等因素。
对于特殊要求的设备，如UPS电源、发电机组等，也需要根据具体需求进行选型。
四、线路布置与电缆敷设供配电系统的线路布置和电缆敷设对于整个施工方案的实施至关重要。
在进行线路布置时，我们需要根据建筑物结构、使用环境和安全要求，合理规划电缆的走向、敷设方式以及电缆槽、电缆桥架等支撑结构的设置。
同时，还需要注意电缆的规格和材质选择，确保其满足负荷要求和安全要求，并能够承受电流负荷和外界环境的影响。
五、设备安装与接地系统设备安装是供配电施工方案的重要环节，需要按照设计图纸和相关规范进行施工。
在安装过程中，我们需要确保设备的正确接线和连接，保证电路的可靠性和连通性。
教学楼供配电设计方案
一、项目背景随着我国教育事业的快速发展，教学楼的建设规模不断扩大，对供配电系统的可靠性和安全性提出了更高的要求。
为了保证教学楼内师生的正常工作和生活，提高供电质量，本方案对教学楼供配电系统进行设计。
二、设计原则1. 安全可靠：确保供电系统在各种情况下均能稳定运行，保障师生安全。
2. 经济合理：在满足供电需求的前提下，尽量降低建设成本，提高经济效益。
3. 先进适用：采用先进的供配电技术，提高供电质量，适应未来发展需求。
4. 智能化：实现供配电系统的自动化、智能化管理，提高运行效率。
三、设计内容1. 供电电源（1）采用双回路供电，确保供电可靠性。
（2）电源进线采用10kV高压电缆，从变电站引入。
2. 变电站设计（1）变压器容量：根据教学楼用电负荷需求，选用合适容量的变压器。
（2）变压器台数：根据供电可靠性要求，设置两台变压器，互为备用。
（3）变压器保护：设置完善的保护装置，确保变压器安全运行。
3. 配电系统设计（1）低压配电系统：采用放射式供电，从变压器低压侧引出。
（2）配电柜：采用低压配电柜，实现集中控制和保护。
（3）配电线路：采用电缆线路，满足供电距离和负荷要求。
4. 电缆敷设（1）电缆敷设方式：根据建筑结构、环境等因素，采用直埋、桥架、电缆沟等方式敷设。
（2）电缆规格：根据负荷需求，选用合适规格的电缆。
5. 供配电设备选型（1）变压器：选用国内外知名品牌，具有较高可靠性和性能。
（2）配电柜：选用符合国家标准、性能稳定、操作方便的配电柜。
（3）电缆：选用符合国家标准、耐高温、防火等级高的电缆。
6. 智能化系统（1）采用供配电自动化系统，实现远程监控、故障报警、数据采集等功能。
（2）安装电能计量装置，实时监测用电负荷，提高用电管理效率。
四、设计实施与验收1. 设计实施：按照设计图纸进行施工，确保工程质量。
2. 验收：完成供配电系统建设后，进行验收，确保各项指标达到设计要求。
五、结论本方案针对教学楼供配电系统进行了全面设计，确保供电系统的安全可靠、经济合理、先进适用。
供配电系统安装施工方案
供配电系统安装施工方案一、前言供配电系统是建筑物中至关重要的设施之一，它直接影响到电力供应的可靠性和安全性。
本文将从供配电系统的安装施工方案出发，探讨如何有效地进行施工，以确保系统正常运行。
二、施工准备工作在进行供配电系统的安装施工之前，必须进行充分的准备工作。
这些准备工作包括但不限于：•确定施工方案：根据建筑物的具体情况和供电需求确定供配电系统的安装方案。
•准确测量：进行建筑物结构和电路的准确测量，确定布线等细节。
•准备材料：准备好所需的电缆、开关、插座等配件，确保符合安全标准。
三、安装施工步骤1. 安装主配电箱首先，安装主配电箱是供配电系统安装的第一步。
主配电箱是整个电气系统的核心，需要将其安装在合适的位置，并根据电路布局连接好各个回路。
2. 布线根据建筑结构和电路布局，进行布线工作。
确保布线牢固、整齐，避免交叉、拥挤等情况，以减少电路故障的可能性。
3. 安装插座、开关等安装插座、开关是供配电系统安装的重要环节，需要根据设计要求在合适的位置进行安装，并确保连接正确、紧固牢固。
4. 连接电缆连接电缆是保证电力传输正常的关键步骤，需要仔细检查每根电缆的连接情况，确保接头牢固、绝缘完好。
5. 测试完成供配电系统的安装后，进行全面的测试工作。
包括通电测试、电流电压测试等，确保系统运行正常、安全。
四、安全注意事项在进行供配电系统安装施工时，务必注意以下安全事项：•佩戴个人防护装备，包括安全帽、手套等。
•确保安全操作，避免操作失误导致工伤事故。
•定期检查工具设备，保证设备完好，避免因设备损坏导致安全事故。
五、总结供配电系统的安装施工是一项复杂而重要的工作，需要严格按照要求进行操作。
通过本文的介绍，希望读者能够更好地了解如何进行供配电系统的安装施工，从而确保系统的正常运行和安全使用。
供配电系统安装施工方案
供配电系统安装施工方案在进行供配电系统的安装施工时，需要制定详细的方案，包括设计、采购、施工、测试等各个环节。
下面是一份供配电系统安装施工方案，供参考：一、项目背景本项目是企业新建厂房的供配电系统安装工程，包括高压进线柜、变压器室、低压配电室等设备的安装及调试。
本项目的目标是确保供配电系统的正常运行，提供稳定而安全的电力供应。
二、设计阶段1.设计目标：根据厂房用电负载需求及相关标准，设计合理、可靠的供配电系统，确保供电的稳定和安全。
2.设计内容：设计高压进线柜、变压器室、低压配电室的布置方案，并制定相关电气线路、开关设备、保护装置等的设计。
3.设计验收：由设计单位进行设计方案的评审和验收，确保满足相关标准和规范。
三、采购阶段1.采购目标：根据设计方案，采购符合要求的高压进线柜、变压器室、低压配电室等设备。
2.采购程序：制定采购计划，明确采购设备的品种、数量、规格等，并通过公开招标或询价的方式进行采购。
3.供货验收：对供货设备进行验收，检查其外观和性能是否符合要求，并确保其质量可靠。
四、施工阶段1.施工目标：按照设计方案进行设备的安装和电气线路的敷设，确保施工过程的安全和质量。
2.施工程序：(1)制定安全技术措施：明确施工人员的安全防护措施，制定工地安全管理制度。
(2)设备安装：按照设备的布置方案，进行高压进线柜、变压器室、低压配电室的设备安装。
(3)电气线路敷设：根据设计方案，进行电缆敷设和电线穿线。
(4)接地工程：进行有效的接地安装，确保系统的安全运行。
3.施工验收：对安装完成的设备和电气线路进行验收，并确保其符合设计方案和相关标准。
五、调试阶段1.调试目标：进行供配电系统的设备调试，确保其性能和功能正常。
2.调试内容：(1)电气设备调试：对高压进线柜、变压器室、低压配电室等设备进行电气参数的调试，测试其运行状态。
(2)保护装置调试：对各个保护装置进行调试，测试其正常工作。
3.调试验收：对调试完成的供配电系统进行验收，确保其满足相关标准和规范。
某机械厂供配电系统设计
某机械厂供配电系统设计1. 简介本文档描述了某机械厂供配电系统的设计方案。
该供配电系统将为机械厂的各种设备和设施提供可靠的电力供应。
2. 系统设计2.1 主要设备供配电系统主要包括以下设备：•变压器：负责将高压电流转换为低压电流，以满足设备和设施的电能需求。
•低压配电柜：用于将电能分配给不同的设备和设施。
•发电机：当外部电源中断时，发电机将提供紧急电力供应。
•电力电缆：用于将电能从变压器和低压配电柜传送到设备和设施。
•监控系统：用于监测供配电系统的状态，报警和记录异常情况。
2.2 系统布局供配电系统的布局如下：供配电系统布局供配电系统布局供配电系统的主要组成部分是变压器和低压配电柜。
变压器将高压电流转换为低压电流，然后通过电力电缆传送到低压配电柜。
低压配电柜将电能分配给不同的设备和设施。
监控系统将监测供配电系统的运行状态。
当系统出现异常情况时，监控系统将发出报警，并记录异常情况以供后续分析。
2.3 系统安全为确保供配电系统的安全运行，需采取以下措施：•安装过载保护装置：当设备和设施过载时，过载保护装置将自动切断电流，以避免设备损坏和火灾风险。
•安装短路保护装置：当设备和设施发生短路时，短路保护装置将迅速切断电流，以避免电线和设备受损。
•定期检查和维护：定期检查和维护供配电系统，确保设备和设施的正常运行，并及时处理潜在问题。
3. 功能需求供配电系统需要满足以下功能需求：•提供稳定的电力供应：供配电系统应能够稳定地提供电能，以满足机械厂各种设备和设施的电能需求。
•支持应急电力供应：供配电系统应具备应急发电机，以备外部电源中断情况下提供紧急电力供应。
•监控系统状态：监控系统应能够实时监测供配电系统的运行状态，并及时报警和记录异常情况。
•实现远程控制：供配电系统应支持远程监控和控制功能，方便管理人员进行远程操作和管理。
4. 技术实现供配电系统的技术实现包括以下方面：4.1 变压器选择根据机械厂的电能需求和供电要求，选择适当容量和规格的变压器。
供配电工程施工方案
供配电工程施工方案一、项目概况1.1 项目名称：XX地区供配电工程施工1.2 项目地点：XX市XX区1.3 项目范围：该项目涉及该地区的供电系统改造升级工程，包括供电变压器改造、配电线路升级、配电设备更换等工作。
二、项目需求2.1 基本需求：该地区供电系统老化严重，存在供电设备老化、线路老化等问题，需要进行整体改造升级。
2.2 目标：通过本次施工，实现该地区供电设备及系统的更新换代，提升供电质量，确保居民生活用电安全可靠。
三、施工方案3.1 工程设计：本项目将采用新型的供配电系统设计，包括变压器更新换代、配电线路更新、户外配电箱更换等措施，以保障该地区居民生活用电需求。
3.2 施工内容：本次施工主要包括供电变压器更换、配电线路升级、户外配电箱更换等。
3.3 施工流程：施工前进行现场勘察，制定详细的施工方案，包括施工进度计划、工序安排、材料采购等。
然后进行施工准备工作，包括现场清理、设备调试等。
最后进行供配电设备更换及线路升级等工程。
四、施工方案详细4.1 变压器更换：根据实地情况，将对供电变压器进行更换，新型变压器将提高供电效率，保障居民正常用电。
4.2 配电线路升级：采用新型电缆进行线路升级，保障供电的可靠性。
4.3 户外配电箱更换：将对老化的户外配电箱进行更换，确保户外用电设备的安全性。
4.4 施工细节：在施工过程中，要根据实际情况进行合理的安排，确保施工的安全性和质量。
4.5 防护措施：严格遵守现场安全规定，对施工现场进行周边防护，确保人员和设备的安全。
五、施工计划5.1 施工周期：本次施工计划周期为XX个月，根据实际进度进行合理调整。
5.2 施工进度：根据施工流程，制定详细的工序进度，确保施工的连续性和高效性。
5.3 施工质量：在施工过程中，要严格遵守施工规范，确保施工质量，减少施工纠错，确保工程质量。
六、施工人员及设备6.1 人员安排：本次施工将安排具有丰富施工经验的施工人员，包括工程技术人员、电工等。
供配电专项方案
一、项目背景随着我国经济的快速发展，电力需求持续增长，供配电系统在保障能源供应、促进社会经济发展中扮演着至关重要的角色。
为提高供配电系统的安全可靠性、节能减排和智能化水平，本方案旨在制定一套全面、系统、科学的供配电专项方案。
二、方案目标1. 提高供配电系统的安全可靠性，确保电力供应稳定；2. 降低供配电系统运行成本，提高经济效益；3. 节能减排，实现绿色发展；4. 推动供配电系统智能化，提高管理效率。
三、方案内容1. 电网规划与建设（1）优化电网结构，提高电网供电能力；（2）加强电网基础设施建设，提高电网抗风险能力；（3）推广应用先进输电技术，提高输电效率；（4）加强配电网改造升级，提高配电网供电质量。
2. 蓄电池监测与维护（1）采用ABAT100-HS数据采集器、ABAT100-S单体电池监测模块、ABAT100-C单组电池监测模块等设备，实时监测蓄电池各项指标；（2）通过ATP触摸显示屏，实时查看数据、告警信息、事件查询和统计；（3）定期对蓄电池进行维护，确保蓄电池性能稳定。
3. 分布式光伏发电（1）根据江苏省县（区）分布式光伏专项配电网规划方案模版，做好分布式光伏项目的接网消纳方案；（2）分析本地源荷资源发展概况，评估配电网设备规模和用电负荷；（3）预测未来两年用电负荷，并对电网分布式光伏承载力进行综合评估。
4. 新型电力系统建设（1）根据《加快构建新型电力系统行动方案（2024—2027年）》，实施9项专项行动，包括电力系统稳定保障、新能源外送攻坚、配电网高质量发展等；（2）提高配电网供电充裕度和可靠性，提升新能源电量的外送能力；（3）推动智慧化调度体系建设，提升新能源系统的友好性能；（4）推动煤电升级，优化电力系统调节能力；（5）扩展电动汽车充电设施网络，提升需求侧的协同能力；（6）构建市场化和电价机制，支持新兴经营主体发展。
四、实施保障1. 加强组织领导，成立供配电专项方案实施领导小组，负责方案的实施和监督；2. 加大资金投入，确保方案实施所需资金；3. 加强人才队伍建设，提高供配电系统管理水平；4. 加强宣传培训，提高员工安全意识和操作技能；5. 加强与相关部门的沟通协调，确保方案顺利实施。
某机械厂供配电系统设计
某机械厂供配电系统设计本文旨在介绍某机械厂供配电系统的设计方案。
该厂是一家规模较大的机械制造企业，主要生产机床、铸造设备、食品机械、环保设备等产品。
为了保证生产安全和稳定性，该厂建设了一套先进的供配电系统。
该系统由输电系统、配电系统、监测系统、保护系统等组成。
以下是具体的设计方案。
一、输电系统输电系统是供配电系统的核心部分，也是供电的来源。
考虑到该厂区域电力供应的紧张情况，为保证生产线的正常运转，我们建议在厂区内建设一座变电站，将外部高压电力通过变压器降压后输出到厂区内的二次侧。
二次侧可以接入本厂区内的配电系统和其他设备的供电系统。
变电站的主体结构为钢筋混凝土结构，顶棚和外墙采用太阳能板材覆盖，以增强变电站的自充电和节能效果。
二、配电系统1. 配电变压器该厂区域分为熔铸区、机床制造区、环保设备区和食品机械区四个区域。
根据各个区域不同的电压等级和电力需求，我们将配电变压器分为了不同的等级，分别为10kV、6kV和0.4kV。
10kV和6kV的配电变压器采用干式变压器，适用于在相对潮湿或温度较高的环境中安装使用。
而0.4kV的配电变压器采用油浸式变压器，主要用于MCC配电柜、UPS、照明和插座等用电设施。
2. 低压配电柜低压配电柜（MCC）是整个配电系统的重要组成部分。
该系统可以根据需要自由组合、布置、组装。
MCC主要由排插、动力柜、照明柜、插座柜、控制柜、UPS、电源柜等组成。
每个板的面板为铝合金材料，在颜色上也协调美观。
每个板还配有电气控制器，以确保电气接线的安全性。
三、监测系统监测系统通过加设落地电流表、功率因数计、交流电压表和交流电流表等电力监测仪表，实时监测从变压器到用电设备的电流、电压和功率因素等参数。
同时，该监测系统还应设置报警功能，如当电流异常高或断电时，可通过自动断电控制系统实施自动停电保护。
四、保护系统保护系统是供配电系统中的重要保障措施，它包括电力过载保护、短路保护、漏电保护、电动机过负荷保护等。
供配电系统安装施工方案
供配电系统安装施工方案根据工程特点和施工要求，制定详细的技术方案，包括施工图纸、施工白图、施工工艺等，确保施工过程中的技术准备得到充分保障。
2、材料准备根据施工图纸和施工要求，制定材料清单，保证材料的质量和数量符合要求，以确保施工的顺利进行。
3、人力准备根据工程进度和施工要求，制定人员配备方案，保证施工过程中的人员数量和质量得到充分保障。
4、设备准备根据工程特点和施工要求，制定设备清单，保证设备的数量和质量符合要求，以确保施工的顺利进行。
四、施工方案1、施工组织根据施工进度和施工要求，制定施工组织方案，明确各专业的工作内容和任务分工，确保施工过程中的协调配合和流畅有序。
2、施工流程根据施工进度和施工要求，制定施工流程方案，明确各专业的施工顺序和时间节点，确保施工过程中的顺利进行。
3、质量控制根据工程特点和施工要求，制定质量控制方案，明确各专业的质量要求和检验标准，确保施工过程中的质量得到充分保障。
4、安全措施根据工程特点和施工要求，制定安全措施方案，明确各专业的安全要求和应急预案，确保施工过程中的安全得到充分保障。
五、总结本文根据《成型供配电系统安装—招标文件》、施工图、厂家施工白图等编制依据，结合工程概况和工程特点，制定了施工部署及施工准备计划、施工方案等内容，以确保工程按时完成、质量合格、安全有保障。
同时，也强调了环境保护的重要性，确保施工过程中的环境污染得到有效控制。
5、主要施工机械设备准备及进场计划根据总体施工方案和施工总进度计划，选择并安排主要施工机械设备。
所有机械必须经过试运转合格后方可使用，检验试验设备必须经过校检合格后方可使用。
本工程共投入27台主要施工设备和机具。
详见以下拟投入的主要施工机械设备表。
拟投入的主要施工机械设备表：序号机械或设备名称数量用于施工部位备注1 无齿锯 1 电缆光钎安装良好2 绝缘电阻测试仪 1 电缆光钎调试 2 万用表3 精密电阻箱 1 电缆光钎调试良好4 电缆光钎调试5 - -5 兆欧表 1 电缆光钎调试良好6 多功能校验仪 1 电缆光钎调试 -7 接地电阻测试仪 1 电缆光钎调试 -8 电锤 4 - 良好9 台钻 2 - 良好合计 12 - -6、主要材料和构配件准备及需用计划为保证本工程能连续、均衡地施工，实现项目的各项目标，主要材料将从开工之日起按施工工作量所提出的材料计划陆续进场。
住宅供配电施工方案
住宅供配电施工方案项目概述本住宅供配电施工方案旨在为某住宅小区的供配电系统施工提供详细的规划和操作步骤。
工程涉及范围包括从电源接入点至各个住宅单元的低压配电系统，包括电缆线路、配电箱、开关设备等的安装和调试。
设计依据国家及地方有关供配电的设计规范和安全标准住宅小区的整体规划和建筑设计图纸供电局或相关电力部门的接入要求业主或设计单位的特定要求施工准备编制详细的施工计划，明确各阶段的任务和时间节点组织施工队伍，确保人员资质和数量满足施工需求准备所需的材料、设备、工具和机械与供电局或相关电力部门沟通协调，确保施工期间不影响周边区域的正常供电材料设备电缆、电线、母线槽等导体材料配电箱、开关、插座等配电设备支架、固定件、连接件等辅助材料必要的施工机械和工具施工流程现场勘查，确定电缆线路走向和设备安装位置电缆沟、电缆桥架的施工电缆的敷设和连接配电箱、开关设备的安装系统调试和测试整理施工现场，清理废弃物质量标准所有材料、设备应符合国家及行业标准，并具备相应的质量证明文件施工过程中的隐蔽工程应有详细的施工记录和质量检测报告系统调试和测试应符合设计要求，确保供电的稳定性和安全性安全措施施工现场应设置明显的安全警示标志，确保施工人员的安全施工人员应佩戴安全防护用品，如安全帽、手套、绝缘鞋等施工过程中应确保电源的安全，避免触电事故定期进行安全培训和演练，提高施工人员的安全意识工程验收在施工完成后，应组织相关部门进行验收，确保施工质量符合设计要求验收内容包括但不限于材料质量、设备安装、系统调试等方面验收过程中发现的问题应及时整改，直至达到验收标准经验收合格后，方可交付使用，并办理相关交接手续本住宅供配电施工方案旨在为施工提供全面的指导和保障，确保施工质量和安全。
在施工过程中，应严格遵守相关规范和要求，确保施工质量和安全。
同时，加强与相关部门的沟通和协调，确保施工顺利进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
供配电系统建设方案第一部分说明书第一章负荷的计算1.1概述负荷计算时设计过程中的重要步骤，关系到后续设计正确性，应认真核算。
1.1.1 负荷计算的容和目的（1）计算负荷又称需要负荷或最大负荷。
计算负荷是一个假象的持续性负荷。
其热效应与同一时间实际变动负荷所产生的最大热效应相等。
在配电设计中，通常采用30min 的最大平均负荷作为按发热条件选择电器或导体的依据。
（2）尖峰电流指的是单台或多台用电设备持续1s左右的最大负荷电流。
一般取起动电流的周期分量作为计算电压损失、电压波动和电压下降以及选择电器和保护元件的依据。
在校验瞬动元件时，还要考虑启动电流的非周期分量。
（3）平均负荷为某段时间用点设备所消耗的电能与该段时间的比值。
通常用最大负荷班（即有代表性的一昼夜电能消耗量最多的一个班）的平均负荷，有时也计算年平均负荷。
平均负荷用来计算最大负荷的电能消耗量。
1.1.2 负荷计算方法负荷计算的方法有需要系数法、利用系数法、单位指标法等几种。
（1）需要系数法。
用设备功率乘以需要系数和同时系数，直接求出计算负荷。
这种方法比较简便，应用广泛，尤其适用于配、变电所的负荷计算。
（2）利用系数法。
采用利用系数求出最大负荷班的平均负荷，再考虑设备台数和功率差异的影响，乘以与有效台数有关的最大系数得出计算负荷。
这种方法的理论依据是概率论和数理统计，因而计算结果比较接近现实。
适用于工业企业电力负荷计算，但计算过程稍繁琐。
（3）单位面积功率法、单位指标法和电位产品耗电量法。
前俩者多用于民用建筑，后者适用于某些工业建筑。
在用电设备功率和台数无法确定时，这些方法是确定设备负荷的主要方法。
单位面积功率法、单位指标法和电位产品耗电量法。
多用于设计的前期计算，如可行性研究和方案设计阶段；需要系数法、利用系数法多用于初步设计和施工图设计。
第二章供配电系统2.1 负荷分级及供电要求2.1.1 规对负荷分级的原规定电力负荷应根据对供电可靠性的要求及中断供电在政治、经济上所造成损失或影响的程度进行分级，并应符合下列规定：一级负荷：（1）中断供电将造成人身伤亡时。
（2）中断供电将在政治、经济上造成重大损失时。
例如：重大设备损坏、重大产品报废、用重要原料生产的产品大量报废、国民经济中重点企业的连续生产过程被打乱需要长时间才能恢复等。
（3）中断供电将影响有重大政治、经济意义的用电单位的正常工作。
例如：重要交通枢纽、重要通信枢纽、重要宾馆、大型体育场馆、经常用于国际活动的大量人员集中的公共场所等用电单位中的重要电力负荷。
在一级负荷中，当中断供电将发生中毒、爆炸和火灾等情况的负荷，以及特别重要场所的不允许中断供电的负荷，应视为特别重要的负荷。
中断供电将造成人员伤亡、重大政治影响者、重大经济损失、公共场所秩序严重混乱。
二级负荷：（1）中断供电将在政治、经济上造成较大损失时。
例如：主要设备损坏、大量产品报废、连续生产过程被打乱需较长时间才能恢复、重点企业大量减产等。
（2）中断供电将影响重要用电单位的正常工作。
例如：交通枢纽、通信枢纽等用电单位中的重要电力负荷，以及中断供电将造成大型影剧院、大型商场等较多人员集中的重要的公共场所秩序混乱。
中断供电将造成较大政治影响、较大经济损失、公共场所秩序混乱。
三级负荷：（1）基本不属于一级、二级负荷的都是三级负荷。
2.1.2 一级负荷对供电电源的要求（1）一级负荷应由两个电源供电，当一个电源发生故障时，另一个电源不应同时受到损坏。
一级负荷容量较大或有高电压用电设备时，应采用两路高压电源。
一级负荷容量不大时，可采用从电力系统取得第二低电压电源，亦可采用柴油发电机组等，以维持继续供电。
（2）一级负荷中特别重要的负荷，除上述两个电源外，还必须增设应急电源。
2.1.3 二级负荷对供电电源的要求二级负荷应由两个电源供电，即应由两回路线路供电，供电变压器亦应有两台（两台变压器比一定在同一变电所）。
做到当发生电力变压器故障或电力线路常见故障(不包括铁塔倾倒或龙卷风引起的极少见的故障)时，不致中断供电或中断后能迅速恢复。
在负荷较小或地区供电条件困难时，可有一回6kv及以上专用架空线路供电；当采用电缆线路时，应采用两根电缆组成的电缆段供电，其每根电缆应能承受100%的二级负荷；为了解决线路和变配电设备的检修以及突然停电后，设备能安全停产问题，设备可用小容量柴油发电站，其容量由实际需要确定。
2.2 配供电系统设计要则供配电系统设计应根据工程特点、规模和发展规划正确处理近期和远期发展的关系，做到远近期结合，以近期为主，适当考虑发展的可能，按照负荷的性质、用电容量、地区供电条件，合理确定设计方案。
（1）根据负荷分级、用电容量和地区供电条件，选择供电电源、确定供电回路数，除（2）款所列情况外，供电电源应从地区电网取得。
（2）负荷下列情况之一时用电单位宜设置自备电源。
1）需要设置自备电源作为一级负荷中特别重要负荷的应急电源时，或第二电源不能满足一级负荷要求的条件。
2）设置自备电源较从电力系统取得第二电源经济合理时。
3）常年稳定余热、压差、废气可供发电，技术经济合理性。
4）所在地区偏僻或远离电力系统，设置自备电源经济合理时。
（3）应急电源与正常电源之间必须采取防止并列运行措施（机械连锁、电气连锁）。
目的在保证应急电源的专用性，更重要的是防止向系统反送电。
（4）在设计供配电系统时，除一级负荷中特别重要负荷外，不应考虑电源系统检修或故障的同时，另一电源又发生故障。
（5）需要两回电源线路的用电单位，宜采用同级电压供电。
但根据各级负荷的不同需要及地区供电条件，亦可采用不同级电压供电。
（6）有一级负荷的用电单位难以从地区电力网取得两个电源二有可能从临近单位取得第二电源时，宜从该单位取得第二电源。
（7）同时供电的两回及以上供配电线路中，一回路中断供电时，其余线路应能满足全部一级负荷及二级负荷的用电需要。
供电系统应简单可靠，便于操作管理。
同一电压供电系统的变配电级数不宜多余两级。
（8）总变电所和配变电所宜靠近负荷中心。
当配电电压为35kV时，且用电负荷均为低压又较集中，亦可将35kV直降至220/380V配电电压。
（9）为提高供电可靠性和符合节约用电、检修用电的需要，在用电单位部邻近的变电所之间宜设置低压联络线。
（10）小负荷的一般用电单位宜纳入地区低压电网（11）对于冲击性负荷（电弧炉、弧焊机、电焊机组）的供电需要降低冲击性负荷引起的电网电压波动和电压闪变（不包括电动机起动时允许的电压下降）时，宜采用取下列措施：1）采用专线供电2）与对电压不敏感的其他负荷供用配电线路，以加大导体截面积、降低线路阻抗。
3）较大功率的冲击性负荷或冲击性负荷群与对电压波动、闪变敏感的负荷分别由不同的变压器供电。
4）选择高一级电压或由专用变压器供电，将冲击性负荷接入短路容量较大的电网中。
（12）控制各类非线性用电设备（整流器等）所产生的谐波一起的电网电压正弦波形畸变率，宜采用下列措施。
1）各类大功率非线性用电设备变压器由短路容量较大的电网供电。
2）对大功率静止整流器，应采用提高整流变压器二次侧的相数和增加整流器的整流脉冲数的措施。
多台相数相同的整流装备，应使整流变压器的二次侧有适当的相交差。
3）按谐波次数装设分流滤波器。
4）选用D，yn11接线组别的三相配变电变压器。
2.3 高层建筑供配电系统高层建筑分为一般高层住宅建筑及商业性高层建筑。
一般高层建筑是指普通居民住的高层住宅。
商业性高层建筑是指那些出租或出卖的高层公寓及商住楼、宾馆饭店、写字楼、办公楼等。
商业性高层建筑与一般高层住宅相比，其用电特点表现为用电设备种类多、用电水平高、耗电量大、供电可靠性要求高。
2.3.1 高压供电系统（1）高层建筑的配变电所的设计根据负荷性质、用电容量、工程特点、所址环境、地区供电条件和节约电能等因素制定设计方案，并进行多方案的技术经济比较，力求做到保障人身安全、供电可靠、技术先进、经济合理和维修方便。
并应根据工程特点、规模和发展规划做到近远期结合，并考虑扩容的可能性，适当留有余量。
（2）当建筑物高度超过100m时，也可在高层区的避难层或技术夹层设置变电所。
局部采用10kV中深入负荷中心的供电方案。
（3）高层建筑一般需要两路高压电源，对于重要的一类高层建筑为确保一级负荷中特别重要的负荷用电，应配备应急柴油发电机。
（4）当有两路高压电源供电时，配变电所高压侧宜采用单母线或单母线分断的接线方式。
（5）一般高层住宅建筑当变电所的变压器的容量为1000kV A一下时，宜采用环网式供电系统。
（6）由地区电网供电的配变电所电源进线处，宜装设装用计量柜。
第三章变压器的选择及变配电所主接线3.1 变压器的选择3.1.1 各类变压器性能比较表3.1各类变压器性能比较表3.1.2 按环境条件选择变压器表3.2各类变压器的适用围及参考型号3.1.3 10（6）kV配电变压器台数和容量的选择（1）变压器台数应根据负荷特点和经济运行选择，当负荷下列条件之一时，宜装设两台以及上变压器：1）有大量一级或二级负荷。
2）季节性负荷变化比较大。
3）集中负荷较大。
（2）装有两台及以上变压器的变电所，当其中任何一台变压器断开时，其余变压器的容量应满足一级负荷及二级负荷的用电，并宜满足工厂主要生产用电。
（3）变压器容量应根据计算负荷选择。
对昼夜或季节性波动较大的负荷，供电变压器经济技术比较，可采用容量不一致的变压器。
（4）在一般情况下，动力和照明宜公用变压器，属于下列情况之一时，可设专用变压器：1）照明负荷较大，或动力和照明共用变压器由于负荷变动引起闪变或电压升高，严重影响照明质量及灯泡寿命时，可设照明专用变压器。
2）单台单相负荷很大时，可设单相变压器。
3）冲击性负荷（试验设备，电焊机群以及大型电焊设备等）较大，严重影响电能质量，可设专用变压器。
4）在IT系统的低压电网中，照明负荷应设专用变压器。
5）当季节性的负荷容量较大时（如大型民用建筑中的空调冷冻机等负荷），可专设变压器。
6）在民用建筑中出于某些特殊设备的功能需要（如容量较大的X射线机等），宜设专用变压器。
3.2 变配电所的电气主接线3.2.1 主接线的一般要求（1）10（6）kV配电所主接线宜采用单母线或分段单母线；当供电连线性要求较高，不允许停电检修断路器或母线时，可采用双母线。
（2）10（6）kV配电所专用电源线的进线开关宜采用断路器或带熔断器的负荷开关。
当无继电保护和自动装置要求，且出线回路少无需带负荷操作时，可采用隔离开关或隔离触头。
（3）在高压断路器的电源侧及可能反馈电能的一侧，必须装设高压隔离开关或隔离触头。
（4）向高压并联电容器组或频繁操作的高压用电设备供电的出线断路器兼做操作开关时，应采用具有高分段能力和频繁操作性能的断路器。
