【参考借鉴】理论力学实验报告.doc
理论力学实验报告书

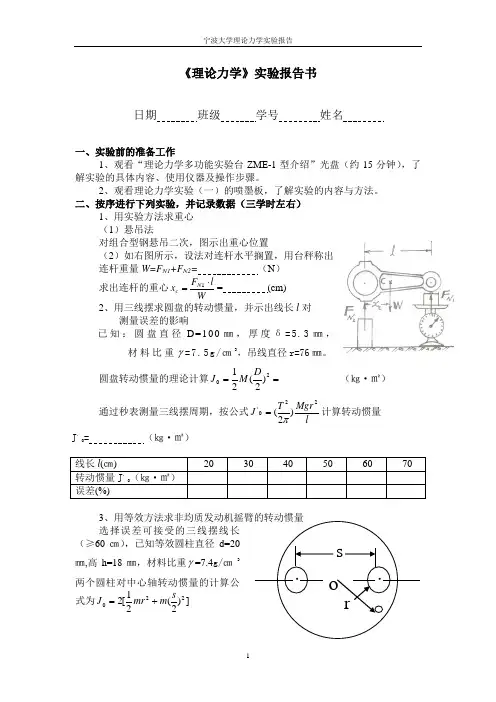

《理论力学》实验报告书日期 班级 学号 姓名一、实验前的准备工作1、观看“理论力学多功能实验台ZME-1型介绍”光盘（约15分钟），了解实验的具体内容、使用仪器及操作步骤。
2、观看理论力学实验（一）的喷墨板，了解实验的内容与方法。
二、按序进行下列实验，并记录数据（三学时左右）1、用实验方法求重心 （1）悬吊法对组合型钢悬吊二次，图示出重心位置（2）如右图所示，设法对连杆水平搁置，用台秤称出 连杆重量W=F N1+F N2= （N ）求出连杆的重心WlF x N c ⋅=1= (cm)2、用三线摆求圆盘的转动惯量，并示出线长l 对测量误差的影响已知：圆盘直径D=100㎜，厚度δ=5.3㎜，材料比重γ=7.5g/㎝3，吊线直径r=76㎜。
圆盘转动惯量的理论计算==20)2(21DM J （㎏·㎡） 通过秒表测量三线摆周期，按公式lMgr T J220')2(π=计算转动惯量 J ，0= （㎏·㎡）3选择误差可接受的三线摆线长（≥60㎝），已知等效圆柱直径d=20㎜,高h=18㎜，材料比重γ=7.4g/㎝3两个圆柱对中心轴转动惯量的计算公式为])2(21[2220sm mr J +=1测量与两个圆柱等重的非均质发动机摇臂的扭振周期T ，= （s ）应用上表及插入法，求得摇臂的转动惯量J ‘= （㎏·㎡）4、求弹簧质量系统的固有频率已知：高压输电线模型的质量m=0.138(㎏)，砝码规格分别为100克和200克。
计算：单自由度系统的等效刚度 K ep =W/△l = (N/m) 固有振动频率m k f eq /210π== (Hz)*5、分别观察自激振动、自由振动、受迫振动现象，记录高压输电线模型在自激振动下激源电压、风机转速、风速、模型振幅等数据，并绘制振幅与风速的关系曲线。
三、思考题1、分析发动机摇臂质心与轴心相距较大时，对实验精度的影响。
*2、如何利用现有的实验装置与配件，演示受迫振动？3、 请简述通过这次实验的收获。
理论力学基础实验报告
理论力学基础实验报告实验目的本次实验旨在通过观察和测量，验证理论力学的基本定理和物理规律。
具体目标包括：1. 了解和熟悉理论力学的基本概念和公式；2. 掌握测量物体质量、位置、力的方法和技巧；3. 验证质点运动学、动力学方程和牛顿三定律。
实验原理1. 运动学：质点的位移、速度和加速度之间的关系，可以用`x = x_0 + vt + 1/2at^2` 这一二次方程表示。
2. 动力学：质点的力学性质与作用力和质点的质量、加速度之间的关系（即牛顿第二定律），可以用`F=ma` 来表达。
3. 牛顿三定律：质点的任何一个运动都受到了其他物体的作用力，同时该物体也对其他物体产生了反作用力。
实验装置和材料1. 平滑水平直轨道2. 重物（用于加在轮小车上）3. 光电开关4. 计时器5. 弹簧测力计实验过程1. 通过轮小车在轨道上做运动，利用光电开关测量其位移、速度和加速度。
分别放置不同位置的光电开关进行测量。
2. 通过在轮小车上增加不同质量的重物，利用弹簧测力计测量作用力，并测量质点加速度。
3. 记录数据，并进行计算和分析。
实验结果及分析1. 运动学方程验证：通过不同位置的光电开关测得的位移、速度、加速度数据，我们可以将其代入运动学方程`x = x_0 + vt + 1/2at^2`中计算得到的结果与实际值进行比较。
2. 动力学方程验证：通过在轮小车上增加不同质量的重物，利用弹簧测力计测得的作用力，并测量质点加速度。
将测得的数据代入动力学方程`F=ma`中，计算的结果与实验数据进行比较。
3. 牛顿三定律验证：通过观察轮小车在运动过程中的反作用力，并测量反作用力的大小，验证牛顿第三定律。
根据实验结果和分析，实验数据与理论计算结果相吻合，验证了理论力学的基本定理和物理规律。
实验总结通过本次实验，我们学习了理论力学的基本概念和公式，并通过实际操作和测量验证了相应的物理规律。
通过实验的过程，我们掌握了物体质量、位置、力的测量方法和技巧，提高了实验操作和数据处理的能力。
理论力学演示实验报告
实验报告：理论力学演示实验一、实验目的1. 了解理论力学基本概念和原理；2. 通过实验验证牛顿运动定律；3. 掌握质点运动学、动力学的基本实验方法；4. 培养学生的实验操作能力和科学素养。
二、实验原理1. 牛顿运动定律：物体在力的作用下，其运动状态发生改变。
力是改变物体运动状态的原因。
2. 质点运动学：研究质点在空间中的运动规律，包括速度、加速度、位移等。
3. 质点动力学：研究质点在力的作用下的运动规律，包括牛顿第二定律、牛顿第三定律等。
三、实验仪器1. 理论力学演示台2. 滑轮组3. 弹簧测力计4. 水平仪5. 秒表6. 铅笔、纸、直尺四、实验步骤1. 观察演示台上的实验装置，了解其结构和工作原理。
2. 验证牛顿第一定律：将物体放置在演示台上，观察物体在无外力作用下的运动状态。
3. 验证牛顿第二定律：利用滑轮组，使物体在重力作用下做匀加速直线运动，记录数据，计算加速度。
4. 验证牛顿第三定律：将两个相同的物体分别放置在演示台上，通过相互作用力使它们相互靠近，观察现象。
5. 测量物体运动学参数：使用秒表测量物体通过一定距离所需时间，计算速度和加速度。
6. 测量力的大小：使用弹簧测力计测量物体所受重力，以及通过滑轮组产生的拉力。
五、实验数据及处理1. 验证牛顿第一定律：物体在无外力作用下，保持静止或匀速直线运动。
2. 验证牛顿第二定律：物体所受合力与加速度成正比，与物体质量成反比。
实验数据：F1 = 2.0 N，m = 0.5 kg，a1 = 4.0 m/s²F2 = 3.0 N，m = 0.5 kg，a2 = 6.0 m/s²实验结果：F1/a1 = F2/a2 = 2.0/4.0 = 3.0/6.0 = 0.5 N/kg，符合牛顿第二定律。
3. 验证牛顿第三定律：两个物体相互作用力大小相等、方向相反。
实验数据：F1 = 2.0 N，F2 = -2.0 N实验结果：F1 = -F2，符合牛顿第三定律。
(完整word版)转动惯量实验报告-理论力学
理论力学转动惯量实验报告实验小组成员:1453352 郭佳林 1453422 贺春森1453442 刘美岑 1450051 万丽娟1453208 王玮实验时间:2015年5月24日13：30——15：30实验地点：同济大学四平路校区力学实验中心【实验概述】转动惯量是描述刚体转动中惯性大小的物理量，它与刚体的质量分布及转轴位置有关.正确测定物体的转动惯量，对于了解物体转动规律,机械设计制造有着非常重要的意义。
然而在实际工作中，大多数物体的几何形状都是不规则的,难以直接用理论公式算出其转动惯量，只能借助于实验的方法来实现。
因此，在工程技术中，用实验的方法来测定物体的转动惯量就有着十分重要的意义。
IM—2 刚体转动惯量实验仪,应用霍尔开关传感器结合计数计时多功能毫秒仪自动记录刚体在一定转矩作用下，转过π角位移的时刻，测定刚体转动时的角加速度和刚体的转动惯量。
因此本实验提供了一种测量刚体转动惯量的新方法，实验思路新颖、科学，测量数据精确，仪器结构合理，维护简单方便，是开展研究型实验教学的新仪器。
【实验目的】1.了解多功能计数,计时毫秒仪实时测量(时间）的基本方法。
2.用刚体转动法测定物体的转动惯量。
3.验证转动的平行轴定理。
4.验证刚体定轴转动惯量与外力矩无关.【实验原理】1.转动力矩、转动惯量和角加速度的关系系统在外力矩作用下的运动方程错误！未找到引用源。
（1）由牛顿第二定律,可知：砝码下落时的运动方程为：即绳子的张力砝码与系统脱离后的运动方程（2）由方程（1）和（2）可得：（3）2.角速度的测量。
（4）若在t1、t2时刻测得角位移θ1、θ2，则（5）（6）所以，由方程(5)和（6），可得：3.转动惯量J的理论公式1)设圆形试件，质量均匀分布,总质量为M，其对中心轴的转动惯量为J,外径为D1,，内径为D2，则2）平行轴定理：设转动体系的转动惯量为J0，当有M1的部分质量原理转轴平行移动d的距离后，则体系的转动惯量为:【实验器材】1.实验仪器IM—2刚体转动惯量实验仪（含霍尔开关传感器、计数计时多功能毫秒仪、一根细绳、一个质量为100g的砝码等，塔轮直径从下至上分别为30mm、40mm、50mm、60mm，载物台上的孔中心与圆盘中心的距离分别为40mm、80mm、120mm）(如下图）2.实验样品1)一个钢质圆环（内径为175mm，外径为215mm，质量为933g)2)两个钢质圆柱（直径为38mm，质量为400g）【实验步骤】1.实验准备在桌面上放置IM—2转动惯量实验仪，并利用基座上的三颗调平螺钉,将仪器调平。
理论力学实习报告
实习报告
在过去的一段时间里，我有幸参加了理论力学的实习课程。
这次实习让我对理论力学有了更深入的理解，并且通过实践操作，我将理论知识应用到了实际问题中。
以下是我的实习报告。
在实习过程中，我们主要进行了实验操作和数据分析。
实验内容涉及了力学中的基本概念和原理，如力的合成、牛顿运动定律、摩擦力等。
通过实验，我深刻理解了这些概念和原理的实际含义，并且学会了如何运用它们来解决实际问题。
在实验中，我们使用了各种测量工具和仪器，如弹簧测力计、扭矩仪等。
通过精确的测量和数据记录，我们能够准确地计算出力的大小和方向，以及物体的加速度等参数。
这些数据的分析让我更深入地理解了力学原理的应用，并且能够熟练地使用相关的数学工具和软件来处理数据。
在实习的过程中，我也学到了如何进行科学实验的方法和技巧。
例如，在实验中需要注意数据的准确性和可重复性，以及实验结果的可靠性和有效性。
我还学会了如何撰写实验报告，包括实验目的、实验原理、实验设备和步骤、实验结果和分析等内容。
这些技能对我今后的学习和研究将大有裨益。
通过这次实习，我不仅加深了对理论力学知识的理解，还培养了自己的实验能力和科学思维。
我认识到，理论力学不仅仅是一门学科，更是一种解决问题的方法和工具。
在未来的学习和工作中，我将继续努力将理论力学知识应用到实际问题中，以解决工程和科学问题。
总的来说，这次理论力学实习是一次非常有价值和意义的经历。
通过实习，我不仅加深了对理论力学知识的理解，还培养了自己的实验能力和科学思维。
我相信这次实习将对我的学习和未来的职业生涯产生积极的影响。
理论力学实验报告初稿
自行车力学研究内容摘要：本文通过对平日里生活中最常见的交通工具自行车的观察，通过公式推导，对其行进运动和传动方式进行了理论力学方面的分析。
正文：自行车，又称脚踏车或单车，通常是二轮的小型陆上车辆。
人骑上车后，以脚踩踏板为动力，是绿色环保的交通工具。
自行车是人类发明的最成功的一种人力机械，是由许多简单机械组成的复杂机械。
1791年，一位名叫西夫拉克的法国人最先创造出了现代自行车的原型“木马轮”，虽然它没有驱动装置也没有转向装置，骑车人靠双脚用力蹬地前行，改变方向时也只能下车搬动车子。
经过近一百年的发展，在1874年诞生了真正具有现代形式的自行车。
英国人罗松在这一年里，别出心裁地在自行车上装上了链条和链轮，用后轮的转动来推动车子前进。
又经过不断地发展、改进，才逐渐演变出了现在随处可见的自行车型。
在本文中涉及的几个重要的自行车概念：1）、传动装置：包括主动齿轮（轮盘）、被动齿轮（飞轮）、链条及变速器。
2）、齿轮比：主动齿轮（轮盘）与被动齿轮（飞轮）的齿数之比。
3）、传动比：齿轮比乘以后轮的直径。
4）、传动行程：传动比再乘以圆周率即为传动行程，即每蹬踏一周单车前进的距离。
自行车上的力学原理自行车作为一种复杂机械，其涉及很多理论力学方面的原理，如：1.减小与增大摩擦车的前轴，中轴及后轴均采用滚动轴承以减小摩擦。
为更进一步减小摩擦，人们常在这些部位加润滑剂。
多车身多处刻有凹凸不平的花纹以增大摩擦，如车把、脚踏板。
而在刹车的同时，手用力握紧闸把，增大刹车皮对钢圈的压力以达到制止车轮滚动的目的。
2.弹簧的减振作用车的坐垫下安有许多根弹簧，利用它的缓冲作用以减小振动。
3.压强知识的运用坐垫呈马鞍形，它能够增大坐垫与人体的接触面积以减小臀部所受压强，使人骑车不易感到疲劳。
4.简单机械知识的运用自行车制动系统中的车闸把与连杆是一个省力杠杆，可增大对刹车皮的拉力。
自行车为了省力或省距离，还使用了轮轴：脚踏板与链轮牙盘；后轮与飞轮及龙头与转轴等。
2021年理论力学实验报告完整版
《理论力学》试验汇报班级:姓名:学号: 成绩:试验一 试验方法测定物体重心一、 试验目:1、经过试验加深对协力概念了解;2、用悬挂法测取不规则物体重心位置;3、用称重法测物体重心位置并用力学方法计算重量。
二、 试验设备和仪器 1、理论力学多功效试验装置; 2、不规则物体（多种型钢组合体）; 3、连杆模型; 4、台秤。
三、 试验原理物体重心位置是固定不变。
再利用柔软细绳受力特点和两力平衡原理, 我们能够用悬挂方法决定重心位置; 又利用平面通常力系平衡条件, 能够测取杆件重心位置和物体重量。
物体重量: 21F F W +=; 重心位置: Wl F x C 1=四、 试验方法和步骤A 、 悬挂法1、从柜子里取出求重心用组合型钢试件, 用将把它描绘在一张白纸上;2、用细索将其挂吊在上顶板前面螺钉上（平面铅垂）, 使之保持静止状态;3、用先前描好白纸置于该模型后面, 使描在白纸上图形与实物重合。
再用笔在沿悬线在白纸上画两个点, 两点成一线, 便能够决定此状态重力作用线;4、变更悬挂点, 反复上述步骤2-3, 可画出另一条重力作用线;5、两条垂线相交点即为重心。
B、称重法1、取出试验用连杆。
将连杆一端放在台秤上, 一端放在木架上, 并使连杆保持水平。
2、读取台秤读数, 并统计;3、将连杆两端调换, 并使摆杆保持水平;4、反复步骤2;五、数据统计与处理A、悬挂法（请同学另附图）B、称重法六、注意事项1、试验时应保持重力摆水平;2、台称在使用前应调零。
试验二、四种不一样类型载荷比较试验一、试验目1、了解四种常见不一样载荷;2、比较四种不一样类型载荷对承载体作用力特征。
二、试验仪器和设备1、理论力学多功效试验装置;2、2kg台秤1台;3、0.5kg重石英沙1袋;4、偏心振动装置1个。
三、试验原理渐加载荷、突加载荷、冲击载荷和振动载荷是常见四种载荷。
不一样类型载荷对承载体作用力是不一样。
将不一样类型载荷作用在同一台秤上, 能够方便地观察到各自作用力与时间关系曲线, 并进行相互比较。
理论力学实验报告总结(3篇)
第1篇一、实验背景理论力学是研究物体在力的作用下运动规律和平衡条件的学科，是力学的基础学科。
本实验报告旨在通过对理论力学实验的总结，加深对理论力学基本原理和方法的理解，提高实验操作技能，培养严谨的科学态度。
二、实验目的1. 掌握理论力学实验的基本操作技能；2. 理解理论力学基本原理和方法；3. 培养实验数据处理和结果分析能力；4. 提高团队合作意识。
三、实验内容本实验报告主要总结了以下三个实验：1. 摩擦实验2. 重心实验3. 合力与分力实验1. 摩擦实验实验目的：研究滑动摩擦力与正压力、摩擦系数的关系。
实验原理：滑动摩擦力F与正压力N、摩擦系数μ的关系为F=μN。
实验步骤：（1）将实验装置组装好，调整实验台面水平；（2）测量正压力N，并记录；（3）改变摩擦系数μ，重复步骤（2）；（4）测量滑动摩擦力F，并记录；（5）绘制F-N、F-μ关系图。
实验结果：滑动摩擦力F与正压力N、摩擦系数μ成正比。
2. 重心实验实验目的：研究不规则物体的重心位置。
实验原理：不规则物体的重心位置可以通过悬吊法和称重法确定。
实验步骤：（1）将不规则物体悬挂在实验装置上，调整悬挂点位置，使物体保持平衡；（2）记录悬挂点位置，即为重心位置；（3）使用称重法测量物体重量，并记录；（4）计算重心位置。
实验结果：不规则物体的重心位置可以通过悬吊法和称重法确定。
3. 合力与分力实验实验目的：研究力的合成与分解。
实验原理：力可以分解为若干个分力，也可以合成一个合力。
实验步骤：（1）将实验装置组装好，调整实验台面水平；（2）测量已知力的大小和方向，并记录；（3）使用分力实验装置，将已知力分解为两个分力；（4）测量两个分力的大小和方向，并记录；（5）使用合力实验装置，将两个分力合成一个合力；（6）测量合力的大小和方向，并记录。
实验结果：力可以分解为若干个分力，也可以合成一个合力。
四、实验总结1. 通过本次实验，我们对理论力学基本原理和方法有了更深入的理解，提高了实验操作技能；2. 在实验过程中，我们学会了如何使用实验装置，掌握了实验数据处理和结果分析的方法；3. 通过团队合作，我们提高了沟通能力和协作精神。
理论力学认知实习报告
一、实习背景理论力学是工程力学的一个重要分支，它主要研究物体在受力状态下的运动规律和力学特性。
为了加深对理论力学的理解，提高实践能力，我们开展了理论力学认知实习。
本次实习旨在通过实验和实际操作，让学生掌握理论力学的基本原理和实际应用，培养学生的动手能力和创新思维。
二、实习目的1. 通过实验，加深对理论力学基本原理的理解，提高学生的实验操作技能。
2. 培养学生的观察能力和分析能力，提高学生解决实际问题的能力。
3. 增强学生的团队合作意识，提高学生的沟通与协作能力。
4. 培养学生的创新思维，激发学生的学习兴趣。
三、实习内容1. 实验一：受力分析实验（1）实验目的：掌握受力分析的基本方法，学会绘制受力图。
（2）实验原理：利用力的合成与分解、平衡条件等方法，对物体进行受力分析。
（3）实验步骤：观察实验装置，分析物体受力情况，绘制受力图，验证受力平衡。
2. 实验二：转动动力学实验（1）实验目的：掌握转动动力学的基本原理，学会分析转动体的运动。
（2）实验原理：利用转动惯量、角加速度、角速度等概念，分析转动体的运动。
（3）实验步骤：观察实验装置，测量转动惯量、角加速度、角速度等参数，分析转动体的运动。
3. 实验三：振动实验（1）实验目的：掌握振动的基本原理，学会分析振动系统的运动。
（2）实验原理：利用振动方程、振动频率、振幅等概念，分析振动系统的运动。
（3）实验步骤：观察实验装置，测量振动参数，分析振动系统的运动。
4. 实验四：流体力学实验（1）实验目的：掌握流体力学的基本原理，学会分析流体运动。
（2）实验原理：利用伯努利方程、连续性方程等，分析流体运动。
（3）实验步骤：观察实验装置，测量流体参数，分析流体运动。
四、实习过程1. 实验准备：提前了解实验原理，熟悉实验步骤，准备实验器材。
2. 实验操作：按照实验步骤进行实验操作，记录实验数据。
3. 数据分析：对实验数据进行整理和分析，得出结论。
4. 总结与讨论：总结实验过程中的经验和教训，讨论实验结果。
理论力学短学期实验报告A
理论⼒学短学期实验报告A
《理论⼒学》实验报告书⼀
⽇期班级学号姓名
1、⽤实验⽅法---称重法求重⼼
如右图所⽰，设法对连杆⽔平搁置，⽤台秤称出
1N F = （KN ）2N F = （KN
）测出l =
（cm ）
连杆重量W=F N1+F N2= （KN ）求出连杆的重⼼W
l
F x N c ?=
1= (cm)
2、⽤三线摆求圆盘的转动惯量，并⽰出线长l 对测量误差的影响
已知：圆盘直径D=100㎜，
厚度δ=5.3㎜，材料密度3
7.5g c m
ρ=，吊线上悬点外接圆直径d=76㎜。
圆盘转动惯量的理论计算
==20)2
(21D
M J （㎏·㎡）通过秒表测量三线摆周期，按公式
'20()2T MgRr J l
π=计算转动惯量,
这⾥/2R r d ==，J ，0= （㎏·㎡）
3、⽤等效⽅法求⾮均质发动机摇臂的转动惯量
选择误差可接受的三线摆线长（≥60㎝），已知等效圆柱直径d=20㎜,⾼h=18㎜，材料密度ρ=7.4g/㎝3
两个圆柱对中⼼轴转动惯量的计算公
式为])2
(21[2220s
m mr J += 。
因为⽤三
线摆测得的转动惯量为
()2222001(
)2gr R
J M m T MT AT
l
π''??=+-?+??所以0J 与2T 成线性关系，所以使⽤线性插值时⾃变量需⽤周期的平⽅。
测量与两个圆柱等重的⾮均质发动机摇臂的扭振周期T ，= （s ）, 2T = 应⽤上表及插⼊法，求得摇臂的转动惯量J ‘0= （㎏·㎡）。
理论力学实验报告
实验一求不规则物体的重心、实验目的：用悬吊法和称重法求出不规则物体的重心的位置。
、实验设备仪器：ZME-1型理论力学多功能实验台，直尺、积木、磅秤、胶带、白纸等。
三、实验原理方法简述（一）悬吊法求不规则物体的重心适用于薄板形状的物体，先将纸贴于板上，再在纸上描出物体轮廓，把物体悬挂于任意一点A，如图1-1（a）所示，根据二力平衡公理，重心必然在过悬吊点的铅直线上，于是可在与板贴在一起的纸上画出此线。
然后将板悬挂于另外一点B，同样可以画出另外一条直线。
两直线的交点C就是重心，如图1-1 （b）所示。
7//%T A F图1-1（二）称重法求轴对称物体的重心对于由纵向对称面且纵向对称面内有对称轴的均质物体，其重心必在对称轴上。
大头端支点的距离X C。
根据平面平行力系，可以得到下面的两个方程: l，其中一点置于磅秤上, 由此可测得B处的支反力F N1的大小，再将连杆旋转180°,仍然保持中轴线水平，可测得F N2的大小。
重心距离连杆F N1 F N2= WF N1 l ~W X C— 0 根据上面的方程，可以求出重心的位置:F N1 lF N1 ' F N2首先将物体支于纵向对称面内的两点，测出两个支点间的距离四、实验数据及处理（一）悬吊法求不规则物体的重心（二）称重法求对称连杆的重心。
a. 将磅秤和支架放置于多功能台面上。
将连杆的一断放于支架上，另一端放于支架上，使连杆的曲轴中心对准磅秤的中心位置。
并利用积木块调节连杆的中心位置使它成水平。
记录此时磅秤的读数b. 取下连杆，记录磅秤上积木的重量 F JI =385gc. 将连杆转180，重复a 步骤，测出此时磅秤读数 F N 2=1560gd. 取下连杆，记录磅秤上积木的重量 F JI =0 ge. 测定连杆两支点间的距离 I =221mmf. 计算连杆的重心位置（1375 -385） 221X C86mm重心距离连杆大头端支点的距离x C =86mm 。
理论力学实验报告---最终版
成绩理论力学计算机实验报告平面桁架内力计算姓名：谢宗言学号：6011207469指导教师：叶金铎天津大学仁爱学院建筑工程系2011级土木工程四班2012年4月目录实验一、平面桁架内力计算 (4)一.实验目的： (4)二.实验内容： (4)三.实验步骤： (4)四．计算题目,计算结果与结果验证 (5)五. 学习体会与建议: ........................................... 错误！未定义书签。
实验一、平面桁架内力计算一.实验目的：1．熟悉FORTRAN软件和平面桁架计算程序的使用方法。
2．学习用文本编辑器编写原始数据文件，保存文件。
3．学习查看计算结果文件。
二.实验内容：1．使用循环节点法求平面简单桁架的杆件内力和约束反力。
2．使用循环节点法求平面复杂桁架的杆件内力和约束反力。
三.实验步骤：1. 创建计算文件夹创建平面桁架计算的文件夹，文件名可以是中文，也可以是英文或汉语拼音。
2. 原始数据文件的编辑原始数据文件的编写方法按照教材指定的方法编写，编写前要给结构编写杆号，节点号。
编辑数据文件的方法是，打开记事本，编写数据文件，数据之间用逗号或空格隔开，保存数据文件，文件的扩展名为*.DAT，或TXT，退出文本编辑器。
将编写好的数据文件以COND1命名，存入创建的计算文件名下。
3. 执行计算将计算文件TRUSS.EXE拷入计算文件名下，点击计算文件名TRUSS,执行计算(程序自动生成结果文件RESU1.DAT/ RESU1.TXT)4. 计算结果的查看用记事本打开结果文件查看计算，结果文件的扩展名为*.DAT/*.TXT。
5. 重复计算的执行首次计算（第一组数据），按上述二至四步进行，重复计算，（两组以上数据）在输入第二组数据之前，将第一组的数据，包括原始数据文件和结果文件改名，如将COND1.DAT该为C1.DAT，将RESU1.DAT该为R1.DAT。
四．计算题目,计算结果与结果验证1．习题3.3结构与载荷如图1所示，求杆的内力和支座反力。
(完整word版)理论力学实验报告
《理论力学》摩擦实验实验报告（2014~2015学年第二学期）专业：工程力学学院：航空航天与力学学院小组成员学号：1453621 1453225 1453213 1453424 1453229 1453430姓名：王云林周培钊梁浩光管箫杨周洋张鑫实验目的1.测定木与铁之间的静滑动摩擦系数。
2.测定当滑块高度较大时，在斜面上保持平衡所需的最大与最小荷载并作受力分析。
3.处理实验数据，计算理论值并与测量值作误差分析。
4.使学生更好地理解摩擦本质并提高学生的动手实践能力。
实验装置与仪器●装置本实验用MC50摩擦实验装置来完成。
MC50摩擦实验装置是由滑板倾角调整机构、角度显示机构组成。
通过滑块在不同材质的滑道上运动，可以测定物体的摩擦角并显示角度。
可以进行在不同情况下物体滑动、翻倒的演示。
1、滑道倾角的调节：滑道倾角可通过两种方式调节，即电机快速调整和手动慢速微调。
2、角度的显示：通过角度传感器和显示仪表即时反映滑道倾角的变化值，角度显示精度值为0.01度。
1、滑道角度显示仪2、手动微调按钮3、电动调节按钮4、电动调节角度5、角度调节电源开关6、光电门7、滑道8、手动微调9、计时器显示仪10、计时器操作键11、光电门接入端口12、计时器电源开关13、活动平台调节仪14、活动平台●仪器砝码、铁块（680g、30×30×100mm）、滑轮、托盘（30g）等。
实验内容1、通过改变斜面倾角测量木与铁间的静摩擦系数。
2、当滑块较高时，在一定的倾角下，在其自重作用，测定滑块向下滑动时的荷载及滑块向上倾倒时荷载。
实验原理●静摩擦因数的推导当滑道倾角为θ时，若物块恰好不滑下，则此时 ΣFx = 0：mgsin θ-Fs = 0ΣFy = 0：N -mgcos θ= 0 又因为 Fs= Nfs 得 fs = tan θ ●物块在斜坡上的受力分析1、倾斜角25°时向下滑动（或倾倒）时的理论载荷推导假设滑块质量为m ，底面边长为a ，高b ，滑道ψ倾角，以沿滑道向下的方向为x 轴方向，垂直于滑道向上的方向为y 轴方向，其受力分析右图所示。
理论力学实习报告
一、实习背景理论力学是工科学生必修的一门基础课程，它涉及到物体的运动规律、受力分析以及平衡条件等方面。
为了更好地理解理论力学的基本原理，提高实际应用能力，我们进行了为期一周的理论力学实习。
二、实习目的1. 深入理解理论力学的基本原理和概念；2. 掌握力学实验的基本操作方法；3. 提高力学分析及解决问题的能力；4. 培养团队协作精神和实践能力。
三、实习内容1. 实验一：牛顿第二定律验证实验目的：验证牛顿第二定律，即F=ma。
实验原理：通过测量不同质量物体在受到不同拉力作用下的加速度，分析物体所受合外力与质量、加速度之间的关系。
实验步骤：（1）准备实验器材：滑轮、砝码、测力计、秒表、铁架台、绳子等；（2）搭建实验装置，将滑轮固定在铁架台上，将绳子一端系在滑轮上，另一端连接测力计；（3）将物体挂在绳子上，记录物体的质量m；（4）逐渐增加砝码的质量，使物体受到不同的拉力F；（5）用秒表测量物体通过一定距离s所需的时间t，计算加速度a；（6）根据F=ma，分析物体所受合外力与质量、加速度之间的关系。
2. 实验二：力的合成与分解实验目的：验证力的合成与分解原理，掌握力的平行四边形法则。
实验原理：力的合成与分解原理指出，一个力可以分解为两个互成角度的分力，两个分力也可以合成为一个力。
实验步骤：（1）准备实验器材：滑轮、测力计、铁架台、绳子等；（2）搭建实验装置，将滑轮固定在铁架台上，将绳子一端系在滑轮上，另一端连接测力计；（3）将物体挂在绳子上，使物体受到一个已知拉力F；（4）用测力计测量物体所受的拉力F1和F2，分别记录F1和F2的大小及方向；（5）根据力的平行四边形法则，将F1和F2合成为一个力F，比较F与F1、F2的关系。
3. 实验三：摩擦力的测定实验目的：测定物体在水平面上受到的摩擦力大小。
实验原理：摩擦力与物体所受的正压力成正比，与物体运动的速度无关。
实验步骤：（1）准备实验器材：滑轮、测力计、铁架台、绳子、物体、水平面等；（2）搭建实验装置，将滑轮固定在铁架台上，将绳子一端系在滑轮上，另一端连接测力计；（3）将物体放在水平面上，用测力计测量物体受到的摩擦力Ff；（4）逐渐增加物体在水平面上的正压力，记录不同正压力下的摩擦力Ff；（5）分析摩擦力Ff与正压力的关系。
理论力学实验总结报告范文(3篇)
第1篇一、实验目的本次实验旨在通过理论力学实验，加深对理论力学基本概念、基本原理和基本方法的理解，培养学生的动手能力、观察能力和分析问题的能力。
同时，通过实验，提高学生的创新思维和科学实验能力。
二、实验内容本次实验主要包括以下内容：1. 静力学、运动学和动力学创新应用实验2. 动力学参数测定实验3. 运动学和动力学计算机模拟仿真实验三、实验过程1. 静力学、运动学和动力学创新应用实验实验过程中，我们首先对实验装置进行了组装，包括砝码、弹簧、滑轮等。
接着，我们对实验装置进行了初步调试，确保实验顺利进行。
实验过程中，我们按照实验指导书的要求，分别进行了以下实验：（1）求弹簧质量系统的固有频率：在高压输电线模型的砝码盘上，分四次挂上不同重量的砝码，观察并记录弹簧的变形。
（2）求重心的实验方法：采用悬吊法和称量法，分别求出型钢片状试件的重心位置。
（3）验证均质圆盘转动惯量的理论公式：转动实验台右边手轮，使圆盘三线摆摆长下降为60cm，左手给三线摆一初始角，释放圆盘后，记录扭转十次或以上的时间，并算出周期，比较实验与理论计算两种方法求得的转动惯量。
2. 动力学参数测定实验在实验过程中，我们首先对实验装置进行了组装，包括传感器、信号采集卡、计算机等。
接着，我们对实验装置进行了初步调试，确保实验顺利进行。
实验过程中，我们按照实验指导书的要求，分别进行了以下实验：（1）测定物体的加速度：通过连接传感器和信号采集卡，测量物体在运动过程中的加速度。
（2）测定物体的位移：通过连接传感器和信号采集卡，测量物体在运动过程中的位移。
3. 运动学和动力学计算机模拟仿真实验在实验过程中，我们利用计算机软件对实验过程进行了模拟仿真，验证了实验结果的正确性。
四、实验结果与分析1. 静力学、运动学和动力学创新应用实验实验结果表明，通过实验验证了弹簧质量系统的固有频率、重心位置和均质圆盘转动惯量的理论公式。
2. 动力学参数测定实验实验结果表明，通过实验测定了物体的加速度和位移，与理论计算值基本一致。
【参考文档】理论力学实验指导书-优秀word范文 (18页)
