电动调节阀和气动调节阀如何正确安装
气动阀门的安装与调试步骤
气动阀门的安装与调试步骤气动阀门在工业生产中起到了至关重要的作用，能够有效控制介质流动，保障生产运行的稳定性和安全性。
然而，要保证气动阀门的正常运行，正确的安装和调试是至关重要的。
本文将介绍，帮助读者更好地掌握相关知识。
1.准备工作在进行气动阀门的安装与调试之前，首先要做好充分的准备工作。
这包括准备好所需的工具和材料，确保安装环境整洁和安全，以及提前对气动阀门的安装位置和接口进行检查。
2.安装前检查在实际安装气动阀门之前，需要对气动阀门进行全面的检查，确保其外观完好，零部件完整，无损坏和缺陷。
同时还需要检查气动阀门的型号和规格是否符合要求，以确保安装的准确性和稳定性。
3.安装步骤3.1 确定安装位置在进行气动阀门的安装之前，需要确认气动阀门的安装位置，确保其与管道连接口对齐，并且方便后续的管道连接。
3.2 连接气动阀门在连接气动阀门时，需要根据气动阀门的安装图纸和说明书，正确连接气动阀门与管道。
连接时应注意紧固螺母的扭矩，确保连接牢固可靠。
3.3 配接气源安装好气动阀门后，需要连接气源管路，并确保气源管路的密封性和安全性。
在连接气源管路之前，还需要对气源进行处理，确保气体的纯度和干燥度。
4.调试步骤4.1 调试前准备在进行气动阀门的调试之前，需要确保气源稳定并通畅，以及确保气动阀门的电源连接无误。
同时还需要检查气动阀门的控制元件是否正常运行。
4.2 调试气动阀门在对气动阀门进行调试时，需要逐步打开气源阀门，并观察气动阀门的开关速度和动作是否正常。
如果发现异常情况，需要及时排除故障。
4.3 调试控制系统在调试气动阀门时，还需要对控制系统进行相应的调试，确保控制信号的准确性和稳定性。
这样才能保证气动阀门的正常工作和控制效果。
5.注意事项5.1 安装位置选择在选择气动阀门的安装位置时，应考虑其使用环境和管道连接方便性，选择一个稳定且易于维护的位置。
5.2 注意气源质量在连接气源管路时，需要选择干燥和稳定的气源，避免因为气源质量不佳导致气动阀门无法正常工作。
2024年气动调节阀安装安全技术规程
2024年气动调节阀安装安全技术规程引言：随着工业的快速发展和自动化水平的提高，气动调节阀在工业生产过程中发挥着重要的作用。
然而，由于气动调节阀的特殊性，其安装过程往往比较复杂，并且存在一定的安全风险。
为了保障气动调节阀的安全运行，必须建立起科学、规范的安装安全技术规程。
本文将围绕气动调节阀的安装，从安全角度出发，对其进行详细的介绍和阐述，以期能够为工程师们提供一份有效、实用的安装技术规程。
一、安全技术规程的目的本安全技术规程的主要目的是保障气动调节阀的安全安装，减少安装过程中的安全风险，并确保气动调节阀的正常运行。
二、安装前的准备工作1. 在进行气动调节阀安装之前，必须先对相关的工程图纸进行仔细的研究和分析，并确保安装过程的合理性和安全性。
2. 在开始安装之前，必须对安装区域进行仔细的检查和清理，确保没有杂物和障碍物存在。
3. 安装过程中所需要使用的设备和工具必须经过检查和试验，确保其安全可靠。
三、气动调节阀的安装位置选择1. 气动调节阀的安装位置应尽量接近被控管道，并且考虑便于操作和维修。
2. 气动调节阀的安装位置应考虑到安全因素，避免与其他设备和管线发生干扰和冲突。
四、气动调节阀的安装步骤1. 确定气动调节阀的安装方向，并进行标识。
2. 在安装区域进行合适的开挖和准备工作，确保安装底座的稳固性。
3. 根据气动调节阀的安装需求，进行沟槽或孔洞的开挖和处理。
4. 将气动调节阀放置在预先准备好的底座上，并进行固定。
5. 进行气动调节阀与管道的连接，必须保证连接处的严密性和可靠性。
6. 进行气动调节阀的调试和测试，确保其工作正常。
五、安装后的检查和测试1. 完成气动调节阀的安装之后，必须对其进行全面的检查和测试，确保其安装质量和工作效果。
2. 检查和测试的内容包括：阀门的开闭情况、气动装置的工作状态、阀门的密封性能等。
六、气动调节阀的安全维护1. 对于安装完毕的气动调节阀，必须定期进行保养和维护，以确保其长时间的正常运行。
气动调节阀的安装
气动调节阀的安装气动调节阀是一种常用的工业自动控制系统中的阀门，它可以通过控制气源的压力来调节阀门的开度，从而实现对管道内介质流量和压力的调节。
在工程应用中，气动调节阀被广泛应用于化工、石油、电力、冶金、制药等领域，可以控制各种液体、气体、蒸汽等介质的流量和压力。
气动调节阀的安装是一个非常关键的环节，正确的安装可以保证气动调节阀的正常运行和安全性。
下面是气动调节阀的安装步骤和注意事项。
安装步骤1. 管路准备首先需要准备好接口管路，将气动调节阀连接到管路上。
在连接前需要清理管道的内部，避免杂物、灰尘等对阀门造成影响。
根据阀门口径的大小，选择相应的管道规格。
2. 安装支架安装支架的位置和数量需要根据阀门的大小和重量来确定。
支架需要在阀门液压箱的两端分别安装，以保证阀门不会在使用过程中发生位移和晃动。
3. 连接气泵将气泵连接到气动调节阀上，按照连接说明书将气泵与阀门连接起来，确保管道连接紧密、气源正常供应。
4. 连接电源如果气动调节阀需要电源供应，需要连接对应的电源线。
当然，在阀门需要安装的场合，我们通常需要安装由电缆接口输出信号的板子，以实现电气接口的传递作用。
5. 安装配件在气动调节阀上需要安装一些必要的配件，比如安全阀、压力表等。
这些配件的作用是保证阀门在工作过程中的安全性和稳定性。
6. 调试在安装结束后，需要进行调试。
这一步需要对气动调节阀的各个参数进行调整，以使其满足工作要求。
在调试中，需要关注各个参数的相互作用，以保证气动调节阀的正常运行和稳定性。
注意事项1. 安全检查在安装过程中，需要进行安全检查，避免潜在的安全隐患。
具体来说，就是排查所有的连接点是否正常连接，检查各个配件是否安装完整等。
同时，在调试阶段也需要加强安全检查，防止被调试的阀门因参数设置不合理而对人造成伤害。
2. 使用环境气动调节阀背锅区常运行在狭小的场合，这需要我们注意一些使用环境问题。
比如它工作的环境温度不能过低或过高，过高会影响密封件的使用寿命、过低则会影响气源压力。
气动阀门的安装与调试步骤
气动阀门的安装与调试步骤下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!气动阀门是工业领域常见的一种控制元件，广泛应用于管道系统中，具有开闭迅速、操作方便、可靠性高等优点。
气动控制阀门安装步骤说明书
气动控制阀门安装步骤说明书一、概述气动控制阀门广泛应用于工业生产中的流体控制系统，具有稳定可靠、操作方便等特点。
为了正常安装气动控制阀门并保证其正常运行，下面将详细介绍气动控制阀门的安装步骤。
二、安装准备1. 确认所需安装的气动控制阀门型号和规格，检查阀门及其附件的完好性。
2. 验收安装场地，确保周围环境适合安装气动控制阀门。
3. 准备安装所需工具和材料，如扳手、螺丝刀、密封胶等。
三、安装步骤1. 清洁安装场地，确保安装基础平整、无杂物。
2. 根据现场实际情况，选择合适的安装方式，如法兰连接、螺纹连接等。
3. 将气动控制阀门放置在安装位置上，按照阀门的进出口方向确认阀门的朝向。
4. 使用扳手等工具，将阀门与管道连接。
连接时要注意保持连接紧固，并确保连接口无泄漏。
5. 安装气动执行器。
根据气动控制阀门的型号和规格，选择合适的气动执行器，并按照其安装说明进行正确安装。
6. 连接电气控制线。
根据气动执行器的接线要求，将电气控制线连接到相应接线端子上。
7. 安装附件。
根据需要，安装并连接相应的附件，如电动转换器、限位开关等。
8. 检查安装是否完全符合要求，确保阀门的安装牢固、连接紧密。
四、调试和测试1. 在安装完成后，进行系统通电和气源通气。
2. 通过控制系统对气动控制阀门进行调试和测试，确保阀门的开关灵活、稳定可靠。
3. 注意观察系统运行中有无异常现象，如泄漏、噪音等。
五、使用注意事项1. 在使用气动控制阀门前，需对其进行严格的检查和维护，确保阀门的正常运行。
2. 定期检查和清洁阀门及其附件，避免积尘和腐蚀，保持阀门的正常工作状态。
3. 如发现阀门异常情况，应立即停机检修，避免损坏阀门和设备。
4. 严禁随意改变阀门的参数和调节阀门的开启度，以免影响正常的工作性能。
六、安全注意事项1. 在安装和维修过程中，务必确保设备处于安全状态，避免发生意外事故。
2. 操作人员必须佩戴防护装备，如手套、护目镜等。
3. 严格按照相关安全操作规程进行安装和维修，禁止违规操作。

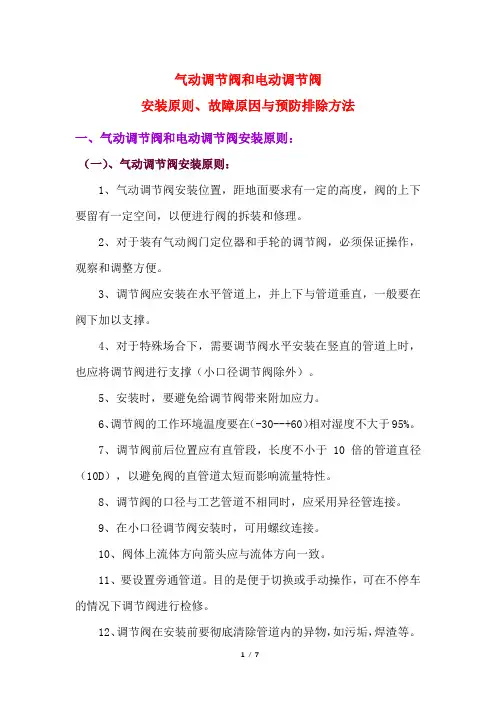

气动调节阀和电动调节阀安装原则、故障原因与预防排除方法
气动调节阀和电动调节阀安装原则、故障原因与预防排除方法一、气动调节阀和电动调节阀安装原则：（一）、气动调节阀安装原则：1、气动调节阀安装位置，距地面要求有一定的高度，阀的上下要留有一定空间，以便进行阀的拆装和修理。
2、对于装有气动阀门定位器和手轮的调节阀，必须保证操作，观察和调整方便。
3、调节阀应安装在水平管道上，并上下与管道垂直，一般要在阀下加以支撑。
4、对于特殊场合下，需要调节阀水平安装在竖直的管道上时，也应将调节阀进行支撑（小口径调节阀除外）。
5、安装时，要避免给调节阀带来附加应力。
6、调节阀的工作环境温度要在（-30--+60）相对湿度不大于95%。
7、调节阀前后位置应有直管段，长度不小于10倍的管道直径（10D），以避免阀的直管道太短而影响流量特性。
8、调节阀的口径与工艺管道不相同时，应采用异径管连接。
9、在小口径调节阀安装时，可用螺纹连接。
10、阀体上流体方向箭头应与流体方向一致。
11、要设置旁通管道。
目的是便于切换或手动操作，可在不停车的情况下调节阀进行检修。
12、调节阀在安装前要彻底清除管道内的异物，如污垢，焊渣等。
（二）、电动调节阀安装原则：1、阀门的安装位置、高度、进出口方向必须符合方向设计要求，连接应牢固紧密。
2、阀门可用各种形式的端部与管道连接。
其中最主要的连接方式有螺纹、法兰及焊接连接。
3、法兰连接时，若温度超过350℃时，由于螺栓。
4、法兰和垫片蠕变松弛，应选择耐高温螺栓材料。
5、阀门安装前必须进行外观检查，阀门的铭牌应符合现行标准GB12220《通用阀门标志》的规定。
6、对于工作压力大于1.0MPA 及在主干管上起到切断作用的阀门，应进行强度和严密性实验，合格后方准使用。
其他阀门可不单独进行实验，待在系统试压中检验。
7、强度试验时，实验压力为公称压力的1.5倍，持续时间不少于5min,阀门的壳体、填料应无渗漏。
8、严密性实验时，实验压力为0.3mpa ，实验压力在实验持续的时间内应保持不变，时间应符合表2的规定，以阀瓣密封面无渗漏为合格。
电动调节阀的安装方法
电动调节阀的安装方法一、准备工作1.根据系统工艺要求和工程图纸确定电动调节阀的安装位置，并测量和标记好进、出口管道的中心线。
2.清理安装位置，确保没有杂物和污垢。
3.核对电动调节阀的型号、规格和数量是否与图纸和订单要求一致。
4.检查电动调节阀的外观和内部是否完好无损，以及阀体内是否有杂质。
二、安装阀体1.根据工艺要求和图纸的中心线标记，确定安装位置。
2.将电动调节阀安装在管道上，确保阀体与管道对中，切勿侧倾。
3.使用螺栓、垫圈和螺母将阀体与管道紧固，螺栓要均匀拧紧，避免产生过度应力。
三、连接执行器1.根据图纸上的标记，确定执行器的安装位置，并将执行器与阀体连接。
2.使用螺栓把执行器固定在阀体上，注意要确保螺栓的垂直与平行度。
3.确保阀盖和执行器的连接良好，无松动。
四、连接电源和控制信号1.根据电源电压的要求，接通正确的电源线，确保正确的电极极性，以免损坏电动调节阀。
2.连接控制信号线，确保正确连接，以便准确地控制电动调节阀的开启和关闭。
3.检查电源线和信号线的接线端子是否牢固，没有松动。
五、调试和测试1.打开进口阀门，检查电动调节阀的开度是否正常，是否能够顺利运行。
2.将执行器与控制系统连接，对电动调节阀进行调试和测试，验证其是否能够根据控制信号进行准确的调节。
3.检查电动调节阀的密封性能，确保无泄漏现象。
4.进行系统的运行测试，观察电动调节阀的工作稳定性和响应时间，调整参数和控制信号，以达到最佳的控制效果。
六、防护和维护1.针对不同的工况和介质特性，选择合适的防护措施，如防腐、防结露等。
2.确保电动调节阀周围没有杂物和障碍物，以便日常操作和维护。
3.定期对电动调节阀进行检查和维护，保持其正常运行和延长使用寿命。
以上是电动调节阀的安装方法，正确的安装对确保电动调节阀的正常运行和使用寿命有着重要的作用。
在安装过程中，应严格按照相关规范和标准进行操作，并根据具体工况和要求采取相应的防护措施。
同时，安装后还应进行必要的调试和测试，以验证电动调节阀的性能和控制效果。
气动阀门的安装与调试步骤
气动阀门的安装与调试步骤气动阀门是一种利用气压力来控制介质流动的阀门，广泛应用于石油化工、冶金、电力、制药等领域。
在使用气动阀门之前，必须进行安装和调试工作，确保阀门正常运行。
下面将详细介绍气动阀门的安装与调试步骤。
一、安装步骤1、选择合适位置：首先需要确定气动阀门的安装位置，确保阀门的开启和关闭不会受到任何阻碍。
同时要考虑到维修和更换零部件的方便性。
2、准备工具和材料：安装气动阀门所需要的工具和材料包括扳手、螺丝刀、螺栓、螺母等。
3、检查阀门：在安装之前，需要对气动阀门进行检查，确保阀门及其附件没有损坏或缺失。
4、安装气动执行器：将气动执行器安装在阀门上，并通过螺栓和螺母将其固定好。
5、连接管道：将气动阀门与管道连接起来，使用密封垫和螺栓将阀门与管道连接紧密，使介质无法泄漏。
6、接通气源：连接气源管道，确保气动执行器能正常工作。
在接通气源之前，需要注意检查气源管道是否有漏气现象。
7、安装配套设备：根据需要安装配套的传感器、控制器等设备，确保阀门能够自动控制。
8、检查安装结果：在完成以上步骤之后，需要对阀门的安装进行检查，确保阀门和配套设备已经正确安装并能正常工作。
二、调试步骤1、检查阀门的运动是否畅顺：在接通气源之后，需要观察和检查气动阀门的运动是否畅顺，如果出现卡滞或不正常的情况，需要及时进行调整。
2、调整气源压力：根据阀门的使用要求，需要调整气源的压力，确保气源的压力能够满足阀门的开启和关闭要求。
3、调整开启和关闭时间：通过调整气动执行器的控制装置，可以调整阀门的开启和关闭时间，确保阀门能够按照要求进行控制。
4、测试阀门的工作性能：通过对阀门进行开启和关闭测试，检查阀门的工作性能是否符合要求，包括开启速度、关闭速度、密封性能等。
5、校准传感器和控制器：如果有配套的传感器和控制器，需要对其进行校准，确保传感器和控制器能够准确地控制阀门的运动。
6、进行稳定性测试：在进行了以上工作之后，需要对阀门进行一段时间的稳定性测试，确保阀门能够稳定地运行，并且不会出现故障。
气动调节阀安装安全技术规程
气动调节阀安装安全技术规程气动调节阀是用于调节介质流量和压力的一种流体控制装置，在化工、石油、制药、食品等工业领域中得到广泛应用。
正确的安装和使用气动调节阀，能保证工业生产的安全和稳定性。
一、安装前准备1. 根据工程要求，阀门制造厂家提供的产品技术参数和图纸，对气动调节阀的型号、规格、连接方式等进行确认。
2. 检查气动调节阀的外观是否完好，是否有裂纹、变形、氧化等缺陷，检查各连接处的密封性。
3. 检查阀门执行机构、手动控制机构和附件、支承件等，确认有无松动和缺陷。
4. 根据情况，施工现场应配备安全帽、防护眼镜、耳塞、手套等防护用品。
二、安装过程1. 安装位置：气动调节阀应安装在液压或气体管路中，并应根据流体的流动方向安装，以保证阀门的正常启闭和调节功能。
2. 连接方式：若为法兰连接，应根据安装高度和密封要求选择合适的垫片，拧紧螺栓时应按对角线交替拧紧，确保连接紧密。
3. 管道安装：阀门的管路应保持水平，不得发生弯曲或扭曲，管道接头应平直，连接紧密，防止泄漏。
4. 安装附件：根据需要，可安装手动操作机构、限位开关、电磁阀、过滤器等附件，应安装合理、牢固。
5.连接电缆：对于带有附件的气动调节阀，应根据附件的要求连接相应的电缆，特别是对几个阀门共用同一电缆的情况，要进行电缆编号，标明每个阀门的位置和类型。
三、安装后检验1. 打开进口和出口阀门，检查流量是否正常，以确保阀门的调节功能。
2. 使用手动控制机构对阀门进行开闭操作，确认阀门的行程和行程指示准确无误。
3. 检查气动调节阀的泄漏情况，确保连接处的密封性。
4. 检查附件的安装和连接情况，特别是过滤器的清洗和更换。
5. 检查气动调节阀的外观和支承结构是否稳定，若存在问题应及时处理。
四、注意事项1. 安装气动调节阀时，应按照制造厂家提供的技术参数和图纸，不得擅自改变型号、规格和连接方式。
2. 安装气动调节阀时，应定期对设备进行维护和保养，确保其正常使用，防止出现故障和事故。
气动调节阀电动调节阀的操作规程和安装技术
气动调节阀电动调节阀的操作规程和安装技术气动调节阀和电动调节阀是工业设备中常见的流量控制装置，用于调节流体介质的流量、压力和温度。
正确的操作规程和安装技术可以确保设备的正常运行和有效控制流体流量。
以下是气动调节阀和电动调节阀的操作规程和安装技术：一、气动调节阀的操作规程和安装技术：1.操作规程：1）在操作气动调节阀之前，必须检查阀门是否处于完全关闭状态。
2）检查和确认气动系统的压力是否符合调节阀的工作要求。
3）打开送气阀门，使气动系统处于工作状态。
4）逐渐调整调节阀的开度，观察流体流量和压力的变化。
5）根据需要调整开度和压力，确保流量和压力在所需范围内。
6）操作完毕后，关闭送气阀门，关闭调节阀。
2.安装技术：1）选择合适的安装位置，避免受到外部振动和冲击。
2）确保气动系统的正常运行，压力符合调节阀的要求。
3）连接气动调节阀和气动执行器，确保无泄漏。
4）根据要求连接气源管道和排气管道。
5）根据要求进行电气连接，确保气动调节阀可以正常工作。
6）调试前应检查气动调节阀的开度和关闭状态，确保调整阀是在关闭位置。
7）逐步调整气动调节阀的开度，观察流量和压力的变化。
8）根据需要调整开度和压力，确保流量和压力在所需范围内。
9）调试完成后，检查气动调节阀和周围的管道是否有泄露。
二、电动调节阀的操作规程和安装技术：1.操作规程：1）检查电动调节阀的电源是否正常，确认控制系统的设置是否正确。
2）观察调节阀开度和位置的指示器，确认阀门是否处于关闭状态。
3）打开电源，启动电动调节阀。
4）通过控制系统调整电动调节阀的开度，观察流体流量和压力的变化。
5）根据需要调整开度和压力，确保流量和压力在所需范围内。
6）操作完毕后，关闭电源，关闭电动调节阀。
2.安装技术：1）选择合适的安装位置，避免受到外部振动和冲击。
2）确保电源供应的稳定和可靠。
3）连接电动调节阀和电动执行器，确保连接牢固，无泄漏。
4）根据要求连接控制系统，确保电动调节阀可以正常工作。
电动阀门安装的操作步骤
电动阀门安装的操作步骤随着科技的进展，越来越多的企业开始接受智能化的电动阀门，以确保工业生产过程的可控性和安全性。
电动阀门的安装不仅直接影响到其后续使用效果，而且也与工作人员的个人安全息息相关。
因此，本文将为大家介绍电动阀门安装的操作步骤。
步骤一：准备工具和材料在进行电动阀门的安装前，必需准备好相应的工具和材料，以确保工具齐全，材料不缺失。
一般来说，所需的工具紧要包括电动工具、扳手、钳子、起重器等；而所需的材料则包括连接法兰、垫片和螺栓等。
步骤二：安装电动阀门1.首先，需要将电动阀门安装在其对应的支架上。
在安装时，需要确保电动阀门在水平面上，且支架紧固坚固，防止电动阀门在运行中晃动或松动。
2.将连接法兰连接至阀门的出口，然后将垫片平均分布于法兰两侧，并使用螺栓固定住阀门和法兰。
3.随后，依此安装上接头和管道，以连接整个管线。
在安装管道时，需要避开阀门受到扭曲或过度拉伸的情况。
4.对于大型电动阀门，可能涉及到使用起重器进行升降安装。
在使用起重器时，需要注意吊点是否合理，以及吊装过程中是否有其他人员帮忙，确保吊装安全。
同时，应注意起重器的使用时长，不得超过其承重极限。
步骤三：安装电动掌控系统1.在安装电动掌控系统前，需要确认掌控器和阀门之间的连接方式以及电动阀门的信号输入方式。
在这个过程中，需要检查掌控信号是否正确，以及掌控方法是否符合阀门的操作要求。
2.确认好以上内容后，就可以开始安装电动掌控系统。
一般来说，电动掌控系统的安装方式会因厂家和型号的不同而有所区分。
但总体说来，需要将掌控器和电动阀门连接，同时进行电源接线和掌控线路接线。
在接线过程中，需要注意线路布局是否合理、线路保护是否到位，同时有互锁和检测装置等安全措施。
3.在安装完成后，还需要调试电动阀门和掌控系统，确保其实现正常运行，同时检查阀门是否开启和关闭快捷、精准。
步骤四：防腐处理防腐处理紧要是在电动阀门的部位，进行保护和喷漆处理。
这是由于电动阀门简单接触到外界物质，使其表面显现锈迹。
电动调节阀安装要求
电动调节阀安装要求
电动调节阀安装要求主要包括以下几个方面：
1. 安装位置：电动调节阀应安装在易于操作和维护的位置，离其他设备和构件有足够的空间，便于操作和维修。
2. 安装方向：应根据系统的流动方向安装调节阀，确保阀门的开关操作与流体的流动方向一致。
3. 安装高度：为了便于人工维修和操作，电动调节阀的底部应安装在一定高度以上，通常为地面高度。
4. 管道连接：根据管道系统的要求，采用合适的管道接头确保与管道连接紧密，无泄漏。
5. 电源接线：电动调节阀的电源接线应符合相关电气安装规范，确保电源供应稳定、可靠，并避免电气故障。
6. 信号接线：根据不同的控制系统要求，将电动调节阀与控制系统进行信号接线，确保控制系统正常工作。
7. 密封件安装：根据阀门类型和工作环境的要求，选择适当的密封件，并正确安装，确保阀门的密封性能。
8. 防护措施：电动调节阀安装时应考虑现场的环境条件，采取相应的防护措施，防止灰尘、腐蚀、潮湿等对阀门的影响。
总之，电动调节阀的安装要求需要根据具体的设备和工况来确定，安装人员应仔细阅读相关安装说明，并严格按照要求进行操作。
调节阀的施工安装规范
调节阀的施工安装规范一、调节阀的安装调节阀安装是否合理，不仅关系到调节阀的安装、拆卸和维修方便与否，也决定了调节阀能否在自动调节系统中起到良好的调节作用，安装调节阀时应注意以下几个方面。
1.1 调节阀的配管要求：（1）使入口配管能够达到最大限度的直管段长度。
经验的直管段长度是10～20倍管道直径。
阀门入口直管段长度愈长，将得到愈好的阀门性能。
（2）出口配管应有3～5倍管道直径的直管段。
（3）阀门的入口直管段使得流体在稳定的压力下进入阀门。
其稳定的入口压力将保证得到一个稳定的和可再现流量。
图7－1表示了一种良好的流动方式，而图7－2表示的流通方式则不好。
图7-1 典型的上游和下游配管良好的布置图7-2 上游和下游配管不好的布置1.2 气动薄膜调节阀现场安装注意事项：（1）调节阀应垂直安装在水平管道上，如在特殊情况下需要水平和倾斜安装时，一般要加支撑座。
减小管线的振动所引起的调节阀开关卡涩或不到位的现象。
（2）为了防止调节阀膜片老化，延长使用寿命，安装时应尽量远离高温、振动和腐蚀严重的环境。
（3）为了便于维护检修，调节阀应安装在靠近地面或楼板的地方。
为了检修拆卸方便，应注意调节阀距离地面（或楼板）留有适当的高度，对于正作用气开式调节阀，因阀芯拆卸时需从阀体下面取出，调节阀距地面应留有足够的距离便于拆卸。
（3）为了使调节阀和调节系统出现故障时，不致于影响生产和发生安全事故，故一般都需要安装旁路和旁路阀。
但旁路阀不能安装在调节阀的正上方，以免旁路阀内腐蚀性介质泄漏到调节阀腔体内造成调节阀密封面的损伤。
另外,调节阀前、后应安装截止阀利于装置临时停车检修。
对于高温、高压、高压、易冻、易粘稠介质，还要安装排泄阀。
1.3 手动操作的考虑：（1）阀门的安装位置应便于操作人员手动操作，与此同时，操作人员应该能够看着指示器上显示的参数来操作阀门。
（2）手控旁通阀和隔离阀对无手轮机构的气动调节阀或虽有手轮机构但属重要的调节系统的场合，可酌情采用旁路，安装切断阀及旁路阀。
气动调节阀安装安全技术规程范本（2篇）
气动调节阀安装安全技术规程范本气动调节阀是工业生产过程中常见的一种关键设备，它在工业自动化系统中起到了重要的作用。
然而，由于其较高的工作压力、温度和介质的特殊性，其安装必须要遵循严格的技术规范，以确保安全可靠的运行。
本文将介绍气动调节阀安装的安全技术规程，并提供一个范本，帮助读者更好地开展工作。
一、前言气动调节阀安装是一项复杂的任务，需要合格的技术人员进行操作。
本技术规程旨在提供详细的安装指南，以确保安装过程中的安全性和可靠性。
请根据实际情况进行调整，确保符合相关法规、标准和规范要求。
二、安装前准备1. 安全意识在进行气动调节阀安装之前，所有参与人员必须具备必要的安全意识。
熟悉气动调节阀的工作原理和性能特点，了解相关风险和操作要求。
2. 安全装备为防止发生意外事故，确保在安装现场充足的安全装备，包括安全鞋、安全帽、护目镜、防护手套等。
3. 设备检查在安装前，对所需安装的气动调节阀进行详细的检查，包括阀体、阀盖、阀座、门板等各部件的完好性和连接状态。
4. 工作空间确保安装现场宽敞，没有障碍物，并保持良好的通风。
必要时，采取安全围栏和标志，保持工作区域整洁、安全。
5. 工具准备准备必要的工具和设备，包括扳手、扳手套具、开关电源、螺丝刀、焊接设备等。
三、安装步骤1. 安装位置确定根据工艺要求和现场实际情况，确定气动调节阀的安装位置。
保证安装位置在操作方便、维修方便、排放方便的同时，符合相应法规、标准和规范要求。
2. 基础施工在安装位置进行相应的基础施工，确保重量稳定，不会因土壤沉降或震动对气动调节阀的正常工作产生影响。
遵循相关的基础设计规范，采用合适的建材和施工方法。
3. 阀门安装根据气动调节阀的安装要求，正确连接阀体和阀盖，并采取适当的密封措施，确保阀门的完整性和连接性。
4. 附件安装连接和安装气动调节阀所需的附件，包括执行器、转换器、信号开关、手动操作杆等。
对于每个附件进行逐一检查，确保其固定可靠。
气动调节阀的安装细节与技巧
气动调节阀的安装细节与技巧一、安装位置选择1.与被控管道的接口处要方便操作，方便观察和维修。
2.尽量选择远离震动或噪音源的位置，避免对调节阀的稳定性造成影响。
3.避免将调节阀安装在易受冷凝水或污染物影响的位置，以免影响调节阀的工作。
4.明确安装高度，避免调节阀吊装时与其他设备或管道碰撞。
二、管道准备工作1.确保管道内没有杂物和拼接点的毛刺。
2.将管道两端切割平整、垂直，确保与调节阀法兰连接的密封性和稳定性。
三、选择合适的密封垫片1.根据被控介质的性质选择合适的密封垫片材料，如PTFE、聚四氟乙烯等。
2.严格按照规范要求进行安装，避免密封面损坏或过紧导致泄漏。
四、调节阀安装1.在安装前，检查调节阀的外观和内部机构是否完好，确认无损坏或异物。
2.将调节阀安装在管道上时，避免过度拧紧导致法兰变形或破裂。
3.在安装调节阀时，注意同时安装油脂注射阀和排污阀，确保调节阀的润滑和维护。
4.调节阀的驱动装置（如气动执行器）安装时，确保连接牢固，无松动和漏气现象。
五、气动管路的安装1.气动管路与调节阀的连接要求严密，避免漏气现象。
2.确保气动管路的设计合理，避免过长或过弯造成气动信号不稳定。
3.气动管路内部的湿气、油脂等应做好处理。
六、电气线路的安装1.电气线路的接线一定要参照调节阀和气动执行器的接线图，确保接线正确无误。
2.电气线路的布线要与其他强电线路分离，避免干扰和故障。
七、调试和检验1.做好调节阀的起动前检测，确认阀门的闭合、开启和调节功能正常。
2.调节阀初始设置应当采用基本的开度及作用信号进行初次校准，以保证阀门在初始工作条件下能够正常工作。
3.对调节阀进行密封性、泄漏性、动态响应时间等多项检测，以确保调节阀的性能符合要求。
综上所述，气动调节阀的安装需要注意每个环节的细节，合适的位置选择、管道准备、垫片选择、阀门安装、管路和电气线路安装以及调试和检验等步骤都需要严格按照规范进行操作。
这些细节和技巧的正确应用可以提高调节阀的稳定性和可靠性，确保其正常运行。
(实用版)调节阀安装步骤
（实用版）调节阀安装步骤1. 准备工作在进行调节阀安装之前，请确保以下准备工作已完成：- 调节阀已正确地从包装箱中取出，并检查其外观是否有损坏。
- 确保所有必要的安装工具和配件都已准备就绪。
- 确定调节阀的安装位置，并确保该位置符合工程设计和施工图纸的要求。
- 检查调节阀的进口和出口管道，确保其清洁，无任何杂质和污垢。
2. 安装调节阀1. 取下保护盖：将调节阀上的保护盖取下，检查内部零件是否完好无损。
2. 连接进口和出口管道：- 使用合适的法兰或螺纹连接方式将调节阀的进口和出口与管道连接。
- 确保连接紧固，无泄露。
3. 安装支架或底座：如果需要，安装调节阀支架或底座，确保其稳固，能够承受调节阀的重量。
4. 安装驱动装置：如果调节阀需要驱动装置（如电动、气动等），请将驱动装置与调节阀连接，并确保其正常工作。
3. 调试和检查1. 手动调试：在自动控制系统启动之前，先手动操作调节阀，检查其是否能够正常开闭，并调整到适当的位置。
2. 连接自动控制系统：如果调节阀是自动控制系统的一部分，请将调节阀与控制系统连接，并进行相应的编程和设置。
3. 检查和测试：在调节阀正式投入使用之前，对其进行全面的检查和测试，确保其满足工程设计和操作要求。
4. 维护和保养- 定期对调节阀进行检查和维护，确保其正常工作。
- 根据使用频率和环境条件，定期清洁、润滑和更换损坏的零件。
- 确保调节阀的自动控制系统得到适当的维护和保养。
以上是实用版的调节阀安装步骤，希望能对您的工程安装工作有所帮助。
如有任何疑问，请随时与我联系。
气动调节阀安装安全技术规程
气动调节阀安装安全技术规程气动调节阀是工业自动化控制系统中常用的控制阀门之一，其作用是根据操作信号调节介质流量和压力，对工业过程的参数进行控制。
在安装气动调节阀时，必须注意其安全性，防止出现安全事故。
本文将介绍气动调节阀安装安全技术规程，帮助读者了解如何保证气动调节阀的安全可靠性。
一、安装位置选择气动调节阀的安装位置应根据工业过程的需要和安全规定来确定。
通常，气动调节阀安装在介质泵的出口处或介质进入设备的管道系统中。
在选择安装位置时，应考虑到以下几个方面：1.取样位置对于有特殊需要的系统，必须在气动调节阀上设置取样口，以便提取样品进行分析。
取样口应位于系统中流动介质的最高点或中心线位置。
2.安全距离安装气动调节阀时，应保持足够的安全距离，避免操作人员接近阀门时发生伤害。
在选择安装位置时应符合相关安全规定，规定的限制性条件必须得到满足。
3.阀门件安装气动调节阀的安装位置应易于安装和拆卸阀门件。
阀门开关装置应设在阀门上部，以便进行方便地操作。
二、安装环境选择气动调节阀的安装环境应符合以下条件：1.温度适宜气动调节阀的安装环境应在规定的温度范围内。
一般情况下，气动调节阀的温度范围为-30℃ ~+60℃。
2.湿度控制气动调节阀的安装环境应控制湿度，避免操作环境潮湿导致零部件生锈。
3.防腐气动调节阀的安装环境应对于介质所致的腐蚀有所防范。
对于易受腐蚀的阀门，可以进行涂覆或使用防腐材料。
三、管道工程安装在管道工程中，气动调节阀的安装应符合以下规定：1.防震安装气动调节阀的安装应具有耐震性能，防止震动或地震导致零部件松动或故障。
2.轴向调节气动调节阀应进行轴向调节，使其保持良好的密封性能和精度控制性能。
3.标准连接气动调节阀的法兰连接应符合相应的标准，法兰和螺钉的连接应紧固牢靠。
4.排气设置安装气动调节阀时，应将阀门设在系统中最高点，以便于排气。
排气口应具有足够大的通道，避免阻塞。
四、检验调试安装气动调节阀后，必须进行检验调试。
调节阀正确安装的若干问题
调节阀正确安装的若干问题调节阀（control valve），又名控制阀，在工业自动化过程控制领域中，通过接受调节控制单元输出的控制信号，借助动力操作去改变介质流量、压力、温度、液位等工艺参数的最终控制元件。
一般由执行机构和阀门组成。
如果按行程特点，调节阀可分为直行程和角行程；按其所配执行机构使用的动力，可以分为气动调节阀、电动调节阀、液动调节阀三种；按其功能和特性分为线性特性，等百分比特性及抛物线特性三种。
调节阀适用于空气、水、蒸汽、各种腐蚀性介质、泥浆、油品等介质。
安装的一般性要求:（1）调节阀安装位置应方便操作维修，以便人员能进行维修和操作，必要时应设置平台。
（2）调节阀上、下部分应留有足够空间，以便维修时取下执行机构和阀内件及阀的下法兰和堵头。
（3）当调节阀安装在有振动场合时，应考虑防振措施。
（4）未安装阀门定位器的调节阀，膜头上最好安装指示控制信号的小型压力表。
（5）调节阀应先检查校验，并在管道吹扫后安装。
的调节阀，其阀前后管道上最好有永久性支架。
05≥γ∆（6）调节阀应垂直、正立安装在水平管道上，公称通经对安全问题的考虑（1）阀门在操作的各个环节中（即安装、试验、 操作和维修），应首先注意人员和设备的安全性。
（2）阀切断后，阀门中的压力还可保持一段时间，应有降压的安全措施，如安装放空阀或排放阀。
个能限制流量的放空阀，以防过快打开放空阀时水击所造成的危害。
1（3）对液体介质，应安装端应保温。
2（4）对蒸汽管线，在接近调节阀的上下（5）压力波动严重的地方，应安装管线缓冲器。
对调节阀性能的考虑（1）配管通径尽量与阀通径一致。
（2）调节阀入口直管段长度至少不得小于倍管道通经。
（3）调节阀出口直管段应有倍管道通经。
倍管道通经、2（4）调节阀进出口取压点位置为阀前 阀后倍管道通径处。
3（5）必须按流动方向箭头安装调节阀，避免过大的安装应力。
对手动操作的考虑（1）阀门安装位置应便于操作，并使操作人员能看到指示器（如液位计）上显示的参数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电动调节阀和气动调节阀如何正确的安装
气动调节阀就是以压缩空气为动力源，以气缸为执行器，并借助于电气阀门定位器、转换器、电磁阀、保位阀等附件去驱动阀门，实现开关量或比例式调节，接收工业自动化控制系统的控制信号来完成调节管道介质的：流量、压力、温度等各种工艺参数。
气动调节阀的特点就是控制简单，反应快速，且本质安全，不需另外再采取防爆措施。
气动调节阀通常由气动执行机构和调节阀连接安装调试组成，气动执行机构可分为单作用式和双作用式两种，单作用执行器内有复位弹簧，而双作用执行器内没有复位弹簧。
其中单作用执行器，可在失去起源或突然故障时，自动归位到阀门初始所设置的开启或关闭状态。
气动调节阀根据动作形式分气开型和气关型两种，即所谓的常开型和常闭型，气动调节阀的气开或气关，通常是通过执行机构的正反作用和阀态结构的不同组装方式实现。
电动调节阀是工业自动化过程控制中的重要执行单元仪表。
随着工业领域的自动化程度越来越高，正被越来越多的应用在各种工业生产领域中。
与传统的气动调节阀相比具有明显的优点：电动调节阀节能（只在工作时才消耗电能），环保（无碳排放），安装快捷方便（无需复杂的气动管路和气泵工作站）。
阀门按其所配执行机构使用的动力，按其功能和特性分为线性特性，等百分比特性及抛物线特性三种。
1.遵守正确的电动调节阀和气动调节阀安装技术应始终遵守控制阀(调节阀)制造商的安装指导和注意点。
这里对典型的安装指导作简单归纳。
2.阅读操作手册在安装阀门之间，先阅读指导手册。
指导手册介绍该产品以及安装前和安装时应注意的安全事项及预防措施。
按照手册中的指南去做有助于保证安装的简易和成功。
3.确认管道清洁管道中的异物可能会损坏阀门的密封表面或甚至阻碍阀芯、球或蝶板的运动而造成阀门不能正确地关闭。
为了减小危险情况发生的可能性，需在安装阀门前清洗所有的管道。
确认已清除管道污垢，金属碎屑、焊渣和其它异物。
另外，要检查管道法兰以确保有一个光滑的垫片表面。
如果阀门有螺纹连接端，要在管道阳螺纹上涂上高等级的管道密封剂。
不要在阴螺纹上涂密封剂，因为在阴螺纹上多余的密封剂会被挤进阀体内。
多余的密封剂会造成阀芯的卡塞或脏物的积聚，进而导致阀门不能正常关闭。
电动调节阀和气动调节阀如何正确的安装
4.检查控制阀(调节阀) 虽然阀门制造商们会采取某些步骤防止运输损坏，但这种损坏还是有可能发生的，且可以在安装之前发现和通报。
不要安装已经知道在运输和存放时已损坏的阀门。
安装之前，检查并除去所有运输挡块、防护用堵头或垫片表面的盖子，检查阀体内部以确保不存在异物。
5.采用良好的管接实践绝大部分的控制阀(调节阀)可以安装在任何位置，但是，最通常用的方法是将执行机构垂直放置并位于阀门的上部。
如果执行机构水平安装是必须的，则考虑对执行机构增加一个额外的垂直支撑。
应确保这样安装阀体：流体流向与流向箭头或指导手册所指示的方向一致。
6.确保在阀门的上面和下面留有足够的空间以便在检查和维护时容易地拆卸执行机构或阀芯。
空间距离通常可以从阀门制造商认定的外形尺寸图上找到。
对于法兰连接的阀体，确保法兰面准确地对准以使垫片表面均匀地接触。
在法兰对中后，轻轻地旋紧螺栓，最后以交错形式旋紧这些螺栓。
正确地旋紧能避免产生不均匀的垫片负载，并有助于防止泄漏，也有助于避免法兰损坏或甚至裂开的可能性。
当连接法兰和阀门法兰材质不一样时，衬氟蝶阀这种预防措施就显得尤为重要。
安装于控制阀(调节阀)上游和下游的引压管有助于检查流量
或压力降。
将引压管接到远离弯头、缩径或扩径的直管段处。
这种位置可将由于流体紊流而导致的不精确性减到最小。
用1/4或3/8英寸(6-10mm)的管子把执行机构上的压力接口连接到控制器上。
保持较短的连接距离，并尽量减少管件和弯头的数量以减少系统时间滞后。
如果该距离必须很长，那么可以在控制阀(调节阀)上使用一个定位器或增压器。
