第六章 投影变换分解
投影变换-高中数学知识点讲解

投影变换
1.投影变换
【知识点的知识】
将平面上每个点P 对应到它在直线l 上的投影P′(即垂足),这个变换称为关于直线l 的投影变换.变换的坐标公式和二阶矩阵为:
【解题方法点拨】
1.几种常见的线性变换
(1)恒等变换矩阵M=;
(2)旋转变换Rθ对应的矩阵是M=;
1/ 2
(3)反射变换要看关于哪条直线对称.例如若关于x 轴对称,则变换对应矩阵为M1=;若关于y 轴对称,则变换对应矩阵为M2=;若关于坐标原点对称,则变换对应矩阵M3=;
(4)伸压变换对应的二阶矩阵M=,表示将每个点的横坐标变为原来的k1 倍,纵坐标变为原来的k2 倍,
k1,k2 均为非零常数;
(5)投影变换要看投影在什么直线上,例如关于x 轴的投影变换的矩阵为M=;
(6)切变变换要看沿什么方向平移,若沿x 轴平移|ky|个单位,则对应矩阵M=,若沿y 轴平移|kx|个单位,则对应矩阵M=.(其中k 为非零常数).
2.线性变换的基本性质
设向量α=,规定实数λ与向量α的乘积λα=;设向量α=,β=,规定向量α与β的和α+β=.
(1)设M是一个二阶矩阵,α、β是平面上的任意两个向量,λ是一个任意实数,则①M(λα)=λMα,②M
(α+β)=Mα+Mβ.
(2)二阶矩阵对应的变换(线性变换)把平面上的直线变成直线(或一点).
2/ 2。
第章投影变换-PPT精选

投影变换就是将直线或平面从一般位置变换 为和投影面平行或垂直的位置,以简便地解决它 们的定位和度量问题。
b a
a
b
两点之间距离
c b
a
a
c
b
三角形实形
c a
b
d dc
a
b
两平面夹角
c
d a
b
b
a
d
c
直线与平面的交点
15 b2
a2 e2
e1
d2 c2
e d
有两解
ed
本章结束
1. 新投影体系的建立
V1
a1
c1 b1
c
c1
a
b1
b
X
a1
bc
X1
X1
a
V/H 体系变为V1/H 体系 V1/H 体系称为新投影体系;V/H 体系为旧投影体系。 V1称为新投影面;V称为旧投影面;H称为不变投影面。 X1称为新投影轴;X称为旧投影轴。
2. 新投影面的选择原则
V1∥AB VC 1 H
3.点的两次变换
第一次变换时的旧、 不变、新投影
旧轴 新轴
a2 a2
旧投影 不变投影 新投影
V/H V1/H V1/H2
值得提醒的是:
在多次变换中,必须遵照交替换面的原则。 如:
V/H V1/H V1/H2 V3/H2 V/H V/H1 V2/H1 V2/H3
6.2.3 直线的换面
1.将一般位置直线变换为投影面的平行线
新投影面的选择必须符合以下两个基本条件: (1) 新投影面必须和空间几何元素处于有利解题的位置。 (2) 新投影面必须垂直于于原投影体系中的一个不变投影面。
投影分解法

投影分解法
投影分解法是一种常用于矩阵分解的方法,在数据分析和机器学习中经常被应用。
它的基本思想是将原始矩阵分解为两个或多个较低维度的矩阵的乘积,从而减少数据的维度,并提取出其中的主成分或潜在因子。
投影分解法主要有两种:主成分分析(PCA)和因子分析(FA)。
主成分分析(PCA)是一种无监督学习的方法,用于寻找数据中最重要的特征。
它通过找到数据中具有最大方差的线性组合,将原始数据投影到这些主成分上。
这样可以减少数据的维度,并保留主要信息。
通过PCA,可以对数据进行降维、可视化、去噪等操作。
因子分析(FA)是一种用于找到观测变量和潜在变量之间关
系的方法。
它假设观测变量由少数几个潜在因子共同决定,并尝试找到这些潜在因子的线性组合。
通过因子分析,可以了解观测变量之间的相关性、发现隐藏的因素、构建变量的新表示等。
这两种方法在实际应用中经常同时使用,以便更全面地理解数据,并提取出最有意义的特征。
投影法第六章投影变换

d
例题4
返回
例题4 已知点E在平面ABC上,距离A、B为15,求E点的投影。
15 b1'
a1' e1'
e' d'
e1 d1' c1'
ed
返回
a1'
a2
b2 b1' a1'
X1 例题 放大图
返回
b' a'
X
V H
b
a
a1'
a2'b2' b1'
返回
例题 求两直线AB与CD的公垂线 。
b' 1'
2'
1
c2
2
22
12
d2
c1'
21' d1'
b1'
a2b2
a1'
11'
返回
(四)、把一般位置平面变为投影面垂直面
d'
b1
D
d1H1 a1
d
c1
返回
一、换面法的基本概念
c1’ V1
a1’
b1’
c1’ b1’
a1’
X1 X1
V/H 体系变为V1/H 体系
换面法—空间几何元素的位置保持不动,用新的投影面来代替旧的 投影面,使对新投影面的相对位置变成有利解题的位置,然后找 出其在新投影面上的投影。
返回
(二)、新投影面的选择必须符合以下两个基本条件:
d
c
例题2 例题3
返回
例题2 求点S到平面ABC的距离 k'
s'

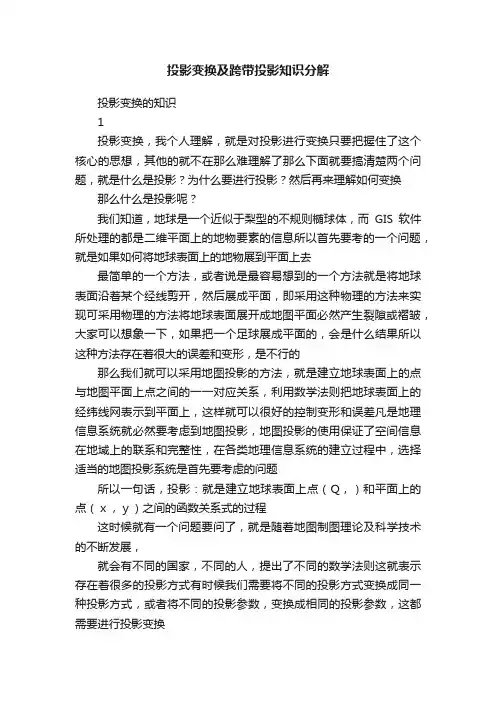

投影变换及跨带投影知识分解
