香蕉式安全系统爬梯施工方案设计

合集下载

高墩安全爬梯计算书

高墩安全爬梯计算书

开平市宏优金属制品有限公司香蕉式桥梁施工安全爬梯结构验算书提供方:开平市宏优金属制品有限公司技术部复核者:(由施工单位设计部复核)编制日期:2014年12月28日一、结构计算及设计依据香蕉式安全爬梯的计算参照1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20112、《建筑地基基础设计规范》GB50007-20113、《建筑结构荷载规范》GB50009-20124、《钢结构设计规范》GB50017-200二、安全爬梯使用材料选择及使用要求1、材料要求:(1)安全爬梯架体立柱采用φ48×3.25钢管,钢材强度等级Q235,横杆采用φ48×3钢管,剪刀撑(斜拉杆)采用钢φ48×2.2钢管。

材强度等级Q235;钢管表面应平直光滑,其质量应符合现行国家标准。

(2)横杆与立杆连接方式为香蕉式插头与销库插入式自锁连接。

(3)连墙件采用φ48×3钢管与建筑物固定,连接架体一端使用扣件锁紧钢管。

(4)楼梯采用钢板冲压,焊接成型为Z字型。

上、下各带有一个转弯平台。

2、地基要求:按照结构验算要求处理!3、搭设要求:(1)每根立杆底部应设置可调节底座,底座底板宽度为150mm,厚度为8mm。

(2)安全爬梯搭设高度为<100m;(3)搭设尺寸为:横距L b为1.268m,纵距L a为2.438m,(4)立杆接长加高采用冲压焊接在立杆上的连接销连接。

(5)连墙件:连墙件按每层设置间距为3-5m应布置靠近主节点,偏离主节点的距离不应大于300mm;应从底层第一步纵向水平处开始设置,当该处设置有困难时,应采用其他可靠措施固定。

(6)剪刀撑(斜拉杆):剪刀撑斜杆与地面的倾角为450--600;剪刀撑斜杆采用香蕉头可旋转斜接头固定在与之相交的立杆销库上。

三、结构复核验算书(以最高层计算)安全爬梯脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)。

爬梯专项施工方案

爬梯专项施工方案

爬梯专项施工方案一、施工前准备工作1.成立施工组织机构,确定施工负责人、施工班组及人员配备等;2.对施工现场进行勘测,了解施工环境、地形、地貌、地质等情况;3.制定安全技术措施和应急预案,确保施工过程中的安全;4.准备施工材料和设备,如扶手、爬梯等。

二、施工过程1.搭设梯场:在施工现场周围搭设临时围护栏,确保施工区域安全;2.安装扶手:根据设计要求,在施工现场使用专业设备进行扶手的安装;3.安装爬梯:根据设计要求,使用专业设备将爬梯逐段安装在墙体上;4.固定爬梯:在安装好的爬梯上进行固定,确保爬梯的牢固性;5.爬梯检查:对已安装好的爬梯进行检查,确保其无松动或破损;6.配置安全设备:在爬梯周围设置警示标志和防护网,确保施工现场的安全。

三、施工安全措施1.聘请具有相关技术资质的专业施工队伍,确保施工质量;2.对施工人员进行安全教育和培训,提高工人的施工意识和安全意识;3.严格执行现场安全管理制度,保持施工现场的整洁与安全;4.清理梯场周围的杂物和垃圾,确保施工现场的整洁;5.使用安全防护装备,如安全帽、安全绳等,确保施工人员的安全;6.管理施工现场,严禁无关人员进入施工区域。

四、施工质量控制1.进行定期的施工检查和验收,确保施工质量符合要求;2.使用优质的施工材料,确保施工质量的可靠性;3.采取适当的施工方法和工艺,确保施工质量的稳定性;4.进行施工过程的质量记录,留存相关材料和证明文件;5.对施工过程中出现的问题及时进行处理,避免对工程质量的影响。

五、施工周期和进度控制1.制定合理的施工计划和进度安排,确保施工工期的合理性;2.加强施工过程中的管理,确保施工进度的按时完成;3.对施工过程中的关键节点进行重点监控,确保施工进度的稳定性;4.如果施工进度出现延迟,应及时调整施工计划并采取相应措施。

六、施工费用控制1.制定合理的施工预算和费用计划,确保施工费用的合理性;2.加强对施工过程中的费用支出的监控,避免不必要的浪费;3.如有必要,可以采取经济合理的替代方案,降低施工费用;4.对施工过程中的费用进行及时记录和核实,确保施工费用的准确性。

香蕉式安全爬梯施工组织设计

香蕉式安全爬梯施工组织设计

目录1.编制依据、编制围及原则 (1)1.1编制依据 (1)1.2编制围 (1)1.3编制原则 (1)2.工程概况 (2)2.1线路概况 (2)2.2主要技术标准 (2)3.香蕉式安全爬梯概况 (3)3.1优点 (3)3.2结构构造 (3)4、施工案 (4)4.1施工准备 (4)4.2安装步骤 (4)4.3爬梯安装 (4)4.4注意事项 (6)4.5荷载分析 (6)5、安全注意事项 (8)蒙西华中铁路煤运通道MHTJ-23标段香蕉式安全爬梯施工案1.编制依据、编制围及原则1.1编制依据⑴《建设工程安全生产管理条例》(人民国国务院第393号令);⑵《铁路桥涵工程施工安全技术规程》(TB 10303-2009);⑶《铁路工程基本作业施工安全技术规程》(TB 10301-2009);⑷蒙西华中铁路煤运通道项目建设管理规定;⑸香蕉式安全爬梯使用说明书;⑹我单位类似工程施工积累的施工技术、管理经验。

1.2编制围本案的编制围为新建蒙西至华中地区铁路煤运通道土建工程MHTJ-23段DK1247+823.27~DK1287+298.92段桥梁墩身香蕉式安全爬梯施工。

1.3编制原则⑴按技术先进可行、安全可靠、经济合理的原则,认真阅读、研究图纸和规文件,结合对工期、质量、安全、环保等要求及工程实际编制。

⑵采取平行流水作业组织施工,科学合理安排各项施工程序。

⑶坚持专业化施工,安排经验丰富的专业化施工队伍。

⑷坚持高起点、高标准、高质量、高效率,格要求。

⑸积极采用新技术、新工艺、新法,及时解决施工难题,加强科技开发管理,保证施工质量和安全,加快施工进度,努力降低施工成本。

2.工程概况2.1线路概况蒙华铁路MHTJ-23标段线路从北向南依次经过荆州开发区、江北农场、江陵县,地形地貌属于冲积平原区,地形开阔平坦,河流、沟渠、湖泊发育,多为农田、鱼塘及城镇。

DK1247+823.27~DK1287+298.92段设计桥梁18556.04m/17座,占全线总长50.1%,其中特大桥19606.1m/6座,大桥137.87m/1座,中桥506.3m/10座,合计墩台身数量451座。

安全爬梯施工方案百度文库

安全爬梯施工方案百度文库

手套:保护施工 人员的手部安全
施工工具:如锤 子、扳手、螺丝 刀等,确保施工 顺利进行
安全设备:如安 全网、护栏等, 确保施工安全
施工材料的选择
爬梯材料:选择高强度、耐腐蚀、耐磨损的材料,如不锈钢、铝合金等 连接件材料:选择高强度、耐腐蚀、耐磨损的材料,如不锈钢、铝合金等 安全防护设施材料:选择高强度、耐腐蚀、耐磨损的材料,如不锈钢、铝合金等 施工工具材料:选择高强度、耐腐蚀、耐磨损的材料,如不锈钢、铝合金等
检查爬梯的表面是否光滑,是否有 毛刺和锐角
检查爬梯的防护设施是否齐全,如 护栏、护网等
检查爬梯的标识和警示标志是否清 晰、完整
PART 5
安全爬梯的施工要点
控制施工精度
测量放线:准确 测量,确保爬梯 位置正确
爬梯安装:严格 按照图纸和规范 要求进行安装
焊接质量:保证 焊接质量,避免 虚焊、漏焊等缺 陷
安装爬梯主框架
准备材料:爬梯主框 架、连接件、螺栓等
测量尺寸:确定爬梯 主框架的位置和高度
安装框架:将爬梯主 框架固定在预定位置
调整框架:确保框架 水平、垂直且稳固
检查框架:确认框架 安装无误,安全可靠
安装踏步板和扶手
准备踏步板和扶手:选择合适的材料和尺 寸,确保质量合格
定位踏步板和扶手:根据设计图纸,确定 踏步板和扶手的位置和间距
PART 2
安全爬梯的概述
安全爬梯的定义
安全爬梯是一种用于高空作业的 辅助工具,用于帮助工人安全、 高效地完成任务。
安全爬梯通常由金属、塑料、木 材等材料制成,具有较强的承载 能力和耐用性。
添加标题
添加标题
添加标题
添加标题
安全爬梯的设计应符合相关安全 标准,如ISO、ANSI等,以确保 其安全性和可靠性。

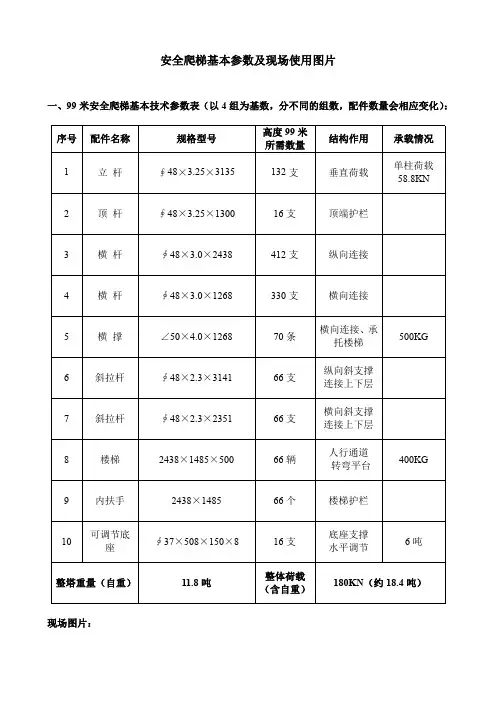

香蕉式安全爬梯基本技术参数说明

香蕉式安全爬梯基本技术参数说明

3
横杆
∮48×3.0×2438
412 支
纵向连接
4
横杆
∮48×3.0×1268
330 支
横向连接
5
横撑
∠50×4.0×1268
6
斜拉杆
∮48×2.3×3141
7
斜拉杆
∮48×2.3×2351
8
楼梯
2438×1485×500
70 条 66 支 66 支 66 辆
横向连接、承 托楼梯
纵向斜支撑 连接上下层
安全爬梯基本参数及现场使用图片
一、99 米安全爬梯基本技术参数表(以 4 组为基数,分不同的组数,配件数量会相应变化):
序号 配件名称
1
立杆
规格型号 ∮48×3.25×3135
高度 99 米 所需数量
结构作用
132 支
垂直荷载
承载情况
单柱荷载 58.8KN
2
顶杆
∮48×3.25×1300
16 支
顶端护栏
欢迎各位来电洽谈,或者来厂参观定货。 祝:工作顺利!
ห้องสมุดไป่ตู้
谢谢合作!
联系人:张经理 QQ:1240797160
电话: 138 280 51 280 地址:广东省开平市沙冈区龙美工业开发区 45 号
横向斜支撑 连接上下层
人行通道 转弯平台
500KG 400KG
9
内扶手
2438×1485
66 个
楼梯护栏
可调节底
底座支撑
10

∮37×508×150×8
16 支
水平调节
6吨
整塔重量(自重)
11.8 吨
整体荷载 (含自重)

香蕉式安全爬梯基本技术参数说明

香蕉式安全爬梯基本技术参数说明

6
斜拉杆
∮48×2.3×3141
7
斜拉杆
∮48×2351
8
楼梯
2438×1485×500
70 条 66 支 66 支 66 辆
横向连接、承 托楼梯
纵向斜支撑 连接上下层
横向斜支撑 连接上下层
人行通道 转弯平台
500KG 400KG
9
内扶手
2438×1485
66 个
楼梯护栏
可调节底
底座支撑
10

∮37×508×150×8
16 支
水平调节
6吨
整塔重量(自重)
11.8 吨
整体荷载 (含自重)
180KN(约 18.4 吨)
现场图片:
二、安全爬梯的优点 我公司生产的香蕉式安全爬梯采用了横杆插入式,并设计了香蕉式插头与 插销并用,使横杆与立杆销箍之间具有双向锁紧功能。保证了架子整体的稳定 性和紧密性。组装好后的外形尺寸为 2.5 米×1.3 米,每节高度为 3 米。占地面 积小,对施工现场的条件要求很低,只要有 3 米×2 米大小面积的水泥硬化地面 即可安装。使用香蕉式安全爬梯不再需要其他的辅助产品,只需要将系统产品 中的立杆、横杆、斜拉杆搭在一起就形成了系统脚手架,然后将配套的专用楼 梯放在专门用于安装楼梯的横撑上就可以安装完成了,加上适当的附着(每隔 6-9 米做一层附着,根据高度适当调节附着间距)后就可以放心使用了。附着也很方 便:只需将搭设好的安全爬梯通道与塔吊或者墩柱附着在一起(只需要有可靠 的依附体,用脚手架钢管及扣架就可将此产品牢固的固定在附着体上,当然也可 以使用焊接固定)就可以放心使用了。人在上面行走时绝对不会有任何晃动的 感觉。此产品可直接延升高度可达 100 米。经计算测试在 100 米内负荷与承载 绝对安全(以 100 米同时有 20 个人(以每人 70KG 体重为参数)、50 米同时有 30 个人在上面行走为标准)。由于横杆的均布方式,并且省去了再挂安全网的麻 烦。 香蕉式安全爬梯是由澳大利亚引进的香蕉式脚手架产品经我公司改良后设 计而成的系统安全梯道。由可调节底座、立杆、横杆、斜拉杆、横撑、楼梯、 楼梯扶手等组成。广泛应用于各种建筑施工及桥梁墩柱施工的人行通道。作为 系统平台通道使用具有:稳定可靠、安全牢固、美观大方、搭设方便、拆装灵 活、易于保管等特点。在目前作为系统通道(安全爬梯)产品中是最科学、最 安全、最经济、最方便的一种新型产品。经我公司大力推广及使用过客户的真 诚引荐,现在国内大多数优质施工单位及大型的桥梁施工单位都在我公司引进 此产品使用。经大家使用后与以前使用的各种梯道、通道对比,此产品的安全 性、灵活性及性价比都是首推一选的好产品。

安全爬梯施工方案

安全爬梯施工方案

安全爬梯施工方案
为确保安全施工,下面是一份详细的爬梯施工方案:
1. 前期准备:
a. 确定施工区域,移除任何障碍物和不稳定的物体。

b. 检查爬梯的质量和稳定性,确保其安全可靠。

c. 标示出施工现场安全警示标志,以提醒他人注意。

d. 为施工人员提供适当的个人防护装备,如安全帽、安全鞋和防滑手套等。

2. 爬梯设置:
a. 确保爬梯在平稳的地面上设置,防止因地面不平而造成倾斜。

b. 使用扎固定绳或螺丝将爬梯固定在周围支撑物上,确保其牢固。

c. 定期检查爬梯的稳定性,并重新固定,以防止其移动或倾斜。

3. 施工过程中注意事项:
a. 确保每次只有一人上下爬梯,避免超载。

b. 上下爬梯时,要保持身体平衡和稳定,避免快速行走或奔跑。

c. 手部应紧握扶手,确保有良好的支撑和平衡。

d. 严禁在爬梯上进行其他活动,如吃东西、喝水或使用手机等。

e. 如需要携带工具或物料上下爬梯,应使用专门的工具袋或提篮,并确保固定牢固,不会滑落或掉落。

4. 紧急响应和事故处理:
a. 确保施工人员了解紧急撤离的逃生路线,并熟悉相关的紧急救援流程。

b. 如发生意外事故或伤害,立即停止施工并提供紧急救援。

c. 记录任何事故事件和伤害情况,并进行调查分析,以预防类似事故的再次发生。

5. 施工结束:
a. 施工完成后,应拆除并妥善存放爬梯,防止无关人员接触和使用。

b. 清理施工区域,确保没有杂物或危险物质遗留。

通过严格遵守上述安全爬梯施工方案,可以最大程度地减少施工期间的安全风险,并确保施工人员的安全。

安全爬梯简介及受力计算书

安全爬梯简介及受力计算书
N = 1.2NG + 0.85×1.4NQ 不考虑风荷载时,立杆的轴向压力设计值计算公式
N = 1.2NG + 1.4NQ 风荷载设计值产生的立杆段弯矩 MW计算公式
MW = 0.85×1.4Wklah2/10 其中 Wk —— 风荷载基本风压标准值(kN/m杆的步距 (m)。
NG3 = 0.140×1.500×4/2=0.420kN (4)吊挂的安全设施荷载,包括安全网(kN/m2);0.005
NG4 = 0.005×1.500×20.300=0.152kN 经计算得到,静荷载标准值 NG = NG1+NG2+NG3+NG4 = 4.523kN。 活荷载为施工荷载标准值产生的轴向力总和,内、外立杆按一纵距内施工荷载总和的 1/2取值。 经计算得到,活荷载标准值 NQ = 2.000×1×1.500×1.050/2=1.575kN 风荷载标准值应按照以下公式计算
(6)剪刀撑 ①、剪刀撑斜杆与地面的倾角为 450--600。 ②、剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上,旋转扣
件中心线至主节点的距离不宜大于 150mm。 ③、剪刀撑斜杆的搭接长度应大于 1m,应等间距设置 3 个旋转扣件固定,端部扣件盖板
边缘至搭接纵向水平杆端的距离不应小于 100mm。 (7)具体结构布置图详见后面附图。
2012年10月20日一安全爬梯概述2桥梁建设施工用安全爬梯是由香蕉式脚手架搭设而成该脚手架是从澳洲引进的系统脚手架主要构件为立杆横杆和斜杆由于横杆插头与立杆接触的范围大具有非常大的夹紧力和稳定性脚手架整体在三维空间结构强度高整体稳定性好并具有可靠的自锁性能能有效地提高脚手架的整架稳定强度和安全度该系统脚手架完全避免了螺栓作业及零散扣件能方便地组装成多种规格和荷载的棚架组合

安全爬梯安装步骤说明及图片指引

安全爬梯安装步骤说明及图片指引

香蕉式安全爬梯安装顺序及注意事项第一步:安放可调节底座在墩柱旁安装安全爬梯的位置必须夯实、平整。

最好是水泥硬化地面,若未硬化处理的地面最好能垫铺整块的钢板。

首先将可调节底座4支按照2438mm长,1268mm宽的距离摆放在需要安装爬梯的合理位置。

并将螺母调节到最低点(根据地面情况,4个螺母应调节在同一水平线上)第二步:安装脚手架立杆和横杆连接将3135mm的立杆(也就是3米长的立杆)4支分别套在可调节底座上并用横杆将立杆连接成一个整体,长度方向用2438的横杆,装在高一点方向的销库里。

宽度方向用1268的横杆,装在低一点方向的销库里,(注意宽度方向最下面一条不装横杆,应装用角钢焊接成的1268横撑(用于置放楼梯在上面)。

每50公分一层横杆按顺序向上安装。

安装时注意整体爬梯架身的水平与直角度。

(通道进口处最下面一条是横撑,用于放置楼梯,以上留三个位置不用安装横杆,做为通道进口)。

第三步:安装横撑和楼梯2、横撑的装法是以第一条(进口处最低一层装横撑)为基础,对面1.5米处再装一条(横撑是用来放置楼梯的。

楼梯的垂直高度为1.5米),以此类推对面每隔1.5米装一条(一个面上间隔3米装一条)。

楼梯安装与横撑同步进行:直接将楼梯放置在横撑上,摆正放好即可。

注意:转角平台大方向的在下面,转角平台小的方向在上面。

第四步:安装斜拉杆斜拉杆是用来安装在整体架子外面以保持架子的稳定性。

3141的装在长度方向,1953的装在宽度方向。

注意:斜拉杆一定要装在两层架子之间,使其起到连接上下层的作用,以增加爬梯的稳定性。

第五步:安装楼梯内扶手楼梯扶手是装在楼梯内侧的,用所配套的螺丝、螺母直接将扶手固定在楼梯内面即可。

要求将螺丝锁紧,以确保行人安全。

第六步:往上加高并安装附着按照以上安装顺序,以此类推向上安装,直到达到所需要的高度为准。

每加高一层时,都必须用配套的螺丝将上、下层立杆连接好并锁紧。

以确保爬梯的整体稳定性。

并根据实际高度进行合理的墙体附着,没做好相应的附着不能继续往上安装。

室外安全爬梯施工方案

室外安全爬梯施工方案

维护保养:定期对横梁和踏步板进 行检查和维护,确保其长期使用安 全。
安装扶手和栏杆
确定位置和高度:根据安全标准和作业 需求,确定扶手和栏杆的位置和高度。
准备材料:根据设计图纸和规格,准备 合适的扶手和栏杆材料。
安装基础:在相应的位置挖设基础坑, 并浇筑混凝土基础。
组装和安装:按照设计图纸将扶手和栏 杆进行组装,并安装在基础上。
进行承载力测试和验收
测试目的:确保 爬梯的承载能力 符合设计要求和 使用安全
ቤተ መጻሕፍቲ ባይዱ
测试方法:在爬 梯的不同部位施 加相应的载荷, 观察爬梯的变形 和位移情况
验收标准:爬梯 的承载能力应达 到设计要求的 90%以上,且无 明显的变形和位 移
测试人员:应由 专业人员或经过 培训的施工人员 来进行承载力测 试和验收
维护与保养
定期检查爬梯结构和连接部位
检查周期:每季度或根据使 用频率调整
检查内容:检查爬梯的主体结 构、连接螺栓、焊接部位等是
否完好无损
目的:确保爬梯的安全性和 稳定性
注意事项:发现损坏或松动 应及时维修或更换
定期清理爬梯表面的污垢和杂物, 确保其外观整洁
保持爬梯清洁和整洁
定期检查爬梯的紧固件和连接部位, 确保其牢固可靠
定期进行涂装保养,延长使用寿命
定期进行涂装保养,延长使用寿命 定期检查爬梯结构,确保安全可靠 及时修复损坏部分,防止事故发生 遵循操作规程,确保施工安全
感谢您的耐心观看
汇报人:
施工注意事项
注意安全,穿戴防护用品
佩戴安全帽、手套等个人防护用 品
遵守施工现场安全规定,不擅自 操作设备
注意高处作业安全,防止坠落和 摔伤
遵循安全用电规范,不私拉乱接 电缆线

安全爬梯施工专项方案

安全爬梯施工专项方案

一、编制依据1. 《建筑施工安全检查标准》(JGJ59-2011)2. 《建筑施工门式钢管脚手架安全技术规范》(JGJ128-2010)3. 《建筑施工附着升降脚手架安全技术规程》(DGJ08-905)4. 《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)5. 《钢管脚手架扣件》(GB15831)二、工程概况本项目为XX建筑工程,位于XX市XX区,总建筑面积XX万平方米。

本工程需在施工现场搭建安全爬梯,以确保施工人员上下通道的安全。

三、安全爬梯施工技术措施1. 施工准备(1)组织施工人员学习本方案,明确安全爬梯的安装、使用和维护要求。

(2)准备安全爬梯材料、工具和设备,包括:直缝电焊钢管、扣件、横杆、斜杆、梯子、扳手、紧固螺丝等。

(3)对施工现场进行实地考察,了解安装区域的水文、土质结构、风压气象等情况。

2. 施工步骤(1)根据施工需求,确定安全爬梯的长度、宽度、高度等参数。

(2)安装立杆:将立杆插入底座,调整至所需高度,确保立杆垂直。

(3)安装横杆:将横杆插入立杆的孔中,调整至所需位置,确保横杆水平。

(4)安装斜杆:将斜杆插入立杆和横杆的孔中,调整至所需角度,确保斜杆与地面成一定角度。

(5)安装梯子:将梯子放置在横杆上,确保梯子稳固。

(6)安装扶手:将扶手固定在横杆上,确保扶手与横杆连接牢固。

(7)检查安全爬梯的整体稳定性,确保无松动、变形等现象。

3. 安全防护措施(1)施工现场应设置明显的警示标志,提醒施工人员注意安全。

(2)施工人员必须佩戴安全帽、安全带等个人防护用品。

(3)施工过程中,严禁酒后作业、疲劳作业。

(4)施工完成后,对安全爬梯进行定期检查、维护,确保其安全性能。

四、施工验收1. 施工完成后,由项目负责人组织相关部门对安全爬梯进行验收。

2. 验收内容包括:安全爬梯的安装质量、稳定性、安全性能等。

3. 验收合格后,方可投入使用。

五、总结本方案旨在确保施工现场安全爬梯的施工质量和安全性能,为施工人员提供安全的上下通道。

安全系统爬梯专项施工方案设计

安全系统爬梯专项施工方案设计

目录一、工程概况11.1、桥梁总体概况11.2、主索塔概况1二、编制依据3三、施工计划43.1、人员配置43.2、岗位职责43.3、器材准备4四、施工工艺与技术44.1、爬梯参数44.1、施工流程图54.2、下塔柱爬梯安装64.2.1、下爬梯底座计算书64.2.2、底座安装94.2.3、安装立杆与横杆94.2.4、安装横撑和楼梯94.2.5、安装斜拉杆94.2.6、安装楼梯内扶手94.2.7、安装密目网94.2.8、往上加高并安装附着94.2.9、安装顶端防护栏104.3、须知事项与验收104.3.1、须知事项104.3.2、搭设检查与验收10五、质量与安全保证措施115.1、质量保证措施与拆除115.1.1、使用过程中检查115.1.2、安全爬梯拆除125.2、高空作业安全措施12 5.3、临时用电安全措施13 5.4、塔吊安全技术措施14一、工程概况1.1、桥梁总体概况某某省某某市岳池〔九龙〕至华蓥〔阳和〕新建干线公路上跨渠江特大桥,位于某某灰渡口,横跨渠江接对岸华蓥清溪口。

里程桩号为K34+185.208~K34+854.768。

跨越渠江主河道采用3孔双塔斜拉桥桥跨结构,跨度为〔157+280+93.5〕m。

根据河道通航需要桥跨布置采用了不对称跨布置形式——高矮塔组合。

主塔布置在4号与5号墩处。

4号墩为高塔,5号墩为矮塔。

桥跨结构如图1.1所示。

图1.1、清溪口渠江特大桥主桥桥跨布置示意图1.2、主索塔概况4号高塔全高151.5m,设三道横梁。

其中下塔柱高46m。

高塔为框架型塔,为空心薄壁箱型截面。

顺桥向壁厚1.35m,上中塔柱横桥向壁厚1m,下塔柱1.2m。

塔顶处塔柱横桥向宽4m,顺桥向宽5.5m,塔底处塔柱横桥向宽9m,顺桥向宽9.5m。

中横梁为箱形截面,高3.5m,宽5m,顶底板厚0.6m,腹板厚1.2m。

索塔下横梁为箱形截面,箱高3.5~5.5m,箱宽7m,顶底板厚0.6m,腹板厚1.2m。

安全爬梯受力计算正文

安全爬梯受力计算正文

一、安全爬梯概述桥梁建设施工用安全爬梯是由香蕉式爬梯架搭设而成,该安全爬梯是从澳洲引进的,主要构件为立杆、横杆和斜杆,由于横杆插头与立杆接触的范围大,具有非常大的夹紧力和稳定性,爬梯整体在三维空间结构强度高、整体稳定性好、并具有可靠的自锁性能,能有效地提高爬梯的整架稳定强度和安全度,该系统爬梯完全避免了螺栓作业及零散扣件,能方便地组装成多种规格和荷载的棚架组合。

并能更好的满足各种施工安全的需要。

广泛应用于房建、桥梁、立交桥、隧道、涵洞、烟囱、水塔、大坝及大跨度棚架等多种工程施工中。

香蕉式爬梯主要由立杆、横杆、斜杆、横撑、顶杆、底座、可调U 托、脚踏板、梯子、踢脚板及其他配套构件组成。

各部件安装使用方法如下:1. 可调底座插于立杆底部,用作支承系统的水平,高度垂直调节及扩大承压面,传力给基础, 由螺杆及底板焊接而成,可调底座不可调得太高,以免从立杆中脱出造成安全事故。

2. 立杆是承受垂直方向载荷的主要构件。

在立杆的管件上每隔0.5/0.75m的距离焊有一排销扣,用来安装横杆、横撑、或斜杆。

插销直接焊接在立杆顶部,确保无丢失。

3. 横杆是框架水平承力构件。

它通过销库与立杆连接,由于销库带有锲铁,使两者的连接具有极好的力学强度和极高的自锁性能。

4. 横撑是框架水平承力及用来安放梯子和脚踏板构件。

它通过销库与立杆连接。

5. 梯子安放在横撑上,用于施工人员上下的通道。

6. 脚踏板是安放在横撑上,用于施工通道,操作平台的桥板。

7. 斜杆是用于加强整个框架的构件。

它是由特制的斜接头连接在立杆的销扣上。

8.为保证施工人员安全,立杆上每隔0.5/0.75m需安装横杆,梯子两边均安放扶手,另外安全爬梯的斜杆也要四面安放,以加强整架的稳定性。

9.安全爬梯每隔1.5 米安放一张带踏步Z 字形楼梯,每隔4-5 米需安置扣墙件,最大搭设高度为100米。

二、结构计算及设计依据钢管落地扣件式脚手架安全爬梯的计算参照1.《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)2.《建筑结构荷载规范》(GB50009-2001)3.《钢结构设计规范》(GB50017-2003)等。

2024年施工爬梯安全施工方案

2024年施工爬梯安全施工方案

2024年施工爬梯安全施工方案____年施工爬梯安全施工方案1. 前言随着建筑行业的不断发展,高层建筑的施工越来越普遍。

而在高层建筑的施工中,爬梯是一种常见的施工方式。

然而,爬梯施工存在着一定的安全风险,因此,制定一套科学、全面的施工爬梯安全方案是非常必要的。

2. 目标本方案的目标是确保施工现场爬梯作业的安全性,保护工人的生命财产安全,减少事故风险。

3. 施工爬梯规范3.1 爬梯的选择和使用必须符合国家标准,并经过工程、质检等部门的验收。

3.2 爬梯的梯段应牢固,每个连接处均应加装连接件。

3.3 爬梯应设立各种安全标识,如“慎防坠落”、“禁止违章爬梯”等。

3.4 爬梯应保持干净,不得有泥土、油污等物质污染。

4. 爬梯操作规程4.1 爬梯作业前,操作人员需要接受培训,了解爬梯的安全规范和使用方法。

4.2 爬梯作业人员应常年体检,身体健康的人员才能进入施工现场。

4.3 爬梯作业人员应穿戴防护装备,如安全帽、安全带、防滑鞋等。

4.4 爬梯作业人员应定期检查爬梯的梯段和连接件,如发现有损坏或松动的情况,应及时更换或修复。

5. 爬梯安全措施5.1 爬梯施工现场应设置警示标志,禁止未经授权的人员进入施工区域。

5.2 爬梯的两侧应设置防护栏杆,高度不得低于1.2米,并设置安全门,确保操作人员上下爬梯时的安全。

5.3 爬梯的入口和出口应设置安全提醒标志,提醒操作人员注意安全。

5.4 在爬梯的高度超过2米时,应该设置爬梯围护网,确保施工人员的安全。

5.5 爬梯作业中应避免超载,控制人数适当,同时还要平衡梯段的重量分布,防止倾斜。

5.6 爬梯作业中应严禁吸烟、打闹和使用明火等危险行为,以免引起火灾事故。

6. 爬梯事故应急预案6.1 爬梯作业中如发生事故,应立即停止作业,并采取措施保护现场和人员。

6.2 事故发生后,应及时组织抢救,并报告相关部门和上级领导。

6.3 事故处理完后,应及时进行事故原因分析,并采取措施防止再次发生类似事故。

安全爬梯专项工程施工设计方案

安全爬梯专项工程施工设计方案

目录第一章编制说明 (1)1.1 编制依据 (1)1.2 编制原则 (1)1.3 发放范围 (1)第二章工程概况 (2)2.1 工程概况 (2)2.2 产品概况 (2)第三章施工方法 (4)3.1 施工准备 (4)3.2 施工工序 (4)3.3 施工步骤 (4)3.4 安装注意事项 . (7)第四章检查与验收 (7)4.1 搭设检查与验收 . (7)4.2 使用过程中检查 . (9)4.3 其他注意事项 . (9)4.4 安全爬梯拆除注意事项. (10)第五章安全文明施工 (11)5.1 安全生产方针 . (11)5.2 安全生产组织机构和规章制度. (11)5.3 文明施工要求 . (13)第一章编制说明1.1编制依据1、贵州省正安至习水高速公路施工合同文件。

2、施工图纸及相关资料。

3、合同文件中明确要求执行的有关施工、进度、安全、质量及环境保护的规范及规定。

4、本企业现有技术水平、管理水平、施工资源及多年来高速公路工程施工的成熟经验。

5、国家、贵州省及本行业有关施工、安全、文明施工、环保规范、规程及相关文件。

1.2 编制原则1、遵循安全第一的原则。

2、遵循合同要求,正确组织施工,保证施工安全及进度。

3、坚持实事求是原则,根据本单位的能力,确保施工组织的可行性、先进性和合理性。

4、充分发挥标准化化、专业化施工企业优势的原则。

1.3 发放范围指挥部技术质量部、工程管理部、安全监督部、商务合约部项目部A7-A14合同段第二章工程概况2.1 工程概况中建五局承建正习高速公路第七至十四合同段,项目始于桐梓县羊蹬镇,途径木瓜镇、松坎镇、新站镇,终于桐梓县夜郎镇,总造价43.35 亿元。

主线起讫里程为K53+820~K94+460,路线全长 42.37 公里。

其中桥梁 16411.4m/53 座,占线路长度 38.8%;路基全长 13895.1m,占线路长度 32.8%;隧道 12032.5/6 座,占路线长度28.4%。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

实用文档目录1.编制依据、编制围及原则 (1)1.1编制依据 (1)1.2编制围 (1)1.3编制原则 (1)2.工程概况 (2)2.1线路概况 (2)2.2主要技术标准 (2)3.香蕉式安全爬梯概况 (3)3.1优点 (3)3.2结构构造 (3)4、施工方案 (4)4.1施工准备 (4)4.2安装步骤 (4)4.3爬梯安装 (4)4.4注意事项 (6)4.5荷载分析 (6)5、安全注意事项 (8)蒙西华中铁路煤运通道MHTJ-23标段香蕉式安全爬梯施工方案1.编制依据、编制围及原则1.1编制依据⑴《建设工程安全生产管理条例》(中华人民国国务院第393号令);⑵《铁路桥涵工程施工安全技术规程》(TB 10303-2009);⑶《铁路工程基本作业施工安全技术规程》(TB 10301-2009);⑷蒙西华中铁路煤运通道项目建设管理规定;⑸香蕉式安全爬梯使用说明书;⑹我单位类似工程施工积累的施工技术、管理经验。

1.2编制围本方案的编制围为新建蒙西至华中地区铁路煤运通道土建工程MHTJ-23段DK1247+823.27~DK1287+298.92段桥梁墩身香蕉式安全爬梯施工。

1.3编制原则⑴按技术先进可行、安全可靠、经济合理的原则,认真阅读、研究图纸和规文件,结合对工期、质量、安全、环保等要求及工程实际编制。

⑵采取平行流水作业组织施工,科学合理安排各项施工程序。

⑶坚持专业化施工,安排经验丰富的专业化施工队伍。

⑷坚持高起点、高标准、高质量、高效率,严格要求。

⑸积极采用新技术、新工艺、新方法,及时解决施工难题,加强科技开发管理,保证施工质量和安全,加快施工进度,努力降低施工成本。

2.工程概况2.1线路概况蒙华铁路MHTJ-23标段线路从北向南依次经过荆州开发区、江北农场、江陵县,地形地貌属于冲积平原区,地形开阔平坦,河流、沟渠、湖泊发育,多为农田、鱼塘及城镇。

DK1247+823.27~DK1287+298.92段设计桥梁18556.04m/17座,占全线总长50.1%,其中特大桥19606.1m/6座,大桥137.87m/1座,中桥506.3m/10座,合计墩台身数量451座。

表2-1墩身高度统计表2.2主要技术标准线路等级:Ⅰ级;正线数目:双线;设计行车速度:120km/h;设计活载:1.2倍ZH活载(2005);轨道类型:无缝线路有砟轨道,按重型轨道设计,双线地段重车方向预留特重型轨道结构。

3.香蕉式安全爬梯概况3.1优点(1)功能多:根据具体的施工要求能够组装成多种尺寸和荷载的单排、双排施工通道、支撑架、支撑柱及物料提升架等多种功能的施工装备;(2)承载力强:冲压销具有可靠的轴向抗剪能力,横杆与立杆基础面大,整体稳定性比碗扣式支架强;(3)安全可靠:采用香蕉式插头,增强了横杆与立杆之间的摩擦,加上独立插销穿插自锁功能,增强了通道的整体稳定性、安全性;(4)安装简单:安装时只需将横杆的香蕉式插头对准销库位置,然后插入销库,使用手锤锤击插销顶部,使横杆插头与立杆销库紧密结合,设计横撑,减少了安装踏步的工序,只需将踏步放置在横杆上即可;(5)周转方便:构件系列杆件标准化,便于运输和管理,无零散易丢失零件,损耗低。

3.2结构构造香蕉式爬梯主要由以下几部分构成:立杆、横杆、钢制踏板、安全门、三角支架。

其中主要受力杆件立杆为外径42mm,壁厚2mm钢管加工制作而成。

拼装完毕每一桁节长185cm,宽120cm,高195cm。

4、施工方案4.1施工准备施工前应进行地基处理,墩柱旁基坑回填土必须夯实,若不满足要求,采用碎石换填夯实、平整,立模浇筑C30混凝土,厚度20cm,长宽分别为2.7m×1.4m,严格控制顶面标高一致,若无浇筑混凝土平台的条件,现场采用钢板作为爬梯平台,爬梯底座与钢板采用焊接连接。

4.2安装步骤预埋件埋设→底座定位→地锚锚固→安装第一桁节→附着锚固→安装下一桁节→重复安装、锚固过程→整体加固→检查验收→合格后投入使用。

4.3爬梯安装①首先将可调节底座4支按照2438mm长,1268mm宽摆放成长方形,并将螺母调节到最低点(根据地面情况,4个螺母应调节在同一水平线上);②将3135mm的立杆4支分别套在可调节底座上并用横杆将立杆连接成一个整体,长度方向用2438mm的横杆,装在高一点方向的销库里。

宽度方向用1268mm的横杆,装在低一点方向的销库里,(注意宽度方向最下面一条不装横杆,应装用角钢焊接成的1268mm横撑(用于置放楼梯在上面);③每50cm一层横杆按顺序装好。

注意整体架子的水平与直角度。

(通道进口处最下面一条是横撑,以上留三个位置不用安装横杆,做为通道进口);④横撑的装法是以第一条(进口处最低一层装横撑)为基础,对面1.5m处再装一条(横撑是用来放置楼梯的。

楼梯的垂直高度为1.5m),以此类推对面每隔1.5m装一条(一个面上间隔3m装一条);⑤斜拉杆是用来安装在整体架子外面以保持架子的稳定性。

3141mm的装在长度方向,1953mm的装在宽度方向。

注意斜拉杆一定要装在两层架子之间,使其起到连接上下层的作用;⑥楼梯安装更加简单:直接将楼梯放置在横撑上,摆正放好即可。

注意转台大的在下面,转台小的在上面,楼梯扶手是装在楼梯面的,用所配套的螺丝、螺母直接将扶手固定在楼梯面即可;⑦按照以上顺序,以此类推往上安装。

注意为了安装施工的安全,应该安装到每隔8m到10m要做一层附着。

附着没做好不能继续往上安装。

并且在每一层(3m)之间用配套的螺丝、螺母将上、下层的立杆锁紧;⑧1650mm的立杆是用来作为护栏使用的,安装在每一座的最上面,同样用横杆连接并锁紧。

出口方向(通向平台的方向)不用安装横杆。

以便施工人员进出。

4.4注意事项①连墙杆件爬梯为柔性桁架结构,为加强其稳定性,必需每2节桁节设置一层连墙件,每层连墙件设置2个。

连墙件采用钢管作为连接杆件,安装时焊接锚固结合碗扣连接,连墙杆一端与已施工完毕的墩身模板拉杆进行焊接,另一端与安全爬梯采用碗扣连接。

一次性浇筑完成的墩身,混凝土浇筑前,安全爬梯不得与墩身模板连接,安全爬梯加固采用打设地锚钢筋,拉缆风绳固定,上端固定在立杆顶端,对角立杆缆风绳在对角线同一平面上。

②安装位置及安装要求爬梯底部必须坐落在牢固,平整的混凝土平台上,若可坐落在承台顶面则在承台顶面上安装,爬梯需紧靠墩身,方便连接加固。

安装时必须逐层安装,不得是立杆自由长度过高,每一层桁节安装完毕,检查所有卡扣是否牢固,是否符合安装要求,然后安装连墙杆件。

每一层施工完毕,检验合格后,方可施工下一层。

搭设时施工人员必须佩戴安全帽、安全带。

4.5荷载分析主要竖向载荷为人员上下,按照施工人员体重80kg,两连墙件层间同时上2人计算,载荷为160kg,即1600KN。

人员上下为动载荷,取分项系数1.4,有竖向载荷G1=1600*1.4=2240KN。

横向载荷主要为风载荷。

因每2层即3.9m设置1层连墙件,水平约束密集,无悬臂位置,且桁架杆件均为细长结构,迎风面很小,风载荷影响不予考虑。

(1)结构参数取最不利断面,不考虑斜杆、横向连接等,按照最不利结构进行计算。

截面积A=3.14*(0.021*0.021-0.019*0.019)=2.512e-4m2,截面惯性矩:Iyy=I0+b2A=(3.14*(0.0424-0.0384)/64+0.6*0.6*2.512e-4) *4=(1.57e-5+9.04e-5)*4=(1.06e-4)*4=4.25e-4m4,Izz= I0+b2A=(3.14*(0.04asx 24-0.0384)/64+0.93*0.93*2. 512e-4)*4=(1.57e-5+2.17e-4)*4=(2.336e-4)*4=9.32e-4m4,惯性半径iy==0.65m; iz==0.96m。

(2)计算爬梯仅供人员上下,载荷极小。

强度:取主桁节竖向立杆进行强度计算。

σ=2240KN/((2.512e-4)*4)=2.2MPa,远小于屈服应力235MPa。

考虑结构自重,强度上仍然有极高的安全系数。

稳定性:按照每两层联墙件自由长度3.9m,两端固定计算。

λy=μl/iy=0.5*3.9/0.65=3, λz=μl/iz=0.5*3.9/0.65=2.03,查表《钢结构设计规》GB50017,轴心受压a类截面,稳定系数ψ=1,则有则有:σ=N/(ψA)=2.2MPa,远小于235MPa。

5、安全注意事项1、爬梯安装、使用中严禁作业人员穿拖鞋、易滑鞋上岗,必需佩戴安全帽。

2、爬梯安装时必需按照安全规程要求规挂设安全带,佩戴安全帽。

3、禁止酒后上岗,禁止疲劳作业。

4、爬梯最多允许2人同时上下,不得超载。

5、爬梯安装、使用中禁止附近抛递工具,工具应放在牢靠平台。

6、爬梯安装时,必需安装一层加固一层,施工完连墙件、扣件安装牢固检查完毕方可进行下一节施工。

7、爬梯周围围设有效安全网,防止小物件、工具掉落。

8、施工区域设置醒目警示牌、危险区域围挡,禁止非施工人员进入。
