应变式扭矩传感器
应变式扭矩传感器的设计技术
否最能反映扭矩状况，是否有应力畸变，或者是否 是最能体现机件受力状况，在国内很少有人认真计 算过.本文通过建立弹性体的三维实体模型（图 4）， 借助 ANSYS 软件进行有限元分析（图 5）来确定 贴片的位置和方向.
在与轴线成±45°夹角方向上产生最大的剪应变：
ε 45D
= −ε135D
=
γ 2
=
8T Gπ D3
（1）
应变片的阻值随着剪应变的变化而变化，根据
应变效应可知：
ΔR R
=
Δl l
(1 +
2μ) +
Δρ ρ
=
K0
Δl l
（2）
K0
=
ΔR Δl
/ /
R l
=1+
2μ
+
Δρ Δl
/ /
ρ l
（3）
式中，K0 为金属电阻丝灵敏度系数，即单位应 变所引起的电阻相对变化；μ为泊桑系数，1+2μ表
Abstract: Introduces the importance of the torque sensor, common design way and the strain torque sensor advantages. And introduces in detail the variant torque sensor theory basis and the mechanics of the mathematical model. The analysis of the key components as a elastomer material choice-elements of the torque sensor. Key words: torque measurement; torque sensor; strain type; elastomer
应变式扭矩的测量
应变式扭矩的测量机自0901094101052012-12-03测试目的利用应变式扭矩传感器的一种弹性元件测实际物体旋转时候的扭矩测试仪器应变式扭矩传感器工作原理应变式扭矩传感器所测得的是在扭矩的作用下转轴表面的主应力 ．从材料力学上得知，该主应力和所受到的扭矩成正比例关系．也可利用弹性体把扭矩转换成角位移，再由角位移转换成电信号输出．如图所示，给出一种扭矩传感器的扭矩弹性元件．把这种弹性连接在驱动源和负载之间，弹性轴就会产生扭矩，所产生的扭矩角为 Φ＝432LM G Dπ式中 Φ――弹性轴的扭矩角 Ｌ――弹性轴的测量长度 Ｄ――弹性轴的直径 Ｍ――扭矩Ｇ――弹性轴材料的切边模量由于扭角与扭矩Ｍ成正比，在实际测量中，常在弹性轴圆轴上安装两个齿轮盘，齿轮盘之间的扭角即为弹性轴的扭角，通过电磁耦合将扭角信号耦合成电信号，再经标定得到输出扭矩值 按弹性轴变形测量时 Ｍ＝432LG D πΦ按弹性轴应力测量时 Ｍ＝316G D πσ（σ为转轴的剪切应力）按弹性轴应变测量时 Ｍ＝4445G D G D πεπε︒︒１３５＝１６１６从上式可以看出，弹性轴的参数固定，转矩对弹性轴作用时， 会产生的扭角或应力、应变与扭矩成正比关系．因此只要测得 扭转角或应力、应变，便可知扭矩的大小．按照扭矩信号的产生方式可以设计为光电式、光学式、磁电式、电容式、电阻应变式等各种扭矩仪器对于某一弹性测量轴，扭矩 T 与应变量γ成正比，测出剪应变的位置粘贴电阻γ就间接测量出扭矩T.在45ε︒和ε︒１３５应变片组成恵斯顿电桥，应变片阻值随弹性轴表面的应变变而变化.图1 弹性轴横截面剪应力弹性轴扭矩静力学分析图应变式扭矩传感器的制作工艺，在很大程度上决定了传感器的灵敏度、线性度、滞后、零漂和蠕变等特性参数.通过研究传感器和弹性体的特性和制作工艺，以研制出高准确度的、用于各种场合的扭矩传感器应变式扭矩传感器主要应用在加速度、压力和力等的测量中。
扭矩传感器的原理及应用论文
扭矩传感器的原理及应用论文引言扭矩传感器是一种用来测量转动系统扭矩的装置，广泛应用于机械、工业自动化、航空航天等领域。
本文将介绍扭矩传感器的原理和应用，并探讨其在工程领域中的应用前景。
扭矩传感器的原理扭矩传感器的原理基于霍赫尔效应和应变测量；通过测量扭矩产生的应变，来判断系统的扭矩大小。
1. 霍赫尔效应霍赫尔效应是指在导体中，当通过导体的电流受到磁场的影响时，导体的两端会产生一定的电压差。
在扭矩传感器中，通过在传感器内部加入磁场和导线，当扭矩作用于传感器时，产生的应变会影响到电流的流动，从而产生电压差。
2. 应变测量应变是指物体在外力作用下发生形变的程度，可通过应变计测量。
在扭矩传感器中，应变计可被安装在传感器结构中，用来测量传感器受到的应变。
扭矩传感器的应用扭矩传感器具有广泛的应用前景，以下为几个主要的应用领域：1. 机械领域在机械系统中，扭矩传感器常用于测量驱动轴承和传动系统的扭矩，从而实现对机械系统的监测和控制。
•可用于测量发动机输出扭矩，用来监测发动机性能以及进行燃油效率的优化。
•可用于测量工业机械设备的扭矩，用来监测设备状态、预防故障和提高生产效率。
2. 汽车工业扭矩传感器被广泛应用于汽车工业，用于不同的应用场景。
•在车辆驱动系统中，扭矩传感器可用于测量发动机输出扭矩，用于发动机控制和车辆性能的监测。
•在制动系统中，扭矩传感器可用于测量制动力矩，从而实现制动力分配和制动辅助系统。
•在电机驱动系统中，扭矩传感器可用于测量电动机扭矩，用于电机控制和动力分配。
3. 航空航天领域在航空航天领域，扭矩传感器被广泛应用于航空发动机和飞机控制系统中，用于安全监测和性能控制。
•在航空发动机中，扭矩传感器可用于测量发动机的输出扭矩，用于性能监测、故障诊断和维护计划。
•在飞机控制系统中，扭矩传感器可用于测量飞机各个舵面的扭矩，从而实现飞机的操纵和稳定性控制。
结论扭矩传感器在工程领域中具有重要的应用价值。
通过测量扭矩产生的应变，扭矩传感器可以准确地测量、监测和控制系统的扭矩。

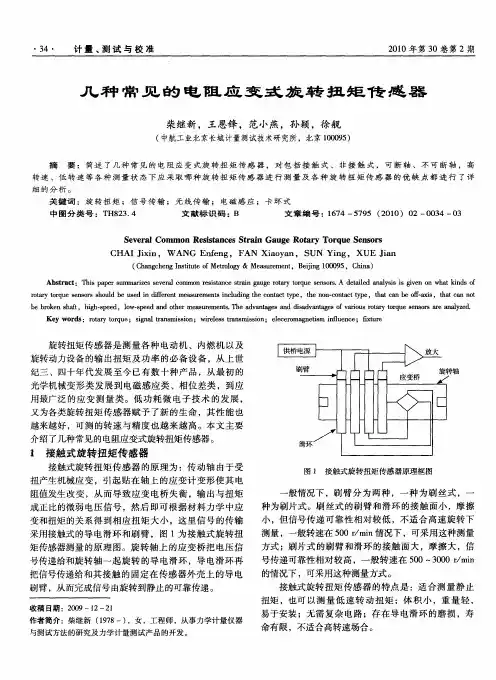

几种常见的电阻应变式旋转扭矩传感器
计 测 技 术
计 量 、测 试 与 校 准 ·３５·
２ 非接触式旋转扭矩传感器 非接触式旋转扭矩传感器 中能量的传递都是通过
非接触 耦 合 的 电磁 感 应 来 供 电 的 ，传 递 电压 为 ９Ｖ 左右 。
电感 集 流环 是 应 用 初 级线 圈 与次 级 线 圈 之 间 的 电 磁感应现象来进行非接触能源传递 的，解决 了在旋转 运 动状态 下 ，对 旋 转 扭 矩 传 感 器 进 行 持 续 、非 接 触 供 能 的问题 。 电感集 流环 的初 级 线 圈是 绕 在 一 个 静 止 的 尼龙骨架上 ，外 面包有 电磁纯铁 ，卡在传感器 的外壳 上 ；次级线 圈是 绕 在 一 个 圆环 形 电磁 纯铁 上 ，圆环 形 电磁 纯铁 固定 在 弹 性 轴上 ，与 轴 一起 旋 转 。静 止 的 和 旋转的线圈同轴 布置，互相不接触 ，有一个很小的空 气间隙。为 了提高两个线 圈之间的耦合 系数 ，这个 间 隙应该 尽 可 能做 得 小 ，通 常 约 为 ０．１５ ｍｍ… 。加 在 初
转速 、低 转 速 等 各 种 测 量 状 态 下 应 采 取 哪 种 旋 转 扭 矩 传 感 器 进 行 测 量 及 各 种 旋 转 扭 矩 传 感 器 的 优 缺 点 都 进 行 了详
细 的 分 析 。
关 键 词 ：旋 转 扭 矩 ；信 号 传 输 ； 无 线 传 输 ； 电磁 感 应 ；卡 环 式
收 稿 日期 ：２００９—１２—２１ 作者简介 ：柴继新 （１９７８一），女 ，工程 师 ，从事力学计量仪器 与测试方法的研究及力学计量测试产 品的开发 。
扭矩传感器分类及应用
扭矩传感器分类及应用扭矩传感器是一种用于测量物体所受到的扭矩大小的传感器。
根据测量原理的不同，扭矩传感器可以分为多种类型。
下面将对扭矩传感器的不同分类及其应用进行详细介绍。
一、应变片式扭矩传感器应变片式扭矩传感器是一种常见且广泛使用的扭矩传感器。
它的测量原理是基于应变片，通过应变片受到的扭转使其产生相应的电阻值变化，从而测量扭矩大小。
应变片式扭矩传感器结构简单，测量精度高，且具有良好的线性性能。
它广泛应用于工业生产过程中的扭矩监测和控制，如汽车发动机的扭矩测量、机械设备的负载测量等。
二、电磁式扭矩传感器电磁式扭矩传感器是一种利用电磁感应原理进行扭矩测量的传感器。
它由传感器主体和输入轴、输出轴组成。
当输入轴受到扭矩作用时，输出轴上会产生一定的转矩，传感器主体内的电磁感应装置会感应到转矩的变化，并通过电子电路将其转化为电信号进行测量。
电磁式扭矩传感器具有较高的灵敏度和动态响应特性，适用于高速旋转系统中的扭矩测量，如发电机、电动机等。
三、共振式扭矩传感器共振式扭矩传感器是一种基于共振频率变化进行扭矩测量的传感器。
它通过将测量对象与弹簧、质量块等部件连接，构成一个类似于弹簧振子的系统。
当系统受到扭转作用时，会改变共振频率，通过测量频率变化可以确定扭矩的大小。
共振式扭矩传感器具有高精度、高灵敏度的特点，适用于需要高精度测量的场合，如航空航天领域。
四、光学式扭矩传感器光学式扭矩传感器是一种采用光学原理进行扭矩测量的传感器。
它基于扭转力矩引起的位移变化，通过光学系统测量位移变化的大小，从而得到扭矩的信息。
光学式扭矩传感器结构简单，测量精度高，且不受电磁干扰。
它广泛应用于微机械系统、精密仪器等领域，如纳米机械的扭矩测量、光学元件的调整等。
五、电容式扭矩传感器电容式扭矩传感器是一种利用电容变化检测扭矩的传感器。
它由两个互相平行的电容板组成，当扭矩作用于传感器时，电容板之间的距离产生微小变化，从而导致电容值的变化。
扭矩传感器原理及结构
扭矩传感器原理及结构
扭矩传感器是一种用于测量旋转力矩的传感器，它可以将机械扭矩转换为电信号输出，从而实现对扭矩的测量和控制。
扭矩传感器的原理和结构是非常重要的，下面我们来详细了解一下。
扭矩传感器的原理是基于霍尔效应和应变测量原理。
当扭矩作用于传感器时，传感器内部的应变片会发生变形，这个变形会导致应变片上的霍尔元件发生磁场变化，从而产生电压信号。
这个电压信号与扭矩大小成正比，因此可以通过测量电压信号来确定扭矩大小。
扭矩传感器的结构主要由应变片、磁场发生器、霍尔元件和信号处理器组成。
应变片是扭矩传感器的核心部件，它是由金属材料制成的，具有高的弹性和导电性能。
磁场发生器是用来产生磁场的，通常采用永磁体或电磁铁。
霍尔元件是用来检测磁场变化的，它通常采用霍尔传感器或磁敏电阻。
信号处理器是用来处理电压信号的，它可以将电压信号转换为数字信号或模拟信号输出。
扭矩传感器的应用非常广泛，它可以用于汽车、航空、船舶、机械制造等领域。
在汽车领域，扭矩传感器可以用于发动机、变速器、转向系统等部件的控制和监测。
在航空领域，扭矩传感器可以用于飞机发动机、螺旋桨等部件的控制和监测。
在机械制造领域，扭矩传感器可以用于机床、压力机、钻床等设备的控制和监测。
扭矩传感器是一种非常重要的传感器，它可以实现对扭矩的测量和
控制，广泛应用于各个领域。
扭矩传感器的原理和结构是非常重要的，只有深入了解才能更好地应用和维护。
扭矩传感器的测量方法
采用应变片电测技术，在弹性轴上组成应变桥，向应变桥提供电源即可测得该弹性轴受扭的电信号。
将该应变信号放大后，经过压/频转换，变成与扭应变成正比的频率信号扭矩传感器是对各种旋转或非旋转机械部件上对扭转力矩感知的检测。
扭矩传感器将扭力的物理变化转换成精确的电信号。
扭矩传感器可以应用在制造粘度计，电动（气动，液力）扭力扳手，它具有精度高，频响快，可靠性好，寿命长等优点。
将专用的测扭应变片用应变胶粘贴在被测弹性轴上，并组成应变桥，若向应变桥提供工作电源即可测试该弹性轴受扭的电信号。
这就是基本的扭矩传感器模式。
但是在旋转动力传递系统中，最棘手的问题是旋转体上的应变桥的桥压输入及检测到的应变信号输出如何可靠地在旋转部分与静止部分之间传递，通常的做法是用导电滑环来完成。
由于导电滑环属于磨擦接触，因此不可避免地存在着磨损并发热，因而限制了旋转轴的转速及导电滑环的使用寿命。
及由于接触不可靠引起信号波动，因而造成测量误差大甚至测量不成功。
为了克服导电滑环的缺陷，另一个办法就是采用无线电遥测的方法：将扭矩应变信号在旋转轴上放大并进行v/f转换成频率信号，通过载波调制用无线电发射的方法从旋转轴上发射至轴外，再用无线电接收的方法，就可以得到旋转轴受扭的信号。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解图尔克、奥托尼克斯、科瑞、山武、倍加福、邦纳、亚德客、施克等各类传感器的选型，报价，采购，参数，图片，批发信息，请关注艾驰商城/。
jY 系列扭矩传感器使用说明书
★ 安装传感器时严禁敲打。特别是连轴结与传感器应该采用过渡配合中的间隙配
合，绝对禁止敲打，否则将会毁坏传感器
★ 连轴结必须采用弹性连轴结，50N.m以下的传感器可以采用尼龙绳连接，以避免
由于连接同芯度不好带来的弯矩引起测量数据不稳甚至损坏传感器。小扭矩传
感器的连轴结可以采用铝质材料，以减轻连轴结重量。需要厂家配购连轴结的
5、环 境 温 度 ： ０℃-40℃
6. 输 出 信 号 :
★ 频率输出：（常规订货方式）
零 扭 矩: 10 KHZ 左右
正向满量程: 15 KHZ 左右 反向满量程: 5 KHZ 左右
具体传感器见出厂检定报告。
★ 脉冲信号幅度：0－10V
6、过载能力：
★ 在 120％额定扭矩范围内保精度测量。
★ 瞬时冲击不高于 300％额定扭矩，不损坏传感器。
1
web： e-mail： hxloading@
湖湘测控 JY 系列转矩转速传感器说明书
目录
一、 概述 二、 JY 系列扭矩传感器技术性能指标
（1） 扭矩 （2） 转速 三、 JY 系列扭矩传感器工作原理简要说明 四、 JY 扭矩传感器安装使用 五、 JY 系列扭矩传感器传感器规格表 六、 JY 系列扭矩传感器外形尺寸 七、 定货须知 八、 其它 1、 传感器出厂装箱单 2、三包服务
用户请订货时申明并告之用户端出轴尺寸。
★ 严格禁止带载启动，以避免冲击扭矩损坏传感器；同样停车时应该尽量避免急
刹车；运转时应该尽量避免转速突跳，特别是负载惯量较大的情况下，这一点
尤为重要。当然对于需要转速突跳、带载启动等冲击扭矩的试验，在选择传感
器量程时应该充分考虑到产生的冲击扭矩而选择较大量程的传感器。
扭矩传感器
扭矩传感器1.概述扭矩又叫转矩，是反映转动设备输出力的大小的重要参数。
扭矩在物理学中用下面的公式计算。
其中：P表示转动设备的输出功率，单位千瓦（k W）；M表示转动设备的输出扭矩，单位牛米（N·m）；N表示转动设备的转速，单位转/分钟（r/min）。
从公式可以看出，扭矩是一个与功率和转速相关的物理量，它反映了转动设备输出功率和转速的比值关系。
如果知道了转动设备的输出功率和转动速度，就可以利用公式计算出转动设备的扭矩。
但实际生产中，功率的测量是不容易的，而扭矩可以利用较简单的装置把扭矩转化为力和磁的测量，对于力和磁这两个物理量的检测，我们有许多成熟工具，这样扭矩的测量就变得相对简单了。
2.常见的扭矩传感器分类常见的扭矩传感器包括电阻应变式、磁电相位差式、光电式、磁弹性式、振3.几种常见的扭矩传感器原理（1）电磁齿栅式转矩传感器电磁齿（栅）式转矩传感器的基本原理是通过磁电转换，把被测转矩转换成具有相位差的两路电信号，而这两路电信号的相位差的变化量与被测转矩的大小成正比。
经定标并显示，即可得到转矩值。
齿（栅）式传感器的工作原理如图1所示。
图 1电磁式转矩传感器原理图电磁式转矩传感器在弹性轴两端安装有两只齿轮，在齿轮上方分别有两条磁钢，磁钢上各绕有一组信号线圈。
当弹性轴转动时，由于磁钢与齿轮间气隙磁导的变化，信号线圈中分别感应出两个电势。
再外加转矩为零时，这两个电势有一个恒定的初始相位差，这个初始相位差只与两只齿轮在轴上安装的相对位置有关。
在外加转矩时，弹性轴产生扭转变形，在弹性变形范围内，其扭角与外加转矩成正比。
在扭角变化的同时，两个电势的相位差发生相应的变化，这一相位差变化的绝对值与外加转矩的大小成正比。
由于这一个电势的频率与转速及齿数的乘积成正比，因为齿数为固定值，所以这个电势的频率与转速成正比。
在时间域内，感应信号S1，S2是准正弦信号，每一交变周期的时间历程随转速而变化，测出他们之间的相差Φ即可得到扭矩值。
扭矩传感器工作原理
扭矩传感器工作原理扭矩传感器是一种用于测量机械装置扭矩的装置，它能够将机械扭矩转化为电信号输出，从而实现对扭矩的准确测量。
扭矩传感器的工作原理主要包括结构原理和测量原理两个方面。
首先，我们来看一下扭矩传感器的结构原理。
一般来说，扭矩传感器由弹性体、传感器元件、信号处理电路和输出接口等部分组成。
弹性体通常采用弹性材料制成，当受到扭矩作用时，弹性体会产生形变，从而使传感器元件产生应变。
传感器元件一般采用应变片或者应变电阻片，当受到应变时，会产生相应的电信号。
信号处理电路负责对传感器元件输出的电信号进行放大、滤波和线性化处理，最终将处理后的信号输出到外部设备。
输出接口则用于与外部设备进行连接，将处理后的信号传输出去。
其次，我们来看一下扭矩传感器的测量原理。
扭矩传感器的测量原理主要是基于应变原理。
当扭矩作用于传感器时，弹性体会产生形变，导致传感器元件受到应变。
传感器元件的应变会引起电阻值的变化，从而产生电信号输出。
通过测量这一电信号的变化，就可以准确地获取到扭矩的大小。
在实际应用中，通常会采用电桥或者电子式测量电路来对传感器元件输出的电信号进行测量和处理，以获得准确的扭矩数值。
除了结构原理和测量原理之外，扭矩传感器的工作原理还涉及到温度补偿、线性度校正和动态特性等方面。
温度补偿是为了消除温度变化对传感器性能的影响，通常会采用温度传感器对传感器元件的温度进行实时监测，并对输出信号进行相应的补偿处理。
线性度校正则是为了保证传感器输出信号与实际扭矩之间的线性关系，通常会通过专门的校准装置对传感器进行校准，以确保输出信号的准确性和稳定性。
动态特性则是指传感器对扭矩变化的响应速度和稳定性，通常需要通过精密的设计和优化来实现。
总的来说，扭矩传感器的工作原理是基于应变原理的，通过将机械扭矩转化为电信号输出来实现对扭矩的准确测量。
在实际应用中，还需要考虑温度补偿、线性度校正和动态特性等因素，以确保传感器的准确性和稳定性。
应变式传感器的工作原理
应变式传感器的工作原理
应变式传感器的工作原理是基于材料的应变特性。
当外部施加力或扭矩作用于传感器时，传感器内部的材料会发生形变。
这种形变会引起材料的电阻、电容或电感等电性质的变化。
通过测量这些电性质的变化，可以间接地得到外部施加力或扭矩的大小。
具体而言，常见的应变式传感器采用电阻应变片作为核心部件。
电阻应变片是由一种电阻材料制成的细片，其具有较高的导电性。
当电阻应变片受到外力作用而发生形变时，其电阻值会随之发生变化。
这是因为电阻应变片的形变会改变其中电阻材料的长度、宽度或截面积，进而改变导电路径的长度或截面积，从而影响电阻值。
因此，通过测量电阻值的变化，可以推算出外力的大小。
除了电阻应变片外，应变式传感器还可以采用压阻应变片、电容应变片等其他形式的传感器材料。
这些材料的工作原理类似，即通过测量电性质的变化来间接测量外力的大小。
总之，应变式传感器通过材料的形变引起的电性质变化，来间接测量外力或扭矩的大小。
应变片扭矩传感器参数
应变片扭矩传感器参数
1.工作原理：采用应变片原理，通过测量扭矩引起的材料应变变化，将其转换为电信号输出。
2.额定扭矩范围：0-500N·m（可根据需求定制）。
3.灵敏度：0.1mV/V（每牛顿·米应变引起的电压变化）。
4.线性度：≤ ±0.5%。
5.输出信号：4-20mA（可选0-10V）。
6.电源电压：10-30V DC。
7.温度范围：
- 工作温度：-20℃~70℃。
- 存储温度：-40℃~85℃。
8.安装方式：可选法兰式安装或夹持式安装。
9.保护等级：IP65（防尘防水）。
10.材料：
- 外壳：不锈钢。
- 应变片：合金钢或钛合金。
- 电缆：高温耐磨硅胶电缆。
11.标定证书：提供出厂标定证书，可选ISO 9001认证。
以上仅为示例参数，具体参数和规格可根据实际需要进行定制。
扭矩传感器的原理
扭矩传感器的原理扭矩传感器是一种测量机械或旋转设备上扭矩大小及变化的装置。
它通常用于工业自动化领域，可以用来监测设备运行的扭矩，并将相关数据传递给控制系统。
扭矩传感器的原理主要包括应变测量和电力学原理。
应变测量是扭矩传感器的基本原理之一。
当扭矩作用于物体上时，物体会发生形变，即使是微小的扭矩也会引起物体的微小变形。
扭矩传感器通常使用一种材料（如金属）制成，该材料具有良好的弹性和变形特性。
传感器上的弹性元件会随着扭矩的作用而发生微小的变形，称为应变。
这种应变可以通过使用应变片或应变计来测量。
应变片是一种将应变转换为电信号的装置。
它通常由金属制成，并通过一系列精确地安装在扭矩传感器上的导线连接到电路。
当扭矩作用于传感器时，应变片会经历微小的形变，这会导致导线的电阻发生变化。
这种变化可以通过测量电阻的变化来间接测量扭矩的大小。
应变片的数量和布置方式取决于传感器的设计和所需的测量范围。
除了应变测量外，扭矩传感器还利用电力学原理进行测量。
根据电力学原理，当电流通过一个导体时，会在导体周围产生磁场。
扭矩传感器通常包含一个或多个线圈，当电流通过线圈时，会产生一个磁场。
当扭矩作用于传感器时，由于物体的形变，磁场也会发生变化。
这种变化可以通过测量感应电压来间接测量扭矩的大小。
为了测量感应电压，扭矩传感器通常包含一个磁传感器，如霍尔传感器或磁阻传感器。
这些传感器可以检测磁场的变化，并将其转换为电压信号。
感应电压的大小与扭矩的大小成正比，因此可以通过测量电压的变化来间接测量扭矩的大小。
扭矩传感器通常还包括一个信号调理器，用于处理和放大从感应器获得的电信号。
信号调理器将电信号转换为与扭矩大小成正比的输出信号，并将其传递给控制系统进行进一步的处理和分析。
一些高级扭矩传感器还可以通过数字接口将测量数据直接发送到计算机或数据采集系统。
总结起来，扭矩传感器的原理主要包括应变测量和电力学原理。
应变测量利用材料的弹性和变形特性将扭矩转换为应变信号，并通过应变片将其转换为电信号。
应变片扭矩传感器
提到应变片扭矩传感器，就不得不提它的工作原理，属于应变式物理变化的扭矩传感器，有的时候又可以称之为转矩转速传感器、非接触扭矩传感器、旋转扭矩传感器和转矩传感器，这一类是属于动态的传感器。
下面以CFND扭矩传感器就是属于这样的一款传感器，下面就为大家介绍这一类的传感器。
一、该扭矩传感器实体图二、该扭矩传感器原理及介绍扭矩转速传感器采用的是电阻应变原理，精度高、性能稳定可靠、量程范围大、安装使用方便。
其两端连接方式可根据现场需要分别选用法兰连接、四方键连接、键（通槽）连接。
应变片扭矩传感器的电阻应变片，就是把一根电阻丝机械的分布在一块有机材料制成的基底上，即成为一片应变片。
那么，应变片扭矩传感器具体是怎么工作的呢？首先由它的弹性元件上粘贴应变敏感元件，当被测物理量作用在弹性元件上时，弹性元件的形变引起了应变敏感件的变形，从而其阻值，发生变化，再通过测量转换电路将阻值变化转换为电压信号输出，电信号的大小也就反应了被测量的大小。
电阻应变式传感器结构简单，性能稳定，使用方便，灵敏度高，响应速度快，广泛应用到航空、机械、电力、化工、建筑、医学等领域。
它主要是对各种旋转或非旋转机械部件上对扭转力矩感知的检测。
扭矩传感器将扭力的物理变化转换成精确的电信号。
扭矩传感器可以应用在制造粘度计，电动（气动，液力）扭力扳手，它具有精度高，频响快，可靠性好，寿命长等优点。
二、该扭矩转速传感器主要技术指标三、该扭矩转速传感器规格蚌埠高灵传感系统工程有限公司在自主创新的基础上开发生产出力敏系列各类传感器上百个品种，各种应用仪器仪表和系统，以及各种起重机械超载保护装置，可以广泛应用于油田、化工、汽车、起重机械、建设、建材、机械加工、热电、军工、交通等领域。
公司除大规模生产各种规格的高精度、高稳定性、高可靠性常规产品外,还可根据用户具体要求设计特殊的非标传感器,以满足用户的特殊要求。
如果您想进一步的了解，可以直接点击官网高灵传感进行在线了解。
扭矩传感器工作原理
扭矩传感器：从原理到应用扭矩传感器是一种用于测量机械设备扭转力矩的传感器。
其工作原理基于一个旋转轴上的应变应力测量，并将其转化为电信号输出。
下面将介绍扭矩传感器的工作原理、结构与应用。
一、工作原理
扭矩传感器基于应变应力测量的原理，当机械设备扭转时，传感器轴端的弹性元件会产生应变应力。
这个应力值与扭转时的力矩成正比，因此只需测量弹性元件的应变应力就能计算出设备的扭转力矩。
扭矩传感器通常由金属薄膜应变片制成，其材料的弹性模量和应变系数决定了传感器的精度和灵敏度。
二、结构
扭矩传感器的主要结构有三部分：转动轴、弹性元件和传感器。
转动轴是需要测量扭转力矩的机械设备的轴，弹性元件一般被安装在轴上，可通过焊接、夹紧或螺旋固定等方式实现。
传感器则固定在弹性元件上面，负责采集和输出弹性元件受到的应变应力数据。
三、应用
扭矩传感器广泛应用于各种机械设备的负载测试、安全监测、生产控制等领域。
例如，汽车行业中使用扭矩传感器来测试汽车发动机的扭矩性能；航空工业中使用扭矩传感器来监测飞机液压系统的扭矩
输出。
此外，扭矩传感器还可以用于制造、冶金、化工等行业的生产
过程监测。
四、注意事项
在使用扭矩传感器时，需要保证传感器的安装位置正确、传感器
所承受的力矩范围不超过传感器规格、传感器周围的环境温度和湿度
等因素符合要求，以确保测量数据的准确性和可靠性。
总之，扭矩传感器是一种用于测量机械设备扭转力矩的高精度传
感器。
它的工作原理基于应变应力测量，在各种机械设备的负载测试、安全监测、生产控制等领域具有广泛应用前景。
力学传感器分类
力学传感器是一类广泛应用于测量物理量的传感器，其数据精度、稳定性和使用寿命对锂电自动化设备至关重要。
本文将介绍各类力学传感器的特点及应用。
1. 压力传感器压力传感器是一种使用压敏电阻的压阻效应，产生与压力成正比的电压信号的传感器。
压力传感器包括陶瓷压力传感器、应变片压力传感器、扩散硅压力传感器、蓝宝石压力传感器和压电压力传感器等，其各自的原理和应用领域不同。
陶瓷压力传感器是利用压电陶瓷材料制作的传感器，主要用于测量高粘度、高温度、腐蚀性等恶劣环境下的压力。
应变片压力传感器是将金属应变片粘贴在弹性元件上，通过测量应变片的变形来反映压力的变化。
扩散硅压力传感器采用硅材料制造，适用于测量腐蚀性液体或气体压力。
蓝宝石压力传感器是利用蓝宝石材料制作的传感器，主要用于测量高温、高压下的压力。
压电压力传感器是利用压电材料的压电效应，通过测量压电材料的变形来反映压力的变化。
2. 位置传感器位置传感器是一种测量物体位置的传感器，如直线位移传感器和角度传感器等。
其中，直线位移传感器通常采用光电元件或光栅尺来测量物体的直线位移，适用于测量精密加工、机器人和数控机床等领域。
角度传感器则是通过角度编码器、电位计或磁编码器等方式测量物体的角度变化，适用于运动控制、机械手和汽车控制等领域。
3. 力传感器力传感器是一种测量物体受力大小和方向的传感器，如应变式力传感器、电容式力传感器和压电式力传感器等。
应变式力传感器是将应变片粘贴在弹性元件上，通过测量应变片的变形来反映受力的变化。
电容式力传感器是利用电容原理测量力的变化，适合测量小量程的力。
压电式力传感器是利用压电材料的压电效应，通过测量压电材料的变形来反映受力的变化。
4. 加速度传感器加速度传感器是一种测量物体加速度大小和方向的传感器，如应变式加速度传感器、压阻式加速度传感器和压电式加速度传感器等。
应变式加速度传感器是将应变片粘贴在弹性元件上，通过测量应变片的变形来反映加速度的变化。
转矩传感器工作原理
转矩传感器工作原理概述转矩传感器是一种用于测量和监测转矩或扭矩的设备。
转矩是指力矩或力对物体的旋转的影响力。
转矩传感器广泛应用于各种领域，包括机械工程、汽车工程、航空航天等。
它们的工作原理基于不同的物理效应，如应变、电磁感应和电容。
应变式转矩传感器应变式转矩传感器是最常见的一种转矩传感器。
它的工作原理基于物体在扭转时，会引起材料的形变，从而产生应变。
应变式转矩传感器利用合适的材料在扭转时发生形变，从而改变电阻或电容。
这种变化可以用来测量扭矩的大小。
1. 电阻式转矩传感器电阻式转矩传感器使用电阻应变片来测量扭矩。
电阻应变片是一种特殊的金属材料，通过将其粘附或固定在测量物体上，当物体受到扭矩时，应变片会发生微小的形变。
这种形变导致应变片电阻的变化。
电阻应变片通常是一个细长的片状结构，它们通常以网格或条状的形式刻在一个基座上。
当物体被扭转时，应变片会在扭矩作用下发生形变。
这种形变会引起应变片上的电阻值发生变化。
这个变化可以通过连接到应变片上的电路来测量。
电阻式转矩传感器通常会通过连接到一个恒定电源上的电桥电路来测量电阻的变化。
电桥电路中有四个电阻应变片，两个处于扭矩作用下，两个处于无扭矩状态。
当扭矩作用于电阻应变片时，其电阻值发生变化，导致电桥电路中的电压差变化。
这个变化可以通过测量电桥两端的电压来得到。
测量到的电压差与扭矩成正比。
通过对电压差进行校准，可以将电压差转换为扭矩值。
2. 电容式转矩传感器电容式转矩传感器使用电容的变化来测量扭矩。
电容是指两个导体之间的电荷储存能力。
当物体受到扭矩时，电容器的物理结构也会发生微小的变化，从而引起电容值的改变。
这种变化可以用来测量扭矩的大小。
电容式转矩传感器通常由两个金属圆盘构成，这些金属圆盘之间通过绝缘材料隔开，形成一个电容器。
当物体被扭转时，绝缘材料会发生形变，导致电容值的变化。
测量电容的变化可以使用一个简单的电容计电路。
该电路通过测量电荷/放电时间来测量电容器的电容值。
扭矩传感器原理及应用
扭矩传感器原理及应用摘要本文介绍电阻扭矩传感器的结构原理，以“卡特皮勒1G2”发动机台架为例介绍了典型应用，分析了扭矩信号集散电路工作原理，以及扭矩传感器常见故障维修，最后简单地介绍了在发动机试验台架应用的磁感应扭矩传感器的原理。
关键词发动机台；扭矩传感器；原理分析1 概述扭矩又叫转矩，是反映转动设备输出力的大小的重要参数。
扭矩在物理学中用下面的公式计算。
P=M·N/9550 公式（1）其中：P表示转动设备的输出功率，单位千瓦（kW）；M 表示转动设备的输出扭矩，单位牛米（N·m）；N表示转动设备的转速，单位转/分钟（r/min）。
从公式（1）可以看出，扭矩是一个与功率和转速相关的物理量，它反映了转动设备输出功率和转速的比值关系。
如果知道了转动设备的输出功率和转动速度，就可以利用公式1计算出转动设备的扭矩。
但实际生产中，功率的测量是不容易的，而扭矩可以利用较简单的装置把扭矩转化为力和磁的测量，对于力和磁这两个物理量的检测，我们有许多成熟工具，这样扭矩的测量就变得相对简单了。
2 电阻应变式扭矩传感器的原理我们知道，在通常情况下，当金属受外力作用时它的电阻值会发生变化，其变化大小可以依据虎克定律求得，这就是金属应变原理。
电阻应变式扭矩传感器，就是利用应变原理制成的。
它的结构原理图如图1所示。
扭矩传感器利用高档箔式应变片组成了电桥，在力的作用下电阻值增加或减小，当输入端加上直流电压后，输出端就可以得到随所施力大小而改变的电压信号。
再经过信号处理计算，我们就能知道扭矩的大小了。
3 扭矩传感器应用和调试扭矩大小是发动机台架实验的重要参数之一。
“卡特皮勒1G2”发动机台架应用的就是上面介绍的电阻应变式传感器，以此为例分析扭矩信号集散电路原理和扭矩传感器的调试。
3.1 扭矩信号集散电路原理图2中T2、T4分别接±5V电源给扭矩传感器提供激励电压。
T3接传感器的信号输出端，以IC7650高稳定的自稳零放大器为核心组成信号放大电路，再经过LM348进行放大处理，输出信号给计算机。
扭力传感器的类型及原理【附图】
扭矩传感器的种类有很多，主要有金属电阻应变片的扭矩传感器、电位计式扭矩传感器、非接触式扭矩传感器等，随技术的进步将会有精度更高、成本更低的传感器出现，本文介绍各类扭矩传感器的构成与原理。
一、金属电阻应变片的扭矩传感器传感器扭矩测量采用应变电测技术。
在弹性轴上粘贴应变计组成测量电桥，当弹性轴受扭矩产生微小变形后引起电桥电阻值变化，应变电桥电阻的变化转变为电信号的变化从而实现扭矩测量。
传感器由弹性轴、测量电桥、仪器用放大器、接口电路组成。
弹性轴是敏感元件，在45度和135度的方向上产生最大压应力和拉应力，这个时候承受的主应力和剪应力相等。
测量电桥可以采用半导体电阻应变片，并将它们接成差动全桥，其输出电压正比于扭转轴所受的扭矩。
放大电路采用仪器用放大电路，它由专用仪器用放大电路构成，也有三只单运放电路组合而成，为了使一起具有高精度，必须使灵敏度系数为常数。
在金属电阻应变片的扭矩传感器中，需要解决的技术关键是：1、弹性轴的工作区域不应该大于弹性区域的1/3，且取初始段。
为了将迟滞误差减低到最底，按照超载能力指数选取最大的轴径。
2、采用LM型硅扩散力敏全桥应变片，较好的敏感性，很小的非线形度。
3、采用高精度的稳压电源。
二、电位计式扭矩传感器电位计式扭矩传感器主要可以分为旋臂式、双级行星齿轮式、扭杆式。
其中扭杆式测量结构简单、可靠性能相对比较高，在早期应用比较多。
扭杆式扭矩传感器主要由扭杆弹簧、转角-位移变换器、电位计组成。
扭杆弹簧主要作用是检测司机作用在方向盘上的扭矩，并将其转化成相应的转角值。
转角-位移变换器是一对螺旋机构，将扭杆弹簧两端的相对转角转化为滑动套的轴向位移，由刚球、螺旋槽和滑块组成。
滑块相对于输入轴可以在螺旋方向上移动，同时滑块通过一个销安装到输出轴上，可以相对于输出轴在垂直方向上移动。
因此，当输入轴相对于输出轴转动时，滑块按照输入轴的旋转方向和相对于输出轴的旋转量，垂直移动。
当转动方向盘的时候，钮矩被传递到扭力杆，输入轴相对于输出轴方向出现偏差。
