第2章气相色谱法ppt课件
• 色谱理论需要解决色谱分离过程中的热力学和 动力学两个方面的问题，即影响分离及柱效的 因素与提高柱效的途径，柱效评价指标及柱效 与色谱参数间的关系等。
• 组分的保留时间受色谱过程的热力学因素控制 （温度及流动相和固定液的结构与性质），而 色谱峰变宽则受色谱过程的动力学因素控制 （组分在两相中的运动情况）。
3! 2! (3 2)!
0.333 (32)
0.667 2
0.444
34
组分B(kB=0.5)在n=5的色谱柱内及出口的分布
N r 0 1 2 3 4 柱出口
0100000
1
0.333 0.667 0
0
0
0
2
0.111 0.444 0.445 0
0
0
3 0.037 0.222 0.444 0.296 0 0
27
6．分离因子
• 分离因子（也称为选择因子）为两物质的调整保 留时间（或分配系数）的比值，可用来衡量两物 质的分离程度，用α表示。
K2 k2 t'R2
K1 k1 t'R1
• 分离因子仅考虑了色谱过程中的热力学因素，而 没有考虑分离过程中的动力学因素，即色谱峰的 变宽，故不能反映两物质的实际分离情况。

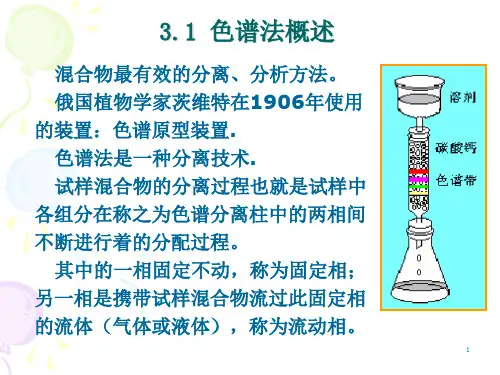

3.1 色谱法概述
混合物最有效的分离、分析方法。 俄国植物学家茨维特在1906年使用 的装置：色谱原型装置. 色谱法是一种分离技术. 试样混合物的分离过程也就是试样中 各组分在称之为色谱分离柱中的两相间 不断进行着的分配过程。 其中的一相固定不动，称为固定相； 另一相是携带试样混合物流过此固定相 的流体（气体或液体），称为流动相。
Wb 4 Wb 1.699Y1 2
15
5．色谱峰高和峰面积 定量参数 ⑴ 峰高（h）组分在柱后出现浓度极大时的检
• 组分的保留时间受色谱过程的热力学因素控制 （温度及流动相和固定液的结构与性质），而 色谱峰变宽则受色谱过程的动力学因素控制 （组分在两相中的运动情况）。
3! 2! (3 2)!
0.333 (32)
0.667 2
0.444
34
组分B(kB=0.5)在n=5的色谱柱内及出口的分布
N r 0 1 2 3 4 柱出口
0100000
1
0.333 0.667 0
0
0
0
2
0.111 0.444 0.445 0
0
0
3 0.037 0.222 0.444 0.296 0 0
27
6．分离因子
• 分离因子（也称为选择因子）为两物质的调整保 留时间（或分配系数）的比值，可用来衡量两物 质的分离程度，用α表示。
K2 k2 t'R2
K1 k1 t'R1
• 分离因子仅考虑了色谱过程中的热力学因素，而 没有考虑分离过程中的动力学因素，即色谱峰的 变宽，故不能反映两物质的实际分离情况。
3.1 色谱法概述
混合物最有效的分离、分析方法。 俄国植物学家茨维特在1906年使用 的装置：色谱原型装置. 色谱法是一种分离技术. 试样混合物的分离过程也就是试样中 各组分在称之为色谱分离柱中的两相间 不断进行着的分配过程。 其中的一相固定不动，称为固定相； 另一相是携带试样混合物流过此固定相 的流体（气体或液体），称为流动相。
Wb 4 Wb 1.699Y1 2
15
5．色谱峰高和峰面积 定量参数 ⑴ 峰高（h）组分在柱后出现浓度极大时的检
《气相色谱法》课件
定义
气相色谱法是一种分离和分析复杂混 合物中各组分的方法，利用不同物质 在固定相和流动相之间的分配系数差 异进行分离。
原理
通过将待测样品中的各组分在两相之 间进行吸附、脱附、溶解、挥发的过 程，使各组分在两相中具有不同的分 配系数，从而实现分离。
发展历程与现状
发展历程
气相色谱法自20世纪50年代问世以来，经历了不断改进和完 善的过程，逐渐成为一种高效、快速、灵敏的分析方法。
气相色谱法的优缺点
优点
高分离效能
气相色谱法具有很高的分离效能，能够分离复杂 混合物中的各种组分。
快速分析
通过优化色谱条件，可以实现快速分析，提高工 作效率。
ABCD
高灵敏度
通过先进的检测技术，气相色谱法能够检测出低 浓度的物质，满足痕量分析的要求。
应用广泛
气相色谱法可以应用于各种领域，如环境监测、 食品检测、药物分析等。
分离柱
常用的分离柱有填充柱和 毛细管柱，选择合适的分 离柱是关键。
分离温度
温度对分离效果影响较大 ，需根据被测物质性质选 择合适的温度范围。
检测技术
热导检测器
基于热导原理，对气体或蒸气进行检测。
氢火焰离子化检测器
用于检测有机化合物，具有高灵敏度和选择性。
电子捕获检测器
用于检测电负性物质，如有机氯、有机磷等。
信号处理
检测器输出的信号需要经过放大、处 理和记录，以便准确测量各组分的浓 度。
进样系统
功能
进样系统负责将样品引入色谱柱。
类型
常见类型有直接进样、分流进样和不分流 进样等。
进样量控制
进样方式
进样量的大小和准确度对实验结果有重要 影响，因此需要精确控制进样量。
气相色谱法是一种分离和分析复杂混 合物中各组分的方法，利用不同物质 在固定相和流动相之间的分配系数差 异进行分离。
原理
通过将待测样品中的各组分在两相之 间进行吸附、脱附、溶解、挥发的过 程，使各组分在两相中具有不同的分 配系数，从而实现分离。
发展历程与现状
发展历程
气相色谱法自20世纪50年代问世以来，经历了不断改进和完 善的过程，逐渐成为一种高效、快速、灵敏的分析方法。
气相色谱法的优缺点
优点
高分离效能
气相色谱法具有很高的分离效能，能够分离复杂 混合物中的各种组分。
快速分析
通过优化色谱条件，可以实现快速分析，提高工 作效率。
ABCD
高灵敏度
通过先进的检测技术，气相色谱法能够检测出低 浓度的物质，满足痕量分析的要求。
应用广泛
气相色谱法可以应用于各种领域，如环境监测、 食品检测、药物分析等。
分离柱
常用的分离柱有填充柱和 毛细管柱，选择合适的分 离柱是关键。
分离温度
温度对分离效果影响较大 ，需根据被测物质性质选 择合适的温度范围。
检测技术
热导检测器
基于热导原理，对气体或蒸气进行检测。
氢火焰离子化检测器
用于检测有机化合物，具有高灵敏度和选择性。
电子捕获检测器
用于检测电负性物质，如有机氯、有机磷等。
信号处理
检测器输出的信号需要经过放大、处 理和记录，以便准确测量各组分的浓 度。
进样系统
功能
进样系统负责将样品引入色谱柱。
类型
常见类型有直接进样、分流进样和不分流 进样等。
进样量控制
进样方式
进样量的大小和准确度对实验结果有重要 影响，因此需要精确控制进样量。
色谱讲座课件_气相色谱法PPT_
气相色谱仪的工作过程
气相色谱仪
气路系统 进样系统 分离系统 温控系统 检测和记录系统
Filters/Traps
Air
Hydrogen
Gas Carrier
Column
Data system
Syringe/Sampler
Inlets
Detectors
Regul常用的载气有氢气，氮气，氦气和氩气。 气路结构:主要有两种气路形式 单柱单气路，适用于恒温分析 双柱双气路，适用于程序升温，并能补偿固定液的流失使其基线稳定。 净化器:主要用来提高载气纯度。 稳压恒流装置:稳定载气流速。
100% polydimethyl siloxane (PDMS)
50% PDMS
50% phenyl
Increasing polarity
high polarity polyethylene glycol
100% cyanopropyl siloxane
温控系统
温控系统是用来设定，控制，测量色谱柱炉，气化室，检测室三处的温度。
气化室的温度应使试样瞬时气化而又不分解。在一般情况下，气化室的温度比柱温高10 50C。
热导池检测器 thermal conductivity detector, TCD 氢火焰离子化检测器 flame ionization detector, FID 电子捕获检测器 electron-capture detector, ECD 热离子化检测器 thermionic detector, TID 火焰光度检测器 flame photometric detector, FPD
Flame Photometric Detector
Selective detection of sulfur- and phosphorus-containing compounds based on chemiluminescence in the H2 – Air flame Thermal excitation in the flame R R + hn S2 S2 + hn (lmax = 394 nm) HPO HPO + hn (lmax = doublet 510-526 nm)
气相色谱仪
气路系统 进样系统 分离系统 温控系统 检测和记录系统
Filters/Traps
Air
Hydrogen
Gas Carrier
Column
Data system
Syringe/Sampler
Inlets
Detectors
Regul常用的载气有氢气，氮气，氦气和氩气。 气路结构:主要有两种气路形式 单柱单气路，适用于恒温分析 双柱双气路，适用于程序升温，并能补偿固定液的流失使其基线稳定。 净化器:主要用来提高载气纯度。 稳压恒流装置:稳定载气流速。
100% polydimethyl siloxane (PDMS)
50% PDMS
50% phenyl
Increasing polarity
high polarity polyethylene glycol
100% cyanopropyl siloxane
温控系统
温控系统是用来设定，控制，测量色谱柱炉，气化室，检测室三处的温度。
气化室的温度应使试样瞬时气化而又不分解。在一般情况下，气化室的温度比柱温高10 50C。
热导池检测器 thermal conductivity detector, TCD 氢火焰离子化检测器 flame ionization detector, FID 电子捕获检测器 electron-capture detector, ECD 热离子化检测器 thermionic detector, TID 火焰光度检测器 flame photometric detector, FPD
Flame Photometric Detector
Selective detection of sulfur- and phosphorus-containing compounds based on chemiluminescence in the H2 – Air flame Thermal excitation in the flame R R + hn S2 S2 + hn (lmax = 394 nm) HPO HPO + hn (lmax = doublet 510-526 nm)
《气相色谱法》课件
应用领域
广泛应用于化学、生命科学、环境科学以及制药和石油等行业。
气相色谱仪的组成
仪器组成及原理
了解气相色谱仪的各个部件 以及其工作原理对有效分析 至关重要。
样品处理方法
对样品进行预处理可以提高 气相色谱法的分离效果和检 测灵敏度。
检测器种类及选择
不同的检测器适用于不同类 型的化合物，选择适合的检 测器可以提高分析的准确性。
气相色谱法的优缺点
优点
• 高分离效率 • 高灵敏度 • 快速分析
缺点
• 需要专业的技术知识 • 对样品的预处理要求严格 • 不能分析不易挥发的大分子化合物
Hale Waihona Puke 结与展望气相色谱法在科学研究中的重要性
气相色谱法是一项重要的分析工具，为科学研究提供了精确、快速、高效的分析手段。
可能的研究方向
未来的研究可以探索新的应用领域和改进气相色谱法的分离效果和检测灵敏性。
操作步骤
1
柱的装配
2
将柱装入气相色谱仪中，并确保柱
的正确安装和连接。
3
样品的进样
4
将处理过的样品注入气相色谱仪中，
实现样品的分析和检测。
5
样品制备
如何准备样品以确保样品的准确性 和可靠性。
柱的条件设置
配置适当的柱温和载气流速等条件， 以实现目标化合物的分离。
数据分析
对色谱图进行解析和数据处理，得 出分析结果及结论。
《气相色谱法》PPT课件
欢迎进入《气相色谱法》PPT课件！本课程将带您了解什么是气相色谱法，其 在科学研究中的应用及操作步骤。让我们一起开始这段令人兴奋的科学之旅 吧！
什么是气相色谱法
定义
气相色谱法是一种分离和分析化合物的方法，通过样品的蒸发和气相流动来实现分离。
广泛应用于化学、生命科学、环境科学以及制药和石油等行业。
气相色谱仪的组成
仪器组成及原理
了解气相色谱仪的各个部件 以及其工作原理对有效分析 至关重要。
样品处理方法
对样品进行预处理可以提高 气相色谱法的分离效果和检 测灵敏度。
检测器种类及选择
不同的检测器适用于不同类 型的化合物，选择适合的检 测器可以提高分析的准确性。
气相色谱法的优缺点
优点
• 高分离效率 • 高灵敏度 • 快速分析
缺点
• 需要专业的技术知识 • 对样品的预处理要求严格 • 不能分析不易挥发的大分子化合物
Hale Waihona Puke 结与展望气相色谱法在科学研究中的重要性
气相色谱法是一项重要的分析工具，为科学研究提供了精确、快速、高效的分析手段。
可能的研究方向
未来的研究可以探索新的应用领域和改进气相色谱法的分离效果和检测灵敏性。
操作步骤
1
柱的装配
2
将柱装入气相色谱仪中，并确保柱
的正确安装和连接。
3
样品的进样
4
将处理过的样品注入气相色谱仪中，
实现样品的分析和检测。
5
样品制备
如何准备样品以确保样品的准确性 和可靠性。
柱的条件设置
配置适当的柱温和载气流速等条件， 以实现目标化合物的分离。
数据分析
对色谱图进行解析和数据处理，得 出分析结果及结论。
《气相色谱法》PPT课件
欢迎进入《气相色谱法》PPT课件！本课程将带您了解什么是气相色谱法，其 在科学研究中的应用及操作步骤。让我们一起开始这段令人兴奋的科学之旅 吧！
什么是气相色谱法
定义
气相色谱法是一种分离和分析化合物的方法，通过样品的蒸发和气相流动来实现分离。
气相色谱法PPT课件
根据需要检测的物质性质和浓度范围， 选择合适的色谱柱和检测器，以确保
最佳的分离和检测效果。
设计实验流程
根据气相色谱法的原理和特点，设计 合理的实验流程，包括样品处理、进 样、分离、检测等步骤。
优化实验条件
通过调整实验参数，如温度、压力、 流量等，优化实验条件，提高实验效 率和准确性。
实验操作技巧
样品处理
数据处理系统
功能
数据处理系统用于采集、处理和分析实验数 据，生成报告。
软件要求
需具备强大的数据处理功能，能进行基线校 正、峰识别、定量计算等操作。
硬件配置
数据处理系统的硬件配置需满足数据处理速 度和存储需求。
输出方式
数据处理系统应支持多种数据输出方式，如 文本、图表等，方便结果展示和交流。
03 气相色谱法的操作流程
气相色谱法ppt课件
contents
目录
• 气相色谱法简介 • 气相色谱法的基本构成 • 气相色谱法的操作流程 • 气相色谱法的实验技术 • 气相色谱法的应用实例 • 气相色谱法的未来发展与展望
01 气相色谱法简介
定义与原理
定义
气相色谱法是一种分离和分析复 杂混合物中各组分的方法，通过 不同物质在固定相和流动相之间 的分配系数差异实现分离。
样品前处理
样品收集
确保样品具有代表性，避免交叉污染和误差。
样品浓缩
将样品中的待测组分进行浓缩，以便后续分析。
样品净化
去除样品中的干扰物质，提高分析的准确性和可靠性。
样品衍生化
将某些不易检测的化合物通过化学反应转化为更易检测的化合物。
气化与进样
气化
将样品加热使其变成气体，以便进入色谱柱进行分离。
进样
最佳的分离和检测效果。
设计实验流程
根据气相色谱法的原理和特点，设计 合理的实验流程，包括样品处理、进 样、分离、检测等步骤。
优化实验条件
通过调整实验参数，如温度、压力、 流量等，优化实验条件，提高实验效 率和准确性。
实验操作技巧
样品处理
数据处理系统
功能
数据处理系统用于采集、处理和分析实验数 据，生成报告。
软件要求
需具备强大的数据处理功能，能进行基线校 正、峰识别、定量计算等操作。
硬件配置
数据处理系统的硬件配置需满足数据处理速 度和存储需求。
输出方式
数据处理系统应支持多种数据输出方式，如 文本、图表等，方便结果展示和交流。
03 气相色谱法的操作流程
气相色谱法ppt课件
contents
目录
• 气相色谱法简介 • 气相色谱法的基本构成 • 气相色谱法的操作流程 • 气相色谱法的实验技术 • 气相色谱法的应用实例 • 气相色谱法的未来发展与展望
01 气相色谱法简介
定义与原理
定义
气相色谱法是一种分离和分析复 杂混合物中各组分的方法，通过 不同物质在固定相和流动相之间 的分配系数差异实现分离。
样品前处理
样品收集
确保样品具有代表性，避免交叉污染和误差。
样品浓缩
将样品中的待测组分进行浓缩，以便后续分析。
样品净化
去除样品中的干扰物质，提高分析的准确性和可靠性。
样品衍生化
将某些不易检测的化合物通过化学反应转化为更易检测的化合物。
气化与进样
气化
将样品加热使其变成气体，以便进入色谱柱进行分离。
进样
第二章 气相色谱法[优质ppt]
![第二章 气相色谱法[优质ppt]](https://img.taocdn.com/s3/m/20534e46a300a6c30c229f90.png)
2.3 色谱分析的基本原理
色谱分析的目的是将样品中各组分彼此分离， 组分要达到完全分离，两峰间的距离必须足够远， 两峰间的距离是由组分在两相间的分配系数决定的， 即与色谱过程的热力学性质有关。
但是两峰间虽有一定距离，如果每个峰都很 宽，以致彼此重叠，还是不能分开。这些峰的宽或 窄是由组分在色谱柱中传质和扩散行为决定的，即 与色谱过程的动力学性质有关。因此，要从热力学 和动力学两方面来研究色谱行为。
tM
流动相 平均线速度
2 保留时间tR （或tr ）
某组分从进样开始到柱后出现峰极大点 时所经历的时间，称为保留时间，它相应于 样品到达柱末端的检测器所需的时间．
3 调整保留时间tR′ (或tr′) tR′= tR - tM
某组份的保留时间扣除死时间后称为该组份的调 整保留时间
由于组份在色谱柱中的保留时间tR包含了 组份随流动相通过柱子所需的时间和组份在 固定相中滞留所需的时间，所以tR′实际上 是组份在固定相中停留的总时间．保留时间 可用时间单位（如s）或距离单位（如cm）表 示。
（1）标准偏差()：
即0.607倍峰高处色谱峰宽度的一半。 （2）半峰宽(Y1/2)：
色谱峰高一半处的宽度 Y1/2 =2.354
（3）峰底宽(Y)：通过流出曲线的拐点所作的 切线在基线上的截距
Y=4
（三）峰高与峰面积－定量
峰高h ：从色谱峰顶点到基线的距离 峰面积A：峰与基线延长线所包围的面积
流动相间达到分配平衡时的浓度比值，用K
表示。
K cS cM
组分在固定相中的浓度
组分在流动相中的浓度
分配系数是由组分和固定相的热 力学性质决定的，它是每一个溶质的 特征值，它仅与两个变量有关：固定 相和温度。与两相体积、柱管的特性 以及所使用的仪器无关。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
离
10
四、气相色谱结构、操作简介
（一）气相色谱仪器主要系统
1. 载 气 系 统 2. 进 样 系 统
1- 载气钢瓶 2- 减压阀 3- 净化干燥管 4- 流量计 5- 压力表
6- 进样器 7- 气化室
5.温控系统
12-温度控制器 （共三个）
3. 分 离 系 统 4.检测记录系统
8- 色谱柱
9- 热导检测器 10- 放大器 11- 记录仪
5
色谱法的发展历史
1906 Tswett 用碳酸钙作吸附剂分离植物色素。最先提 出色谱概念。
1938 Izmailov, Shraiber 最先使用薄层色谱法。 1941 Martin, Synge 提出色谱塔板理论；预言了气体可
作为流动相（即气相色谱） 1944 Consden等 发明了纸色谱。 1956 Van Deemter等 提出色谱速率理论，并应用于气
有关色谱柱性质及其选择见第二节。
19
四、气相色谱结构、操作简介
（一）气相色谱仪器主要系统 4. 检测记录系统
检测元件 色谱柱分离后的组分依次进入检测器，按
检
其浓度或质量随时间的变化，转化成相应
测 记
电信号。 常用检测器：热导检测器、氢火
录
焰离子化检测器。
系
统 放 大 器 电信号放大
显示记录 记录和显示 绘出色谱图
（一）气相色谱仪器主要系统
2. 进样系统
进样系统
①进样器 ②气化室
专用微量注射器 将液体试样瞬间气化
1〜10μL
无催化作用
15
常压气体样品可用医用注射器（100μL-5mL）进样。简单灵活； 缺点：误差大，偏差在5％左右→多用六通阀定体积进样操作方便、 进样迅速、结果准确，偏差较小 六通阀：试样首先充满定量管，切入后，载气携带定量管中的 试样气体进入分离柱；
仪器分析
第二章 气相色谱法
1
标题添加
点击此处输入相 关文本内容
标ቤተ መጻሕፍቲ ባይዱ添加
点击此处输入相 关文本内容
总体概述
点击此处输入 相关文本内容
点击此处输入 相关文本内容
2
第二章 气相色谱法
§2.1 气相色谱法概述 §2.2 气相色谱法分析理论基础 §2.3 色谱分离条件的选择 §2.4 固定相及其选择 §2.5 气相色谱检测器 §2.6 气相色谱定性分析 §2.7 气相色谱定量方法 §2.8 毛细管气相色谱法 §2.9 气相色谱分析的特点及其的应用范围
11
四、气相色谱结构、操作简介
（一）气相色谱仪器主要系统
1. 载气系统
载 气 N2、H2 或He 一般储存在高压钢瓶中，具有一 定压力(无需气泵)；作用携带待
载 气 系 净化干燥管 统
流速控制测量
测组分通过装有固定相的色谱柱
分子筛 活性炭
去除载气中的水、 有机物等杂物
减 压阀
流 量 计 控制载气流速恒定
1955 1965 1975 1985 1995 26.3 28.7 29.7 30.0 30 2.3 12.0 26.7 35.0 36 6.2 10.2 13.5 15.0 16 2.0 6.5 13.8 17.0 18 20.0 15.2 9.2 2 22.0 12.6 5.1 1 6.5 3.6 2.0
7
二、色谱法的分类
1．按两相分子的聚集状态分：
流动相 固定相 类型
液体 固体 液-固色谱 液相色谱 液体 液体 液-液色谱
气体 气体
固体 气-固色谱 液体 气-液色谱
气相色谱
2．按固定相的固定方式分： 柱色谱填充柱色谱 毛细管柱色谱 纸色谱
平面色谱
薄层色谱 8
三、色谱法分离分析过程
色谱法是一种分离技术 试样中各组分在色谱分离柱中的两相间不断进行分配，
3
§2.1 气相色谱法概述
一、 色谱法由来 二、 色谱法分类 三、 色谱法分离分析过程 四、 气相色谱结构、操作简介 五、 国内外商品化气相色谱仪器 六、 气相色谱基本术语
4
一、色谱法由来
➢1. 1906年俄国植物学家 茨维特用来分离植物色素 ➢固定相——CaCO3颗粒 ➢流动相——石油醚 ➢2．现在：重要分离、分 析技术，分离混合物各组 分并加以分析
从而实现混合物分离、分析的一种方法。 其中的一相固定不动，称为固定相； 另一相是携带试样混合物流过此固定相的流体（气体或 液体），称为流动相。
目的：用于样品的分离、分析（定性分析或定量分析）
9
试样（混合组 分）由载气携 带进入色谱柱 与固定相接触 时，被固定相 溶解或吸附；
随着载气的不 挥发或脱附下 随着载气的流 断通入，被溶 的组分随着载 动，溶解、挥 解或吸附的组 气向前移动时 发，或吸附、 分又从固定相 又再次被固定 脱附的过程反 中挥发或脱附；相溶解或吸附；复地进行→分
相色谱。 1958 Golay 发明毛细管柱气相色谱。 1964 Moore 发明凝胶渗透色谱。 1981 Jorgenson等 创立了毛细管电泳法。
6
色谱法在分析化学中的地位和作用
不同年代各种分析方法所占的比例
光谱法 色谱分析法 电化学法 放射分析法 比色法 滴定法 重量法
1946 14.3 1.4 4.4 1.0 23.0 25.6 8.5
液体进样系统？ 可采用微量进样器或六通阀
16
17
气 相 色 谱 自 动 进 样 器
18
四、气相色谱结构操作简介
（一）气相色谱仪器主要系统 3. 分离系统
分离系统： 色谱仪的核心部件，主要为色谱柱，色谱柱的
两个重要参数：柱材质、柱填料。 柱材质： 不锈钢管或玻璃管，内径3-6毫米。
长度可根据需要确定。 柱填料： 粒度为60-80或80-100目色谱固定相。
压力表
12
气源
是气相色谱载气和辅助气的来源 可以是高压气体钢瓶、氢气发生
器及空气压缩机 空气可用空气压缩机或压缩空气
钢瓶，做载气的H2可用氢气发生 器，也可用氢气钢瓶 在使用高压钢瓶时要通过一个减 压阀把10MPa以上的压力减到 0.5MPa以下
13
3 7
减压阀工作原理
1
通过螺丝锁母把减压阀的气体入
口（7）与高压气瓶的出口嘴9连
2
接，气体经针阀（4）进入装有 调节隔膜的外腔，然后到出口
4
出口压力靠调节手柄以顺时针方
向拧紧，把弹簧（2）和连接隔 9 膜（3）上的提升针阀压下去，
针阀空隙增大→出口压力增大
若以逆时针方向拧松，则出口压 力减小，若完全放松，则针阀没 有气体流出
14
二、气相色谱结构、操作简介
10
四、气相色谱结构、操作简介
（一）气相色谱仪器主要系统
1. 载 气 系 统 2. 进 样 系 统
1- 载气钢瓶 2- 减压阀 3- 净化干燥管 4- 流量计 5- 压力表
6- 进样器 7- 气化室
5.温控系统
12-温度控制器 （共三个）
3. 分 离 系 统 4.检测记录系统
8- 色谱柱
9- 热导检测器 10- 放大器 11- 记录仪
5
色谱法的发展历史
1906 Tswett 用碳酸钙作吸附剂分离植物色素。最先提 出色谱概念。
1938 Izmailov, Shraiber 最先使用薄层色谱法。 1941 Martin, Synge 提出色谱塔板理论；预言了气体可
作为流动相（即气相色谱） 1944 Consden等 发明了纸色谱。 1956 Van Deemter等 提出色谱速率理论，并应用于气
有关色谱柱性质及其选择见第二节。
19
四、气相色谱结构、操作简介
（一）气相色谱仪器主要系统 4. 检测记录系统
检测元件 色谱柱分离后的组分依次进入检测器，按
检
其浓度或质量随时间的变化，转化成相应
测 记
电信号。 常用检测器：热导检测器、氢火
录
焰离子化检测器。
系
统 放 大 器 电信号放大
显示记录 记录和显示 绘出色谱图
（一）气相色谱仪器主要系统
2. 进样系统
进样系统
①进样器 ②气化室
专用微量注射器 将液体试样瞬间气化
1〜10μL
无催化作用
15
常压气体样品可用医用注射器（100μL-5mL）进样。简单灵活； 缺点：误差大，偏差在5％左右→多用六通阀定体积进样操作方便、 进样迅速、结果准确，偏差较小 六通阀：试样首先充满定量管，切入后，载气携带定量管中的 试样气体进入分离柱；
仪器分析
第二章 气相色谱法
1
标题添加
点击此处输入相 关文本内容
标ቤተ መጻሕፍቲ ባይዱ添加
点击此处输入相 关文本内容
总体概述
点击此处输入 相关文本内容
点击此处输入 相关文本内容
2
第二章 气相色谱法
§2.1 气相色谱法概述 §2.2 气相色谱法分析理论基础 §2.3 色谱分离条件的选择 §2.4 固定相及其选择 §2.5 气相色谱检测器 §2.6 气相色谱定性分析 §2.7 气相色谱定量方法 §2.8 毛细管气相色谱法 §2.9 气相色谱分析的特点及其的应用范围
11
四、气相色谱结构、操作简介
（一）气相色谱仪器主要系统
1. 载气系统
载 气 N2、H2 或He 一般储存在高压钢瓶中，具有一 定压力(无需气泵)；作用携带待
载 气 系 净化干燥管 统
流速控制测量
测组分通过装有固定相的色谱柱
分子筛 活性炭
去除载气中的水、 有机物等杂物
减 压阀
流 量 计 控制载气流速恒定
1955 1965 1975 1985 1995 26.3 28.7 29.7 30.0 30 2.3 12.0 26.7 35.0 36 6.2 10.2 13.5 15.0 16 2.0 6.5 13.8 17.0 18 20.0 15.2 9.2 2 22.0 12.6 5.1 1 6.5 3.6 2.0
7
二、色谱法的分类
1．按两相分子的聚集状态分：
流动相 固定相 类型
液体 固体 液-固色谱 液相色谱 液体 液体 液-液色谱
气体 气体
固体 气-固色谱 液体 气-液色谱
气相色谱
2．按固定相的固定方式分： 柱色谱填充柱色谱 毛细管柱色谱 纸色谱
平面色谱
薄层色谱 8
三、色谱法分离分析过程
色谱法是一种分离技术 试样中各组分在色谱分离柱中的两相间不断进行分配，
3
§2.1 气相色谱法概述
一、 色谱法由来 二、 色谱法分类 三、 色谱法分离分析过程 四、 气相色谱结构、操作简介 五、 国内外商品化气相色谱仪器 六、 气相色谱基本术语
4
一、色谱法由来
➢1. 1906年俄国植物学家 茨维特用来分离植物色素 ➢固定相——CaCO3颗粒 ➢流动相——石油醚 ➢2．现在：重要分离、分 析技术，分离混合物各组 分并加以分析
从而实现混合物分离、分析的一种方法。 其中的一相固定不动，称为固定相； 另一相是携带试样混合物流过此固定相的流体（气体或 液体），称为流动相。
目的：用于样品的分离、分析（定性分析或定量分析）
9
试样（混合组 分）由载气携 带进入色谱柱 与固定相接触 时，被固定相 溶解或吸附；
随着载气的不 挥发或脱附下 随着载气的流 断通入，被溶 的组分随着载 动，溶解、挥 解或吸附的组 气向前移动时 发，或吸附、 分又从固定相 又再次被固定 脱附的过程反 中挥发或脱附；相溶解或吸附；复地进行→分
相色谱。 1958 Golay 发明毛细管柱气相色谱。 1964 Moore 发明凝胶渗透色谱。 1981 Jorgenson等 创立了毛细管电泳法。
6
色谱法在分析化学中的地位和作用
不同年代各种分析方法所占的比例
光谱法 色谱分析法 电化学法 放射分析法 比色法 滴定法 重量法
1946 14.3 1.4 4.4 1.0 23.0 25.6 8.5
液体进样系统？ 可采用微量进样器或六通阀
16
17
气 相 色 谱 自 动 进 样 器
18
四、气相色谱结构操作简介
（一）气相色谱仪器主要系统 3. 分离系统
分离系统： 色谱仪的核心部件，主要为色谱柱，色谱柱的
两个重要参数：柱材质、柱填料。 柱材质： 不锈钢管或玻璃管，内径3-6毫米。
长度可根据需要确定。 柱填料： 粒度为60-80或80-100目色谱固定相。
压力表
12
气源
是气相色谱载气和辅助气的来源 可以是高压气体钢瓶、氢气发生
器及空气压缩机 空气可用空气压缩机或压缩空气
钢瓶，做载气的H2可用氢气发生 器，也可用氢气钢瓶 在使用高压钢瓶时要通过一个减 压阀把10MPa以上的压力减到 0.5MPa以下
13
3 7
减压阀工作原理
1
通过螺丝锁母把减压阀的气体入
口（7）与高压气瓶的出口嘴9连
2
接，气体经针阀（4）进入装有 调节隔膜的外腔，然后到出口
4
出口压力靠调节手柄以顺时针方
向拧紧，把弹簧（2）和连接隔 9 膜（3）上的提升针阀压下去，
针阀空隙增大→出口压力增大
若以逆时针方向拧松，则出口压 力减小，若完全放松，则针阀没 有气体流出
14
二、气相色谱结构、操作简介
