PLC彩灯控制电路
PLC控制庭院彩灯结论
PLC控制庭院彩灯结论通过在控制系统中增加一台 PLC，用来控制庭院彩灯的开关。
本文主要讲述了如何用 PLC来控制庭院彩灯。
首先我们要知道用什么 PLC来控制呢？有两种方式：第一种是通过串口进行通讯，这种就是我们常说的 PLC+继电器的方式。
第二个方式是通过模拟量输入，用继电器来控制。
在实际工程中，我们需要使用模拟量输入，这就需要用到数字量输入了。
那这两个方式都有什么优缺点呢？一、当输入信号为模拟量时，通过继电器来控制电动机， PLC作为通讯接口，与变频器连接，通过变频器对电机进行转速控制。
所以当输入信号为数字量时，用 PLC控制电动机更好一些。
2.当输入信号为模拟量，且只有一种控制方式时，用继电器来控制电动机就可以了。
因为，用模拟量进行电流传输时，它的衰减是很大的。
所以我们需要在输出端加入一个电阻，来保证输出电流不受负载变化的影响。
这里我们可以加一个电感，的效果和我们加电阻差不多（但是没有电阻发热快）。
因为现在用 PLC控制电动机主要是用于工业自动化领域中。
它具有工作稳定、可靠性高、响应速度快和操作简便等优点。
所以 PLC用在工业自动化中也很好。
那 PLC用在哪种用途上呢？我们又如何来控制呢？上面是对继电器的介绍，因为它是一个简单的继电器就可以用于控制电动机等机器设备。
但是我们还可以将其作为一个通讯设备去使用，这也是它很重要的特点之一。
所以我们需要将其作为一个 PLC模块去使用（注意：这里使用继电器模块时，一定要用 PLC来作为通讯端口）。
>我们再讲一下，当输入为模拟量时是怎么与 PLC连接的？-_-]因为变频器输出信号中有方波电流（即电机转数）及频率信号（即电机转数与电流频率之比）等模拟信号存在，所以通过将变频器作为通信端口来控制电动机时会产生干扰；而且这种方式对于继电器没有任何影响。
-_-（注意：这里用继电器是有要求的！）因此通过将继电器当作通讯端口进行控制与通过模拟量输入来控制电动机相比起来会更方便一些（注意：这里使用继电器作为通讯端口而不是 PLC进行通信）。
5组彩灯相邻彩灯依次闪亮的PLC控制程序
5组彩灯相邻彩灯依次闪亮的PLC控制程序控制程序最近看到一个题，是关于彩灯依次闪亮的，要求如下：设计一个由 5个灯组成的彩灯组。
按下启动按钮之后，相邻的两个彩灯两两同时点亮和熄灭，不断循环。
每组点亮的时间为 5秒。
按下停止按钮之后，所有彩灯立刻熄灭。
要求：（ 1）将 5个灯泡通过继电器同 PLC相连接。
（ 2）连接好启动和停止开关于是心血来潮编程试了一下，彩灯闪亮第一感觉是用移位语句，但是好久没用，竟然不知其用法了，还好立即查了一下使用手册，编好后试了一试，竟然通过了。
然后又用传统的置位、复位方法，又改写了一段程序，也通过了，现记录如下。
程序为本人原创，因为在百度里至今(08/23/2012)还搜不到这题答案，供参考，嘿嘿！PLC选用三菱FX2N，输入点为：X0启动，X1停止输出点为：Y0-Y4对应5盏灯程序见后，顺便记一下SFT指令的用法。
------------------------------------------------------------------------------------------------------------指令的用法SFT指令的用法SFTR，SFTL：连续执行型指令，SFTRP，SFTLP：脉冲执行型指令位右移SFTR与位左移SFTL指令编程方式如下：SFTRP M0 M20 K16 K4SFTLP M0 M20 K16 K4*M0：源位元件起始地址，只能是位元件（X，Y，M，S）*M20：目标位元件起始地址，只能是位元件（Y，M，S）*K16：目标位元件个数，只能是数值*K4：移动的个数，只能是数值实例：假设M0=ON，M1=ON，M2=OFF，M3=ON，M20---M23都为ON，M24---M27都为OFF，M28---M31都为ON，M32---M35都为OFFSFTRP M0 M20 K16 K4（M20---M35以四个位为单位向右移动，M20---M23溢出） 执行的结果为：M20---M23都为OFF，M24---M27都为ON，M28---M31都为OFF，M32=ON（等于M0），M33=ON（等于M1），M34=OFF（等于M2），M35=ON（等于M3）SFTLP M0 M20 K16 K4（M20---M35以四个位为单位向左移动，M32---M35溢出） 执行的结果为：M20=ON（等于M0），M21=ON（等于M1），M22=OFF（等于M2），M23=ON（等于M3）,M24---M27都为ON，M28---M31都为OFF，M32---M35都为ON------------------------------------------------------------------------Frankzhang原创文章 /frankzhang_gz/home 5盏彩灯相邻2盏灯依次闪亮PLC程序方法一：SFT指令。
实验四 PLC实现的天塔之光彩灯控制

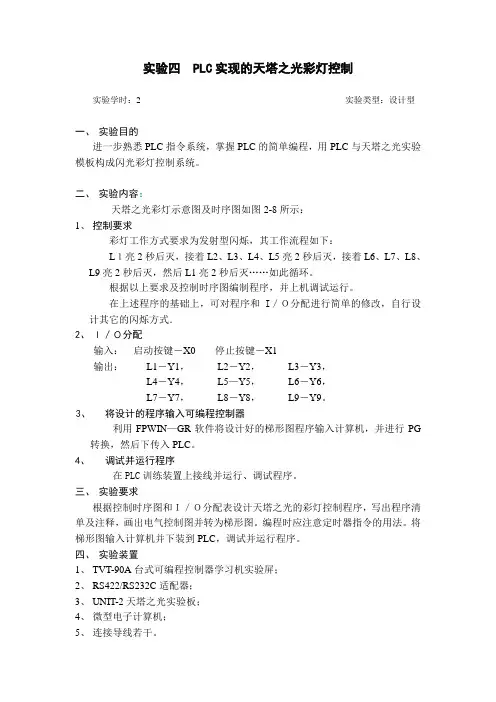

实验四 PLC实现的天塔之光彩灯控制实验学时：2 实验类型：设计型一、实验目的进一步熟悉PLC指令系统，掌握PLC的简单编程，用PLC与天塔之光实验模板构成闪光彩灯控制系统。
二、实验内容：天塔之光彩灯示意图及时序图如图2-8所示：1、控制要求彩灯工作方式要求为发射型闪烁，其工作流程如下：L１亮2秒后灭，接着L2、L3、L4、L5亮2秒后灭，接着L6、L7、L8、L9亮2秒后灭，然后L1亮2秒后灭……如此循环。
根据以上要求及控制时序图编制程序，并上机调试运行。
在上述程序的基础上，可对程序和I／Ｏ分配进行简单的修改，自行设计其它的闪烁方式．2、Ｉ／Ｏ分配输入：启动按键－X0 停止按键－X1输出：L1－Y1，L2－Y2，L3－Y3，L4－Y4，L5—Y5，L6－Y6，L7－Y7，L8－Y8，L9－Y9。
3、将设计的程序输入可编程控制器利用FPWIN—GR软件将设计好的梯形图程序输入计算机，并进行PG 转换，然后下传入PLC。
4、调试并运行程序在PLC训练装置上接线并运行、调试程序。
三、实验要求根据控制时序图和Ｉ／Ｏ分配表设计天塔之光的彩灯控制程序，写出程序清单及注释，画出电气控制图并转为梯形图。
编程时应注意定时器指令的用法。
将梯形图输入计算机并下装到PLC，调试并运行程序。
四、实验装置1、TVT-90A台式可编程控制器学习机实验屏；2、RS422/RS232C适配器；3、UNIT-2天塔之光实验板；4、微型电子计算机；5、连接导线若干。
X0Y1Y2Y3Y4Y5Y6Y7Y8Y9发射型彩灯控制时序图图2-8 天塔之光彩灯示意图与时序图五、实验步骤1、启动计算机并进入“FPWIN—GR”编程界面，将梯形图输入并进行PG转换，将程序存入磁盘，以备今后调用。
2、将24V电源的“+”极分别接至数字量调试单元X和Y的“COM”端，将电源“—”极接至数字量调试单元X和Y的C端（注：如无C接线端，则该装置为内部共地连接，无需连接负极线）。
PLC实训：霓虹灯控制电路
一、实训题目:霓虹灯控制电路实训目的及要求:1、掌握欧姆龙PLC的指令，具有独立分析和设计程序的能力2、掌握PLC梯形图的基本设计方法3、培养分析和解决实际工程问题的能力4、培养程序设计及调试的能力5、熟悉霓虹灯控制电路系统的原理及要求实训设备：1、OMRONPLC及模拟试验装置2、安装有CX-P编程软件的PC机3、PC机与PLC通讯的RS232电缆线实训内容:1、分析工艺过程，明确控制要求控制要求：设计一个霓虹灯控制电路如图5所示，该电路可以控制霓虹灯L1，L2，L3按照如下方式亮灭：（1）L1亮1s（2）L2亮1s（3）L3亮1s（4）三个灯都灭1s（5）三个灯都亮1s（6）三个灯都灭1s（7）三个灯都亮1s（8）三个灯都灭1s（9）1～8循环直到按下关断按钮。
图1霓虹灯控制示意图2、统计I/O点数并选择PLC型号输入：开始按钮00000，复位按钮00001。
输出：彩灯1，彩灯2，彩灯3。
输入一共有2个，考虑到留有15％～20％的余量即2×（1＋15％）＝2.3取整数3，所以共需3个输入点。
输出共有3个，3×（1＋15％）＝3.45取整数4，所以共需4个输出点。
可以选OMRON公司的CPM1A/CPM2A型PLC就能满足此例的要求。
4、PLC控制程序设计及分析实现功能：按下开始按钮00000，中间继电器20000自锁，并且启动定时器TIM000，定时1秒，按下复位按钮00001或中间继电器20001带电后，程序复位，或者定时器TIM007定时完毕，程序复位实现功能：中间继电器20000带电后，并且定时器TIM000定时完毕，中间继电器20001自锁，并且启动定时器TIM001，定时1秒，按下复位开关00001或中间继电器20002带电后，程序复位。
实现功能：中间继电器20001带电后，定时器TIM001定时完毕，中间继电器20002自锁，并且启动定时器TIM002，定时1秒，按下复位开关00001或中间继电器20003带电后，程序复位。
PLC花样彩灯控制解析
PLC实训报告项目名称： plc花样彩灯班级：姓名：学号：指导教师：实训时间：一、实训项目PLC花样彩灯控制二、控制要求1、实现以下四种模式的彩灯控制：（1）从彩灯1到彩灯8依次点亮0.5秒，然后灭掉（2）所有彩灯一起点亮3秒（3）所有彩灯一起闪烁3秒（4）彩灯1，彩灯3，彩灯5，彩灯7进行闪烁3秒其他灯不闪烁2、自动模式下四种模式依次从模式1工作到模式43、可以用开关进行手自动转换4、在手动控制下可以在七段译码管中显示模式代码，按下按钮可显示代码三、I/O口分配表输入输出电气设备IO点功能说明电气设备IO点功能说明Sb1 1.06启动按钮彩灯1 100.00Sb2 1.07 停止按钮彩灯2 100.01Sb3 1.09 手动停止彩灯3 100.02按钮彩灯4 100.03 Sb4 1.08 手动选择按钮Sq1 0.00 手自动彩灯5 100.04转换彩灯6 100.05彩灯7 100.06彩灯8 100.07 四、硬件电路图五、程序设计分析1 、分段设计分析：先将程序分为自动段、手动段、输出段三个阶段进行设计，这样的设计更有条理，程序结构更清晰，更便于分析；2 、自动段设计：(1)模式1：从彩灯1到彩灯8依次点亮0.5秒，然后灭掉程序如下：分析：1.06为自动段的启动按钮，1.07为自动段的停止按钮，使用传送指令SFT控制模式1所要求的输出效果，w0.00为输入启动的条件，P_1s为0.5s通断功能；并且当按下1.07按钮的时候、或者传送到中间继电器w1.08时、或者按下手自动转换按钮0.00时，指令复位；（2）模式2：所有彩灯一起点亮3秒程序如下：分析：当传送指令运行到1.08时，启动模式2，彩灯开始动作；模式2以定时器为核心，定时时间为3s，定时器为0000，当定时器0000计时完成之后，常闭触点T0断开，停止模式2，彩灯停止动作，也可以通过停止按钮1.07停止；（3）模式3：所有彩灯一起闪烁3秒程序如下：分析：当模式2中的定时器0000完成计时后，常开触点T0闭合，启动模式3；定时器0001做闪烁总时间定时，定时时间为3s；定时器0002和定时器0003做闪烁功能，0.5秒亮，0.5秒灭；定时器0001计时完成后，常闭触点T1断开，停止模式3，也可以由停止按钮1.07停止；（4）模式4：彩灯1，彩灯3，彩灯5，彩灯7进行闪烁3其他灯不闪烁程序如下：分析：当模式3中的定时器0001完成计时后，常开触点T1闭合，启动模式4；定时器0004做闪烁总时间定时，定时时间为3s；定时器0005和定时器0006做闪烁功能，0.5秒亮，0.5秒灭；定时器0004计时完成后，常闭触点T4断开，停止模式4，也可以由停止按钮1.07停止；3、自动模式中的输出程序如下：分析：这是自动输出的程序；w1.01到w1.07控制彩灯1到彩灯8的模式1的输出；w2.00控制模式2的输出；w3.00控制模式3的输出；w4.00控制模式4的输出；只有1、3、5、7四盏彩灯存在模式4；（4）自动模式的循环程序如下:分析：当模式4中的定时器计时完成后，常开触点T4闭合，启动循环，按下停止按钮1.07或者手自动转换开关0.00时停止；（5）手动段的设计程序如下：分析：P_First_Cycle 用来做商店初始化状态，1.09用来做手动段的停止，0.00是手自动转换开关，mov指令把#0传送给下面的D0指令；（6）手动模式的设计程序如下：分析：按下手动选择按钮1.08，当处于手动模式，按下手动选择按钮1.08时，手动模式开始动作，@++是加法指令，1.08每输入1下，#0加#1分析：按下1.08一下，开始手动动作，当不处于模式1时，模式1立即停止。
PLC原理与应用》彩灯控制实验
实验五 彩灯控制实验
4．设计梯形图程序，并把程序下载到PLC中进行调试。（参考程序如下：）
如果不 采用移位 和传送指 令能否实 现？
试自行 设计之。
程序调试接线参考图
❖1、我们的市场行为主要的导向因素，第一个是市场需求的导向，第二个是技术进步的导向，第三大导向是竞争对手的行为导向。 ❖2、市场销售中最重要的字就是“问”。 ❖3、现今，每个人都在谈论着创意，坦白讲，我害怕我们会假创意之名犯下一切过失。 ❖4、在购买时，你可以用任何语言；但在销售时，你必须使用购买者的语言。 ❖5、市场营销观念：目标市场，顾客需求，协调市场营销，通过满足消费者需求来创造利润。2021年11月2日星期二 2021/11/22021/11/22021/11/2 ❖6、我就像一个厨师，喜欢品尝食物。如果不好吃，我就不要它。2021年11月2021/11/22021/11/22021/11/211/2/2021 ❖7、我总是站在顾客的角度看待即将推出的产品或服务，因为我就是顾客。2021/11/22021/11/2November 2, 2021 ❖8、利人为利已的根基，市场营销上老是为自己着想，而不顾及到他人，他人也不会顾及你。2021/11/22021/11/22021/11/22021/11/2
实验五 彩灯控制实验
❖ 六、实验报告要求
1． 格式规范，步骤正确； 2． 详细记录每一步的参数设置、实验过程及实验现象与实验结论。
实验五 彩灯控制实验
❖ 七、实验注意事项
1．确保试验台中AC380V，AC220V，DC24V电源的连接正确。第一次实验时， PLC外部接线完毕后，需老师检查无误方可上电运行。 2．注意PC与PLC的正确连接，下载时PLC需通电。 3．注意SM0.1触点的作用及用法。
PLC编程实例：彩灯控制（梯形图程序、接线图）
PLC编程实例：彩灯控制（梯形图程序、接线图）
利用PLC的Q0.0到Q0.7八个输出端控制八个彩灯，使其每隔一秒亮一个并循环。
当接通I0.0后所有的灯都熄灭。
当接通I0.1后又重新从Q0.0开始循环。
I/O分配表
梯形图程序
PLC接线图
程序调试及结果分析
把编写好的程序下载都PLC中进行调试，下载好后我们打开在线控制面板进行调试，看运行结果是否符合要求。
PLC一上电后sm0.0一直保持接通。
所以t37进行延时计时，延时到后启动t38计时，t38计时到后t38常闭触点断开所以t37断开计时，t37常开触点恢复为常开所以t38也断开计时。
此时t38的常闭触点恢复为常闭所以t37又重新计时，同时计数器C0开始计数一次。
如此的反复计数。
当计数为1时，Q0.0接通。
计数器计数为2时Q0.1接通……如此下去当计数器计数到8时Q0.7接通。
当计数器计到9时计数器C0清零。
当按下在线控制面板上的I0.0f（即I0.0）接通，此时计数器，和Q0.0~Q0.7都清零，即没有一个灯亮。
当按下在线控制面板上的I0.1f(即I0.1接通)此时计数器开始重新计数，灯又从Q0.0开始重新一个接一个的往下亮。
采用PLC控制霓虹灯
采用PLC控制的霓虹灯系统课题要求设计一个霓虹灯控制电路，该电路可以控制霓虹灯L1、L2和L3按照如下方式亮灭。
（1）LI亮1s（2）L2亮1s（3）L3亮1s（4）三个灯都灭1s（5）三个灯都亮1s（6）三个灯都灭1s（7）三个灯都亮1s（8）三个灯都灭1s目录一、绪论 (3)二、PLC的概况 (4)三、霓虹灯 (9)四、组态王实现 (15)五、总结 (18)六、参考文献 (19)第一章绪论随着改革的不断深入,社会主义市场经济的不断繁荣和发展,大中小城市都在进行亮化工程。
企业为展现自己的形象和产品,一般都会采用通过霓虹灯广告屏来这种广告手法，所以当我们夜晚走在大街上,马路两旁各色各样的霓虹灯广告随处可见,一种是采用霓虹灯管做成的各种形状和多种彩色的灯管,另一种为日光等管或白炽灯管作为光源,另配大型广告语或宣传画来达到宣传的效果，大部分是采用霓虹灯。
这就涉及到如何去控制霓虹灯的亮灭、闪烁时间及流动方向等诸多控制问题，如何去快捷、可靠、简单的去控制，成为人们考虑的重点，在这我认为PLC最适合去解决这些问题，因为PLC具有通用性强、使用方便、适应面广、可靠性高、抗干扰能力强、编程简单等特点。
并且PLC在工业自动化控制特别是顺序控制中的方面具有比较突出的优势，在现实中人们也是多通过PLC去控制霓虹灯的。
第二章可编程控制器的概况第一节可编控制器的产生与应用可编程控制器（PLC）是集计算机技术、自动控制技术、和通信技术为一体放入新型自动控制技术。
其性能优越，已被广泛的应用于各个领域，并已成为工业自动化的三大支柱（PLC、工业机器人、CAD/CAM）之一。
PLC的应用已成为一个世界潮流，在不久的将来PLC技术在我国将得到更全面的发展。
一、可编程控制器的产生及发展可编程控制器的产生可追溯到20世纪60年代末，在可编程控制器出现以前，继电器控制在工业控制领域占主导地位，由此构成的控制系统都是按预先设定好的时间或条件顺序地工作，若要改变控制的顺序就必须改变控制系统地硬件连线，这样就使其应用在很多方面受到限制，其通用性和灵活性都比较差。
plc位彩灯循环控制
1
时钟
复位
2
时钟
复位
启动
3
带外部方向输入信号的单相加/ 减计数器
时钟
方向
4
时钟
方向
复位
5
时钟
方向
复位
启动
6
带加减计数时钟脉冲输入的双相计数器
加时钟
减时钟
7
加时钟
减时钟
复位
8
加时钟
减时钟
复位
启动
9
A/ B相正交计数器
A相时钟
B相时钟
10
A相时钟
B相时钟
复位
11
A相时钟
B相时钟
复位
启动
（六）高速计数器与高速脉冲输出指令
（一）功能指令概述
二、相关知识
（二）功能指令的形式
二、相关知识
的控制程序由主程序OB1、子程序和中断程序组成。
（三）S7-200 CPU控制程序的构成
二、相关知识
S7-200 CPU 1．子程序
（1）子程序的作用。子程序常用于需要多次反复执行相同任务的地方，只需要写一次子程序，其他程序在需要的时候调用，而无需重写该程序。子程序的调用是有条件的，未调用时不会执行子程序中的指令，因此使用子程序可以减少扫描时间。
（三）S7-200 CPU控制程序的构成
二、相关知识
1．子程序
（2）子程序的创建。
在“编辑”菜单中选择“插入”→“子程序”命令，或在程序编辑器视窗中单击鼠标右键，从弹出的菜单中选择“插入”→“子程序”命令，程序编辑器将从原来的POU显示进入新的子程序。用鼠标右键单击指令树中的子程序或中断程序的图标，在弹出的菜单中选择“重新命名”命令，可以修改名称。
PLC的彩灯控制设计说明书
2017届课程设计《plc课程设计论文》设计题目：用plc控制彩灯状态学生姓名：秦梅艳、赵芳琴、黄婷学号：5011213328、5011213303、5011213325 所属学院：信息工程学院专业：计算机科学与技术班级：17-3班指导教师：张鹏程教师职称：讲师摘要随着社会经济的发展，城市美化问题越来越引起人们的关注。
由于流水灯所具有的特有流动感而广泛应用于广告控制及人们生活中，给人们一种美感，为人们生活带来乐趣。
在现代生活中，大型楼宇的轮廓装饰或大型晚会的灯光布景，由于其变化多、功率大，数字电路则不能胜任。
实现流水灯闪烁系统的控制方法很多，可以用标准逻辑器件、可编程序控制器PLC、单片机等方案来实现。
其中用标准逻辑器件来实现电路在很大程度上要受到逻辑器件如门电路等的影响，调试工作极为不易，而单片机编程复杂不容易掌握。
因此，最终我们选择了用可编程的控制器PLC来实现系统功能的设计。
可编程序控制器在工业自动化中的地位极为重要，广泛的应用于各个行业。
随着科技的发展，可编程控制器的功能日益完善，加上小型化、价格低、可靠性高，在现代工业中的应用更加突出。
城市交通灯控制采用的可编程制器具有可靠性高、维护方便，用法简单、通用性强等特点。
关键词：PLC 彩灯程序控制PLC的硬件结构PLC 实质是一种专用于工业控制的计算机其硬件结构基本上与微型计算机从结构上分，PLC分为固定式和组合式（模块式）两种。
固定式PLC包括CPU 板、I/O板、显示面板、内存块、电源等，这些元素组合成一个不可拆卸的整体。
模块式PLC包括CPU模块、I/O模块、内存、电源模块、底板或机架，这些模块可以按照一定规则组合配置。
其结构如图2-1所示。
中央处理单元(CPU)是PLC 的控制中枢，它按照PLC 系统程序赋予的功能接收并存储从编程器键入的用户程序和数据、检查电源、存储器I/O以及警戒定时器的状态；并能诊断用户程序中的语法错误。
当PLC 投入运行时，首先它以扫描的方式接收现场各输入装置的状态和数据，并分别存入I/O 映象区，然后从用户程序存储器中逐条读取用户程序，经过命令解释后，按指令的规定执行逻辑或算数运算的结果送入I/O 映象区或数据寄存器内，等所有的用户程序执行完毕之后，最后将I/O 映象区的各输出状态或输出寄存器内的数据传送到相应的输出装置，如此循环运行直到停止运行。
西门子PLC实验指导书：霓虹灯控制
霓虹灯控制1、系统组成该系统由八条纵队、五条环圈所组成的霓虹灯组成，霓虹灯控制系统结构图如图3-18所示：图3-18霓虹灯控制系统结构图2、控制要求该实验模块共有三十六个灯光，分成13种控制方式，分别是八种柱形显示和五种环形显示。
1)初始状态霓虹灯处于熄灭状态。
霓虹灯分布：以L1标号为半径，H1、H2、H3、H4、H5由内到外的五个灯，通过L1端口输出控制；L2、L3、L4、L5、L6、L7与L1相似。
以H1标号为内圆，圆周上所有灯，通过H1端口输出控制；H2、H3、H4、H5与H1相似。
2)启动操作按钮启动按钮，指示灯L1半径上五个灯亮，0.5秒后，L2半径上五个灯亮，同时L1灯灭；0.5秒后，L3灯亮，同时L2灯灭···如此逆时针旋转，直至L7灯灭，然后H1圆周所有指示灯亮，0.5秒后，H2所在圆指示灯亮，同时H1圆周上灯灭···如此由内到外亮灯，H5圆周上灯亮后0.5秒，返回到指示灯L1半径上五个灯亮；如此循环。
3)停止操作按下停止按钮，所有霓虹灯熄灭。
3、系统输入输出分配表霓虹灯系统实验面板输入输出接口接线端子如表3-12所示。
表3-12霓虹灯系统输入输出分配表输入接口输出接口PLC端外接端口注释PLC端面板接口注释I0.0 SA0 启动按钮Q0.0 L1柱状灯列1I0.1 SA1 停止按钮Q0.1 L2柱状灯列2C 接24V电源的“0V”端Q0.2 L3柱状灯列3COM 接24V电源的“+24V”端Q0.3 L4柱状灯列4Q0.4 L5柱状灯列5Q0.5 L6柱状灯列6Q0.6 L7 柱状灯列7Q0.7 L8 柱状灯列8Q1.0 H1环状灯列1Q1.1 H2环状灯列2Q1.2 H3 环状灯列3Q1.3 H4 环状灯列4Q1.4 H5 环状灯列51、梯形图程序参考程序1OB1模块：OB35：。
PLC控制三色灯循环点亮电路设计
三菱FX2N系列PLC基本指令的应用
PLC控制三色灯循环点亮电路设计 二、相关软元件 1、计数器（C0～C255） 计数器是PLC内部重要部件，它是在执行扫描操作时对内部元件X、Y、M、S 、T、C的信号进行计数。计数器用来记录脉冲个数，计数端每来一个脉冲计数 值加1（或减1），当计数值与设定值相等时，计数器触点动作。计数器的常开 、常闭触点可以无限使用。FX2N系列的计数器可分为16位递加计数器、32位双 向计数器和高速计数器。 （1）16位递加计数器 16位递加计数器的设定值在K1～K32767之间，分为16位通用递加计数器
3、PLC程序设计 PLC控制三色灯循环点亮控制电路的梯形图和指令语句表如下所示：
2021/8/7
三菱FX2N系列PLC基本指令的应用
PLC控制三色灯循环点亮电路设计
序号 0 1 2 3 4 5 6 7 8
操作码 LD OR OR ANI ANI OUT OUT LD OR
操作数 X000 Y000 T2 X001 Y001 Y000 T0 K30 T0 Y001
（1）通用数据寄存器 通用数据寄存器为D0～D199，共200点。只要不改写，已写入的数据不 会变化。当PLC由运行到停止时，该类寄存器的数据均为零。但是当特殊辅助 继电器M8033已被驱动，PLC由运行转为停止时，数据可以保持。 （2）停电保持用寄存器
停电保持用寄存器为D200～D511共312点，或D200～D999共800点（由PLC的具 体型号确定。
（2）32位双向计数器 32位双向计数器的设定值在-2147483648～2147483647之间。其中，C200 ～C219共20点，为通用型计数器；C220～C234共1三菱FX2N系列PLC基本指令的应用
PLC彩灯亮灭、闪烁时间及流动方向的控制
目录引言 (2)一、概述 (3)1 PLC课程设计任务 (3)2 PLC课程设计要求 (3)二、PLC的相关知识 (3)1 PLC的历史和发展 (3)2 PLC的定义和特点 (5)3 PLC的应用领域 (5)4 PLC的工作原理 (6)三、控制系统的硬件设计 (7)1主电路图 (7)2 控制电路原理图 (7)3 PLC硬件配置 (8)4 PLC的外部接线图 (8)四、控制系统的软件设计 (9)1 I/O分配表 (9)2 梯形图程序 (9)3 控制系统的指令表 (10)4 控制系统测试 (11)五、电气设备及其元件明细表 (11)总结 (12)参考文献 (13)引言随着科学技术的发展以及人们生活水平的提高，在现代生活中。
彩灯作为一种装饰，既可增加人们的感观，起到广告宣传的作用，又可以增添们节日气氛，为人们的生活增添亮丽，用在舞台上增强晚会灯光效果。
随着电子技术的发展，应用系统想着小型化、快速化、大容量、重量轻、功能全的方向发展，PLC技术的应用引起电子产品及系统开发的巨大变革。
针对PLC日益得到广泛应用的现状，本文介绍PLC在不同变化类型的彩灯控制中的应用，灯的亮灭、闪烁时间及流动方向的控制均通过PLC来达到控制要求。
在彩灯的应用中，装饰灯、广告灯、布景灯的变化多种多样，但就其工作模式，可分为三种主要类型：长明灯、流水灯及变幻灯。
长明灯的特点是只要灯投入工作，负载即长期接通，一般在彩灯中用以照明或衬托底色，没有频繁的动态切换过程，因此可用开关直接控制，不需经过PLC控制。
流水灯负载变化频率高，变换速度快，使人有眼花缭乱之感，分为多灯流动、单灯流动等情形。
变幻灯则包括字形变化、色彩变化、位置变化等，其主要特点是在整个工作过程中周期性地花样变化，但频率不高。
流水灯及变幻灯均适宜采用PLC控制。
而本次设计的8路彩灯是属于变换灯的一种，8路彩灯循环工作，整个过程可以通过 PLC自动完成控制，减轻了设计人员的工作强度，提高了设计质量，减小了出错机会。
西门子plc彩灯循环控制编程设计
西门子plc 彩灯循环控制编程设计摘要: 用plc 控制二彩灯闪烁电路，要求如下：彩灯受开关SB1 控制，开关SB1 接通，彩灯LD1~LD2 开始顺序工作，开关SB1 断开时，彩灯全熄灭。
彩灯工作顺序如下循环：1.LD1 彩灯亮5 秒后熄灭。
2.接着LD2 彩灯亮3 秒，然后闪烁三次（每...用plc 控制二彩灯闪烁电路，要求如下：彩灯受开关SB1 控制，开关SB1 接通，彩灯LD1~LD2 开始顺序工作，开关SB1 断开时，彩灯全熄灭。
彩灯工作顺序如下循环：1.LD1 彩灯亮5 秒后熄灭。
2.接着LD2 彩灯亮3 秒，然后闪烁三次（每一周期为亮1 秒熄1 秒）后熄灭。
进入再循环，不断重复（1）~（2）过程。
题意分析，这个程序一点点遍很麻烦。
所以小编打算用一种类似顺序控制的编程方法，顺序控制遍这样一步步走的程序是比较简单的：PLC 输入输出表这个程序输入输出很少，但变化比较多，程序共有9 个网络，下面一一讲解：这3 个网络就是这个程序的主干，这也是一个简单的顺序控制，这个顺序控制共有三步，分别与M0.0、M0.1、M0.2 对应，每一次只有一步动作，前面的常开点是跳转条件。
比如：I0.0 与T37（5 秒）将M0.1 置位并将M0.0 复位，而第一步因为除了I0.0 启动这个条件外，还有一个循环的条件，所以第一步共有2 个条件。
这就是根据题意要求，对3 个脉冲计数，3 次后给出跳转信号这个就是一个2 秒的脉冲信号，一秒高电平，一秒低电平。
并且与M0.2 步相对应。
这个就是M0.0 步与M0.1 步的计时器。
一个5 秒，一个3 秒。
这是最后的输出，Q0.1 在M0.1 与M0.2 步都动作，只不过M0.2 时为周期性亮1 秒熄1 秒，共3 次。
这是一个停止的指令，当I0.0 由1 变为0 时，将M0.0，M0.1，M0.2 都复位。
好了，这个程序输入输出很少，但是难度还是有一些的。
不知道小伙伴们都有收获吗？。
PLC项目五 彩灯控制电路PPT课件
操作指导
1.绘制控制原理图及接线图 根据学习任务绘制控制电路原理图，参考电路原理图及布局如图5⁃1 3所示。根据图绘制接线图，合理规划元器件位置。建议元器件按上 下方位布局，走线方向按上“进相”、下“出相”的规律安排，以 方便检测及维修。 2.安装电路 (1)检查元器件 根据表5-1配齐元器件，检查元器件的规格是否符合 要求，检测元器件的质量是否完好。 (2)固定元器件 按照元器件规划位置，安装DIN导轨及走线槽，固 定元器件。 (3)配线安装 根据配线原则及工艺要求，对照原理图进行配线安装， 包括：板上元器件的配线安装，外围设备的配线安装。
5.步进指令编程步骤
(1)人工绘制状态转移图SFC 根据被控对象的状态(工序)流程，给制 状态转移图SFC，如图5-12中“用SFC表达的电路”所示。 1)初始状态的软元件用S0～S9，并用双框表示；中间状态软元件用S 20～S899等状态，用单框表示。 2)完整的应用程序中，包含有使初始状态软元件(如图5-12中的S0)置 位的梯形图块LAD0，步进梯形图结束及程序结束梯形图块LAD1等， 不能遗漏。 3)状态编程顺序为：先进行驱动，再进行转移，不能颠倒。 4)顺序状态转移用置位指令SET。
操作指导
4.控制程序编制 (1)人工绘制状态转移图SFC 根据 任务分析要求，绘制状态转移图S FC,如图5-14a所示。
图5-14 花式彩灯控制电路SFC
操作指导
(2)使用GX Developer V8编程软件在计算机上编辑用SFC表示的步进 梯形图程序(GX Developer V8编程软件的安装由指导教师预先完成) 参考SFC如图5-14b所示，梯形图及指令表如图5-15所示。
任务三 具有三种循环模式的彩灯控制电路
1)单序列：各步按顺序相继激活的情况进展,如图5-16a所示。 2)选择序列:在一个活动步之后紧接着有几个后继步可供选择的结构 形式，如所示，各个分支都有各自的转换条件,但不能同时转换，只 能沿其中一个分支转换。 3)并行序列:在一个活动步之后有几个后继步同时激活的结构形式， 如图5-16c所示,其中S20·X0为S22和S32同时激活的条件，而S22·S3 2·X1为S40激活的条件。
实训：PLC控制实例
PLC控制实例实例导读●五星彩灯闪烁控制程序设计。
●交通信号灯控制。
●四层电梯PLC控制系统。
●自动送料装车控制实训1 五星彩灯控制实训内容1. 五星彩灯分布图(如图1. 1所示)图1.1 五星彩灯分布图2. 控制要求：十只发光二极管L1-L10 的亮暗规律如下：1 ) 花样1先使全部彩灯复位(熄灭),然后L1 到L10 按图1.2所示的顺序每隔0.5s点亮一个彩灯，直到所有彩灯全部亮起为一个循环，重复轮回三次。
图1.2 花样1流程图2)花样2两组灯亮灭交替，循环闪烁三次。
图1.3 花样2流程图3 ) 花 样 3先 L1 灯亮，延时0.5s 后 L2 灯亮L1 灯灭，延时0.5s 后 L3 灯亮L2 灯灭，依次类推，形成单灯跑马 效果，反复循环三次。
(L10L2 L9L3 L8L4 L7L5 L6图1.4花样3流程图根据以上控制要求，将三种花样连贯起来，完成PLC VO 地址分配、硬件连线和控制程序 的设计。
根据五星彩灯的控制要求，为使程序简单，本实例不使用输入信号， 一通电，彩灯即开始 进行花样循环；使用10个输出点接 L1~L10 十个彩灯，具体 VO 地址分配如表1 所示。
表 1 / O 地址分配表输入元件I/O 地址输出元件 I/O 地址①卫 ③ 四 5 → 6 7④(四L101.主程序梯形图Network 4三个计数器清零SM0.1 C0R3Network 2SM0.0调用花样1子程序3次C0<1 +3SBR O_ENNetwork 3 调用花样2子程序3次SM0.0 C1 C0< ==1+4 +3Network 4 调用花样3子程序3欲SM0.0 C2 C11+4 +424VOC 电源L ⁶1 17 L 81 19 L 10[十>1M 1L+ 0.0 0.10.2 0.3 0. 4 2M 2L + 05 0. 6 0.7 M L+ DCS7-200 CPU224 DC/DC/DC>1M 0.00.10.203040.50.60.72M 1.01.11213141.5 L+L11 L2 L3[ L4| L5|DC24V+PLC 接线图SBR 1_ ENSBR 2 ENNetwork 5C2 ==1 +4 彩灯熄灭Q0.0R10图1.6 彩灯PLC 梯形图控制程序(主程序)2.花样1子程序梯形图图1.7 彩灯PLC 梯形图控制程序(花样1子程序) 3. 花样2子程序Network 1SM0.1让所有彩灯熄灭MOV W EN ENO MOV WENO15#0000=IN OUT □V/0 15#0000-OUT -LWONetwork Z 网络2到网络3为脉冲振荡电路SM0.0 T40 M0.1T39N TON+5{ PTNetwork 3T39 T40 M0.2M0.2T40TONNetwork 4M0.1Network 5M0.2+5{PT网络4到网络5为五星彩灯内圈外圈闪烁电路Q0.5S500.0R )5Q0.55Q0.0SEN5 Network 6Q0.0闪烁次数计数器CU C1CTU]10.4+5+Network 7 子程序运回C1==1 P K—(RET)+4图1.8彩灯PLC 梯形图控制程序(花样2子程序)4.花样3子程序Hctwork1SMM0.1Metwork2C2==1+1 Metwork 3C2+2 Hctwork4SM0.0Network 5,W¹.°Metwork 6T37M11.5(第一次循坏前)辅助继电器复位M¹0.1R )14(第二次循环前)辅助些电器复位M10.1P —(R )14(第三次循环前)辅助继电器复位M10.1P —(R)14同路4到网络9为脉冲生成电路T37 M1.0()T37TOM+2{M10.0)M¹0.1Network12M10.2Network13M10.3Network14M10.4Network15M10.5Network16M10.5Network17M10.7Network18M11.0Network 19M11.1同路11到网路20,形灯单灯跑马效果Q0.0)Q0.1)00.200.3—()Q0.4()Q0.5)Q0.600.7Q10Network 7SI/0.0Network20M11.2M0.1Q1.1)Metwork BM.1Network 9T38 MM⁰0M0.0丽+2世M2.—()循环达数计数器C2CUCTU1.5RNotwork 10MM0.0奇存器移位ENO+4{FVNetwork 23 子程序近回M11.5M1001|DATA ——(RET)M10.1 S BIT+14{图1.8 彩灯PLC 梯形图控制程序(花样3子程序)Network 21Network 22T0H]T38实训2交通信号灯控制1. 交通灯示意图(如图2. 1所示)北西实训内容2东南图2.1 交通灯示意图2.控制要求：SB1位自锁型按钮，功能为手动/自动切换，按下为自动状态，自动状态时SB2,SB3 不起作用。
PLC彩灯控制电路
AND-NOT TIM006
OR-LD
OUT 01004
END(01)
LD TIM004
AND-NOT TIM005
OR-LD
OUT 01001
LD TIM001
AND-NOT TIM006
OR-LD
OUT 01002
LD TIM002
AND-NOT TIM003
LD TIM004
AND-NOT TIM005
OR-LD
OUT 01003
LD TIM003
AND-NOT TIM004
COREI7
1
台
5
CXP编程软件
1
套
6
安装绝缘板
600mm*900mm
1
块
7
导轨
C45
0.3
M
8
组合开关
HZ10-25P/3
1
只
9
熔断器
R11-15
5
只
10
接触器
3TB43或自选
1
只
11
按钮
LA4-3H
1
只
12
端子
D-20
1
排
13
消耗材料
多股软铜线
BVR1/1.13mm2
15
M
14
软线
BVR/0.75
(3)C组亮2S，A、B、D暗
(4)D组亮2S，A、B、C暗
(5)A、C组亮2S，B、D暗
(6)B、D组亮2S，A、C暗
(7)SA闭合，按上述功能反复循环，SA断开，彩灯熄灭。
设备及工具清单
序号
分类
名称
型号规格
用PLC实现彩灯的控制
成绩：电气信息学院自创实验报告课程名称：可编程控制器原理及应用指导教师：日期：2013.5.23学生姓名：专业：测控技术与仪器年级：2010级学号：组号：实验室：可编程控制实验室课程代码：实验名称：用PLC实现彩灯的控制一、实验项目的提出在现实生活中，随着社会市场经济的不断繁荣和发展，各种装饰彩灯，广告彩灯越来越多地出现在城市中。
在大型的晚会现场，彩灯更是成为不可缺少的一道景观。
小型的彩灯多为采用霓虹灯管做成各种各样和多种色彩的灯管，或是以日光灯、白炽灯作为光源，另配大型广告语、宣传画来表达效果。
这些灯的控制设备多为数字电路。
而在现代的生活中，大型楼宇的轮廓装饰或大型晚会的灯光布景，由于其变化多、功率大，数字电路则不能胜任。
针对PLC日益得到广泛应用的现状，本为介绍PLC在对彩灯的控制应用，灯的亮灭、闪烁时间及流动方向的控制均通过PLC 来达到控制要求。
二、实验目的本实验旨在利用在学校所学的PLC知识，应用于彩灯控制系统中。
掌握如何应用PLC来设计一套彩灯自动控制系统的方法以及在设计中对PLC机型的选择、PLC输入/输出点数的选择和PLC 程序的编制，为以后打下一个基础。
本次设计使用PLC来控制变幻灯和流水灯（其流水方式递增），其实现流动方式是以1s的流动速率，由圆心向外扩张的方向，每个圆弧上的灯依次增加。
使学生在对PLC硬件和软件的控制上得到更直接的了解。
三、实验项目的要求1、按下启动按钮，圆心灯亮1s后灭，接着第一个圆环上的灯亮，1s后灭，再接着第二个圆环上的灯亮，如此循环下去。
2、按下停止按钮，所有灯都灭。
四、实验仪器设备：可编程控制器FX2N-48MR、硬件模拟输入板、计算机，通讯转换器JH-04或SC-08，Gppw （基于WINDOWS平台且带模拟运行功能的编程平台），易控组态软件等。
五、实验项目设计5.1 系统设计系统构成如图1所示。
图1 系统结构框图选择三菱FX2N PLC作为控制器，其编程平台选用CX Developer;易控组态软件。
