3.2 切削力解析
3.2 切削力

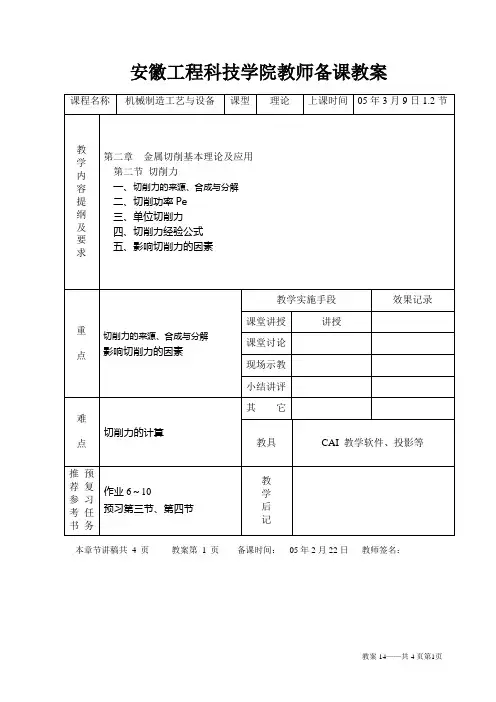

安徽工程科技学院教师备课教案本章节讲稿共4 页教案第1 页备课时间：05年2月22日教师签名：第二章金属切削基本理论及应用第二节切削力一、切削力的来源、合成与分解1.概念金属切削过程中，刀具和工件相互作用，由于变形和摩擦，产生切削力和切削抗力。
刀具施加于工件的力为切削力，工件低抗变形反作用于刀具的力为切削抗力。
在分析切削力以及切削机理时，切削力与切削抗力意义相同。
切削力的来源包括两方面：1)三个变形区内工件材料的弹性、塑性变形阻力；2)切屑与刀具摩擦阻力。
克服切削阻力需要消耗功率，最终产生变形和热量。
由于切削力过大可能引起严重后果：刀具磨损、加工质量下降、机床或夹具损坏。
所以，必须拿握切削力的变化规律并计算切削力大小，为机床、刀具和夹具设计提供依据。
2.切削力的合成图2-12前刀面上的正压力Fγn与摩擦力Fγ合成为前刀面合力Fγ,γn后刀面上的正压力Fαn与摩擦力Fα合成为后刀面合力Fα,αnFγ,γn与Fα,αn合成为总合力F，即总切削力。
一般地，若刀具较锋利，则前刀面上的切削力是主要的，后刀面上的切削力较小，可忽略。
但在刀具磨损大时不可。
3.切削力的分解合力F是空间力，与切削要素有密切关系，故应沿三者的方向进行分解。
图2-131)主切削力F c主运动方向上的切削分力。
用于计算切削功率、校核机床及工夹具强度和刚度。
2)背向力（径向分力）F p垂直于工作平面，过大会引起工艺系统的变形和振动，降低加工质量。
机床设计时，用于主轴轴承寿命计算、轴承选择、主轴弯曲刚度校验等。
3)进给力F f沿进给运动方向。
是设计机床进给系统的主要依据。
二、切削功率PeP e为切削过程中消耗的总功率。
车外圆时：P e＝切削功率P c＋进给功率P f其中P c＝F c·V c在切削刃基点上，同一瞬时；P f＝F f·f 很小，可略而不计。
F p方向没有位移(速度为零)，故不消耗动力。
切削功率P e用于选择机床电动机功率P E，应考虑机床的传功效率ηP E＝Pe／η＝Pc／η三、单位切削力定义为单位切削面积上的主切削力，k c＝F c/A D＝F c/a p f＝F c/h D b D四、切削力经验公式式2-11工况系数、修正系数和切削用量影响指数可查阅金属切削手册。
金属切削原理知识点总结

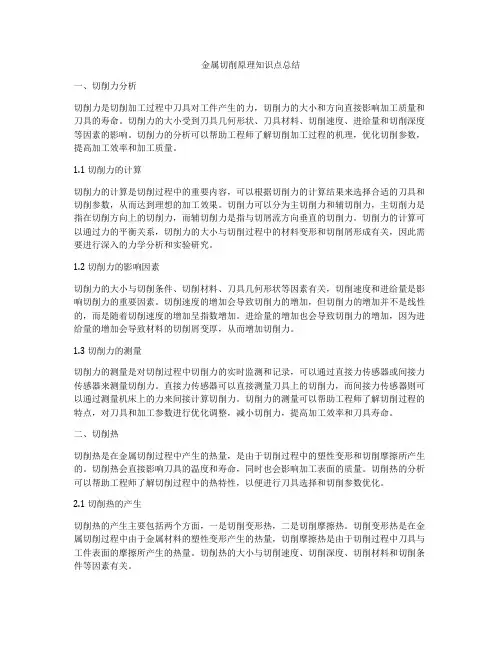

金属切削原理知识点总结一、切削力分析切削力是切削加工过程中刀具对工件产生的力，切削力的大小和方向直接影响加工质量和刀具的寿命。
切削力的大小受到刀具几何形状、刀具材料、切削速度、进给量和切削深度等因素的影响。
切削力的分析可以帮助工程师了解切削加工过程的机理，优化切削参数，提高加工效率和加工质量。
1.1 切削力的计算切削力的计算是切削过程中的重要内容，可以根据切削力的计算结果来选择合适的刀具和切削参数，从而达到理想的加工效果。
切削力可以分为主切削力和辅切削力，主切削力是指在切削方向上的切削力，而辅切削力是指与切屑流方向垂直的切削力。
切削力的计算可以通过力的平衡关系，切削力的大小与切削过程中的材料变形和切削屑形成有关，因此需要进行深入的力学分析和实验研究。
1.2 切削力的影响因素切削力的大小与切削条件、切削材料、刀具几何形状等因素有关，切削速度和进给量是影响切削力的重要因素。
切削速度的增加会导致切削力的增加，但切削力的增加并不是线性的，而是随着切削速度的增加呈指数增加。
进给量的增加也会导致切削力的增加，因为进给量的增加会导致材料的切削屑变厚，从而增加切削力。
1.3 切削力的测量切削力的测量是对切削过程中切削力的实时监测和记录，可以通过直接力传感器或间接力传感器来测量切削力。
直接力传感器可以直接测量刀具上的切削力，而间接力传感器则可以通过测量机床上的力来间接计算切削力。
切削力的测量可以帮助工程师了解切削过程的特点，对刀具和加工参数进行优化调整，减小切削力，提高加工效率和刀具寿命。
二、切削热切削热是在金属切削过程中产生的热量，是由于切削过程中的塑性变形和切削摩擦所产生的。
切削热会直接影响刀具的温度和寿命，同时也会影响加工表面的质量。
切削热的分析可以帮助工程师了解切削过程中的热特性，以便进行刀具选择和切削参数优化。
2.1 切削热的产生切削热的产生主要包括两个方面，一是切削变形热，二是切削摩擦热。
切削变形热是在金属切削过程中由于金属材料的塑性变形产生的热量，切削摩擦热是由于切削过程中刀具与工件表面的摩擦所产生的热量。
机械材料切削加工中的切削力
机械材料切削加工中的切削力在切削加工的过程中，切削力又是极其重要的因素，它不仅会影响工件的加工精度，还会影响工艺系统强度和刚度等重要力学性能，进而影响整个加工过程的安全可靠性。
为了加深對切削力的认识，从概念、来源和影响因素3个方面对它进行探讨和分析，以期推进其研究发展。
标签：切削加工;切削力;机械制造切削加工产生的切削力直接影响着切削热的产生，并进一步影响着刀具的磨损、使用寿命，影响工件的加工精度和已加工表面质量。
在切削化工过程中，切削力又是计算切削功率、设计和使用机床、刀具、夹具的重要依据。
因此，研究切削力的作用机制不仅有助于深入了解切削加工的过程，而且有助于实际生产的进行。
1 切削力的种类1.1 含义切削力是指在切削过程中刀具和工件同时作用的一对相互作用力。
通俗地讲，它也可以说是在切削加工时，工件材料抵抗刀具切削时产生的阻力。
1.2 分类1.2.1 主切削力主切削力是切削合力分解而来的切向力，是切削合力在主运动方向上的正投影。
它是切削合力最大的一个分力，甚至可以近似地代替总切削力，消耗功率一般在95%左右，是切削加工过程中校核刀具和夹具的强度刚度、校验和设计机床主运动机构，以及校验和选择机床功率所必需的力[2]。
1.2.2 进给力进给力是切削合力分解而来的轴向力，是切削合力在进给运动方向上的正投影。
它在切削合力中所占比例一般较小，消耗约5%的总功率，是设计机床走刀机构强度和计算车刀进给功率所必需的力。
1.2.3 背向力背向力是切削合力分解而来的径向力，是切削合力在垂直于工作平面上的分力，一般不会消耗功率，因此也可以忽略，但在刚性很差的薄壁件中需要考虑它的作用。
它可以确定工件挠度和计算机床零件强度，但也会使工件在切削过程中产生弹性弯曲、引起振动，从而影响加工过程的正常进行]。
2 切削力的来源切削力的来源主要有两个方面：一是切削层金属、切屑和工件表面层金属的弹性变形、塑性变形所产生的抗力;二是刀具与切屑、工件表面间的摩擦阻力。
3.2切削力
3.2 切削力切削力的来源：被切削材料的弹性、塑性变形抗力刀具与切屑、工件表面之间的摩擦力将切削合力F 分解为三个互相垂直的分力F c 、F f 、F p F c —主切削力，与切削速度方向一致F f —进给力，与进给方向平行，车外圆时称为轴向力F p —背向力(切深抗力)，与进给方向垂直，又称径向力2p2f 2c F F F F ++=一、切削力的分解削力二、切削力与切削功率的计算（一）用指数经验公式计算切削力（二）用单位切削力计算切削力单位切削力k c =F c /A c = F c /(a p f ) = F c /(a c a w ) 可查手册∴F c =k c A c K Fc K Fc 为切削条件修正系数式中K Fc 、K Ff 、K Fp为切削条件修正系数，x Fc 、y Fc 、z Fc 等为指数，均可在切削用量手册中查到。
1.切削功率P eP e＝P c＋P f＝Fc v + Ffnwf 10-3≈ Fc v （W）式中F c、F f为切削力、进给力（N）；v 为切削速度（m/s）；n w为工件转速（r/s）；f 为进给量（mm/r）2. 电动机功率P mP m>P c/ηm ηm 为机床传动效率三、影响切削力的因素（一）工件材料的影响（系数CF 或单位切削力kc体现）工件材料的强度、硬度、塑性和韧性越大，切削力越大。
（二）切削用量的影响a p↑→A c成正比↑，k c不变，a p的指数约等于1，因而切削力成正比增加f↑→A c成正比↑，但k c略减小，f 的指数小于1，因而切削力增加但与f 不成正比速度v对F的影响分为有积屑瘤和无积屑瘤两种情况在无积屑瘤阶段，v↑→变形程度↓→切削力减小1. 在积屑瘤增长阶段随v ↑→积屑瘤高度↑变形程度↓，F ↓2. 在积屑瘤减小阶段v↑→变形程度↑，F ↑3. 在无积屑瘤阶段随v ↑，温度升高，摩擦系数↓变形程度↓→ F ↓计算F 时乘以修正系数Kv 或指数z约为-0.15来体现F（三1. 前角γ的影响加工塑性材料时，γ↑→ Φ↑→变形程度↓→F ↓F c 加工脆性材料时，切削变形很小，γ对F影响不显著γ0 ＞30°或高速切削时，γ0对F影响不显著主偏角κr的影响（1）κr 对Fc影响较小，影响程度不超过10%κr在60°～75°之间时，Fc最小。
3-2切削力
生产中，为了分析切削力对工件、 生产中，为了分析切削力对工件、刀具和机床的 影响，通常把总切削力 分解为三个分力。如图3-15 总切削力F分解为三个分力 影响，通常把总切削力 分解为三个分力。如图 所示。其中： 所示。其中： 也称主切削力， 切削力 ——也称主切削力，车外圆时，又称切向力。 也称主切削力 车外圆时，又称切向力。 它是总切削力在主运动方向的分力， 切削速度的方向 它是总切削力在主运动方向的分力，与切削速度的方向 主运动方向的分力 一致。消耗90﹪以上的切削功率，是计算刀具强度、 一致。消耗 ﹪以上的切削功率，是计算刀具强度、机 床功率的主要依据。 床功率的主要依据。
2．切削用量
（1）背吃刀量和进给量 ）
ap
f
背吃刀量和进给量f加大， 背吃刀量和进给量 加大，均使切削力增大，但两 加大
者的影响程度不同。见表3-1。 者的影响程度不同。见表 。
f
ap
进给量不变背吃刀量增加一倍，切削力也增大一倍。 进给量不变背吃刀量增加一倍，切削力也增大一倍。
不变，进给量增大一倍时，切削力不成正比例增加， 不变，进给量增大一倍时，切削力不成正比例增加，增 大0.7~0.8倍。上述影响反映在切削力实验公式中指数， 倍
vc
vc
率，又使切削力减小。 又使切削力减小。
3．刀具几何参数 （1）前角 γ o ） γ 切削塑性材料时， 增大，变形减小， 切削塑性材料时， o 增大，变形减小，切削力
Fc、Fp、Ff降低。如图 、 、 降低 如图3-18所示。 降低。 所示。 所示 切削脆性材料时，由于变形小，摩擦小， 切削脆性材料时，由于变形小，摩擦小，前角对 切削力的影响不明显。 切削力的影响不明显。 负倒棱使切削刃变钝，切削力增加。 （2）负倒棱 负倒棱使切削刃变钝，切削力增加。 ） （3）主偏角 ） r 由图3-20可知，主偏角的变化，改变背向力和进给力的比 可知， 由图 可知 主偏角的变化， 主偏角增大，背向力减少， 例，主偏角增大，背向力减少，进给力增大。生产 车细长轴时 系统刚性差， 中，车细长轴时，系统刚性差，止工件在背向力 ° ° 甚至大于90°），以防止工件在背向力 腰鼓形工件 作用下变形而加工出腰鼓形工件。 作用下变形而加工出腰鼓形工件。
切削力高教课堂
p
Fc AD
CFc
a xFc p
f
yFc
K Fc
ap f
CFc ap
a xFc p
f 1 yFc
（3-7）
切削功率
式中
Pc Fc v 103 (KW )
Fc —— 主切削力（N）； v —— 主运动速度（m/s）。
（3-8）
教学运用
29
切削力与切削功率——2. 切削功率
机床电机功率
PE
2.5 切削力
一、切削力的来源、切削合力及分力、切削功率
1. 切削力的来源
切削力来自于金属 切削过程中克服被 加工材料的弹、塑 性变形抗力和摩擦 阻力（图3-18） 。
★ 3个变形区产生的弹、塑性变形抗力
★ 切屑、工件与刀具间摩擦教学力运用
1
2.切削力的分解
刀具（或工件）是上作用的切削力的总合力 F称为切削合力，由于切削合力的大小和方 向是随切削条件而变化的一个空间力，不便 于计算与测量，在研究和分析实际问题难以 直接应用，为适应解决问题的需要，又便于 测量与计算，常将Fr分解为某几个方向上的 分力，称为切削分力。车削中常将Fr分解为 以下三个分力。
加；而背吃刀量ap增大时，切削 刃上的切削负荷也随之增大，即
切削变形抗力和刀具前面上的摩
教学运用擦力均成正比的增加。
18
教学运用
19
3. 刀具几何参数
➢➢前 负角倒的棱影的响影:响γo：↑ （→图切3削－变21形）↓负→倒切棱削参力数↓。大（大塑提性高材了料正）前角刀
具的刃口强度，但同时也增加了负倒棱前角(负前角)参加切削的
教学运用
10
图 1-44 电阻应变片
教学运用
激光加热辅助车削高温合金薄壁件变形仿真及试验研究
激光加热辅助车削高温合金薄壁件变形仿真及试验研究作者：孔宪俊刘世文侯宁郑耀辉王明海来源：《航空科学技术》2024年第02期摘要：机匣件作为航空发动机的重要零部件，是一种典型的薄壁件，其尺寸大、壁薄以及刚性低等特点使得在加工过程中容易发生工件变形、刀具震颤，造成加工精度不达标，以及加工表面质量差等问题。
本文建立高温合金常规车削与激光加热辅助车削模型，并通过试验验证了模型的准确性。
模型最大误差为10.1%，最小误差为5.5%，平均误差为7.8%，处于可接受范围。
然后建立常规车削与激光加热辅助车削薄壁件模型，研究激光加热辅助车削对薄壁件变形的影响。
研究结果表明，与常规车削相比，当激光照射温度达到650℃以上时，激光加热辅助车削切削力分别下降了20.2%、19.8%和15.2%。
激光加热辅助车削能够降低车削薄壁件过程中的加工变形。
与常规车削相比，激光加热辅助车削薄壁件时，加工变形量分别降低了15.6%、12.7%和13.3%。
关键词：激光加热辅助车削；高温合金；薄壁件中图分类号：V261.8 文献标识码：A DOI：10.19452/j.issn1007-5453.2024.02.009基金项目：航空科学基金（2019ZE054005）；中国航发自主创新基金（ZZCX-2019-019）；沈阳市科技局计划项目（RC210439）镍基高温合金由于其卓越的高温强度、抗氧化、抗热腐蚀，以及抗疲劳等综合性能，已成为航空发动机薄壁件的关键材料[1-2]。
航空发动机机匣件作为一种典型的薄壁件[3]，拥有尺寸大、壁薄以及刚性低等特点。
而且由于高温合金自身高强度的特点，加工高温合金时易产生高切削力和高切削温度，因此，在加工高温合金薄壁件过程中容易发生工件变形、刀具震颤，造成薄壁件加工精度不達标以及加工表面质量差[4]。
因此，研究薄壁件加工时产生的切削力，对提高薄壁件的加工精度和表面质量具有重大意义。
卫星驰等[5]针对薄壁件铣削时工件变形导致铣削力预测不准确的问题，建立了一种考虑工件变形的铣削力预测模型，并进行了试验验证，试验结果表明模型误差小于4.42%。
切削力 _??????
切削力在切削加工中，切削力是一个特别重要的参数，切削热、刀具磨损等物理现象都与切削力有关，切削力还是设计和使用机床、刀具、夹具的重要依据。
一、切削力与切削功率1．切削力切削时，使被加工材料发生变形成为切屑所需的力称为切削力。
使被加工材料发生变形所需克服的力主要是：1）切削层材料和工件表面层材料对弹性变形、塑性变形的抗力。
2）刀具前刀面与切屑、刀具后刀面与工件表面间的摩擦阻力。
2．切削合力与分力上述各力的总和形成作用在车刀上的合力。
可将分解为、和三个相互垂直的分力。
垂直于基面，与切削速度的方向全都，称为切削力（也称切向力、主切削力）。
是计算切削功率和设计机床的主要参数。
平行于基面，并与进给方向相垂直，称为背向力。
平行于基面，并与进给方向平行，称为进给力。
在上述三个分力中，值最大，约为，约为。
3．切削功率消耗在切削过程中的功率称为切削功率，用表示。
由于在方向的位移微小，可以近似认为不作功，不消耗功率。
依据切削功率选择机床电动机功率时，还要考虑机床的传动效率。
4．单位切削力的概念单位切削面积上的切削力称为单位切削力。
二、切削力阅历计算公式1．切削力的测量2．切削力阅历计算公式三、影响切削力的因素1．工件材料的影响工件材料的强度、硬度越高，切削力越大。
切削脆性材料时，被切材料的塑性变形及它与前刀面的摩擦都比较小，故其切削力相对较小。
2．切削用量的影响（1）背吃刀量和进给量和增大，都会使切削力增大，但两者的影响程度不同。
增大时，变形系数不变，切削力成正比增大；增大时，有所下降，故切削力不成正比增大。
在车削力的阅历计算公式中，的指数近似等于1，的指数小于1。
在切削层面积相同的条件下，采纳大的进给量比采纳大的背吃刀量的切削力小。
（2）切削速度切削塑性材料时，在无积屑瘤产生的切削速度范围内，随着的增大，切削力减小；这是由于增大时，切削温度上升，摩擦系数减小，从而使减小，切削力下降。
在产生积屑瘤的状况下，刀具的实际前角是随积屑瘤的成长与脱落变化的。
切削力
第一节
第二节 第三节 第四节 第五节
切削力的来源、切削合力及其分解、切削功率
切削力的测量及切削力的计算 切削力的指数公式和切削力的预报及估算 影响切削力的因素 切削力的理论研究
第一节 切削力的来源、切削合力及其分解、切 削功率
一、切削力的来源
切削时作用在刀具上的力，由下列两个方面组成： ① 变形区内产生的弹性变形抗力和塑性变形抗力 ② 切屑、工件与刀具间的摩擦力。
Z w 1000 vc fa p
整理后得
Ps p 10
6
通过实验求得p后，反过来可以求得Pm，然后再计算Fz。
四、 机床电机功率
在设计机床选择电机功率PE时，应按下式计算
PE
m
Pm
式中
ηm —— 机床传动效率，通常η= 0.75～0.85
第四节
影响切削力的因素
切削力来源于工件材料的弹塑性变形及刀具与切屑、 工件表面的摩擦，因此凡是影响切削过程中材料的变形 及摩擦的因素都影响切削力。 影响因素主要为：工件材料；切削用量；刀具几何 参数；其他因素。
◆主偏角 κr 对主切削力影响不大，对吃刀抗力和进给 抗力影响显著（ κr ↑—— Fy↓，Fx↑） ◆ 与主偏角相似，刃倾角 λs 对主切削力影响不大，对 吃刀抗力和进给抗力影响显著（ λs ↑ —— Fy↓， Fx↑）
◆ 刀尖圆弧半径 rε 对主切削力影响不大，对吃刀抗力 和进给抗力影响显著（ rε ↑ —— Fy↑，Fx↓） ；
F
Ff 进给抗力
Ff · p
Fc 主切削力
F 切削合力 切削力的分解
ቤተ መጻሕፍቲ ባይዱ
切削力的分解
由图可知，合力与各分力间关系为：
钨钢刀具的优化设计与切削性能分析
钨钢刀具的优化设计与切削性能分析一、引言钨钢刀具作为一种关键的切削工具，在机械加工领域中发挥着重要的作用。
优化设计和切削性能分析是提高钨钢刀具性能和使用寿命的关键方面。
本文将探讨钨钢刀具的优化设计和切削性能分析的相关问题。
二、钨钢刀具的优化设计2.1 材料选择钨钢是一种高强度、高硬度、高温稳定性的合金材料，因此被广泛应用于刀具制造。
在优化设计时，需要根据具体的加工对象和加工要求选择合适的钨钢材料。
例如，对于切削硬度较高的材料，如不锈钢和合金钢，应选择具有较高硬度和热稳定性的钨钢材料。
2.2 刀具几何参数设计刀具几何参数的设计与切削性能密切相关。
常用的刀具几何参数包括刃角、刃长、刃片间距等。
刀具的刃角决定了刀具的切向力和切削温度。
合理选择刀具的刃角可以降低切削力和切削温度，提高切削效率和刀具寿命。
刃长和刃片间距对于切削精度和切削稳定性也有重要影响，需要根据具体的加工要求进行设计。
2.3 刀具涂层设计刀具涂层是提高刀具耐磨性和降低切削温度的有效手段。
常见的刀具涂层材料有TiN、TiCN、TiAlN等。
通过合理选择涂层材料和涂层厚度，可以显著提高刀具的硬度和耐磨性，延长刀具的使用寿命。
同时，刀具涂层还可以降低切削温度，减少切削产生的热变形和应力，提高加工质量。
三、切削性能分析3.1 切削力分析切削力是评价切削性能的重要指标之一。
切削力大小直接影响着切削过程中的能耗和切削效率。
通过建立切削力的数学模型，可以预测和优化切削力的大小。
常见的影响切削力的因素包括刀具的几何形状、切削速度、进给速度等。
根据具体的加工要求，可以通过优化刀具的几何参数和选择合适的切削条件来降低切削力。
3.2 切削温度分析切削温度是切削过程中的另一个重要指标。
高温会导致刀具磨损加剧、刀具寿命缩短和加工表面质量下降。
因此，降低切削温度是提高刀具性能和延长刀具寿命的关键。
切削温度的大小取决于切削速度、进给速度、刀具涂层和冷却液等因素。
合理选择切削条件和冷却液的使用方式可以有效控制切削温度。
认识切削力
Ff
机械制造基础
7
一、切削力
机械制造基础
式中：CFc，CF，p CFf ——分别为三个ቤተ መጻሕፍቲ ባይዱ力的系数，其大小与工件材料和切削条件有关；
x
Fc，x
，x Fp
Ff
——分别为三个分力公式中背吃刀量
ap
的指数；
y
Fc，y
，y Fp
Ff
——分别为三个分力公式中进给量
f
的指数；
nFc，nFp，nFf ——分别为三个分力公式中切削速度 vc 的指数；
1．工件材料
工件材料的硬度、强度越高，剪切屈服强度越大，切削力 Fr 越大。硬度、强度相近的材料，塑性或韧性 越好，切屑越不易折断，切屑与前刀面的摩擦越大，切削力 Fr 越大。例如，不锈钢1Cr18Ni9Ti的硬度与45钢 接近，但其延伸率是45钢的4倍，所以，在同样条件下不锈钢产生的切削力 Fr 较45钢增大了25%。
跳到 P146
10
二、切削功率及其计算
机械制造基础
续表
f/(mm/r) 0.1
0.15
0.2
0.25
0.3
0.35
0.4
0.45
0.5
0.6
kfp
1.18
1.11
1.06
§3.4 切削力
2.切削力经验公式
生产实际中应用比较广泛的切削力经验公式为: 生产实际中应用比较广泛的切削力经验公式为:
三,影响切削力的因素
1.工件材料的影响 1.工件材料的影响 被加工材料的强度愈高 硬度愈大, 强度愈高, (1)被加工材料的强度愈高,硬度愈大,切削时产生的变形阻力愈 切削力就大. 大,切削力就大. 材料在加工过程中硬化系数大,加工硬化能力大时, (2)材料在加工过程中硬化系数大,加工硬化能力大时,即使较小 的变形也会引起硬度的大大提高,从而使切削力增大 使切削力增大. 的变形也会引起硬度的大大提高,从而使切削力增大. 材料的化学成份及其含量影响材料的物理机械性能, (3)材料的化学成份及其含量影响材料的物理机械性能,从而影响 切削力的大小.如碳钢中的含碳量愈高,其强度和硬度愈高; 切削力的大小.如碳钢中的含碳量愈高,其强度和硬度愈高;铜,铝 等金属强度低,塑性较大,但变形时的加工硬化小, 等金属强度低,塑性较大,但变形时的加工硬化小,因而切削力也较 低. 加工铸铁及其它脆性材料时,切削层的塑性变形小, (4)加工铸铁及其它脆性材料时,切削层的塑性变形小,加工硬化 切削脆性材料时形成崩碎切屑,且集中在刀尖, 小.切削脆性材料时形成崩碎切屑,且集中在刀尖,切屑与前刀面的 接触面积小,摩擦力也小,因此切削力比切钢时小. 接触面积小,摩擦力也小,因此切削力比切钢时小. 同一材料在不同热处理状态下, (5)同一材料在不同热处理状态下,其金相组织不同也会影响切削 力的大小.如钢在正火,调质,淬火状态下的硬度不同, 力的大小.如钢在正火,调质,淬火状态下的硬度不同,因此切削时 的切削力也不同. 的切削力也不同.
(1)前角对切削力的影响 )
在加工钢时,前角增大,切削力减小.因为前角增大时剪切角φ随之 在加工钢时,前角增大,切削力减小.因为前角增大时剪切角 随之 增大,金属塑性变形减小,变形系数ξ减小 沿前刀面的摩擦力也减小, 减小, 增大,金属塑性变形减小,变形系数 减小,沿前刀面的摩擦力也减小, 因此切削力降低. 因此切削力降低.
切削力计算的经验公式资料
您要打印的文件是：切削力计算的经验公式打印本文切削力计算的经验公式作者：佚名转贴自：本站原创度压缩比有所下降，但切削力总趋势还是增大的。
强度、硬度相近的材料，塑性大，则与刀面的摩擦系数μ也较大，故切削力增大。
灰铸铁及其它脆性材料，切削时一般形成崩碎切屑，切屑与前刀面的接触长度短，摩擦小，故切削力较小。
材料的高温强度高，切削力增大。
⑵切削用量的影响①背吃刀量和进给量的影响背吃刀量ap或进给量f加大，均使切削力增大，但两者的影响程度不同。
加大ap 时，切削厚度压缩比不变，切削力成正比例增大；加大f加大时，有所下降，故切削力不成正比例增大。
在车削力的经验公式中，加工各种材料的ap指数xFc≈1，而f的指数yFc=0.75～0.9，即当ap加大一倍时，Fc也增大一倍；而f加大一倍时，Fc只增大68%～86%。
因此，切削加工中，如从切削力和切削功率角度考虑，加大进给量比加大背吃刀量有利。
②切削速度的影响在图3-15的实验条件下加工塑性金属，切削速度vc＞27m/min 时，积屑瘤消失，切削力一般随切削速度的增大而减小。
这主要是因为随着vc的增大，切削温度升高，μ下降，从而使ξ减小。
在vc＜27m/min时，切削力是受积屑瘤影响而变化的。
约在vc=5m/min时已出现积屑瘤，随切削速度的提高，积屑瘤逐渐增大，刀具的实际前角加大，故切削力逐渐减小；约在vc=17m/min处，积屑瘤最大，切削力最小；当切削速度超过vc=17m/min，一直到vc=27m/min时，由于积屑瘤减小，使切削力逐步增大。
图3-15 切削速度对切削力的影响切削脆性金属(灰铸铁、铅黄铜等)时，因金属的塑性变形很小，切屑与前刀面的摩擦也很小，所以切削速度对切削力没有显著的影响。
⑶刀具几何参数的影响①前角的影响前角γo加大，被切削金属的变形减小，切削厚度压缩比值减小，刀具与切屑间的摩擦力和正应力也相应下降。
因此，切削力减小。
但前角增大对塑性大的材料(如铝合金、紫铜等)影响显著，即材料的塑性变形、加工硬化程度明显减小，切削力降低较多；而加工脆性材料(灰铸铁、脆铜等)，因切削时塑性变形很小，故前角变化对切削力影响不大。
§3.2 金属切削过程中的变形
1)在第一变形区内,变形的主要特征就是沿滑移线的剪 )在第一变形区内, 切变形,以及随之产生的加工硬化. 切变形,以及随之产生的加工硬化. 在图中, , 线都是等剪应力曲线. 点金属在切 在图中,OA,OB,OM线都是等剪应力曲线.P点金属在切 线都是等剪应力曲线 削过程中向刀具移动,到达点1时 削过程中向刀具移动,到达点 时,其剪应力达到材料的 屈服强度.过点1后 点在继续向前移动的同时, 屈服强度.过点 后,P点在继续向前移动的同时,也沿 点在继续向前移动的同时 OA滑移,合成运动特使其从点 流动到点 ,2'—2就是它 滑移, 流动到点2, 滑移 合成运动特使其从点1流动到点 就是它 的滑移量.随着滑移的产生,剪应变将逐渐增加,直到P 的滑移量.随着滑移的产生,剪应变将逐渐增加,直到 点金属移动到超过点4位置后 其流动方向与前刀面平行, 位置后, 点金属移动到超过点4位置后,其流动方向与前刀面平行, 不再沿滑移线滑移, 不再沿滑移线滑移, OA称作始滑移线,OM 称作始滑移线, 称作始滑移线 称作终滑移线. 称作终滑移线.
3)第三变形区变形及加工表面质量 由 第三变形区变形及加工表面质量 2)第二变形区的变形及其 于刀刃有钝圆半径r 第二变形区的变形及其 于刀刃有钝圆半径 ,整个切削层厚度 b 特征 ac中,将有一层金属a无法沿 将有一层金属 无法沿 无法沿OM方向 方向 滑移,而是从刀刃钝园部分O点下面挤 滑移,而是从刀刃钝园部分 点下面挤 压过去,即切削层金属在O点处分离为 压过去,即切削层金属在 点处分离为 两部分. 两部分.
1 =
τs
σ ( x)
由于σ(x)随x变化,放在粘结接触区切屑与前刀面的摩擦 随 变化 变化, 由于 系数是一个变值,离切削刃越远,摩擦系数越大, 系数是一个变值,离切削刃越远,摩擦系数越大,其平均 摩擦系数: 摩擦系数: Ffi bD OAτs τs = = 1平均 = Fn1 b A σ ( x)dx σav
金属切削原理中的切削力分量的解析计算方法
金属切削原理中的切削力分量的解析计算方法在金属切削加工过程中，切削力是一个重要的物理量，它直接影响切削质量、刀具寿命和机械设备的稳定性。
准确地计算切削力分量对于优化金属切削过程、提高生产效率具有重要意义。
本文将介绍金属切削原理中常见的三个切削力分量：主切削力、侧切削力和进给力，并阐述其解析计算方法。
1. 主切削力的解析计算方法主切削力是切削加工中最主要的切削力分量，它沿工件的切削方向生效。
主切削力的计算依赖于切削力系数（Kc）、切削宽度（ao）和切削厚度（t）。
主切削力的计算公式如下：Fc = Kc × ao × t其中，Fc为主切削力，单位为牛顿（N）；Kc为切削力系数，其值与切削材料、切削条件等有关；ao为切削宽度，单位为毫米（mm）；t为切削厚度，单位为毫米（mm）。
2. 侧切削力的解析计算方法侧切削力是与主切削力垂直的切向力，它的大小直接影响切削刀具的振动和工件表面质量。
侧切削力的计算需要考虑刀具的几何参数、刀具偏角等因素。
侧切削力的计算公式如下：Fs = Ks × ae × t × tan(φ)其中，Fs为侧切削力，单位为牛顿（N）；Ks为侧切削力系数，其值与切削条件、刀具材料等有关；ae为侧切削宽度，单位为毫米（mm）；t为切削厚度，单位为毫米（mm）；φ为刀具偏角。
3. 进给力的解析计算方法进给力是将工件推入切削区域所需的力量，它直接影响工件的进给速度和加工精度。
进给力的计算需要考虑刀具尺寸、进给速度、切削宽度等因素。
进给力的计算公式如下：Ff = Kf × f × ae其中，Ff为进给力，单位为牛顿（N）；Kf为进给力系数，其值与切削条件、刀具材料等有关；f为进给速度，单位为毫米/转（mm/rev）；ae为切削宽度，单位为毫米（mm）。
在实际切削过程中，切削力的计算可以通过试验测量和模拟仿真方法进行。
试验测量需要使用专用的力测量设备，并进行一系列的实验来获取切削力分量的准确值。
切削力
• （2）切深抗力Fy 切深方向的分力； 也称径向力、吃刀力。不消耗功率， 但在机床一工件－夹角－刀具工艺 系统刚性不足时，是造成振动的主 要因素。
• （3）进给抗力Fx
• 进给方向的分力。
• 也称轴向力、走刀力。
• 消耗了总功率5％左右，它是验算 机床进给系统主要零、部件强度和 刚性的依据。
2、切削力测定和车削力实验公式
切屈服强度越高，切削力越大。
• 工件材料的塑性或韧性越高，切屑越不易折 断，使切屑与前刀面间摩擦增加，故切削力 增大。
• 注意点：材料硬化能力越高，则力越大。
• 奥氏体不锈钢，强度低、硬度低，但强化系 数大，较小的变形就会引起材料硬度提高， 所以切削力大。
• 铜、铅等塑性大，但变形时，加工硬化小， 则切削力小。
切削力增大；前角γO1负值增大，变形加大，切削力 增大。
刀尖圆弧半径 刀尖圆弧半径越大，圆弧刀刃参加工作比
例越多，切削变形和摩擦越大，切削力越大。 由于圆弧刀刃上主偏角是变化的，使参加
工作刀刃上主偏角的平均值减小，因此使FY增 大，并较易引起振动。
• 刀具磨损
• 刀具磨损，使刀刃变钝、后刀面与 加工表面间挤压和摩擦加剧，切削 力增大，振动加大。
• 切削速度
• 加工塑性金属时，主要因素为积屑瘤与摩擦。 • 低、中速（5－20m/min）：υ提高，切削变形减小，
故Fz逐渐减小；积屑瘤渐成。 • 中速时（20m/min左右）：变形值最小，Fz减至最
小值，积屑瘤最高，大前角作用。 • 超过中速，υ提高，切削变形增大，故Fz逐渐增大。
积屑瘤消失。 • 高速（υ＞60m/min），切削变形随着切削速度增加
（2）切削用量的影响
• 切削深度和进给量 • 切削深度ap和进给量f增大，分别使切削
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.4 刀具的磨损、破损及使用寿命
◆ 主偏角κr 对主切削力影响不大，对吃刀抗力和
进给抗力影响显著(κr↑— Fp↓，Ff↑)
切削力/ N 切削力F
2200
1800 1400
γ0 - Fc
κr - Fc κr – Ff κr – Fp
30 45 60 75 90
γ0 – Fp γ0 – Ff 前角γ0
1000
600 200
主偏角κr / °
（3-10）
3.2.3 影响切削力的主要因素
工件材料 p157 强度、硬度高 切削变形程度大 切削用量
◆ 切削深度与切削
切削力大
力近似成正比； ◆ 进给量增加，切 削力增加，但不成 正比； ◆ 切削速度对切削 力影响复杂。
切削速度对切削力的影响
3.2.3 影响切削力的主要因素
刀具几何角度
◆ 前角γ0 增大，切削力减小（图3-17）
κr
Ff Fp F f· p
F
Fx 进给抗力
吃刀抗力 Fy
Ff · p
Fz 主切削力 F 切削合力
切削力的分解
为便于分析切削力的作用，测量、计算切削力的大 小，常将合力F分解为三个分力：主运动速度方向 z、切深方向y和进给方向x。
切深抗力Fy 切深方向的分力
进给抗力Fx 进给方向的分力 主切削力Fz 主运动切削速度 方向的分力 在铣削平面时，上述分力亦称为： Fz－切向力、Fy－径向力、Fx－轴向力
3.3.1 切削热的产生与传出
切削热的产生
★ 切削过程中变形和摩擦消耗能量，绝大部分转
变为热 Q Pc Fc vc ★ 主要来源 QA = QD+QFF+QFR QD 、 QFF 、 QFR 分别为切削层变形 热、前刀面摩擦热、后刀面摩 擦热。
切削热的传出 切削热由切屑、工件、刀具 和周围介质 ( 切削液、空气 ) 等传散出去。
（3-11） （3-12）
切屑
刀具
工件
图3-18 切削热的来源与传出
3.3.2 切削温度的分布
切削温度：切屑、工件和刀具接触区域的平均温度。
温度最高区域： ★ 切削塑性材料—前刀面近刀尖处 ★ 切削脆性材料—后刀面近刀尖处
750℃ 刀具 图3-19 二维切削中的温度分布 工件材料：低碳易切钢； 刀具：o=30，o=7； 切削用量：ap=0.6mm，vc =0.38m/s； 切削条件：干切削，预热611C
其他因素影响
◆ 刀具材料：与工件材料之间的亲和性影响其间的
摩擦系数，而影响切削力；
◆ 切削液：有润滑作用，使切削力降低 ； ◆ 后刀面磨损：使切削力增大，对吃刀抗力Fp的影 响最为显著。
3.3
切削热与切削温度
3.3.1 切削热的产生与传出 3.3.2 切削温度的分布 3.3.3 影响切削温度的主要因素
( KW )
（3-8）
式中
Fc —— 主切削力（N）； Vc —— 主运动速度（m/s）。
3.2.2 切削力与切削功率的计算
机床电机功率
PE PcΒιβλιοθήκη ( KW )（3-9）
式中 η —— 机床传动效率，通常η= 0.75～0.85
单位切削功率
单位时间切除单位体积 V0 材料所消耗的功率
P pc c p 106 V0 ( KW s / mm3 )
式中
CFc , CFp , CFf —— 与工件、刀具材料有关系数；
xFc , xFp , xFf —— 切削深度ap 对切削力影响指数； yFc , yFp , yFf —— 进给量 f 对切削力影响指数；
KFc , KFp , KFf —— 考虑切削速度、刀具几何参数、 刀具磨损等因素影响的修正系数。
图3-17 前角对γ0切削力的影响
图3-18 主偏角κr对切削力的影响
3.2.3 影响切削力的主要因素
刀具几何角度影响 ◆ 与主偏角相似，刃倾角λs对主切削力影响不大，对 吃刀抗力和进给抗力影响显著(λs↑—Fp↓，Ff↑)
◆ 刀尖圆弧半径rε对主切削力影响不大，对吃刀抗力 和进给抗力影响显著( rε↑— Fp↑，Ff↓)
3.3.3 影响切削温度的主要因素
切削用量：Vc对θ影响最大，f次之，ap最小。 经验公式
C vc f a
Z
y x p
（3-19）
刀具几何参数 前角o↑→切削变形小↓→切削温度↓ 主偏角r↓→切削刃工作长度↑→散热条件好→切削温度↓ 工件材料 工件材料机械性能↑→功耗↑→产热↑→切削温度↑ 工件材料导热性↑→切削温度↓ 脆性材料，切屑呈崩碎状，切削变形小，摩擦和磨损小， 产热少，故切削温度一般较切削钢料时低。 刀具磨损，前后角都↓，与工件摩擦加剧，产热量↑ 冷却条件：切屑带走大部分热，切削液传热降温
3.2.2 切削力与切削功率的计算
切削力经验公式
xFc yFc Fc CF a p f K Fc c xF p yFp K Fp Fp CFp a p f xF f yF f F f CF f a p f K Ff
（3-6）
3.2 切削力
3.2.1 切削力的来源与分解 3.2.2 切削力与切削功率的计算
3.2.3 影响切削力的主要因素
3.2.1 切削力的来源与分解
切削力的来源 ★ 3个变形区产生的弹性、塑性变形抗力 ★ 切屑、工件与刀具间摩擦力 切削力：切削过 切削力的分解
Fc
Ff · p f
程中作用在刀具 与工件上的力。
3.2.2 切削力与切削功率的计算
单位切削力
单位切削层面积的主切削力(令修正系数KFc =1)
Fc CFc a f kc Ac ap f
xFc p yFc
K Fc
CFc a ap f
xFc p 1 yFc
（3-7）
切削功率
3 P F V 10 c c c
3.3.2 切削温度的分布
温升△θ与材料的密度ρ、比热容c有关。
FZ vc p C. .vc .hD .bD c.
℃
p——单位主切削力(N/㎡)； c——比热容(J／kg· K) ρ——密度(kg／m3)
切削温度高的后果：刀具磨损加剧，加工精度降低。 控制措施： 调整切削用量和刀具角度以减少变形、降低切削力， 从而减少发热量； 改善冷却条件，提高散热量。
